BRUKSANVISNING BAR916HG OREGON SCIENTIFIC

Bordsställ eller Väggmontering 5

LCD display 6

Trådlös Fjärrenhet (RTGR328N) 9

Att Komma Igång 9

Batterier 9

Ändra inställningar 10

Trådlös fjärrenhet 10

Ställ In Termo- / Hygrometer (RTGR328N) ..... 11

Sensordataöverföring 12

Klocka och Kalender 12

Radiokontrollerad Klocka 12

Slå TILL / FRÅN den Radiokontrollerade

Klockan 13

Ställ In Klockan 14

Ändra Klockans Display 14

Världsklocka 14

Alarm 19

Alarminställning 19

Inställning av Föralarm 19

Aktivera Alarm 20

Snooze 20

Barometer 20

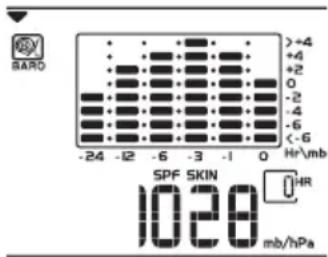

Visa Barometerområdet 20

Välj Mätenhet 20

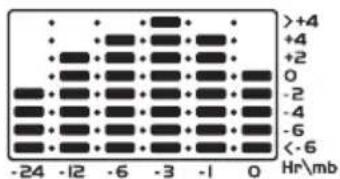

Visa Barometerhistorik 20

Stapeldiagramsdisplay 21

Ställ in höjd 21

Väderprognos 21

Ikoner För Väderprognosen 21

UV-Mätning 22

Nya UV-tilläggsfunktioner 22

Temperatur och Luftfuktighet 23

Visa Temperatur och Luftfuktighetsområdet ...... 24

Välj Mätenhet 24

Temperatur och luftfuktighetstrend 24

Komfortzon 24

Heat Index 25

Bakgrundsbelysning 25

Återställning av Produkten 25

Säkerhet och Underhåll 25

Varningsmeddelanden 26

Felsökning....26

Specifikationer....27

Om Oregon Scientific 28

Försäkran Om Överensstämmelse 29

INTRODUKTION

Tack för ditt val av en Oregon Scientific™ Trädlös Väderstation med världsklocka (BAR916HG). Denna kraftfulla utrustning knyter samman tidtagning, väderrapportering, inomhus- och utomhustemperatur, luftfuktighetsmätning, barometertrend och höjdjusteringar till ett komplett verktyg som lämpar sig till hemmet.

I denna förpackning hittar du:

• Huvudenhet
• Trådlös sensor (RTGR328N)
  • UV sensor som tillval (UVR128)
• Batterier

BAR916HG --- BAR916HG Huvudenhet + RTGR328N Trådlös fjärrenhet

NOTERING Huvudenheten är kompatibel med följande sensorer: THGR228N, THGR328N, THR228N, THR328N, THWR288. Extra fjärrenheter säljs separat.

Kontakta din närmaste återförsäljare för mer information.

Ha denna manual till hands när du använder din nya produkt.

PRODUKTÖVERSIKT

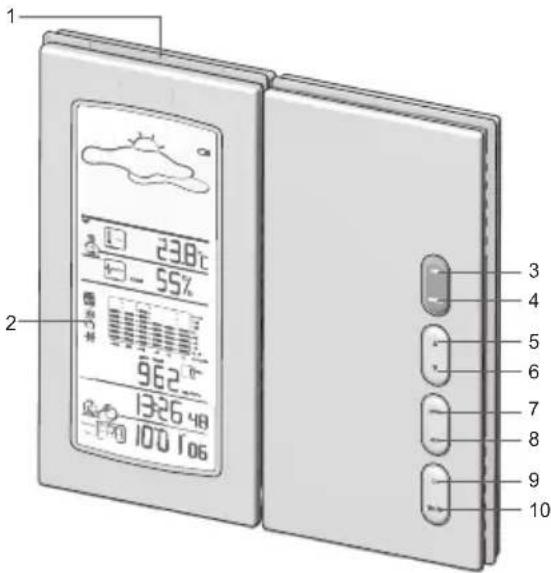

VY FRAMSIDA

1 2 3 4 5 6 7 8 9 10 23.8°C 55% 962 13:26 48 100 106

1. SNOOZE / LIGHT: Aktiverar 8-minuters snooze eller bakgrundsbelysning
2. LCD display
3. SEL: Växlar områden
4. MODE: Ändra display / inställningar
5. : öka inställning / aktivera radiokontrollerad klocka
6. : Minska inställning / inaktivera radiokontrollerad klocka
7. MEM: Visa aktuell, högsta och lägsta temperatur / luftfuktighet / UV värden
8. HIST: Visa historik för barometern och UV värden
9. CH: Växla mellan fjärrenheter
10. 📋 :*visa alarmstatus; aktivera radiokontrollerad klocka

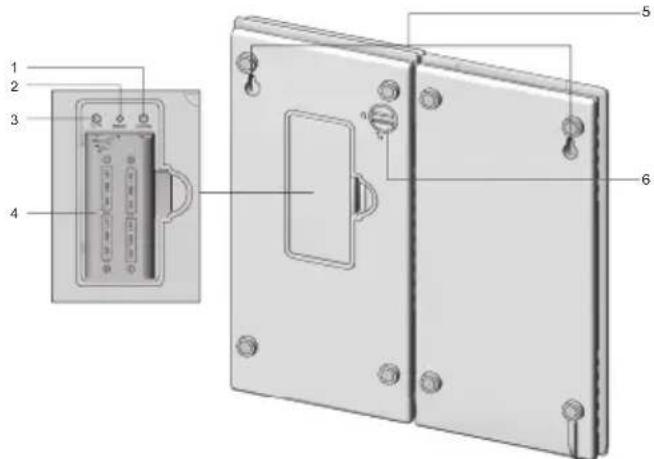

VY BAKSIDA

1. mb / inHg omkopplare (i batterifacket)
2. RESET knapp (i batterifacket)
3. C° / F° omkopplare (i batterifacket)
4. Batterifack (Lock av)
5. Väggmonteringshål
6. Låsknapp – Placera de 2 delarna av enheten bredvid varandra enligt figuren. Vrid på låsknappen för att hålla ihop de 2 delarna . Vrid moturs för att lösgöra de 2 delarna från varandra.

BORDSSTÄLL OCH VÄGGMONTERING

För att ställa enheten på ett bord, vrid på läsknappen (på baksidan av enheten) så att de 2 delarna kan separeras. Positionera därefter enheten enligt figuren nedan.

För att montera enheten på en vägg, vrid på läsknappen (på baksidan av enheten) så att de 2 delarna låses samman. Montera därefter enligt figuren nedan.

1. Väderprognosområde Animerad väderprognos
2. Temperatur / Luftfuktighet / Komfortområde: Värden och trendlinjer; Komfortzoner; Kanalnummer för sensor
3. UVI / Barometerområde: UV-nivå och stapeldiagram för barometertryck; UV Index och barometervärden
4. Klocka / Alarm / Datumområde: Radiokontrollerad klocka med världstid; alarm; datum

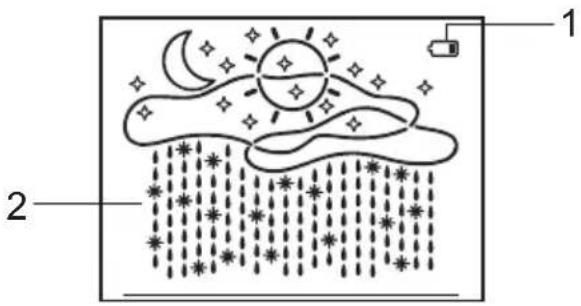

Väderprognosområde

1. Ikon för låg batterinivå i huvudenheten
2. Väderdisplay

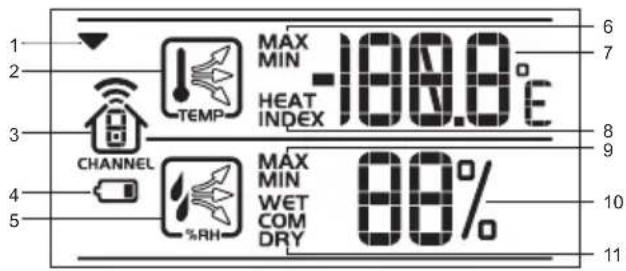

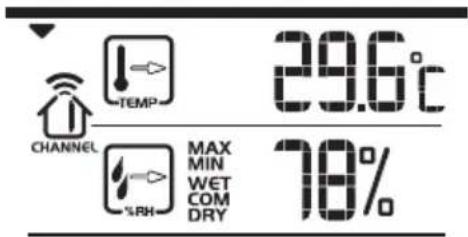

Temperatur / Luftfuktighet / Komfortområde

1 2 3 4 5 CHANNEL 6 7 MAX MIN -100.0°E HEAT INDEX 8 9 MAX MIN 00% MIN WET COM DRY 10 %RH

1. Ikon för valt område
2. Temperaturtrend
3. Kanalnummer (1-5) / mottagningsstatus
4. Ikon för låg batterinivå i sensorn
5. Luftfuktighetstrend
6. MAX / MIN temperatur
7. Temperatur - °C / °F
8. Heat Index
9. MAX / MIN luftfuktighet
10. Luftfuktighet
11. Komfortnivåer

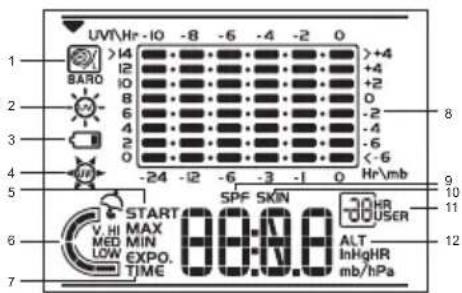

UVI / Barometerområde

UVT\Hr -10 -8 -6 -4 -2 0 >14 +4 +4 +2 0 -2 -4 -6 <-6 Hr\mb 8 1 2 3 4 5 6 7 V. HI MAX SPF SKIN 30:00.0 ALT InHgHR 12 MED MIN EXT. EXPO. mb/hPa LOW TIME

1. Barometertrycket visas
2. UV visas
3. Ikon för låg batterinivå i UV sensorn
4. UVI värde visas
5. Nedräkning för UV exponeringstid har startat
6. UV-index-nivå
7. UV exponeringstid för användare
8. Barometer / UV-diagram
9. SPF anges till användaren för UV exponering
10. Användarens hudtyp för UV exponering
11. Användarnummer (för UV-läge) eller timhistorik för UV / Barometertryck
12. Höjd / barometertryck / UVI värden

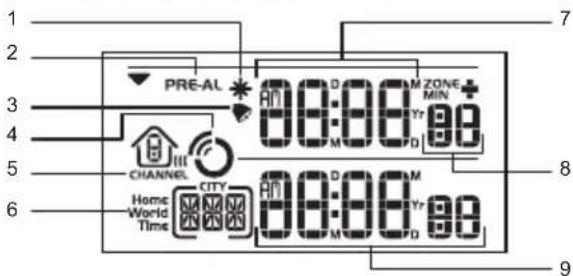

Klocka / Alarm / Kalenderområde

PRE-AL 00:00 M ZONE MIN Yr D CHANNEL CITY Home World Time 00:00 M Yr PD 8 7 9

1. Föralarm inställt
2. Kanal med RF klockmottagning är låst
3. Ikon för RF radiomottagning
4. Dagligt alarm inställt
5. Hem / världstid
6. RF tid (t ex hemtiden) / datum
7. Offsetinställning för tidszon

8. Världstid / Datum

9. Föralarmsdisplay / Föralarmsinställning

TRÅDLÖS SENSOR (RTGR328N)

1 2 3 88:88 388:88 422 MHT CABLE FREE ALL WEATHER

1. LCD display
2. LED indikator
3. Ventilationskanal

1. Signalmottagning
2. Kanalnummer
3. Ikon för låg batterinivå
4. Tid
5. Temp (°C eller °F)
6. Luftfuktighet %
7. Temp / Luftfuktighet

ATT KOMMA IGÅNG

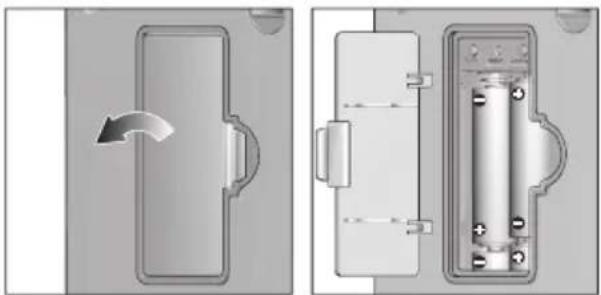

BATTERIER

Batterier medföljer produkten:

• Huvudenhet 4 x UM-3 (AA) 1.5V
• Fjärrenhet 2 x UM-3 (AA) 1.5V

Se till att batterierna sätts in enligt figuren i batterifacket. För bästa resultat, installera batterierna i fjärrenheten före huvudenheten. Tryck RESET efter varje batteribyte.

Att installera huvudenhetens batterier:

NOTERING Använd inte laddningsbara batterier.

visas vid låg batterinivå.

NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

ENHET	PLATS
Huvudenhet Väderprognosområde
Fjärrenhet	Temperaturs-/Luftfuktighetsområdet
UV	UVI-sensor /Barometertrycksområde

ÄNDRA INSTÄLLNINGAR

1. Tryck SEL för att växla mellan olika områden. indikerar valt område.

1. De flesta områdena har ett alternativt displayval (t.ex. Klocka / Alarm eller Barometer / UVI). Tryck MODE för att ändra val eller för att växla mellan klocka och alarm.
2. Tryck och håll inne MODE i 2 sekunder för att gå in i inställningsläget.
3. Tryck ▲ller för att ändra inställning.
4. Tryck MODE för att bekräfta.

TRÅDLÖS FJÄRRENHET

Denna produkt levereras med en RTGR328N Termo-/ Hygro-sensor. Huvudenheten kan ta emot data från upp till 6 sensorer (5 Termo / Hygro Sensorer och 1 UV Sensor).

Huvudenheten är kompatibel med följande sensorer: THGR228N, THGR328N, THR228N, THR328N och THWR288. (Extra fjärrenheter säljs separat. Kontakta din närmaste återförsäljare för mer information.)

RTGR328N-sensorn samlar in temperatur- och luftfuktig hetsinformation och signaler från officiella tidkontrollorg anisationer åt den radiokontrollerade klockan.

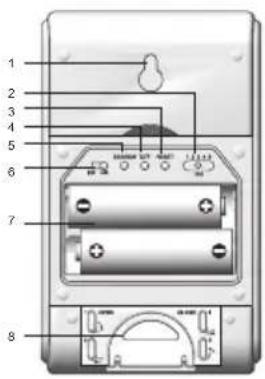

STÄLL IN TERMO- / HYGROMETER (RTGR328N)

1. Öppna batterifacket med en liten Phillips skruvmejsel.
2. Sätt i batterierna.
3. Ställ in kanal och formatet för radiosignalen. Omkopplarna finns i batterifacket.

OMKOPPLARE	VAL
Kanal Om du	använder fler än en fjärrenhet skall varje enhet tilldelas var sitt nummer.
Radio Formatering	EU (DCF) / UK (MSF)

1. Tryck på RESET. Ställ därefter in temperatursenheten.

OMKOPPLARE	VAL
Temp °C / °F

1. Stäng batterifacket.

Att fälla ut stativet:

• Sätt i batterierna och välj kanal, enhet och format för radiosignalen innan du monterar sensorn.
• Undvik att placera enheten så att den utsätts för direkt solljus eller fukt.
• Placera inte sensorn längre än 70 meter (230 fot) från huvudenheten.
• Placera fjärrenheten så att den är riktad mot huvudenheten, minimera hinder såsom dörrar, väggar och möbler.
• Placera fjärrenheten med fri sikt mot himlen, avskild från metall– och elektroniska föremål.
• Placera fjärrenheten nära huvudenheten under vintermånaderna då temperaturer under nollpunkten kan påverka batterilivslängd och signalstyrka.

NOTERING Överföringsräckvidden kan variera och är beroende av huvudenhetens mottagningsräckvidd. Du kan behöva experimentera med olika platser för att erhålla det bästa resultatet.

SENSORDATAÖVERFÖRING

Sänds från sensorn var 60:e sekund. Mottagningsikonen som visas i temperatur- och luftfuktighetsområdet visar statusen.

IKON BESKRIVNING
	Huvudenheten söker efter fjärrenheter.
	Minst en kanal har hittats.
[ZXY3]	Sensor 1 sänder data (Siffran visar vald sensor.)
--- visas i Temp- / Luftfuktighetsområdet	Vald sensor kan inte hittas. Sök efter fjärrenheten eller byt batterier.

SÖKNING AV FJÄRRENHETER

För att leta efter en Termo / Hygrosensor, tryck SEL för att gå till Temperatur- / Luftfuktighetsområdet. Kommer att visas bredvid Området. Därefter, tryck och håll inne både MEM och CH i 2 sekunder.

För att leta efter en UV-sensor, tryck SEL för att gå till UVI / Barometerområdet -visas intill området. Därefter, tryck och håll inne både MEM och CH i 2 sekunder.

NOTERING Om fjärrenheten fortfarande inte kan hittas, kontrollera batterierna.

KLOCKA OCH DATUM

Denna produkt inhämtar tid och datum m h a radiosignaler som mottagits av fjärrenheten RTGR328N eller genom manuell inställning.

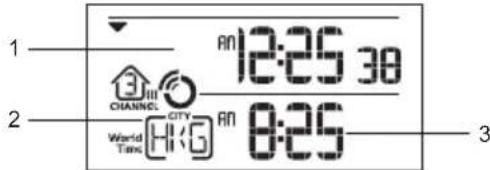

1 2 CHANNEL CITY World Tang H:G AN 12:25 30 AN 8:25 3

1. RF Klocka
2. Världstidsstad
3. Världsklocka

Denna produkt synkroniserar automatiskt datum och tid med den officiella tidskontrollorganisationen i Frankfurt (Tyskland) och Rugby (England) såvida du inte inaktiverar funktionen.

Signalerna tas emot av fjärrenheten (RTGR328N) när den är inom 1 500 km (932 miles) avständ från en signal.

Den initiala mottagningen tar 2-10 minuter och är initierad så fort du ställt in enheten och även när RESET tryckts in. Förutom att visa lokal tid och datum kan du även visa tiden för 130 större världsstäder.

Ikonen som visas i klockområdet indikerar 2 faktorer:

• Kontakt mellan huvudenheten och sensorn som inhämtar RF-signalerna ( III )
  • RF signalmottagning (○)

Hur dessa signaler fungerar tillsammans:

IKON	FÖRKLARING
	Enheten har kontakt med sensorn och har synkroniserat tiden.
	Enheten har kontakt med sensorn men tiden har ej synkroniserats.
	Enheten har förlorat kontakt med sensorn men har synkroniserat tiden.
	Enheten har förlorat kontakt med sensorn och tiden är ej synkroniserad.
	Enheten kan inte nå fjärrsensorn.

NOTERING För att göra en manuell sökning av klocksignal, tryck och håll inne SEARCH på sensorn (RTGR328N) i 2 sekunder.

SLÅ RADIOKONTROLLERINGEN AV KLOCKAN AV OCH TILL

Om du önskar att ställa in klockan manuellt måste du först inaktivera radiokontrollfunktionen. För att göra detta, gå till Clock / Alarmområdet. Därefter, tryck och håll inne på huvudenheten i 2 sekunder. För att aktivera funktionen, gå till Clock / Alarmområdet, tryck därefter in 1-2 sekunder.

RF-klockan aktiverad:

AN 12:25 38 CHANNEL

RF-klockan inaktiverad:

8012:25 38

STÄLL IN KLOCKAN

Du behöver endast göra detta om du har inaktiverat klockfunktionen (t.ex. om du är för långt ifrån eller inte kan mottaga en signal).

1. Tryck SEL för att gå till Klockområ de t. visus intill området.
2. Tryck och håll inne MODE i 2 sekunder.
3. Välj tid för din hemstad, Världsstad, 12 / 24 timmarsformat, timme, minut, år, dag/månadsformat, månad, dag och språk.
4. Tryck ▲ller för att ändra inställning.
5. Tryck MODE för att bekräfta.

NOTERING Språkalternativen är (E) Engelska, (F) Franska, (D) Tyska, (I) Italienska och (S) Spanska. Ditt valda språk bestämmer veckodagen.

ÄNDRA KLOCKANS DISPLAY

Tryck SEL för att gå till Klockområdet. visas intill området.

Tryck MODE för att växla mellan olika displayer:

När Världsstadstiden inte är inställd kan du växla mellan,

• Klocka med sekunder och datum.
• Klocka med dag och datum.

När Världsstadstiden är inställd kan du växla mellan,

• RF klocka med sekunder och Världstidsklocka
  • RF och Världstidsklocka med veckodag
  • RF och Världstidsklocka med datum

VÄRLDSKLOCKA

Denna funktion erbjuder dig möjligheten att se vad klockan (med automatisk sommartid) är i en mängd olika städer i världen. Städernas namn är förkortade till 3-bokstäver, t ex FRA för Frankfurt, Tyskland.

LANDSNAMN STADSKOD		TIDSSKILLNAD (GMT = 0)	DST-PERIOD
Addis Abeba, Etiopien ADD 3 Ej DST
Adelaide, Australien ADL 9.5 Från sista söndagen i oktober till sista söndagen i mars
Auckland, Nya Zeeland AKL 12 Från första söndagen oktober till tredje söndagen i mars
Ankara, Turkiet AKR 2 Från sista söndagen i mars till sista söndagen i oktober
Alger, Algeriet ALG 1 Ej DST
Amsterdam, Holland AMS 1 Från sista söndagen i mars till sista söndagen i oktober
Anchorage AK, USA ANC -9 Från första söndagen i april till sista söndagen i oktober
Antananarivo, Madagaskar	ANT 3 Ej DST
Asuncion, Paraguay ASU -4	Från första söndagen i september till första söndagen i april
Aten, Grekland	ATH 2 Från sista söndagen i mars till sista söndagen i oktober
Atlanta GA, USA	ATL	-5	Från första söndagen i april till sista söndagen i oktober
Abu Dhabi, Förenade Arabemiraten	AUH 4 Ej DST
Bukarest, Rumänien BBU 2 Från sista söndagen i mars till sista söndagen i oktober
Barcelona, Spanien	BCN 1 Från sista söndagen i mars till sista söndagen i oktober
Bagdad, Irak	BDD 3 Från första april till första oktober
Belgrad, Jugoslavien	BEG 1 Från sista söndagen i mars till sista söndagen i oktober
Peking, Kina	BEJ	8 Ej DST
Berlin, Tyskland	BER 1 Från sista söndagen i mars till sista söndagen i oktober
Beirut, Libanon	BEY 2 Från sista söndagen i mars till sista söndagen i oktober
Bangkok, Thailand	BKK 7 Ej DST
Brisbane, Australien	BNE	10 Ej DST
Bogota, Colombia	BOG	-5 Ej DST
Boston MA, USA	BOS -5 Från första söndagen i april till sista söndagen i oktober
Bern, Schweiz	BRN 1 Från sista söndagen i mars till sista söndagen i oktober
Bryssel, Belgien	BRU 1 Från sista söndagen i mars till sista söndagen i oktober
Brasilia, Brasilien	BSB	-3	Från andra söndagen i oktober till tredje söndagen i februari
Buenos Aires, Argentina	BUA -3 Ej DST
Budapest, Ungern	BUD 1 Från sista söndagen i mars till sista söndagen i oktober
Kairo, Egypten CAI	2 Från sista fredagen i april till sista fredagen i september
Casablanca, Marocko	CAS 0 Ej DST
Canberra, Australien CBR	10 Från sista söndagen i oktober till sista söndagen i mars
Caracas, Venezuela	CCS -4 Ej DST
Calcutta, Indien	CCU	5.5 Ej DST
Chicago IL, USA	CGX -6 Från första söndagen i april till sista söndagen i oktober
Colombo, Sri Lanka	CMB	6 Ej DST
Köpenhamn, Danmark CPH 1	Från sista söndagen i mars till sista söndagen i oktober
Kapstaden, Sydafrika CPT 2 EJ	DST
Dhaka, Bangladesh DAC 6 EJ	DST
Damaskus, Syrien DAM 2 Från första april till första oktober
New Delhi, Indien DEL 5.5 EJ	DST
Detroit MI, USA DTW -5 Från första söndagen i april till sista söndagen i oktober
Dublin, Irland DUB 0 Från sista söndagen i mars till sista söndagen i oktober
Frankfurt, Tyskland FRA 1 Från sista söndagen i mars till sista söndagen i oktober
Guatemala City, Guatemala GUA-6 Ej DST
Geneve, Schweiz GVA 1 Från sista söndagen i mars till sista söndagen i oktober
Hamburg, Tyskland HAM 1 Från sista söndagen i mars till sista söndagen i oktober
Hanoi, Vietnam	HAN 7 Ej DST
Havanna, Kuba	HAV	-5	Från första söndagen i april till sista söndagen i oktober
Ho Chi Minh-staden, Vietnam HCM 7 Ej DST
Helsingfors, Finland HEL	2 Från sista söndagen i mars till sista söndagen i oktober
Hong Kong, Kina HKG 8 Ej DST
Honolulu HI, USA	HNL	-10 Ej DST
Houston TX, USA	HOU -6 Från sista söndagen i mars till sista söndagen i oktober
Indianapolis, IN, USA	IND -5 Från andra söndagen i oktober till tredje söndagen i februari
Istanbul, Turkiet IST	2 Ej DST
Jakarta, Indonesien	JKT	7	Från sista söndagen i mars till sista söndagen i oktober
Johannesburg, Sydafrika	JNB	2	Från sista fredagen i april till sista fredagen i september
Kabul, Afghanistan	KBL 4.5 Ej DST
Khartoum, Sudan	KHA 3 Från sista söndagen i oktober till sista söndagen i mars
Kiev, Ukraine	KIE	2 Ej DST
Kingston, Jamaica	KIN -5 Ej DST
Katmandu, Nepal	KTM	5.75	Från första söndagen i april till sista söndagen i oktober
Kuala Lumpur, Malaysia	KUL 8 Ej DST
Kuwait City, Kuwait KWI 3 Från sista söndagen i mars till sista söndagen i oktober
Las Vegas NV, USA LAS -8 Ej DST
Los Angeles CA, USA	LAX -8 Ej DST
Lima, Peru	LIM -5 Från första april till första oktober
Lissabon, Portugal	LIS	0 Ej DST
London, UK	LON 0 Från första söndagen i april till sista söndagen i oktober
Lagos, Nigeria	LOS 1 Från sista söndagen i mars till sista söndagen i oktober
La Paz, Bolivia	LPB -4 Från sista söndagen i mars till sista söndagen i oktober
Luxemburg, Luxemburg	LUX 1 Ej DST
Madrid, Spanien MAD 1 Från sista söndagen i mars till sista söndagen i oktober
Melbourne, Australien MEL 10 Från sista söndagen i mars till sista söndagen i oktober
Mexico City, Mexico MEX -6 Ej DST
Managua, Nicaragua MGA -6 Från första söndagen i april till sista söndagen i oktober
Miami FL, USA MIA -5 Ej DST
Milano, Italien MIL 1 Från sista söndagen i mars till sista söndagen i oktober
Manama, Bahrain MNA 3 Ej DST
Manila, Filippinerna MNL 8 Ej DST
Montreal, Canada MON -5 Från första söndagen i april till sista söndagen i oktober
Moskva, Ryssland MOW 3 Från sista söndagen i mars till sista söndagen i oktober
Montevideo, Uruguay MVD -3 Ej DST
Nassau, Bahamas NAS -5 Från första söndagen i april till sista söndagen i oktober
Nairobi, Kenya NRB 3 Ej DST
New York NY, USA	NYC	-5	Från första söndagen i april till sista söndagen i oktober
Oslo, Norge	OSL	1	Från sista söndagen i mars till sista söndagen i oktober
Ottawa, Canada OTW -5 Från första söndagen i april till sista söndagen i oktober
Port-au-Prince, Haiti	PAP -5 Ej DST
Paris, Frankrike	PAR	1	Från sista söndagen i mars till sista söndagen i oktober
Perth, Australien	PER	8 Ej DST
Phoenix, AZ, USA PHE -7 Ej DST
Phnom Penh, Kambodja	PNH	7 Ej DST
Port Of Spain, Trinidad & Tobago	POS -4 Ej DST
Panama City, Panama PPT	-10	Ej DST
Prag, Tjeckien PRG	1 Från sista söndagen i mars till sista söndagen i oktober
Portland OR, USA PTL	-8 Från första söndagen i april till sista söndagen i oktober
Pretoria, Sydafrika PTR	2 Ej DST
Panama City, Panama PTY -5 Ej DST
Rangoon, Burma	RGN	6.5	Ej DST
Rio de Janeiro, Brasilien	RIO	-3	Från andra söndagen i oktober till tredje söndagen i februari
Reykjavik, Island RKV	0 Ej DST
Rom, Italien	ROM 1 Från sista söndagen i mars till sista söndagen i oktober
Riyadh, Saudi Arabia RUH 3 Ej DST
San Salvador, El Salvador	SAL -6 Ej DST
Santiago, Chile SCL -4			Från söndagen den nionde oktober eller första söndagen därefter till söndagen den nionde mars eller första söndagen därefter
Seattle WA, USA	SEA -8 Från första söndagen i april till sista söndagen i oktober
Seoul, Sydkorea	SEL	9 Ej DST
San Francisco CA, USA SFO -8	Från första söndagen i april till sista söndagen i oktober
Shanghai, Kina SHA 8 Ej DST
Singapore, Singapore SIN 8 Ej DST
San Jose, Costa Rica SJO -6 Ej DST
San Juan, Puerto Rico SJU -4 Ej DST
Salt Lake City UT, USA SLC -7	Från första söndagen i april till sista söndagen i oktober
Sofia, Bulgarien SOF 2 Från sista söndagen i mars till sista söndagen i oktober
Sao Paulo, Brasilien SPL -3	Från andra söndagen i oktober till tredje söndagen i februari
Stockholm, Sverige STH	1 Från sista söndagen i mars till sista söndagen i oktober
Sydney, Australien	SYD	10	Från sista söndagen i mars till sista söndagen i oktober
Tasjkent, Uzbekistan	TAS	5 Ej DST
Tokyo, Japan	TKY	9 Ej DST
Taipei, Taiwan TPE	8 Ej DST
Tripoli, Libyen TRP	2 Ej DST
Toronto, Canada	TRT -5 Från första söndagen i april till sista söndagen i oktober
Quito, Ecuador UIO -5 Ej DST
Vancouver, Canada	VAC -8 Från första söndagen i april till sista söndagen i oktober
Wien, Österrike	VIE 1 Från sista söndagen i mars till sista söndagen i oktober
Warszawa, Polen	WAW 1 Från sista söndagen i mars till sista söndagen i oktober
Washington DC, USA	WDC -5 Från första söndagen i april till sista söndagen i oktober
Wellington, Nya Zeeland	WLG	12	Från första söndagen i oktober till tredje söndagen i mars

Zürich, Schweiz ZRH 1 Från|sista söndagen i mars|till sista söndagen i oktober|

ALARM

Denna produkt har 2 alarm: Det dagliga alarmet och ett för-alarm för snöoväder. Det dagliga alarmet kan ställas in så att det går igång varenda dag. För-alarmet ljuder endast om det dagliga alarmet är aktiverat och om utomhustemperaturen från sensor 1 är 2°C (35.6 °F) eller lägre.

ALARMINSTÄLLNING

1 Tryck SELECT för att gå till Klockområdet. Visas intill området.
2. Tryck fökatt visa alarm. (AL kommer att visas överst.)
3. Tryck och håll inne ⚡ i 2 sekunder.
4. Välj timme och minut Tryck ▲ eller för att ändra inställning.
5. Tryck föratt bekräfta.
6. Ikonen för dagligt alarm kommer att visas när alarmet är inställt.

INSTÄLLNING AV FÖRALARM

Föralarmet kan ställas in så att det ljuder 15, 30, 45 eller 60 minuter före det Dagliga Alarmet. Det kommer att gå igång så fort den uppmätta temperaturen från sensorn på kanal 1 är 2°C (35.6°F) eller under.

Om du t.ex. sätter alarmet till 7:00 AM och föralarmet till 45 minuter, kommer föralarmet att gå igång 6:15 AM förutsatt att utomhustemperaturen är 2°C eller under.

1. Ställ in och aktivera dagligt alarm.
2. Tryck föratt växla till föralarmet. (PREAL kommer att visas överst.)
3. Tryck och håll inne ⚡ i 2 sekunder.
4. Tryck ▲ller för att välja 15, 30, 45 eller 60 minuter. Föralarmet går igång före det dagliga alarmet enligt inställt tid. föralarmet aktiveras automatiskt efter att tiden har valts.
5. Tryck ♦ för att bekräfta.

* Visas när föralarmet är inställt.

NOTERING Det dagliga alarmet går inte igång förrän nästa dag om föralarmet har utlösts. Om du inaktiverar det dagliga alarmet, inaktiveras även föralarmet.

AKTIVERA ALARM

Gå till Klockområdet, tryck därefter för att växla till dagligt eller föralarm. Tryck eller för att aktivera eller avaktivera alarmet.

När alarmtiden är nädd kommer bakgrundsbelysningen att tändas i 8 sekunder och crescendo alarmet att låta i 2 minuter. Tryck på valfri knapp (förutom snooze) för att stoppa alarmet. Det kommer att gå igång vid samma tid nästa dag.

SNOOZE

Tryck SNOOZE / LIGHT för att tillfälligt inaktivera alarmet i 8 minuter. Keller *kommer att blinka medan Snooze är igång.

BAROMETER

Denna produkt spårar förändringar i barometertrycket för att kunna ge en väderprognos, samt aktuell och 24-timmars historik av barometertrycket som mäts och visas av huvudenheten.

VISA BAROMETEROMRÅDET

Tryck SEL för att gå till Barometerområdet.

Om inte visas, tryck MODE.

Barometertrycksdata visas i 2 områden i den nedre delen av displayen. Det övre området visar ett 24-timmars stapeldiagram.

Det undre området visar aktuella och historikvärden.

R&D -24 -12 -6 -3 -1 0 +4 +2 0 -2 -4 -6 <-6 Hr\mb SPF SKIN 10.28 mb/hPa

VÄLJ MÄTENHET

Skjut mb / inHg omkopplaren till önskat läge (i batterifacket), för att ändra mätenheten.

VISA BAROMETERHISTORIK

Gå till Barometerområdet. Tryck därefter HIST upprepade gånger för att bläddra igenom de olika mätvärdena. Numret i HR rutan indikerar förfluten tid sen senaste mätning (t.ex. för 2 timmar sen, 3 timmar sen, etc.).

BARO -24 -12 -6 -3 -1 0 Hr\mb SPF SKIN 1020 mb/hPa >+4 +4 +2 0 -2 -4 -6 <-6

Stapeldiagrammet visar atmosfäriska tryckförändringar för de senaste 24 timmarna.

>+4 +4 +2 0 -2 -4 -6 <-6 Hr\mb -24 -12 -6 -3 -1 0

STÄLL IN HÖJD

Ställ in höjden så att den motsvarar hur högt över havsytan du bor. Detta är för att barometertrycksmätni ngarna skall vara noggranna.

1. Gå till Barometerområdet.

2. Tryck och håll inne HIST i 2 sekunder.

3. Tryck ▲ller föratt ställa in höjden i 10-meterssteg (-100m till 2500m).

4. Tryck HIST för att bekräfta.

VÄDERPROGNOS

Denna produkt förutspår vädret för de kommande 12 till 24 timmarna inom en 30-50 km (19-31 miles) radie. Väderprognosen baseras på trenden för lufttrycket.

Det övre området visar en animerad ikon som indikerar det förutspådda vädret.

IKONER FÖR VÄDERPROGNOSEN

BESKRIVNING IKON
Klart (Dag)
Halvklart (Dag)
Molnigt
Klart (Natt)
Halvklart (Natt)
Snöigt
Regnigt

NOTERING Ikonen för nattetid visas mellan 18.00 till 06.00. När sensorn på kanal 1 detekterar en temperatur på 2°C (35.6°F) eller lägre, ändras regnikonen till snöikon.

UV-MÄTNING

UVR128 Ultraviolett Strålningssensor följer med BAR966HG och finns som tillval till BAR916HG. UV-sensorn ger dig följande information:

• 10-timmars Ultraviolet Index (UVI).
- Automatisk beräkning av accepterad UV exponeringstid

som baseras på de förinställda användarprofilerna (max 4 användare).

- UVI-larm då UV-Index när skadliga nivåer.

UV-data visas i samma område som Barometern. Tryck SEL för att gå till Barometerområdet. Tryck därefter MODE för att visa - UV-ikonen och datavärden.

NOTERING Se bruksanvisningen för UVR128 för mer information och se nedan för att lära dig mer om de nya UV-tilläggsfunktionerna.

NYA UV-TILLÄGGSFUNKTIONER

NEDRÄKNINGSTIMER FÖR UV EXPONERING

För att ställa in nedräkningstimern för exponering måste du ställa in Hudtyp och Solskyddsfaktor (SPF) enligt följande:

1. Tryck SEL för att gå till Barometerområdet, tryck därefter MODE för att välja UV-displayen.

1. Tryck CH för att välja användare 1-4.

2. Tryck och håll inne MODE i 2 sekunder för att gå in i inställningsläget för Hudtyp för vald användare.

SKINN-TYP	BRUN RÖDBRÄND HÄRFÄRG ÖGONFÄRG
1	Aldrig Alltid	Röd Blå
2	Ibland Alltid	Blond		Blå / Grön
3	Alltid Sällan	Brun		Grå / Brun
4	Alltid Aldrig	Svart Brun

1. Tryck ∅ller för att välja 1 av de 4 hudtyperna. Tryck därefter MODE för att bekräfta och gå in i SPF-inställningsläget.

SPF	SOLFAKTOR
1 - 11	Låg solfaktor
12 - 29	Mediumstark solfaktor
30 - 50	Hög solfaktor

1. Tryck ▲eller ▼ för att öka eller minska SPF värdet. Tryck därefter MODE för att bekräfta och gå in i läget för nedräkningstimern för UV-exponering.

2. Tryck ▲ eller ▼ för att aktivera eller inaktivera nedräkning. Tryck MODE för att avsluta inställningsläget och starta nedräkningen av exponeringstiden. Återstående UV-exponeringstid för användaren visas i displayen och START ikonen blinkar.

3. När nedräkningstimern har nätt "0" kommer ett alarm att ljuda i 2 minuter. Tryck på valfri knapp för att stoppa alarmet. EXPQ konen kommer att blinka i 2 minuter även om du har stoppat alarmljudet.

För att visa max och min minnet för UVI:

1. Tryck SEL för att gå till Barometerområdet.
2. Tryck MODE för att välja UV-displayen.
3. Tryck MEM för att visa max, min och aktuell UVI-mätning.
4. Tryck och håll inne MEM i 2 sekunder för att nollställa UVI-minnet.

NOTERING UV-sensorn måste vara aktiverad innan du försöker att ställa in dessa funktionema. Se manualen för UVR128 för ytterligare information.

TEMPERATUR OCH LUFTFUKTIGHET

Väderstationen kan visa följande information från alla av de 5 fjärrenheterna:

• Aktuell, min-och maxtemperatur och relativ % luftfuktighet.
• Komfortnivåindikator och trendlinje (stigande, fallande eller stadig).

Data uppdateras var 60:e sekund.

VISA TEMPERATUR OCH LUFTFUKTIGHETSOMRÅDET

Tryck SEL för att gå till Temperatur och Luftfuktighetsområdet.

Temperaturen visas ovanför luftfuktigheten.

Skjut °C / °F omkopplaren (i batterifacket) till önskat läge.

VAL AV KANALNUMMER

Tryck CH för att växla mellan olika fjärrenheter 1-5.

Husikonen visar den valda sensorn.

• För automatisk växling av sensorer, tryck och håll inne CH i 2 sekunder. Varje fjärrenhets data kommer att visas i 3 sekunder.
• För att avsluta automatisk växling, tryck CH eller MEM med temperatur och luftfuktighetsområdet valt.

NOTERING Om du använder en sensor som endast mäter temperatur kommer inte luftfuktigheten att visas.

MAX / MIN TEMPERATUR

• Tryck MEM upprepade gånger för att visa aktuella, max och min mätningar för den valda sensorn.
• För att nollställa mätvärdena, tryck och håll inne MEM i 2 sekunder. Ett pip hörs när minnet nollställts. effacée.

TEMPERATUR OCH LUFTFUKTIGHETSTREN

Trendli njern a visas bredv id temperatur och luftfuktighetsvärdena.

TREND STIGANDE STADIGT FALLANDE
TEMPERATUR
LUFTFUKTIGHET

KOMFORTZON

Komfortzonen, som baseras på temperatur och luftfuktigthetsdata, indikerar hur behagligt klimatet är.

ZON TEMPERATU	R LUFTFUKTIGHET
WET (FUKTIGT)	Vilken som helst	>70%
COM(BEHAGLIGT)	20-25 °C(68-77 °F)	40-70%
DRY (TORRT)	Vilken som helst	<40%

NOTERING Denna information visas i Luftfuktighetsområdet när aktuella mätvärden visas.

HEAT INDEX

Värmeindex har 4 varningsnivåer om temperaturen är hög.

VARNINGS-KATEGORI	TEMPERATUR
	°C °F
Extrem fara	>54.5	>130
Fara 40.5-54.4		105-130
Extrem Varning	32.2-40.5	90-105
Varning 26.6-32.2		80-90

Att visa Värmeindex:

1. Tryck SEL för att gå till Temperaturområdet, visas intill området.

2. Tryck MODE för att gå till Värmeindexdisplayen.

3. Tryck CH för att välja önskad kanal.

NOTERING Om temperaturen är under 26°C / 80°F eller om önskad kanal inte fungerar, kommer Värmeindex att visa "NA".

BAKGRUNDSBELYSNING

Tryck SNOOZE / LIGHT för att tända bakgrundsbelysningen i 8 sekunder.

ÅTERSTÄLLNING AV PRODUKTEN

RESET knappen finns i huvudenhetens batterifack. Tryck på RESET så fort du bytt batterier eller när produkten inte fungerar som förväntat (t.ex. när radiosignalen inte kan etablera kontakt med den automatiska klockan).

NOTERING När du trycker på RESET kommer produkten att återställas till fabriksinställning och all sparad information kommer att försvinna.

SÄKERHET OCH UNDERHÅLL

Rengör produkten med en lätt fuktad trasa och milt alkoholfritt tvättmedel. Undvik att tappa produkten eller att placera den i ett högtrafikerat område (signalmässigt).

VARNINGSMEDDELANDEN

Denna produkt är designad för att ge dig många års glädje om den hanteras på ett korrekt sätt. Oregon Scientific är inte ansvariga om några avsteg från instruktionsmanualen gällande användningen av produkten görs eller om icke godkända förändringar eller reparationer utförs. Se följande anvisningar:

• Lägg aldrig ner produkten i vatten. Detta kan orsaka en elektrisk stöt som förstör produkten.
• Utsätt inte huvudenheten för extrema krafter, stötar eller variationer i temperatur eller luftfuktighet.
• Mixtra inte med interna komponenter.
• Blanda inte gamla och nya batterier eller batterier av olika fabrikat.
• Använd inte laddningsbara batterier till denna produkt.
• Plocka ur batterierna om produkten skall förvaras under en längre period.
• Repa inte LCD displayen.

NOTERING Innehållet i denna manual kan komma att ändras utan vidare upplysning. Bilderna är inte ritade i skala

FELSÖKNING

PROBLEM SYMPTOM ÅTGÄRD
Barometer	Konstig avläsning	Ställ in höjd / enhet
Datum	Konstig dag / månad	Ändra språk
Klocka	Kan inte justera klockan	Inaktivera radiokontrollerad klocka
	Kan inte auto-synkronisera	1. Kolla batterierna2. Tryck RESET3. Aktivera radiokontrollerad klocka manuellt
Temp Temperatär Viser äLLL" eller "HHH".		utanför mätområdet
Trådlös fjärrenhet	Hittar inte fjärrenhet	Kontrollera batterierna
	Kan inte ändra kanal	Kontrollera fjärrenheterna. Endast en fjärrenhet fungerar

SPECIFICATIONER

Dimensioner för huvudenheten

L x B x H 195 x 26 x 192 mm

Dimensioner för fjärrenheten

L x B x H 70 x 24.5 x 116 mm

(2.76 × 0.96 × 4.57 tum)

Vikt 108 gram (0.24 Oz.)

utan batteri

Temperatur

Enhet °C eller °F

Mätområde Inomhus -5°C till 50°C

(23°F till 122°F)

Mätområde Utomhus -20°C till 60°C

(-4°F till 140°F)

Upplösning 0.1°C (0.2°F)

Komfort 20°C till 25°C

(68°F till 77°F)

Minne Min / Max

Relativ Luftfuktighetsområde 25% till 95%

Upplösning 1%

Komfort 40% à 70%

Minne Min / max

Barometer

Upplösning 1 mb (0.03 inHg)

Höjd -100 till 2500 meter

(-328 till 2734 feet)

Display Soligt (dag / natt), halvklart (dag / natt), molnigt, regnigt, snöigt

Trådlös fjärrenhet (RTGR328N)

RF frekvens 433 MHz

Område Upp till 70 meter (230 fot) fri sikt

Sändning Ca. varje minut

Kanalnummer 1, 2, 3, 4 eller 5

Enhet °C eller °F

Radiokontrollerad Klocka

Synkronisering Auto eller inaktiverad

Klock display TT:MM:SS

Timformat 12 timmars AM/PM (MSF format)

24 timmars (DCF format)

Datum DD / MM eller MM / DD

Veckodag på 1 av 5 språk (E, T, F, I, S)

Alarm Dagligt & Föralarm ; 2 minuters stigande i ljudstyrka

Snooze 8 minuters snooze Strömförsörjning

Huvudenhet

Batterier 4 x UM-3 (AA) 1.5V

Termo / Hygro fjärrenhet

Batterier 2 x UM-3 (AA) 1.5V

NOTERING Det rekommenderas att använda Alkaline batterier till denna produkt för maximal drifttid.

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information. Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www.oregonscientific.se eller www.oregonscientific.com för att finna telefonnummer till respektive supportavdelning.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed intygar Oregon Scientific att denna Trådlös väderstation med världstidsklocka modell BAR916HG står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.

LÄNDER SOM OMFATTAS RTTE-DIREKTIVET

Alla länder inom EU, Schweiz

och Norge
