MANUAL DE USUARIO BAR916HG OREGON SCIENTIFIC

Estación Meteorológica Inalámbrica con Reloj con la Hora Mundial

Modelo: BAR916HG

MANUAL DE USUARIO

CONTENIDOS

Introducción 3

Panorámica General del Producto .... 4

Vista frontal 4

Vista trasera 5

Soporte de mesa o montaje en pared .... 5

Pantalla LCD 6

Sensor remoto (RTGR328N) 9

Para empezar 9

Pilas 9

Cambiar configuración 10

Sensor remoto 10

Configuración del sensor Termo-Higro

(temperatura y humedad) (RTGR328N) ..... 11

Transmisión de datos del sensor 12

Búsqueda del sensor 12

Reloj y calendario 12

Reloj controlado por radio 13

Encender / Apagar el Reloj controlado por radio . 13

Ajuste del reloj 14

Cambiar pantalla del reloj 14

Reloj con la hora mundial ....15

Alarmas ....20

Ajuste de la alarma diaria 20

Ajuste de la alarma previa 20

Activación de la alarma 21

Repetición de alarma 21

Barómetro 21

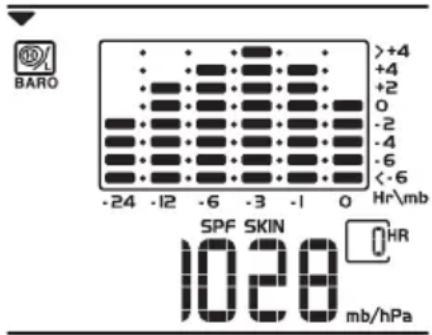

Ver área del barómetro 21

Selección de unidad de medición 21

Ver historia del barómetro 21

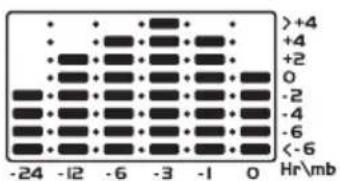

Pantalla que muestra diagramas de barras ..... 22

Ajuste de altura 22

Predicción meteorológica 22

Iconos de predicción meteorológica 22

Medición de UV....23

Nuevas características de UV adicionales ..... 23

Temperatura y humedad 25

Ver Área de temperatura y humedad ...... 25

Selección de unidad de medición 25

Selección del canal del sensor 25

Registros mínimos / máximos 25

Tendencia de temperatura y humedad 25

Zona de confort 26

Índice de calor 26

Iluminación 26

Reinicio del sistema 26

Seguridad y cuidado 27

Avisos....27

Solución de problemas 27

Ficha técnica....28

Sobre Oregon Scientific 30

Declaración de conformidad CE 30

INTRODUCCIÓN

Gracias por elegir la Estación Meteorológica Inalámbrica con Reloj con la hora mundial (BAR916HG) de Oregon Scientific™. Este potente dispositivo combina un reloj con seguimiento meteorológico, lecturas de temperatura y humedad interior y exterior, tendencias barométricas y ajuste de altura en una única herramienta que puede utilizar desde la comodidad de su hogar.

Esta caja contiene:

• Unidad principal
• Sensor remoto (RTGR328N)
• Sensor de rayos UVA opcional (UVR128)
• Pilas

NOTA La unidad principal es compatible con los sensores siguientes: THGR228N, THGR328N, THR228N, THR328N, THWR288. Los sensores adicionales se venden por separado. Por favor, póngase en contacto con su distribuidor local si desea más información.

Tenga este manual a mano cuando use el nuevo producto. Contiene prácticas instrucciones explicadas paso a paso, así como especificaciones técnicas y advertencias que debe conocer.

PANORÁMICA GENERAL DEL PRODUCTO

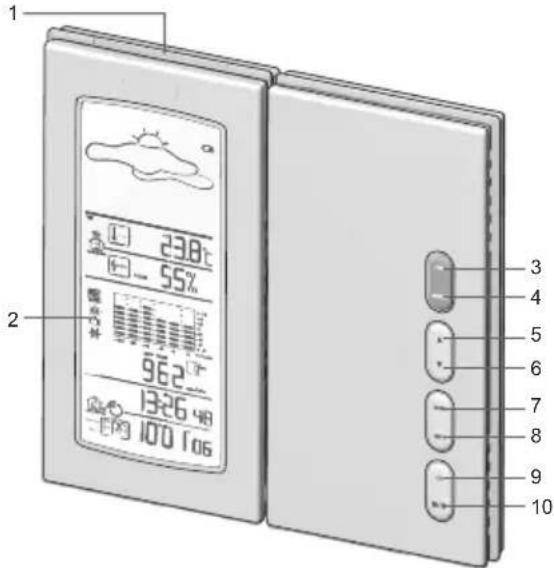

VISTA FRONTAL

1. Botón de REPETICIÓN DE ALARMA / LUZ: Activa una función de repetición de alarma a los 8 minutos o la luz de la pantalla
2. Pantalla LCD
3. SEL: Cambio de área
4. MODO: Cambiar configuración / pantalla
5. ▲umentar configuración / activar reloj controlado por radio
6. : Disminuir configuración / desactivar reloj controlado por radio
7. MEM: Ver lecturas de temperatura / humedad / rayos UVA actuales, máximas y mínimas
8. HIST: Ver lecturas históricas del barómetro y del sensor de rayos UVA
9. CH: Cambiar pantalla del sensor remoto
10. 🚪/ *Ver estado de la alarma, ajustar la alarma del reloj controlado por radio

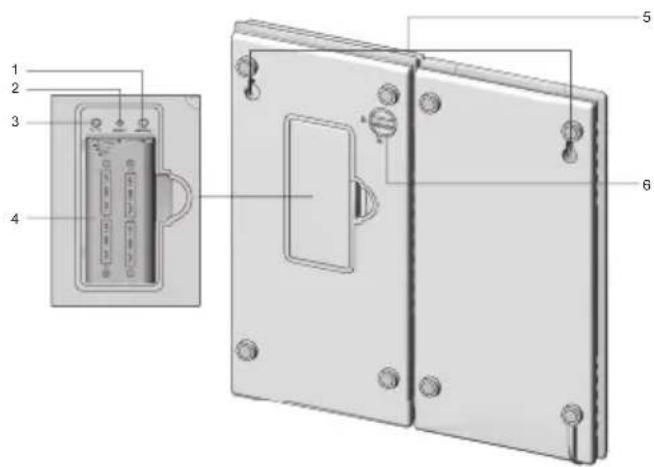

VISTA TRASERA

1. Interruptor mb / inHg (en el compartimiento para pilas)
2. Interruptor de REINICIO (en el compartimiento para pilas)
3. Interruptor °C / °F (en el compartimiento para pilas)
4. Compartimiento de las pilas (tapa abierta)
5. Orificios para montaje en pared
6. Botón de bloqueo – coloque las 2 partes de la unidad una al lado de la otra, tal y como se muestra aquí delante. Haga girar el botón de bloqueo para fijar las 2 partes de la unidad juntas. Gírelo en la dirección contraria a las agujas del reloj para liberar el bloqueo y separar los dos elementos.

SOPORTE DE MESA O MONTAJE EN PARED

Para colocar la unidad sobre una mesa, haga girar el botón de bloqueo (situado en la parte posterior de la unidad) de tal manera que los dos segmentos de la unidad principal se separen. A continuación coloque la unidad tal y como se muestra a continuación.

Para montar la unidad a la pared, haga girar el botón de bloqueo (situado en la parte posterior de la unidad) de tal manera que una los dos segmentos de la unidad principal. A continuación móntela como se muestra a continuación.

1. Área de predicción meteorológica: Predicción meteorológica animada
2. Temperatura / Humedad / Área de zona de confort: Lecturas y tendencias; zona de confort; número de canal del sensor.
3. UVA / área del barómetro Nivel de rayos UVA y diagrama de barras de presión barométrica; índice de rayos UVA y lecturas barométricas.
4. Reloj / Alarma / Área de calendario: Reloj controlado por radio con la hora mundial; alarmas; calendario

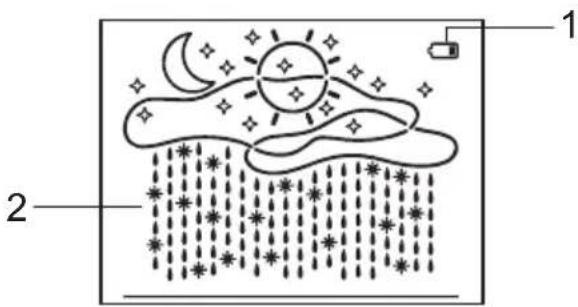

Área de predicción meteorológica

1. Icono de pila gastada para la unidad principal
2. Pantalla del tiempo

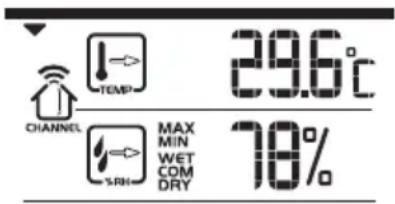

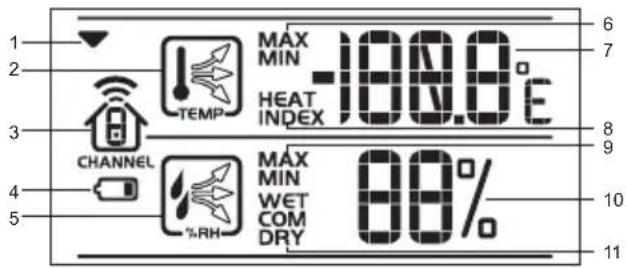

Temperatura / Humedad / Área de zona de confort

1 2 3 4 5 CHANNEL TEMP MAX MIN -100.0 °E HEAT INDEX MAX MIN 00% WET COM DRY %RH

1. Icono de área seleccionada
2. Tendencia de la temperatura
3. Número del canal (1-5) / estado de la recepción
4. Icono de pila gastada para el sensor remoto
5. Tendencia de la humedad
6. Temperatura MÁX / MiN
7. Temperatura - °C / °F
8. Índice de calor
9. Humedad MÁX / MiN
10. Humedad
11. Niveles de confort

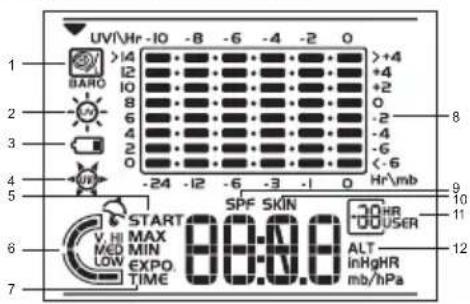

UVA / Área del barómetro

1. Se muestra la presión barométrica
2. Se muestran los rayos UVA
3. Icono de pila gastada para el sensor de rayos UVA
4. Se muestra el valor de los rayos UVA
5. Se ha iniciado la cuenta atrás de tiempo de exposición a rayos UVA
6. Índice de rayos UVA
7. Tiempo de exposición a rayos UVA del usuario
8. Barómetro / diagrama de rayos UVA
9. SPF (Factor de protección solar) aplicado al usuario por exposición a rayos UVA
10. Tipo de piel del usuario para exposición a rayos UVA
11. No de usuario (para el modo UVA) o historial de la última hora de lecturas de rayos UVA / presión barométrica
12. Altura / presión barométrica / lectura de rayos UVA

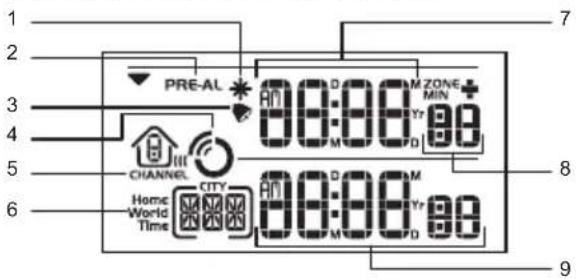

Reloj / Alarma / Área de calendario

PRE-AL 80:00 M ZONE MIN + Yr 88 CHANNEL CITY Home World Time 80:00 M Yr 88 D M D D D D 7 8 9

1. La alarma previa está configurada
2. Pantalla de alarma previa / Configuración de alarma previa
3. El canal con recepción de reloj RF está bloqueado
4. Icono de recepción del reloj RF
5. La alarma diaria está configurada
6. Hora local o hora mundial ciudad
7. Hora del reloj RF (por ejemplo, hora local) / calendario
8. Configuración de husos horarios
9. Hora del reloj con hora mundial / calendario

SENSOR REMOTO (RTGR328N)

1 2 423 MHz COLD FREE 3 ALL WEATHER

1. Pantalla LCD
2. Indicador LED de estado
3. Conducto de ventilación

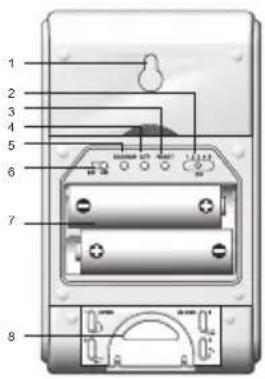

1. Soporte para pared
2. Interruptor CH (1-5)
3. RESET
4. Interruptor °C / °F
5. SEARCH
6. Interruptor del formato de la señal de radio EU / UK
7. Compartimiento de las Pilas
8. Soporte plegable

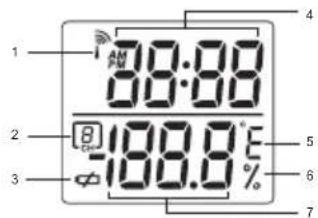

1. Recepción de señal
2. Número de canal
3. Icono de pila gastada
4. Hora
5. Temperatura (°C / °F)
6. Humedad %
7. Temperatura / Humedad %

PARA EMPEZAR

PILAS

Las pilas se suministran con este producto:

• Unidad principal 4 pilas UM-3 (AA) 1,5V
- Unidad remota 2 pilas UM-3 (AA) 1,5V

Antes de utilizar el dispositivo por primera vez, introduzca las pilas haciendo coincidir la polaridad de las mismas con las indicaciones que hay en el compartimiento de pilas. Para obtener mejores resultados, coloque primero las pilas del sensor remoto y luego las de la unidad principal Pulse REINICIO cada vez que cambie las pilas.

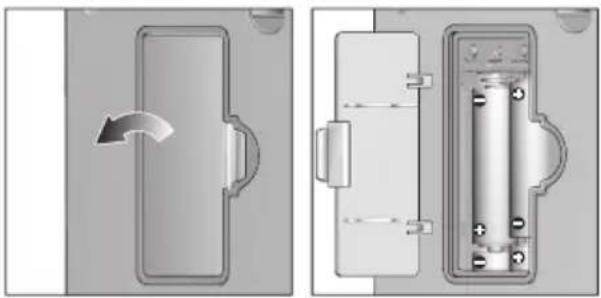

Para instalar las pilas de la unidad principal:

NOTA No use pilas recargables.

aparece cuando las pilas están casi gastadas.

NOTA Recomendamos utilizar pilas alcalinas con este producto para que funcione durante más tiempo.

UNIDAD	UBICACIÓN
Principal Área de predicción meteorológica
Sensor remoto Área de Temperatura / Humedad
UVA	Sensor de rayos UVA / área de presión barométrica

CAMBIAR CONFIGURACIÓN

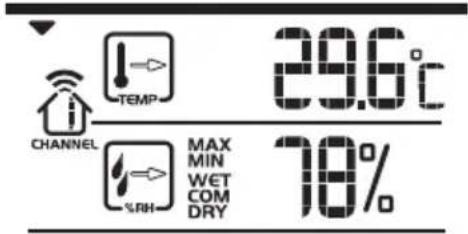

1. Pulse SEL para pasar de un Área a otra. indica el Área seleccionada.

1. La mayoría de Áreas ofrecen varias opciones de pantalla (por ejemplo, Reloj / Alarma o Barómetro /UVA). Pulse MODO para cambiar de opción, o / * para pasar de reloj a alarma o viceversa
2. Pulse MODO y manténgalo pulsado durante 2 segundos para acceder al modo de configuración.
3. Pulse ▲ para modificar la configuración.
4. Pulse MODO para confirmar.

SENSOR REMOTO

Este producto se suministra con el Sensor Termo / Higro (temperatura y humedad) RTGR328N. La unidad principal puede recoger datos de hasta 6 sensores (5 sensores Termo / Higro y 1 sensor de rayos UVA). La unidad principal es compatible con los sensores siguientes: THGR228N, THGR328N, THR228N, THR328N and THWR288. (Los sensores adicionales se venden por separado. Póngase en contacto con su distribuidor local si desea más información.)

El Sensor RTGR328N recoge lecturas de temperatura y humedad, y la señal de organizaciones de control de la hora para el reloj controlado por radio.

CONFIGURACIÓN DEL SENSOR THERMO-HIGRO (TEMPERATURA Y HUMEDAD) (RTGR328N)

1. Abra el compartimiento para pilas con un destornillador Phillips pequeño.
2. Introduzca las pilas
3. Configure el canal y formato de la señal de radio. Los interruptores se encuentran en el compartimiento para pilas.

INTERRUPTOR	OPCIÓN
Canal Si usa más	de un sensor, seleccione un canal distinto para cada sensor
Format o de señal radio	EU (DCF) / UK (MSF)

1. Pulse REINICIO y a continuación configure la unidad de temperatura.

INTERRUPTOR	OPCIÓN
Temp °C / °F

1. Cierre el compartimiento para pilas.

Para desplegar el soporte:

Para conseguir los mejores resultados:

• Introduzca las pilas y seleccione la unidad, canal y formato de señal de radio antes de montar el sensor.
• Coloque el sensor en un lugar en el que no esté expuesto a la luz directa del sol ni a la humedad.
• No coloque el sensor a más de 70 metros de la unidad principal (interior).
• Coloque el sensor de tal modo que quede de cara a la unidad principal (interior), minimizando obstrucciones como puertas, paredes y muebles.
• Coloque el sensor en un lugar al descubierto debajo del cielo, alejado de objetos metálicos o electrónicos.
• Coloque el sensor cerca de la unida central durante los fríos meses del invierno, ya que las temperaturas bajo cero podrían afectar el rendimiento de las pilas y la transmisión de la señal.

NOTA El radio de transmisión puede variar y depende

de la cobertura de recepción de la unidad principal.

Es posible que tenga que probar varias ubicaciones para obtener los mejores resultados.

TRANSMISIÓN DE DATOS DEL SENSOR

El sensor o sensores envían datos cada 60 segundos. El icono de recepción que se muestra en el Área de Temperatura / Humedad indica el estado.

ICONO DESCRIPCIÓN
	La unidad principal está buscando sensores.
	Se ha encontrado al menos 1 canal.
[YSOC]	El Sensor 1 está enviando datos. (El número muestra qué sensor está seleccionado.)
--- muestra en Área de Temperatura / Humedad	El sensor seleccionado no se encuentra. Busque el sensor o compruebe las pilas.

BÚSQUEDA DEL SENSOR

Para buscar un sensor Termo / Higro, pulse SEL y acceda al área de Temperatura / Humedad.

Se mostrará al lado del Área. A continuación, pulse y mantenga pulsados durante 2 segundos simultáneamente MEM y CH.

Para buscar el sensor de rayos UVA, pulse SEL y acceda al área de rayos UVA / Barómetro. Se mostrará al lado del Área. A continuación, pulse y mantenga pulsados durante 2 segundos MEM y CH.

NOTA Si aún no ha encontrado el sensor, compruebe las pilas.

RELOJ Y CALENDARIO

Este producto controla la hora y la fecha basándose en señales recibidas por radio del sensor remoto RTGR328N o los ajustes manuales que usted introduzca.

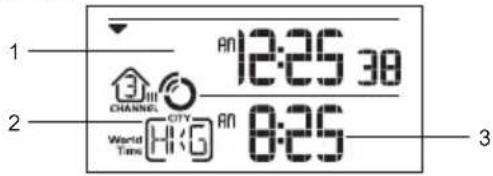

1 2 CHANNEL CITY World Time HKG AN 12:25 30 AN 8:25 3

1. Hora del reloj RF
2. Hora mundial ciudad
3. Reloj con la hora mundial

RELOJ CONTROLADO POR RADIO

La hora y la fecha se actualizan automáticamente mediante señales de reloj controladas por radio emitidas por las organizaciones oficiales de seguimiento de la hora situadas en Frankfurt (Alemania) y Rugby (Inglaterra), a no ser que desactive esta opción. El sensor remoto recoge estas señales (RTGR328N) siempre y cuando se encuentre en un radio de 1500 km de una señal.

La recepción inicial tarda entre 2 y 10 minutos, y se pone en marcha la primera vez que se enciende la unidad y siempre que se pulse el botón de REINICIO.

Cuando esté completa, el icono de recepción dejará de parpadear. Además de mostrar la hora local y un calendario, también puede elegir mostrar la hora actual en 130 ciudades importantes del mundo.

El icano que se muestra en el Área de Reloj indica 2 factores:

- La conexión entre la unidad principal y el sensor que recoge las señales de RF ( III )

- La recepción de señal RF ( Ⓞ)

Cómo funcionan juntas estas señales:

ICONO	SIGNIFICADO
	La unidad ha contactado con el sensor y ha sincronizado la hora.
	La unidad ha contactado con el sensor pero no ha sincronizado la hora.
	La unidad ha perdido contacto con el sensor pero la hora está sincronizada.
	La unidad ha perdido contacto y la hora no está sincronizada.
	La unidad no puede conectar con el sensor remoto.

NOTA Para forzar una búsqueda manual de recepción RF del reloj, pulse el botón SEARCH (Búsqueda) del sensor (RTGR328N) y manténgalo pulsado durante 2 segundos.

ENCENDER / APAGAR EL RELOJ CONTROLADO POR RADIO

Si desea configurar el reloj manualmente, en primer lugar deberá desconectar la función de reloj controlado por radio.

Si desea configurar el reloj manualmente, en primer lugar deberá desconectar la función de reloj controlado por radio. Para hacerlo, acceda al Área de Reloj / Alarm.

A continuación, pulse ▼ y mantenga pulsado durante 2 segundos en la unidad principal. Para activarla, acceda al Área de Reloj / Alarma, pulse ▲ y manténgalo pulsado durante 2 segundos.

Reloj RF activado:

3 CHANNEL AM 12:25 30

Reloj RF desactivado:

AJUSTE DEL RELOJ

Sólo necesita hacerlo si ha desactivado la función de reloj controlado por radio, o si está demasiado lejos de una señal RF.

1. Pulse SEL y acceda al área de Reloj. Se mostrará al lado del Área.

2. Pulse MODO y manténgalo pulsado durante 2 segundos.

3. Seleccione la ciudad de hora local, la ciudad de hora mundial, formato de 12 o 24 horas, hora, minuto, año, formato fecha / mes, mes, fecha e idioma.

4. Pulse ▲ para modificar la configuración.
5. Pulse MODO para confirmar.

NOTA Las opciones de idioma son (E) inglés, (F) francés, (D) alemán, (I) italiano y (S) español. El idioma que seleccione determinará la pantalla de días de la semana.

CAMBIAR PANTALLA DEL RELOJ

Pulse SEL y acceda al área de Reloj. Se mostrará al lado del Área.

Pulse MODO para pasar de un modo de reloj a otro.

Si no se ha establecido la ciudad de hora mundial, puede elegir entre:

• Reloj con segundos y fecha
• Reloj con día y fecha

Si se ha establecido la ciudad de hora mundial, puede elegir entre:

• Reloj RF con segundos y Reloj con la hora mundial
• Reloj RF y Reloj de hora mundial con día
• Fecha RF y fecha mundial

RELOJ CON LA HORA MUNDIAL

Este reloj dispone de una función que muestra la hora y le permite consultar la hora en distintos lugares del mundo instantáneamente con el sistema de ahorro de luz solar (DST) configurado automáticamente. Los nombres de las ciudades del mundo están abreviadas en un formato de 3 letras, como por ejemplo FRA por Frankfurt, Alemania.

NOMBRE DEL PAÍS	CÓDIGO DE LA CIUDAD	HORA AJUSTADA (GMT = 0)	PERIODO DE LA FUNCIÓN DST
Addis Ababa, Etiopía, ADD 3	No hay DST
Adelaide, Australia, ADL 9.5	Del Ultimo domingo en octubre al Ultimo domingo en marzo
Auckland, Nueva Zelanda, AKL 1	2 Del primer 1 domingo en octubre al tercer 3 domingo en marzo
Ankara, Turquía, AKR 2	Ultimo domingo en marzo al Ultimo domingo en octubre
Argel, Argelia, ALG 1	No hay DST
Amsterdam, Holanda AMS 1	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Achorage AK, EE.UU. ANC -9	Del primer 1 domingo en abril al Ultimo domingo en octubre
Antananarivo, Madagascar ANT	3 No hay DST
Asunción, Paraguay ASU -4	Del primer 1 domingo en septiembre al primer 1 domingo en abril
Atenas, Grecia,	ATH 2 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Atlanta GA, EE.UU.,	ATL -5 Del primer 1 domingo en abril al Ultimo domingo en octubre
Abu Dhabi, U.A.E,	AUH 4 No hay DST
Bucarest, Rumania,	BBU 2 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Barcelona, España,	BCN 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Bagdad, Irak, BDD 3	del primero 1 de abril al primero 1 de octubre 1
Belgrado, Yugoslavia, BEG 1	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Pekín, China,	BEJ 8 No hay DST
Berlín, Alemania,	BER 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Beirut, Líbano,	BEY 2 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Bangkok, Tailandia,	BKK 7 No hay DST
Brisbane, Australia,	BNE	10 No hay DST
Bogotá, Colombia, BOG	-5 No hay DST
Boston MA, EE.UU.,	BOS -5 Del primer 1 domingo en abril al Ultimo domingo en octubre
Berna, Suiza, BRN 1	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Bruselas, Bélgica,	BRU 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Brasilia, Brasil,	BSB	-3	Del segundo 2 domingo de octubre al tercer 3 domingo de febrero
Buenos Aires, Argentina	BUA -3 No hay DST
Budapest, Hungría BUD	1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
El Cairo, Egipto	CAI	2	Del Ultimo viernes en abril al Ultimo viernes en septiembre
Casablanca, Marruecos	CAS 0 No hay DST
Canberra, Australia	CBR	10	Del Ultimo domingo en octubre al Ultimo domingo en marzo
Caracas, Venezuela CCS -4	No hay DST
Calcuta, India CCU	5.5 No hay DST
Chicago IL, EE.UU.	CGX	-6	Del primer 1 domingo en abril al Ultimo domingo en octubre
Colombo, Sri Lanka CMB	6 No hay DST
Copenhagen, Denmark CPH 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Cape Town, Sud Africa CPT 2 No hay DST
Daka, Bangladesh DAC 6 No hay DST
Damasco, Siria DAM 2 Del primero 1 de abril al primero de octubre 1
Nuevo Delhi, India, DEL 5.5 No hay DST
Detroit MI, EE.UU., DTW -5 Del primer 1 domingo en abril al Ultimo domingo en octubre
Dublín, Irlanda DUB 0 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Frankfurt, Alemania FRA 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Ciudad de Guatemala, Guatemala	GUA -6 No hay DST
Ginebra, Suiza GVA 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Hamburgo, Alemania	HAM 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Hanoi, Vietnam HAN 7 No hay DST
La Habana, Cuba	HAV -5 Del primer 1 domingo en abril al Ultimo domingo en octubre
Ho Chi Minh City, Vietnam	HCM 7 No hay DST
Helsinki, Finlandia	HEL	2	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Hong Kong, China HKG 8 No hay DST
Honolulu HI, EE.UU.	HNL -10 No hay DST
Houston TX, EE.UU.,	HOU -6 Del primer 1 domingo en abril al Ultimo domingo en octubre
Indianapolis, EN, EE.UU.	IND -5 No hay DST
Estambul, Turquía	IST	2	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Jakarta, Indonesia	JKT	7 No hay DST
Johannesburg, Sud Africa	JNB	2 No hay DST
Kabul, Afganistán	KBL 4.5 No hay DST
Khartoum, Sudán,	KHA 3 No hay DST
Kiev, Ucrania,	KIE	2	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Kingston, Jamaica,	KIN -5 No hay DST
Kathmandu, Nepal, KTM	5.75	No hay DST
Kuala Lumpur, Malasia, KUL	8 No hay DST
Ciudad de Kuwait, Kuwait,	KWI	3 No hay DST
Las Vegas NV, EE.UU.,	LAS -8 Del primer 1 domingo en abril al Ultimo domingo en octubre
Los Angeles CA, EE.UU.,	LAX -8 Del primer 1 domingo en abril al Ultimo domingo en octubre
Lima, Perú,	LIM	-5 No hay DST
Lisboa, Portugal, LIS	0 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Londres, REINO UNIDO,	LON 0 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Lagos, Nigeria,	LOS	1 No hay DST
La Paz, Bolivia, LPB -4 No hay DST
Luxemburgo, Luxemburgo,	LUX	1	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Madrid, España, MAD 1 Del	Ultimo domingo en marzo al Ultimo domingo en octubre
Melbourne, Australia, MEL 10	Del Ultimo domingo en octubre al Ultimo domingo en marzo
Ciudad de México, México, MEX	6 Del primer domingo en abril al Ultimo domingo en octubre
Managua, Nicaragua, MGA -6	No hay DST
Miami FL, EE.UU., MIA -5 Del	el primer domingo en abril al Ultimo domingo en octubre
Milán, Italia, MIL 1 Del Ultimo domingo en marzo a	ultimo domingo en octubre
Manama, Bahrain, MNA 3 No hay DST
Manila, Filipinas, MNL 8 No hay DST
Montreal, Canadá, MON -5 Del	el primer domingo en abril al Ultimo domingo en octubre
Moscú, Rusia, MOW 3 Del	Ultimo domingo en marzo al Ultimo domingo en octubre
Montevideo, Uruguay,	MVD -3 No hay DST
Nassau, Bahamas, NAS	-5 Del primer domingo en abril al Ultimo domingo en octubre
Nairobi, Kenya, NRB 3 No hay DST
Nueva York NY, EE.UU.,	NYC	-5	Del primer domingo en abril al Ultimo domingo en octubre
Oslo, Noruega, OSL	1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Ottawa, Canadá,	OTW -5 Del primer domingo en abril al Ultimo domingo en octubre
Puerto príncipe, Haití,	PAP -5 No hay DST
París, Francia,	PAR	1	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Perth, Australia,	PER	8 No hay DST
Phoenix, AZ, EE.UU.,	PHE -7 No hay DST
Phnom Penh, Camboya,	PNH 7 No hay DST
Puerto de España, Trinidad & Tobago	POS -4 No hay DST
Papeete, Polinesia francesa,	PPT	-10	No hay DST
Praga, República Checa,	PRG 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Portland OR, EE.UU., PTL	-8 Del primer domingo en abril al Ultimo domingo en octubre
Pretoria, Suráfrica, PTR	2 No hay DST
Ciudad de Panamá, Panamá,	PTY	-5 No hay DST
Yangón, Mianmar/Burma	RGN	6.5	No hay DST
Río de Janeiro, Brasil RIO	-3 Del segundo 2 domingo de octubre al tercer 3 domingo de febrero
Reikiavik, Islandía, RKV	0 No hay DST
Roma, Italia, ROM	1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Riada, Arabia Saudita,	RUH 3 No hay DST
San Salvador, El Salvador,	SAL	-6 No hay DST
Santiago, Chile, SCL -4			Del primer 1 domingo en o después del 9 de octubre al primer 1 domingo en o después del 9 de marzo.
Seattle WA, EE.UU.,	SEA	-8	Del primer domingo en abril al Ultimo domingo en octubre
Seúl, Corea del Sur,	SEL	9 No hay DST
San Francisco CA, EE.UU., SFO	-8 Del primer domingo en hay DST	abril al Ultimo domingo en
Shanghai, China, SHA 8 No	hay DST
Singapur, Singapur, SIN 8 No	hay DST
San José, Costa Rica, SJO -6	No hay DST
San Juan, Puerto Rico, SJU -4	No hay DST
Ciudad del Lago de sal/Salt Lake City UT, EE.UU.,	SLC -7 Del primer 1 domingo en abril al Ultimo domingo en octubre
Sofía, Bulgaria, SOF 2 Del	Ultimo domingo en marzo al Ultimo domingo en octubre
Sao Paulo, Brasil, SPL -3 Del segundo 2 domingo de octubre al tercer 3 domingo de febrero
Estocolmo, Suecia, STH	1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Sydney, Australia,	SYD	10	Del Ultimo domingo en octubre al Ultimo domingo en marzo
Tashkent, Uzbekistan,	TAS	5 No hay DST
Tokio, Japón, TKY	9 No hay DST
Taipei, Taiwán, TPE	8 No hay DST
Trípoli, Libia,	TRP 2 No hay DST
Toronto, Canadá, TRT -5 Del primer 1 domingo en abril al Ultimo domingo en octubre
Quito, Ecuador, UIO -5 No hay DST
Vancouver, Canadá,	VAC -8 Del primer 1 domingo en abril al Ultimo domingo en octubre
Viena, Austria,	VIE	1	Del Ultimo domingo en marzo al Ultimo domingo en octubre
Varsovia, Polonia, WAW 1 Del Ultimo domingo en marzo al Ultimo domingo en octubre
Washington DC, EE.UU.,	WDC -5 Del primer 1 domingo en abril al Ultimo domingo en octubre
Wellington, Nueva Zelanda,	WLG	12	De primer 1 domingo en octubre al tercer 3 domingo en marzo
Zurich, Suiza,	ZRH	1	Del Ultimo domingo en marzo al Ultimo domingo en octubre

ALARMAS

Este producto tiene 2 alarmas: Una alarma diaria y una alarma predefinida para tiempo con nieve. La alarma diaria puede ser configurada para sonar a la misma hora todos los días. La alarma predefinida sonará cuando la alarma diaria esté activada y la temperatura grabada en el sensor del Canal 1 baje de 2°C (35.6 °F).

AJUSTE DE LA ALARMA DIARIA

1 Pulse SEL para navegar hasta el área del reloj. ▼ aparecerá a lado de área.
2. Pulse ▶ para ver la alarma. (Se mostrará AL en la parte de arriba.)
3. Mantenga pulsado ▶ durante 2 segundos.
4. Seleccione la hora y el minuto. Pulse ▲ para cambiar la configuración.
5. Pulse para confirmar.
6. El icono de la alarma diaria ¿parecerá cuando la alarma esté configurada.

AJUSTE DE LA ALARMA PREVIA

La alarma predefinida puede configurarse para que suene 15, 30, 45, o 60 minutos antes de la alarma diaria. Sonará cuando la temperatura grabada en el sensor del Canal 1 baje de 2 °C (35.6 °F).

Por ejemplo, si configura la alarma a las 7:00 AM, y la alarma predefinida a 45 minutos, la alarma predefinida sonará a las 6:15 AM si la información sobre la temperatura exterior del sensor del Canal 1 es de 2°C o menos.

1. Configure y active la alarma diaria.
2. Pulse 🧑 para cambiar a la vista de la alarma predefinida. (Se mostrara PRE-AL en la parte de arriba.)
3. Mantenga pulsado durante 2 segundos.
4. Pulse ▲ para seleccionar 15, 30, 45 o 60 minutos. Esto es el tiempo en que la alarma predefinida sonara ANTES que la alarma diaria. La alarma predefinida se activa automáticamente cuando selecciona una hora.
5. Pulse ▶ para confirmar.

* Se muestra cuando la alarma predefinida este activa.

NOTA La alarma diaria NO funcionará hasta el próximo día si la alarma predefinida ha sido activada. Además si desactiva la alarma diaria se desactivará la predefinida.

ACTIVACIÓN DE LA ALARMA

Navegue hasta el área del reloj, luego pulse /♥ * para cambiar de la vista de la alarma diaria la vista del la alarma predefinida. Para activar o desactivar la alarma pulse ▲. ▼

Cuando se llegue a la hora de la alarma, la pantalla se encenderá 8 segundos y la alarma ira sonando en volumen creciente durante 2 minutos. Pulse cualquier botón (menos snooze) para silenciar la alarma. Sonará a la misma hora el próximo día.

REPETICIÓN DE ALARMA

Pulse SNOOZE / LIGHT para deshabilitar temporalmente la alarma durante 8 minutos. ¿o parpadearán mientras snooze esté funcionando.

BARÓMETRO

Este producto sigue las fluctuaciones en la presión barométrica para ofrecer previsiones meteorológicas. La presión barométrica de las últimas 24 horas es almacenada por la unidad (interior) principal.

VER ÁREA DEL BARÓMETRO

Pulse SEL para navegar al área Barométrica.

Si No se muestra, pulse MODE.

Los datos barométricos se muestran en 2 parte inferior del display. En la parte superior un gráfico de barras de 24 horas. En la parte muestra la lectura actual y el histórico.

SELECCIÓN DE UNIDAD DE MEDICIÓN

Deslice el interruptor mb / Hg (en el compartimiento de las pilas del reloj), para cambiar el formato de medida en el display.

VER HISTORIA DEL BARÓMETRO

Navegue hasta el área del Barómetro. Luego pulse HIST repetidamente para pasar por las medidas. El número mostrado en la caja HR indica hace cuanto tiempo fue tomada cada medida (ej., hace 2 horas, hace 3 horas, etc.).

BARO -24 -12 -6 -3 -1 0 Hr\mb SPF SKIN HR 1020 mb/hPa

PANTALLA QUE MUESTRA DIAGRAMAS DE BARRAS

El gráfico de barras muestra visualmente los cambios atmosféricos desde la hora actual (0) a las 24 horas anteriores (-24).

>+4 +4 +2 0 -2 -4 -6 <-5 -24 -12 -6 -3 -1 0 Hr\mb

AJUSTE DE ALTURA

Configure la altitud dependiendo de a que altura esté viviendo en relación con se el nivel del mar. Esto asegurará que las lecturas barométricas sean más precisas.

1. Navegue hasta el área del Barómetro.
2. Pulse HIST durante 2 segundos.
3. Pulse ▲ o ▼ para configurar la altitud incrementando en saltos de 10 (de -100m a 2500m).
4. Pulse HIST para confirmar.

Este producto realiza la previsión meteorológica de las próximas 12 a 24 horas de un radio de 30-50 km (19-31 millas). La previsión está basada en las tendencias de las lecturas de la presión barométrica.

El área superior muestra un icono animado que indica la previsión del tiempo.

ICONOS DE PREDICCIÓN METEOROLÓGICA

DESCRIPCIÓN	ICONO
Claro (Día)
Partly cloudy (Día)
Nublado
Claro (Noche)
Partly cloudy (Noche)
Nevando
Lluvia

NOTA El icono de noche aparecerá de 6 PM a 6 AM. Cuando el sensor del canal 1 recoja una temperatura de 2°C (35.6 °F) o menos, el incono de LLUVIA se convertirá en NEVANDO.

MEDICIÓN DE UV

El sensor de rayos UVA UVR128 viene incluido en el BAR966HG y puede adquirirse como objeto opcional con el BAR916HG. El sensor de rayos UVA le permite tener la siguiente información al alcance de la mano:

• Grabación del índice Ultra Violeta
• Cálculo automático de la exposición de UV basada en los perfiles preconfigurados el usuario (4 usuarios máximo).
• Alerta de Peligro de UVI cuando el índice alcance niveles perjudiciales para la salud.

Los datos UV se muestran en el mismo área que los barométricos. Pulse SEL para navegar al área del Barómetro y pulse MODE para ver el icono UV los datos.

NOTA Vea el manual del Usuario del UVR138 para más información y lea a continuación las nuevas funciones adicionales UV.

NUEVAS CARACTERÍSTICAS DE UV ADICIONALES

CUENTA ATRÁS DEL TIEMPO DE EXPOSICIÓN UV

Para configurar la cuanta atrás del tiempo de exposición debe introducir el tipo de piel y el factor de protección solar de la siguiente manera:

1. Pulse SEL para navegar al área del Barómetro, luego pulse MODE para seleccionar el display UV.

1. Pulse CH para seleccionar el usuario 1-4.
2. Mantenga pulsado MODE durante 2 segundos para acceder al Modo de ajuste del tipo de piel del usuario seleccionado.

TIPO DE PIEL	MORENO	QUEMADA	COLOR DE PELO	COLOR DE OJOS
1	Nunca Siempre Rojo Azul
2	A veces Siempre		Rublo	Azul / Verde
3	Siempre Raramente Marrón			Gris / Marrón
4	Siempre Nunca Negro Marrón

1. Pulse ▲ para elegir 1 de los 4 tipos de piel. Luego pulse MODE para confirmar e introducir el modo SPF.

SPF NIVEL DE PROTECCIÓN
1 - 11	Bajo
12 - 29	Medio
30 - 50	Alto

1. Pulse ▲ para aumentar o disminuir el valor SPF. Luego pulse MODE para confirmar y pasar al modo de configuración de la cuenta atrás del tiempo de exposición UV.
2. Pulse ▲ para habilitar o deshabilitar la cuenta atrás. Pulse MODE para salir del display del modo de tiempo restante de exposición y empezar con la cuenta atrás de exposición. La exposición NV del usuario se mostrará en el display y el icono START parpadeará.
3. Cuando la cuenta atrás haya alcanzado "0", una alarma sonará 2 minutos. Pulse cualquier botón para apagar la alarma. El icono EXPO TIME parpadeará 2 minutos aunque haya dejado de sonar la alarma.

MEMORIA MÁXIMA / MÍNIMA DEL UVI

Para ver la memoria máxima y mínima del UVI:

1. Pulse SEL para navegar al área del Barómetro.
2. Pulse MODE para seleccionar el display UV.
3. Pulse MEM para ver las lecturas máximas, mínimas y actual.
4. Mantenga pulsado MEM durante 2 segundos para borrar la memoria.

NOTA Es sensor UV debe ser activado antes de que intente configurar las funciones adicionales. Por favor vea el manual del usuario de UVR128 para más información.

TEMPERATURA Y HUMEDAD

La Estación Meteorológica puede mostrar la siguiente información recogida de cualquiera de los 5 sensores remotos:

• Temperatura mínima, máxima y actual y porcentajes de humedad relativa.
• Indicador de niveles de Confort y líneas de tendencias (aumento, caída, o quieta).

Los datos se recogen y muestran aproximadamente cada 60 segundos.

VER ÁREA DE TEMPERATURA Y HUMEDAD

Pulse SEL para navegar al área de temperatura y humedad.

Los datos de la temperatura se dan en la parte superior, la humedad en la inferior.

SELECCIÓN DE UNIDAD DE MEDICIÓN

Deslice el interruptor °C / °F (en el compartimiento de las pilas del reloj), al formato que desee.

SELECCIÓN DEL CANAL DEL SENSOR

Pulse CH para cambiar entre los sensores 1-5.

El Icono mostrará el sensor remoto seleccionado.

• Para explorar automáticamente los sensores, mantenga pulsado CH durante 2 segundos. Los datos de cada sensor se mostrarán durante 3 segundos.
• Para parar la exploración, pulse CH o MEM con el área de temperatura / humedad seleccionado.

NOTA Si selecciona un sensor que sólo temperatura, la humedad no se mostrará.

REGISTROS MÍNIMOS / MÁXIMOS

• Pulse MEM repetidamente para ver los registros máximos, mínimos y actual del sensor seleccionado.
• Mantenga pulsado MEM durante 2 segundos para borrar la memoria. Sonará un pitido para confirmar que los datos se han borrado.

TENDENCIA DE TEMPERATURA Y HUMEDAD

Las líneas de las tendencias se muestran a lado de las lecturas del la temperatura y la humedad.

TENDENCIA QUIETAAUMENTO CAIDA
TEMPERATURA
HUMEDAD

ZONA DE CONFORT

La zona de confort indica lo agradable que es el clima basándose en las medidas de la temperatura y la humedad.

ZONA TEMPERATURA HUMEDAD
MOJADO	Cualquiera >70%
CONFORTABLE	68-77°F(20-25°C)	40-70%
SECO	Cualquiera	<40%

NOTA Esta información se muestra en el área de humedad cuando se muestre la medida actual.

ÍNDICE DE CALOR

El índice de calor tiene 4 avisos para indicar que la temperatura es alta.

CATEGORÍA DEL AVISO	TEMPERATURA
	°C °F
Extremo Peligro	>54.5	>130
Peligro	40.5-54.4	105-130
Precaución Extrema	32.2-40.5	90-105
Precaución	26.6-32.2	80-90

Para ver el índice de calor:

1. Pulse SEL para navegar al área de temperatura. aparecerá a lado de área.
2. Pulse MODE para llegar al display de índice de calor.
3. Pulse CH para seleccionar el canal deseado.

NOTA Si las temperaturas son de menos de 26°C / 80°F, o el canal deseado no está funcionando, el índice de calor mostrará "NA".

ILUMINACIÓN

Pulse SNOOZE / LIGHT para usar la retroiluminación durante 8 segundos.

REINICIO DEL SISTEMA

El botón de REINICIO está situado en el compartimiento

para pilas de la unidad principal. Pulse REINICIO cuando cambie las pilas y siempre que el rendimiento no sea el esperado (por ejemplo, si no consigue conectar mediante frecuencia de radio con la unidad remota o el reloj controlado por radio).

NOTA Cuando pulsa RESET, toda la configuración volverá a los valores por defecto y perderá toda la información almacenada.

SEGURIDAD Y CUIDADO

Limpie el producto con un trapo húmedo y con un poco de detergente suave sin alcohol. Evite que el producto sufra caídas.

AVISOS

Este producto está diseñado para darle muchos años de servicio si es manejado como corresponde. Oregon Scientific no se hace responsable de cualquier uso del producto a parte de aquello especificados en el manual del usuario o cualquier alteración o reparaciones no aprobadas del producto. Lea las siguientes instrucciones:

• No sumerja el producto en agua. Esto puede producir un cortocircuito y dañar el producto.

• No exponga la unidad principal a una fuerza extrema, golpe o cambios bruscos de humedad y temperatura.

• No fuerce los componentes internos.

• No mezcle pilas nuevas y viejas ni de diferentes tipos.
• No use pilas recargables en este producto.
• Quite las pilas si va a guardar este producto durante un largo periodo de tiempo.
• No raye el display LCD.

NOTA Las especificaciones técnicas de este producto y los contenidos de esta guía de usuario están sujetos a cambios sin aviso. Las imágenes no se han dibujado a escala.

SOLUCIÓN DE PROBLEMAS

PROBLEMAS	SINTOMA REMEDIO
Barómetro	LecturasRaras	Ajuste altitud /unidad
Calendario día / mesExtraño		Cambiar el idioma
Reloj	No puede ajustar el reloj	Desactivar reloj atómico
	No Sincroniza automática-mente	1. Ajuste las Pilas2. Pulse RESET3. Active manual-mente el reloj atómico
Temperatura	Muestra “LLL” o “HHH”	Temperatura fuera de rango
Sensor Remoto	No localiza el sensor remoto	Comprobar las pilas
	No puede cambiar de canal	Comprobar sensores. Sólo hay un sensor funcionando

FICHA TÉCNICA

Tamaño de la unidad principal

L x A x A 195 x 26 x 192 mm

Unidad mb / hPa o inHg

Resolución 1 mb (0.03 inHg)

Altitud -100 a 2500 metros

(-328 a 2734 pies)

Display Soleado (día /noche), parcialmente nublado (día /

noche), nublado, lluvia, nevado

Unidad Remota(RTGR328N)

Frecuencia RF 433 MHz

Rango Hasta 70 metros (230 pies) sin obstrucciones

Trasmisión Aprox. Cada 1 minuto

No Canal. 1, 2, 3, 4 o 5

Unidad °C o °F

Reloj Radio Controlado

Sincronización Auto o Deshabilitado

Display de Reloj HH:MM:SS

Formato de la hora 12hr AM / PM (format MSF) 24hr (formato DCF)

Calendario DD/MM o MM/DD; Día de la semana en 1 de 5 idiomas (E, G, F, I, S)

Alarma Diaria & Predefinida; 2 minutos en volumen creciente

Snooze Snooze de 8 minutos

Alimentación de la unidad principal

Pilas 4 pilas UM-3 / AA 1,5V

Unidad remota Termo / Higro (temperatura / humedad)

Pilas 2 pilas UM-3 / AA 1,5V

NOTA Se recomienda usar pilas alcalinas con este producto para que funcione más tiempo.

SOBRE OREGON SCIETIFIC

Visite nuestra página web (www.oregonscientific.com) para conocer más sobre los productos de Oregon Scientific tales como: Reproductores MP3, juegos y productos de aprendizaje electrónico para niños, relojes de proyección, productos para la salud y el deporte, estaciones meteorológicas y teléfonos digitales y de conferencia. La página web también incluye información de contacto de nuestro departamento de Atención al Cliente, en caso de que necesite contactar con nosotros, a la vez que Preguntas Frecuentes y Descargas de los programas y controladores necesarios para nuestros productos.

Esperamos que encuentre toda la información que necesite en nuestra página web. En cualquier caso, si necesita contactar con el departamento de Atención al Cliente directamente, por favor visite www.oregonscientific.es la sección “Contáctenos” o llame al 902 338 368. Los residentes en EEUU pueden visitar www2.oregonscientific.com/service/default.asp o llamar al 1-800-853-8883.

DECLARACIÓN DE CONFORMIDAD CE

Por medio de la presente Oregon Scientific declara que el Estación Meteorológica Inalámbrica con Reloj con la hora mundial modelo BAR916HG cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE

PAÍSES BAJO LA DIRECTIVA RTTE

Todos los Países de la UE, Suiza

y Noruega

Registros mínimo e máximo 26

Para abrir o suporte:

O ícone de casa mostra o sensor remoto seleccionado.

Aumento de volume de 2 minutos
