T24 - Secadora de roupa Eudora - Manual de utilização gratuito

Tipo de produto	Secadora
Marca	Eudora
Modelo	T24
Dimensões (L x P x A)	597 x 711 x 683 mm
Alimentação elétrica	230 V, 50 Hz (modelos elétricos) / 230 V, 50 Hz (modelos a gás)
Tipo de gás (versão a gás)	Gás natural (2ª família, grupo H) ou GLP com kit de conversão
Capacidade de carga	7,8 kg máx. (roupa seca)
Temperaturas de secagem	Sem aquecimento, Média/Delicado, Alta/Normal
Temporizador	Programável (tecido infroissável, normal, delicado)
Sinal de fim de ciclo	Sim (nível sonoro variável)
Exaustão	Para o exterior obrigatório (duto rígido recomendado)
Filtro de fiapos	Deve ser limpo após cada uso
Segurança	Parada automática ao abrir a porta, proteção contra superaquecimento
Instalação	Nivelada, exaustão correta, conexão de gás por profissional
Reparabilidade	Peças disponíveis junto ao fabricante ou reparador credenciado
Pressão estática máx.	10 mm coluna de água
Comprimento máximo do duto (rígido, 0 curvas)	19,8 m (65 pés)
Classe energética	Não especificado
Nível de ruído	Variável (sem valor exato)

Perguntas frequentes - T24 Eudora

Qual é a capacidade máxima de carga da secadora Eudora T24?

A capacidade máxima é de 7,8 kg de roupa seca. Não sobrecarregue para uma secagem eficiente.

Como limpar o filtro de fiapos?

É necessário limpar o filtro de fiapos após cada uso. Retire-o, remova os fiapos à mão ou com um aspirador e recolocá-lo no lugar.

Pode-se usar a secadora sem exaustão para o exterior?

Não, a exaustão deve imperativamente ser feita para o exterior para evitar riscos de incêndio e acúmulo de gases combustíveis.

Quais tipos de gás são compatíveis com o modelo T24?

A secadora é fornecida para funcionar com gás natural (2ª família, grupo H). Uma conversão para GLP é possível com um kit específico (ref. 599P3).

Como selecionar a temperatura de secagem?

Use o botão de temperatura: posições Sem aquecimento, Média/Delicado (para tecidos delicados) ou Alta/Normal (para algodão e tecidos resistentes).

O que fazer em caso de cheiro de gás?

Não acender nenhum aparelho, não tocar nos interruptores, evacuar o local e ligar para a companhia de gás ou para os bombeiros a partir do exterior.

Qual é o comprimento máximo do duto de exaustão?

Para um duto metálico rígido de 102 mm de diâmetro e 0 curva, o comprimento máximo é de 19,8 m. Cada curva adicional reduz esse comprimento.

A secadora para se a porta for aberta?

Sim, o tambor para automaticamente ao abrir a porta. Não desative este dispositivo de segurança.

Como fazer a manutenção do interior da secadora?

Faça a limpeza do interior e do duto de exaustão em intervalos regulares por um profissional qualificado para evitar o acúmulo de fiapos.

Posso secar roupas de fibra de vidro?

Seque apenas se a etiqueta da roupa permitir. Em seguida, limpe o tambor com um pano úmido para remover o pó de fibra de vidro.

MANUAL DE UTILIZADOR T24 Eudora

Guarde estas instruções para consulta futura.

(Se a máquina mudar de proprietário, certifique-se de que é acompanhada deste manual.)

AVISO

PARA SUA SEGURANÇA, deve seguir as informações apresentadas neste manual para minimizar o risco de incêndio ou explosão ou evitar danos materiais, ferimentos pessoais ou morte.

W033PO

• Não guarde nem utilize gasolina ou outros gases ou líquidos inflamáveis junto deste ou de outros aparelhos.
  • O QUE FAZER SE CHEIRAR A GÁS:
• Não acenda nenhum electrodoméstico.
• Não mexa em nenhum interruptor eléctrico; não utilize nenhum telefone do prédio.
• Faça sair todas as pessoas do compartimento, edifício ou área.
• Chame imediatamente o fornecedor de gás utilizando um telefone próximo. Siga as instruções do fornecedor de gás.
• Se não conseguir contactar o fornecedor de gás, chame os bombeiros.
• A instalação e a assistência técnica deve ser efectuada por um instalador qualificado, uma agência de serviços de assistência ou pelo fornecedor de gás.

W052PO

IMPORTANTE: O comprador deve consultar a empresa fornecedora de gás local, para obter instruções sobre como actuar se o secador cheirar a gás. As instruções da companhia de gás bem como a nota relativa à SEGURANÇA e AVISO devem ser colocadas num local bem à vista junto do secador, para utilização pelo cliente.

PARA SUA SEGURANÇA

Não guarde nem utilize gasolina ou outros vapores ou líquidos inflamáveis junto deste ou de outros aparelhos.

W053PO

Suplemento de instalação/funcionamento

Índice

Informações de segurança.... 3

Explicação das mensagens de segurança.... 3

Instruções de segurança importantes .... 3

Instalação.... 6

Dimensões e características técnicas 6

Instalação da máquina de secar roupa 7

Passo 1: Posicionar e nivelar a máquina de secar roupa....7

Passo 2: Ligar o sistema de descarga da máquina de secar roupa....7

Passo 3: Ligar o tubo de fornecimento do gás (apenas para máquina de secar roupa a gás)...... 8

Passo 4: Limpar o interior da máquina de secar roupa ..... 9

Passo 5: Ligar a máquina de secar roupa à corrente eléctrica...... 9

Passo 6: Verificar a instalação 9

Verificar a fonte de calor 10

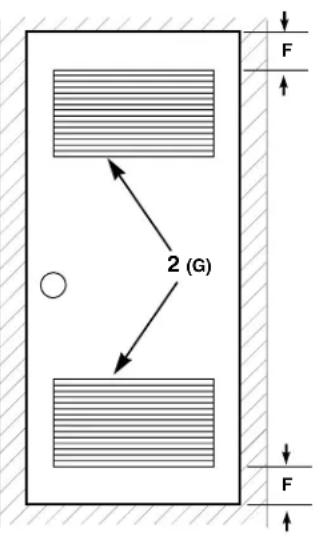

Requisitos de localização.... 13

Requisitos de descarga da máquina de secar roupa.... 14

Materiais do sistema de descarga.... 14

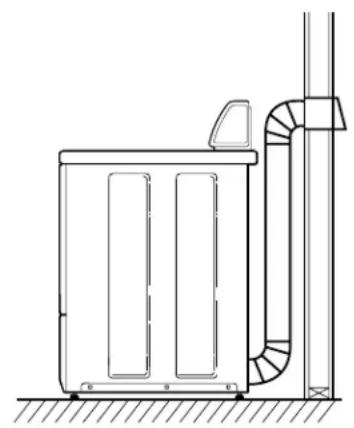

Requisitos de ar complementar.... 14

Direcção de descarga 16

Fluxo de ar da máquina de secar roupa.... 17

Funcionamento.... 18

Instruções de funcionamento 18

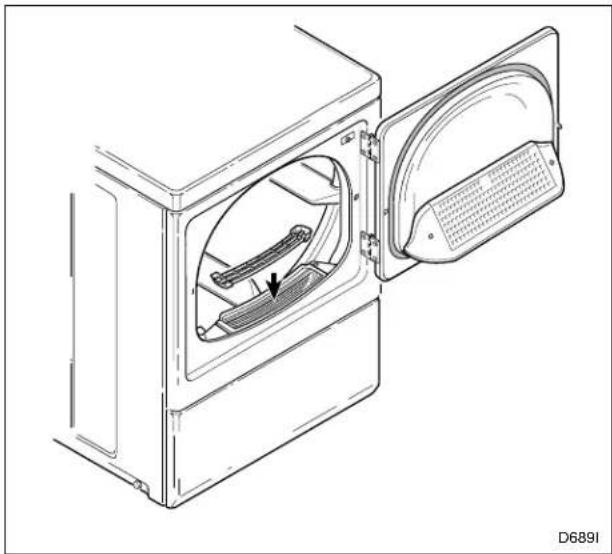

Passo 1: Limpar o filtro de cotão .... 18

Passo 2: Colocar a roupa.... 18

Passo 3: Fechar a porta de carregamento.... 18

Passo 4: Seleccionar a regulação da temperatura .... 18

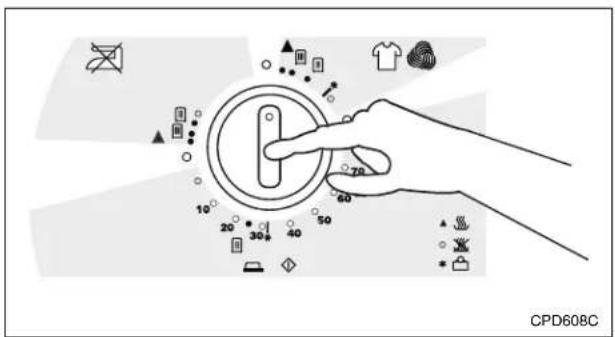

Passo 5: Regular o botão do temporizador .... 19

Passo 6: Pôr a máquina a funcionar ..... 19

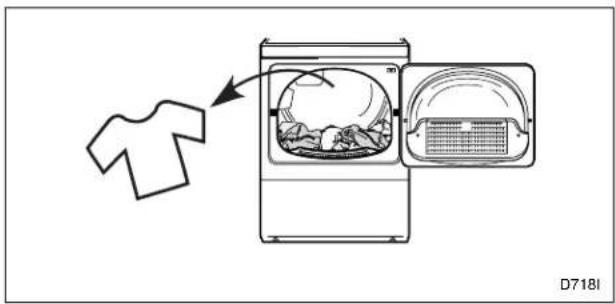

Passo 7: Retirar a roupa 19

Aviso sonoro de fim de ciclo 19

Eliminação da Unidade 20

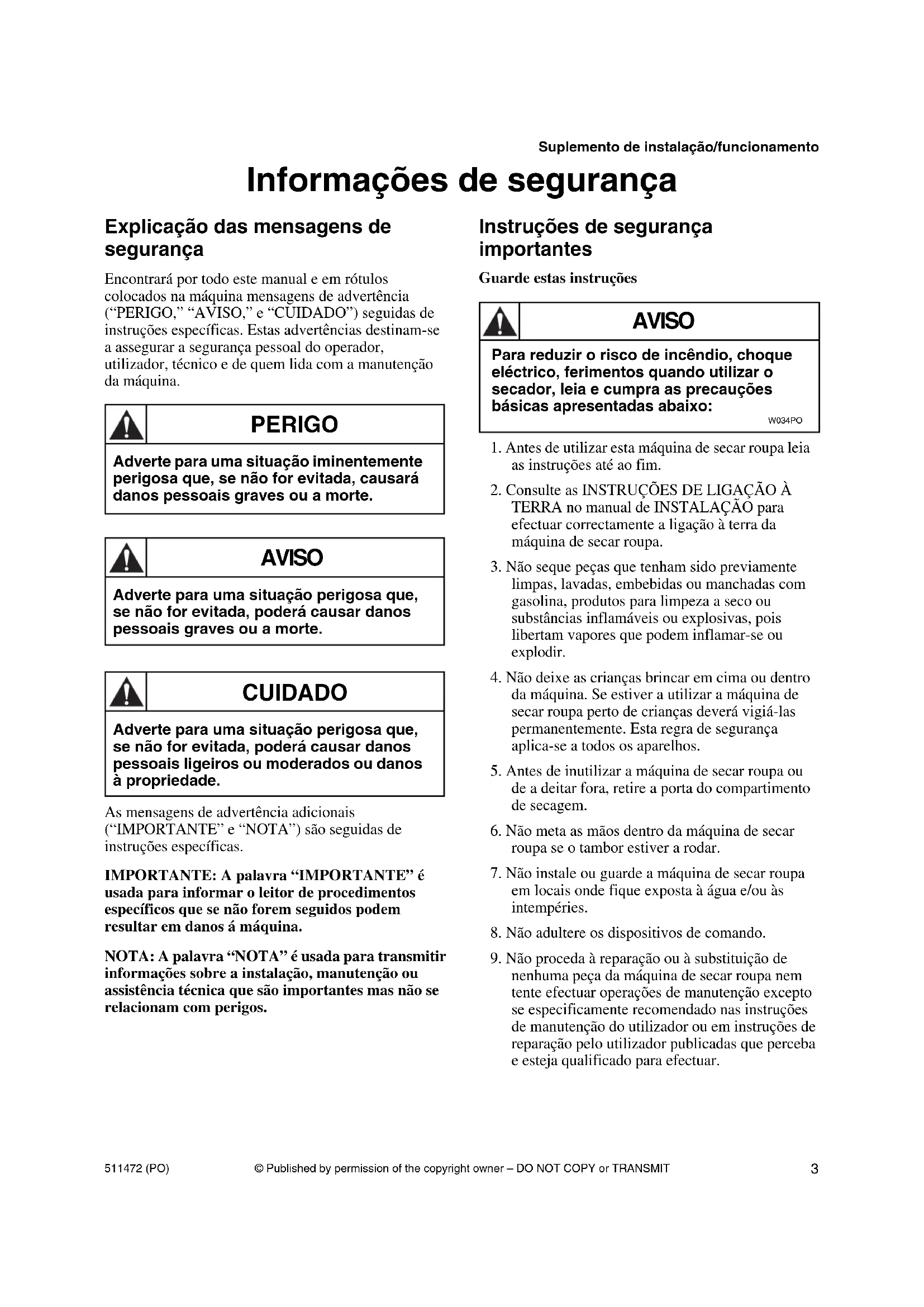

Informações de segurança

Explicação das mensagens de segurança

Encontrará por todo este manual e em rótulos colocados na máquina mensagens de advertência (“PERIGO,” “AVISO,” e “CUIDADO”) seguidas de instruções específicas. Estas advertências destinam-se a assegurar a segurança pessoal do operador, utilizador, técnico e de quem lida com a manutenção da máquina.

PERIGO

Adverte para uma situação iminentemente perigosa que, se não for evitada, causará danos pessoais graves ou a morte.

AVISO

Adverte para uma situação perigosa que, se não for evitada, poderá causar danos pessoais graves ou a morte.

CUIDADO

Adverte para uma situação perigosa que, se não for evitada, poderá causar danos pessoais ligeiros ou moderados ou danos à propriedade.

As mensagens de advertência adicionais (“IMPORTANTE” e “NOTA”) são seguidas de instruções específicas.

IMPORTANTE: A palavra “IMPORTANTE” é usada para informar o leitor de procedimentos específicos que se não forem seguidos podem resultar em danos á máquina.

NOTA: A palavra “NOTA” é usada para transmitir informações sobre a instalação, manutenção ou assistência técnica que são importantes mas não se relacionam com perigos.

Instruções de segurança importantes

Guarde estas instruções

AVISO

Para reduzir o risco de incêndio, choque eléctrico, ferimentos quando utilizar o secador, leia e cumpra as precauções básicas apresentadas abaixo:

W034PO

1. Antes de utilizar esta máquina de secar roupa leia as instruções até ao fim.
2. Consulte as INSTRUÇÕES DE LIGAÇÃO À TERRA no manual de INSTALAÇÃO para efectuar correctamente a ligação à terra da máquina de secar roupa.
3. Não seque peças que tenham sido previamente limpas, lavadas, embebidas ou manchadas com gasolina, produtos para limpeza a seco ou substâncias inflamáveis ou explosivas, pois libertam vapores que podem inflamar-se ou explodir.
4. Não deixe as crianças brincar em cima ou dentro da máquina. Se estiver a utilizar a máquina de secar roupa perto de crianças deverá vigiá-las permanentemente. Esta regra de segurança aplica-se a todos os aparelhos.
5. Antes de inutilizar a máquina de secar roupa ou de a deitar fora, retire a porta do compartimento de secagem.
6. Não meta as mãos dentro da máquina de secar roupa se o tambor estiver a rodar.
7. Não instale ou guarde a máquina de secar roupa em locais onde fique exposta à água e/ou às intempéries.
8. Não adultere os dispositivos de comando.
9. Não proceda à reparação ou à substituição de nenhuma peça da máquina de secar roupa nem tente efectuar operações de manutenção excepto se especificamente recomendado nas instruções de manutenção do utilizador ou em instruções de reparação pelo utilizador publicadas que perceba e esteja qualificado para efectuar.

Suplemento de instalação/funcionamento

1. Não utilize amaciadores ou produtos para eliminar a electricidade estática excepto se recomendado pelo fabricante dos referidos produtos.
2. Para reduzir o risco de incêndio, NÃO SEQUE plásticos ou artigos que contenham esponja de borracha ou tecidos com uma textura semelhante à da borracha.
3. Limpe SEMPRE o filtro de cotão após cada carga. A existência de uma camada de cotão no filtro reduz a eficácia e prolonga o tempo de secagem.
4. Não deixe acumular cotão, poeira ou sujidade junto da abertura de descarga e área adjacente.
5. O interior da máquina de secar roupa e o tubo de descarga têm de ser limpos periodicamente por um técnico de manutenção qualificado.
6. Se não instalar, utilizar e fizer a manutenção do secador de acordo com as instruções do fabricante ou se os componentes respectivos estiverem danificados ou não forem utilizados correctamente, a utilização do secador pode expô-lo a substâncias existentes no combustível ou produzidas pela combustão do mesmo que podem provocar a morte ou doenças graves e que são reconhecidas pelo Estado da Califórnia como causadoras de cancro, defeitos congénitos ou outros danos no aparelho reprodutor.
7. A máquina de secar roupa não funciona com a porta do tambor aberta. NÃO faça uma derivação do interruptor de segurança da porta para permitir que a máquina de secar roupa funcione com a porta aberta. Se abrir a porta a máquina de secar roupa pára de funcionar. Se, quando abrir a porta, o tambor não parar completamente de rodar ou começar a rodar sem que tenha premido o mecanismo de arranque (START), não utilize a máquina de secar roupa. Desligue a máquina de secar roupa e chame um técnico de assistência.

8. Não coloque artigos sujos com óleo de cozinha ou vegetal na máquina de secar roupa, pois estes óleos não saem com a lavagem. O tecido pode incendiar-se devido aos restos de óleo.

9. Para reduzir o risco de incêndio, NÃO coloque na máquina de secar roupa tecidos com resíduos de substâncias inflamáveis como óleo de máquinas, produtos químicos inflamáveis, diluente, etc., nem qualquer artigo que contenha cera ou químicos como os existentes nos esfregões e panos de limpeza ou qualquer artigo que tenha sido limpo a seco em casa com solvente para limpeza a seco.

10. Utilize a máquina de secar roupa apenas para os fins a que se destina, ou seja, secar roupa.
11. Desligue sempre a máquina de secar roupa da electricidade antes de efectuar qualquer operação de manutenção. Desligue o cabo de alimentação puxando pela ficha e não pelo cabo.
12. Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou unidade especial fornecido pelo fabricante ou pelo seu técnico de assistência.
13. Instale a máquina de secar roupa de acordo com as INSTRUÇÕES DE INSTALAÇÃO. Todas as ligações eléctricas, ligação à terra e fornecimento de gás devem respeitar os regulamentos locais e ser efectuadas por técnicos devidamente licenciados para o efeito, quando necessário. Não proceda você mesmo à instalação da máquina, a menos que tenha os conhecimentos adequados!
14. Retire a roupa imediatamente depois da máquina de secar roupa parar.
15. Leia e siga sempre as instruções do fabricante existentes nos pacotes dos produtos para a roupa e produtos de limpeza. Cumpra todos os avisos e precauções. Para reduzir o risco de envenamento ou queimaduras causadas por produtos químicos, guarde-os sempre fora do alcance das crianças (de preferência num armário fechado).
16. Não seque cortinas e reposteiros de fibra de vidro excepto se a etiqueta indicar que o pode fazer. Se as secar, limpe o tambor com um pano húmido para retirar as partículas de fibra de vidro.

17. Cumpra SEMPRE as instruções da etiqueta de recomendações do fabricante.

18. Nunca utilize a máquina de secar roupa com as protecções e/ou os painéis desmontados.

19. NÃO utilize a máquina de secar roupa se faltarem peças ou se a mesma tiver peças partidas.
20. NÃO faça nenhuma derivação dos dispositivos de segurança.
21. Se a instalação, manutenção e/ou utilização desta máquina não for executada segundo as instruções do fabricante, tal poderá provocar ferimentos graves e/ou danos materiais.

IMPORTANTE: Os vapores dos solventes das máquinas de limpeza a seco produzem ácidos quando atravessam o aquecedor da unidade de secagem. Estes ácidos são corrosivos para a máquina de secar roupa bem como para a roupa que está a secar. Verifique se o ar complementar não tem vapores de solventes.

IMPORTANTE: Providencie uma instalação correcta da sua máquina de secar roupa. Não proceda você mesmo à instalação da máquina, a menos que tenha os conhecimentos adequados!

NOTA: Os AVISOS e INSTRUÇÕES DE SEGURANÇA IMPORTANTES presentes neste manual não cobrem todas as condições e situações possíveis. A instalação, manutenção ou utilização da máquina de secar roupa deverá ser levada a cabo com bom senso, cuidado e atenção.

Contacte o seu revendedor, distribuidor, técnico de assistência ou fabricante sempre que surgirem problemas ou situações que não perceba.

Suplemento de instalação/funcionamento

Instalação

Dimensões e características técnicas

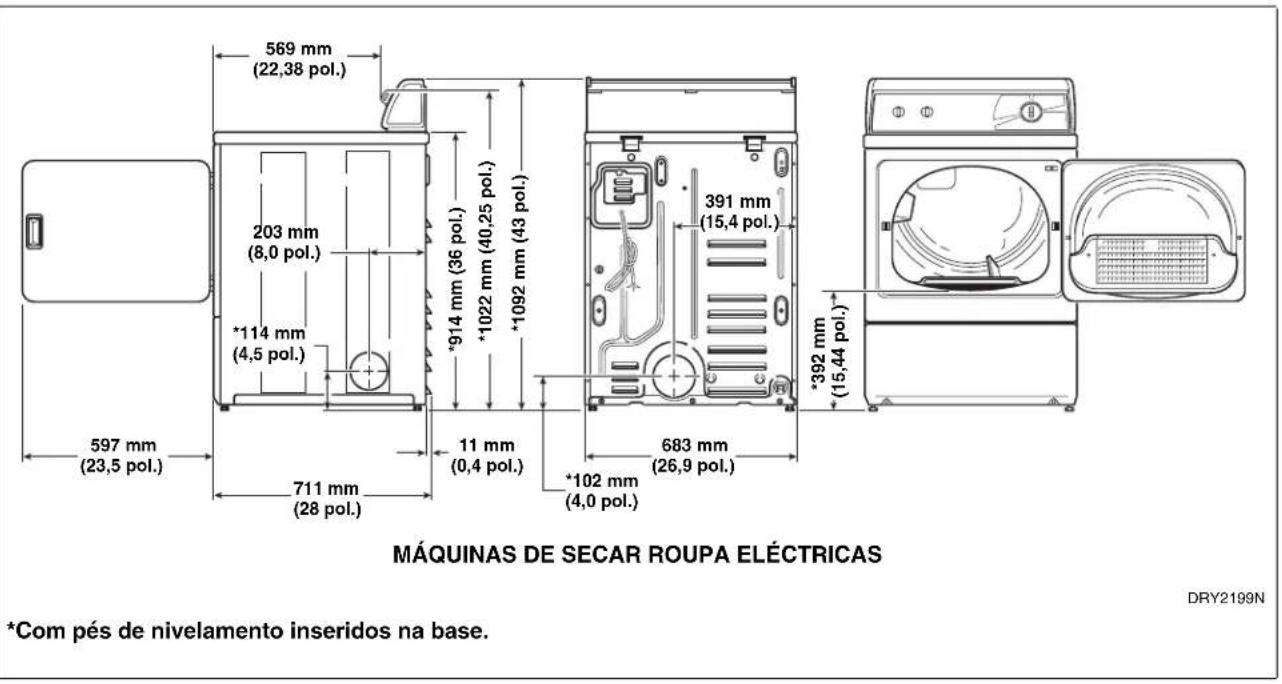

MÁQUINAS DE SECAR ROUPA ELÉCTRICAS *Com pés de nivelamento inseridos na base. DRY2199N

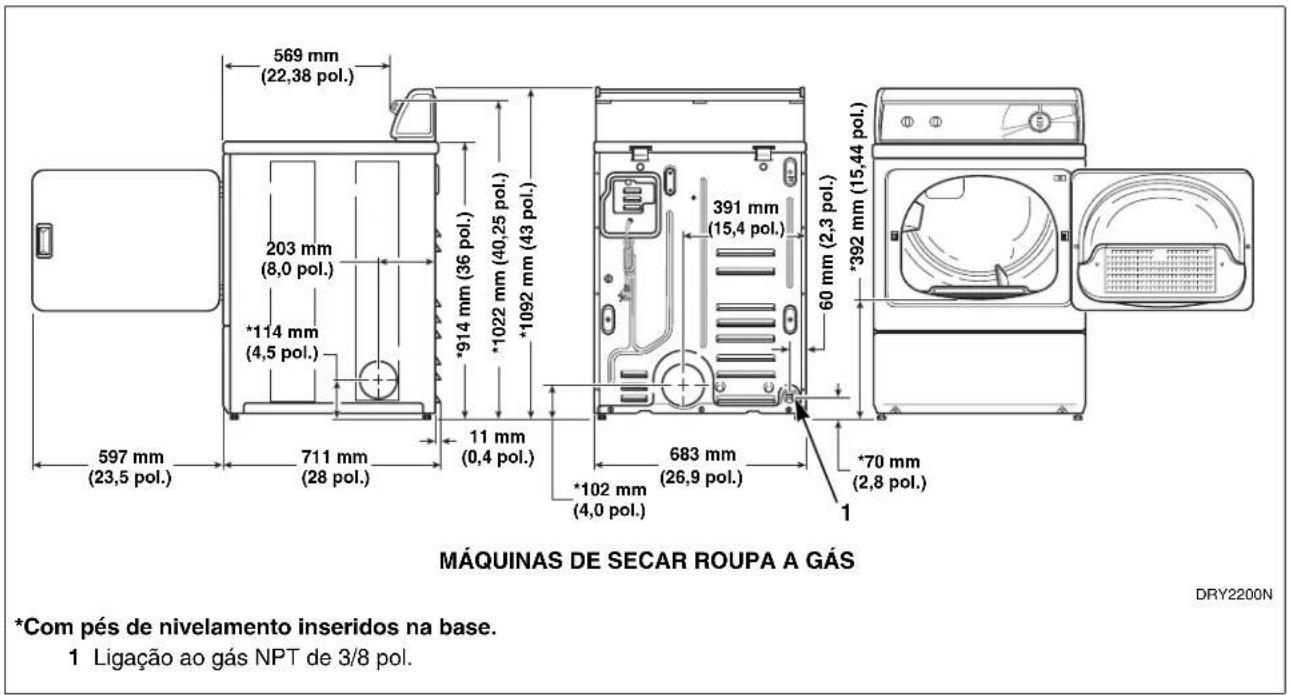

MÁQUINAS DE SECAR ROUPA A GÁS *Com pés de nivelamento inseridos na base. 1 Ligação ao gás NPT de 3/8 pol. DRY2200N

Instalação da máquina de secar ruppa

NOTA: Este manual é apenas um suplemento. Para obter instruções completas, consulte o manual de instalação/funcionamento.

Passo 1: Posicionar e nivelar a máquina de secar roupa

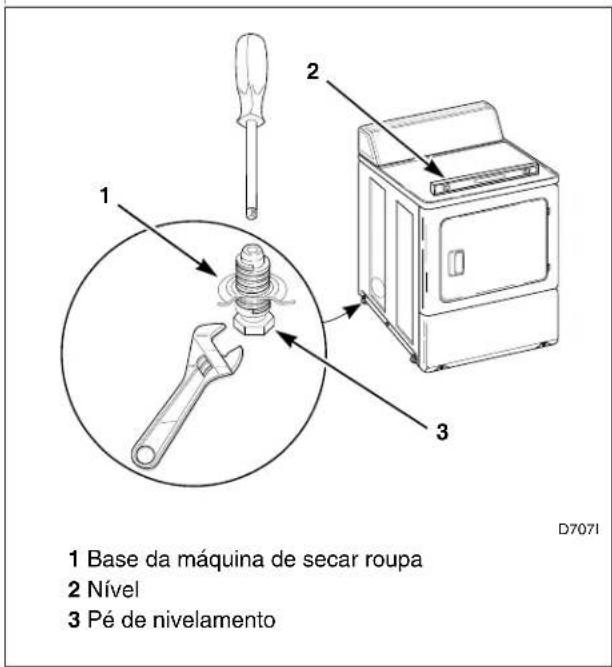

1 Base da máquina de secar roupa 2 Nível 3 Pé de nivelamento D7071

Figura 1

Passo 2: Ligar o sistema de descarga da máquina de secar roupa

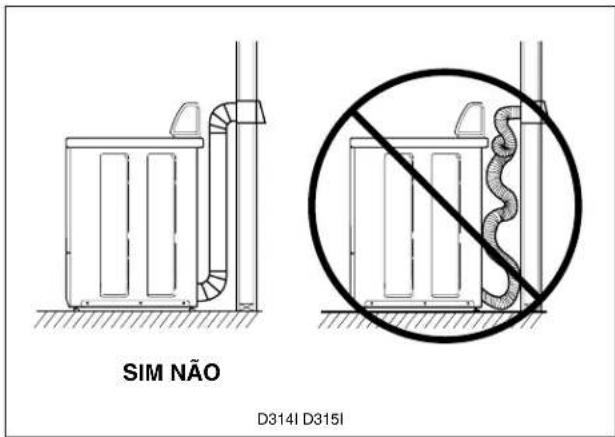

AVISO Um secador produz cotão que se pode incendiar. Para reduzir o risco de incêndio e a acumulação de gás de combustão, o secador TEM de ter uma saída de exaustão para o exterior. W116PO

Suplemento de instalação/funcionamento

Passo 3: Ligar o tubo de fornecimento do gás (apenas para máquina de secar roupa a gás)

Para obter mais assistência, consulte a secção sobre Requisitos de gás.

1. Certifique-se que a sua máquina de secar roupa está equipada para utilização com o tipo de gás existente na lavandaria.

2. Retire a tampa de transporte da ligação para gás existente na parte traseira da máquina de secar roupa.

3. Ligue ao tubo de fornecimento de gás.

4. Aperte bem todas as ligações.

5. Para obter informação sobre a ligação de gás liquefeito (L.P.), consulte a secção sobre Requisitos de gás.

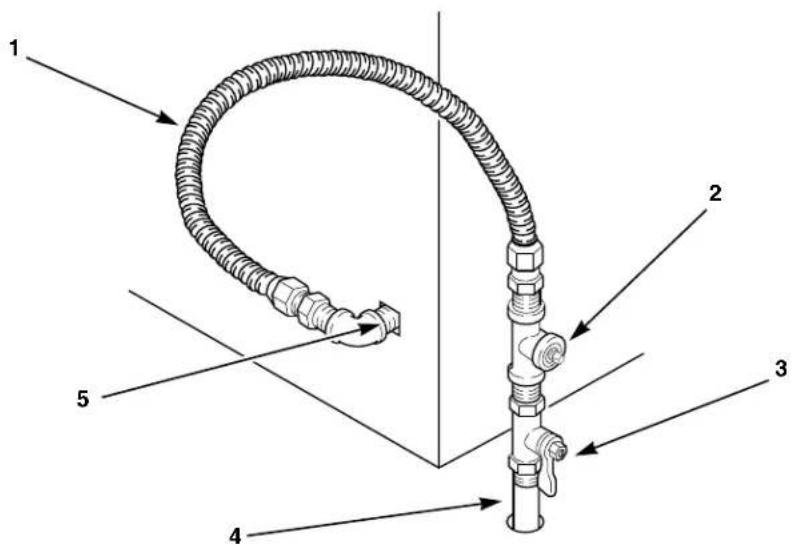

1 Novo conector flexível de aço inoxidável – Utilizar apenas se permitido pela legislação local (utilizar o conector certificado de Design CSA)

2 Bujão do tubo NPT de 1/8 pol. (para verificar a pressão de gás de entrada)

3 Válvula de corte do gás para o equipamento – Instalada a 1,8 m (6 pés) da máquina de secar roupa

4 Tubo de ferro preto Comprimento inferior a 6.1 m (20 pés.) – Utilizar um tubo de 9,5 mm (3/8 pol.) Comprimento superior a 6,1 m (20 pés) – Utilizar tubo de 12,7 mm (1/2 pol.)

5 Ligação ao gás NPT de 3/8 pol.

Figura 3

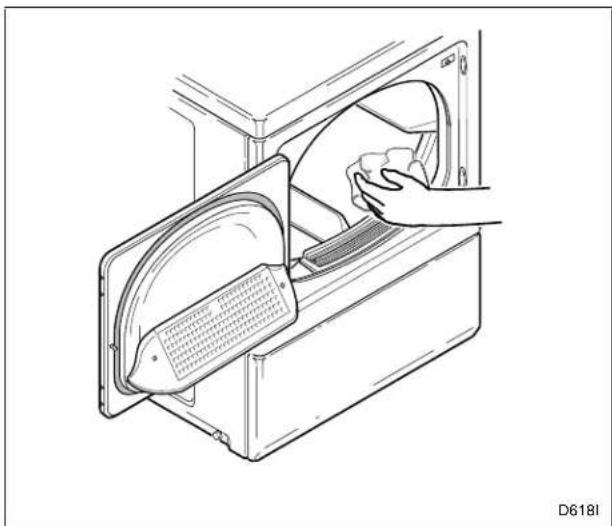

Passo 4: Limpar o interior da máquina de secar roupa

Figura 6
Passo 6: Verificar a instalação

Passo 5: Ligar a máquina de secar roupa à corrente eléctrica

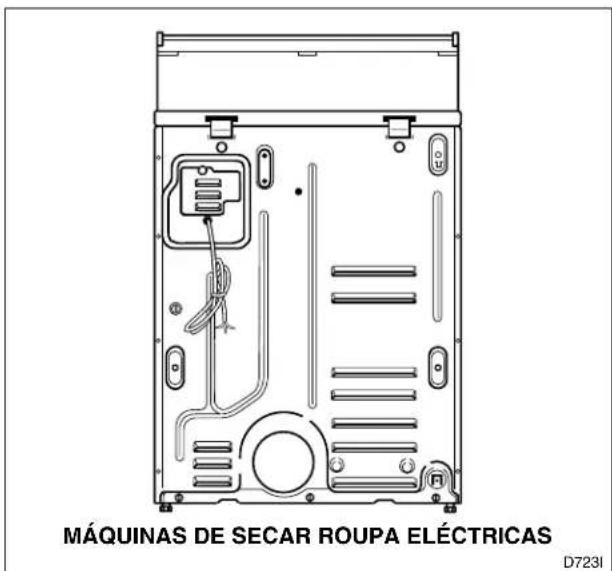

MÁQUINAS DE SECAR RÓUPA ELÉCTRICAS D723I

Figura 5

Suplemento de instalação/funcionamento

Verificar a fonte de calor

NOTA: Este manual é apenas um suplemento. Para obter instruções completas, consulte o manual de instalação/funcionamento.

Fecha a porta de carregamento e coloque a máquina em funcionamento numa temperatura elevada (consulte a secção Funcionamento). Depois de a máquina de secar roupa funcionar durante três minutos, o ar de saída ou o tubo de descarga deverão estar quentes.

Máquinas de secar roupa a gás

IMPORTANTE: Esta operação deverá ser efectuada apenas por pessoal qualificado.

AVISO

Para reduzir o risco de ferimentos graves ou morte, o painel frontal inferior deve estar colocado durante o funcionamento normal.

W158PO

NOTA: Este manual é apenas um suplemento. Para obter instruções completas, consulte o manual de instalação/funcionamento.

Consulte a placa de série quanto aos requisitos.

MODELOS MONOFÁSICOS

(Instalação de 230 Volt, 50 Hertz, 2 fios mais terra, 30 Amp)

MODELOS TRIFÁSICOS

(Instalação de 400/240 Volt, 50 Hertz, 4 fios mais terra, 10 Amp)

NOTA: Consulte o kit 756P3 para obter instruções de conversão de Delta para Wye.

AVISO

Para reduzir o risco de incêndio, choque eléctrico, ferimentos graves ou morte, todos os fios e ligações a terra TÊM de respeitar os códigos eléctricos locais. O cliente é responsável por fazer verificar os fios e os fusíveis por um técnico qualificado para se certificar de que o local onde está instalado secador tem uma potência eléctrica suficiente para utilização do secador de roupa.

W458PO

Para ligar o cabo de alimentação trifásico fornecido (400 Volt WYE):

1. Retire o painel de acesso ao sistema eléctrico situado na parte traseira da máquina.
2. Ligue os fios do cabo de alimentação conforme ilustrado na Figura 7.
3. Ligue o redutor de tensão, fornecido com a máquina, ao cabo de alimentação, em conformidade com todos os códigos e regulamentos locais.
4. Volte a colocar o painel de acesso.

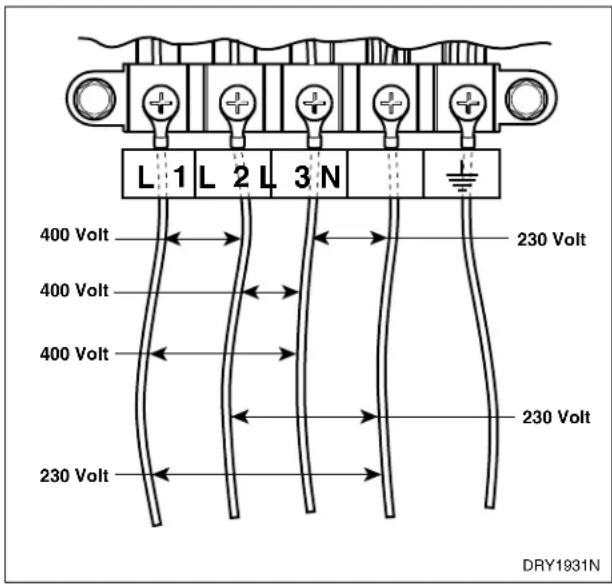

L 1 L 2 L 3 N 400 Volt 400 Volt 400 Volt 230 Volt 230 Volt DRY1931N

Figura 7

Instruções de cablagem e ligação à terra

A máquina de secar roupa deve estar ligada a um sistema de cablagem permanente de metal com ligação à terra; ou deverá ser instalado um condutor para ligação à terra juntamente com os condutores do circuito e ligado ao eléctrodo metálico de protecção à terra do equipamento existente na máquina de secar roupa.

NOTA: A tomada eléctrica deverá estar situada num local de fácil acesso com a máquina instalada. Se a máquina possuir uma instalação eléctrica reforçada, é necessário um disjuntor intermédio com uma distância de 3 mm [335-1 (22.2)].

Máquinas de secar roupa a gás

NOTA: Este manual é apenas um suplemento. Para obter instruções completas, consulte o manual de instalação/funcionamento.

(Instalação de 230 Volt, 50 Hertz, 2 fios mais terra, 10 Amp)

AVISO

Para reduzir o risco de incêndio, choque eléctrico, ferimentos graves ou morte, o fornecimento de energia eléctrica a um secador a gás TEM de respeitar os códigos eléctricos locais. O fornecimento de gás a um secador de gás tem de obedecer aos códigos e regulações locais ou, se não existirem, à última edição do National Fuel Gas Code ANSI Z223.1.

W238PO

Esta máquina foi concebida para ser utilizada num circuito eléctrico monofásico de dois fios mais terra, de 230 Volt, 50 Hertz, com fusíveis da amperagem indicada na placa de série.

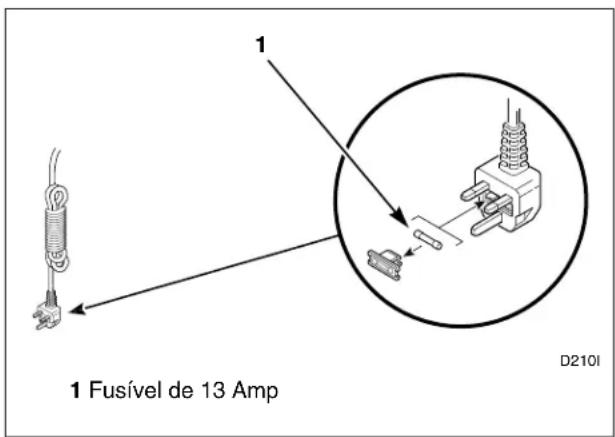

1 Fusível de 13 Amp D210I

Figura 8

Suplemento de instalação/funcionamento

Requisitos de gás

NOTA: Este manual é apenas um suplemento. Para obter instruções completas, consulte o manual de instalação/funcionamento.

Máquinas de secar roupa a gás

(6,2 kW)

Débito de gás = 0,55 m³/hr

NOTA: Este aparelho deverá ser instalado em conformidade com a regulamentação em vigor.

NOTA: Esta máquina é fornecida de fábrica para funcionamento com gás natural [2ª Família, Grupo H (E)] a uma pressão nominal de entrada de 20 mbar para utilização nos países GB/IE/PT/ES/IT. Para instalação noutros países da UE e/ou conversão para gás liquefeito (L.P.), consulte o respectivo distribuidor. NÃO ligue a máquina de secar roupa a gás liquefeito sem consultar o distribuidor e/ou sem efectuar a devida conversão de acordo com as instruções de conversão (Kit de Conversão 599P3).

Ajustes de altitude para gás natural
Altitude Tamanho do orifício					N° peça
m pés # mm pol.
915 3000 43 2,26		0,0890	503778
1830 6000 44 2,18		0,0860	58719
2440 8000 45 2,08		0,0820	503779
2740 9000 46 2,06		0,0810	503780
3050 10.000		47 1,99	0,0785 50	3781

Tabela 1

A máquina de secar roupa tem de ser isolada do sistema de tubagem de fornecimento de gás fechando a válvula de corte do gás para o equipamento durante qualquer teste de pressão do sistema de tubagem de gás a pressões teste iguais ou inferiores a 50 mbar.

AVISO

Para reduzir o risco de fugas de gás, incêndio ou explosão:

• O secador deve ser ligado ao tipo de gás indicado na placa localizada no recesso da porta.
• Utilize um novo conector flexível em aço inoxidável.
• Utilize um composto para a junta das tubagens não solúvel em gás liquefeito. (Liquefied Petroleum), ou uma fita de Teflon, em todas as roscas das tubagens.

- Purgue o ar e os sedimentos do tubo de alimentação de gás antes de o ligar ao secador. Antes de apertar a ligação, purgue o ar restante do tubo de gás ligado ao secador até detectar o cheiro do gás. Este passo é necessário para evitar a contaminação da válvula de gás.

- Não utilize uma chama acesa (vela, fosfóros, isqueiro, etc) para verificar fugas de gás. Utilize um fluído de detecção de fugas não corrosivo.

- Qualquer desmontagem que necessite de ferramentas deve ser executada por um técnico de assistência qualificado.

W316PO

Requisitos de localização

NOTA: Este manual é apenas um suplemento. Para obter instruções completas, consulte o manual de instalação/funcionamento.

B A A

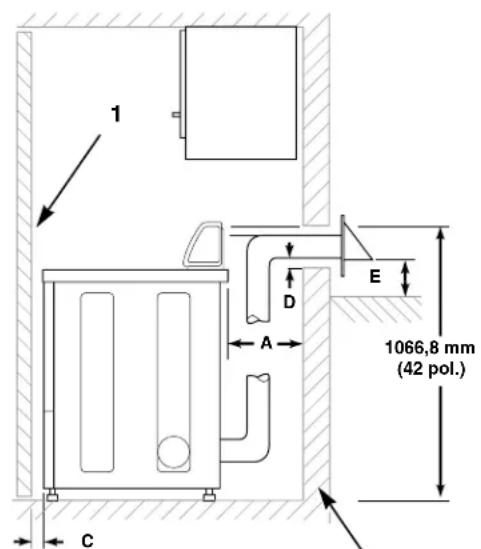

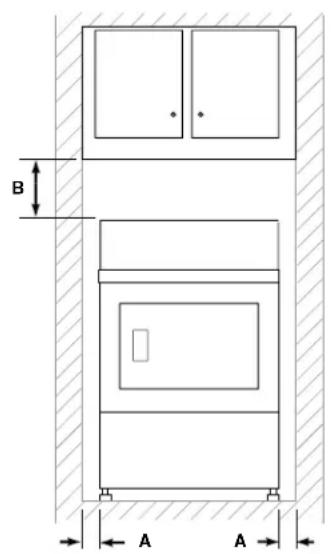

VISTA FRONTAL (sem porta do armário)

1 D A E 1066,8 mm (42 pol.) C

VISTA LATERAL (porta do armário)

F 2 (G) F

VISTA FRONTAL (porta do armário)

D8231

Área Instalação em alcova/independente Instalação em armário
A 0 mm (0 pol.) mínimo 0 mm (0 pol.) mínimo
B 304,8 mm (12 pol.) mínimo 304,8 mm (12 pol.) mínimo
C Não se aplica 50,8 mm (2 pol.) mínimo
D 50,8 mm (2 pol.) mínimo 50,8 mm (2 pol.) mínimo
E	304,8 mm (12 pol.) mínimo 304,8 mm (12 pol.) mínimo
F	Não se aplica 76,2 mm (3 pol.)
G Não se aplica 1016 mm		^2 /aberto ( 40 pol ^2 )

1 Porta do armário

3 Parede exterior do recinto

2 Aberturas de ar centradas (2 aberturas no mínimo)

Figura 9

Suplemento de instalação/funcionamento

Requisitos de descarga da máquina de secar roupa

NOTA: Este manual é apenas um suplemento. Para obter instruções completas, consulte o manual de instalação/funcionamento.

AVISO

Um secador produz cotão que se pode incendiar. Para reduzir o risco de incêndio e a acumulação de gás de combustão, o secador TEM de ter uma saída de exaustão para o exterior.

W116PO

Este aparelho de gás contém ou produz um produto químico ou produtos químicos que podem provocar a morte ou doenças graves e que são considerados pela Estado da Califórnia como causa de cancro, anomalias congénitas ou outras anomalias de reprodução. Para reduzir o risco das substâncias existentes no combustível ou provenientes da combustão respectiva, verifique se este aparelho é instalado, utilizado e mantido de acordo com as instruções descritas neste manual.

W115PO

Para reduzir o risco de incêndio e acumulação de gases de combustão NÃO faça a descarga do ar do secador através de um buraco de uma janela, respiradouro de gás, chaminé ou área fechada sem ventilação, como uma parede de um sótão, tecto, acesso ou espaço fechado de um edifício.

W045PO

Para reduzir o risco de incêndio, NÃO utilize tubagens de plástico ou de folha fina para fazer a exaustão do secador.

W354PO

IMPORTANTE: Se não for efectuada a descarga correcta da máquina de secar roupa a garantia ficará anulada.

Materiais do sistema de descarga

NOTA: Os materiais de ventilação não são fornecidos com a máquina de secar roupa (deverão ser obtidos localmente).

Recomenda-se a utilização de tubos metálicos rígidos. Também pode utilizar tubos metálicos flexíveis não combustíveis.

Requisitos de ar complementar

Uma máquina de secar roupa tem uma descarga de ar de 85 litros por segundo (180 cfm) (medidos atrás da máquina), devendo ser fornecido ar complementar em quantidade suficiente para substituir o ar descarregado por cada máquina de secar.

Suplemento de instalação/funcionamento

Direcção de descarga

A máquina de secar roupa pode ter descarga de ar para o exterior na parte traseira, lateral esquerda, lateral direita ou na base da máquina. EXCEPÇÃO: As máquinas de secar roupa a gás não podem ser ventiladas pelo lado esquerdo devido ao compartimento do queimador.

Suplemento de instalação/funcionamento

Funcionamento

Instruções de funcionamento

NOTA: Este manual é apenas um suplemento. Para obter instruções completas, consulte o manual de instalação/funcionamento.

Passo 1: Limpar o filtro de cotão

Passo 4: Seleccionar a regulação da temperatura

DRY472N	Sem calor
DRY473N	Temperatura média/Roupas delicadas
DRY474N	Temperatura alta/Normal – Não engomar

Passo 5: Regular o botão do temporizador

Seleção tecido/regulação temperatura

	DRY477N	Não engomar
	DRY481N	Normal
	DRY484N	Roupa delicada
	DRY485N	Tempo secagem
[###]	DRY478N	Calor
[###]	DRY479N	Sem calor
[04HT]	DRY482N	Menos seco
[CZDN]	DRY483N	Mais seco

Passo 6: Pôr a máquina a funcionar

Carregue no botão do temporizador para pôr a máquina a funcionar.

CPD60BC

Figura 15

Passo 7: Retirar a roupa

D718I

Figura 16

Aviso sonoro de fim de ciclo

(HK7X)DRY475N	Nível do som
DRY476N	Gama de som (Baixo a Alto)

Suplemento de instalação/funcionamento

Eliminação da Unidade

Este equipamento está classificado de acordo com a directiva europeia 2002/96/CE relativa a Resíduos de Equipamentos Eléctricos e Electrónicos (REEE).

Este símbolo no produto ou na respectiva embalagem indica que este produto não deverá ser tratado como resíduo doméstico. Consulte Figura 17. Em vez disso, deverá ser entregue no ponto de recolha adequado para reciclagem de equipamento eléctrico e electrónico. Garantir que este produto é eliminado correctamente ajudará a evitar potenciais consequências negativas para o meio ambiente e para a saúde humana, que poderiam resultar do manuseio inadequado dos resíduos deste produto. A reciclagem de materiais ajudará a conservar recursos naturais. Para informações mais detalhadas sobre a reciclagem deste produto, queira contactar o município local, o serviço de eliminação de resíduos domésticos ou a fonte da qual este produto foi adquirido.

MIX1N

Figura 17

Torktumlare
