Producttype	Wasdroger
Merk	Eudora
Model	T24
Afmetingen (L x B x H)	597 x 711 x 683 mm
Elektrische voeding	230 V, 50 Hz (elektrische modellen) / 230 V, 50 Hz (gaspmodellen)
Gastype (gasversie)	Aardgas (2e familie, groep H) of LPG met conversiekit
Laadcapaciteit	7,8 kg max (droog wasgoed)
Droogtemperaturen	Zonder verwarming, Gemiddeld/Delicaat, Hoog/Normaal
Timer	Programmeerbaar (kreukvrij, normaal, delicaat)
Einde cyclus signaal	Ja (variabel geluidsniveau)
Afvoer	Naar buiten verplicht (stijve leiding aanbevolen)
Pluizenfilter	Na elk gebruik reinigen
Veiligheid	Automatische stop bij openen deur, bescherming tegen oververhitting
Installatie	Waterpas, correcte afvoer, gasaansluiting door professional
Repareerbaarheid	Onderdelen beschikbaar via fabrikant of erkende reparateur

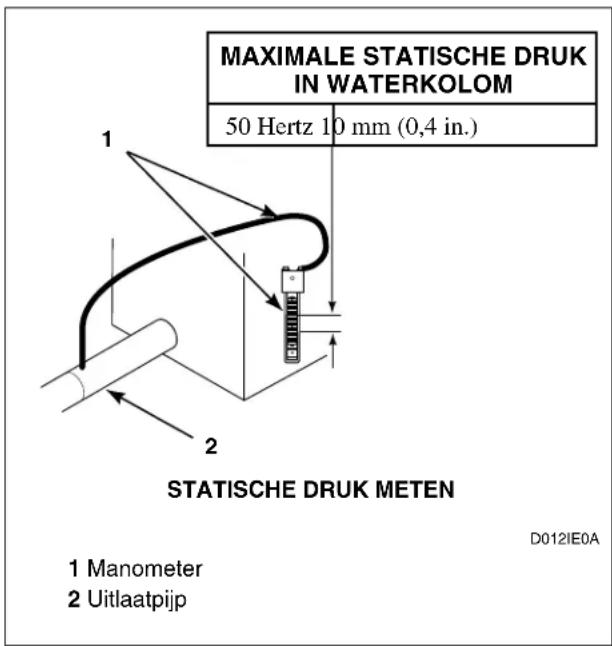

Maximale statische druk	10 mm waterkolom
Maximale leidinglengte (stijf, 0 bochten)	19,8 m (65 voet)
Energielabel	Niet gespecificeerd
Geluidsniveau	Variabel (geen exacte waarde)

Veelgestelde vragen - T24 Eudora

Wat is de maximale laadcapaciteit van de Eudora T24 wasdroger?

De maximale capaciteit is 7,8 kg droog wasgoed. Niet overbeladen voor een effectieve droging.

Hoe moet ik het pluizenfilter reinigen?

Reinig het pluizenfilter na elk gebruik. Verwijder het, haal het pluis er met de hand of met een stofzuiger af, en plaats het terug.

Kan ik de wasdroger gebruiken zonder afvoer naar buiten?

Nee, de afvoer moet absoluut naar buiten worden geleid om brandrisico en ophoping van brandbare gassen te voorkomen.

Welke gastypen zijn compatibel met model T24?

De wasdroger wordt geleverd voor gebruik op aardgas (2e familie, groep H). Omschakeling naar LPG is mogelijk met een speciale kit (ref. 599P3).

Hoe selecteer ik de droogtemperatuur?

Gebruik de temperatuurknop: standen Zonder verwarming, Gemiddeld/Delicaat (voor delicate stoffen) of Hoog/Normaal (voor katoen en stevige stoffen).

Wat moet ik doen als ik gas ruik?

Geen apparaten aanzetten, geen schakelaars gebruiken, de ruimte verlaten en het gasbedrijf of de brandweer van buitenaf bellen.

Wat is de maximale lengte van de afvoerleiding?

Voor een stijve metalen leiding van 102 mm diameter en 0 bochten is de maximale lengte 19,8 m. Elke extra bocht verkort deze lengte.

Stopt de wasdroger als de deur wordt geopend?

Ja, de trommel stopt automatisch bij het openen van de deur. Omzeil dit veiligheidsmechanisme niet.

Hoe onderhoud ik de binnenkant van de wasdroger?

Laat de binnenkant en de afvoerleiding regelmatig reinigen door gekwalificeerd personeel om ophoping van pluis te voorkomen.

Mag ik kleding van glasvezel drogen?

Alleen drogen als het kledinglabel het toestaat. Veeg daarna de trommel af met een vochtige doek om glasvezelstof te verwijderen.

GEBRUIKSAANWIJZING T24 Eudora

SECADORAS ELÉCTRICAS 569 mm (22,38 plg) 203 mm (8,0 plg) *114 mm (4,5 plg) 597 mm (23,5 plg) 711 mm (28 plg) 11 mm (0,4 plg) *914 mm (36 plg) *1022 mm (40,25 plg) *1092 mm (43 plg) 391 mm (15,4 plg) 683 mm (26,9 plg) *102 mm (4,0 plg) *392 mm (15,44 plg)

569 mm (22,38 plg) 203 mm (8,0 plg) *114 mm (4,5 plg) *914 mm (36 plg) *1022 mm (40,25 plg) *1092 mm (43 plg) 11 mm (0,4 plg) 597 mm (23,5 plg) 711 mm (28 plg) 683 mm (26,9 plg) *102 mm (4,0 plg) *70 mm (2,8 plg) 1 SECADORAS DE GAS

Droogtrommel voor kleding

Bewaar deze voorschriften voor toekomstige verwijzing. (Indien een ander eigenaar van deze machine wordt, dan moet deze handleiding de machine vergezellen.)

WAARSCHUWING

VOOR UW VEILIGHEID moet de informatie in deze handleiding worden opgevolgd om de kans op brandgevaar of ontploffing te minimaliseren of om eigendomsschade, persoonlijk letsel of de dood te voorkomen.

W033DU

• Geen benzine of andere brandbare gassen en vloeistoffen opslaan in de omgeving van dit of een ander apparaat.
  • WAT TE DOEN ALS U GAS RUIKT:
• Probeer niet om een apparaat te starten.
• Raak geen elektrische schakelaar aan en gebruik geen enkele telefoon in uw gebouw.
• Ledereen moet de kamer, het gebouw of gebied verlaten.
• Bel onmiddellijk uw gasleverancier met een telefoon van de buren. Volg de instructies van de gasleverancier op.
• Indien u uw gasleverancier niet kunt bereiken, bel dan de brandweer.
• Installatie en onderhoud moet worden uitgevoerd door een bevoegde installateur, onderhoudsagentschap of de gasleverancier.

W052DU

BELANGRIJK: De koper moet de plaatselijke gasvoorziening raadplegen voor gesuggereerde en op te volgen instructies als de gebruiker van de droogmachine gas ruikt. De instructies van de gasvoorziening plus het bericht over VEILIGHEID en WAARSCHUWINGEN, hier direct boven, moeten op een opvallende plaats dichtbij de droogmachine voor klantengebruik worden opgehangen.

VOOR UW VEILIGHEID

Geen benzine of andere brandbare gassen of vloeistoffen opslaan in de omgeving van dit of een ander apparaat.

W053DU

Installatie-/bedieningsaanvulling

Inhoud

Veiligheidsinformatie 3

Toelichting van veiligheidsmededelingen 3

Belangrijke veiligheidsvoorschriften.... 3

Installeren.... 6

Specificaties en afmetingen 6

De droogmachine installeren 7

Stap 1: De droogtrommel plaatsen en waterpas zetten ..... 7

Stap 2: Het uitlaatsysteem van de droogmachine aansluiten...... 7

Stap 3: De gastoevoerpijp aansluiten (alleen bij de gasdroogmachine)...... 8

Stap 4: Veeg de binnenkant van de droogmachine schoon...... 9

Stap 5: De droogmachine op het elektrisch net aansluiten ...... 9

Stap 6: Controleer de installatie....9

Hittebroncontrole.... 10

Elektrische droogmachines 10

Gasdroogmachines.... 10

Locatievereisten.... 13

Uitlaateisen van de droogmachine.... 14

Uitlaatsysteemmaterialen.... 14

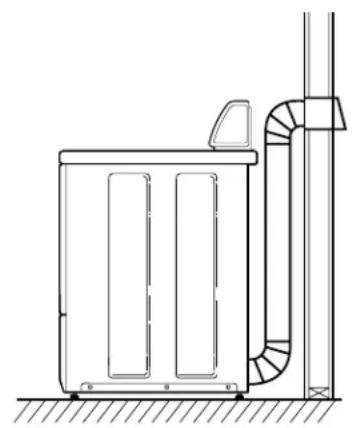

Vereisten voor afwerkinglucht.... 14

Uitlaatrichting 16

Luchtstroming van de droogmachine.... 17

Werking 18

Bedieningsvoorschriften.... 18

Stap 1: Pluisfilter schoonmaken.... 18

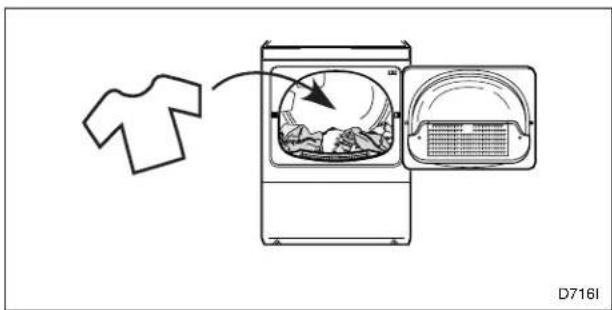

Stap 2: Was laden.... 18

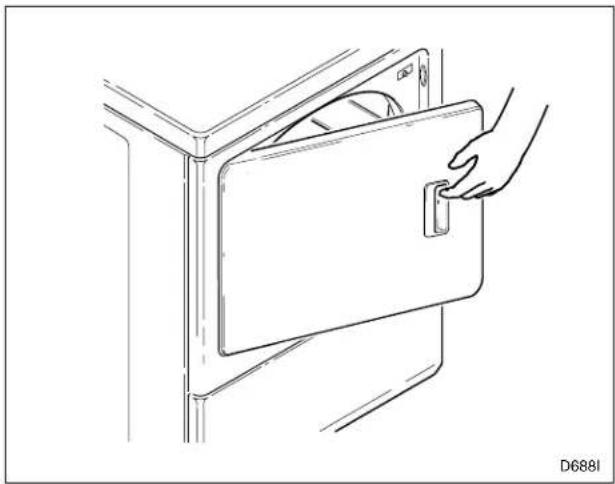

Stap 3: Laaddeur sluiten.... 18

Stap 4: Temperatuurinstelling selecteren.... 18

Stap 5: Timerknop instellen.... 19

Stap 6: Droogmachine starten.... 19

Stap 7: Was verwijderen 19

Eind van cyclesignaal 19

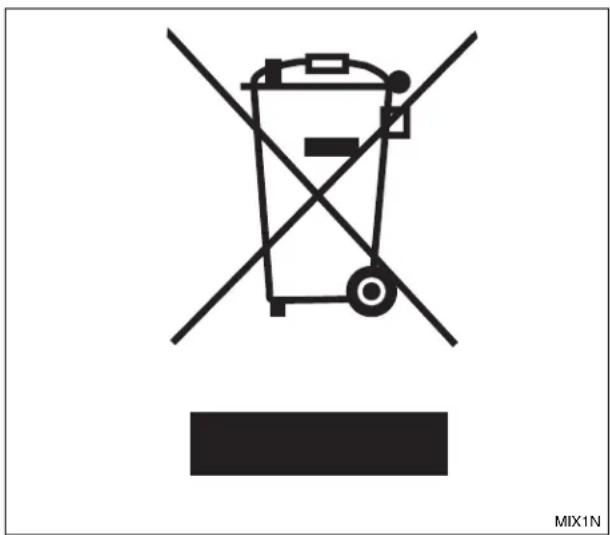

Afvoeren van apparaat.... 20

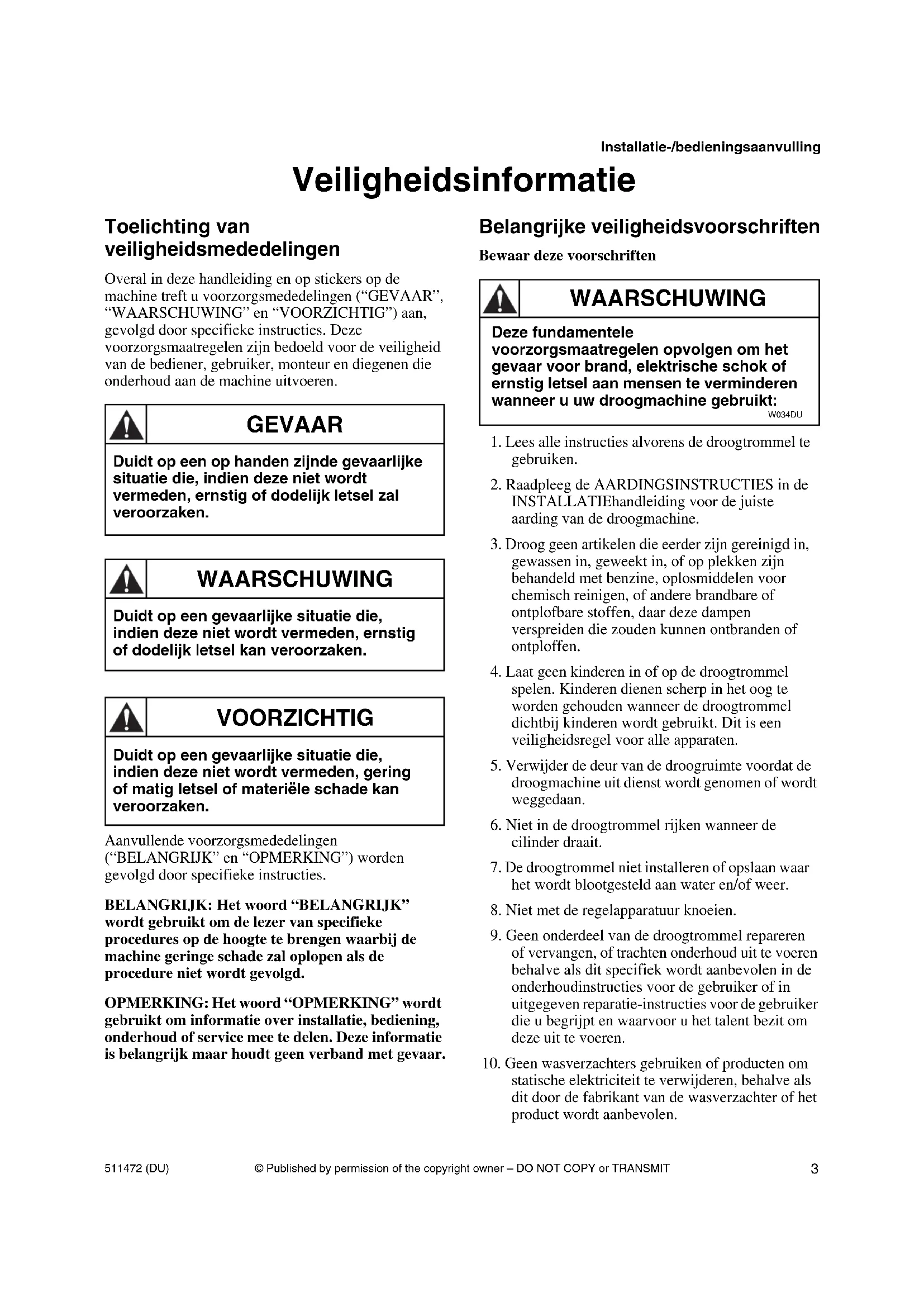

Veiligheidsinformatie

Toelichting van veiligheidsmededelingen

Overal in deze handleiding en op stickers op de machine treft u voorzorgsmededelingen ("GEVAAR", "WAARSCHUWING" en "VOORZICHTIG") aan, gevolgd door specifieke instructies. Deze voorzorgsmaatregelen zijn bedoeld voor de veiligheid van de bediener, gebruiker, monteur en diegenen die onderhoud aan de machine uitvoeren.

GEVAAR

Duidt op een op handen zijnde gevaarlijke situatie die, indien deze niet wordt vermeden, ernstig of dodelijk letsel zal veroorzaken.

WAARSCHUWING

Duidt op een gevaarlijke situatie die, indien deze niet wordt vermeden, ernstig of dodelijk letsel kan veroorzaken.

VOORZICHTIG

Duidt op een gevaarlijke situatie die, indien deze niet wordt vermeden, gering of matig letsel of materiële schade kan veroorzaken.

Aanvullende voorzorgsmededelingen ("BELANGRIJK" en "OPMERKING") worden gevolgd door specifieke instructies.

BELANGRIJK: Het woord "BELANGRIJK" wordt gebruikt om de lezer van specifieke procedures op de hoogte te brengen waarbij de machine geringe schade zal oplopen als de procedure niet wordt gevolgd.

OPMERKING: Het woord "OPMERKING" wordt gebruikt om informatie over installatie, bediening, onderhoud of service mee te delen. Deze informatie is belangrijk maar houdt geen verband met gevaar.

Belangrijke veiligheidsvoorschriften

Bewaar deze voorschriften

WAARSCHUWING

Deze fundamentele voorzorgsmaatregelen opvolgen om het gevaar voor brand, elektrische schok of ernstig letsel aan mensen te verminderen wanneer u uw droogmachine gebruikt:

W034DU

1. Lees alle instructies alvorens de droogtrommel te gebruiken.

2. Raadpleeg de AARDINGSINSTRUCTIES in de INSTALLATIEhandleiding voor de juiste aarding van de droogmachine.

3. Droog geen artikelen die eerder zijn gereinigd in, gewassen in, geweekt in, of op plekken zijn behandeld met benzine, oplosmiddelen voor chemisch reinigen, of andere brandbare of ontplofbare stoffen, daar deze dampen verspreiden die zouden kunnen ontbranden of ontploffen.

4. Laat geen kinderen in of op de droogtrommel spelen. Kinderen dienen scherp in het oog te worden gehouden wanneer de droogtrommel dichtbij kinderen wordt gebruikt. Dit is een veiligheidsregel voor alle apparaten.

5. Verwijder de deur van de droogruimte voordat de droogmachine uit dienst wordt genomen of wordt weggedaan.

6. Niet in de droogtrommel rijken wanneer de cilinder draait.

7. De droogtrommel niet installeren of opslaan waar het wordt blootgesteld aan water en/of weer.

8. Niet met de regelapparatuur knoeien.

9. Geen onderdeel van de droogtrommel repareren of vervangen, of trachten onderhoud uit te voeren behalve als dit specifiek wordt aanbevolen in de onderhoudinstructies voor de gebruiker of in uitgegeven reparatie-instructies voor de gebruiker die u begrijpt en waarvoor u het talent bezit om deze uit te voeren.

10. Geen wasverzachters gebruiken of producten om statische elektriciteit te verwijderen, behalve als dit door de fabrikant van de wasverzachter of het product wordt aanbevolen.

Installatie-/bedieningsaanvulling

1. Ter vermindering van brandgevaar, DROOG GEEN plastics of artikelen die schuimrubber of op dezelfde wijze gestructureerde rubberachtige materialen bevatten.
2. Maak het pluisfilter ALTIJD schoon na elke lading. Een laag pluis op het filter vermindert de droogefficiëntie en verlengt de droogtijd.
3. Zie erop toe dat er rond het gebied van de uitlaatopening en de aangrenzende omgeving geen opeenhoping van pluizen, stof en vuil is.
4. De binnenkant van de droogtrommel en de uitlaatpijp dienen periodiek door bevoegd onderhoudspersoneel te worden gereinigd.
5. Indien niet volgens de voorschriften van de fabrikant geïnstalleerd, bediend of onderhouden, of als er schade of verkeerde behandeling van de componenten van dit product plaatsvindt, dan zou het gebruik van dit product u kunnen blootstellen aan stoffen in de brandstof of vanwege brandstofverbranding die de dood of ernstig letsel kunnen veroorzaken waarvan het bij de Staat Californië bekend is dat deze kanker veroorzaken of voortplantingsnadelen.
6. De droogtrommel werkt niet met een open laaddeur. GA NIET voorbij aan de schakelaar van de deurveiligheid om de droogtrommel toch met de deur open te laten draaien. De droogtrommel stopt met drogen wanneer de deur is geopend. De droogtrommel niet gebruiken wanneer deze niet stopt met draaien wanneer de deur wordt geopend of begint te draaien zonder het STARTmechanisme in te rukken. Verwijder de droogtrommel van service en bel de onderhoudspersoon.
7. Geen artikelen met plantaardige- of spijsolie in de droogtrommel plaatsen daar deze oliën eventueel tijdens het wassen niet worden verwijderd. De stof kan vanwege de overgebleven olie spontaan in brand vliegen.

8. Plaats ter vermindering van brandgevaar, GEEN kleding met sporen van brandbare stoffen, zoals machineolie, brandbare chemicaliën, verdunningsmiddel enz. of iets dat een was of chemicaliën bevat, zoals in zwabbers en schoonmaakkleding, of iets dat thuis chemisch is gereinigd met oplosmiddelen voor chemisch reinigen in de droogtrommel.

9. Gebruik de droogtrommel alleen voor het bedoelde doel, namelijk het drogen van kleding.

10. Ontkoppel altijd de elektriciteit naar de droogmachine alvorens te proberen onderhoud te plegen. Ontkoppel de stroomkabel door de stekker beet te pakken, niet de kabel.
11. Indien de stroomkabel is beschadigd dan moet deze worden vervangen door een speciale kabel die bij de fabrikant of zijn onderhoudsbedrijf verkrijgbaar is.
12. Installeer deze droogmachine volgens de INSTALLATIEINSTRUCTIES. Alle elektrische aansluitingen, aarding, en gastoevoer moeten voldoen aan plaatselijke voorschriften en, waar vereist, door erkend personeel worden uitgevoerd. Doe dit werk niet zelf, behalve als u weet hoe het moet!
13. Verwijder de was onmiddellijk nadat de droogtrommel stopt.
14. Altijd de voorschriften van de fabrikant lezen en opvolgen die op de verpakkingen van was en reinigingsmiddelen staan vermeld. Aan alle waarschuwingen en voorzorgsmaatregelen aandacht besteden. Houd ter vermindering van vergiftiging of chemische branden deze stoffen te allen tijde buiten het bereik van kinderen (bij voorkeur in een afgesloten kast).
15. Geen gordijnen of stoffen vervaardigd uit glasvezels drogen behalve als het etiket vermeldt dat het is toegestaan. Indien deze droog zijn, veeg de cilinder dan met een vochtige doek schoon om deeltjes glasvezel te verwijderen.
16. Volg ALTIJD de wasvoorschriften van de stof op die door de kledingfabrikant worden versterkt.
17. Bedien de droogtrommel nooit met verwijderde beschermingen en/of panelen.
18. De droogtrommel NIET laten draaien met ontbrekende of gebroken onderdelen.
19. GA NIET voorbij aan ongeacht welke veiligheidsapparaten.
20. Het nalaten deze machine te installeren, te onderhouden en/of te bedienen volgens de voorschriften van de fabrikant kan condities tot gevolg hebben die lichamelijk letsel en/of eigendomsschade teweegbrengen.

BELANGRIJK: Oplosmiddelen van machines voor chemisch reinigen creëren zuren wanneer deze door de verwarmer van de droogtrommel worden getrokken. Deze zuren zijn corrosief voor de droogtrommel en de drogende waslading. Zorg ervoor dat de afwerkingslucht zonder oplossingsdampen is.

BELANGRIJK: Laat uw droogtrommel juist plaatsen. Doe dit werk niet zelf, behalve als u weet hoe het moet!

OPMERKING: De WAARSCHUWINGEN en BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN die in deze handleiding staan zijn niet bedoeld om alle mogelijke condities en situaties te dekken die zich zouden kunnen voordoen. Gezond verstand, voorzichtigheid en zorg moeten worden betracht wanneer de droogmachine wordt geplaatst, onderhouden en bediend.

Neem altijd contact op met uw dealer, distributeur, onderhoudsagent of de fabrikant over problemen of condities die u niet begrijpt.

Installeren

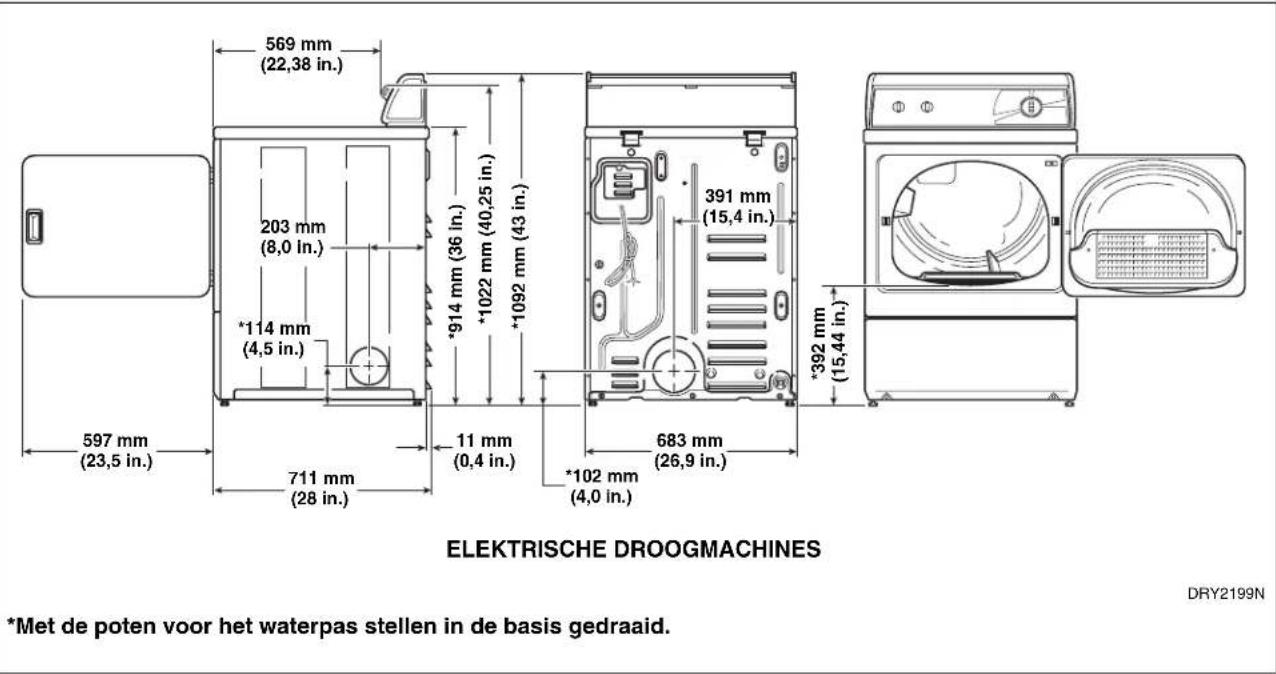

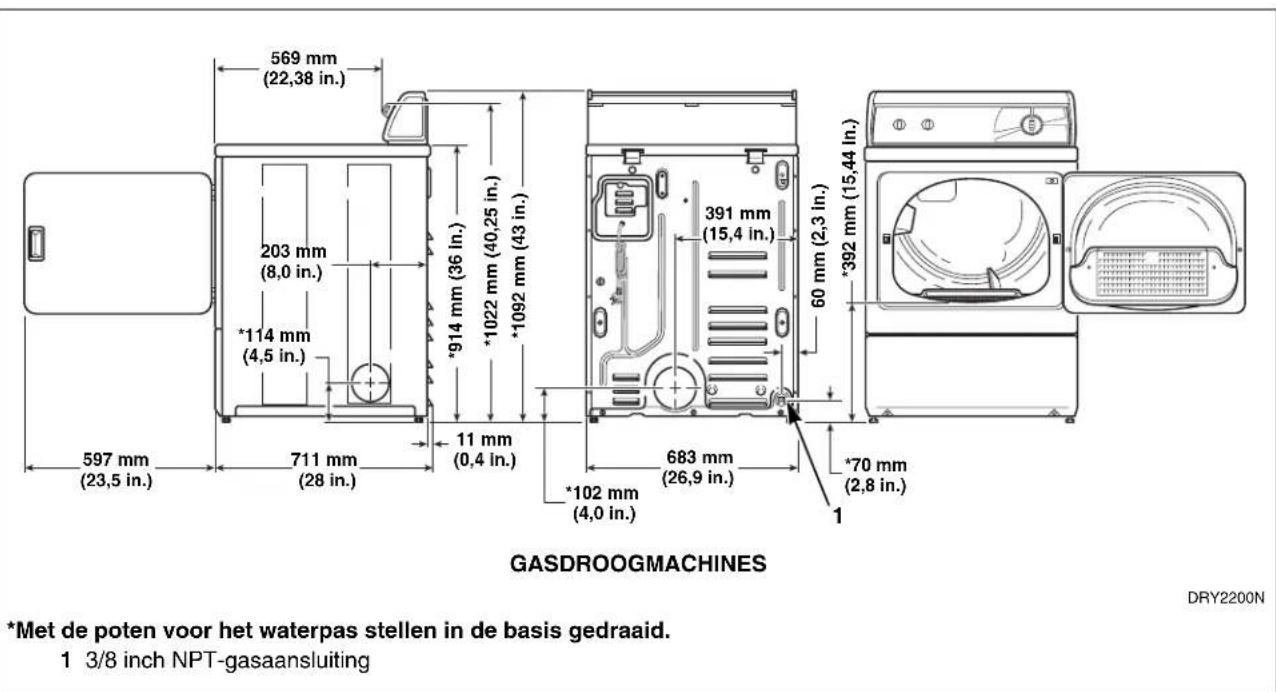

Specificaties en afmetingen

569 mm (22,38 in.) 203 mm (8,0 in.) *114 mm (4,5 in.) 597 mm (23,5 in.) 711 mm (28 in.) 11 mm (0,4 in.) *914 mm (36 in.) *1022 mm (40,25 in.) *1092 mm (43 in.) 391 mm (15,4 in.) 683 mm (26,9 in.) *102 mm (4,0 in.) *392 mm (15,44 in.) ELEKTRISCHE DROOGMACHINES DRY2199N *Met de poten voor het waterpas stellen in de basis gedraaid.

569 mm (22,38 in.) 203 mm (8,0 in.) *114 mm (4,5 in.) 597 mm (23,5 in.) 711 mm (28 in.) 11 mm (0,4 in.) *914 mm (36 In.) *1022 mm (40,25 in.) *1092 mm (43 in.) 391 mm (15,4 in.) 683 mm (26,9 in.) *102 mm (4,0 in.) *392 mm (15,44 in.) *70 mm (2,8 in.) GASDROOGMACHINES DRY2200N *Met de poten voor het waterpas stellen in de basis gedraaid. 1 3/8 inch NPT-gasaansluiting

De droogmachine installeren

OPMERKING: Deze handleiding is slechts een aanvulling. Raadpleeg de Installatie/ bedieningshandleiding voor volledige instructies.

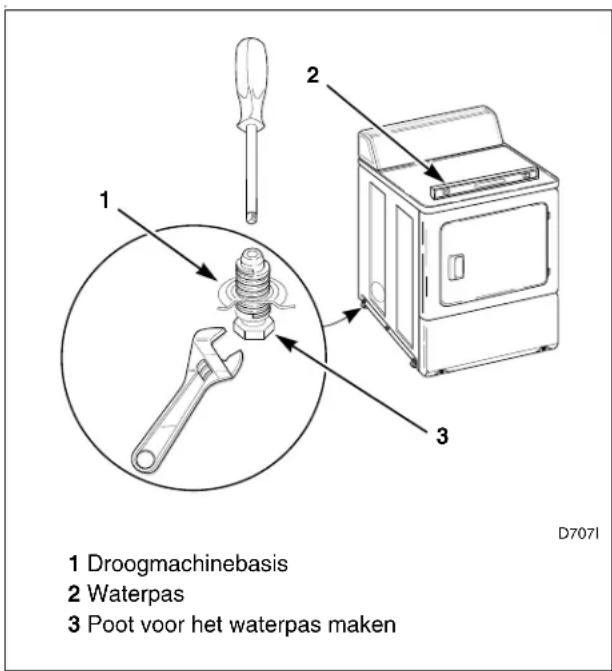

Stap 1: De droogtrommel plaatsen en waterpas zetten

1 Droogmachinebasis 2 Waterpas 3 Poot voor het waterpas maken D7071

figuur 1

Stap 2: Het uitlaatsysteem van de droogmachine aansluiten

WAARSCHUWING Een droogapparaat voor kleding produceert brandbaar pluis. De droogmachine MOET een afvoer naar buiten hebben om brandgevaar en de opeenhoping van onbrandbaar gas te verminderen. W116DU

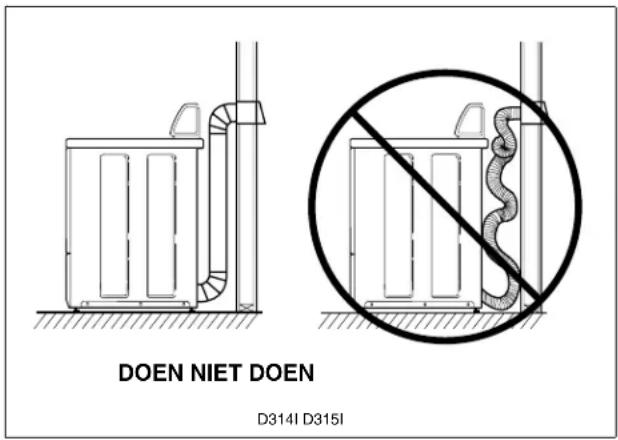

DOEN NIET DOEN D314I D315I

figuur 2

Installatie-/bedieningsaanvulling

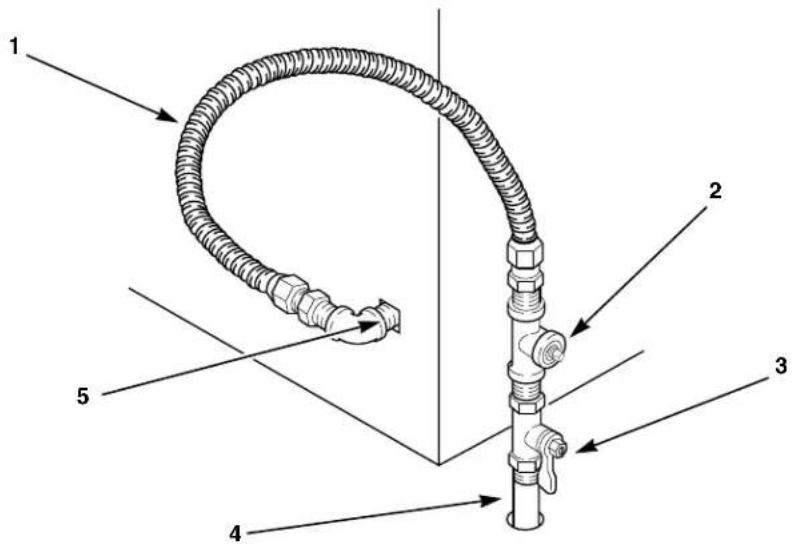

Stap 3: De gastoevoerpijp aansluiten (alleen bij de gasdroogmachine)

Refereer voor verdere hulp aan het deel over Gasvereisten.

1. Zorg ervoor dat uw droogmachine is uitgerust voor gebruik met het type gas in uw waskamer.

2. Verwijder de verschepingsdop van de gasaansluiting aan de achterkant van de droogmachine.

3. Aansluiten op de gastoevoerpijp.
4. Maak alle aansluitingen goed vast.
5. Raadpleeg voor een LPG (vloeibaar gas) aansluiting het deel over Gasvereisten.

1 Nieuwe roestvrij stalen flexibele connector – alleen gebruiken indien toegestaan onder plaatselijke voorschriften (gebruik ontwerp CSA schriftelijk gegarandeerde connector)
2 1/8 in. NPT-pijpplug (voor het controleren van invoergasdruk)
3 Afsluitkraan voor de uitrusting – geïnstalleerd binnen 1,8 m (6 ft) van de droogmachine

4 Zwarte ijzeren pijp Korter dan 6,1 m (20 ft.) – Gebruik 9,5 mm (3/8 in.) pijp Langer dan 6,1 m (20 ft.) – Gebruik 12,7 mm (1/2 in.) pijp

5 3/8 in. NPT-gasaansluiting

figuur 3

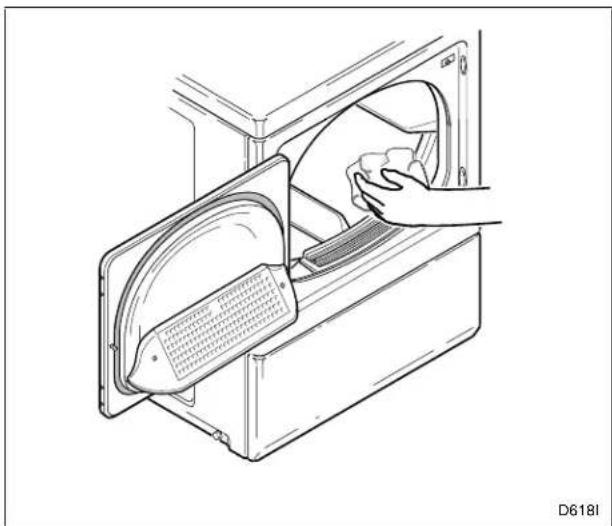

Stap 4: Veeg de binnenkant van de droogmachine schoon

figuur 6
Stap 6: Controleer de installatie

Stap 5: De droogmachine op het elektrisch net aansluiten

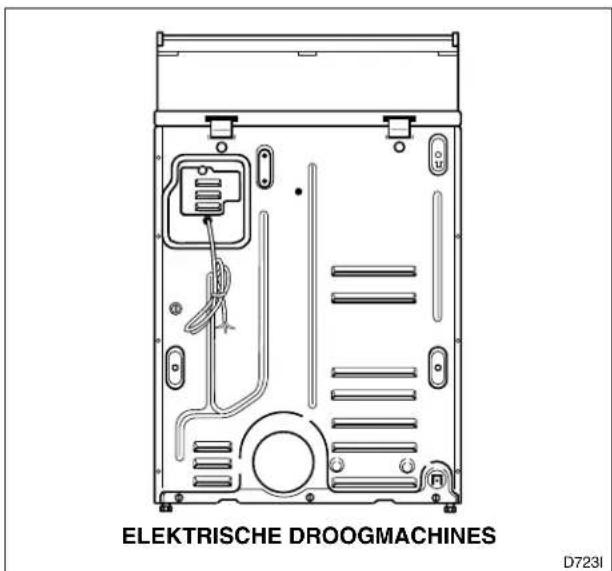

ELEKTRISCHE DROOGMACHINES D7231

figuur 5

Installatie-/bedieningsaanvulling

Hittebroncontrole

OPMERKING: Deze handleiding is slechts een aanvulling. Raadpleeg de Installatie/ bedieningshandleiding voor volledige instructies.

Elektrische droogmachines

Sluit de laaddeur en start de droogmachine in een verwarmingsinstelling (raadpleeg het deel Werking). Nadat de droogmachine drie minuten heeft gewerkt, dient de uitlaatlucht of uitlaatpijp warm te zijn.

Gasdroogmachines

BELANGRIJK: Dit werk dient alleen door bevoegd personeel te worden uitgevoerd.

WAARSCHUWING

Ter vermindering van het gevaar op ernstig letsel of de dood moet het onderste voorpaneel tijdens normale werking op zijn plaats zijn.

W158DU

OPMERKING: Deze handleiding is slechts een aanvulling. Raadpleeg de Installatie/ bedieningshandleiding voor volledige instructies.

Elektrische droogmachines

Raadpleeg de serieplaat voor vereisten.

EENFASE MODELLEN

(230 Volt, 50 Hertz, 2 draden plus aarde, 30 Amp-installatie)

DRIEFASE MODELLEN

(400/240 Volt, 50 Hertz, 4 draden plus aarde, 10 Amp-installatie)

OPMERKING: Raadpleeg de set 756P3 voor Delta naar Wye-omzettingsinstructies.

WAARSCHUWING

Teneinde brandgevaar, elektrische schok, ernstig persoonlijk letsel of de dood te verminderen MOET alle bedrading en aarding zich houden aan de plaatselijke elektrische voorschriften of codes. Het is de verantwoording van de klant om de bedrading en de zekeringen door een bevoegd elektricien te laten controleren, om er zeker van te zijn dat de waskamer adequate elektrische kracht heeft om de droogmachine te laten draaien.

W458DU

Voer het volgende uit om een door de klant geleverde driefase kabel aan te sluiten (400 Volt WYE):

1. Verwijder het elektrische toegangspaneel aan de achterkant van de machine.
2. Sluit de elektrische kabels zoals aangegeven in figuur 7 aan.
3. Sluit de met de machine geleverde snoerontlasting op de elektrische kabel aan, in overeenstemming met alle plaatselijke voorschriften (codes) en ordonnanties.
4. Installeer weer het toegangspaneel.

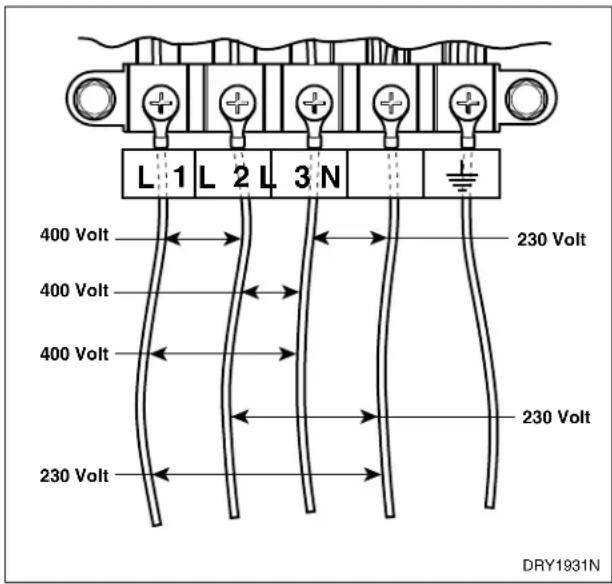

L 1 L 2 L 3 N 400 Volt 400 Volt 400 Volt 230 Volt 230 Volt DRY1931N

figuur 7

Aarding- en bedradingsinstructies

De droogmachine moet worden aangesloten op een geaard permanent bedradingsysteem; of op een aardingconductor van de uitrusting moet met de stroomgeleiders worden geïnstalleerd en worden aangesloten op het aarding eindaansluitpunt van de uitrusting of leiding van de droogmachine.

OPMERKING: Het elektrisch stopcontact moet zodanig worden geplaatst dat het gemakkelijk bereikbaar is met de machine op zijn plaats. Indien de machine rechtstreeks op het net is aangesloten is er een tussenliggende uitschakeldoos vereist met een opening van 3 mm [335-1 (22.2)].

Gasdroogmachines

OPMERKING: Deze handleiding is slechts een aanvulling. Raadpleeg de Installatie/ bedieningshandleiding voor volledige instructies.

(230 Volt, 50 Hertz, 2 draden plus aarde, 10 Amp-installatie)

WAARSCHUWING

Teneinde brandgevaar, elektrische schok, ernstig persoonlijk letsel of de dood te verminderen moet alle bedrading en aarding zich houden aan de plaatselijke elektrische voorschriften of codes. De gaslevering aan een gasdroogmachine moet in overeenkomst zijn met plaatselijke voorschriften en ordinanties of, bij afwezigheid van plaatselijke voorschriften en ordinanties, met de laatste uitgave van de National Fuel Gas Code ANSI Z223.1. (Nationale Brandstof Gasvoorschriften ANSI Z223.1.)

W238DU

De droogmachine is ontworpen om te werken op een kabel van twee draden plus aarde, 230 Volt, 50 Hertz, eenfase toevoerstroomkring (circuit) samengesmolten op de stroomsterkte (amperage) die zich op de serieplaat bevindt.

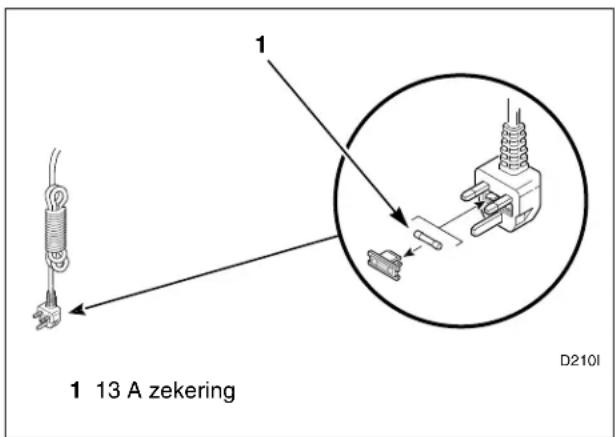

1 13 A zekering D210I

figuur 8

OPMERKING: Het elektrisch stopcontact moet zodanig worden geplaatst dat het gemakkelijk bereikbaar is met de machine op zijn plaats.

Installatie-/bedieningsaanvulling

Gaseisen

OPMERKING: Deze handleiding is slechts een aanvulling. Raadpleeg de Installatie/ bedieningshandleiding voor volledige instructies.

Gasdroogmachines

(6,2 kW)

Gastarief (verbruik) = 0,55 m³/hr

OPMERKING: Dit apparaat moet worden geïnstalleerd in overeenstemming met de van kracht zijnde regelingen.

OPMERKING: Deze machine wordt door de fabriek geleverd voor werking op aardgas [2e familie, groep H(E)] op nominale inlaatdruk van 20 mbar voor gebruik in de volgende landen GB/IE/PT/ES/IT. Raadpleeg de distributeur voor installatie in andere EU-landen, en/of voor omzetting naar LPG (vlocibaar gas). Sluit de droogmachine NIET aan op LPG zonder de distributeur te raadplegen en/of zonder de juiste omzetting uit te voeren in overeenkomst met de instructies voor het omzetten (Omzetset 599P3).

Hoogtebijstellingen voor aardgas
Hoogte		Grootteuitstroomopening			Onderdeelnr.
m	f	t	.	#	m m i
915 30	000 43 2,	26 0,0	890 503	778
1830 6	000 44 2,	18 0,0	860 587	19
2440 8	000 45 2,	08 0,0	820 503	779
2740 9	000 46 2,	06 0,0	810 503	780
3050 10	0.000 47	1,99 0	0,0785 50	3781

tabel 1

Het apparaat moet van het pijpsysteem voor de gastoevoer worden afgezonderd door de afsluitkraan van de uitrusting te sluiten tijdens het testen van de druk van het pijpsysteem voor de gastoevoer op testdrukken gelijk aan of minder dan 50 mbar.

WAARSCHUWING

Ter vermindering van het gevaar op gaslekken, vuur of ontploffing:

• Moet de droogmachine zijn aangesloten op het type gas zoals is weergegeven op de naamplaat in de deurholte.
• Gebruik een nieuwe flexibele roestvrij stalen connector.

- Gebruik in LPG niet oplosbare pasta voor pijpverbindingen op alle pijpschroefdraden of, teflonband.

- Zuiver lucht en bezinksel uit gastoevoerlijnen alvorens deze op de droogmachine aan te sluiten. Zuiver resterende lucht uit de gaslijn naar de droogmachine totdat er gaslucht wordt geroken, alvorens de aansluiting goed vast te draaien. Deze stap is nodig om vervuiling van de gasklep (gaskraan) te voorkomen.

- Gebruik geen open vlam om op gaslekken te controleren. Gebruik een niet-corrosieve vloeistof voor het opsporen van gaslekken.

- Alle demontage die het gebruik van gereedschappen vereist moet worden uitgevoerd door een geschikt, bevoegd onderhoudspersoon.

W316DU

Locatievereisten

OPMERKING: Deze handleiding is slechts een aanvulling. Raadpleeg de Installatie/ bedieningshandleiding voor volledige instructies.

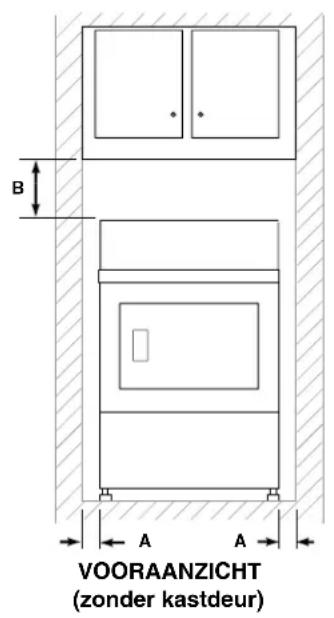

B A A VOORAANZICHT (zonder kastdeur)

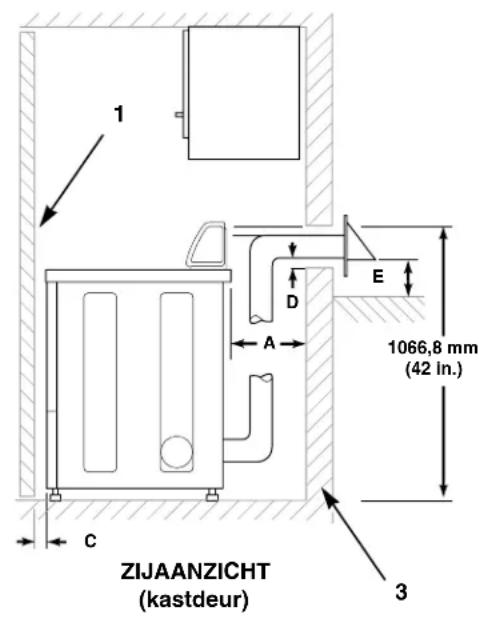

1 D E A 1066,8 mm (42 in.) C ZIJAANZICHT (kastdeur) 3

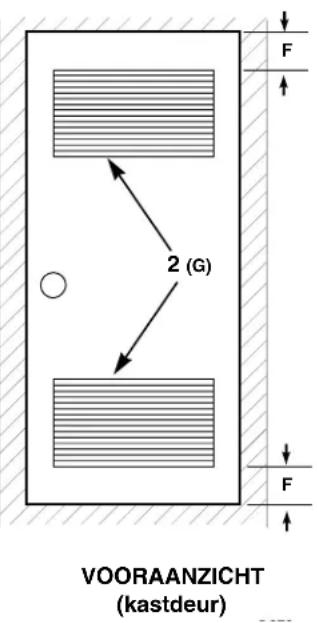

2 (G) VOORAANZICHT (kastdeur)

D8231

Gebied Alleenstaand / alkoofinstallatie Kastinstallatie
A 0 mm (0 in.) minimaal 0 mm (0 in.) minimaal
B 304,8 mm (12 in.) minimaal 304,8 mm (12 in.) minimaal
C Niet van toepassing 50,8 mm (2 in.) minimaal
D 50,8 mm (2 in.) minimaal 50,8 mm (2 in.) minimaal
E 304,8 mm (12 in.) minimaal 304,8 mm (12 in.) minimaal
F Niet van toepassing 76,2 mm (3 in.)
G Niet van toepassing 1016 mm	^2 /open ( 40 in ^2 )

1 Kastdeur 3 Buitenmuur van het afgescheiden stuk
2 Gecentreerde luchtopeningen
(minimaal 2 openingen)

figuur 9

Installatie-/bedieningsaanvulling

Uitlaateisen van de droogmachine

OPMERKING: Deze handleiding is slechts een aanvulling. Raadpleeg de Installatie/ bedieningshandleiding voor volledige instructies.

WAARSCHUWING

Een droogapparaat voor kleding produceert brandbaar pluis. De droogmachine MOET een afvoer naar buiten hebben om brandgevaar en de opeenhoping van onbrandbaar gas te verminderen.

W116DU

Dit gasapparaat bevat of produceert een chemische stof of chemische stoffen die de dood of ernstig letsel ten gevolge kunnen hebben en waarvan het aan de staat Californië bekend is dat deze stoffen kanker, geboorteafwijkingen of ander voortplantingsnadeel kan of kunnen veroorzaken. Zorg ervoor dat dit apparaat is geïnstalleerd, wordt bediend en onderhouden volgens de voorschriften en instructies in deze handleiding, ter vermindering van het gevaar voor stoffen in de brandstof of voor de ontbranding van brandstof.

W115DU

Voer ter vermindering van brandgevaar en de opeenhoping van brandbare gassen, de lucht van de droogmachine NIET af in een diepte in de grond of kuil voor een raam, gasuitlaat, schoorsteen of besloten, niet-geventileerde ruimte zoals een zoldermuur, plafond, kruipruimte onder een gebouw of verborgen ruimte van een gebouw.

W045DU

Gebruik om brandgevaar te verminderen GEEN plastic of dunne bladmetalen koker om stoffen van de droogmachine af te voeren.

W354DU

BELANGRIJK: Het niet juist afvoeren van de droogmachine maakt de garantie ongeldig.

Uitlaatsysteemmaterialen

OPMERKING: Ontluchtingsmaterialen worden niet met de droogmachine geleverd (verkrijg deze plaatselijk).

Stijve metalen koker wordt aanbevolen. Onbrandbare flexibele metalen koker is aanvaardbaar.

Vereisten voor afwerkinglucht

Een droogmachine voert 85 liter/seconde (180 cfm) af (gemeten aan de achterkant van de droogmachine) en voldoende suppletielucht moet worden geleverd om de afgevoerde lucht van de droogmachine te vervangen.

De droogmachine kan via de achterkant, links, rechts of de onderkant van de droogmachine naar buiten een uitlaat hebben. UITZONDERING:

Gasdroogmachines kunnen niet worden ontlucht of een uitlaat hebben via de linkerkant vanwege de branderbehuizing.

Aantal benodigde 90° ellebogen	Weerkap type
	Aanbevolen	Gebruik alleen voor installaties met korte afvoerafstanden
	(4 in.) (4 in.)D673I	04 mm(2-1/2 in.) D802I
Maximale lengte van 102 mm (4 in.) diameter stijve metalen pijp
0 19,8 m (65 ft) 16,8 m (55 ft)
1 16,8 m (55 ft) 14,3 m (47 ft)
2 14,3 m (47 ft) 12,5 m (41 ft)
3 11,0 m (36 ft) 9,1 m (30 ft)
4 8,5 m (28 ft) 6,7 m (22 ft)
Maximale lengte van 102 mm (4 in.) diameter flexibele metalen pijp
0 13,7 m (45 ft) 10,7 m (35 ft)
1 10,7 m (35 ft) 8,2 m (27 ft)
2 9,1 m (30 ft) 6,4 m (21 ft)
3 7,6 m (25 ft) 5,2 m (17 ft)
4 6,1 m (20 ft) 4,5 m (15 ft)
OPMERKING: 1,8 m (6 ft) aftrekken voor elke extra elleboog.

tabel 2

Luchtstroming van de droogmachine

MAXIMALE STATISCHE DRUK IN WATERKOLOM 50 Hertz 10 mm (0,4 in.) 1 2 STATISCHE DRUK METEN 1 Manometer 2 Uitlaatpijp D012IE0A

figuur 11

Installatie-/bedieningsaanvulling

Werking

Bedieningsvoorschriften

OPMERKING: Deze handleiding is slechts een aanvulling. Raadpleeg de Installatie/ bedieningshandleiding voor volledige instructies.

Laad de droogmachine voor de helft met was (maximale droge kledinglading van 7,8 kg).

D716I

figuur 13

Stap 3: Laaddeur sluiten

Stap 4: Temperatuurinstelling selecteren

[KCZN]DRY472N	Geen hitte
[K44W]DRY473N	Gemiddelde temperatuur/fijne stoffen
DRY474N	Hoge temperatuur/normaal – blijvende pressing

Stap 5: Timerknop instellen

Stof/temperatuurinstelling instellen

	DRY477N	Warm/blijvende pressing
	DRY481N	Normaal
	DRY484N	Koud/fijne stoffen
	DRY485N	Tijd drogen
D70	DRY478N	Hitte
w470	DRY479N	Geen hitte
	DRY482N	Minder droog
###	DRY483N	Meer droog

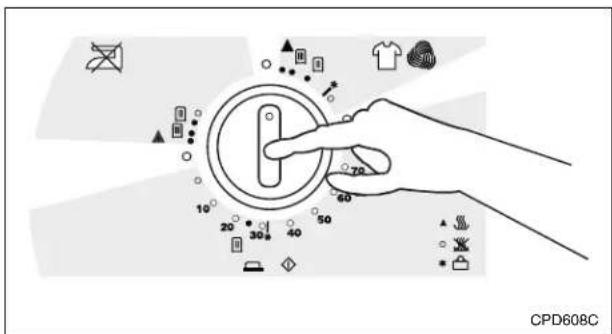

Stap 6: Droogmachine starten

Timerknop indrukken om droger te starten.

CPD608C

figuur 15

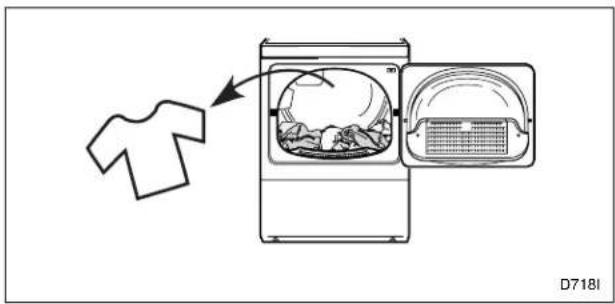

Stap 7: Was verwijderen

D718I

figuur 16

Eind van cyclesignaal

[CKWK1]DRY475N	Geluidsniveau
DRY476N	Geluidsbereik (laag tot hoog)

Installatie-/bedieningsaanvulling

Afvoeren van apparaat

Dit apparaat is in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Dit symbool op het product of de verpakking geeft aan dat dit product niet in de stedelijke afvalstroom mag worden verwerkt. Raadpleeg figuur 17. In plaats daarvan dient het bij het toepasselijke inzamelpunt voor de recyclage van elektrische en elektronische apparatuur te worden ingeleverd. Als verzekerde wordt dat dit product naar behoren wordt afgevoerd, kunnen mogelijk negatieve gevolgen voor het milieu en de gezondheid van de mens worden voorkomen, die anders door onjuiste afvalbehandeling van dit product kunnen worden veroorzaakt. De recyclage van materialen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer informatie over de recyclage van dit product neemt u contact op met de plaatselijke overheid, afvalophaaldienst of de winkelier bij wie het product is gekocht.

MIX1N

figuur 17

Asciugatrici
