T24 - Torktumlare Eudora - Gratis bruksanvisning och manual

Produkttyp	Torktumlare
Märke	Eudora
Modell	T24
Mått (B x D x H)	597 x 711 x 683 mm
Elanslutning	230 V, 50 Hz (elektriska modeller) / 230 V, 50 Hz (gasmodeller)
Gastyp (gasversion)	Naturgas (2:a familjen, grupp H) eller gasol med konverteringssats
Lastkapacitet	7,8 kg max (torr tvätt)
Torktemperaturer	Utan värme, Medium/Ömtålig, Hög/Normal
Timer	Programmerbar (strykfri, normal, ömtålig)
Signal vid cykelslut	Ja (varierande ljudnivå)
Avluftning	Till utsidan obligatoriskt (styv kanal rekommenderas)
Luddfilter	Rengörs efter varje användning
Säkerhet	Automatiskt stopp vid dörröppning, överhettningsskydd
Installation	I våg, korrekt avluftning, gasanslutning av fackman
Reparerbarhet	Reservdelar tillgängliga hos tillverkare eller auktoriserad reparatör

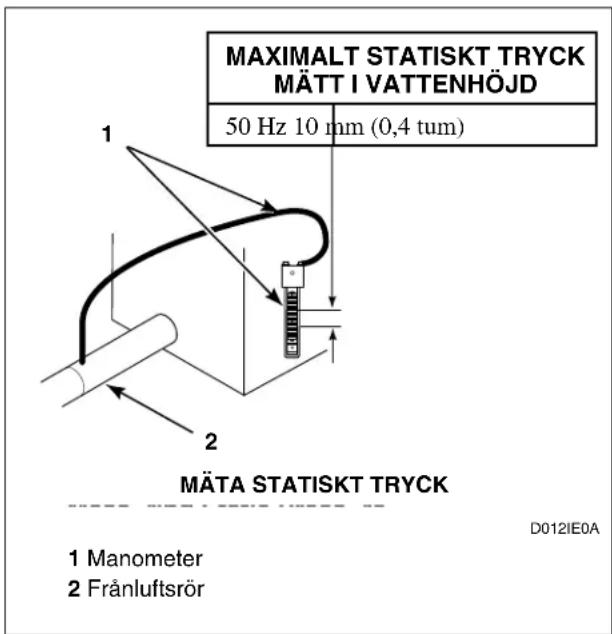

Maximalt statiskt tryck	10 mm vattenpelare
Max kanallängd (styv, 0 böjar)	19,8 m (65 fot)
Energiklass	Ej specificerad
Ljudnivå	Varierande (inget exakt värde)

Vanliga frågor - T24 Eudora

Vad är den maximala lastkapaciteten för torktumlaren Eudora T24?

Den maximala kapaciteten är 7,8 kg torr tvätt. Överbelasta inte för effektiv torkning.

Hur rengör man luddfiltret?

Rengör luddfiltret efter varje användning. Ta bort det, ta bort luddet för hand eller med dammsugare, sätt tillbaka det.

Kan torktumlaren användas utan avluftning till utsidan?

Nej, avluftningen måste absolut ske till utsidan för att undvika brandrisk och ansamling av brännbara gaser.

Vilka gastyper är kompatibla med modell T24?

Torktumlaren levereras för drift med naturgas (2:a familjen, grupp H). Konvertering till gasol är möjlig med en specifik sats (ref. 599P3).

Hur väljer man torktemperatur?

Använd temperaturvredet: lägena Utan värme, Medium/Ömtålig (för ömtåliga tyger) eller Hög/Normal (för bomull och slitstarka tyger).

Vad gör man om man luktar gas?

Tänd inte någon apparat, rör inte strömbrytare, utrym lokalen och ring gasbolaget eller brandkåren utifrån.

Vad är den maximala längden på avluftningskanalen?

För en styy metallkanal med 102 mm diameter och 0 böjar är maxlängden 19,8 m. Varje extra böj minskar denna längd.

Stannar torktumlaren om dörren öppnas?

Ja, trumman stannar automatiskt vid dörröppning. Koppla inte ur denna säkerhetsanordning.

Hur underhåller man insidan av torktumlaren?

Låt insidan och avluftningskanalen rengöras regelbundet av kvalificerad personal för att undvika luddansamling.

Kan jag torka glasfiberkläder?

Torka endast om klädesplaggets etikett tillåter det. Torka sedan av trumman med en fuktig trasa för att avlägsna glasfiberdamm.

BRUKSANVISNING T24 Eudora

Elektriska och gasmodeller

Behåll dessa anvisningar för framtida bruk.

(Vid ägarbyte måste den här bruksanvisningen medfölja maskinen.)

WARNING

FÖR DIN SÄKERHET: anvisningarna i den här bruksanvisningen måste följas för att brand- och explosionsrisken ska minimeras samt för förebyggande av skada på egendom, personskada eller dödsfall.

W033SW

• Bensin eller andra brandfarliga ångor eller vätskor får ej förvaras i närheten av denna eller andra maskiner.
  • VAD DU BÖR GÖRA OM DU KÄNNER LUKTEN AV GAS:

- Använd inga elektriska apparater.

– Vidrör ej några elektriska kontakter; använd inte någon av telefonerna i byggnaden.

– Evakuera samtliga personer från rummet, byggnaden eller området.

– Ring omedelbart din gasleverantör från en granntelefon. Följ leverantörens instruktioner.

- Om du inte kan nå gasleverantören ska du ringa brandkåren.

- Installation och service måste utföras av en kvalificerad installatör, serviceföretag eller av gasleverantören.

W052SW

VIKTIGT! Köparen måste rådfråga gasleverantören om anvisningar att följa om torktumlarens användare upptäcker att det luktar gas. Gasleverantörens anvisningar plus notisen om SÄKERHET och VARNING ovan måste placeras på ett väl synligt ställe nära torktumlaren så att kunderna kan se den.

FÖR DIN SÄKERHET

Bensin eller andra brandfarliga ångor eller vätskor får ej förvaras i närheten av denna eller andra maskiner.

W053SW

Tillägg till installations-/bruksanvisning

Innehålls- förteckning

Säkerhetsinformation 3

Förklaring av säkerhetsmeddelanden 3

Viktiga säkerhetsanvisningar.... 3

Installation.... 5

Dimensioner och specifikationer 5

Installera torktumlaren....6

Steg 1: Placera och nivellera torktumlaren 6

Steg 2: Anslut torktumlarens frånluftssystem....6

Steg 3: Anslut gasledningen (Endast för gasdrivna torktumlare)....7

Steg 5: Anslut torktumlaren till strömkällan.... 8

Steg 6: Kontrollera installationen .... 8

Kontrollera värmekällan 9

Elektriska torktumlare....9

Gastorktumlare....9

Elanslutning 9

Elektriska torktumlare....9

Gastorktumlare.... 10

Gaskrav....1

Gastorktumlare.... 1

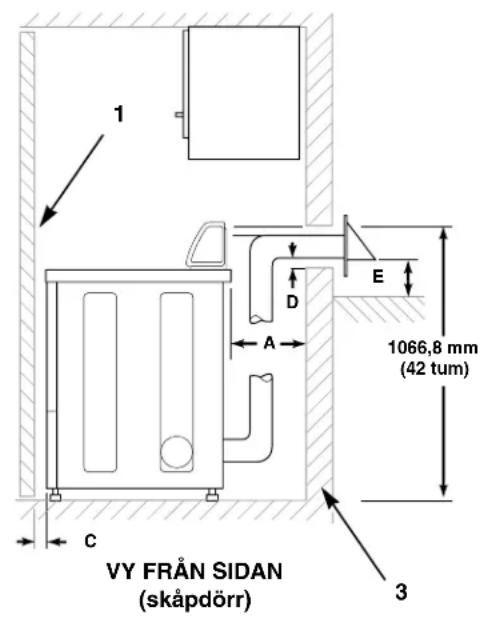

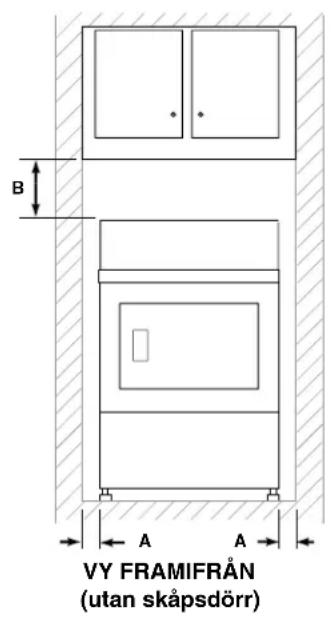

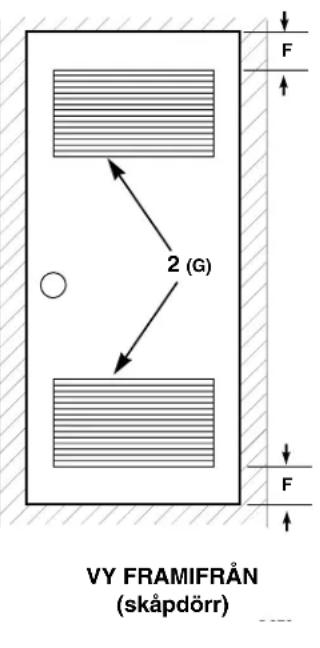

Placeringskrav....1

Torktumlarens frånluftskrav 1

Material till frånluftssystemet.... 13

Krav för tillsatsluft.... 1

Frånluftens riktning.... 1

Torktumlarens luftflöde 1

Drift.... 17

Bruksanvisning 17

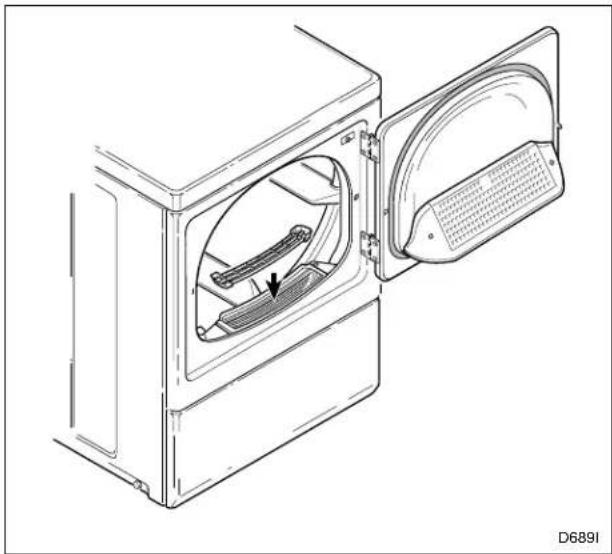

Steg 1: Rengör luddfiltret.... 1

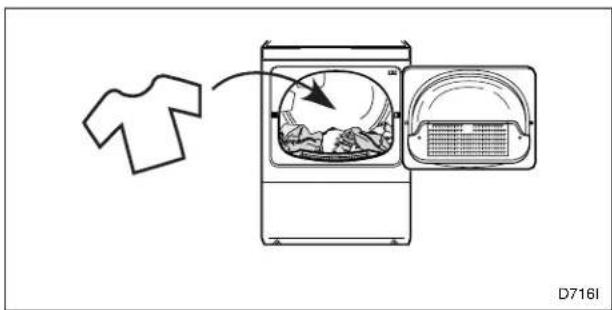

Steg 2: Lägg i tvätten .... 1

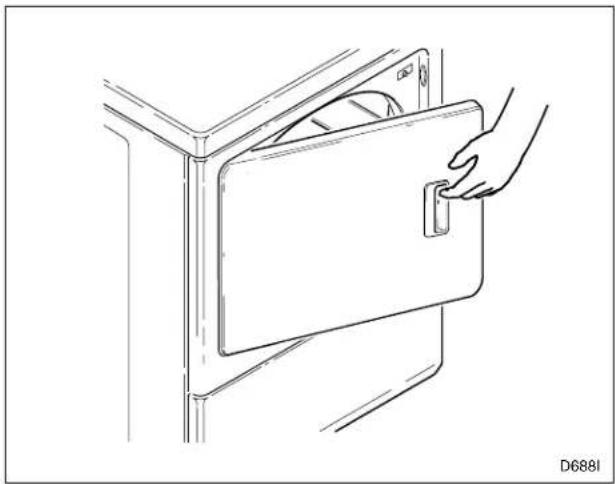

Steg 3: Stäng lastluckan....17

Steg 4: Ställ in temperaturen.... 1

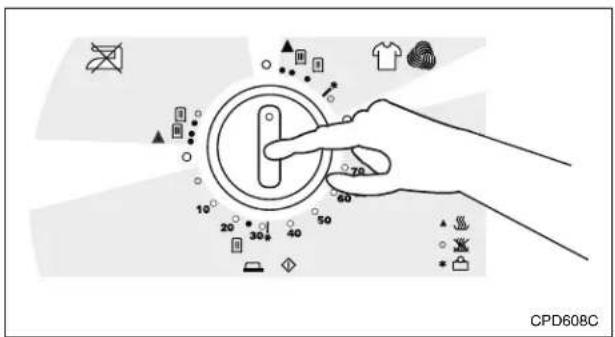

Steg 5: Ställ in timer-knappen.... 1

Steg 6: Starta torktumlaren .... 1

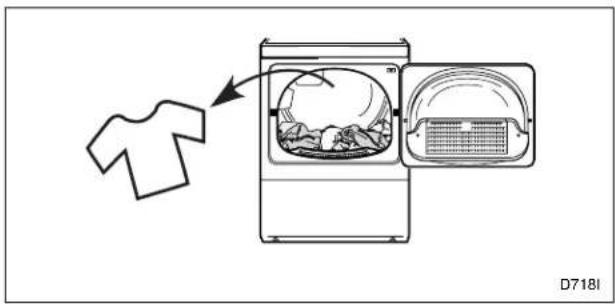

Steg 7: Ta ur tvätten.... 18

Signal för cykelns slut.... 18

Avfallshantering.... 19

Förklaring av säkerhetsmeddelanden

I hela denna instruktionsbok och på dekaler på maskinen finns varningstext ("FARA", "VARNING", "IAKTTAG FÖRSIKTIGHET!") som följs av specifika anvisningar, Denna varningstext gäller personlig säkerhet för operatör, användare, servicepersonal och de som utför underhåll på maskinen.

FARA

Anger ett omedelbart riskmoment, som, om det inte undviks, orsakar allvarliga personskador eller dödsfall.

WARNING

Anger ett riskmoment, som, om det inte undviks, kan orsaka allvarliga personskador eller dödsfall.

IAKTTAG FÖRSIKTIGHET!

Anger ett riskmoment, som, om det inte undviks, kan orsaka smärre eller måttliga personskador eller skador på egendom.

Ytterligare varningstext ("VIKTIGT" och "OBS") följs av specifika anvisningar.

VIKTIGT: Ordet "VIKTIGT" används för att informera läsaren om specifika procedurer där smärre skador på maskinen inträffar om proceduren inte följs.

OBS! Ordet "OBS" används för att ange information om installation, underhåll eller service som är viktigt, men inte säkerhetsrelaterad.

Viktiga säkerhetsanvisningar

Spara de här anvisningarna

WARNING

Minska risken för brand, elektrisk stöt, allvarlig personskada eller dödsfall då tvättmaskinen används genom att vidta följande grundläggande försiktighetsåtgärder:

W034SW

1. Läs igenom alla anvisningar innan torktumlaren används.

2. Se JORDNINGSANVISNINGARNA i INSTALLATIONSANVISNINGEN för att jorda torktumlaren på rätt sätt.

3. Torka inte artiklar som har rengjorts i, tvättats i, genomdränkts i eller fläckats av bensin, lösningsmedel för kemtvätt eller annat antändbart eller explosivt ämne då dessa ämnen avger ångor som kan antändas eller explodera.

4. Tillåt inte att barn vistas på eller i torktumlaren. Håll noggrann uppsikt över barn när torktumlaren används i barns närhet. Denna säkerhetsregel gäller för samtlig utrustning.

5. Innan torktumlaren tas ur drift eller kasseras måste luckan till torkutrymmet avlägsnas.

6. För ej in armen i torktumlaren om trumman är i rörelse.

7. Torktumlaren får ej installeras eller förvaras så att den utsätts för väta och/eller väder och vind.

8. Ändra inte reglagen på något sätt.

9. Om ej annat uttryckligen rekommenderas i underhållsanvisningarna för användaren eller i publicerade anvisningar för användarreparation som du kan förstå och vet att du klarar av att följa, får ingen del av torktumlaren repareras eller bytas ut. Ej heller får service utföras.

10. Använd inte mjukmedel eller produkter för avlägsnande av statisk elektricitet om ej annat rekommenderas av tillverkaren av mjukmedlet eller produkten.

11. Minska risken för brand genom att INTE TORKA plast eller artiklar som innehåller skumgummi eller dylikt texturerat, gummiliknande material.

Tillägg till installations-/bruksanvisning

1. Rengör ludduppsamlingsfiltret efter varje torkomgång. Ansamling av ludd i filtret minskar verkningsgraden och förlänger torktiden.
2. Håll området kring frånluftskanalens öppning och kringliggande ytor fria från ludd, damm och smuts.
3. Torktumlarens inre och frånluftskanalen bör rengöras regelbundet av kvalificerad servicepersonal.
4. Om produkten inte installeras, används och underhålls i enlighet med tillverkarens anvisningar eller om produktkomponenterna skadas eller hanteras på felaktigt sätt, kan användning av produkten utsätta dig för ämnen i bränslet eller från förbränningen som kan orsaka dödsfall eller allvarlig sjukdom. Dessa ämnen är cancerframkallande och kan orsaka medfödda missbildningar eller annan reproduktiv skada enligt delstaten Kaliforniens provresultat.
5. Torktumlaren kan inte startas när lastluckan är öppen. DU FÅR INTE förbikoppla luckans säkerhetsspärr så att torktumlaren kan starta med luckan öppen. Torktumlaren stannar när luckan öppnas. Använd inte torktumlaren om den inte slutar gå när luckan öppnas eller om den startar utan att START-reglaget tryckts ned. Ta torktumlaren ur drift och ring din serviceperson.
6. Placera inte artiklar som fläckats med vegetabilisk olja eller matolja i torktumlaren då det kan hända att dessa oljor ej avlägsnats under tvätten. Den kvarvarande oljan kan göra att tyget självantänder.
7. Minska risken för brand genom att INTE placera klädesplagg med rester av antändbara ämnen som exempelvis maskinolja, brandfarliga kemikalier, förtunningsmedel osv. eller material med vax eller kemikalier, exempelvis moppar och rengöringstrasor eller material med kemiskt tvättmedel för kemtvätt i hemmet i torktumlaren.
8. Använd torktumlaren endast för avsett ändamål, dvs. för torkning av kläder.
9. Koppla alltid ur torktumlarens nätanslutning innan service utförs. Koppla ur elsladden genom att ta i kontakten, inte sladden.

10. Om nätsladden är skadad, måste den ersättas av en specialsladd eller enhet som finns tillgänglig från tillverkaren eller dess återförsäljare.

11. Installera den här torktumlaren enligt INSTALLATIONSANVISNINGARNA. Samtliga anslutningar till strömkälla, jordning och gasanslutning måste överensstämma med de lokala bestämmelserna och utföras av auktoriserad personal. Gör det inte själv om du inte vet hur man gör!

12. Ta ur tvätten omedelbart efter att torktumlaren stannat.

13. Läs alltid igenom och följ tillverkarens anvisningar på tvätt- och rengöringsmedelsförpackningen. Iaktta alla varningar eller försiktighetsåtgärder. Minska risken för förgiftning eller kemiska brännskador genom att alltid förvara medlen oåtkomligt för barn (helst i ett låst skåp).

14. Torka inte glasfibergardiner och draperier i torktumlaren om ej annat anges på etiketten. Om de torkas ska trumman rengöras med en fuktad trasa så att alla glasfiberpartiklar avlägsnas.

15. Följ ALLTID de skötselanvisningar som medföljer plaggen.

16. Använd aldrig torktumlaren om några spärrar och/eller luckor avlägsnats.

17. DU FÅR EJ använda torktumlaren om några delar saknas eller är trasiga.

18. FÖRBIKOPPLA INTE säkerhetsförreglingarna på något sätt.

19. Försummelse att installera, underhålla och/eller använda denna maskin i enlighet med tillverkarens anvisningar kan orsaka personskada och/eller skada på egendom.

VIKTIGT: Ångorna från lösningsmedel från kemtvättmaskiner bildar frätande syror när de leds genom torkenhetens värmeclement. Dessa syror verkar frätande både på torktumlaren och på tvätten som torkas. Kontrollera att tillsatsluften är fri från ångor från lösningsmedel.

VIKTIGT: Låt installera torktumlaren på rätt sätt. Gör det inte själy om du inte vet hur man gör!

OBS! VARNINGAR OCH VIKTIGA SÄKERHETSANVISNINGAR som förekommer i denna bruksanvisning täcker inte alla eventuella tillstånd och situationer som kan inträffa. Du måste använda sunt förnuft, försiktighet och aktsamhet när du installerar, underhåller eller använder en torktumlare.

Kontakta alltid din återförsäljare, distributör, servicetekniker eller tillverkaren när du har problem eller tillständ som du inte förstår.

Installation

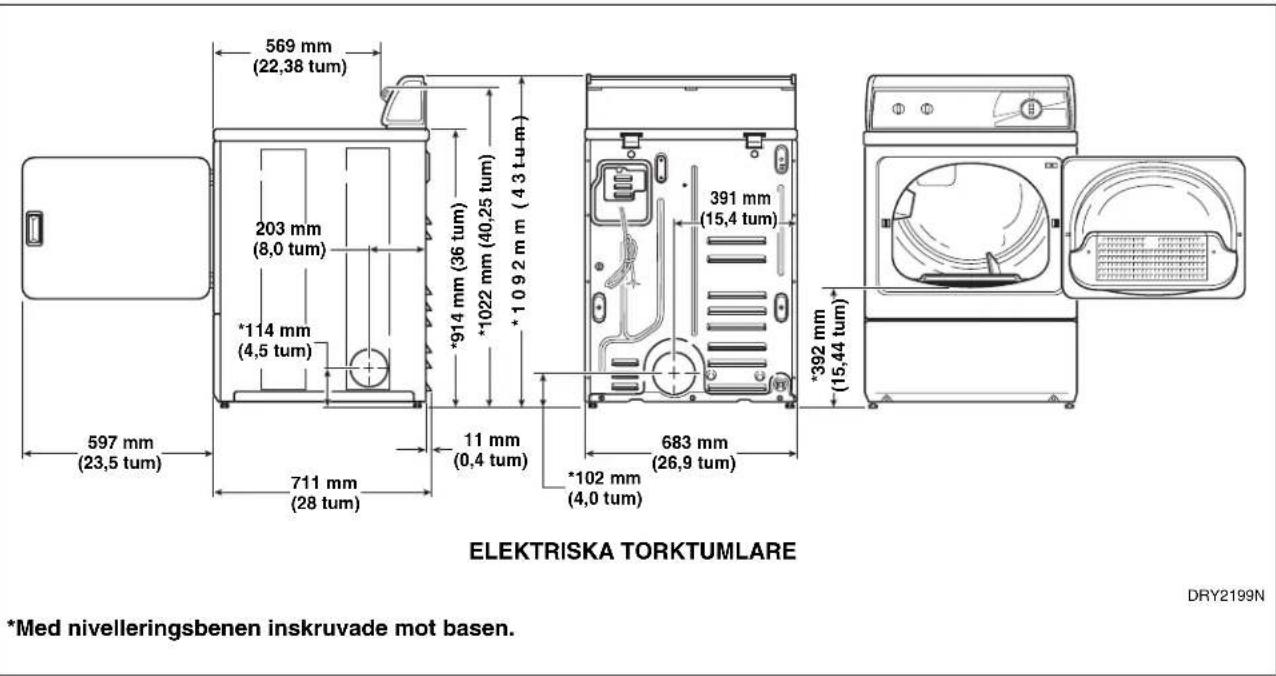

Dimensioner och specifikationer

569 mm (22,38 tum) 203 mm (8,0 tum) *114 mm (4,5 tum) 597 mm (23,5 tum) 711 mm (28 tum) 11 mm (0,4 tum) *914 mm (36 tum) *1022 mm (40,25 tum) *1092 mm (43 tu-m) 391 mm (15,4 tum) 683 mm (26,9 tum) *102 mm (4,0 tum) *392 mm (15,44 tum) ELEKTRISKA TORKTUMLARE *Med nivelleringsbenen inskruvade mot basen. DRY2199N

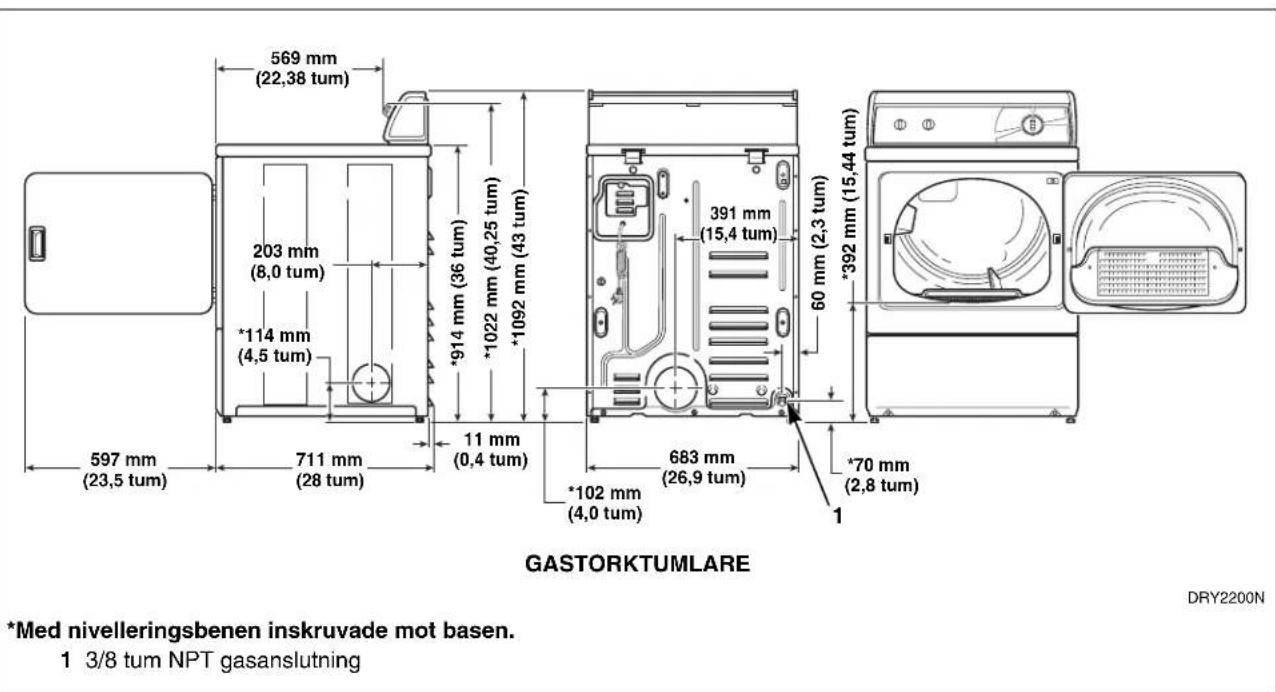

569 mm (22,38 tum) 203 mm (8,0 tum) *114 mm (4,5 tum) 597 mm (23,5 tum) 711 mm (28 tum) *914 mm (36 tum) *1022 mm (40,25 tum) *1092 mm (43 tum) 11 mm (0,4 tum) GASTORKTUMLARE 391 mm (15,4 tum) 60 mm (2,3 tum) *392 mm (15,44 tum) *102 mm (4,0 tum) 683 mm (26,9 tum) *70 mm (2,8 tum) 1 *Med nivelleringsbenen inskruvade mot basen. 1 3/8 tum NPT gasanslutning DRY2200N

Tillägg till installations-/bruksanvisning

Installera torktumlaren

OBS! Den här bruksanvisningen är endast ett tillägg. Se installations-/bruksanvisningen för fullständiga anvisningar.

Steg 1: Placera och nivellera torktumlaren

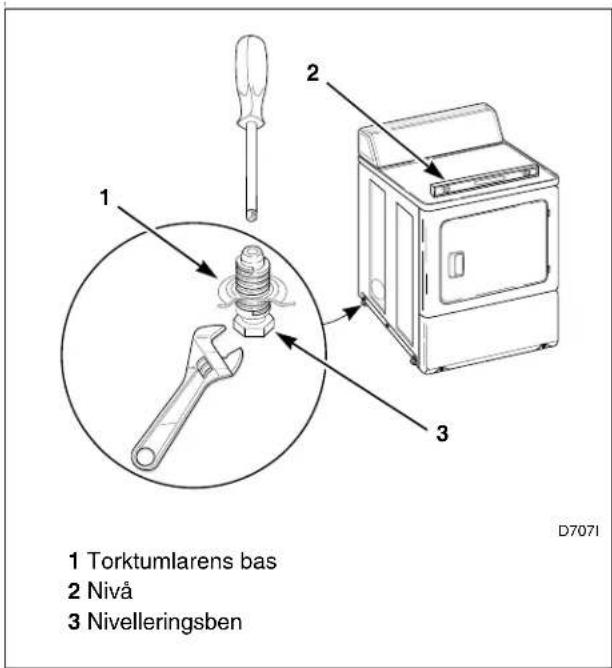

1 Torktumlarens bas 2 Nivå 3 Nivelleringsben D7071

Figur 1

Steg 2: Anslut torktumlarens frånluftssystem

WARNING Torktumlare skapar brännbart ludd. Minska brandrisken genom att ansluta torktumlarens utblås till utomhusluften. W116SW

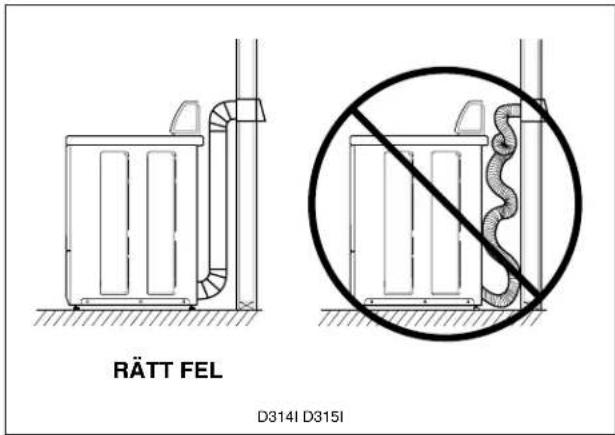

RÄTT FEL D314I D315I

Figur 2

Tillägg till installations-/bruksanvisning

Steg 3: Anslut gasledningen (Endast för gasdrivna torktumlare)

Se avsnittet Gaskrav om du vill ha ytterligare information.

1. Kontrollera att torktumlaren är utrustad för att användas med den typ gas som finns i tvättrummet.

2. Ta bort fraktkapsylen från gasanslutningen på baksidan av torktumlaren.

3. Anslut till gasledningen.

4. Dra åt alla anslutningar ordentligt.

5. Se avsnittet Gaskrav beträffande gasolanslutning.

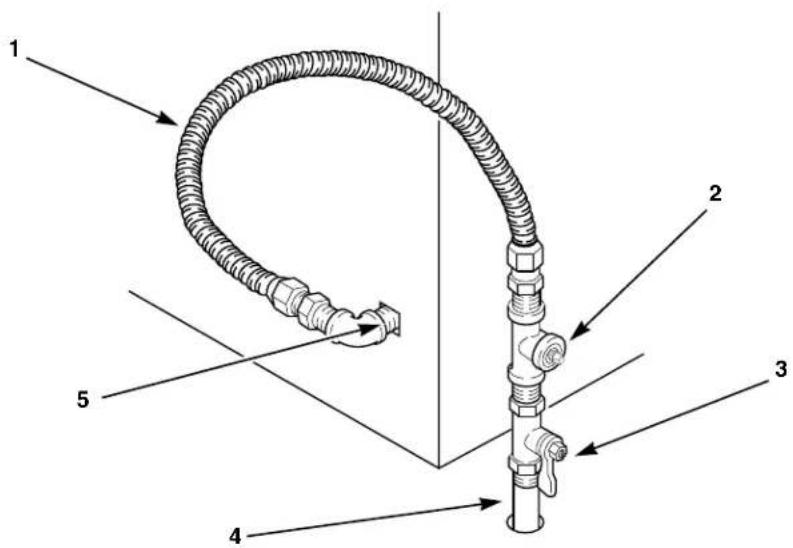

1 Ny rostfri böjbar anslutning – använd endast om tillåtet enligt lokala bestämmelser (Använd Design CSA Certified anslutning)

2 1/8 tum NPT rörplug (för att kontrollera inloppsgastrzyck)

3 Avstängningsventil för utrustningen – installerad inom 1,8 m (6 fot) från torktumlaren

4 Svart järnrör Kortare än 6,1 m (20 fot.) – använd 9,5 mm (3/8 tum) rör Längre än 6,1 m (20 fot) – använd 12,7 mm (1/2 tum) rör

5 3/8 tum NPT gasanslutning

Figur 3

Tillägg till installations-/bruksanvisning

Steg 5: Anslut torktumlaren till strömkällan

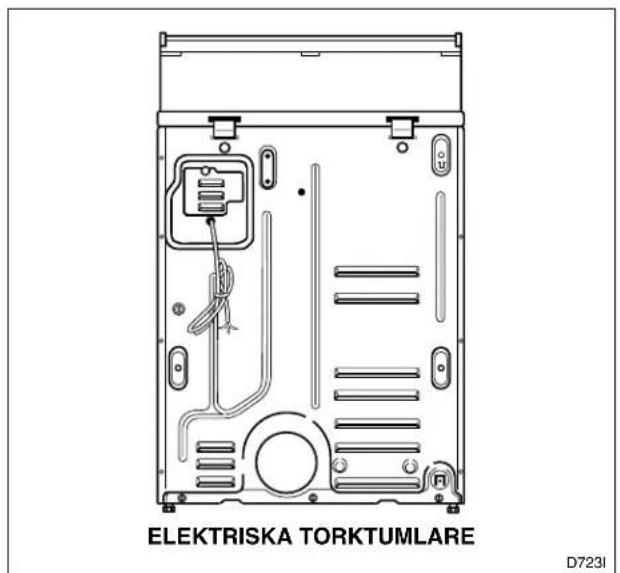

ELEKTRISKA TORKTUMLARE D7231

Figur 5

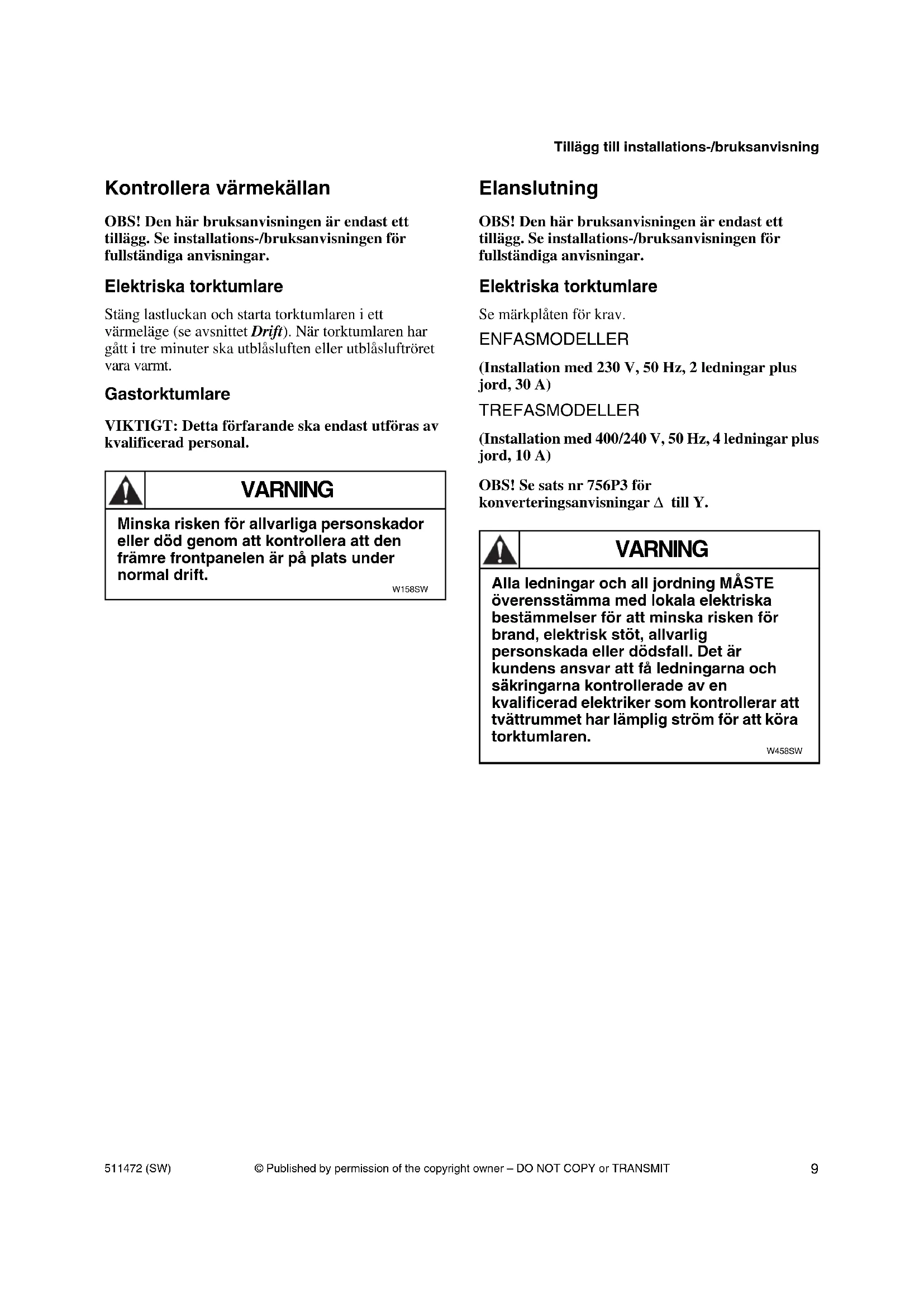

Kontrollera värmekällan

OBS! Den här bruksanvisningen är endast ett tillägg. Se installations-/bruksanvisningen för fullständiga anvisningar.

Elektriska torktumlare

Stäng lastluckan och starta torktumlaren i ett värmeläge (se avsnittet Drift). När torktumlaren har gått i tre minuter ska utblåsluften eller utblåsluftröret vara varmt.

Gastorktumlare

VIKTIGT: Detta förfarande ska endast utföras av kvalificerad personal.

WARNING

Minska risken för allvarliga personskador eller död genom att kontrollera att den främre frontpanelen är på plats under normal drift.

W158SW

Elanslutning

OBS! Den här bruksanvisningen är endast ett tillägg. Se installations-/bruksanvisningen för fullständiga anvisningar.

Elektriska torktumlare

Se märkplåten för krav.

ENFASMODELLER

(Installation med 230 V, 50 Hz, 2 ledningar plus jord, 30 A)

TREFASMODELLER

(Installation med 400/240 V, 50 Hz, 4 ledningar plus jord, 10 A)

OBS! Se sats nr 756P3 för

konverteringsanvisningar till Y.

WARNING

Alla ledningar och all jordning MÅSTE överensstämma med lokala elektriska bestämmelser för att minska risken för brand, elektrisk stöt, allvarlig personskada eller dödsfall. Det är kundens ansvar att få ledningarna och säkringarna kontrollerade av en kvalificerad elektriker som kontrollerar att tvättrummet har lämplig ström för att köra torktumlaren.

W458SW

Tillägg till installations-/bruksanvisning

Gör så här för att ansluta en trefassladd som kunden tillhandahåller (400 V WYE [Y]):

1. Ta bort åtkomstluckan för el på baksidan av maskinen.
2. Anslut nätsladdens ledningar enligt bilden i Figur 7.
3. Anslut dragavlastning till sladden som medföljer maskinen enligt alla lokala bestämmelser och förordningar.
4. Sätt tillbaka åtkomstluckan.

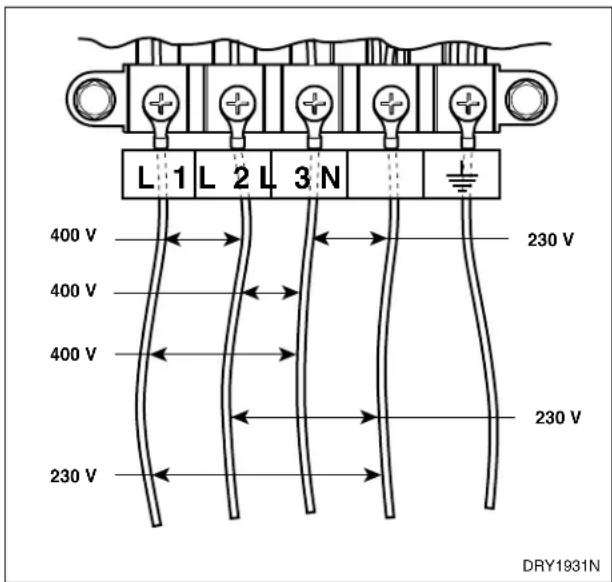

L 1 L 2 L 3 N 400 V 400 V 400 V 230 V 230 V DRY1931N

Figur 7

Anvisningar för jordning och ledningsdragning

Torktumlaren måste anslutas till ett jordat, permanent ledningssystem av metall. Annars måste jordledningskabel för utrustningen dras tillsammans med strömledarna och anslutas till lämplig jordningspunkt på torktumlaren.

OBS! Elektriska uttag måste placeras så att de är lätt åtkomliga med maskinen på plats. Om maskinen är direktansluten, krävs en mellanliggande brytarläda med ett 3 mm mellanrum [335-1 (22.2)].

Gastorktumlare

OBS! Den här bruksanvisningen är endast ett tillägg. Se installations-/bruksanvisningen för fullständiga anvisningar.

(Installation med 230 V, 50 Hz, 2 ledningar plus jord, 10 A)

WARNING

Minska risken för brand, elektrisk stöt, allvarlig personskada eller dödsfall genom att kontrollera att alla elanslutningar till en gastorktumlare överensstämmer med lokala elektriska bestämmelser. Gasanslutningarna till en gastorktumlare måste överensstämma med lokala bestämmelser och förordningar. Om sådana inte finns, gäller den senaste utgåvan av den amerikanska kodsamlingen National Electrical Code ANSI Z223.1.

W238SW

Torktumlaren är konstruerad för att köras på en krets med två ledningar plus jord, 230 V, 50 Hz, enfas nätanslutning med säkring för det antal ampere som visas på märkplåten.

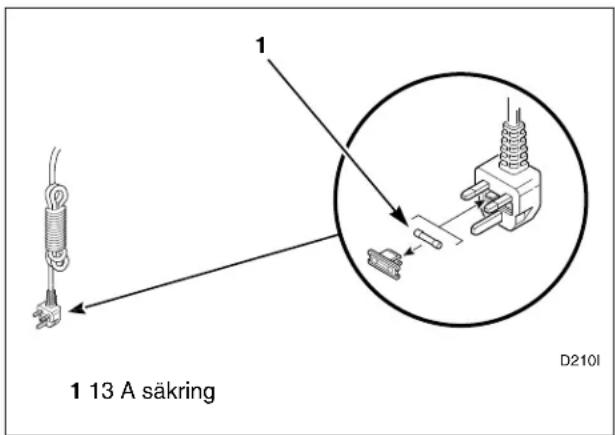

1 13 A säkring D210I

Figur 8

OBS! Elektriska uttag måste placeras så att de är lätt åtkomliga med maskinen på plats.

Gaskrav

OBS! Den här bruksanvisningen är endast ett tillägg. Se installations-/bruksanvisningen för fullständiga anvisningar.

Gastorktumlare

(6,2 kW)

$$ \text { Gasflöde } = 0, 5 5 \mathrm{m} ^ {3} / \mathrm{tim} $$

OBS! Denna apparat måste installeras enligt gällande bestämmelser.

OBS! Maskinen levereras från fabriken för drift med naturgas [2nd Family, Group H (E)] vid nominellt ingångstryck på 20 mbar för att användas i följande länder: GB/IE/PT/ES/IT. Rådfråga distributören vid installation i andra EU-länder och/eller vid konvertering till gasoldrift. ANSLUT INTE torktumlaren till gasol utan att rådfråga distributören och/eller utan att utföra rätt konvertering enligt konverterinsanvisningar (konverteringssats 599P3).

Altitudjusteringar för naturgas
Höjd ö.h. Munstyckets storlek					Art.nr
m fot # mm tum
915 3000 43 2,26 0,0890 503778
1830 6000 44 2,18 0,0860 58719
2440 8000 45 2,08 0,0820 503779
2740 9000 46 2,06 0,0810 503780
3050 10.000 47 1,99 0,0785 503781

Tabell 1

Enheten måste isoleras från gastillförselsystemet genom att utrustningens avstängningsventil stängs vid tryckprovning av gastillförselsystemet med provtryck på eller understigande 50 mbar.

WARNING

• Torktumlaren måste anslutas till den typ av gas som visas på namnplåten som finns i dörrens fördjupning.
• Använd en ny, böjbar rostfri anslutning.
• Använd ett rörförslutningsmaterial som inte löses av gasol eller Teflontejp på alla rörgängor.
• Spola ut luft och avlagringar från gasledningen innan du ansluter den till torktumlaren. Innan du drar åt anslutningen ska du spola ut återstående luft från torktumlarens gasledning tills du känner gaslukt. Detta steg krävs för att hindra att gasventilen förorenas.
• Använd inte en öppen låga för att kontrollera gasläckor. Använd en ickefrätande vätska för att upptäcka läckage.
• Om du vill ta isär någonting och det behövs verktyg måste du anlita en för ändamålet kvalificerad serviceperson. W316SW

Tillägg till installations-/bruksanvisning

Placeringskrav

OBS! Den här bruksanvisningen är endast ett tillägg. Se installations-/bruksanvisningen för fullständiga anvisningar.

B A A VY FRAMIFRÅN (utan skåpsdörr)

1 D E A 1066,8 mm (42 tum) C 3 VY FRÅN SIDAN (skåpdörr)

F 2 (G) F VY FRAMIFRÅN (skåpdörr)

Område Fristående/nischinstallation Installation i skåp
A 0 mm (0 tum) minimum 0 mm (0 tum) minimum
B 304,8 mm (12 tum) minimum 304,8 mm (12 tum) minimum
C Ej tillämplig 50,8 mm (2 tum) minimum
D 50,8 mm (2 tum) minimum 50,8 mm (2 tum) minimum
E 304,8 mm (12 tum) minimum 304,8 mm (12 tum) minimum
F	Ej tillämplig 76,2 mm (3 tum)
G Ej tillämplig 1016 mm		^2 /öppen ( 40 tum^2 )

1 Skåpdörr 3 Höljets yttre vägg
2 Centrerade luftöppningar
(minst 2 öppningar)

Figur 9

Torktumlarens frånluftskrav

OBS! Den här bruksanvisningen är endast ett tillägg. Se installations-/bruksanvisningen för fullständiga anvisningar.

WARNING

Torktumlare skapar brännbart ludd. Minska brandrisken genom att ansluta torktumlarens utblås till utomhusluften.

W116SW

Denna gasapparat innehåller eller producerar en kemikalie eller kemikalier som kan orsaka dödsfall eller allvarlig sjukdom. Dessa ämnen är cancerframkallande och kan orsaka medfödda missbildningar eller annan reproduktiv skada enligt delstaten Kaliforniens provresultat. Minska risken från ämnen i bränslet eller från bränsleförbränning genom att kontrollera att denna apparat installeras, körs och underhålls enligt anvisningarna i denna bruksanvining.

W115SW

Minska risken för brand och ansamlingen av brännbara gaser genom att INTE avlufta torktumlaren till fönsterutrymme, gasventilationsöppning, skorsten eller slutet, oventilerat utrymme, exempelvis vind, vägg, innertak, kryprum under en byggnad eller dolda utrymmen i en byggnad.

W045SW

Minska brandrisken genom att INTE använda plast eller tunna folierör till att leda bort frånluften från torktumlaren.

W354SW

VIKTIGT: Om du inte leder bort frånluften på rätt sätt gäller inte garantin.

Material till frånluftssystemet

OBS! Ventilationsutrustning följer inte med torktumlaren (skaffa lokalt).

Styvt metallrör rekommenderas. Ickebrännbart, böjbart metallrör är acceptabelt.

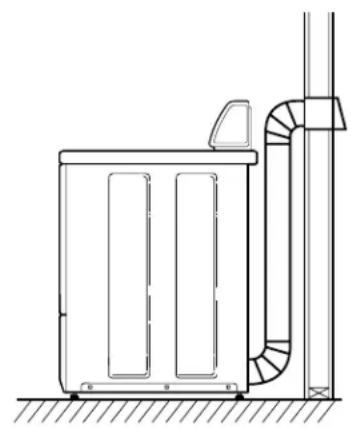

Krav för tillsatsluft

En torktumlare blåser ut 85 liter/sekund (180 kubikfot/min) (mätt vid torktumlarens baksida) och tillräckligt med tillsatsluft måste tillföras för att ersätta den utblåsta luften.

Frånluftens riktning

Torktumlarens frånluft kan ledas utomhus genom

baksidan, vänster- eller högersidan eller genom botten.

UNDANTAG: Gastorttumlares frånluft kan inte

ledas ut från vänster sida p.g.a. brännarens hölje.

Antal90° krökar	Typ av utomhushuv
	Rekommenderas	Använd endast vid installation av korta sträckor
	102 mm(4 tum) 1-102 mm(4 tum)D673I	64 mm'(2-1/2 tum) D802I
Maximal längd 102 mm (4 tum) diameter styvt metallrör
0 19,8 m (65 fot) 16,8 m (55 fot)
1 16,8 m (55 fot) 14,3 m (47 fot)
2 14,3 m (47 fot) 12,5 m (41 fot)
3 11,0 m (36 fot) 9,1 m (30 fot)
4 8,5 m (28 fot) 6,7 m (22 fot)
Maximal längd 102 mm (4 tum) diameter böjligt metallrör
0 13,7 m (45 fot) 10,7 m (35 fot)
1 10,7 m (35 fot) 8,2 m (27 fot)
2 9,1 m (30 fot) 6,4 m (21 fot)
3 7,6 m (25 fot) 5,2 m (17 fot)
4 6,1 m (20 fot) 4,5 m (15 fot)
OBS! Dra ifrån 1,8 m (6 fot) för varje extra krök.

Tabell 2

Tillägg till installations-/bruksanvisning

Torktumlarens luftflöde

MAXIMALT STATISKT TRYCK MÄTT I VATTENHÖJD 50 Hz 10 mm (0,4 tum) 1 2 MÄTA STATISKT TRYCK D012IE0A 1 Manometer 2 Frånluftsrör

Figur 11

Drift

Bruksanvisning

OBS! Den här bruksanvisningen är endast ett tillägg. Se installations-/bruksanvisningen för fullständiga anvisningar.

Steg 1: Rengör luddfiltret

Steg 2: Lägg i tvätten

Fyll torktumlaren halvfull med tvätt (högst 7,8 kg torra kläder).

D716I

Figur 13

Steg 3: Stäng lastluckan.

Tillägg till installations-/bruksanvisning

Steg 5: Ställ in timer-knappen

Välj tyg/temperatur

	DRY477N	Skrynkelfritt
	DRY481N	Normal
	DRY484N	Ömtåligt
	DRY485N	Torktid
[TCD0] [H4KS]	DRY478N	Värme
###	DRY479N	Ingen värme
###	DRY482N	Mindre torr
	DRY483N	Torrare

Steg 6: Starta torktumlaren

Starta torktumlaren genom att trycka på timerknappen.

CPD60BC

Figur 15

Steg 7: Ta ur tvätten

D718I

Figur 16

Signal för cykelns slut

[HBAW]DRY475N	Ljudnivå
DRY476N	Ljudintervall (lågt till högt)

Avfallshantering

Denna utrustning är märkt enligt EU-direktivet 2002/96/EG: Hantering av elektriskt och elektroniskt avfall.

Om denna symbol anges på produkten eller dess emballage innebär det att produkten inte ska hanteras som hushållsavfall. Se Figur 17. Istället ska produkten inlämnas till lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Rätt avfallshantering av denna produkt undviker eventuell skadlig inverkan på miljö och hälsa, vilka skulle kunna uppstå till följd av olämplig avfallshantering av denna produkt. Materialåtervinning bidrar till att spara på naturresurser. Kontakta närmaste lokal myndighet, kommunalt sophanteringsföretag eller inköpsstället för produkten för att få mer utförlig information om återvinning av denna produkt.

MIX1N

Figur 17

Kuivausrummut
