T24 - Secadora Eudora - Manual de uso y guía de instrucciones gratis

Tipo de producto	Secadora
Marca	Eudora
Modelo	T24
Dimensiones (L x P x A)	597 x 711 x 683 mm
Alimentación eléctrica	230 V, 50 Hz (modelos eléctricos) / 230 V, 50 Hz (modelos a gas)
Tipo de gas (versión gas)	Gas natural (2ª familia, grupo H) o GLP con kit de conversión
Capacidad de carga	7,8 kg máx. (ropa seca)
Temperaturas de secado	Sin calentamiento, Media/Delicado, Alta/Normal
Temporizador	Programable (tejido antiarrugas, normal, delicado)
Señal de fin de ciclo	Sí (nivel sonoro variable)
Evacuación	Hacia el exterior obligatorio (conducto rígido recomendado)
Filtro de pelusa	Limpiar después de cada uso
Seguridad	Parada automática al abrir la puerta, protección contra sobrecalentamiento
Instalación	Nivelada, evacuación correcta, conexión de gas por profesional
Reparabilidad	Piezas disponibles a través del fabricante o reparador autorizado
Presión estática máx.	10 mm columna de agua
Longitud máx. conducto (rígido, 0 codos)	19,8 m (65 pies)
Clase energética	No especificado
Nivel sonoro	Variable (sin valor exacto)

Preguntas frecuentes - T24 Eudora

¿Cuál es la capacidad máxima de carga de la secadora Eudora T24?

La capacidad máxima es de 7,8 kg de ropa seca. No sobrecargar para un secado eficaz.

¿Cómo limpiar el filtro de pelusa?

Hay que limpiar el filtro de pelusa después de cada uso. Retírelo, quite la pelusa a mano o con una aspiradora, y vuelva a colocarlo.

¿Se puede usar la secadora sin evacuación al exterior?

No, la evacuación debe imperativamente hacerse hacia el exterior para evitar riesgos de incendio y acumulación de gases combustibles.

¿Qué tipos de gas son compatibles con el modelo T24?

La secadora se entrega para funcionar con gas natural (2ª familia, grupo H). Es posible la conversión a GLP con un kit específico (ref. 599P3).

¿Cómo seleccionar la temperatura de secado?

Use el botón de temperatura: posiciones Sin calentamiento, Media/Delicado (para tejidos delicados) o Alta/Normal (para algodón y tejidos resistentes).

¿Qué hacer en caso de olor a gas?

No encender ningún aparato, no tocar interruptores, evacuar el lugar y llamar a la compañía de gas o a los bomberos desde el exterior.

¿Cuál es la longitud máxima del conducto de evacuación?

Para un conducto metálico rígido de 102 mm de diámetro y 0 codos, la longitud máxima es de 19,8 m. Cada codo adicional reduce esta longitud.

¿La secadora se detiene si se abre la puerta?

Sí, el tambor se detiene automáticamente al abrir la puerta. No puentear este dispositivo de seguridad.

¿Cómo mantener el interior de la secadora?

Haga limpiar el interior y el conducto de evacuación a intervalos regulares por personal calificado para evitar la acumulación de pelusa.

¿Puedo secar ropa de fibra de vidrio?

Solo seque si la etiqueta de la prenda lo autoriza. Luego limpie el tambor con un paño húmedo para eliminar el polvo de fibra de vidrio.

MANUAL DE USUARIO T24 Eudora

Modelos eléctricos y de gas

Guarde estas instrucciones para referencia en el futuro.

(Si esta máquina cambia de dueño, asegúrese de que este manual vaya con la misma).

ADVERTENCIA

PARA SU SEGURIDAD, debe seguir la información contenida en este manual para minimizar el riesgo de fuego o explosión, o prevenir daños a la propiedad, lesiones graves, o la muerte.

W033R2SP

• No almacenar o usar gasolina u otros vapores y líquidos inflamables cerca de este o de cualquier otro equipo.
• QUÉ HACER SI SIENTE OLOR A GAS:
• No tratar de encender ningún aparato.
• No tocar ningún interruptor eléctrico; no usar ninguno de los teléfonos de su edificio.
• Evacuar a todos los ocupantes del local, edificio o área afectada.
  – Llamar inmediatamente al proveedor de gas, usando un teléfono de vecino. Seguir las instrucciones del proveedor de gas.
• Si no puede comunicarse con su proveedor de gas, llame a los bomberos.
• La instalación y servicio tienen que ser ejecutados por un instalador cualificado, una agencia de servicio, o su proveedor de gas.

W052R3SP

IMPORTANTE: El comprador deberá consultar con el proveedor de gas local para obtener instrucciones a seguir en el caso de que el usuario perciba un olor a gas. Las instrucciones de la compañía de gas, así como la nota de SEGURIDAD y ADVERTENCIA situada directamente encima, deberán ubicarse en un lugar prominente próximo a la secadora para el uso del cliente.

PARA SU SEGURIDAD

No almacene ni use gasolina u otros líquidos o vapores inflamables cerca de éste o de otro aparato cualquiera.

W053R2SP

Suplemento de instalación/operación

Tabla de contenido

Información de seguridad 3

Explicación de los mensajes de seguridad.... 3

Instrucciones importantes de seguridad.... 3

Instalación 6

Dimensiones y especificaciones 6

Instalación de la secadora.... 7

Paso 1: Coloque y nivele la secadora....7

Paso 2: Conecte el sistema de escape de la secadora....7

Paso 3: Conecte el tubo de suministro de gas (secadora de gas solamente)....8

Paso 4: Limpie el interior de la secadora....9

Paso 5: Conecte la secadora a la corriente eléctrica.... 9

Paso 6: Compruebe la instalación....9

Compruebe la fuente de calor.... 10

Secadoras eléctricas 10

Secadoras de gas 10

Requisitos eléctricos.... 10

Secadoras eléctricas 10

Secadoras de gas 11

Requisitos de gas 12

Secadoras de gas 12

Requisitos de localización 13

Requisitos de escape de la secadora 14

Materiales del sistema de escape 14

Requisitos para el aire de complemento 14

Dirección del escape 16

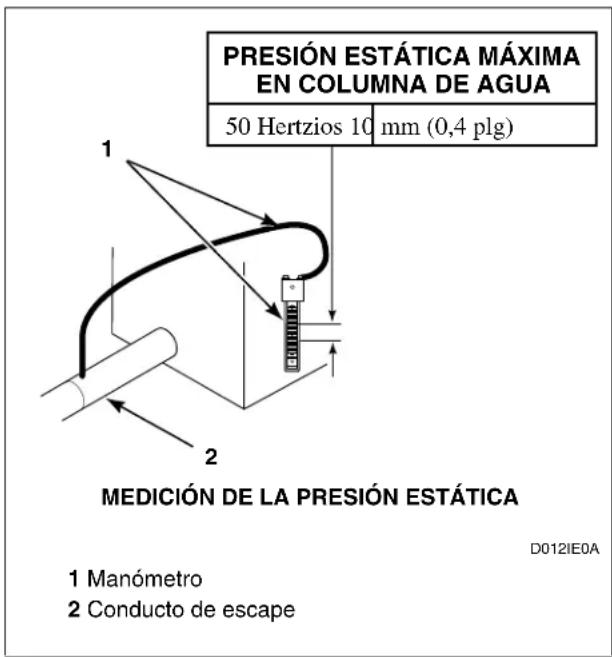

Flujo de aire de la secadora.... 17

Operación 18

Instrucciones de operación 18

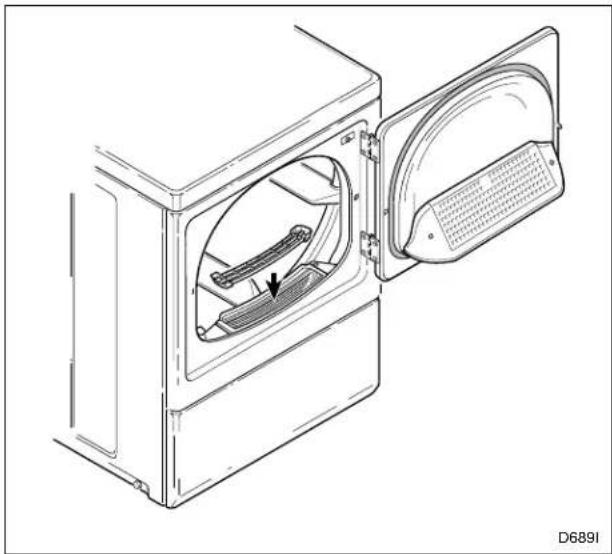

Paso 1: Limpie el filtro de pelusa 18

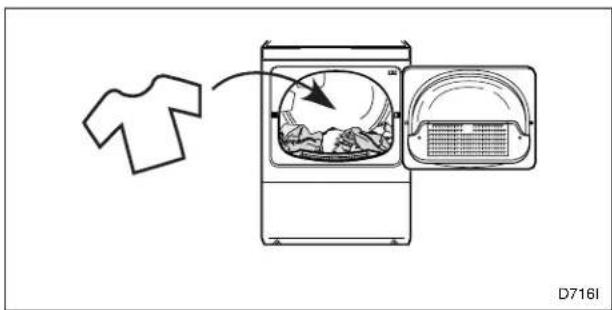

Paso 2: Introduzca la colada 18

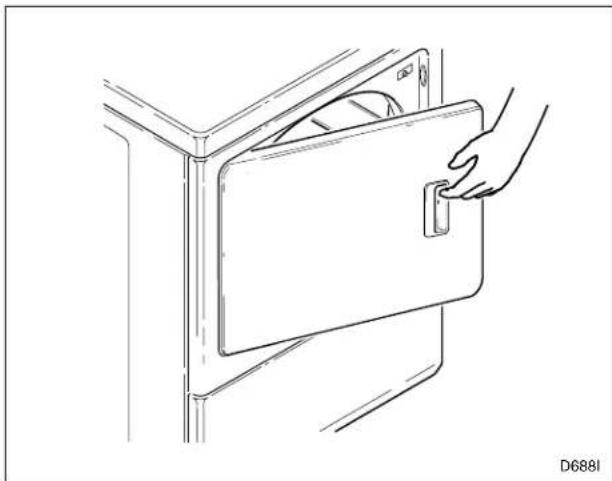

Paso 3: Cierre la puerta de carga.... 18

Paso 4: Seleccione el ajuste de temperatura .... 18

Paso 5: Ajuste el pomo del temporizador .... 19

Paso 6: Arranque la secadora.... 19

Señal del final del ciclo.... 19

Cómo deshacerse de la unidad.... 20

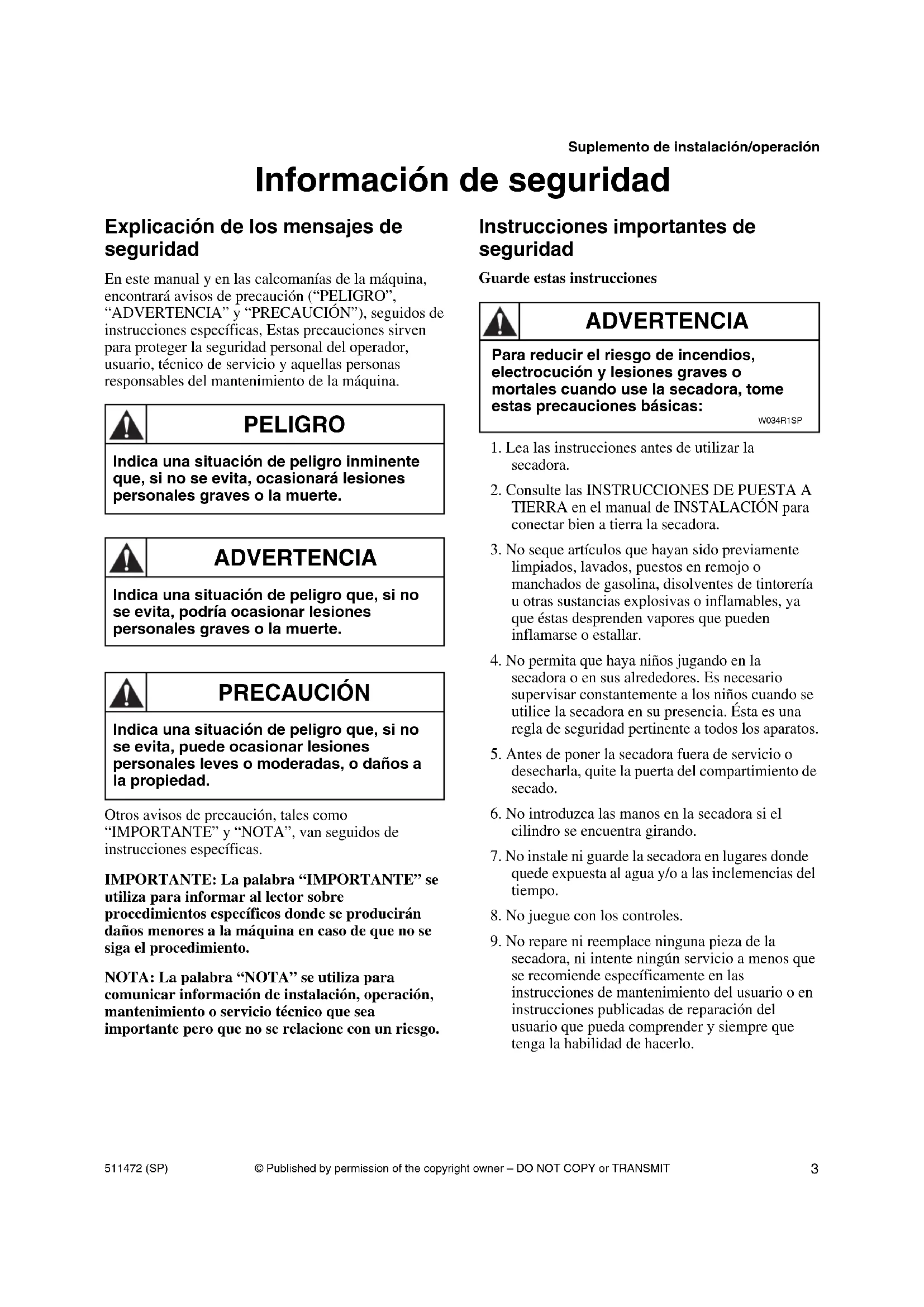

Información de seguridad

Explicación de los mensajes de seguridad

En este manual y en las calcomanías de la máquina, encontrará avisos de precaución (“PELIGRO”, “ADVERTENCIA” y “PRECAUCIÓN”), seguidos de instrucciones específicas, Estas precauciones sirven para proteger la seguridad personal del operador, usuario, técnico de servicio y aquellas personas responsables del mantenimiento de la máquina.

PELIGRO

Indica una situación de peligro inminente que, si no se evita, ocasionará lesiones personales graves o la muerte.

ADVERTENCIA

Indica una situación de peligro que, si no se evita, podría ocasionar lesiones personales graves o la muerte.

PRECAUCIÓN

Indica una situación de peligro que, si no se evita, puede ocasionar lesiones personales leves o moderadas, o daños a la propiedad.

Otros avisos de precaución, tales como "IMPORTANTE" y "NOTA", van seguidos de instrucciones específicas.

IMPORTANTE: La palabra “IMPORTANTE” se utiliza para informar al lector sobre procedimientos específicos donde se producirán daños menores a la máquina en caso de que no se siga el procedimiento.

NOTA: La palabra “NOTA” se utiliza para comunicar información de instalación, operación, mantenimiento o servicio técnico que sea importante pero que no se relacione con un riesgo.

Instrucciones importantes de seguridad

Para reducir el riesgo de incendios, electrocución y lesiones graves o mortales cuando use la secadora, tome estas precauciones básicas:

W034R1SP

1. Lea las instrucciones antes de utilizar la secadora.
2. Consulte las INSTRUCCIONES DE PUESTA A TIERRA en el manual de INSTALACIÓN para conectar bien a tierra la secadora.
3. No seque artículos que hayan sido previamente limpiados, lavados, puestos en remojo o manchados de gasolina, disolventes de tintorería u otras sustancias explosivas o inflamables, ya que éstas desprenden vapores que pueden inflamarse o estallar.
4. No permita que haya niños jugando en la secadora o en sus alrededores. Es necesario supervisar constantemente a los niños cuando se utilice la secadora en su presencia. Ésta es una regla de seguridad pertinente a todos los aparatos.
5. Antes de poner la secadora fuera de servicio o desecharla, quite la puerta del compartimiento de secado.
6. No introduzca las manos en la secadora si el cilindro se encuentra girando.
7. No instale ni guarde la secadora en lugares donde quede expuesta al agua y/o a las inclemencias del tiempo.
8. No juegue con los controles.
9. No repare ni reemplace ninguna pieza de la secadora, ni intente ningún servicio a menos que se recomiende específicamente en las instrucciones de mantenimiento del usuario o en instrucciones publicadas de reparación del usuario que pueda comprender y siempre que tenga la habilidad de hacerlo.

Suplemento de instalación/operación

1. No utilice productos suavizantes de telas ni productos que eliminen la electricidad estática, a menos que lo recomiende el fabricante de dichos productos.
2. Para reducir el riesgo de incendio, NO SEQUE plásticos ni artículos que contengan gomaespuma o materiales de tipo goma de textura similar.
3. Limpie SIEMPRE el filtro de pelusa después de cada carga. La presencia de una capa de pelusa en el filtro reduce la eficiencia de secado y prolonga el tiempo de secado.
4. No deje que se acumule pelusa, polvo y suciedad en la zona de la abertura de salida y en sus alrededores.
5. El interior de la secadora y el conducto de escape deben ser limpiados periódicamente por personal de servicio cualificado.
6. Si no se ha instalado, operado y mantenido según las instrucciones del fabricante o si existen daños o no se han usado debidamente los componentes del producto, el uso del mismo puede exponerlo a sustancias presentes en el combustible o producidas por la combustión del mismo, que pueden ocasionar la muerte o enfermedades graves y que al Estado de California le consta que causan cáncer, defectos de nacimiento o otros daños de carácter reproductivo.
7. La secadora no funciona con la puerta de carga abierta. NO ponga en derivación el interruptor de seguridad para permitir que la secadora opere con la puerta abierta. La secadora dejará de funcionar cuando se abra la puerta. No utilice la secadora si no deja de funcionar cuando se abra la puerta o si empieza a funcionar sin pulsar el mecanismo de ARRANQUE. Desconecte la secadora y llame a un técnico de servicio.
8. No coloque en la secadora artículos manchados de aceite de cocina o vegetal, ya que estos aceites no se quitan durante el lavado. Debido al resto de aceite presente, la tela puede prenderse fuego por sí misma.

9. Para reducir el riesgo de incendio, NO ponga en la secadora ropa que pueda tener restos de sustancias inflamables, como aceite de máquina, productos químicos inflamables, diluyentes etc. o cualquier artículo que contenga cera o productos químicos, como los presentes en fregonas y trapos de limpieza, o cualquier artículo que se haya limpiado en seco en el hogar con disolvente de limpieza en seco.

10. Utilice la secadora solamente en aplicaciones para las cuales ha sido fabricada: para secar ropa.

11. Desconecte siempre la corriente eléctrica de la secadora antes de tratar de efectuar el servicio. Desconecte el cordón de alimentación agarrando el enchufe, no el cordón.
12. Si el cordón está dañado, debe sustituirse por un cordón o conjunto especial que se puede conseguir del fabricante o agente de servicio.
13. Instale la secadora según las INSTRUCCIONES DE INSTALACIÓN. Todas las conexiones eléctricas, de puesta a tierra y suministro de gas deben cumplir con los códigos locales y ser realizadas por personal autorizado cuando sea necesario. ¡No lo haga usted mismo a menos que sepa cómo hacerlo!
14. Saque la ropa inmediatamente después de que se detenga la secadora.
15. Lea y siga siempre las instrucciones del fabricante de los paquetes de productos de limpieza para ropa. Respete todas las advertencias y precauciones. Para reducir el riesgo de envenenamiento o quemaduras causadas por productos químicos, manténgalos fuera del alcance de los niños en todo momento (preferentemente, en un armario cerrado con llave).
16. No seque cortinas ni tapicerías de fibra de vidrio a menos que la etiqueta diga que puede hacerse. Si están secas, pase un paño húmedo por el cilindro para quitar las partículas de fibra de vidrio.
17. Siga SIEMPRE las instrucciones de cuidado de las telas proporcionadas por el fabricante de ropa.
18. No opere nunca la secadora si se han quitado los protectores y/o paneles.
19. NO opere la secadora con piezas que falten o que estén rotas.
20. NO ponga en derivación ningún dispositivo de seguridad.
21. Si la instalación, mantenimiento y/o operación de esta máquina no se realiza según las instrucciones del fabricante, se pueden producir lesiones graves, mortales y/o daños materiales.

IMPORTANTE: Los vapores de disolventes de las máquinas de limpieza en seco producen ácidos cuando atraviesan el calentador de la unidad de secado. Estos ácidos son corrosivos para la secadora así como para la carga de ropa que se está secando. Asegúrese de que el aire de complemento no contenga vapores de disolvente.

IMPORTANTE: Solicite que le instalen la secadora debidamente. ¡No lo haga usted mismo a menos que sepa cómo hacerlo!

NOTA: Las ADVERTENCIAS y las INSTRUCCIONES DE SEGURIDAD

IMPORTANTES que aparecen en este manual no intentan cubrir todas las condiciones y situaciones posibles que puedan ocurrir. Hay que hacer uso del sentido común, tomar precauciones y tener cuidado al instalar, mantener u operar la secadora.

Póngase siempre en contacto con su vendedor, distribuidor, agente de servicio o fabricante sobre cualquier problema o condición que no comprenda.

Suplemento de instalación/operación

Instalación

Dimensiones y especificaciones

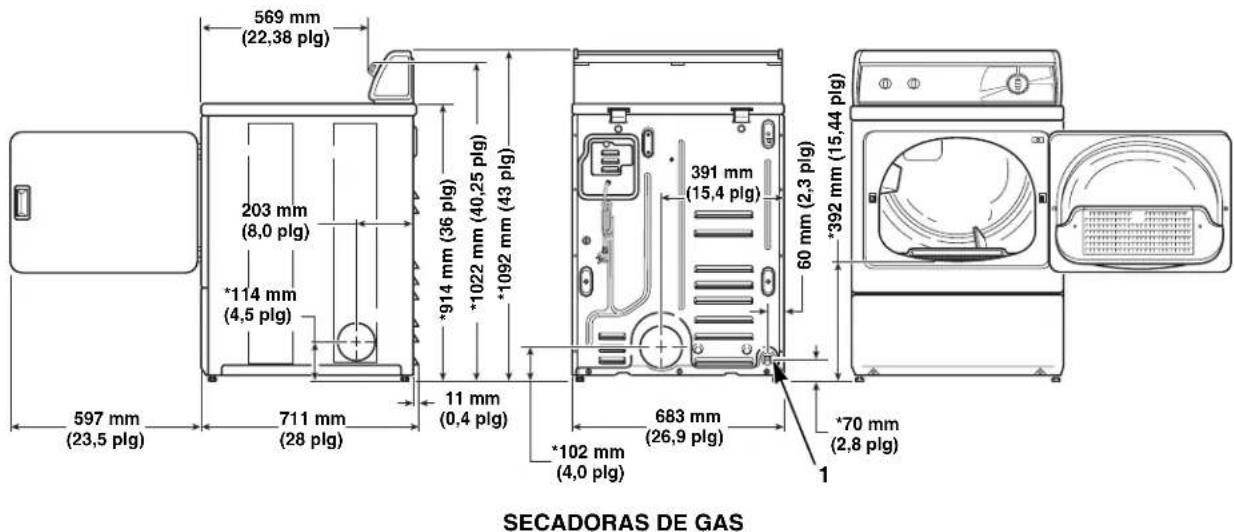

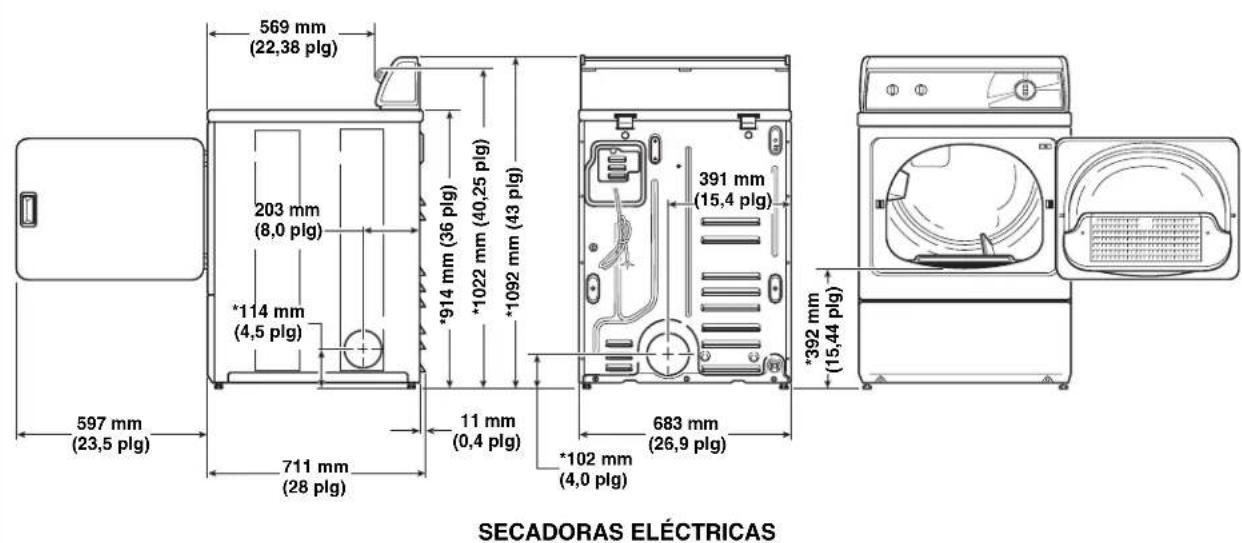

DRY2199N
*Con las patas de nivelación vueltas hacia la base.

DRY2200N
*Con las patas de nivelación vueltas hacia la base.
1 Conexión de gas NPT de 3/8 plg

Instalación de la secadora

NOTA: Este manual es solamente un suplemento. Consulte el manual de instalación/operación si desea instrucciones completas.

Paso 1: Coloque y nivele la secadora

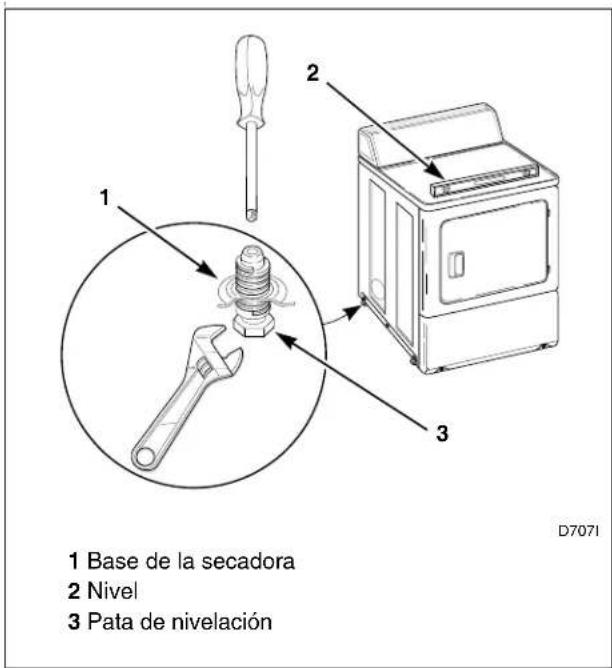

1 Base de la secadora 2 Nivel 3 Pata de nivelación D7071

Figura 1

Paso 2: Conecte el sistema de escape de la secadora

ADVERTENCIA La secadora de ropa produce pelusa combustible. Para disminuir el riesgo de incendio y la acumulación de gas combustible, el escape de la secadora DEBERÁ salir al exterior. W116R2SP

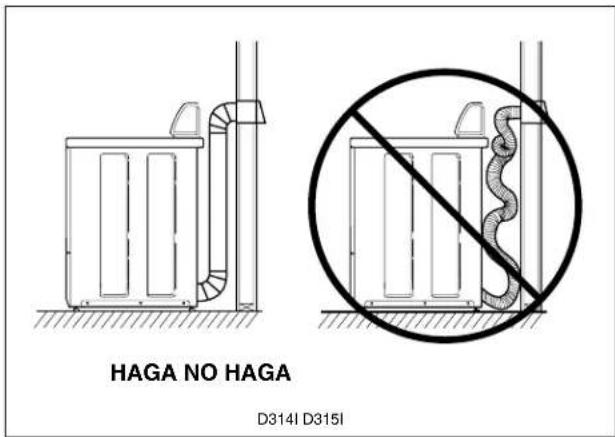

HAGA NO HAGA D314I D315I

Figura 2

Suplemento de instalación/operación

Paso 3: Conecte el tubo de suministro de gas (secadora de gas solamente)

Para obtener asistencia adicional, consulte la sección de Requisitos de gas.

1. Asegúrese de que la secadora esté equipada para poder ser utilizada con el tipo de gas de su lavandería.

2. Quite la tapa de transporte de la conexión de gas ubicada en la parte trasera de la secadora.

3. Conecte al tubo de suministro de gas.
4. Apriete bien todas las conexiones de gas.
5. Para las conexiones de gas LP (petroleo licuado), consulte la sección de Requisitos de gas.

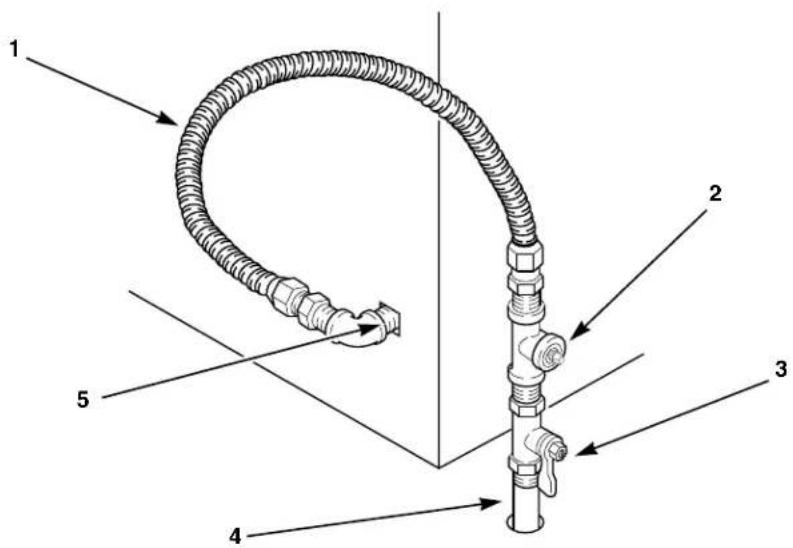

1 Nuevo conector flexible de acero inoxidable – Utilícelo únicamente si lo permiten los códigos locales (Use el conector de diseño certificado CSA)
2 Enchufe de tubo NPT de 1/8 plg (para comprobar la presión de entrada de gas)
3 Válvula de corte del equipo – Instalada a 1,8 m (6 pies) de la secadora

4 Tubo de silomelana De longitud inferior 6,1 m (20 plg) – Use un tubo de 9,5 mm (3/8 plg)
De longitud superior 6,1 m (20 plg) – Use un tubo de 12,7 mm (1/2 plg)

5 Conexión de gas NPT de 3/8 plg

Figura 3

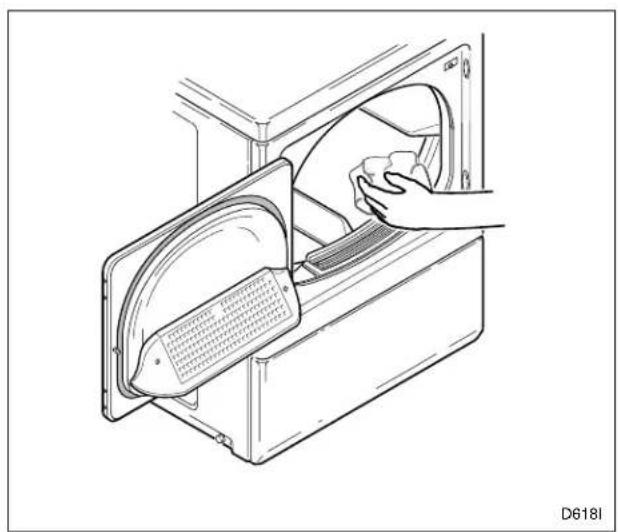

Paso 4: Limpie el interior de la secadora

Figura 6
Paso 6: Compruebe la instalación

Paso 5: Conecte la secadora a la corriente eléctrica

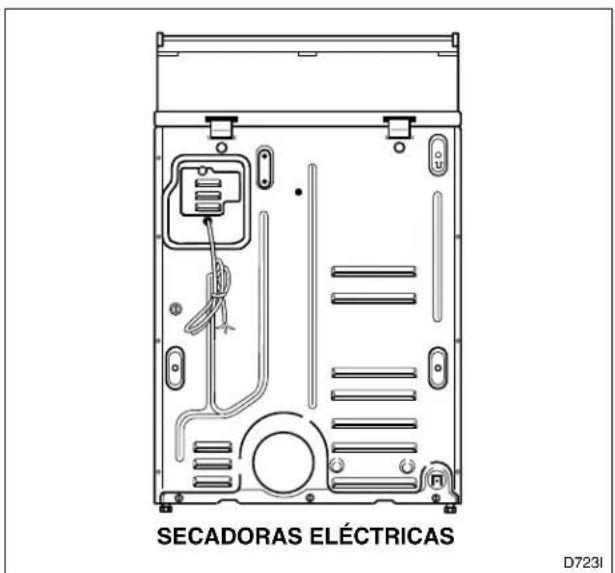

SECADORAS ELÉCTRICAS D7231

Figura 5

Suplemento de instalación/operación

Compruebe la fuente de calor

NOTA: Este manual es solamente un suplemento. Consulte el manual de instalación/operación si desea instrucciones completas.

Secadoras eléctricas

Cierre la puerta de carga y arranque la secadora en un programa de calor (consulte la sección de Operación). Después de que la secadora haya estado funcionando durante tres minutos, el aire de escape o el tubo de escape deberán estar calientes.

Secadoras de gas

IMPORTANTE: Esta operación deberá realizarla personal cualificado solamente.

ADVERTENCIA

Para reducir el peligro de lesiones graves o la muerte, el panel delantero inferior deberá mantenerse instalado en su lugar mientras la máquina esté funcionando.

W158SP

Requisitos eléctricos

NOTA: Este manual es solamente un suplemento. Consulte el manual de instalación/operación si desea instrucciones completas.

Secadoras eléctricas

Para requisitos, consulte la placa de identificación.

MODELOS MONOFÁSICOS

(Instalación bifilar de puesta a tierra de 230 voltios, 50 hertzios y 30 Amp)

MODELOS TRIFÁSICOS

(Instalación de cuatro hilos con puesta a tierra de 400/240 voltios, 50 hertzios y 10 Amp)

NOTA: Consulte el kit 756P3 para instrucciones de conversión de Delta a Wye.

ADVERTENCIA

Para disminuir el riesgo de incendios, electrocución, lesiones graves o mortales, todas las conexiones incluida la puesta a tierra DEBEN respetar los códigos eléctricos locales. El cliente tiene la responsabilidad de que un electricista cualificado compruebe las conexiones y fusibles para asegurarse de que la lavandería disponga de una corriente eléctrica adecuada para operar la secadora.

W458SP

Para conectar el cable eléctrico trifásico suministrado por el cliente (400 voltios WYE):

1. Retire el panel de acceso eléctrico situado en la parte posterior de la máquina.
2. Conecte los alambres del cable eléctrico tal y como se muestra en la Figura 7.
3. Proporcione protección, que viene con la máquina, contra los tirones al cable eléctrico según los códigos y las ordenanzas locales.
4. Vuelva a instalar el panel de acceso.

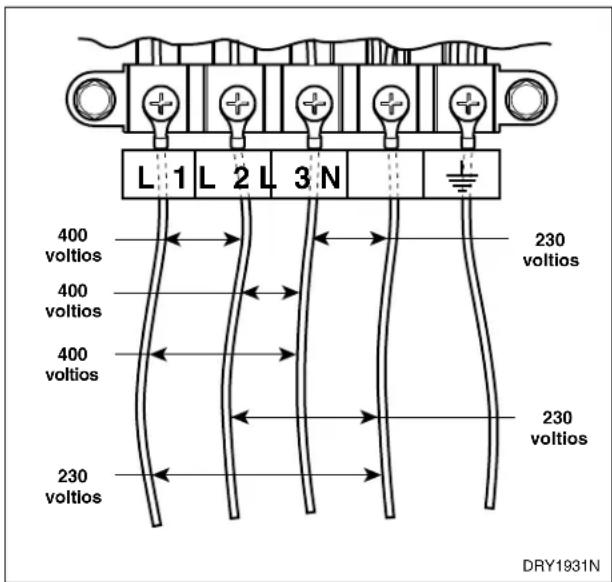

L 1 L 2 L 3 N 400 voltios 400 voltios 400 voltios 230 voltios 230 voltios DRY1931N

Figura 7

Instrucciones de puesta a tierra y conexiones

La secadora debe conectarse a un sistema de cableado permanente de metal puesto a tierra; o se debe instalar un conductor de puesta a tierra del equipo con los conductores del circuito y conectado al terminal de tierra del equipo o al cable principal de la unidad.

NOTA: El receptáculo eléctrico debe colocarse de modo que sea fácilmente accesible con la máquina colocada. Si la máquina está cableada, se requiere una caja de corte intermedia con una separación de 3 mm [335-1 (22.2)].

Secadoras de gas

NOTA: Este manual es solamente un suplemento. Consulte el manual de instalación/operación si desca instrucciones completas.

(Instalación bifilar de puesta a tierra de 230 voltios, 50 hertzios y 10 Amp)

ADVERTENCIA

Para disminuir el riesgo de incendios, electrocución, lesiones graves o mortales, el servicio eléctrico de la secadora de gas debe cumplir con los códigos eléctricos locales. El servicio de gas para una secadora de gas debe cumplir con los códigos y ordenanzas locales, o de no haber códigos y ordenanzas locales, con la última edición del National Fuel Gas Code ANSI Z223.1.

W238R1SP

La secadora está diseñada para operar en un circuito monofásico bifilar puesto a tierra de 230 voltios, 50 hertzios protegido con fusible a una corriente indicada en la placa de identificación.

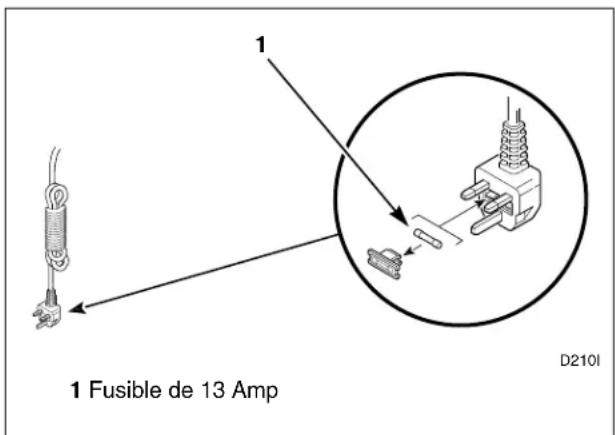

1 Fusible de 13 Amp D210I

Figura 8

NOTA: El receptáculo eléctrico debe colocarse de modo que sea fácilmente accesible con la máquina colocada.

Suplemento de instalación/operación

Requisitos de gas

NOTA: Este manual es solamente un suplemento. Consulte el manual de instalación/operación si desea instrucciones completas.

Secadoras de gas

(6,2 kW)

Flujo de gas = 0,55 m³/hora

NOTA: Este aparato debe instalarse de acuerdo con las regulaciones en vigor.

NOTA: Esta máquina viene de fábrica para utilizarse con gas natural [segunda familia, grupo H (E)] a la presión de entrada nominal de 20 milibares para usar en GB/IE/PT/ES/IT. Para instalación en países de la Unión Europea, o para conversión a gas LP (petróleo licuado), consulte a su distribuidor. NO conecte la secadora a gas LP sin consultar con el distribuidor o sin realizar la conversión adecuada según las instrucciones de conversión (kit de conversión 599P3).

Ajustes de altitud para gas natural
Altitud Tamaño del orificio					Pieza m No. m
m	p	i	e	s
915 30	00 43 2,26	0,0890	503778
1830 60	00 44 2,18	0,0860	58719
2440 80	00 45 2,08	0,0820	503779
2740 90	00 46 2,06	0,0810	503780
3050 10	.000	47 1,99	0,0785 50	3781

Tabla 1

La unidad tiene que aislarse del sistema de tubería de suministro de gas cerrando la válvula de corte del equipo durante cualquier prueba de presión del sistema de tubería de suministro de gas a una presión igual o inferior a 50 milibares.

ADVERTENCIA

Para reducir el peligro de fugas de gas, incendio o explosión:

• La secadora deberá conectarse al tipo de gas indicado en la placa de identificación fijada en la compuerta.
• Utilice un conector flexible nuevo de acero inoxidable.
• Utilice compuesto para uniones de tubería que sea insoluble en gas L.P. (gases de petróleo licuados) o, en su defecto, cinta de teflón, en todas las roscas de unión de tubería.
• Purgue el aire y sedimentos de la línea de suministro de gas antes de conectarla a la secadora. Antes de apretar la conexión, purgue el aire remanente de la línea de gas a la secadora hasta que se detecte olor a gas. Este paso es necesario para evitar la contaminación de la válvula de gas.
• No utilice una llama para comprobar que no hay fugas de gas. Utilice un líquido detector de fugas no corrosivo.
• Todo desmontaje que requiera el uso de herramientas deberá ser realizado por personal de servicio calificado.

W316SP

Requisitos de localización

NOTA: Este manual es solamente un suplemento. Consulte el manual de instalación/operación si desea instrucciones completas.

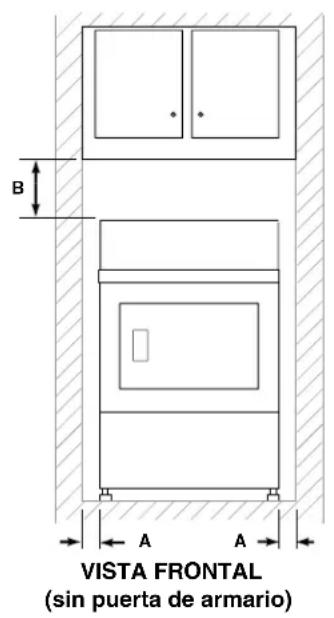

B A A VISTA FRONTAL (sin puerta de armario)

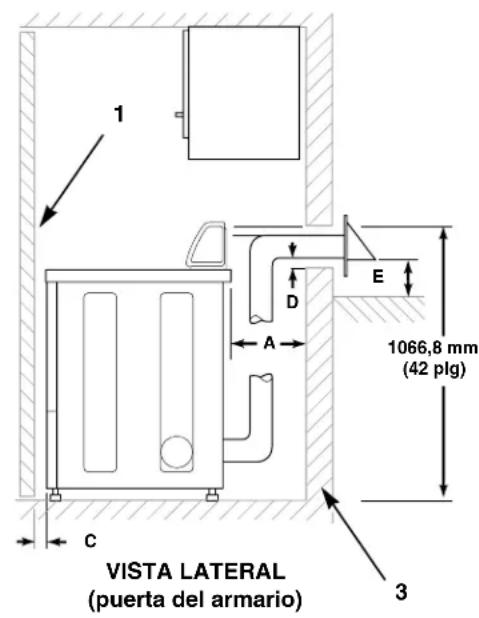

1 D E A C 3 VISTA LATERAL (puerta del armario) 1066,8 mm (42 plg)

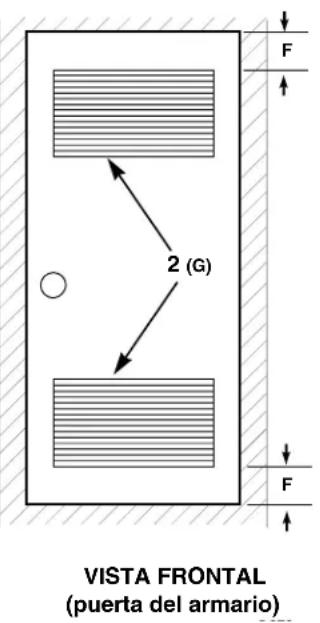

VISTA FRONTAL (puerta del armario)

D8231

Área Instalación libre/rotonda Instalación de armario
A 0 mm (0 plg) mínimo 0 mm (0 plg) mínimo
B 304,8 mm (12 plg) mínimo 304,8 mm (12 plg) mínimo
C No se aplica 50,8 mm (2 plg) mínimo
D 50,8 mm (2 plg) mínimo 50,8 mm (2 plg) mínimo
E 304,8 mm (12 plg) mínimo 304,8 mm (12 plg) mínimo
F No se aplica 76,2 mm (3 plg)
G No se aplica 1016 mm ^2 /abierto ( 40 plg^2 )

1 Puerta del armario 3 Pared exterior de recinto

2 Aberturas de aire centradas

(mínimo de 2 aberturas)

Figura 9

Suplemento de instalación/operación

Requisitos de escape de la secadora

NOTA: Este manual es solamente un suplemento. Consulte el manual de instalación/operación si desea instrucciones completas.

ADVERTENCIA

La secadora de ropa produce pelusa combustible. Para disminuir el riesgo de incendio y la acumulación de gas combustible, el escape de la secadora DEBERÁ salir al exterior.

W116R2SP

Este aparato de gas contiene o produce un compuesto o compuestos químicos que pueden causar la muerte o enfermedades graves y que al Estado de California le consta que causan cáncer, defectos de nacimiento u otros daños del sistema reproductor. Para disminuir el riesgo de las sustancias presentes en el combustible o de la combustión del combustible, asegúrese de que este aparato se instale, opere y mantenga según las instrucciones de este manual.

W115R1SP

Para reducir el riesgo de un incendio y la acumulación de gases combustibles, NO deje que el escape de aire de la secadora vaya hacia un pozo de ventana, un conducto de ventilación de gas, una chimenea, o un área cerrada, mal ventilada, tales como un desván, una pared, el techo, el sótano del edificio o algún lugar oculto de un edificio.

W045R3SP

Para disminuir el riesgo de incendios, NO use un conducto de plástico o papel metálico fino para eliminar el escape de la secadora.

W354R2SP

IMPORTANTE: De no descargar debidamente el escape de la secadora se anulará la garantía.

Materiales del sistema de escape

NOTA: Los materiales para la descarga no se incluyen con la secadora (obténgalos localmente).

Se recomienda un conducto rígido de metal. Un conducto de metal flexible no combustible es aceptable.

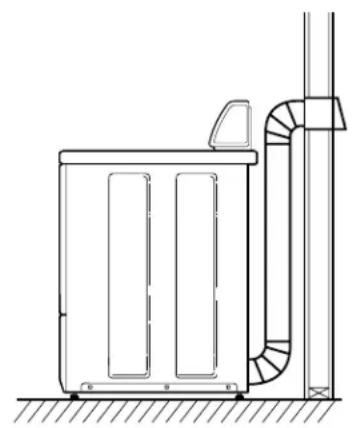

Requisitos para el aire de complemento

Una secadora expulsa 85 litros/segundo (180 cfm) (medido en la parte posterior de la secadora) y debe suministrarse suficiente aire de complemento para reemplazar el aire expulsado por cada secadora.

Suplemento de instalación/operación

Dirección del escape

El escape de la secadora puede ser orientado hacia el exterior a través de las partes posterior, izquierda, derecha o inferior de la secadora. EXCEPCIÓN: Las secadoras de gas no pueden descargarse por el lado izquierdo debido a la caja del quemador.

Número de 90° codos	Tipo de cubierta
	Recomendado	Utilice únicamente para instalaciones a corto plazo
	(4 plg) (4 plg)D673I	64 mm(2-1/2 plg) D802I
Longitud máxima de conducto de metal rígido de 102 mm (4 plg) de diámetro
0 19,8 m (65 pies) 16,8 m (55 pies)
1 16,8 m (55 pies) 14,3 m (47 pies)
2 14,3 m (47 pies) 12,5 m (41 pies)
3 11,0 m (36 pies) 9,1 m (30 pies)
4 8,5 m (28 pies) 6,7 m (22 pies)
Longitud máxima de conducto de metal flexible de 102 mm (4 plg) de diámetro
0 13,7 m (45 pies) 10,7 m (35 pies)
1 10,7 m (35 pies) 8,2 m (27 pies)
2 9,1 m (30 pies) 6,4 m (21 pies)
3 7,6 m (25 pies) 5,2 m (17 pies)
4 6,1 m (20 pies) 4,5 m (15 pies)
NOTA: Deduzca 1,8 m (6 pies) por cada codo adicional.

Tabla 2

Flujo de aire de la secadora

PRESIÓN ESTÁTICA MÁXIMA EN COLUMN A DE AGUA 50 Hertzios 10 mm (0,4 plg) MEDICIÓN DE LA PRESIÓN ESTÁTICA D012IE0A 1 Manómetro 2 Conducto de escape

Figura 11

Suplemento de instalación/operación

Operación

Instrucciones de operación

NOTA: Este manual es solamente un suplemento. Consulte el manual de instalación/operación si desea instrucciones completas.

Paso 1: Limpie el filtro de pelusa

Cargue la secadora hasta la mitad con la colada (carga máxima de 7,8 kg de ropa seca).

D716I

Figura 13

Paso 3: Cierre la puerta de carga

Paso 4: Seleccione el ajuste de temperatura

DRY472N	Sin calor
DRY473N	Temperatura media/Ropa delicada
[W6XY]DRY474N	Temperatura alta/Ropa normal – Sin arrugas

Paso 5: Ajuste el pomo del temporizador

Seleccione el ajuste de tela/temperatura.

	DRY477N	Sin arrugas
	DRY481N	Normal
	DRY484N	Ropa delicada
	DRY485N	Tiempo de secado
	DRY478N	Calor
	DRY479N	Sin calor
	DRY482N	Menos seco
	DRY483N	Más seco

Señal del final del ciclo

[DCAS]DRY475N	Nivel de sonido
DRY476N	Gama de sonido (bajo a alto)

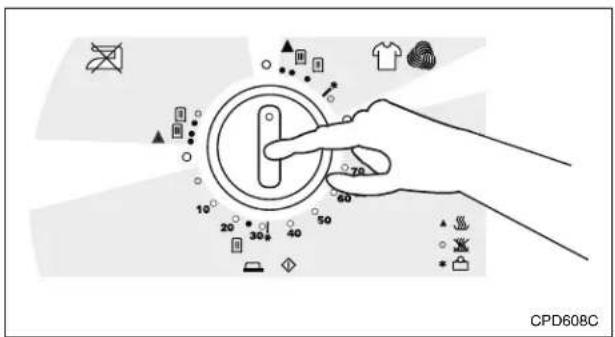

Paso 6: Arranque la secadora

Presione el pomo del temporizador para arrancar la secadora.

CPD60BC

Figura 15

Suplemento de instalación/operación

Cómo deshacerse de la unidad

Este aparato electrodoméstico está marcado de acuerdo a la directiva europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos.

Este símbolo en el producto o en su embalaje indica que este producto no se tratará como un desecho doméstico. Consulte la Figura 17. En vez de ello, se entregará al lugar de recolección correspondiente para reciclar equipo eléctrico y electrónico. El asegurarse de que este producto se deseche correctamente ayudará a evitar consecuencias potenciales negativas para el medio ambiente y la salud humana, que de otro modo podrían producirse si se desecha de manera inapropiada este producto. El reciclado de materiales ayudará a conservar los recursos naturales. Para obtener información más detallada sobre cómo reciclar este producto, sírvase comunicarse con la oficina local de su ciudad para servicios de desechos domésticos o con el lugar donde adquirió el producto.

MIX1N

Figura 17

Sèche-linge

Máquinas de secar roupa eléctricas.... 10

Máquinas de secar roupa a gás.... 10

Requisitos eléctricos.... 10

Máquinas de secar roupa eléctricas.... 10

Máquinas de secar roupa a gás.... 11

Requisitos de gás 12

Máquinas de secar roupa a gás.... 12

Máquinas de secar roupa eléctricas

Requisitos eléctricos

Máquinas de secar roupa eléctricas

NOTA: A tomada eléctrica deverá estar situada num local de fácil acesso com a máquina instalada.

Número de 90° cotovelos	Tipo de protecção climatérica
	Recomendado	Utilizar apenas para instalações de curto funcionamento
	102 mm ^-1 (4 pol.) 1-102 mm(4 pol.)D673I	64 mm ^-1 (2-1/2 pol.) D802I
Comprimento máximo do tubo de metal rígido de 102 mm (4 pol.) de diâmetro
0 19,8 m (65 pés) 16,8 m (55 pés)
1 16,8 m (55 pés) 14,3 m (47 pés)
2 14,3 m (47 pés) 12,5 m (41 pés)
3 11,0 m (36 pés) 9,1 m (30 pés)
4 8,5 m (28 pés) 6,7 m (22 pés)
Comprimento máximo do tubo de metal flexível de 102 mm (4 pol.) de diâmetro
0 13,7 m (45 pés) 10,7 m (35 pés)
1 10,7 m (35 pés) 8,2 m (27 pés)
2 9,1 m (30 pés) 6,4 m (21 pés)
3 7,6 m (25 pés) 5,2 m (17 pés)
4 6,1 m (20 pés) 4,5 m (15 pés)
NOTA: Deduzir 1,8 m (6 pés) para cada cotovelo adicional.

Tabela 2

Fluxo de ar da máquina de secar roupa

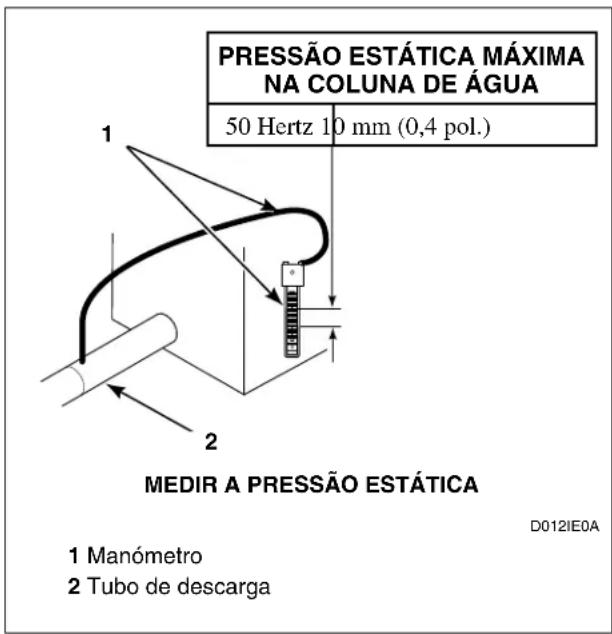

PRESSÃO ESTÁTICA MÁXIMA NA COLUNA DE ÁGUA 50 Hertz 10 mm (0,4 pol.) MEDIR A PRESSÃO ESTÁTICA 1 Manómetro 2 Tubo de descarga D012IE0A

Figura 11
