GSI 6104 - Lavavajillas Eudora - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato GSI 6104 Eudora en formato PDF.
| Tipo de producto | Lavavajillas |
| Marca | Eudora |
| Modelo | GSI 6104 |
| Capacidad | 12 cubiertos |
| Dimensiones (An x Al x Pr) | 45 x 85 x 60 cm |
| Peso | 35 kg |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Potencia absorbida | 1900 W |
| Consumo de agua | 12 L por ciclo |
| Nivel sonoro | 49 dB(A) |
| Programas de lavado | Remojo (P1), Delicado 40°C (P2), ECO 45°C (P3), Normal 55°C (P4), Intenso 65°C (P5), Rápido 30°C (P6) |
| Funciones especiales | Inicio diferido (1-12 h), Lavado rápido / Media carga, Función 3 en 1 |
| Pantalla | Pantalla multifunción |
| Descalcificador de agua | Ajustable (D1 a D3) |
| Indicadores visuales | Falta de sal, falta de abrillantador |
| Seguridad | Parada automática al abrir la puerta |
| Tipo de instalación | Libre (instalación independiente) |
| Mantenimiento habitual | Limpieza de filtros, verificación de los brazos lavadores |
Preguntas frecuentes - GSI 6104 Eudora
Preguntas de los usuarios sobre GSI 6104 Eudora
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lavavajillas en formato PDF gratis! Encuentra tus instrucciones GSI 6104 - Eudora y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GSI 6104 de la marca Eudora.

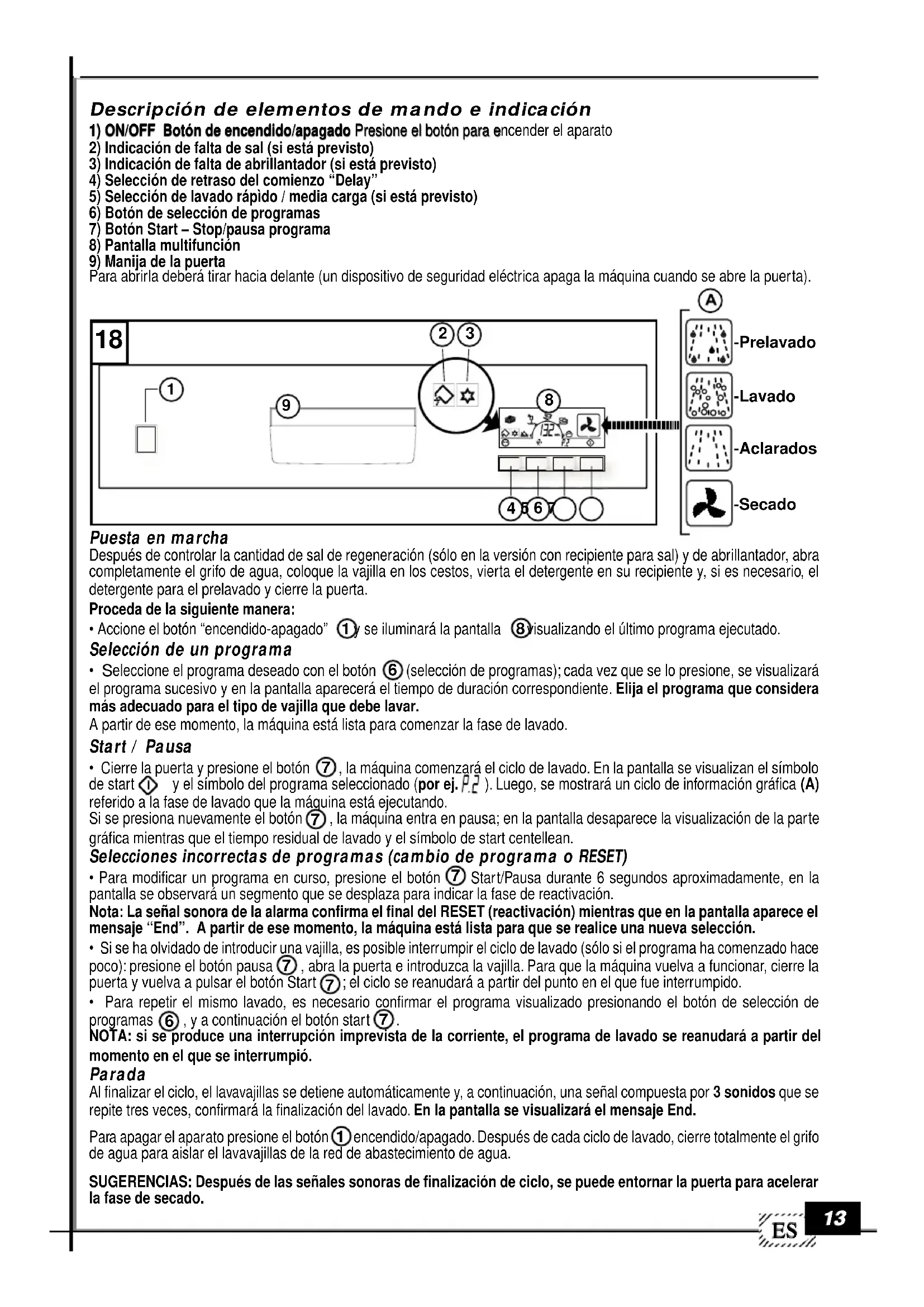

MANUAL DE USUARIO GSI 6104 Eudora

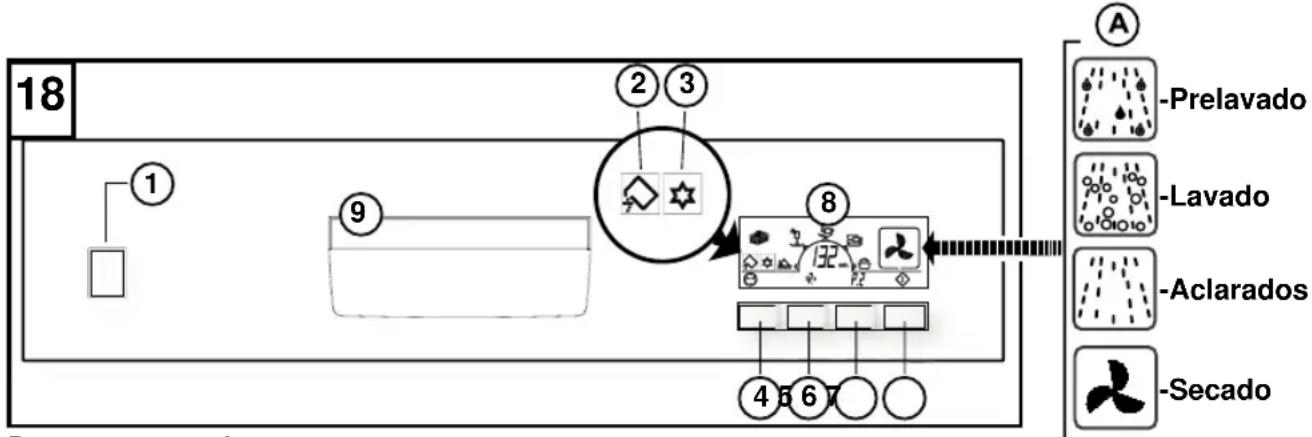

Descripción de elementos de mando e indicación
1) ON/OFF Botón de encendido/apagado Presione el botón para encender el aparato
2) Indicación de falta de sal (si está previsto)
3) Indicación de falta de abrillantador (si está previsto)
4) Selección de retraso del comienzo "Delay"
5) Selección de lavado rápido / media carga (si está previsto)
6) Botón de selección de programas
7) Botón Start – Stop/pausa programa
8) Pantalla multifunción
9) Manija de la puerta
Para abrirla deberá tirar hacia delante (un dispositivo de seguridad eléctrica apaga la máquina cuando se abre la puerta).
Puesta en marcha
Después de controlar la cantidad de sal de regeneración (sólo en la versión con recipiente para sal) y de abrillantador, abra completamente el grifo de agua, coloque la vajilla en los cestos, vierta el detergente en su recipiente y, si es necesario, el detergente para el prelavado y cierre la puerta.
Proceda de la siguiente manera:
- Accione el botón "encendido-apagado" ① y se iluminará la pantalla ⑧ visualizando el último programa ejecutado.
Selección de un programa
- Seleccione el programa deseado con el botón ⑥ (selección de programas); cada vez que se lo presione, se visualizará el programa sucesivo y en la pantalla aparecerá el tiempo de duración correspondiente. Elija el programa que considera más adecuado para el tipo de vajilla que debe lavar.
A partir de ese momento, la máquina está lista para comenzar la fase de lavado.
Start / Pausa
- Cierre la puerta y presione el botón ⑦, la máquina comenzará el ciclo de lavado. En la pantalla se visualizan el símbolo de start ① y el símbolo del programa seleccionado (por ej. P.2). Luego, se mostrará un ciclo de información gráfica (A) referido a la fase de lavado que la máquina está ejecutando.
Si se presiona nuevamente el botón ⑦, la máquina entra en pausa; en la pantalla desaparece la visualización de la parte gráfica mientras que el tiempo residual de lavado y el símbolo de start centellean.
Selecciones incorrectas de programas (cambio de programa o RESET)
- Para modificar un programa en curso, presione el botón ⑦ Start/Pausa durante 6 segundos aproximadamente, en la pantalla se observará un segmento que se desplaza para indicar la fase de reactivación.
Nota: La señal sonora de la alarma confirma el final del RESET (reactivación) mientras que en la pantalla aparece el mensaje “End”. A partir de ese momento, la máquina está lista para que se realice una nueva selección.
- Si se ha olvidado de introducir una vajilla, es posible interrumpir el ciclo de lavado (sólo si el programa ha comenzado hace poco): presione el botón pausa ⑦, abra la puerta e introduzca la vajilla. Para que la máquina vuelva a funcionar, cierre la puerta y vuelva a pulsar el botón Start ⑦; el ciclo se reanudará a partir del punto en el que fue interrumpido.
- Para repetir el mismo lavado, es necesario confirmar el programa visualizado presionando el botón de selección de programas ⑥, y a continuación el botón start ⑦.
NOTA: si se produce una interrupción imprevista de la corriente, el programa de lavado se reanudará a partir del momento en el que se interrumpió.
Parada
Al finalizar el ciclo, el lavavajillas se detiene automáticamente y, a continuación, una señal compuesta por 3 sonidos que se repite tres veces, confirmará la finalización del lavado. En la pantalla se visualizará el mensaje End.
Para apagar el aparato presione el botón ① encendido/apagado. Después de cada ciclo de lavado, cierre totalmente el grifo de agua para aislar el lavavajillas de la red de abastecimiento de agua.
SUGERENCIAS: Después de las señales sonoras de finalización de ciclo, se puede entornar la puerta para acelerar la fase de secado.

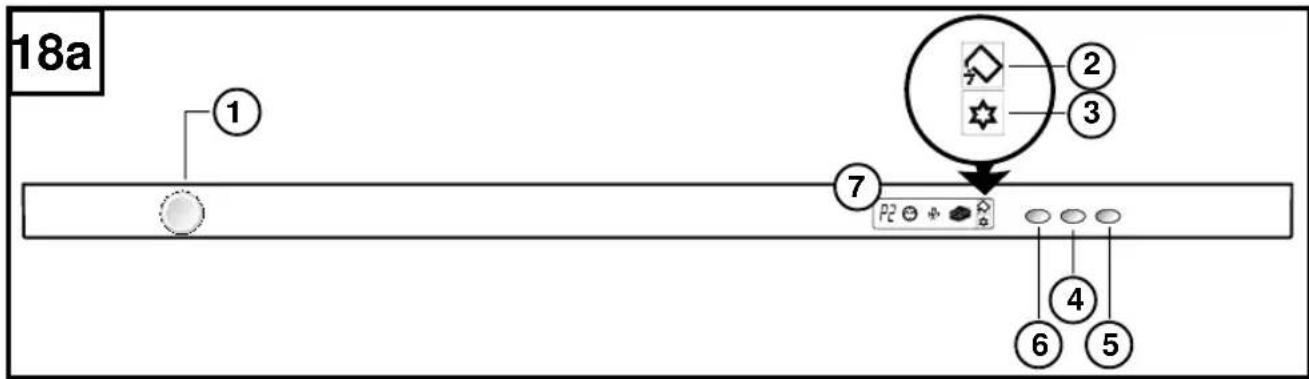

1) ON/OFF Botón de encendido/apagado Presione el botón para encender el aparato
2) Indicación de falta de sal (si está previsto)
3) Indicación de falta de abrillantador (si está previsto)
4) Selección de retraso del comienzo "Delay"
5) Selección de lavado rápido
6) Botón de selección de programas
7) Pantalla multifunción
Para abrirla deberá tirar hacia delante (un dispositivo de seguridad eléctrica apaga la máquina cuando se abre la puerta).
Después de controlar la cantidad de sal de regeneración (sólo en la versión con recipiente para sal) y abrillantador, abra completamente el grifo de agua, coloque la vajilla en los cestos, vierta el detergente en su recipiente y, si es necesario, el detergente para el prelavado y cierre la puerta.
Proceda de la siguiente manera:
- Accione el botón ① "encendido-apagado" y se iluminará la pantalla visualizando el último programa ejecutado.
Selección de un programa
- Pulsando el botón ⑥ (selección de programas), se visualiza el símbolo del lavado superior/inferior (☐) y después de 3 seg. aproximadamente en la pantalla aparecerá el tiempo de duración del programa elegido. Cada vez que se presiona el botón ⑥, se selecciona el programa sucesivo.
Elija el programa que considera más adecuado para el tipo de vajilla que debe lavar.
A partir de ese momento, la máquina está lista para comenzar la fase de lavado.
Start
- Cierre la puerta, después del sonido que indica el comienzo del programa, el lavavajillas desarrolla automáticamente la fase de lavado.
Nota: Para visualizar el tipo de programa en ejecución, presione el botón selección de programas ⑥, esto permitirá verificar durante 5 segundos el tipo de programa en curso.
Selecciones incorrectas de programas (cambio de programa o RESET)
- Para modificar un programa en curso, abra la puerta y presione el botón Selección de Programa ⑥ durante 6 segundos aproximadamente. En la pantalla se visualizará un segmento que se desplaza para indicar la fase de reactivación. Inmediatamente después, cierre la puerta.
Nota: La señal sonora de la alarma confirma el final del RESET (reactivación) mientras que en la pantalla aparece el mensaje "End". A partir de ese momento, la máquina está lista para que se realice una nueva selección.
- Si se ha olvidado de introducir una vajilla, es posible interrumpir el ciclo de lavado (sólo si el programa ha comenzado hace poco): abra la puerta e introduzca la vajilla. Para que la máquina vuelva a funcionar, cierre la puerta y el ciclo se reanudará a partir del punto en el que fue interrumpido.
- Para repetir el mismo lavado, es necesario confirmar el programa visualizado presionando el botón de selección de programas ⑥, y luego cerrar la puerta.
NOTAS: si se verifica una interrupción imprevista de la corriente, el programa de lavado se reanudará a partir del momento en el que se interrumpió.
Parada
Al finalizar el ciclo, el lavavajillas se detiene automáticamente y, a continuación, una señal compuesta por 3 sonidos que se repite tres veces, confirma la finalización del lavado. En la pantalla aparece el mensaje “End”; cuando se abre la puerta, la pantalla se ilumina y el mensaje permanecerá visualizado durante 10 segundos, luego, se visualiza el número del último programa ejecutado.
Para apagarlo, pulse el botón ① encendido/apagado. Después de cada ciclo de lavado, cierre totalmente el grifo de agua para aislar el lavavajillas de la red de abastecimiento de agua.
SUGERENCIAS: Después de las señales sonoras de finalización de ciclo, se puede entornar la puerta para acelerar la fase de secado.
Opciones
NOTA: Todas las opciones se deben seleccionar después de haber elegido un programa.
- Retraso del comienzo (Delay) ⑤ El botón fija un tiempo de retraso variable entre 1 y 12 horas. La primera vez que se presiona el botón, la función se activa, la pantalla muestra el símbolo del retraso (😊) y, en la zona numérica de los programas, el mensaje "1H". Cada vez que se presiona el botón, se incrementa el tiempo de retraso en 1 hora hasta llegar a 12 horas; si el botón se presiona una vez más, la función se desactivará; el símbolo "reloj" desaparecerá y en la zona numérica volverá a aparecer el tiempo para el programa seleccionado. Una vez fijado el tiempo de retraso, cierre la puerta del lavavajillas, presione el botón start (si existe), y comenzará la cuenta del tiempo de retraso; el símbolo del reloj centelleará hasta que comience el programa elegido. Si el programa no ha comenzado aún, al abrir la puerta, se visualizará en la pantalla el tiempo residual.
Nota: Para desactivar el retraso, es necesario proceder al RESET (reiniciación) de la maquina.
Presionando el botón, en la pantalla aparecerá el símbolo del "LAVADO RÁPIDO" ( ). A partir de ese momento, la máquina está lista para comenzar la fase de lavado.
• Media carga (SI EXISTE):
Por defecto, la función "1/2 CARGA" está desactivada, por lo tanto, la máquina lava arriba y abajo. La primera vez que se presiona el botón de media carga, se selecciona sólo el lavado superior, indicado por el correspondiente
símbolo en la pantalla (12). Presionando de nuevo el botón, se selecciona sólo el lavado inferior y en la pantalla se encenderá sólo el símbolo bajo (12).
Una nueva presión del botón, desactivará la función MEDIA CARGA. La función MEDIA CARGA se puede
activar en todos los programas y se desactiva al finalizar el mismo.
NOTA: Cuando la función media carga está activada, los tiempos de lavado disminuyen.
- FUNCIÓN 3 en 1: Manteniendo presionado el botón ^5 LAVADO RÁPIDO (o MEDIA CARGA, si existe) durante 5 segundos, se activa la función “3 en 1”; la alarma emitirá un sonido de confirmación y en la pantalla se visualizará el símbolo de la pastilla (☐). Esta función permanecerá activa en todos los programas hasta que sea desactivada presionando nuevamente el botón ^5 durante 5 segundos; en ese momento, el símbolo de la pastilla en la pantalla se apagará.
El uso de detergentes combinados (como pastillas "3 en 1" o similares), podría evitar el uso del abrillantador y de la sal. La función "3 en 1" se puede activar en todos los programas y el piloto del abrillantador se desactiva.
Nota: Cuando se utilizan los productos mencionados arriba, es importante seguir las indicaciones contenidas en el envase.
- Hasta una dureza del agua de 21º dH (37º fH) no es necesario utilizar sal; coloque la regeneración en D1 (ver el párrafo “regulación de la instalación para suavizar el agua”).
- Para una dureza del agua mayor que 21° dH (37° fH), es necesario utilizar sal.
En este caso, llene el depósito de sal y regule la instalación de regeneración en la posición D3.
Consejos: Un lavado ideal se obtiene con el uso de detergentes tradicionales combinados con sal y abrillantador.
ADVERTENCIA: Con el uso de detergentes tradicionales, es necesario regular correctamente la instalación de suavización del agua.
TABLA DE LOS PROGRAMAS DE LAVADO (versión display)
| Programas | Número de programa | PULSADORES | DETERGENTE | Vajilla y tipo de suciedad | Descripción de los programas | ||
| Encendido Apagado | Pre-lavado | Lavado | |||||
| Remojo | P1 | ● | Ollas y vajilla hasta el próximo ciclo de lavado | Lavado breve en frío de manera que no se peguen los restos de la comida a las vajillas. | |||
| Delicado 40°C | P2 | ● | ● | Vajilla poco sucia | Lavado principal2 enjuagues (1 frío - 1 caliente) | ||
| ECO 45°C | P3 | ● | ● | ● | Vajilla delicada muy sucia | 1 Prelavado frío - Lavado principal2 enjuagues (1 frío - 1 caliente) | |
| Normal 55°C(EN 50242) | P4 | ● | ● | ● | Vajilla normalmente sucia | 1 Prelavado frío - Lavado principal2 enjuagues (2 frío - 1 caliente) | |
| Intensivo 65°C | P5 | ● | ● | ● | Vajillas muy sucias (con excepción de partes delicadas) | 1 Prelavado caliente - Lavado principal3 enjuagues (2 fríos - 1 caliente) | |
| (Opcional)Rápido 30°C | P6 | ● | ● | Vajilla poco sucia | Lavado principal2 enjuagues fríos | ||
TABLA MENSAJES DE ERROR
Nota: Las anomalías se indican de la siguiente manera:
Sonido y la indicación en el display del tipo de error.
| Error | Cuando se verifica | Controles a efectuar | Acciones a realizar |
| LED 4 | Al comienzo del ciclo | - Grifo cerrado- Filtro tubo de desagüe obstruido- Tubo de alimentación de agua doblado- Presión de agua insuficiente | - Poner en marcha el lavavajillas- Verificar- Poner en marcha el lavavajillas- Verificar si hay presión |
N.B.: Cuando llame al servicio de asistencia técnica autorizado, comunique siempre el tipo de error.
