| Tipo di prodotto | Lavastoviglie |
| Marca | Eudora |
| Modello | GSI 6104 |
| Capacità | 12 coperti |
| Dimensioni (L x A x P) | 45 x 85 x 60 cm |
| Peso | 35 kg |
| Alimentazione elettrica | 220-240 V ~ 50 Hz |
| Potenza assorbita | 1900 W |
| Consumo d'acqua | 12 L per ciclo |
| Livello sonoro | 49 dB(A) |
| Programmi di lavaggio | Ammollo (P1), Delicato 40°C (P2), ECO 45°C (P3), Normale 55°C (P4), Intensivo 65°C (P5), Rapido 30°C (P6) |
| Funzioni speciali | Partenza differita (1-12 h), Lavaggio rapido / Mezzo carico, Funzione 3 in 1 |
| Display | Schermo multifunzione |
| Addolcitore d'acqua | Regolabile (D1 a D3) |
| Indicatori visivi | Mancanza di sale, mancanza di brillantante |
| Sicurezza | Arresto automatico all'apertura della porta |
| Tipo di installazione | Libero (installazione indipendente) |
| Manutenzione ordinaria | Pulizia dei filtri, verifica dei bracci di lavaggio |
Domande frequenti - GSI 6104 Eudora
Domande degli utenti su GSI 6104 Eudora
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale GSI 6104 - Eudora e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GSI 6104 del marchio Eudora.
MANUALE UTENTE GSI 6104 Eudora

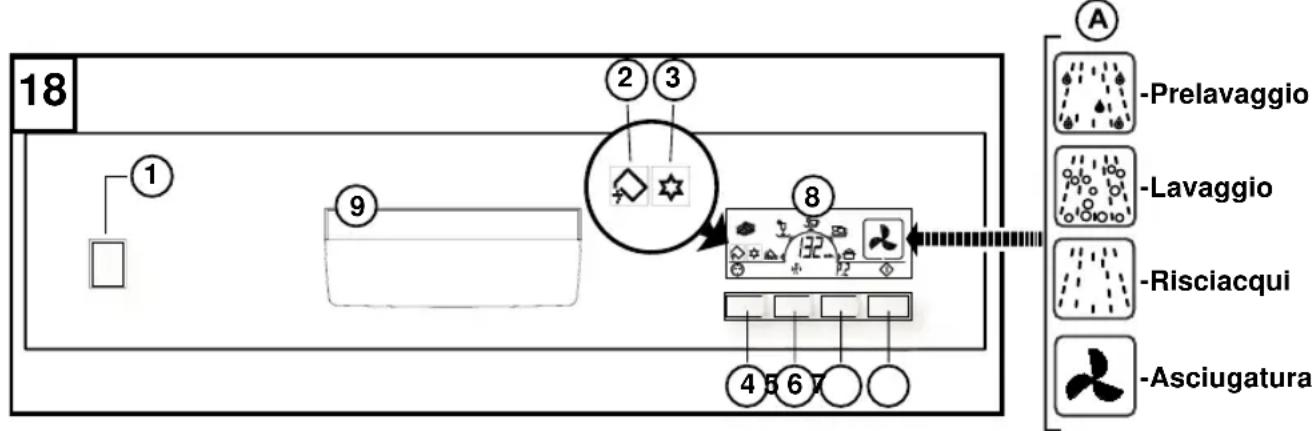

Descrizione elementi di comando e indicazione
1) ON/OFF Pulsante acceso/spento Premere il pulsante per accendere l'apparecchio
2) Indicazione mancanza sale (se previsto)
3) Indicazione mancanza brillantante (se previsto)
4) Selezione ritardo partenza "Delay"
5) Selezione lavaggio rapido / mezzo carico (se previsto)
6) Pulsante selezione programmi
7) Pulsante Start - Stop/pausa programma
8) Display multifunzione
9) Maniglia porta
Per aprire dovete tirare in avanti (una sicurezza elettrica spegne la macchina quando la porta viene aperta).
G["Prelavaggio"]
H["Lavaggio"]
I["Risciacqui"]
J["Asciugatura"]
end
Avviamento
Dopo il controllo della quantità di sale di rigenerazione (solo nella versione con contenitore sale) e brillantante, aprite completamente il rubinetto dell'acqua, disponete le stoviglie nei cestelli, versate il detersivo nel suo contenitore e il detersivo per il prelavaggio (se necessario) e chiudete la porta frontale.
Procedete come segue:
- Azionate il pulsante “acceso-spento” ① si illumina il display ⑧ visualizzando l'ultimo programma eseguito.
Selezione programma
- Selezionate il programma desiderato tramite il tasto ⑥ (selezione programmi); ad ogni pressione del tasto viene visualizzato il programma successivo e nel Display compare il relativo tempo di durata.
Scegliete il programma che ritenete più indicato al tipo di stoviglie da lavare.
A questo punto la macchina è pronta per iniziare la fase di lavaggio.
Start / Pausa
- Chiudete la porta e premete il tasto ⑦, la macchina inizia il ciclo di lavaggio. Nel Display vengono visualizzati il simbolo di start ① ed il simbolo del programma selezionato (es. P.2). Sarà poi mostrato un ciclo di informazione grafica (A) riferito alla fase di lavaggio che la macchina stà eseguendo.
Una nuova pressione del tasto ⑦ pone la macchina in pausa; nel Display scompare la visualizzazione della parte grafica mentre il tempo residuo di lavaggio ed il simbolo dello start lampeggiano.
Impostazione errate dei programmi (cambio programma o RESET)
- Per modificare un programma in corso, premete il tasto⑦ Start/Pausa per circa 6 secondi, nel Display viene visualizzato un segmento che scorre ad indicare la fase di reset.
N.B. Il segnale acustico del buzzer conferma la fine del RESET, mentre sul display compare la scritta “End”. A questo punto la macchina è pronta per una nuova impostazione.
- Nel caso in cui abbiate dimenticato di inserire una stoviglia è possibile interrompere il ciclo di lavaggio (preferibilmente solo se un programma è iniziato da poco): pigiate il tasto pausa ⑦, aprite la porta ed inserite le stoviglie. Per fare ripartire la macchina chiudete la porta e premete nuovamente il tasto Start ⑦; il ciclo riprenderà dal punto in cui si era interrotto.
- Per ripetere lo stesso lavaggio bisogna confermare il programma visualizzato pigiando il tasto selezione programmi ⑥, e di seguito il tasto start ⑦.
NOTE: se si verifica un'improvvisa interruzione della corrente, il programma di lavaggio ripartirà da dove si era interrotto.
Arresto
A fine ciclo la lavastoviglie si arresta automaticamente e di seguito un segnale sonoro di 3 beep per tre volte conferma la fine del lavaggio. Nel Display viene visualizzata la scritta End.
Per spegnere l'apparecchio premete il pulsante ① acceso/spento. Dopo ogni ciclo di lavaggio, chiudete assolutamente il rubinetto dell'acqua per isolare la lavastoviglie dalla rete di approvvigionamento idrico.
SUGGERIMENTI: Dopo i segnali acustici di fine ciclo, per accelerare la fase di asciugatura è possibile socchiudere la porta frontale.

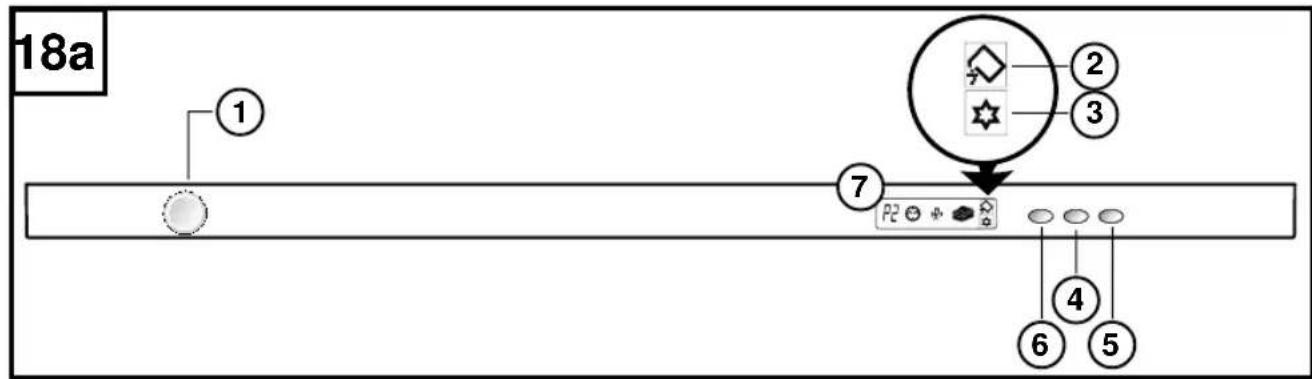

1) ON/OFF Pulsante acceso/spento Premere il pulsante per accendere l'apparecchio
2) Indicazione mancanza sale (se previsto)
3) Indicazione mancanza brillantante (se previsto)
4) Selezione ritardo partenza "Delay"
5) Selezione lavaggio rapido
6) Pulsante selezione programmi
7) Display multifunzione
Per aprire dovete tirare in avanti (una sicurezza elettrica spegne la macchina quando la porta viene aperta).
Dopo il controllo della quantità di sale di rigenerazione (solo nella versione con contenitore sale) e brillantante, aprite completamente il rubinetto dell'acqua, disponete le stoviglie nei cestelli, versate il detersivo nel suo contenitore e il detersivo per il prelavaggio (se necessario) e chiudete la porta frontale.
Procedete come segue:
- Azionate il pulsante ①acceso-spento", si illumina il display visualizzando l'ultimo programma eseguito.
Selezione programma
- Pigiando il tasto ⑥ (selezione programmi) viene visualizzato il simbolo del lavaggio superiore/inferiore (☐) e dopo circa 3 sec. nel Display compare il tempo di durata del programma scelto. Ad ogni pressione del tasto ⑥, viene selezionato il programma successivo.
Scegliete il programma che ritenete più indicato al tipo di stoviglie da lavare.
A questo punto la macchina é pronta per iniziare la fase di lavaggio.
Start
- Chiudete la porta frontale, dopo il beep di inizio programma la lavastoviglie svolge automaticamente la fase di lavaggio.
Nota: Per visualizzare il tipo di programma in esecuzione, premete il tasto selezione programmi ⑥, questo permettera' di verificare per 5 secondi il tipo di programma in corso.
Impostazione errate dei programmi (cambio programma o RESET)
- Per modificare un programma in corso aprite la porta e premete il tasto Selezione Programma ⑥ per circa 6 secondi. Nel Display viene visualizzato un segmento che scorre ad indicare la fase di reset. Subito dopo chiudete la porta frontale.
N.B. Il segnale acustico del buzzer conferma la fine del RESET, e sul display compare la scritta "End". A questo punto la macchina è pronta per una nuova impostazione.
- Nel caso in cui abbiate dimenticato di inserire una stoviglia è possibile interrompere il ciclo di lavaggio (preferibilmente solo se un programma è iniziato da poco): aprite la porta ed inserite le stoviglie. Per fare ripartire la macchina chiudete la porta e il ciclo riprenderà dal punto in cui era stato interrotto.
- Per ripetere lo stesso lavaggio bisogna confermare il programma visualizzato pigiando il tasto selezione programmi ⑥, e chiudere la porta.
NOTE: se si verifica un'improvvisa interruzione della corrente, il programma di lavaggio ripartira' da dove si era interrotto.
Arresto
A fine ciclo la lavastoviglie si arresta automaticamente e di seguito un segnale sonoro di 3 beep per tre volte conferma la fine del lavaggio. Nel Display compare la scritta "End"; quando si apre la porta il Display si illumina e la scritta rimane visualizzata per 10 secondi, dopo di che resta visualizzato il numero dell'ultimo programma eseguito.
Per spegnerla, premere il tasto ① acceso/spento. Dopo ogni ciclo di lavaggio, chiudete assolutamente il rubinetto dell'acqua per isolare la lavastoviglie dalla rete di approvvigionamento idrico.
SUGGERIMENTI: Dopo i segnali acustici di fine ciclo, per accelerare la fase di asciugatura è possibile socchiudere la porta frontale.
Opzioni
NOTA: Tutte le opzioni devono essere impostate dopo aver selezionato un qualsiasi programma.
- Ritardo di partenza (Delay) ⑤ Il tasto imposta un tempo di ritardo variabile da 1 a 12 ore. Alla prima pressione del tasto la funzione viene attivata, il display mostra il simbolo del ritardo ( ) e, nell'area numerica dei programmi la scritta "1H". Ogni successiva pressione del tasto, incrementa di 1 ora il tempo di ritardo, fino a 12H una ulteriore pressione del tasto disattiva la funzione; il simbolo "orologio" scompare e sull'area numerica ricompare il tempo del programma selezionato. Una volta impostato il tempo di ritardo, chiudete la porta della lavastoviglie, premete il tasto start (se previsto) dopodiche' si avviera' il conteggio del tempo di ritardo; il simbolo dell'orologio iniziera' a lampeggiare fino alla partenza del programma prescelto. Finchè il programma non è partito, aprendo la porta nel Display viene visualizza sempre il tempo residuo.
P.S. Per disattivare il ritardo bisogna procedere al RESET la macchina.
• Lavaggio rapido (SE PREVISTO):
Premendo il tasto, il simbolo del "LAVAGGIO RAPIDO ( ) compare sul display. A questo punto la macchina è pronta per iniziare la fase di lavaggio.
• Mezzo carico (SE PREVISTO):
Per default la funzione "1/2 CARICO" è disattivata, quindi la macchina lava sia sopra che sotto, Una prima pressione del tasto 1/2 CARICO seleziona il solo lavaggio superiore, evidenziato dal rispettivo simbolo sul display ( 12 ). Premendo di nuovo il tasto viene selezionato solo il lavaggio inferiore e sul display sarà acceso solo il simbolo basso ( 12 ).
Un'ulteriore pressione del tasto disattiva la funzione 1/2 CARICO. La funzione 1/2 CARICO è attivabile su tutti i programmi e viene disattivata al termine del programma.
NOTA: Quando è attiva la funzione di 1/2 carico i tempi di lavaggio vengono ridotti.
- FUNZIONE 3 in 1: Tenendo premuto il tasto ⑤ LAVAGGIO RAPIDO (o 1/2 CARICO se previsto) per 5 secondi si attiva la funzione "3 in 1"; il buzzer emette un beep di conferma e nel display viene visualizzato il simbolo della pasticca ( ). Questa funzione rimarrà attiva per tutti i programmi, fino a quando non verrà disattivata premendo nuovamente il tasto ⑤ per 5 secondi ed il simbolo della pasticca sul display si spegne.
L'uso di detersivi combinati (come pasticche "3 in 1" o similari), potrebbe rendere superfluo l'uso del brillantante e del sale. La funzione "3 in 1" è attivabile su tutti i programmi e la spia del brillantante viene disattivata.
N.B. È buona norma, in ogni caso, seguire le indicazioni riportate sul contenitore per l'utilizzo dei prodotti sopra citati.
- Fino ad una durezza dell'acqua di 21° dH (37° fH) non e' necessario l'uso del sale; impostare la regolazione della rigenerazione in D1 (vedi paragrafo "regolazione dell'impianto addolcitore acqua").
- Con durezza dell'acqua superiore a 21° dH (37° fH) l'impiego del sale e' necessario.
In questo caso riempire il serbatoio del sale e regolare l'impianto di rigenerazione in posizione D3.
Consigli: I risultati di lavaggio ideale si ottengono comunque con l'impiego di detersivi tradizionali combinati con sale e brillantante.
AVVERTENZA: Con l'uso dei detersivi tradizionali e' necessario regolare correttamente l'impianto di addolcitore acqua.
TABELLA PROGRAMMI DI LAVAGGIO (versione display)
| Programmi | Numero programma | PULSANTI DETERSIVO | Stoviglie e tipo di sporco | Descrizione programmi | ||
| Acceso Spento | Pre-lavaggio | Lavaggio | ||||
| Ammollo | P1 | ● | Pentole e stoviglie fino al prossimo ciclo di lavaggio | Lavaggio breve a freddo in modo da non far attaccare i resti del cibo alle stoviglie | ||
| Delicato 40°C | P2 | ● | ● | Stoviglie poco sporche | Lavaggio principale2 risciacqui (1freddo - 1 caldo) | |
| ECO 45°C | P3 | ● | ● | ● | Stoviglie delicate molto sporche | 1 Prelavaggio freddo - Lavaggio principale2 risciacqui (1 freddo - 1 caldo) |
| Normale 55°C (EN 50242) | P4 | ● | ● | ● | Stoviglie normalmente sporche | 1 Prelavaggio freddo - Lavaggio principale2 risciacqui (1 freddo - 1 caldo) |
| Intensivo 65°C | P5 | ● | ● | ● | Stoviglie molto sporche(con eccezione di parti delicate) | 1 Prelavaggio caldo - Lavaggio principale3 risciacqui (2 freddi - 1 caldo) |
| (Opzionale) Rapido 30°C | P6 | ● | ● | Stoviglie poco sporche | Lavaggio principale2 risciacqui freddi | |
TABELLA CODICI DI ERRORE
N.B.: Le anomalie vengono segnalate nel seguente modo:
Beep sonoro con l'indicazione nel Display del tipo di errore.
| Errore | Quando si verifica | Controlli da effettuare | Azioni da fare |
| E4 | A inizio ciclo | - Rubinetto chiuso- Filtro tubo di carico ostruito- Tubo di alimentazione acqua piegato- Insufficiente pressione dell'acqua- La valvola contalitri non funziona- Intervento galleggiante di sicurezza | - Resettare la lavastoviglie- Verificare- Resettare la lavastoviglie- Verificare se c'è pressione- Chiamare il centro di assistenza autorizzato- Chiamare il centro di assistenza autorizzato |
N.B.: Quando si contatta il centro assistenza tecnica autorizzato comunicare sempre il tipo di errore.
