GSI 6104 - Lave-vaisselle Eudora - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GSI 6104 Eudora au format PDF.
| Type de produit | Lave-vaisselle |
| Marque | Eudora |
| Modèle | GSI 6104 |
| Capacité | 12 couverts |
| Dimensions (L x H x P) | 45 x 85 x 60 cm |
| Poids | 35 kg |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Puissance absorbée | 1900 W |
| Consommation d'eau | 12 L par cycle |
| Niveau sonore | 49 dB(A) |
| Programmes de lavage | Trempage (P1), Délicat 40°C (P2), ECO 45°C (P3), Normal 55°C (P4), Intensif 65°C (P5), Rapide 30°C (P6) |
| Fonctions spéciales | Départ différé (1-12 h), Lavage rapide / Demi-charge, Fonction 3 en 1 |
| Affichage | Écran multifonction |
| Adoucisseur d'eau | Réglable (D1 à D3) |
| Indicateurs visuels | Manque de sel, manque de produit de rinçage |
| Sécurité | Arrêt automatique à l'ouverture de la porte |
| Type d'installation | Libre (pose indépendante) |
| Entretien courant | Nettoyage des filtres, vérification des bras de lavage |
FOIRE AUX QUESTIONS - GSI 6104 Eudora
Questions des utilisateurs sur GSI 6104 Eudora
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice GSI 6104 - Eudora et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GSI 6104 de la marque Eudora.

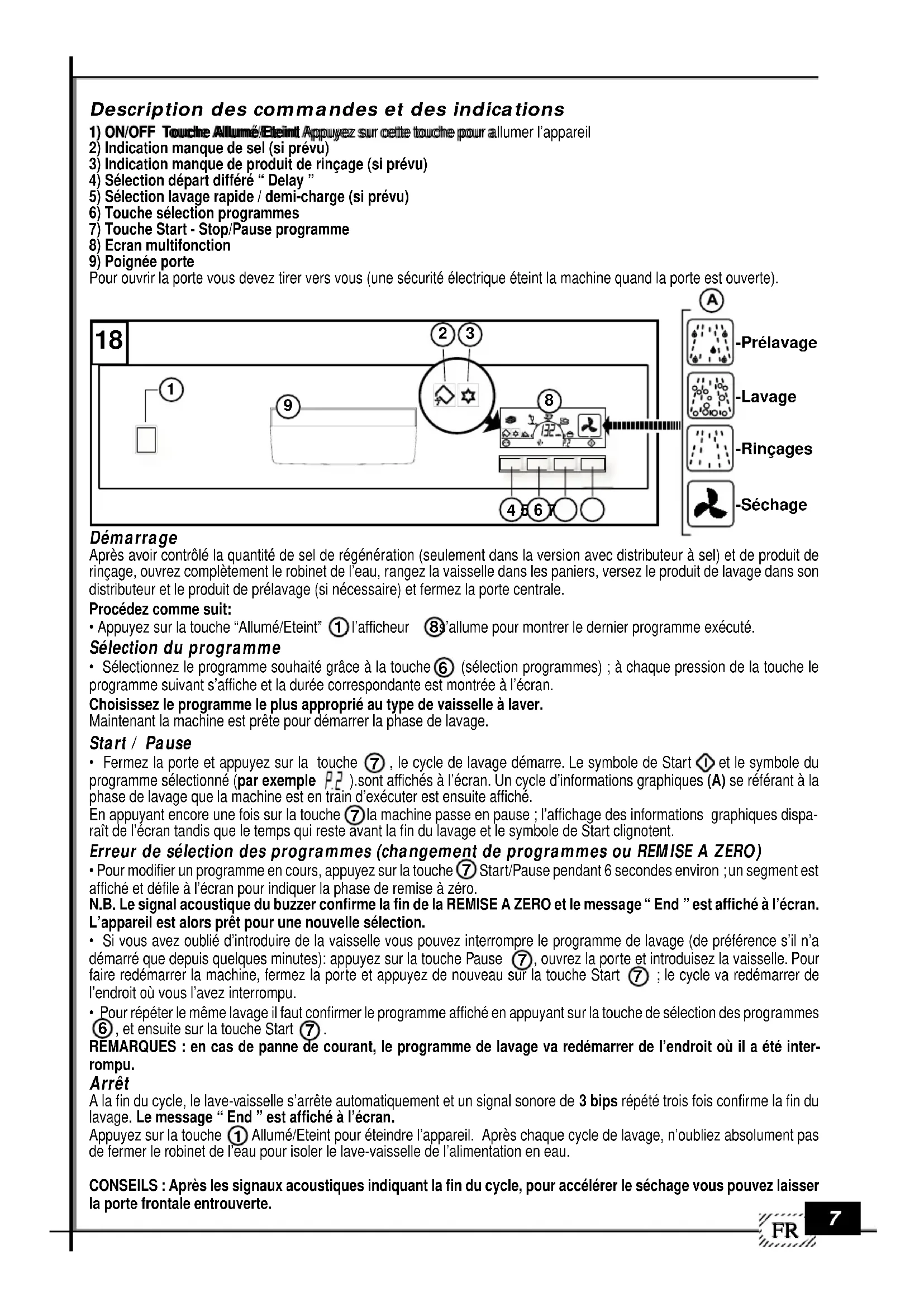

MODE D'EMPLOI GSI 6104 Eudora

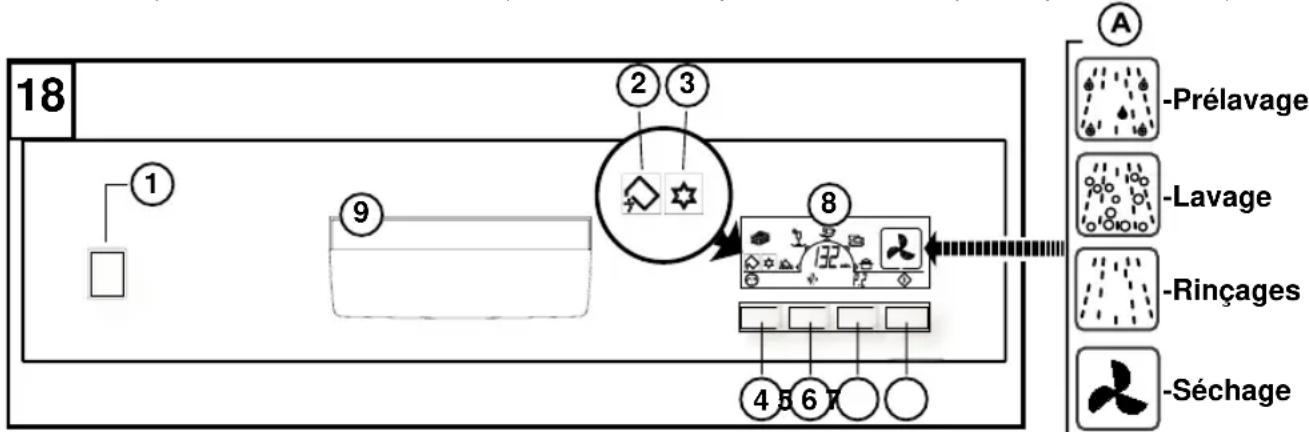

Description des commandes et des indications
1) ON/OFF Touche Allumé/Eteint Appuyez sur cette touche pour allumer l'appareil
2) Indication manque de sel (si prévu)
3) Indication manque de produit de rinçage (si prévu)
4) Sélection départ différé " Delay
5) Sélection lavage rapide / demi-charge (si prévu)
6) Touche sélection programmes
7) Touche Start - Stop/Pause programme
8) Ecran multifonction
9) Poignée porte
Pour ouvrir la porte vous devez tirer vers vous (une sécurité électrique éteint la machine quand la porte est ouverte).
Démarrage
Après avoir contrôlé la quantité de sel de régénération (seulement dans la version avec distributeur à sel) et de produit de rinçage, ouvrez complètement le robinet de l'eau, rangez la vaisselle dans les paniers, versez le produit de lavage dans son distributeur et le produit de prélavage (si nécessaire) et fermez la porte centrale.
Procédez comme suit:
- Appuyez sur la touche "Allumé/Eteint" ① l'afficheur ⑧ s'allume pour montrer le dernier programme exécuté.
Sélection du programme
- Sélectionnez le programme souhaité grâce à la touche ⑥ (sélection programmes) ; à chaque pression de la touche le programme suivant s'affiche et la durée correspondante est montrée à l'écran.
Choisissez le programme le plus approprié au type de vaisselle à laver.
Maintenant la machine est prête pour démarrer la phase de lavage.
Start / Pause
- Fermez la porte et appuyez sur la touche ⑦, le cycle de lavage démarre. Le symbole de Start ◆ et le symbole du programme sélectionné (par exemple P.2). sont affichés à l'écran. Un cycle d'informations graphiques (A) se référant à la phase de lavage que la machine est en train d'exécuter est ensuite affiché.
En appuyant encore une fois sur la touche ⑦ la machine passe en pause ; l'affichage des informations graphiques disparaît de l'écran tandis que le temps qui reste avant la fin du lavage et le symbole de Start clignotent.
Erreur de sélection des programmes (changement de programmes ou REMISE A ZERO)
- Pour modifier un programme en cours, appuyez sur la touche ⑦ Start/Pause pendant 6 secondes environ ; un segment est affiché et défile à l'écran pour indiquer la phase de remise à zéro.
N.B. Le signal acoustique du buzzer confirme la fin de la REMISE A ZERO et le message “End” est affiché à l’écran. L’appareil est alors prêt pour une nouvelle sélection.
- Si vous avez oublié d'introduire de la vaisselle vous pouvez interrompre le programme de lavage (de préférence s'il n'a démarré que depuis quelques minutes): appuyez sur la touche Pause ⑦, ouvrez la porte et introduisez la vaisselle. Pour faire redémarrer la machine, fermez la porte et appuyez de nouveau sur la touche Start ⑦ ; le cycle va redémarrer de l'endroit où vous l'avez interrompu.
- Pour répéter le même lavage il faut confirmer le programme affiché en appuyant sur la touche de sélection des programmes ⑥, et ensuite sur la touche Start ⑦.
REMARQUES : en cas de panne de courant, le programme de lavage va redémarrer de l'endroit où il a été interrompu.
Arrêt
A la fin du cycle, le lave-vaisselle s'arrête automatiquement et un signal sonore de 3 bips répété trois fois confirme la fin du lavage. Le message "End" est affiché à l'écran.
Appuyez sur la touche ① Allumé/Eteint pour éteindre l'appareil. Après chaque cycle de lavage, n'oubliez absolument pas de fermer le robinet de l'eau pour isoler le lave-vaisselle de l'alimentation en eau.
CONSEILS : Après les signaux acoustiques indiquant la fin du cycle, pour accélérer le séchage vous pouvez laisser la porte frontale entrouverte.

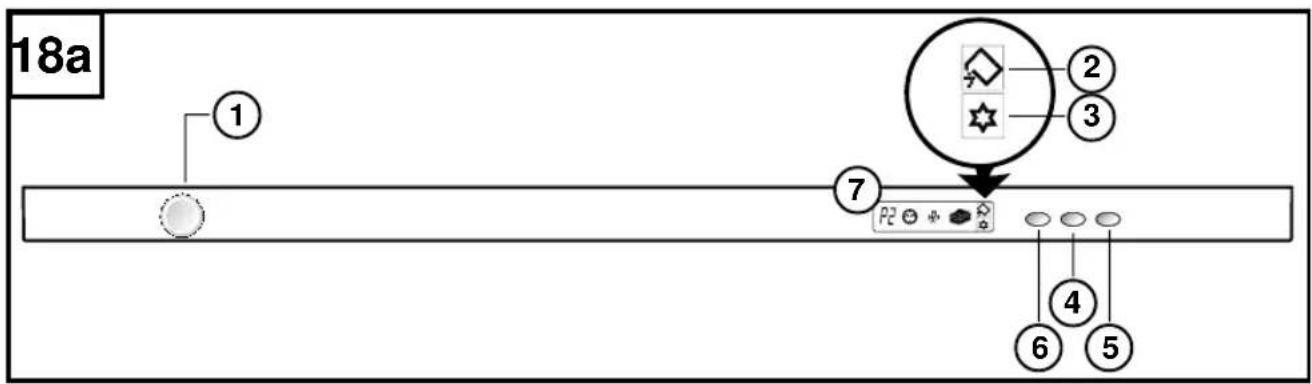

1) ON/OFF Touche Allumé/Eteint Appuyez sur cette touche pour allumer l'appareil
2) Indication manque de sel (si prévu)
3) Indication manque de produit de rinçage (si prévu)
4) Sélection départ différé "Delay"
5) Sélection lavage rapide
6) Touche sélection programmes
7) Ecran multifonction
Pour ouvrir la porte vous devez tirer vers vous (une sécurité électrique éteint la machine quand la porte est ouverte).
Après avoir contrôlé la quantité de sel de régénération (seulement dans la version avec distributeur à sel) et de produit de rinçage, ouvrez complètement le robinet de l'eau, rangez la vaisselle dans les paniers, versez le produit de lavage dans son distributeur et le produit de prélavage (si nécessaire) et fermez la porte centrale.
Procédez comme suit:
- Appuyez sur la touche “ Allumé/Eteint ” ①, l'afficheur s'allume pour montrer le dernier programme exécuté.
Sélection du programme
- En appuyant sur la touche ⑥ (Sélection programmes) le symbole du lavage supérieur/inférieur est affiché (☐) et 3 secondes après environ, la durée du programme choisie est affichée à l'écran. A chaque pression sur la touche ⑥, le programme suivant est affiché.
Choisissez le programme le plus approprié au type de vaisselle à laver.
Maintenant la machine est prête pour démarrer la phase de lavage.
Start
- Fermez la porte centrale, après le bip de démarrage du programme le lave-vaisselle réalise automatiquement la phase de lavage.
Remarque: Pour afficher le type de programme en cours d'exécution, appuyez sur la touche Sélection programmes ⑥, qui vous permettra de vérifier pendant 5 secondes le type de programme en cours.
Erreur de sélection des programmes (changement de programmes ou REMISE A ZERO)
- Pour modifier un programme en cours, ouvrez la porte et appuyez sur la touche Sélection programmes ⑥ pendant 6 secondes environ. un segment est affiché et défile à l'écran pour indiquer la phase de remise à zéro. Fermez la porte frontale tout de suite après.
N.B. Le signal acoustique du buzzer confirme la fin de la REMISE A ZERO et le message “ End ” est affiché à l’écran. L’appareil est alors prêt pour une nouvelle sélection.
- Si vous avez oublié d'introduire de la vaisselle vous pouvez interrompre le programme de lavage (de préférence s'il n'a démarré que depuis quelques minutes): ouvrez la porte et introduisez la vaisselle. Pour faire redémarrer la machine, fermez la porte et le cycle va redémarrer de l'endroit où vous l'avez interrompu.
- Pour répéter le même lavage il faut confirmer le programme affiché en appuyant sur la touche de sélection des programmes ⑥, et fermez la porte.
REMARQUES : en cas de panne de courant, le programme de lavage va redémarrer de l'endroit où il a été interrompu.
Arrêt
A la fin du cycle, le lave-vaisselle s'arrête automatiquement et un signal sonore de 3 bips répété trois fois confirme la fin du lavage. Le message "End" est affiché à l'écran ; quand la porte s'ouvre, l'afficheur s'allume et le message est affiché pendant 10 secondes environ, après quoi ce n'est que le numéro du dernier programme qui reste affiché.
Pour l'éteindre, appuyez sur la touche ① Allumé/Eteint. Après chaque cycle de lavage, n'oubliez absolument pas de fermer le robinet de l'eau pour isoler le lave-vaisselle de l'alimentation en eau.
CONSEILS : Après les signaux acoustiques indiquant la fin du cycle, pour accélérer le séchage vous pouvez laisser la porte frontale entrouverte.
Options
RÉMARQUE : Toutes les options ne peuvent être programmées qu'après avoir sélectionné un programme.
- Départ différé (Delay) ⑤ Grâce à cette touche vous pouvez programmer un délai allant d'une à 12 heures. En appuyant la première fois sur la touche, la fonction est activée, l'afficheur montre le symbole du retard ( ) et le message "1H" est affiché dans la zone numérique des programmes. A chaque pression suivante sur la touche, le délai augmente d'une heure, jusqu'à 12, après qui, en appuyant encore une fois sur cette touche la fonction est désactivée; le symbole de l'horloge disparaît et dans la zone numérique la durée du programme sélectionné est affichée à nouveau. Une fois le délai programmé, fermez la porte du lave-vaisselle, appuyez sur la touche Start (si prévue), après quoi le compte à rebours commence ; le symbole de l'horloge commence à clignoter et ne s'arrête qu'au démarrage du programme choisi. Tant le programme n'a pas démarré, même si vous ouvrez la porte l'écran va toujours afficher le temps qui reste.
P.S. Pour désactiver le départ différé il fout procéder à la REMISE A ZERO de la machine.
• Lavage rapide (SI PREVU) :
En appuyant sur la touche, le symbole du "LAVAGE RAPIDE (20) s'affiche à l'écran. Maintenant la machine est prête pour démarrer la phase de lavage.
• Demi-charge (SI PREVU):
Par défaut, la fonction "1/2 CHARGE" est désactivée et par conséquent le lavage est effectué aussi bien dans la panier inférieur que dans le panier supérieur. En appuyant la première fois sur la touche 1/2 CHARGE, le lavage supérieur seulement est sélectionné, comme indiqué par le symbole correspondant s'allumant à l'écran (1-2). Si vous appuyez encore une fois sur la touche, le lavage inférieur seulement est sélectionné, et le symbole (1-2) va s'allumer à l'écran.
En appuyant encore une fois sur cette touche la fonction 1/2 CHARGE est désactivée. La fonction 1/2 CHARGE peut s'activer avec tous les programmes et est désactivée automatiquement à la fin de chaque programme.
REMARQUE: Quand la fonction de 1/2 charge est activée, les temps de lavage sont plus courts.
- FONCTION 3 en 1 : Appuyez sur la touche ⑤ LAVAGE RAPIDE (ou 1/2 CHARGE, si prévu) pendant 5 secondes pour activer la fonction "3 en 1"; le buzzer émet un bip de confirmation et le symbole de la pastille (✉). est affiché à l'écran. Cette fonction reste activée pour tous le programmes jusqu'à ce que vous ne la désactiviez en appuyant à nouveau sur la touche ⑤ pendant 5 secondes, après quoi le symbole de la pastille à l'écran s'éteint.
L'emploi de produits de lavage combinés (tels que les pastilles "3 en 1" ou similaires), pourrait vous éviter d'utiliser le produit de rinçage et le sel. La fonction "3 en 1" peut s'activer avec tous les programmes et fait éteindre automatiquement le voyant du produit de rinçage.
N.B. Il est toujours conseillé de suivre les recommandations du fabricant reportées sur l'emballage pour l'emploi des produits susmentionnées.
- Jusqu'à une dureté de l'eau de 21° dH (37° fH) l'emploi du sel n'est pas nécessaire ; mettez le régulateur de la régénération en position D1 (voir le paragraphe "Réglage du système adoucisseur d'eau").
- Si la dureté de l'eau est supérieure à 21° dH (37° fH) l'emploi du sel est nécessaire.
Dans ce cas, remplissez le réservoir à sel et mettez le régulateur de la régénération en position D3.
Conseils : Pour avoir d'excellents résultats de lavage, utilisez toujours des produits de lavage traditionnels combinés avec le sel et le produit de rinçage.
ATTENTION : Si vous utilisez des produits de lavage traditionnels, vous devez régler correctement le système adoucisseur d'eau.
TABLEAU DES PROGRAMMES DE LAVAGE (version à afficheur)
| Programmes | Numéro programme | TOUCHES | PRODUIT DE LAVAGE | Vaiselle et degré de salissure | Description programmes | ||
| Allumé Eteint | Prélavage | Lavage | |||||
| Trempage | P1 | ● | Casseroles et vaisselle jusqu'au prochain cycle de lavage | Lavage court, à froid, pour éviter que le résidus d'aliments collent à la vaisselle | |||
| Délicat 40°C | P2 | ● | ● | Vaiselle peu sale | Lavage principal2 rinçages (1 froid - 1 chaud) | ||
| ECO 45°C | P3 | ● | ● | ● | Vaiselle délicate très sale | 1 Prélavage froid - Lavage principal2 rinçages (1 froid - 1 chaud ) | |
| Normal 55°C(EN 50242) | P4 | ● | ● | ● | Vaiselle normalement sale | 1 Prélavage froid - Lavage principal2 rinçages (1 froid - 1 chaud) | |
| Intensif 65°C | P5 | ● | ● | ● | Vaiselle très sale (excepté les parties délicates) | 1 Prélavage chaud - Lavage principal3 rinçages (2 froid - 1 chaud) | |
| (Option) Rapide 30°C | P6 | ● | ● | Vaiselle peu sale | Lavage principal2 rinçages froids | ||
TABLEAU DES MESSAGES D'ERREUR
N.B.: Les anomalies sont signalées comme suit :
Bip sonore et affichage du type d'erreur.
| Erreur | Moment | Contrôles à faire | Action |
| LED 4 | Au début du cycle | - Le robinet est ferme- Filtre du tuyau bouché- Tuyau de alimentation d'eau plié- Pression d'eau insuffisante | - Le mètre en place- Vérifiez- Le mètre en place- Vérifiez la pression |
N.B.: Quand on appelle le service après-vente communiquer toujours le gendre de message d'erreur.
