Produkttyp	Geschirrspüler
Marke	Eudora
Modell	GSI 6104
Kapazität	12 Maßgedecke
Abmessungen (B x H x T)	45 x 85 x 60 cm
Gewicht	35 kg
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	1900 W
Wasserverbrauch	12 L pro Zyklus
Geräuschpegel	49 dB(A)
Waschprogramme	Einweichen (P1), Feinspülen 40°C (P2), ECO 45°C (P3), Normal 55°C (P4), Intensiv 65°C (P5), Schnell 30°C (P6)
Sonderfunktionen	Startzeitvorwahl (1-12 Std.), Schnellwäsche / Halbe Beladung, 3-in-1-Funktion
Display	Multifunktionsdisplay
Wasserenthärter	Einstellbar (D1 bis D3)
Optische Anzeigen	Salz-, Klarspülermangel
Sicherheit	Automatische Abschaltung bei Türöffnung
Aufstellart	Freistehend
Regelmäßige Pflege	Filterreinigung, Überprüfung der Sprüharme

Häufig gestellte Fragen - GSI 6104 Eudora

Wie starte ich ein Waschprogramm?

Stellen Sie sicher, dass Wasser und Reinigungsmittel bereit sind, schließen Sie die Tür, drücken Sie die Taste Ein/Aus (1), wählen Sie das Programm mit der Taste (6) und drücken Sie dann Start (7).

Wie ändere ich ein laufendes Programm?

Um das Programm zu ändern, drücken Sie die Taste Start/Pause (7) für ca. 6 Sekunden, um einen Reset durchzuführen. Ein akustisches Signal und die Anzeige 'End' bestätigen den Vorgang, dann können Sie ein neues Programm auswählen.

Was tun bei Stromausfall?

Bei einem Stromausfall wird das Waschprogramm nach Rückkehr der Stromversorgung automatisch an der Stelle fortgesetzt, an der es unterbrochen wurde. Es sind keine weiteren Maßnahmen erforderlich.

Wie verwende ich die Startzeitvorwahl?

Nach der Programmauswahl drücken Sie die Taste Startzeitvorwahl (5), um eine Verzögerung von 1 bis 12 Stunden einzustellen. Das Display zeigt '1H' an und erhöht sich bei jedem Tastendruck. Schließen Sie die Tür und drücken Sie Start, um den Countdown zu starten.

Wie aktiviere ich die 3-in-1-Funktion?

Drücken Sie die Taste Schnellwäsche (oder Halbe Beladung) (5) für 5 Sekunden. Ein Piepton bestätigt die Aktivierung und das Symbol der Tablette (✉) wird angezeigt. Zum Deaktivieren wiederholen Sie denselben Vorgang.

Was bedeuten die Salz- und Klarspüleranzeigen?

Die Anzeigen (2) und (3) am Bedienfeld zeigen einen Regeneriersalzmangel bzw. einen Klarspülermangel an. Sie leuchten auf, wenn der Füllstand niedrig ist, und müssen nachgefüllt werden.

Wie stelle ich den Wasserenthärter ein?

Stellen Sie den Regenerierregler je nach Wasserhärte ein: Position D1 für Härte bis 21°dH (37°fH) ohne Salz, Position D3 für höhere Härte mit Salz. Weitere Details entnehmen Sie bitte der Bedienungsanleitung.

Was tun bei Fehlermeldung 'LED 4'?

Der Fehler 'LED 4' weist auf ein Problem mit der Wasserzufuhr hin: Wasserhahn geschlossen, Filter verstopft, Schlauch geknickt oder unzureichender Wasserdruck. Überprüfen Sie diese Punkte und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie schalte ich den Geschirrspüler nach einem Zyklus aus?

Am Ende des Zyklus ertönt ein akustisches Signal (3 Pieptöne, 3x wiederholt) und 'End' wird angezeigt. Drücken Sie die Taste Ein/Aus (1), um das Gerät auszuschalten, und schließen Sie dann den Wasserhahn.

Ist die Verwendung von Salz und Klarspüler bei 3-in-1-Tabs erforderlich?

Bei aktivierter 3-in-1-Funktion erlischt die Klarspüleranzeige. Bei einer Wasserhärte unter 21°dH ist kein Salz erforderlich. Befolgen Sie die Empfehlungen des Tablettenherstellers. Bei höherer Wasserhärte bleibt Salz erforderlich.

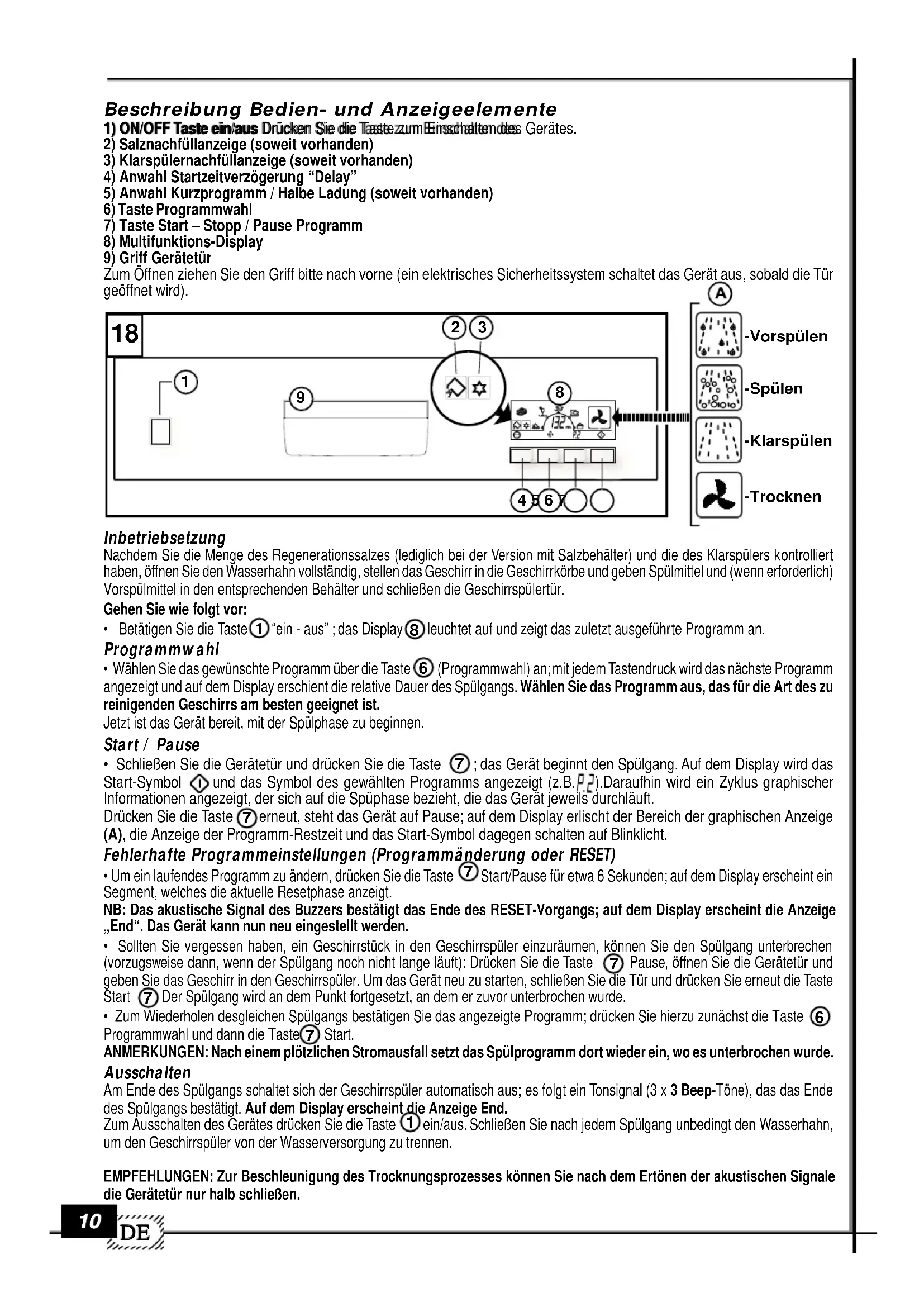

BEDIENUNGSANLEITUNG GSI 6104 Eudora

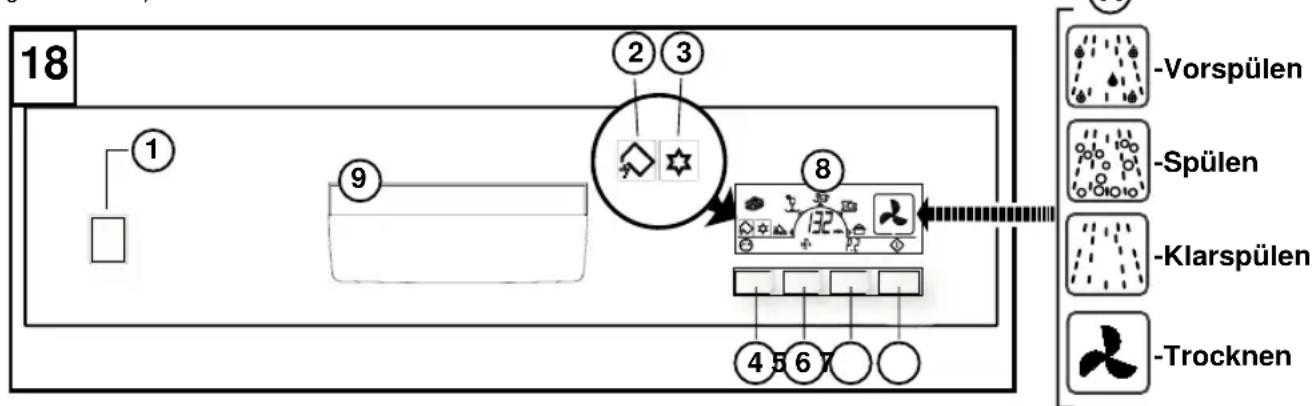

Beschreibung Bedien- und Anzeigeelemente

1) ON/OFF Taste ein/aus Drücken Sie die Taste zum Einschaltendes Gerätes.

2) Salznachfüllanzeige (soweit vorhanden)

3) Klarspülernachfüllanzeige (soweit vorhanden)

4) Anwahl Startzeitverzögerung "Delay"

5) Anwahl Kurzprogramm / Halbe Ladung (soweit vorhanden)

6) Taste Programmwahl

7) Taste Start – Stopp / Pause Programm

8) Multifunktions-Display

9) Griff Gerätetür

Zum Öffnen ziehen Sie den Griff bitte nach vorne (ein elektrisches Sicherheitssystem schaltet das Gerät aus, sobald die Tür geöffnet wird).

Inbetriebsetzung

Nachdem Sie die Menge des Regenerationssalzes (lediglich bei der Version mit Salzbehälter) und die des Klarspülers kontrolliert haben, öffnen Sie den Wasserhahn vollständig, stellen das Geschirr in die Geschirrkörbe und geben Spülmittel und (wenn erforderlich) Vorspülmittel in den entsprechenden Behälter und schließen die Geschirrspülertür.

Gehen Sie wie folgt vor:

- Betätigen Sie die Taste ① "ein - aus" ; das Display ⑧ leuchtet auf und zeigt das zuletzt ausgeführte Programm an.

Programmwahl

- Wählen Sie das gewünschte Programm über die Taste ⑥ (Programmwahl) an; mit jedem Tastendruck wird das nächste Programm angezeigt und auf dem Display erschient die relative Dauer des Spülgangs. Wählen Sie das Programm aus, das für die Art des zu reinigenden Geschirrs am besten geeignet ist.

Jetzt ist das Gerät bereit, mit der Spülphase zu beginnen.

Start / Pause

- Schließen Sie die Gerätetür und drücken Sie die Taste ⑦; das Gerät beginnt den Spülgang. Auf dem Display wird das Start-Symbol ① und das Symbol des gewählten Programms angezeigt (z.B.P.2). Daraufhin wird ein Zyklus graphischer Informationen angezeigt, der sich auf die Spüphase bezieht, die das Gerät jeweils durchläuft.

Drücken Sie die Taste ⑦ erneut, steht das Gerät auf Pause; auf dem Display erlischt der Bereich der graphischen Anzeige (A), die Anzeige der Programm-Restzeit und das Start-Symbol dagegen schalten auf Blinklicht.

Fehlerhafte Programmeinstellungen (Programmänderung oder RESET)

- Um ein laufendes Programm zu ändern, drücken Sie die Taste ⑦ Start/Pause für etwa 6 Sekunden; auf dem Display erscheint ein Segment, welches die aktuelle Resetphase anzeigt.

NB: Das akustische Signal des Buzzers bestätigt das Ende des RESET-Vorgangs; auf dem Display erscheint die Anzeige „End“. Das Gerät kann nun neu eingestellt werden.

- Sollten Sie vergessen haben, ein Geschirrstück in den Geschirrspüler einzuräumen, können Sie den Spülgang unterbrechen (vorzugsweise dann, wenn der Spülgang noch nicht lange läuft): Drücken Sie die Taste ⑦ Pause, öffnen Sie die Gerätetür und geben Sie das Geschirr in den Geschirrspüler. Um das Gerät neu zu starten, schließen Sie die Tür und drücken Sie erneut die Taste Start ⑦ Der Spülgang wird an dem Punkt fortgesetzt, an dem er zuvor unterbrochen wurde.

- Zum Wiederholen desgleichen Spülgangs bestätigen Sie das angezeigte Programm; drücken Sie hierzu zunächst die Taste ⑥ Programmwahl und dann die Taste ⑦ Start.

ANMERKUNGEN: Nach einem plötzlichen Stromausfall setzt das Spülprogramm dort wieder ein, wo es unterbrochen wurde.

Ausschalten

Am Ende des Spülgangs schaltet sich der Geschirrspüler automatisch aus; es folgt ein Tonsignal (3 x 3 Beep-Töne), das das Ende des Spülgangs bestätigt. Auf dem Display erscheint die Anzeige End.

Zum Ausschalten des Gerätes drücken Sie die Taste ① ein/aus. Schließen Sie nach jedem Spülgang unbedingt den Wasserhahn, um den Geschirrspüler von der Wasserversorgung zu trennen.

EMPFEHLUNGEN: Zur Beschleunigung des Trocknungsprozesses können Sie nach dem Ertönen der akustischen Signale die Gerätetür nur halb schließen.

1) ON/OFF Taste ein/aus Drücken Sie die Tastezzum Einschalten des Gerätes.
2) Salznachfüllanzeige (soweit vorhanden)
3) Klarspülernachfüllanzeige (soweit vorhanden)
4) Anwahl Startzeitverzögerung "Delay"
5) Anwahl Kurzprogramm
6) Taste Programmwahl
7) Multifunktions-Display
Zum Öffnen ziehen Sie den Griff bitte nach vorne (ein elektrisches Sicherheitssystem schaltet das Gerät aus, sobald die Tür geöffnet wird).

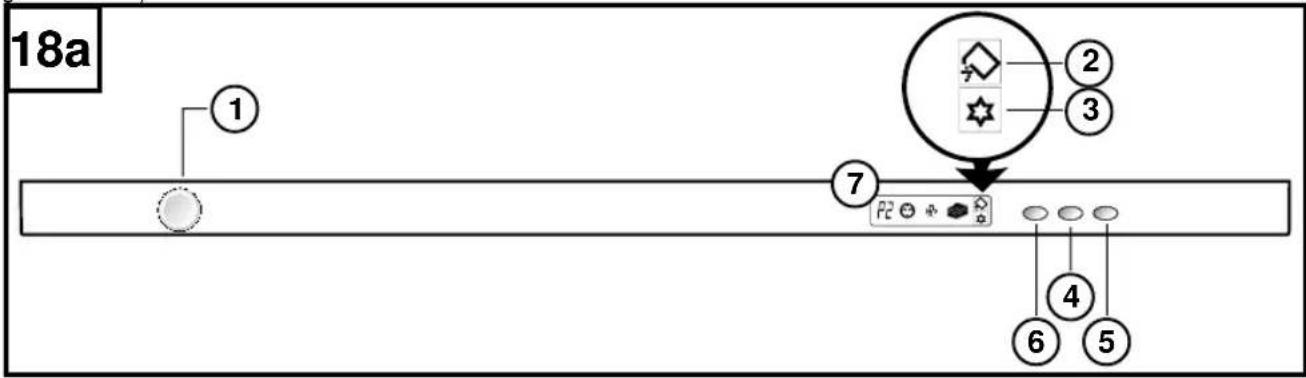

18a ① ⑦ P2 ② ③ ④ ⑥ ⑤

Inbetriebsetzung

Nachdem Sie die Menge des Regenerationssalzes (lediglich bei der Version mit Salzbehälter) und die des Klarspülers kontrolliert haben, öffnen Sie den Wasserhahn vollständig, stellen das Geschirr in die Geschirrkörbe und geben Spülmittel und (wenn erforderlich) Vorspülmittel in den entsprechenden Behälter und schließen die Geschirrspülertür.

Gehen Sie wie folgt vor:

- Betätigen Sie die Taste ①“ein - aus”; das Display leuchtet auf und zeigt das zuletzt ausgeführte Programm an.

Programmwahl

- Drücken Sie die Taste ⑥ (Programmwahl), wird das Symbol für Oberkorb-/Unterkorbspülen ( ) angezeigt und nach etwa 3 Sek. erschient auf dem Display die Dauer des gewählten Programms. Mit jedem Drücken der Taste ⑥ , wird das darauf folgende Programm angewählt.

Wählen Sie das Programm aus, das für die Art des zu reinigenden Geschirrs am besten geeignet ist.

Jetzt ist das Gerät bereit, mit der Spülphase zu beginnen.

Start

- Schließen Sie die Gerätetür; nachdem das Beep-Signal zum Anzeigen des Programmstarts ertönt ist, beginnt der Geschirrspüler automatisch den Spülgang.

Anmerkung: Um das aktuelle Programm anzuzeigen, drücken Sie die Taste ⑥ Programmwahl; das laufende Programm wird daraufhin für 5 Sekunden eingeblendet.

Fehlerhafte Programmeinstellungen (Programmänderung oder RESET)

- Zum Ändern eines laufenden Programms öffnen Sie die Gerätetür und drücken die Taste ⑥ Programmwahl für etwa 6 Sekunden. Auf dem Display erscheint ein Segment, welches die Resetphase anzeigt. Schließen Sie sofort danach die Gerätetür.

NB: Das akustische Signal des Buzzers bestätigt das Ende des RESET-Vorgangs und auf dem Display erscheint die Anzeige „End“. Das Gerät kann nun neu eingestellt werden.

- Sollten Sie vergessen haben, ein Geschirrstück in den Geschirrspüler einzuräumen, können Sie den Spülgang unterbrechen (vorzugsweise dann, wenn der Spülgang noch nicht lange läuft): Öffnen Sie die Gerätetür und geben Sie das Geschirr in den Geschirrspüler. Um das Programm neu zu starten, schließen Sie die Tür. Der Spülgang wird daraufhin an dem Punkt fortgesetzt, an dem er zuvor unterbrochen wurde.

- Zum Wiederholen desgleichen Spülgangs bestätigen Sie das angezeigte Programm; drücken Sie hierzu zunächst die Taste ⑥ Programmwahl und schließen Sie dann die Gerätetür.

ANMERKUNGEN: Nach einem plötzlichen Stromausfall setzt das Spülprogramm dort wieder ein, wo es unterbrochen wurde.

Ausschalten

Am Ende des Spülgangs schaltet sich der Geschirrspüler automatisch aus; es folgt ein Tonsignal (3 x 3 Beep-Töne), das das Ende des Spülgangs bestätigt. Auf dem Display erscheint die Anzeige „End“. Wird die Tür geöffnet, leuchtet das Display auf. Die Anzeige bleibt für 10 Sekunden zu sehen, danach wird nur noch die Nummer des zuletzt durchgeführtem Programms angezeigt.

Zum Ausschalten des Geschirrspülers drücken Sie die Taste ① ein/aus. Schließen Sie nach jedem Spülgang unbedingt den Wasserhahn, um den Geschirrspüler von der Wasserversorgung zu trennen.

EMPFEHLUNGEN: Zur Beschleunigung des Trocknungsprozesses können Sie nach dem Ertönen der akustischen Signale die Gerätetür nur halb schließen.

Optionen

ANMERKUNG: Alle Optionen sind nach der Programmwahl einzustellen.

- Startzeitverzögerung (Delay) ⑤ Mit Hilfe der Taste kann eine Startzeitverzögerung von 1 - 12 Stunde(n) eingestellt werden. Mit dem ersten Drücken der Taste wird die Funktion aktiviert; auf dem Display erscheint das Symbol der Verzögerung ( 😊 ) und in der Nummernanzeige der Programme erscheint die Anzeige „1H“. Jedes weitere Drücken der Taste erhöht die Startzeitverzögerung um 1 Stunde; bei 12 Stunden angelangt deaktiviert ein erneutes Drücken der Taste die Funktion. Das Symbol „Uhr“ verschwindet und in der Nummernanzeige erscheint wieder die Dauer des gewählten Spülganges. Ist die Startzeitverzögerung eingestellt, schließen Sie die Gerätetür und drücken Sie die Taste Start (soweit vorhanden). Der Count-down der Zeitverzögerung setzt sich nun in Gang; das Uhren-Symbol blinkt so lange, bis das angewählte Programm startet. Solange das Programm noch nicht läuft, wird beim Öffnen der Gerätetür auf dem Display stets die verbleibende Zeit bis zum Start angezeigt.

P.S. Zum Deaktivieren der Startzeitverzögerung ist das Gerät auf RESET zu stellen.

• Kurzprogramm (SOWEIT VORHANDEN):

Drücken Sie die Taste, erscheint das Symbol des "KURZPROGRAMMS" (2) auf dem Display. Jetzt ist das Gerät bereit, mit der Spülphase zu beginnen.

• Halbe Ladung (SOWEIT VORHANDEN):

Standardmäßig ist die Funktion „1/2 LADUNG“ deaktiviert; das Gerät spült also im Ober- und Unterkorb. Durch einmaliges Drücken der Taste 1/2 LADUNG wählen Sie lediglich das Oberkorb-Spülen an (wird auf dem Display mit dem entsprechenden Symbol ( 12 ) angezeigt). Drücken Sie diese Taste erneut, wird lediglich das Unterkorb-Spülen angewählt und auf dem Display leuchtet nur das Symbol des Unterkorbes ( 12 ) auf.

Drücken Sie die Taste noch einmal, wird die Funktion 1/2 LADUNG deaktiviert. Die Funktion 1/2 LADUNG kann in allen Programmen aktiviert werden und wird am Ende des Programms wieder deaktiviert.

ANMERKUNG: Ist die Funktion 1/2 Ladung aktiv, halbiert sich die Spülgangdauer.

- FUNKTION 3 in 1: Halten Sie die Taste ⑤ KURZPROGRAMM (oder 1/2 LADUNG soweit vorhanden) für 5 Sekunden gedrückt, wird die Funktion „3 in 1“ aktiviert; der Buzzer sendet einen Bestätigungston aus und auf dem Display erscheint das Tab-Symbol ( ). Diese Funktion bleibt solange für alle Programme aktiv, bis Sie erneut die Taste ⑤ für 5 Sekunden drücken und das Tab-Symbol auf dem Display erlischt.

Die Verwendung von Komi-Spülmitteln (z.B. „3 in 1“-Tabs o.Ä) könnten den Einsatz von Klarspüler und Salz erübrigen. Die Funktion „3 in 1“ kann auf allen Programmen aktiviert werden und die Kontrollleuchte des Klarspülers wird deaktiviert.

N.B. In jedem Fall sollten Sie die Vorschriften für die oben erwähnten Produkte befolgen (siehe Behälter).

- Bis zu einem Wasserhärtegrad von 21° dH (37° fH) ist der Einsatz von Salz nicht notwendig; stellen Sie die Regenerationsregulierung auf D1 ein (siehe Abschnitt „Regulierung der Wasserenthärtungsanlage“).

- Bei einem Härtegrad von über 21° dH (37° fH) muss Salz verwendet werden.

In diesem Fall füllen Sie den Salzbehälter auf und stellen Sie die Regenerationsregulierungsanlage auf Position D3 ein.

Tipps: Die besten Spülergebnisse erhalten Sie beim Einsatz von traditionellen Kombi-Spülmitteln mit Salz und Klarspüler.

HINWEIS: Bei der Verwendung von traditionellen Spülmitteln ist es notwendig, die Wasserenthärtungsanlage korrekt einzustellen.

SPULPROGRAMM-TABELLE (Display-Version)

Spülprogramme	Programmnummer	TASTE	REINIGUN-GSMITTEL		Geschirr und Art der Verschmutzung	Programmbeschreibung
		Ein Aus1	Vorspülen	Spülen
Einweichen	P1	●			Töpfe und Geschirr in Erwartung des nächsten Spülgangs	Kurzes Kalt-Spülen, damit keine Speisereste am Geschirr haften
Feinspülen 40°C	P2	●		●	Leicht verschmutztes Geschirr	Hauptspülgang2x Klarspülen (1x kalt - 1x warm)
ECO 45°C	P3	●	●	●	Empfindliches, stark verschmutztes Geschirr	1x Vorspülen kalt - Hauptspülgang2x Klarspülen (1x kalt - 1x warm)
Normal 55°C (EN 50242)	P4	●	●	●	Normal verschmutztes Geschirr	1x Vorspülen kalt – Hauptspülgang2x Klarspülen (1x kalt - 1x warm)
Intensiv 65°C	P5	●	●	●	Stark verschmutzte Töpfe (mit Ausnahme von Töpfen mit empfindlichen Teilen)	1x Vorspülen warm – Hauptspülgang3x Klarspülen (2x kalt - 1x warm)
(Optional) Kurzspülen 30°C	P6	●		●	Leicht verschmutztes Geschirr	Hauptspülgang2x Klarspülen kalt

FEHLER KODE-TABELLE

N.B.: Unregelmäßigkeiten werden folgendermaßen angezeigt:

Tonsignal mit Anzeige der Fehlerart auf dem Display.

Fehler	Auftreten	Kontrollen	Abhilfe
LED 4	Bei Beginn des Spülgangs	- Wasserhahn zu- Filter des Auslaufschlauchs verstopft- Wassereinlaufschlauch geknickt- Unzureichender Wasserdruck	- Programm in Ausgangsstellung zurückbringen- Nachprüfen- Programm in Ausgangsstellung zurückbringen- Wasserdruck prüfen

N.B.: Geben Sie immer die Fehlerart an, wenn Sie den zuständigen Kundendienst anrufen.
