T11 - Asciugatrice Eudora - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Asciugatrice
Marca	Eudora
Modello	T11
Dimensioni (altezza × larghezza × profondità)	1092 × 683 × 711 mm (con piedi estesi)
Peso	Circa 100 kg (stima)
Alimentazione elettrica	230 V, 50 Hz, monofase o trifase a seconda del modello
Alimentazione gas (modello a gas)	Gas naturale (2ª famiglia, gruppo H) o GPL con kit di conversione
Capacità di carico	7,8 kg di bucato asciutto massimo
Impostazioni di temperatura	Senza riscaldamento, medio/delicato, alto/normale
Timer	Regolabile con graduazione di asciugatura
Segnale di fine ciclo	Livello sonoro regolabile
Sistema di evacuazione	Verso l'esterno, condotto rigido o flessibile metallico
Filtro pelucchi	Pulizia dopo ogni utilizzo
Manutenzione interna	Pulizia regolare da parte di un professionista
Sicurezza	Arresto automatico all'apertura della porta, sicurezza gas
Messa a terra	Obbligatoria, conforme alle norme locali
Tipo di installazione	Aperta, nicchia o armadio con aerazioni
Consumo elettrico (modello elettrico)	30 A (monofase) o 10 A (trifase)
Consumo gas (modello a gas)	0,55 m³/h

Domande frequenti - T11 Eudora

Come pulire il filtro pelucchi?

Pulire il filtro pelucchi dopo ogni utilizzo. Rimuoverlo, spazzolare i pelucchi e rimetterlo. Un filtro ostruito riduce le prestazioni e allunga il tempo di asciugatura.

Cosa fare in caso di odore di gas?

Non accendere apparecchi, non toccare interruttori, evacuare il locale e chiamare la compagnia del gas o i vigili del fuoco da un luogo sicuro.

Posso asciugare biancheria in fibra di vetro?

Non asciugare tende o tendaggi in fibra di vetro salvo indicazione contraria sull'etichetta. Se lo fai, pulisci il tamburo con un panno umido dopo.

Come installare il sistema di evacuazione?

L'evacuazione deve essere fatta verso l'esterno con un condotto metallico rigido o flessibile. Evitare condotti in plastica o lamiera. Assicurarsi che il condotto sia il più corto possibile e con il minimo di curve.

Quali impostazioni di temperatura sono disponibili?

Hai tre opzioni: Senza riscaldamento (aria fredda), Temperatura media/Delicato per tessuti delicati, e Temperatura alta/Normale per tessuti senza pieghe.

Come avviare l'asciugatrice?

Chiudere la porta, selezionare la temperatura e il tempo di asciugatura, quindi premere il pulsante del timer per avviare.

Perché l'asciugatrice non riscalda?

Verificare che la modalità di riscaldamento sia selezionata e che il timer sia impostato. Per i modelli elettrici, controllare l'alimentazione; per i modelli a gas, assicurarsi che il gas sia aperto.

Cosa fare se la porta si apre durante l'asciugatura?

Il tamburo si ferma automaticamente. Richiudere la porta e riavviare. Non bypassare mai il blocco di sicurezza della porta.

Come regolare il segnale di fine ciclo?

Il segnale acustico è regolabile tramite una manopola. Girarla per aumentare o diminuire il volume.

È possibile installare l'asciugatrice in un armadio?

Sì, ma rispettare le distanze minime: 304,8 mm davanti, 50,8 mm sui lati e 76,2 mm sopra. Prevedere griglie di aerazione di almeno 1016 cm².

MANUALE UTENTE T11 Eudora

Modelli elettrici e a gas

Conservare queste istruzioni per riferimento in futuro.

(La documentazione dovrà rimanere con la macchina, se questa cambia di proprietario.)

AVVERTENZA

PER SICUREZZA PERSONALE: Seguire le informazioni contenute in questo manuale per minimizzare il rischio d'incendio o di esplosione o per evitare danni materiali, lesioni alla persona o morte.

W033IT

• Non conservare o utilizzare benzina, o altri gas o liquidi infiammabili, in vicinanza di questo o di altri elettrodomestici.
  • COSA FARE SE SI SENTE ODORE DI GAS:
• Non cercare di accendere nessun elettrodomestico.
• Non toccare nessun interruttore elettrico; non usare il telefono dell'edificio.
• Evacuare tutte le persone dalla stanza, dall'edificio o dall'area.
• Chiamare immediatamente il fornitore del gas utilizzando il telefono di un vicino. Seguire le istruzioni provviste dal fornitore del gas.
• Se non si riesce a mettersi in contatto con il fornitore del gas, chiamare i pompieri.
• L'installazione e la manutenzione debbono essere eseguite da un tecnico qualificato o dal fornitore del gas.

W052IT

IMPORTANTE: L'acquirente dovrà riferirsi alle istruzioni e ai suggerimenti del fornitore del gas qualora l'utilizzatore senta odore di gas. Le istruzioni della società del gas e la nota di SICUREZZA e l'AVVERTENZA de cui sopra dovranno essere affisse in vicinanza dell'asciugatrice in una posizione ben visibile all'utilizzatore della macchina.

PER SICUREZZA PERSONALE

Non conservare o utilizzare benzina, o altri gas o liquidi infiammabili, in vicinanza di questo o di altri elettrodomestici.

W053IT

Supplemento di installazione/funzionamento

Indice

Informazioni sulla sicurezza 3

Spiegazione dei messaggi di sicurezza.... 3

Importanti istruzioni sulla sicurezza.... 3

Installazione.... 6

Dimensioni e dati tecnici 6

Installazione dell'asciugatrice 7

Fase 1: Sistemazione e livellamento dell'asciugatrice....7

Fase 2: Collegamento del sistema di scarico dell'asciugatrice...... 7

Fase 3: Collegare il tubo della fornitura di gas (solo asciugatrici a gas) 8

Fase 4: Pulire l'interno dell'asciugatrice 9

Fase 5: Collegare l'alimentazione elettrica all'asciugatrice ..... 9

Fase 6: Controllare l'installazione 9

Controllo della fonte di calore 10

Asciugatrici elettriche 10

Asciugatrici a gas.... 10

Requisiti elettrici.... 10

Asciugatrici elettriche 10

Asciugatrici a gas.... 11

Requisiti del gas.... 12

Asciugatrici a gas.... 12

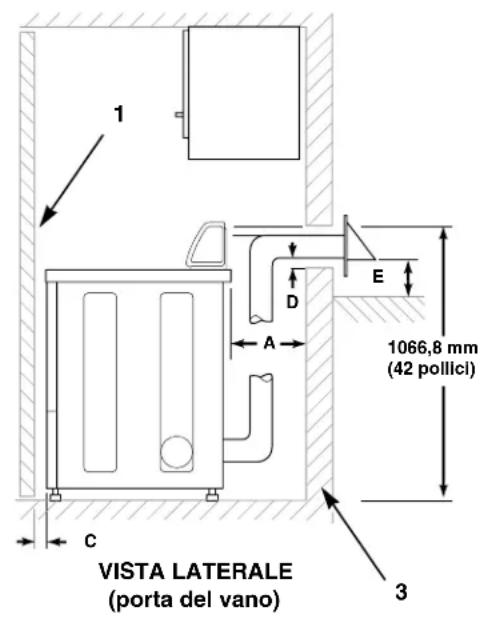

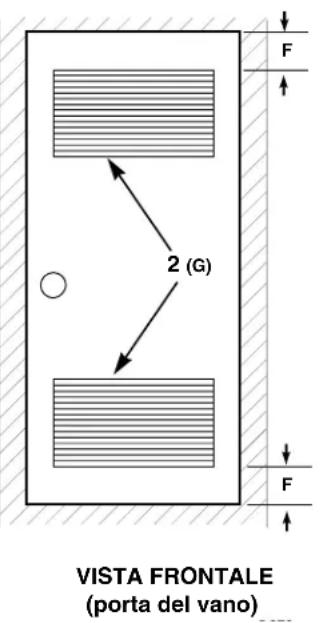

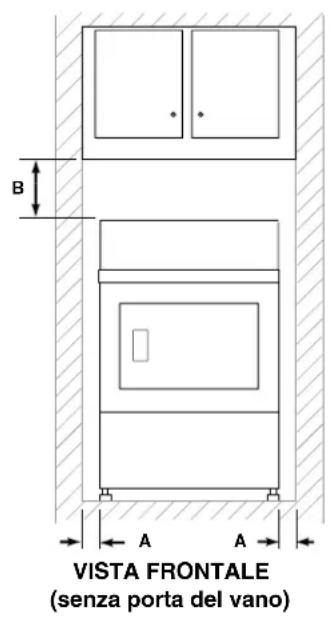

Requisiti della posizione.... 13

Requisiti di scarico dell'asciugatrice.... 14

Materiali per l'impianto di scarico.... 14

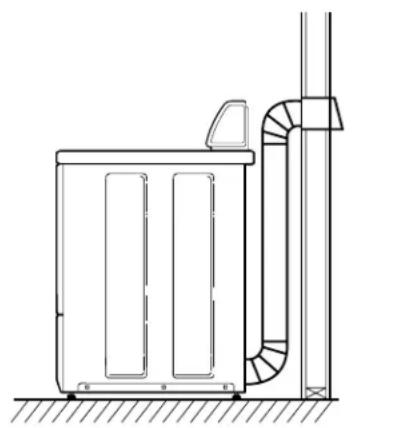

Requisiti per l'aria di compensazione.... 14

Direzione dello scarico 16

Circolazione d'aria dell'asciugatrice 17

Funzionamento.... 18

Istruzioni per il funzionamento.... 18

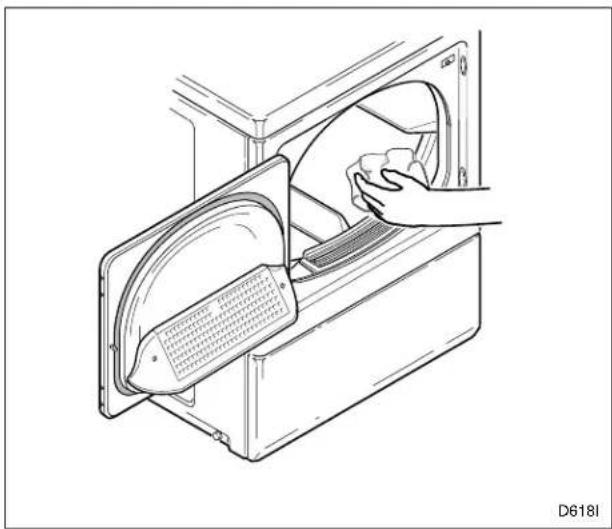

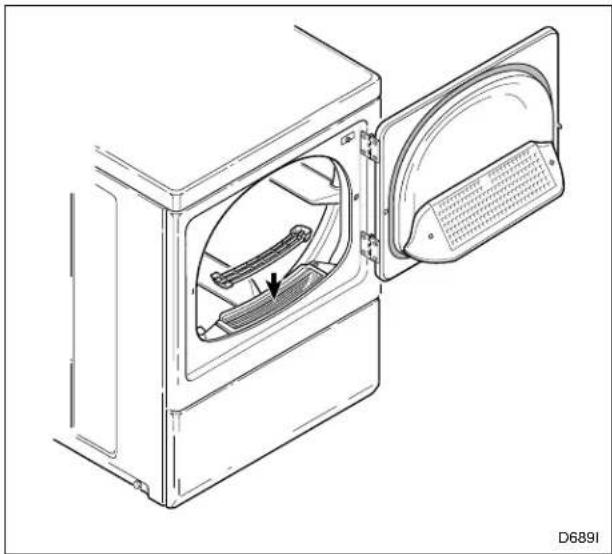

Fase 1: Pulire il filtro della lanugine.... 18

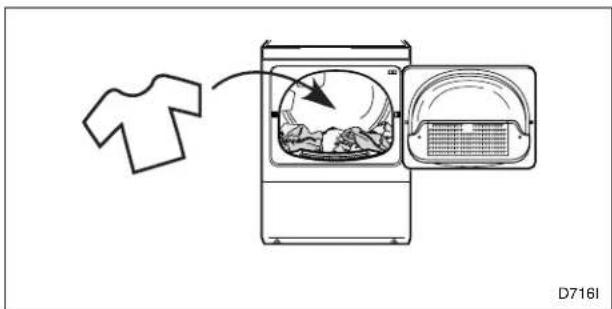

Fase 2: Caricare il bucato.... 18

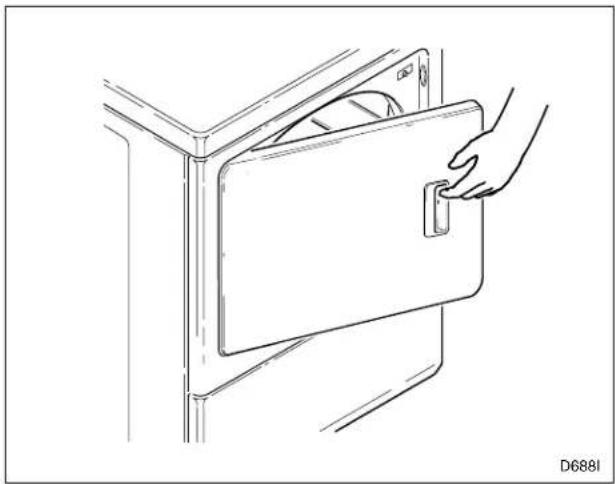

Fase 3: Chiudere la porta di caricamento.... 18

Fase 4: Selezionare la temperatura 18

Fase 5: Impostare la monopola del timer.... 19

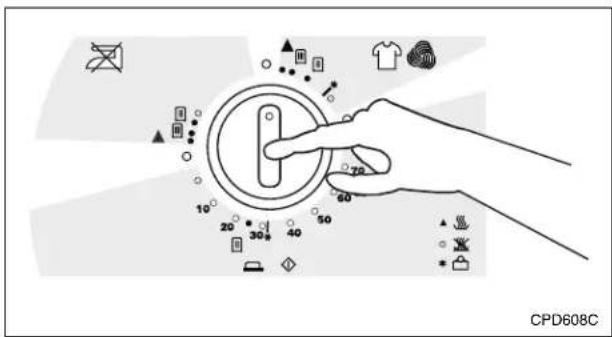

Fase 6: Avviare l'asciugatrice.... 19

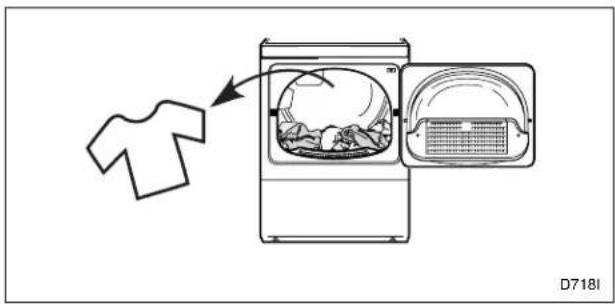

Fase 7: Togliere il bucato.... 19

Segnale di fine ciclo.... 19

Scarto dell'elettrodomestico 20

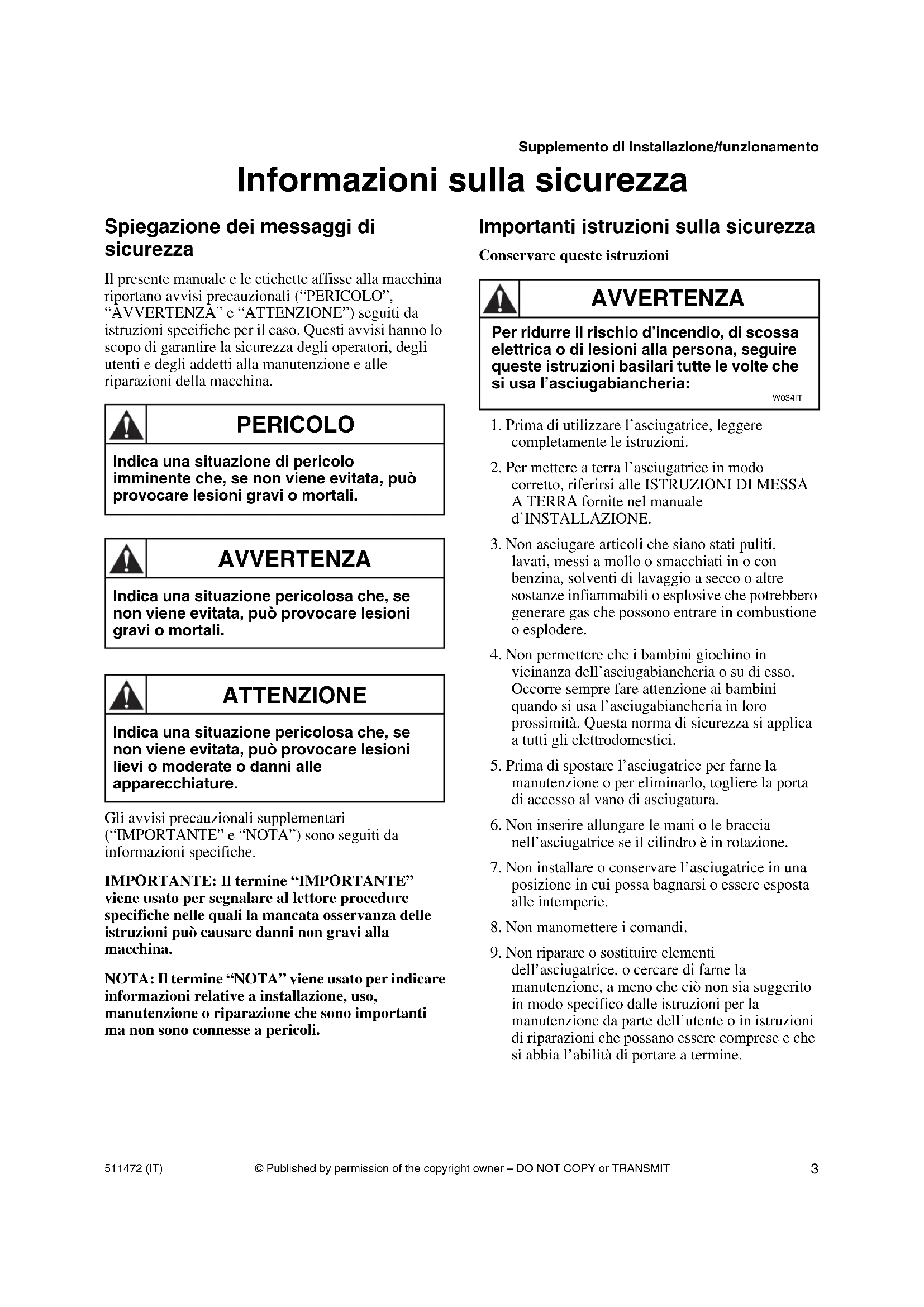

Informazioni sulla sicurezza

Spiegazione dei messaggi di sicurezza

Il presente manuale e le etichette affisse alla macchina riportano avvisi precauzionali (“PERICOLO”, “AVVERTENZA” e “ATTENZIONE”) seguiti da istruzioni specifiche per il caso. Questi avvisi hanno lo scopo di garantire la sicurezza degli operatori, degli utenti e degli addetti alla manutenzione e alle riparazioni della macchina.

PERICOLO

Indica una situazione di pericolo imminente che, se non viene evitata, può provocare lesioni gravi o mortali.

AVVERTENZA

Indica una situazione pericolosa che, se non viene evitata, può provocare lesioni gravi o mortali.

ATTENZIONE

Indica una situazione pericolosa che, se non viene evitata, può provocare lesioni lievi o moderate o danni alle apparecchiature.

Gli avvisi precauzionali supplementari ("IMPORTANTE" e "NOTA") sono seguiti da informazioni specifiche.

IMPORTANTE: Il termine “IMPORTANTE” viene usato per segnalare al lettore procedure specifiche nelle quali la mancata osservanza delle istruzioni può causare danni non gravi alla macchina.

NOTA: Il termine “NOTA” viene usato per indicare informazioni relative a installazione, uso, manutenzione o riparazione che sono importanti ma non sono connesse a pericoli.

Importanti istruzioni sulla sicurezza

Conservare queste istruzioni

AVVERTENZA

Per ridurre il rischio d'incendio, di scossa elettrica o di lesioni alla persona, seguire queste istruzioni basilari tutte le volte che si usa l'asciugabiancheria:

W034IT

1. Prima di utilizzare l'asciugatrice, leggere completamente le istruzioni.
2. Per mettere a terra l'asciugatrice in modo corretto, riferirsi alle ISTRUZIONI DI MESSA A TERRA fornite nel manuale d'INSTALLAZIONE.
3. Non asciugare articoli che siano stati puliti, lavati, messi a mollo o smacchiati in o con benzina, solventi di lavaggio a secco o altre sostanze infiammabili o esplosive che potrebbero generare gas che possono entrare in combustione o esplodere.
4. Non permettere che i bambini giochi in vicinanza dell'asciugabiancheria o su di esso. Occorre sempre fare attenzione ai bambini quando si usa l'asciugabiancheria in loro prossimità. Questa norma di sicurezza si applica a tutti gli elettrodomestici.
5. Prima di spostare l'asciugatrice per farne la manutenzione o per eliminarlo, togliere la porta di accesso al vano di asciugatura.
6. Non inserire allungare le mani o le braccia nell'asciugatrice se il cilindro è in rotazione.
7. Non installare o conservare l'asciugatrice in una posizione in cui possa bagnarsi o essere esposta alle intemperie.
8. Non manomettere i comandi.
9. Non riparare o sostituire elementi dell'asciugatrice, o cercare di farne la manutenzione, a meno che ciò non sia suggerito in modo specifico dalle istruzioni per la manutenzione da parte dell'utente o in istruzioni di riparazioni che possano essere comprese e che si abbia l'abilità di portare a termine.

Supplemento di installazione/funzionamento

1. Non usare ammorbidenti di tessuti o prodotti per togliere l'elettricità statica a meno che ciò non sia consigliato dal fabbricante di tali prodotti.

2. Per ridurre il rischi d'incendio, NON ASCIUGARE articoli di plastica o articoli che contengono gomma schiuma o altri materiali di similgomma.

3. Pulire SEMPRE il filtro della lanugine dopo ogni uso. Uno strato di lanugine nel filtro riduce l'efficienza e prolunga il tempo richiesto per l'asciugatura.

4. Tenere pulito lo spazio vicino e attorno all'apertura di scarico evitando che vi si accumulino lanugine, polvere e sporco.

5. L'interno dell'asciugatrice e la conduttura di scarico debbono essere puliti periodicamente da personale di manutenzione qualificato.

6. Se questo prodotto non viene usato e mantenuto secondo le istruzioni del fabbricante, o se i suoi elementi vengono danneggiati o maltrattati, l'utente può essere esposto a sostanze contenute nel combustibile, o emesse durante la combustione, che possono essere causa di morte o di lesioni gravi e che sono note allo Stato di California come agenti cancerogeni o che producono difetti di nascita o che sono nocive alla procreazione.

7. L'asciugatrice non funzionerà se la porta è aperta. NON neutralizzare l'interruttore di sicurezza della porta per far sì che l'asciugatrice funzioni con la porta aperta. L'asciugatrice smetterà di ruotare quando la porta viene aperta. Non usare l'asciugatrice se continua a ruotare una volta che la porta è stata aperta o se inizia a ruotare senza che il dispositivo di AVVIO sia stato premuto. Mettere l'asciugatrice fuori servizio e chiamare un tecnico di manutenzione.

8. Non mettere nell'asciugatrice articoli con macchie d'olio vegetale o d'olio da cucina che potrebbero non essere state eliminate durante il lavaggio. I residui d'olio possono essere causa di autocombustione del tessuto.

9. Per ridurre il rischio d'incendio, NON introdurre nell'asciugatrice nessun articolo che abbia tracce di sostanze infiammabili, quali olio da macchina, sostanze chimiche infiammabili e solventi o articoli contenenti cera o agenti chimici, come scope con frangia di cotone o panni da pulizia, o articoli lavati a secco in casa usando solventi per il lavaggio a secco.

10. Usare l'asciugatrice solo per l'impiego per cui è stato progettato: asciugare biancheria.

11. Prima di effettuare qualsiasi operazione di manutenzione, togliere l'alimentazione all'asciugatrice. Staccare il cavo di alimentazione afferrandolo dalla spina e non dal cavo.

12. Se il cavo di alimentazione è danneggiato, sostituirlo con il cavo speciale o con il gruppo disponibile presso il fabbricante o uno dei suoi agenti di assistenza.

13. Installare l'asciugatrice seguendo le ISTRUZIONI D'INSTALLAZIONE. Le connessioni di alimentazione e di messa e terra e l'allacciamento alla fornitura del gas debbono conformarsi alla normativa locale e debbono essere effettuate, quando richiesto, dal personale autorizzato. Non fare da sé a meno di non sapere cosa si fa!

14. Togliere la biancheria dall'asciugatrice non appena questa si ferma.

15. Seguire sempre le istruzioni del fabbricante contenute sulla confezione dei detergenti e di altre sostanze per la pulizia. Prestare attenzione a tutte le avvertenze e indicazioni di precauzione. Per ridurre il rischio di avvelenamento, o bruciatura da sostanze chimiche, tenere queste confezioni lontane dalla portata dei bambini, preferibilmente in un armadietto chiuso a chiave.

16. Non asciugare tende in fibra di vetro e tendaggi a meno che la loro etichetta non indichi che ciò sia fattibile. Se vengono asciugate nell'asciugatrice a tamburo, pulire la superficie del cilindro con un panno inumidito in modo da togliere i residui di fibra di vetro.

17. Seguire SEMPRE le istruzioni per la cura del tessuto che vengono fornite dal produttore dell'indumento.

18. Non utilizzare mai l'asciugatrice quando siano stati rimossi pannelli e/o protezioni.

19. NON usare l'asciugatrice se mancano pezzi o ci sono parti rotte.

20. NON neutralizzare nessuno dei dispositivi di sicurezza.

21. Se non si installa, si effettua la manutenzione e/o si usa questa macchina secondo le istruzioni del fabbricante si possono creare condizioni che causeranno lesioni alla persona e/o danno materiale.

IMPORTANTE: I fumi di solventi delle macchine di lavaggio a secco formano acidi quando vengono aspirati nel riscaldatore dell'unità di asciugatura. Questi acidi sono corrosivi sia per l'asciugatrice che per i tessuti che si stanno asciugando. Accertarsi che l'aria aspirata sia priva di fumi dei solventi.

IMPORTANTE: Installare l'asciugatrice in modo corretto. Non fare da sé a meno di non sapere cosa si fa!

NOTA: Le AVVERTENZE e le IMPORTANTI ISTRUZIONI SULLA SICUREZZA che appaiono in questo manuale non pretendono di presentare tutte le possibili condizioni e situazione che possono verificarsi. Nell'installare, nell'effettuare la manutenzione o nell'utilizzare l'asciugatrice, bisognerà usare buon senso e la dovuta attenzione e cautela.

Riferirsi sempre al proprio rivenditore, distributore o agente di assistenza, ovvero al fabbricante, se si incontrano problemi o situazioni delle quali non si è sicuri.

Supplemento di installazione/funzionamento

Installazione

Dimensioni e dati tecnici

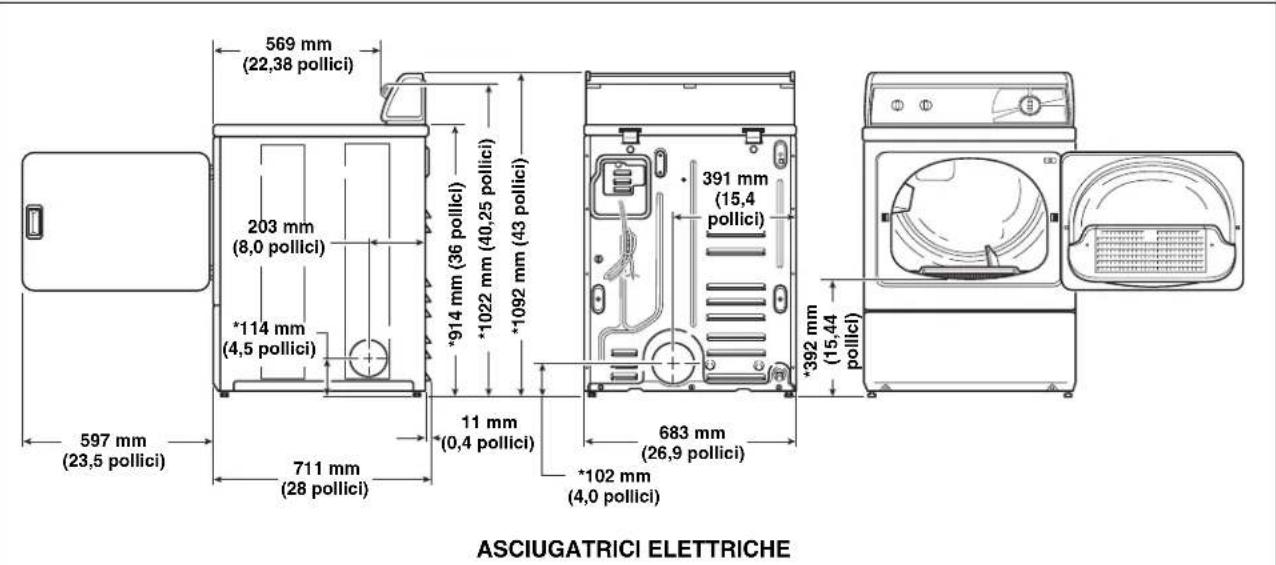

569 mm (22,38 pollici) 203 mm (8,0 pollici) *114 mm (4,5 pollici) 597 mm (23,5 pollici) 711 mm (28 pollici) *914 mm (36 pollici) *1022 mm (40,25 pollici) *1092 mm (43 pollici) 11 mm (0,4 pollici) 683 mm (26,9 pollici) *102 mm (4,0 pollici) 391 mm (15,4 pollici) *392 mm (15,44 pollici) ASCIUGATRICI ELETTRICHE

DRY2199N
*Con base formata dai piedi di livellamento.

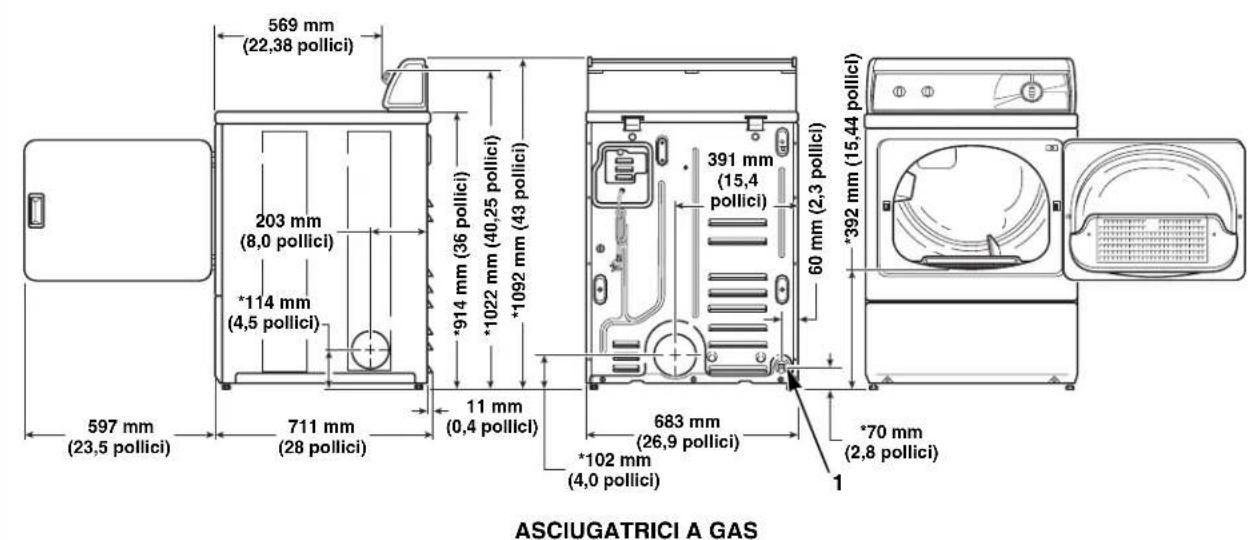

569 mm (22,38 pollici) 203 mm (8,0 pollici) *114 mm (4,5 pollici) *914 mm (36 pollici) *1022 mm (40,25 pollici) *1092 mm (43 pollici) 391 mm (15,4 pollici) 60 mm (2,3 pollici) *392 mm (15,44 pollici) 597 mm (23,5 pollici) 711 mm (28 pollici) 11 mm (0,4 pollici) 683 mm (26,9 pollici) *102 mm (4,0 pollici) *70 mm (2,8 pollici) 1 ASCIUGATRICI A GAS

DRY2200N
*Con base formata dai piedi di livellamento.
1 Connessione gas da 3/8 di pollice NPT

Installazione dell'asciugatrice

NOTA: Questo manuale è solo un supplemento. Per istruzioni complete, riferirsi al manuale di installazione/funzionamento.

Fase 1: Sistemazione e livellamento dell'asciugatrice

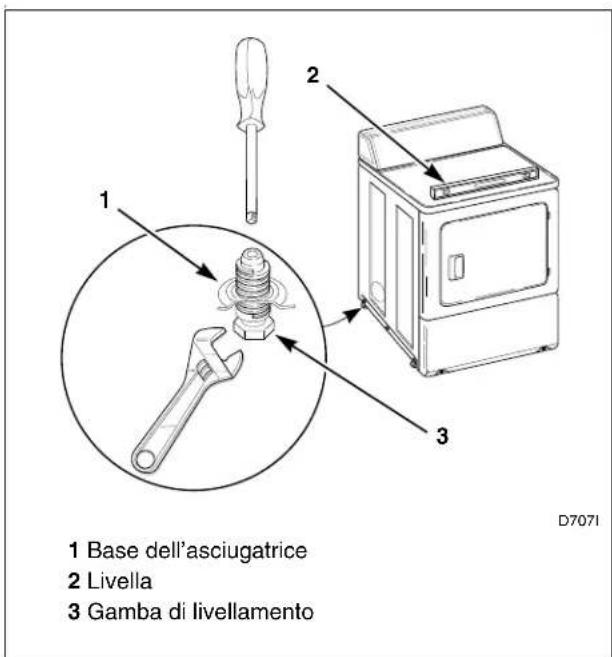

1 Base dell'asciugatrice 2 Livella 3 Gamba di livellamento D7071

Figura 1

Fase 2: Collegamento del sistema di scarico dell'asciugatrice

AVVERTENZA L'asciugatrice produce lanugine che può entrare in combustione. Per ridurre il rischio d'incendio e l'accumularsi di gas combustibili, l'asciugatrice DEVE scaricarsi all'esterno. W116R1IT

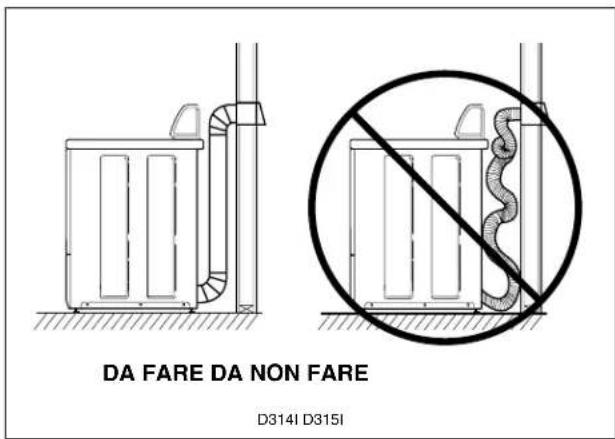

DA FARE DA NON FARE D314I D315I

Figura 2

Supplemento di installazione/funzionamento

Fase 3: Collegare il tubo della fornitura di gas (solo asciugatrici a gas)

Per ulteriore informazioni, vedere la sezione Requisiti del gas.

1. Accertarsi che l'asciugatrice sia progettata per il tipo di gas disponibile nella propria lavanderia.

2. Togliere dalla connessione del gas su retro dell'asciugatrice il tappo usato durante la spedizione

3. Collegare la tubazione di fornitura del gas.

4. Serrare tutte le connessioni in modo sicuro.

5. Per l'allacciamento di gas LP (petrolio liquefatto), vedere la sezione Requisiti del gas.

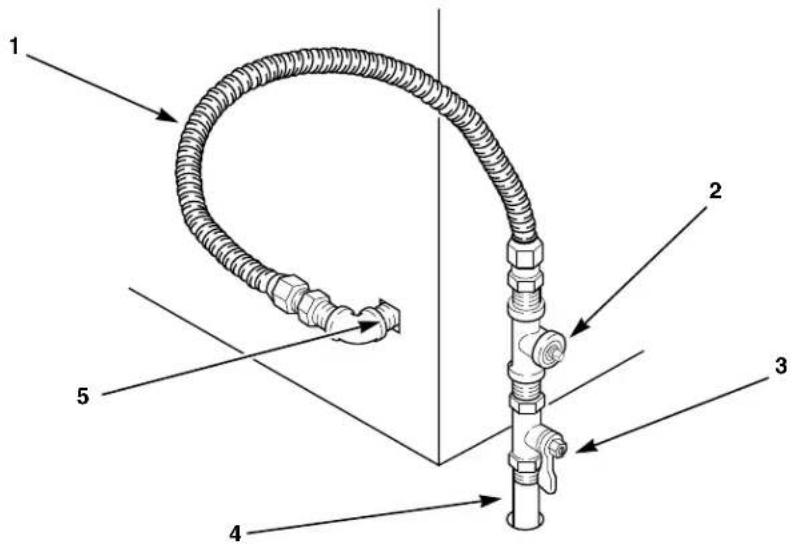

1 Nuovo connettore flessibile in acciaio inossidabile – usare solo se permesso dalla normativa locale (usare connettore certificato CSA)

2 Tappo per tubo da 1/8 di pollice NPT (per il controllo della pressione del gas) 3 Valvola di spegnimento dell'apparecchiatura – installato entro 1,8 m (6 piedi) dall'asciugatrice

4 Tubazione di ferro nera Lunghezza inferiore a 6,1 m (20 piedi) – usare tubazione da 9,5 mm (3/8 pollice) Lunghezza superiore a 6,1 m (20 piedi) – usare tubazione da 12,7 mm (1/2 pollice)

5 Connessione gas da 3/8 di pollice NPT

Figura 3

Fase 4: Pulire l'interno dell'asciugatrice

Figura 6
Fase 6: Controllare l'installazione

Fase 5: Collegare l'alimentazione elettrica all'asciugatrice

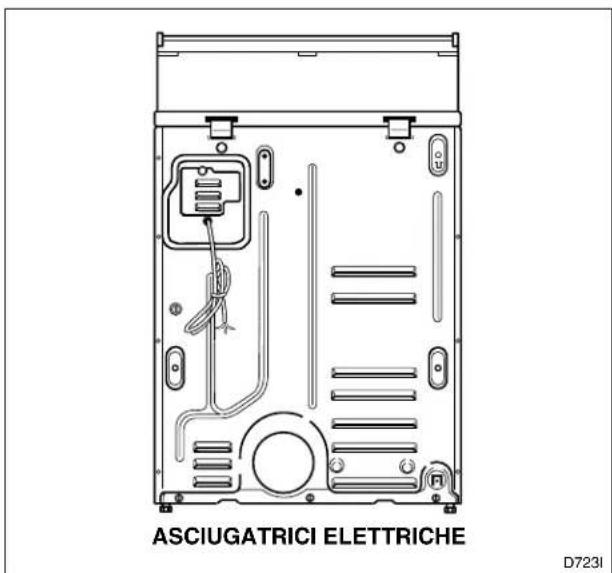

ASCIUGATRICI ELETTRICHE D7231

Figura 5

Supplemento di installazione/funzionamento

Controllo della fonte di calore

NOTA: Questo manuale è solo un supplemento. Per istruzioni complete, riferirsi al manuale di installazione/funzionamento.

Asciugatrici elettriche

Chiudere la porta di caricamento e avviare l'asciugatrice avendo scelto un'impostazione di calore (vedere la sezione Funzionamento). Dopo tre minuti di funzionamento, l'aria di scarico o il tubo di scarico dell'asciugatrice dovrebbero essere caldi.

Asciugatrici a gas

IMPORTANTE: Questa operazione deve essere eseguita solo da personale qualificato.

AVVERTENZA

Per ridurre il rischio di lesioni gravi o morte, il pannello frontale inferiore deve essere in posizione durante il funzionamento normale.

W158IT

Requisiti elettrici

NOTA: Questo manuale è solo un supplemento. Per istruzioni complete, riferirsi al manuale di installazione/funzionamento.

Asciugatrici elettriche

Per i requisiti riferirsi alla piastrina della macchina..

MODELLI MONOFASE

(230 V, 50 Hz, 2 conduttori più terra, installazione a 30 A)

MODELLI TRIFASE

(400/240 V, 50 Hz, 4 conduttori pi terra, installazione a 10 A)

NOTA: Per istruzioni relative alla conversione della connessione da delta a Y, vedere il Kit 756P3.

AVVERTENZA

Per ridurre il rischio d'incendio, di scossa elettrica e di gravi lezioni alla persona o morte, tutti i collegamenti dei conduttori e la messa a terra DEVONO conformarsi alle normative elettriche locali. Il cliente è responsabile del controllo dei cablaggi e dei fusibili, che dovrà essere eseguito da parte di un tecnico qualificato capace di accertare che la lavanderia sia dotata di una fornitura elettrica adeguata ad alimentare l'ascuigatrice.

W458R1IT

Per collegare il cavo di alimentazione fornito dall'utente (Y a 400 V):

1. Rimuovere il pannello di accesso agli elementi elettrici sul retro della macchina.
2. Collegare i conduttori del cavo di alimentazione come mostrato in Figura 7.
3. Installare sul cavo di alimentazione il dispositivo limitatore dello stress in dotazione alla macchina secondo la normativa locale.
4. Rimettere a posto il pannello.

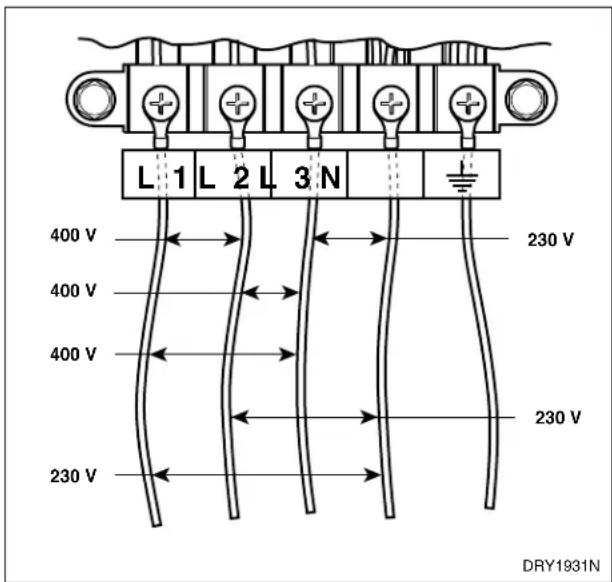

L 1 L 2 L 3 N 400 V 400 V 400 V 230 V 230 V DRY1931N

Figura 7

Istruzioni di cablaggio e messa a terra

L'asciugatrice deve essere collegata a un impianto metallico permanente di messa a terra, ovvero deve essere messa a terra collegando un conduttore di messa a terra dell'apparecchiatura, che faccia parte dei conduttori di circuito, al terminale di messa a terra situato sull'asciugatrice.

NOTA: la presa si alimentazione elettrica deve essere situata in modo da essere facilmente accessibile una volta che la macchina sia a posto. Se la macchina è collegata con impianto fisso, ci dovrà essere una scatola di spegnimento con un gioco di 3 mm [335-1 (22.2)].

Asciugatrici a gas

NOTA: Questo manuale è solo un supplemento. Per istruzioni complete, riferirsi al manuale di installazione/funzionamento.

(230 V, 50 Hz, 2 conduttori più terra, installazione a 10 A)

AVVERTENZA

Per ridurre il rischio d'incendio, di scossa elettrica e di gravi lezioni alla persona o morte, l'impianto di fornitura di gas collegato all'asciugabiancheria deve conformarsi alla normativa elettrica locale. L'impianto di fornitura di gas di un asciugabiancheria a gas deve conformarsi con la normative locale o, se questa non ci fosse, con l'edizione più recente del National Fuel Gas Code ANSI Z223.1.

W238IT

L'asciugatrice è stata progettata per impianti a due conduttori più messa a terra, a 230 V, 50 Hz, con circuiti monofase dotato di fusibile con l'amperaggio specificato sulla targa.

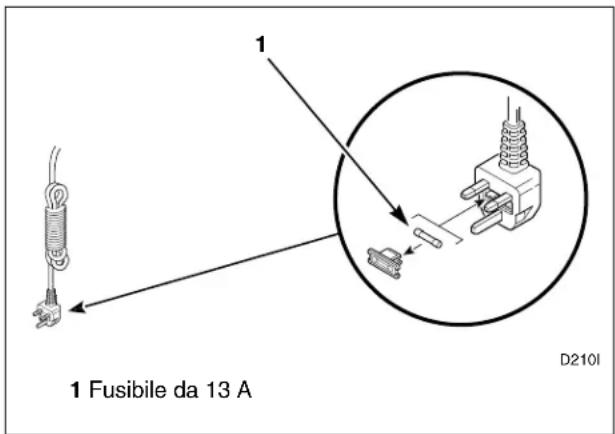

1 Fusibile da 13 A D210I

Figura 8

NOTA: la presa si alimentazione elettrica deve essere situata in modo da essere facilmente accessibile una volta che la macchina sia a posto.

Supplemento di installazione/funzionamento

Requisiti del gas

NOTA: Questo manuale è solo un supplemento. Per istruzioni complete, riferirsi al manuale di installazione/funzionamento.

Asciugatrici a gas

(6,2 kW)

Portata del gas = 0,55 m³/hr

NOTA: Questa macchina deve essere installata in osservanza della normative in vigore.

NOTA: Questa macchina viene fornita dalla fabbrica per uso con metano [famiglia 2, gruppo H(E)] alla pressione nominale di 20 mbar per il GB/IE/PT/ES/IT. Per installazione in altri paesi dell'Europa Unita, e/o per conversione a gas PL (petrolio liquefatto), consultarsi con il distributore. NON collegare l'asciugatrice a una fornitura di gas liquido di petrolio senza essersi consultati prima con il distributore e/o senza avere effettuato l'opportuna conversione seguendo le apposite istruzioni (kit di conversione 599P3).

Regolazioni del metano per l'altitudine
Altitudine Dimensione orifizio					Parte N.
m piedi # mm	pollici
915 3000 43 2,26	0,0890	503778
1830 6000 44 2,18	0,0860	58719
2440 8000 45 2,08	0,0820	503779
2740 9000 46 2,06	0,0810	503780
3050 10.000 47 1,99	0,0785	503781

Tabella 1

Quando si controlla la pressione di un impianto di fornitura con pressione di prova uguale o inferiore a 50 mbar l'unità deve essere isolata dalla rete di fornitura chiudendo la valvola di spegnimento dell'apparecchiatura.

AVVERTENZA

Per ridurre il rischio di perdite di gas, d'incendio o di esplosione:

• L'asciugatrice deve essere collegato al tipo di gas indicato sulla sua targa dei dati situata sulla cavità della porta.
• Usare un nuovo connettore flessibile in acciaio inossidabile.

- Su tutte le filettature dei tubi, usare un composto per giunti di tubazioni non solubile in gas liquido di petrolio, oppure nastro Teflon.

- Prima di collegarvi l'asciugatrice, spurgare l'aria e i sedimenti dalla tubazione di fornitura del gas. Prima di serrare le connessioni, spurgare il gas da tutti i tubi di collegamento all'asciugatrice finché si senta odore di gas. Questa operazione è necessaria per evitare contaminazione della valvola del gas.

- Non usare una fiamma per controllare la presenza di gas. Usare un fluido non corrosivo per la rilevazione di perdite.

- Qualsiasi smontaggio che richieda l'uso di utensili dovrà essere eseguito da personale di manutenzione opportunamente addestrato.

W316R1IT

Requisiti della posizione

NOTA: Questo manuale è solo un supplemento. Per istruzioni complete, riferirsi al manuale di installazione/funzionamento.

B A A VISTA FRONTALE (senza porta del vano)

1 D E A C 3 1066,8 mm (42 pollici) VISTA LATERALE (porta del vano)

VISTA FRONTALE (porta del vano)

D8231

Area Installazione in alcova/autonoma Installazione dell’armadio
A minimo 0 mm (0 pollici) minimo 0 mm (0 pollici)
B minimo 304,8 mm (12 pollici) minimo 304,8 mm (12 pollici)
C Non applicabile minimo 50,8 mm (2 pollici)
D minimo 50,8 mm (2 pollici) minimo 50,8 mm (2 pollici)
E minimo 304,8 mm (12 pollici) minimo 304,8 mm (12 pollici)
F Non applicabile 76,2 mm (3 pollici)
G Non applicabile 1016 mm	^2 /aperto (40 piedi ^2 )

1 Porta dell'armadio
3 Parete esterna dell'armadio
2 Aperture per l'aria centrate (minimo 2 aperture)

Figura 9

Supplemento di installazione/funzionamento

Requisiti di scarico dell'asciugatrice

NOTA: Questo manuale è solo un supplemento. Per istruzioni complete, riferirsi al manuale di installazione/funzionamento.

AVVERTENZA

L'asciugatrice produce lanugine che può entrare in combustione. Per ridurre il rischio d'incendio e l'accumularsi di gas combustibili, l'asciugatrice DEVE scaricarsi all'esterno.

W116R1IT

Questa unità a gas contiene o produce una sostanza chimica o delle sostanze chimiche che possono causare la morte o infermità gravi e che sono note allo Stato di California come agenti cancerogeni o che produco difetti di nascita o sono nocive alla procreazione. Per ridurre i rischi causati da sostanze contenute nel combustibile, o create dalla combustione, accertarsi che l'installazione, l'uso e la manutenzione dei questo elettrodomestico sia conforme alle istruzioni di questo manuale.

W115IT

Per ridurre il rischio d'incendio e l'accumularsi di gas combustibili, NON scaricare l'asciugatrice in un vano finestre, in un vano di sfiato fumi, in un camino o in un altro spazio ristretto e non ventilato quale un solaio, una parete, un soffitto, il passo uomo sotto un palazzo o altri spazi celati.

W045R1IT

Per ridurre il rischio d'incendio, NON usare condutture di plastica, o di lamierino sottile, per lo scarico dell'asciugatrice.

W354R1IT

IMPORTANTE: La garanzia è resa nulla quando lo scarico non sia stato realizzato in modo corretto.

Materiali per l'impianto di scarico

NOTA: I materiali per la ventilazione non sono forniti con l'asciugatrice: procurarseli localmente.

Si consiglia una conduttura metallica rigida. Una conduttura metallica non combustibile è accettabile.

Requisiti per l'aria di compensazione

Un'asciugatrice ha uno scarico di 85 litri/secondo (180 cfm) (misurato sulla parte posteriore dell'asciugatrice) e richiede un adeguato quantitativo di aria di compensazione.

Supplemento di installazione/funzionamento

Direzione dello scarico

L'asciugatrice può essere scaricata all'esterno dal retro, dalla sinistra, dalla destra o dal fondo. ECCEZIONE:

A causa della posizione della camera di combustione, le asciugatrici a gas non possono scaricare dal lato.

Numero di 90° gomiti	Tipo di riparo per intemperie
	Consigliato	Usare solo per installazioni con percorso breve
	(4 pollici) (4 pollici)D673I	04 mm(2 pollici e 1/2) D802I
Lunghezza massima di condotto metallico rigido di 102 mm (4 pollici) di diametro
0 19,8 m (65 piedi) 16,8 m (55 piedi)
1 16,8 m (55 piedi) 14,3 m (47 piedi)
2 14,3 m (47 piedi) 12,5 m (41 piedi)
3 11 m (36 piedi) 9,1 m (30 piedi)
4 8,5 m (28 piedi) 6,7 m (22 piedi)
Lunghezza massima di condotto metallico flessibile di 102 mm (4 pollici) di diametro
0 13,7 m (45 piedi) 10,7 m (35 piedi)
1 10,7 m (35 piedi) 8,2 m (27 piedi)
2 9,1 m (30 piedi) 6,4 m (21 piedi)
3 7,6 m (25 piedi) 5,2 m (17 piedi)
4 6,1 m (20 piedi) 4,5 m (15 piedi)
NOTA: Sottrarre 1,8 m (6 piedi) per ogni gomito in più.

Tabella 2

Circolazione d'aria dell'asciugatrice

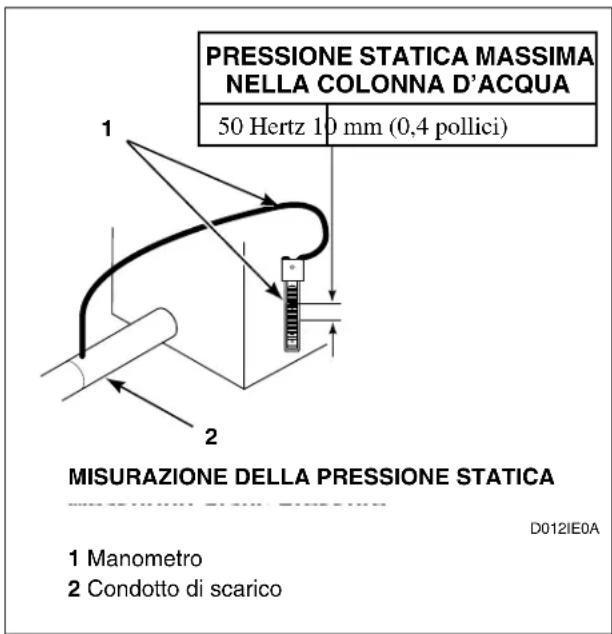

PRESSIONE STATICA MASSIMA NELLA COLONNA D'ACQUA 50 Hertz 10 mm (0,4 pollici) 1 2 MISURAZIONE DELLA PRESSIONE STATICA D012IE0A 1 Manometro 2 Condotto di scarico

Figura 11

Supplemento di installazione/funzionamento

Funzionamento

Istruzioni per il funzionamento

NOTA: Questo manuale è solo un supplemento. Per istruzioni complete, riferirsi al manuale di installazione/funzionamento.

Fase 1: Pulire il filtro della lanugine

Fase 2: Caricare il bucato

Caricare il bucato sino a riempire metà dell'asciugatrice (il carico massimo è di 7,8 kg di biancheria asciutta).

D716I

Figura 13

Fase 3: Chiudere la porta di caricamento

Fase 4: Selezionare la temperatura

DRY472N	Senza calore
[HD03]DRY473N	Temperatura moderata/tessuti delicati
[TSHT]DRY474N	Temperatura alta/lavaggio regolare e tessuti misti

Fase 5: Impostare la monopola del timer

Scegliere l'impostazione del tessuto e della temperatura.

	DRY477N	Tessuti misti
	DRY481N	Normale
	DRY484N	Tessuti delicati
	DRY485N	Tempo asciugatura
	DRY478N	Calore
	DRY479N	Senza calore
[###]	DRY482N	Meno asciutto
###	DRY483N	Più asciutto

Fase 6: Avviare l'asciugatrice

Per avviare l'asciugatrice premere la manopola del timer.

CPD608C

Figura 15

Fase 7: Togliere il bucato

D718I

Figura 16

Segnale di fine ciclo

DRY475N	Livello segnale acustico
1DRY476N	Intervallo segnale acustico (da basso ad alto)

Supplemento di installazione/funzionamento

Scarto dell'elettrodomestico

Questo elettrodomestico è omologato secondo la normativa 2002/96/CE sulle apparecchiature elettriche ed elettroniche di scarto (Waste Electrical and Electronic Equipment, WEEE).

Questo simbolo, visibile sul prodotto o sulla confezione, indica che il prodotto non può essere scartato insieme ai più comuni rifiuti domestici, ma deve essere consegnato ad un centro adibito al riciclaggio di apparecchiature elettriche ed elettroniche. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. Vedere Figura 17. Il corretto smaltimento del prodotto serve a prevenire eventuali effetti negativi sull'ambiente e sulla salute umana che potrebbe essere compromessa dallo smaltimento inappropriato di tale prodotto. Riciclando i materiali inoltre si contribuirà a preservare le risorse naturali. Per maggiori informazioni, rivolgersi all'amministrazione comunale locale, ai servizi di smaltimento di rifiuti domestici, o alla ditta presso cui è stato acquistato il prodotto.

MIX1N

Figura 17

Máquinas de secar roupa

Modelos a gás e eléctricos
