T11 - Tørretumbler Eudora - Gratis brugsanvisning og manual

Produkttype	Tørretumbler
Mærke	Eudora
Model	T11
Mål (højde × bredde × dybde)	1092 × 683 × 711 mm (med udfoldede fødder)
Vægt	Ca. 100 kg (estimat)
Strømforsyning	230 V, 50 Hz, 1-faset eller 3-faset afhængigt af model
Gasforsyning (gasmodel)	Naturgas (2. familie, gruppe H) eller LPG med konverteringskit
Kapacitet	Maks. 7,8 kg tørt vasketøj
Temperaturindstillinger	Uden opvarmning, medium/fint, høj/normal
Timer	Justerbar med tørringsgradering
Cyklusslutsignal	Lydniveau justerbart
Udførelsessystem	Til ydersiden, stiv eller fleksibel metalslange
Fnugfilter	Rengøring efter hver brug
Indvendig vedligeholdelse	Regelmæssig rengøring af en professionel
Sikkerhed	Automatisk stop ved døråbning, gassikkerhed
Jordforbindelse	Påkrævet, i overensstemmelse med lokale standarder
Installationstype	Åben, alkove eller skab med ventilation
Elforbrug (elmåde)	30 A (1-faset) eller 10 A (3-faset)
Gasforbrug (gasmodel)	0,55 m³/t

Ofte stillede spørgsmål - T11 Eudora

Hvordan rengør jeg fnugfilteret?

Rengør fnugfilteret efter hver brug. Tag det ud, børst fnugget af og sæt det tilbage. Et tilstoppet filter reducerer effektiviteten og forlænger tørretiden.

Hvad gør jeg ved gaslugt?

Tænd ikke noget apparat, rør ikke ved kontakter, evakuer rummet og ring til gaselskabet eller brandvæsenet fra et sikkert sted.

Kan jeg tørre vasketøj af glasfiber?

Tør ikke gardiner eller forhæng af glasfiber, medmindre der står andet på etiketten. Hvis du gør det, aftør tromlen med en fugtig klud bagefter.

Hvordan installerer jeg udførelsessystemet?

Udførelsen skal ske til ydersiden med en stiv eller fleksibel metalslange. Undgå plast- eller folieslanger. Sørg for, at slangen er så kort som mulig og med færrest mulige bøjninger.

Hvilke temperaturindstillinger er tilgængelige?

Du har tre muligheder: Uden opvarmning (kold luft), Medium temperatur/fint til sart tekstil og Høj temperatur/normal til krølfrie stoffer.

Hvordan starter jeg tørretumbleren?

Luk døren, vælg temperatur og tørretid, tryk derefter på timerknappen for at starte.

Hvorfor varmer tørretumbleren ikke?

Kontrollér, at opvarmningstilstand er valgt, og at timeren er indstillet. For elmodeller skal du kontrollere strømforsyningen; for gasmodeller skal du sikre, at gassen er åben.

Hvad gør jeg, hvis døren åbner sig under tørring?

Tromlen stopper automatisk. Luk døren igen og genstart. Kortslut aldrig dørsikkerheden.

Hvordan indstiller jeg cyklusslutsignalet?

Lydsignalet kan justeres med en drejeknap. Drej den for at øge eller mindske lydstyrken.

Er det muligt at installere tørretumbleren i et skab?

Ja, men overhold mindsteafstande: 304,8 mm foran, 50,8 mm på siderne og 76,2 mm over. Sørg for ventilationsgitre på mindst 1016 cm².

BRUGSANVISNING T11 Eudora

(Hvis maskinen skifter ejerskab, skal denne vejledning følge med maskinen.)

ADVARSEL

FOR DIN SIKKERHED, skal oplysningerne i denne vejledning følges, for at formindske risikoen for brand eller eksplosion og for at undgå tingskade, personlig tilskadekomst eller døden.

W033DA

• Opbevar og anvend ikke benzin eller andre brændbare dampe eller væsker i nærheden af dette eller noget andet apparat.
  • HVAD DER SKAL GÕRES, HVIS DU LUGTER GAS:
• Forsøg ikke at tænde noget apparat.
  – Rør ikke nogen elektrisk kontakt, brug ikke nogen telefon i bygningen.
  – Ryd lokalet, bygningen eller området for alle personer.
  – Ring øjeblikkeligt til din gasleverandør fra en nabos telefon. Følg gasleverandørens instruktioner.
  – Ring til brandvæsenet, hvis du ikke kan få fat i din gasleverandør.
• Installation og service skal udføres af en kvalificeret montør, servicefirma eller gasleverandøren.

W052DA

VIGTIGT: Kunden skal rådføre med den lokale gasleverandør for anbefalede instruktioner, som skal følges, hvis brugeren af tørretumbleren lugter gas. Gasforsyningsinstruktionerne samt SIKKERHEDS- og ADVARSELS-bemærkningen lige ovenfor skal anbringes et synligt sted i nærheden af tørretumbleren til kundeanvendelse.

FOR DIN SIKKERHED

Opbevar og anvend ikke benzin eller andre brændbare dampe eller væsker i nærheden af dette eller noget andet apparat.

W053DA

Installations-/Betjeningstillæg

Sikkerhedsoplysninger 3

Forklaring af sikkerhedsmeddelelser.... 3

Vigtige sikkerhedsinstruktioner.... 3

Installation.... 6

Mål og specifikationer 6

Installation af tørretumbleren 7

Punkt 1: Placering og nivellering af tørretumbleren....7

Punkt 2: Tilslut tørretumblerens udsugningssystem ...... 7

Punkt 3: Tilslut gasforsyningsrøret (kun gas-tørretumblere)...... 8

Punkt 4: Tør indersiden af tørretumbleren af....9

Punkt 5: Tilslut tørretumbleren til elektricitet 9

Punkt 6: Kontrollér installationen....9

Kontrol af varmekilde.... 10

Tørretumblerens udsugningskrav 14

Materialer til udsugningssystem 14

Krav for erstatningsluft.... 14

Udsugningsretning 16

Tørretumblerens luftstrøm 17

Betjening.... 18

Betjeningsinstruktioner.... 18

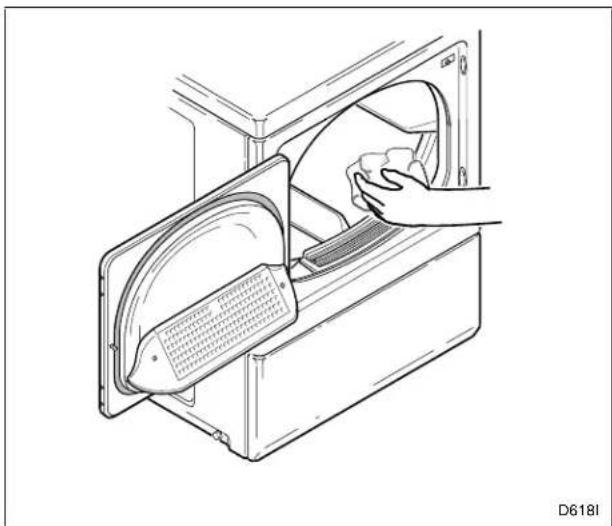

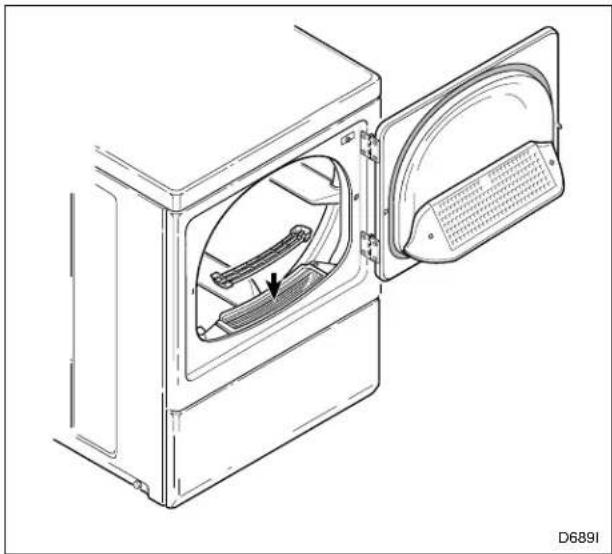

Punkt 1: Rens fnugfiltret.... 18

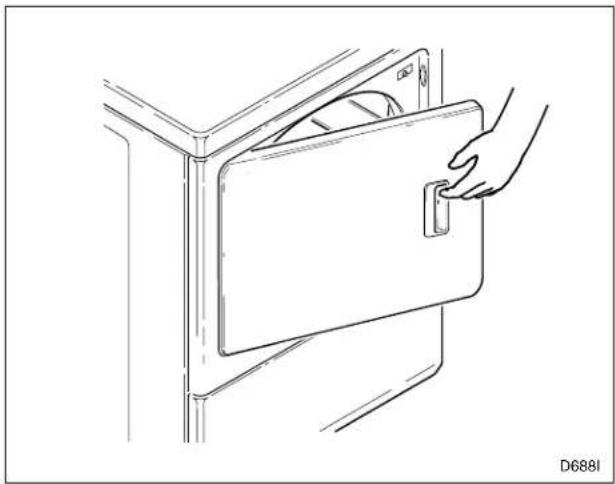

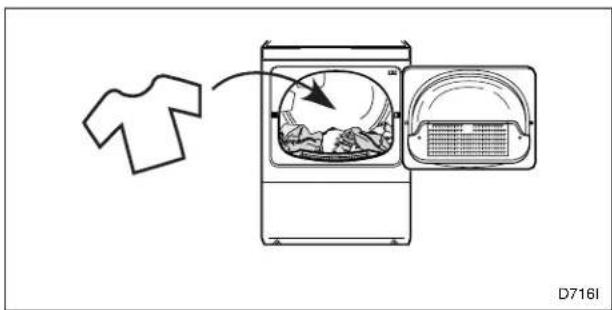

Punkt 2: Læg vasketøj i.... 18

Punkt 3: Luk lågen.... 18

Punkt 4: Vælg temperaturindstillingen 18

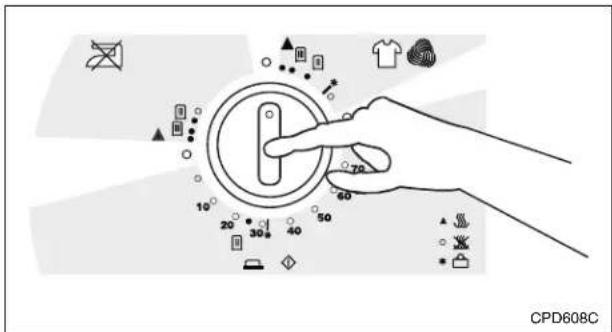

Punkt 5: Indstil timerknappen.... 19

Punkt 7: Fjern vasketøjet 19

Signal på cyklusslutning 19

Kassering af enheden.... 20

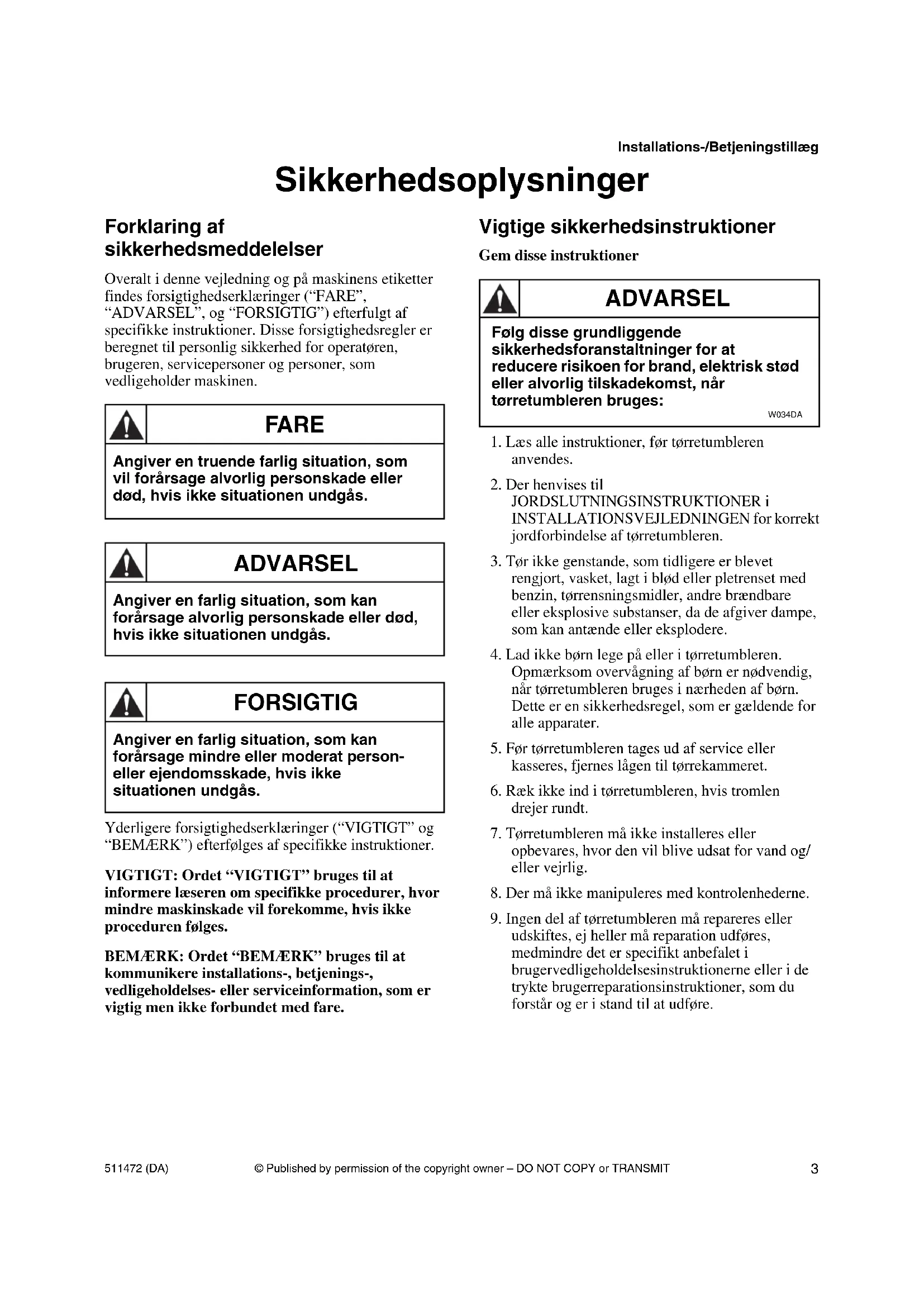

Sikkerhedsoplysninger

Forklaring af sikkerhedsmeddelelser

Overalt i denne vejledning og på maskinens etiketter findes forsigtighedserklæringer ("FARE", "ADVARSEL", og "FORSIGTIG") efterfulgt af specifikke instruktioner. Disse forsigtighedsregler er beregnet til personlig sikkerhed for operatøren, brugeren, servicepersoner og personer, som vedligeholder maskinen.

FARE

Angiver en truende farlig situation, som vil forårsage alvorlig personskade eller død, hvis ikke situationen undgås.

ADVARSEL

Angiver en farlig situation, som kan forårsage alvorlig personskade eller død, hvis ikke situationen undgås.

FORSIGTIG

Angiver en farlig situation, som kan forårsage mindre eller moderat person- eller ejendomsskade, hvis ikke situationen undgås.

Yderligere forsigtighedserklæringer ("VIGTIGT" og "BEMÆRK") efterfølges af specifikke instruktioner.

VIGTIGT: Ordet "VIGTIGT" bruges til at informere læseren om specifikke procedurer, hvor mindre maskinskade vil forekomme, hvis ikke proceduren følges.

BEMÄRK: Ordet "BEMÄRK" bruges til at kommunikere installations-, betjenings-, vedligeholdelses- eller serviceinformation, som er vigtig men ikke forbundet med fare.

Vigtige sikkerhedsinstruktioner

Gem disse instruktioner

ADVARSEL

Følg disse grundliggende sikkerhedsforanstaltninger for at reducere risikoen for brand, elektrisk stød eller alvorlig tilskadekomst, när tørretumbleren bruges:

W034DA

1. Læs alle instruktioner, før tørretumbleren anvendes.
2. Der henvises til JORDSLUTNINGSINSTRUKTIONER i INSTALLATIONSVEJLEDNINGEN for korrekt jordforbindelse af tørretumbleren.
3. Tør ikke genstande, som tidligere er blevet rengjort, vasket, lagt i blød eller pletrenset med benzin, tørrensningsmidler, andre brændbare eller eksplosive substanser, da de afgiver dampe, som kan antænde eller eksplodere.
4. Lad ikke børn lege på eller i tørretumbleren. Opmærksom overvågning af børn er nødvendig, når tørretumbleren bruges i nærheden af børn. Dette er en sikkerhedsregel, som er gældende for alle apparater.
5. Før tørretumbleren tages ud af service eller kasseres, fjernes lågen til tørrekammeret.
6. Ræk ikke ind i tørretumbleren, hvis tromlen drejer rundt.
7. Tørretumbleren må ikke installeres eller opbevares, hvor den vil blive udsat for vand og/eller vejrlig.
8. Der må ikke manipuleres med kontrolenhederne.
9. Ingen del af tørretumbleren må repareres eller udskiftes, ej heller må reparation udføres, medmindre det er specifikt anbefalet i brugervedligeholdelsesinstruktionerne eller i de trykte brugerreparationsinstruktioner, som du forstår og er i stand til at udføre.

Installations-/Betjeningstillæg

1. Brug ikke blødgøringsmidler eller produkter, som udelukker statisk, medmindre det er anbefalet af blødgøringsmidlets eller produktets fabrikant.
2. T∅R IKKE plastikgenstande eller genstande, som indeholder skumgummi eller lignende teksturerede gummilignende materialer, for at formindske risikoen for brand.
3. Rengør ALTID fnugfiltret efter hver tørring. Et lag fnug i filtret formindsker tørreeffektiviteten og forlænger tørretiden.
4. Hold området omkring udsugningsåbningen og omkringliggende område fri for ophobning af fnug, støv og skidt.
5. Tørretumblerens interiør og udsugningsskakten bør renses af kvalificeret servicepersonale med regelmæssige mellemrum.
6. Hvis tørretumbleren ikke installeres, betjenes og vedligeholdes i henhold til fabrikantens instruktioner, eller hvis der sker skade på produktets komponenter, eller hvis de mishandles, kan brugen af dette produkt udsætte dig for substanser i brændstoffet eller fra brændstoffforbrændingen, hvilket kan medføre døden eller alvorlig sygdom, og som ifølge staten Californien medfører cancer, medfødte defekter eller anden forplantningsskade.
7. Tørretumbleren fungerer ikke, hvis lågen til tromlen er åben. Omgå IKKE lågens sikkerhedskontakt for at lade tørretumbleren fungere med lågen åben. Tørretumbleren vil holde op med at tromle, när lågen åbnes. Brug ikke tørretumbleren, hvis den ikke holder op med at dreje rundt, när lågen åbnes, eller hvis den begynder at dreje rundt, uden at der er trykket på START-mekanismen. Tag tørretumbleren ud af drift og tilkald servicepersonen.

8. Kom ikke genstande, som er beskidte med vegetabilsk olie eller madolie, i tørretumbleren, da disse olier måske ikke fjernes under vask. På grund af den resterende olie kan der gå ild i stoffet af sig selv.

9. Kom IKKE tøj i, som har spor af nogle som helst brændbare substanser, såsom maskinolie, brændbare kemikalier, fortynder, osv., eller noget, som indeholder voks eller kemikalier, såsom gulvmopper og rengøringsklude, eller noget, som er hjemmerenset med et tørrensningsmiddel, i tørretumbleren for at undgå risikoen for brand.

10. Anvend kun tørretumbleren til dens beregnede brug – tørring af tøj.
11. Afbryd altid tørretumbleren fra strømforsyningen, før der udføres service. Tag elledningen ud ved at tage fat om stikket, ikke ledningen.
12. Hvis forsyningsledningen er beskadiget, skal den udskiftes med en speciel ledning eller samling, som kan fås hos fabrikanten eller serviceudbyderen.
13. Installér tørretumbleren i henhold til INSTALLATIONSINSTRUKTIONERNE. Alle tilslutninger til elektrisk strøm, jordforbindelse og gasforbindelse skal være i overensstemmelse med lokale reglementer og skal udføres af godkendt personale, når dette er påkrævet. Gør det ikke selv, medmindre du ved, hvordan det skal gøres!
14. Fjern vasketøjet øjeblikkeligt, när tørretumbleren stopper.
15. Læs og følg altid fabrikantens instruktioner på vaskepulver og rengøringsmidler. Overhold alle advarsler eller foranstaltninger. Opbevar dem utilgængeligt for børn på alle tidspunkter (bedst i et aflåst skab) for at undgå risikoen for forgiftning eller kemiske forbrændinger.
16. Tør ikke fiberglassardiner eller forhæng, medmindre mærkaten angiver, at det kan gøres. Tør tromlen med en fugtig klud for at fjerne fiberglasspartikler, hvis de tørres.
17. Følg ALTID instruktionerne om stofpleje, som gives af klædningsstykkets fabrikant.

18. Anvend aldrig tørretumbleren med nogle af skærmene og/eller panelerne fjernet.

19. Betjen IKKE tørretumbleren med manglende eller ødelagte dele.

20. Omgå IKKE noget af sikkerhedsudstyret.
21. Såfremt denne maskine ikke installeres, vedligeholdes og/eller betjenes i henhold til fabrikantens instruktioner, kan det medføre tilstande, som kan skabe personskade og/eller tingskade.

VIGTIGT: Solvente dampe fra rensemaskiner skaber syrer, när det föres gennem tørreenhedens varmelegeme. Disse syrer er ætsende på tørretumbleren, så vel som på vasketøjet, som bliver tørret. Sørg for at erstatningsluften er fri for solvente dampe.

VIGTIGT: Få tørretumbleren installeret korrekt. Gør det ikke selv, medmindre du ved, hvordan det skal gøres!

BEMÆRK: ADVARSELS- OG VIGTIGE SIKKERHEDSINSTRUKTIONERNE, som fremstilles i denne vejledning dækker ikke nødvendigvis alle mulige tilstande og situationer, som kan forekomme. Sund fornuft, forsigtighed og omhyggelighed skal udvises, når tørretumbleren installeres, vedligeholdes og betjenes.

Kontakt altid forhandleren, distributøren, serviceudbyderen eller fabrikanten om eventuelle problemer eller tilstande, som du ikke forstår.

Installation

Mål og specifikationer

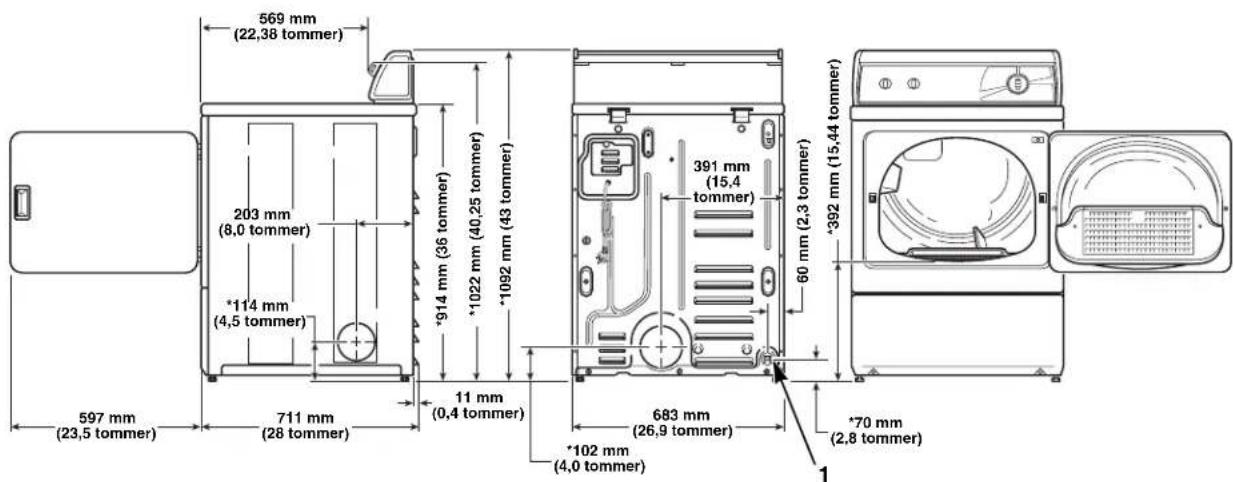

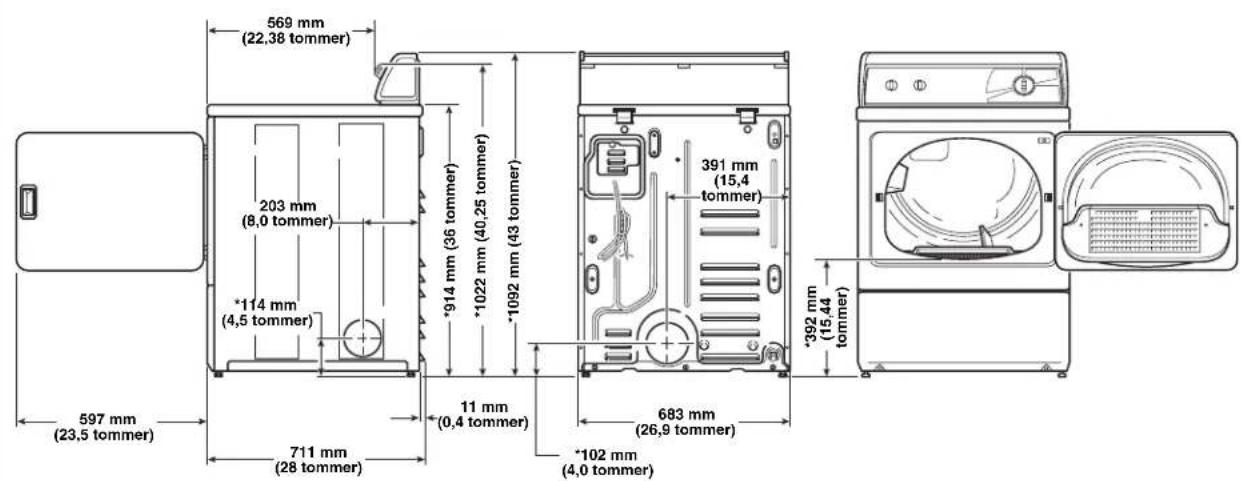

569 mm (22,38 tommer) 203 mm (8,0 tommer) *114 mm (4,5 tommer) 597 mm (23,5 tommer) 711 mm (28 tommer) *914 mm (36 tommer) *1022 mm (40,25 tommer) *1092 mm (43 tommer) 11 mm (0,4 tommer) 391 mm (15,4 tommer) 683 mm (26,9 tommer) *102 mm (4,0 tommer) *392 mm (15,44 tommer)

ELEKTRISKE T∅RRETUMBLERE

DRY2199N

*Med nivelleringsben skruet ind i bunden.

569 mm (22,38 tommer) 203 mm (8,0 tommer) *114 mm (4,5 tommer) *914 mm (36 tommer) *1022 mm (40,25 tommer) *1092 mm (43 tommer) 11 mm (0,4 tommer) 597 mm (23,5 tommer) 711 mm (28 tommer) 683 mm (26,9 tommer) *102 mm (4,0 tommer) *392 mm (15,44 tommer) 60 mm (2,3 tommer) *70 mm (2,8 tommer) 1

GAS-T∅RRETUMBLERE

DRY2200N

*Med nivelleringsben skruet ind i bunden.

1 3/8 tomme NPT-gastilslutning

Installation af tørretumbleren

BEMÆRK: Denne vejledning er kun et tillæg. Der henvises til Installations-/Betjeningsvejledningen for komplette instruktioner.

Punkt 1: Placering og nivellering af tørretumbleren

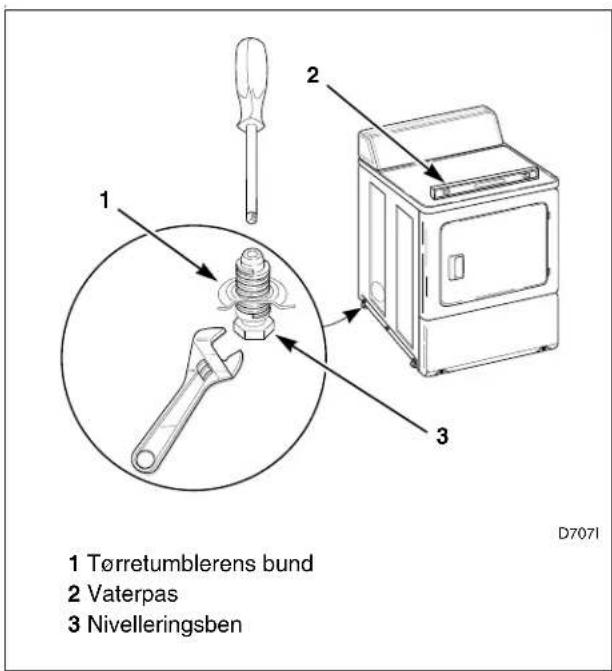

1 Tørretumblerens bund 2 Vaterpas 3 Nivelleringsben D7071

Figur 1

Punkt 2: Tilslut tørretumblerens udsugningssystem

ADVARSEL En tørretumbler producerer brændbart fnug. For at reducere risikoen for brand og forbrænding af gasophobning SKAL tørretumbleren have en udendørs udsugning. W116DA

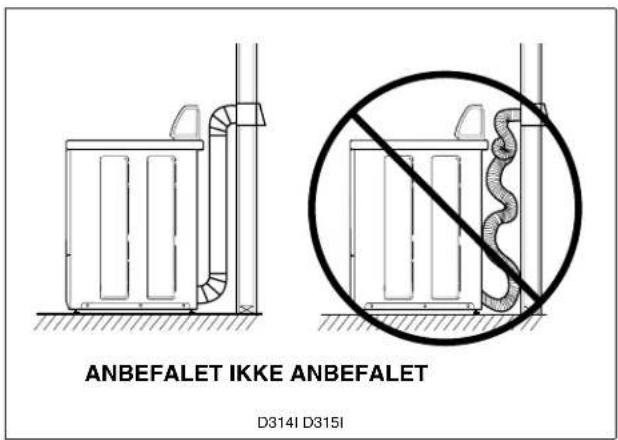

ANBEFALET IKKE ANBEFALET D314I D315I

Figur 2

Installations-/Betjeningstillæg

Punkt 3: Tilslut gasforsyningsrøret (kun gas-tørretumblere)

For yderligere assistance henvises der til afsnittet om Gaskrav.

1. Sørg for at tørretumbleren er udstyret til anvendelse med gastypen i vaskerummet.

2. Fjern forsendelseshætten fra gastilslutningen bag på tørretumbleren.

3. Tilslut til gasforsyningsrøret.
4. Stram alle tilslutninger forsvarligt.
5. For gastilslutning til flydende gas henvises der til afsnittet om Gaskrav.

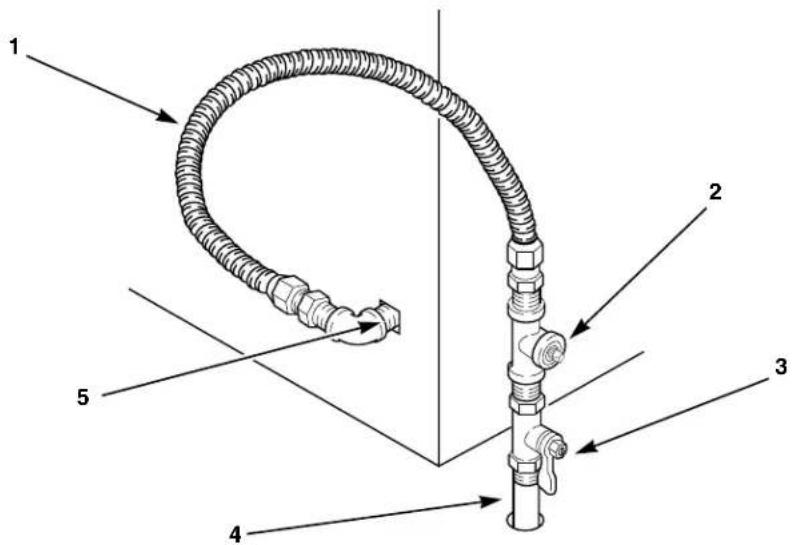

1 Nyt bøjeligt samlingsstykke i rustfrit stål – Brug kun, hvis det er tilladt af lokale regulativer (brugsdesign CSA-godkendt samlestykke)
2 1/8 tomme NPT-rørprop (til kontrol af gastryk ved tilgang)
3 Stopventil til udstyr – Monteret maksimalt 1,8 m (6 fod) fra tørretumbleren

4 Sort stålrør Længere end 6,1 m (20 fod) – Brug 9,5 mm (3/8 tomme) rør Længere end 6,1 m (20 fod) – Brug 12,7 mm (1/2 tomme) rør

5 3/8 tomme NPT-gastilslutning

Figur 3

Punkt 4: Tør indersiden af tørretumbleren af

Installations-/Betjeningstillæg

Kontrol af varmekilde

BEMÆRK: Denne vejledning er kun et tillæg. Der henvises til Installations-/Betjeningsvejledningen for komplette instruktioner.

Luk lågen til tromlen og start tørretumbleren i en varmeindstilling (der henvises til afsnittet Betjening). Når tørretumbleren har kørt i 3 minutter, bør udsugningsluften eller –røret være varm.

Gas-tørretumblere

VIGTIGT: Denne betjening må kun udføres af kvalificeret personale.

ADVARSEL

BEMÆRK: Denne vejledning er kun et tillæg. Der henvises til Installations-/Betjeningsvejledningen for komplette instruktioner.

Der henvises til seriepladen for krav.

BEMÆRK: Der henvises til Kit 756P3 for instruktioner vedr. stjerne-trekant transformation.

ADVARSEL

For at reducere risikoen for brand, elektrisk stød, alvorlig personskade eller døden, SKAL al ledningsføring og jordforbindelse være i overensstemmelse med lokale elektriske regulativer. Det er kundens ansvar at få ledningsføringen og sikringer efterset af en kvalificeret elektriker for at sikre, at vaskerummet har tilstrækkelig kraft til at betjene tørretumbleren.

W458DA

For montering af kundeleveret trefaset elledning (400 volt trekant):

1. Fjern det elektriske adgangspanel bag på maskinen.

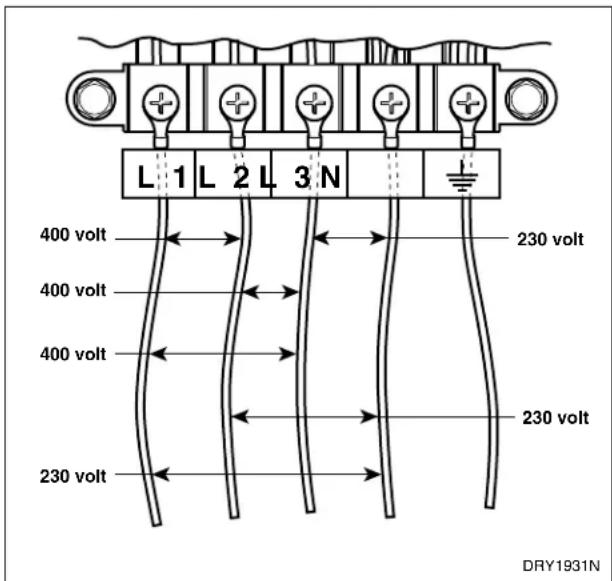

2. Montér elledningens tråde som vist i Figur 7.
3. Montér trækaflastningen, leveret med maskinen, til elledningen i overensstemmelse med alle lokale regulativer og vedtægter.
4. Sæt adgangspanelet på igen.

Instruktioner til jordforbindelse og ledningsføring

Tørretumbleren skal være tilsluttet et metaljordforbundet, permanent ledningsføringssystem eller en beskyttelsesjordingsleder skal trækkes med kredsløbslederne og tilsluttes beskyttelsesjordingslederterminalen eller ledning på tørretumbleren.

BEMÆRK: Elektrisk stikkontakt skal anbringes, så den er let tilgængelig med tørretumbleren på plads. Hvis maskinen er direkte forbundet, er en mellemliggende afbryder med et mellemrum på 3 mm nødvendig [335-1 (22.2)].

Gas-tørretumblere

BEMÆRK: Denne vejledning er kun et tillæg. Der henvises til Installations-/Betjeningsvejledningen for komplette instruktioner.

(230 volt, 50 hertz, to-tråds plus jordforbindelse, 10 amp. installation)

ADVARSEL

For at reducere risikoen for brand, elektrisk stød, alvorlig personskade eller døden, skal den elektriske forsyning til en gas-tørretumbler være i overensstemmelse med lokale elektriske regulativer. Gasforsyning til en gas-tørretumbler skal være i overensstemmelse med de lokale regulativer og vedtægter, eller i tilfælde af mangel på lokale regulativer og vedtægter, den seneste udgave af National Fuel Gas Code ANSI Z223.1.

W238DA

Tørretumbleren er beregnet til at være i drift i et toleder plus jordforbindelse 230 volt, 50 hertz, enkeltfaset netkredsløb, sikret med amperen som oplyst på seriepladen.

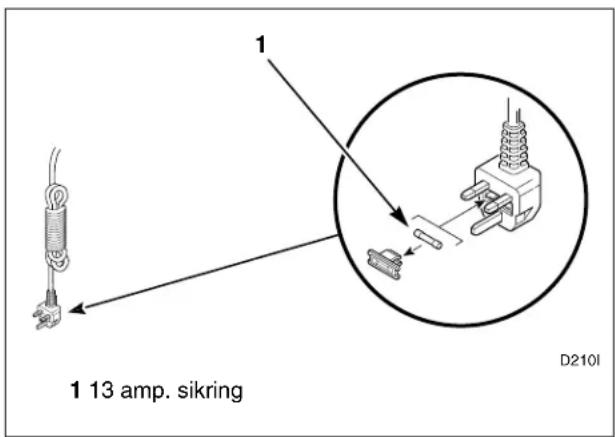

1 13 amp. sikring D210I

Figur 8

BEMÆRK: Elektrisk stikkontakt skal anbringes, så den er let tilgængelig med tørretumbleren på plads.

Installations-/Betjeningstillæg

Gaskrav

BEMÆRK: Denne vejledning er kun et tillæg. Der henvises til Installations-/Betjeningsvejledningen for komplette instruktioner.

Gas-tørretumblere

(6,2 kW)

Gashastighed = 0,55 m ^3 /time

BEMÆRK: Dette apparat skal monteres i overensstemmelse med gældende regulativer.

BEM/ERK: Denne maskine leveres fra fabrikken til drift med naturgas [sekundær familie, gruppe H(E)] med nominelt tilgangstryk på 20 mbar til anvendelse i GB/IE/PT/ES/IT. Rådfør med distributøren vedr. installation i andre EU-lande og/eller konvertering til flydende gas. Tilslut IKKE tørretumbleren til flydende gas uden først at rådføre med distributøren og/eller uden først at udføre den korrekte konvertering i henhold til konverteringsinstruktionerne (konverteringssæt 599P3).

Højdejusteringer for naturgas
Højde Åbningsstørrelse					Delnr.
m fod # mm tommer
915 30	00 43 2,26	0,089	0 503778
1830 6	000 44 2,18	0,086	0 58719
2440 8	000 45 2,08	0,082	0 503779
2740 9	000 46 2,06	0,081	0 503780
3050 10	0.000	47 1,99	0,0785 5	03781

Tabel 1

Enheden skal isoleres fra gasforsyningens rørsystem ved at lukke udstyrets stopventil under alle trykafprøvninger af gasforsyningens rørsystem ved testtryk lig med eller mindre end 50 mbar.

ADVARSEL

• Tørretumbleren skal være tilsluttet gastypen, som er vist på navnepladen, der kan findes i lågens indhak.
• Brug et nyt bøjeligt samlingsstykke i rustfrit stål.
• Brug en rørsamlingsblanding, uopløselig i flydende gas, eller teflontape på alle rørgevind.
• Udrens luft og skidt fra gasforsyningslinien, før den sluttes til tørretumbleren Udrens resterende luft fra gaslinien til tørretumbleren, til der lugtes gas, før tilslutningen strammes. Dette punkt er nødvendigt for at undgå kontamination af gasventilen.
• Brug ikke åben ild for at undersøge for gasudslip. Brug en ikke-ætsende lækagesporingsvæske.
• Enhver demontering, som kræver brugen af værktøj, skal udføres af en passende kvalificeret serviceperson. W316DA

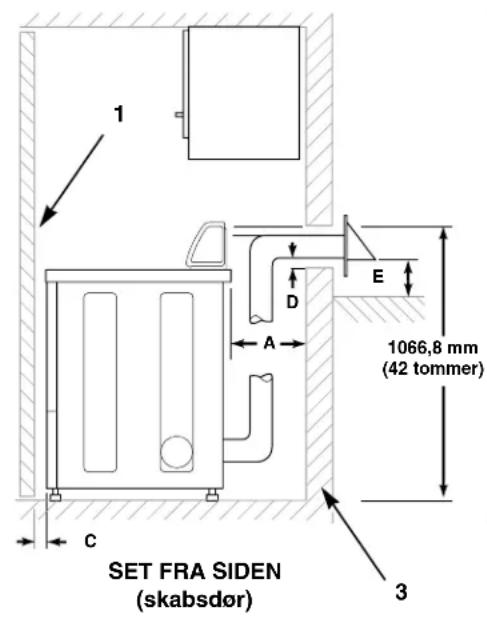

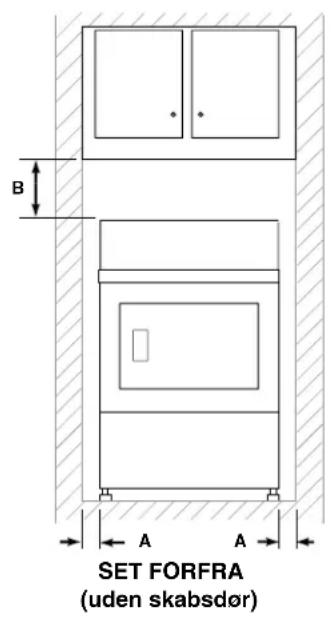

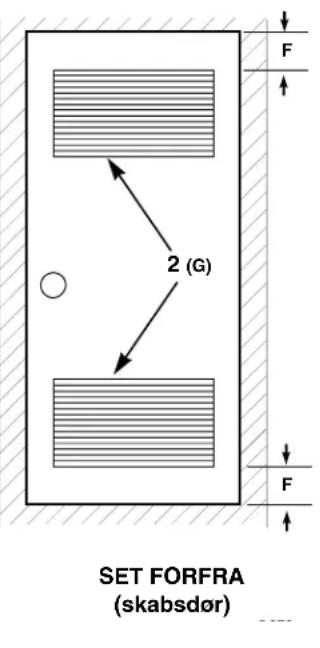

Anbringelseskrav

BEMÆRK: Denne vejledning er kun et tillæg. Der henvises til Installations-/Betjeningsvejledningen for komplette instruktioner.

B A A SET FORFRA (uden skabsdør)

1 D E A 1066,8 mm (42 tommer) C SET FRA SIDEN (skabsdør) 3

2 (G) SET FORFRA (skabsdør)

Område Fritstående/Nicheinstallation Skabsinstallation
A 0 mm (0 tommer) minimum 0 mm (0 tommer) minimum
B 304,8 mm (12 tommer) minimum 304,8 mm (12 tommer) minimum
C Ikke gældende 50,8 mm (2 tommer) minimum
D 50,8 mm (2 tommer) minimum 50,8 mm (2 tommer) minimum
E 304,8 mm (12 tommer) minimum 304,8 mm (12 tommer) minimum
F	Ikke gældende 76,2 mm (3 tommer)
G Ikke gældende 1016 mm		^2 /åben ( 40 tommer ^2 )

1 Skabsdør

3 Inddækningens ydre væg

2 Centrerede luftåbninger

(minimum 2 åbninger)

Figur 9

Installations-/Betjeningstillæg

Tørretumblerens udsugningskrav

BEMÆRK: Denne vejledning er kun et tillæg. Der henvises til Installations-/Betjeningsvejledningen for komplette instruktioner.

ADVARSEL

En tørretumbler producerer brændbart fnug. For at reducere risikoen for brand og forbrænding af gasophobning SKAL tørretumbleren have en udendørs udsugning.

W116DA

Dette gasapparat indeholder eller producerer et kemikalie eller kemikalier, som kan medføre døden eller alvorlig sygdom, og som ifølge staten Californien medfører cancer, medfødte defekter eller anden forplantningsskade. For at reducere risikoen for substanser i brændstoffet eller fra brændstofforbrændingen, bør det sikres, at dette apparat installeres, betjenes og vedligeholdes i henhold til instruktionerne i denne vejledning.

W115DA

For at formindske risikoen for brand og ophobning af brændbare gasarter må tørretumblerens udsugningsluft IKKE føres gennem en vinduesskakt, gasudluftningsåbning, skorsten eller indelukket, uventileret område, såsom en kvistvæg, loft, krybekælder under en bygning eller planforsænket område i en bygning.

W045DA

For at forhindre risikoen for brand, må der IKKE anvendes plastik- eller tynd folieskakt til udsugning af tørretumbleren.

W354DA

VIGTIGT: Garantien er ikke gældende, hvis tørretumbleren ikke har korrekt udsugning.

Materialer til udsugningssystem

BEMÆRK: Udluftningsmaterialer leveres ikke med tørretumbleren (købes lokalt).

Stiv metalkanal anbefalet. Ikke-brændbar fleksibel metalkanal kan anvendes.

Krav for erstatningsluft

En tørretumbler udsuger 85 liter/sekund 180 kubikfod pr. minut (målt bag ved tørretumbleren) og tilstrækkelig erstatningsluft skal leveres for at erstatte tørretumblerens luftudsugning.

Installations-/Betjeningstillæg

Udsugningsretning

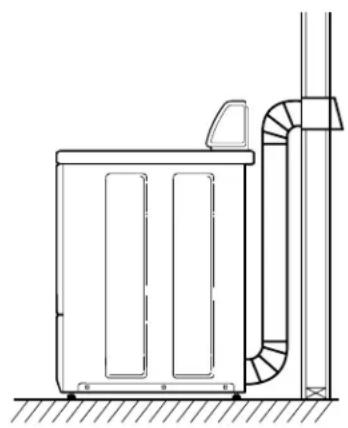

Tørretumblerens udsugning kan føres udendørs via bagsiden, venstre eller højre side eller tørretumblerens bund. UNDTAGELSE: Gas-tørretumbleres udsugning kan ikke føres ud fra venstre side på grund af brænderkassen.

Antal90° albuer	Hættetype
	Anbefalet	Anvend kun til installationer,der kører i kort tid
	(4 tommer) (4 tommer)D673I	04 mm(2-1/2 tommer)D802I
Maksimal længde på stiv metalkanal med en diameter på 102 mm (4 tommer)
0 19,8 m (65 fod) 16,8 m (55 fod)
1 16,8 m (55 fod) 14,3 m (47 fod)
2 14,3 m (47 fod) 12,5 m (41 fod)
3 11,0 m (36 fod) 9,1 m (30 fod)
4 8,5 m (28 fod) 6,7 m (22 fod)
Maksimal længde på fleksibel metalkanal med en diameter på 102 mm (4 tommer)
0 13,7 m (45 fod) 10,7 m (35 fod)
1 10,7 m (35 fod) 8,2 m (27 fod)
2 9,1 m (30 fod) 6,4 m (21 fod)
3 7,6 m (25 fod) 5,2 m (17 fod)
4 6,1 m (20 fod) 4,5 m (15 fod)
BEMÆRK: Træk 1,8 m (6 fod) fra for hver ekstra albue.

Tabel 2

Tørretumblerens luftstrøm

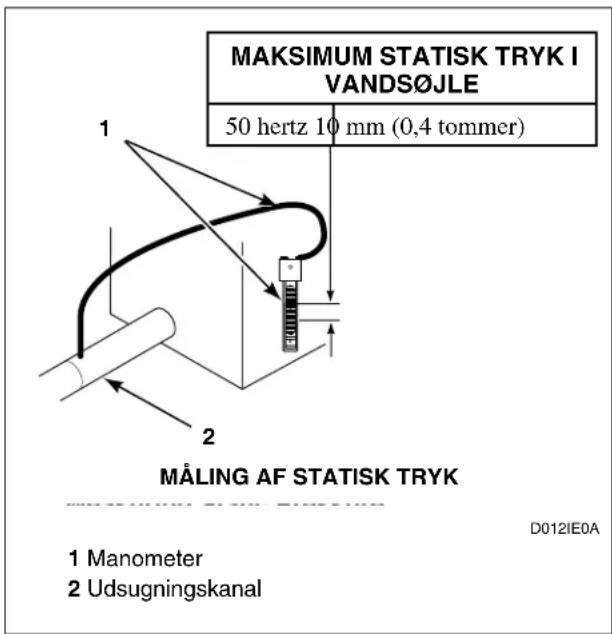

MAKSIMUM STATISK TRYK I VANDS∅JLE 50 hertz 10 mm (0,4 tommer) MÅLING AF STATISK TRYK 1 Manometer 2 Udsugningskanal D012IE0A

Figur 11

Installations-/Betjeningstillæg

Betjening

Betjeningsinstruktioner

BEMÆRK: Denne vejledning er kun et tillæg. Der henvises til Installations-/Betjeningsvejledningen for komplette instruktioner.

Punkt 1: Rens fnugfiltret

Punkt 2: Læg vasketøj i

Fyld tørretumbleren halvt med vasketøj (maksimum 7,8 kg. tørt tøj).

D716I

Figur 13

Punkt 3: Luk lågen

Vælg stof-/temperaturindstillingen.

	DRY477N	Strygefrit
	DRY481N	Normalt
	DRY484N	Fint
	DRY485N	Tidstørring
	DRY478N	Vame
	DRY479N	Ingen varme
	DRY482N	Mindre tørring
	DRY483N	Mere tørring

Punkt 6: Start tørretumbleren

Tryk på timerknappen for at starte tørretumbleren.

CPD608C

Figur 15

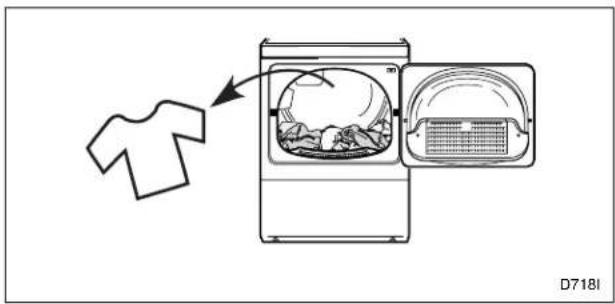

Punkt 7: Fjern vasketøjet

D718I

Figur 16

Signal på cyklusslutning

DRY475N	Lydniveau
DRY476N	Lydniveau (lavt til højt)

Installations-/Betjeningstillæg

Kassering af enheden

Dette apparat er markeret i henhold til det Europæiske direktiv 2002/96/EF vedr. Affald fra elektrisk og elektronisk udstyr.

Dette symbol på produktet eller på dets indpakning indikerer, at produktet ikke må behandles som husholdningsaffald. Der henvises til Figur 17. I stedet skal det afleveres til det gældende indsamlingspunkt til genbrug af elektrisk og elektronisk udstyr. Hvis det sikres, at dette produkt bliver kasseret korrekt, vil det hjælpe med at forhindre mulige negative konsekvenser for miljøet og menneskets helbred, som ellers kunne blive berørt ved forkert bortskaffelse af dette produkt. Genbrugen af materialer vil hjælpe med at spare naturlige ressourcer. For yderligere detaljerede oplysninger om genbrug af dette produkt, bedes du kontakt den lokale kommune, den kommunale renovering eller stedet, hvorfra produktet blev købt.

MIX1N

Figur 17
