T24 - Kuivausrumpu Eudora - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kuivausrumpu
Merkki	Eudora
Malli	T24
Mitat (L x S x K)	597 x 711 x 683 mm
Sähkönsyöttö	230 V, 50 Hz (sähkömallit) / 230 V, 50 Hz (kaasumallit)
Kaasutyyppi (kaasuversio)	Maakaasu (2. perhe, ryhmä H) tai nestekaasu muunnossarjalla
Kuormauskapasiteetti	max 7,8 kg (kuiva pyykki)
Kuivauslämpötilat	Ilman lämmitystä, Keski/Arkiajettu, Korkea/Normaali
Ajastin	Ohjelmoitava (rypyttömät kankaat, normaali, arkiajettu)
Jakson päättymismerkki	Kyllä (äänitaso vaihtelee)
Poisto	Pakollinen ulospuhallus (jäykkä putki suositellaan)
Nukkasuodatin	Puhdistettava jokaisen käytön jälkeen
Turvallisuus	Automaattinen pysäytys oven avautuessa, ylikuumenemissuoja
Asennus	Tasaisella alustalla, oikea poisto, kaasuliitäntä ammattilaisella
Korjattavuus	Osat saatavilla valmistajalta tai valtuutetulta huoltoliikkeeltä

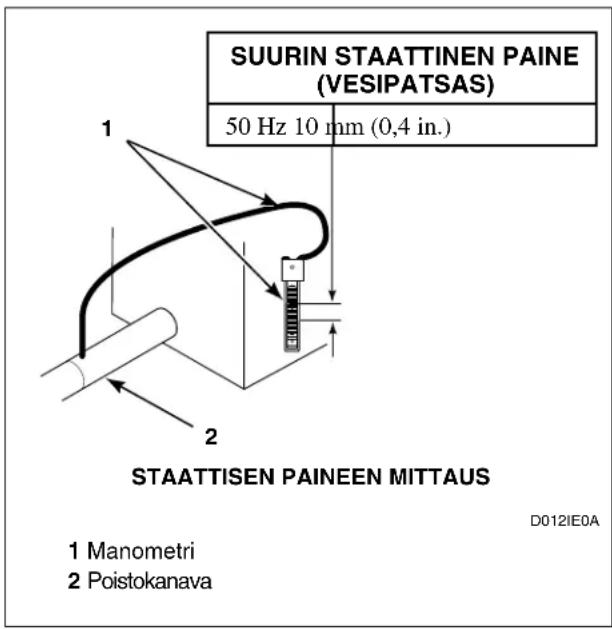

Maks. staattinen paine	10 mm vesipatsas
Putken max pituus (jäykkä, 0 taivutusta)	19,8 m (65 ft)
Energialuokka	Ei määritelty
Äänitaso	Vaihtelee (ei tarkkaa arvoa)

Usein kysytyt kysymykset - T24 Eudora

Mikä on Eudora T24 -kuivausrummun suurin täyttökapasiteetti?

Suurin täyttömäärä on 7,8 kg kuivaa pyykkiä. Älä ylitäytä tehokkaan kuivauksen varmistamiseksi.

Miten nukkasuodatin puhdistetaan?

Puhdista nukkasuodatin jokaisen käytön jälkeen. Poista se, irrota nukka käsin tai imurilla, ja aseta se takaisin paikalleen.

Voiko kuivausrumpua käyttää ilman ulospuhallusta?

Ei, poisto on ehdottomasti johdettava ulos palovaaran ja palavien kaasujen kertymisen välttämiseksi.

Mitä kaasutyyppejä T24-malli tukee?

Kuivausrumpu toimitetaan toimimaan maakaasulla (2. perhe, ryhmä H). Nestekaasulle muuntaminen on mahdollista erillisellä sarjalla (viite 599P3).

Miten kuivauslämpötila valitaan?

Käytä lämpötilanvalitsinta: asennot Ilman lämmitystä, Keski/Arkiajettu (herkät kankaat) tai Korkea/Normaali (puuvilla ja kestävät kankaat).

Mitä tehdä, jos haisee kaasulle?

Älä sytytä laitetta, älä koske kytkimiin, poistu tiloista ja soita kaasuyhtiölle tai palokunnalle ulkopuolelta.

Mikä on poistoputken enimmäispituus?

Halkaisijaltaan 102 mm jäykälle metalliputkelle ja 0 mutkalle enimmäispituus on 19,8 m. Jokainen ylimääräinen mutka lyhentää pituutta.

Pysähtyykö kuivausrumpu, jos luukku avataan?

Kyllä, rumpu pysähtyy automaattisesti luukun avautuessa. Älä ohita tätä turvalaitetta.

Miten kuivausrummun sisäosia huolletaan?

Anna pätevän henkilön puhdistaa sisäosat ja poistoputki säännöllisesti nukan kertymisen estämiseksi.

Voinko kuivata lasikuitutekstiilejä?

Kuivaa vain, jos vaatteen etiketti sen sallii. Pyyhi tämän jälkeen rumpu kostealla liinalla lasikuitupölyn poistamiseksi.

KÄYTTÖOHJE T24 Eudora

Sähkö- ja kaasukäyttöiset mallit

Säilytä nämä ohjeet myöhempää tarvetta varten.

(Jos koneen omistaja vaihtuu, tämän käsikirjan tulee seurata koneen mukana.)

VAROITUS

OMAN TURVALLISUUTESI VUOKSI: noudattamalla tässä käsikirjassa annettuja ohjeita voit minimoida palo- ja räjähdysvaaran sekä estää omaisuusvahingot ja tapaturmat, jotka voivat muuten olla jopa hengenvaarallisia.

W033FI

• Älä säilytä tai käytä bensiiniä tai muita tulenarkoja höyryjä tai nesteitä tämän tai muiden laitteiden lähettyvillä.
  • TOIMINTAOHJEET, JOS TUNNET KAASUN HAJUA:
  – Älä yritä sytyttää mitään laitetta.
  – Älä koske sähkökytkimiin äläkä käytä mitään rakennuksessa olevaa puhelinta.
• Poista kaikki ihmiset huoneesta, rakennuksesta tai alueelta.
  – Soita välittömästi kaasulaitokselle naapurin puhelimesta. Noudata kaasulaitoksen antamia ohjeita.
  – Jos et saa yhteyttä kaasulaitokseen, soita palokunnalle.
• Asennuksen saa suorittaa ainoastaan asiantunteva asentaja, huoltoyhtiö tai kaasulaitos.

W052FI

TÄRKEÄÄ: Ostajan on pyydettävä paikalliselta kaasulaitokselta ohjeet siltä varalta, että käyttäjä tuntee kaasun hajua. Kaasulaitoksen antamat ohjeet ja edellä oleva TURVALLISUUS- ja VAROITUS-ilmoitus on kiinnitettävä näky vään paikkaan kuivausrummun lähelle asiakkaiden käyttöön.

OMAN TURVALLISUUTESI VUOKSI

Älä säilytä tai käytä bensiiniä tai muita tulenarkoja höyryjä tai nesteitä tämän tai muiden laitteiden lähettyvillä.

W053FI

Asennus- ja käyttöliite

Sisältö

Turvallisuustiedot 3

Turvallisuusviestien selitykset.... 3

Tärkeitä turvallisuusohjeita 3

Asennus.... 5

Mitat ja tekniset tiedot 5

Kuivausrummun asennus.... 6

Vaihe 1: Sijoita ja tasaa kuivauusrumpu....6

Vaihe 2: Kytke kuivausrummun poistoilmajärjestelmä....6

Vaihe 3: Kiinnitä kaasunsyöttöputki (vain kaasukuivurit)....7

Vaihe 4: Pyyhi kuivausrummun sisäpuoli 8

Vaihe 5: Kytke kuivauusrumpu sähköverkkoon....8

Vaihe 6: Tarkasta asennus 8

Lämmönlähteen tarkastus 9

Sähkökuivurit....9

Kaasukuivurit....9

Sähkövaatimukset 9

Sähkökuivurit....9

Kaasukuivurit.... 10

Kaasuvaatimukset.... 11

Kaasukuivurit.... 11

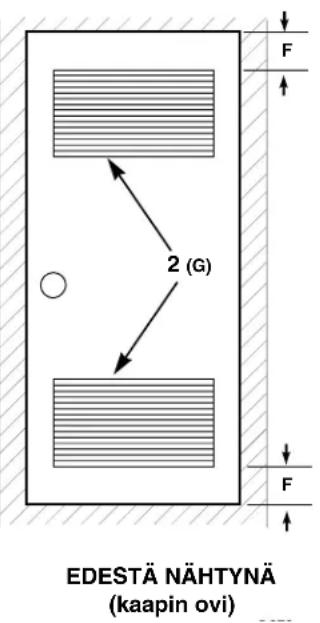

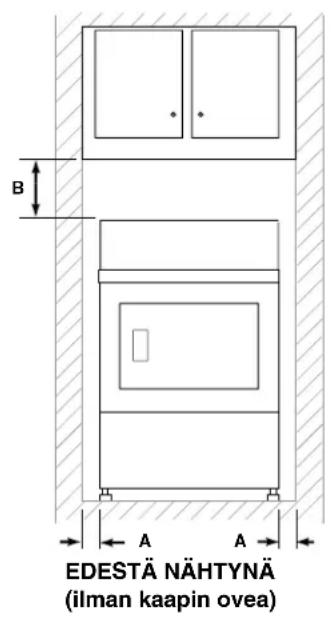

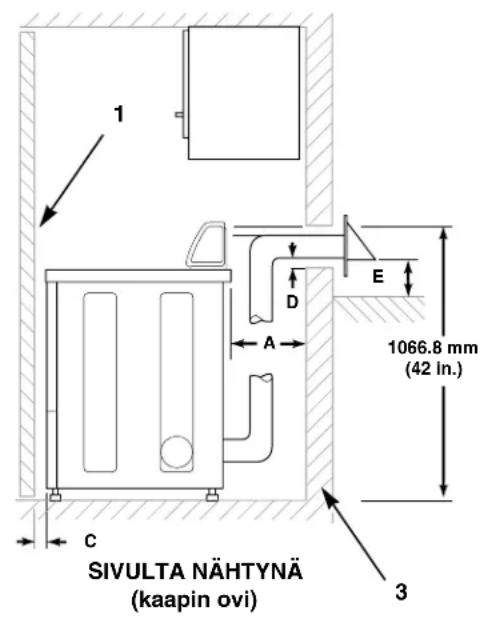

Sijaintivaatimukset 12

Kuivausrummun ilmanpoistovaatimukset 13

Ilmanpoistojärjestelmän tarvikkeet.... 13

Täydennysilmaa koskevat vaatimukset.... 13

Poiston suunta 15

Kuivausrummun ilmankierto 16

Käyttö.... 17

Käyttöohjeet.... 17

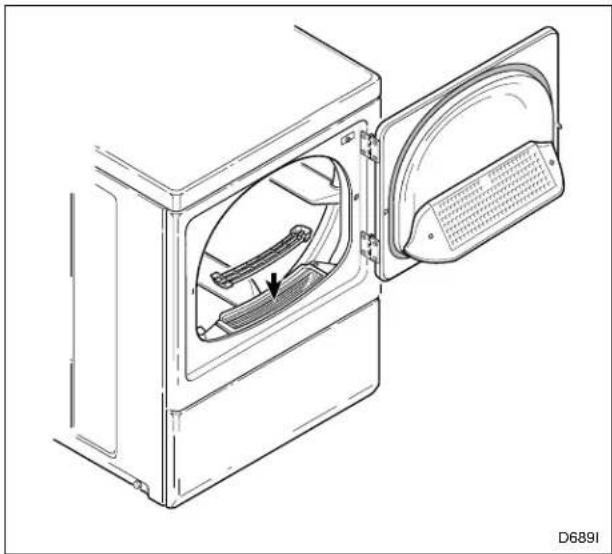

Vaihe 1: Puhdista nukkasuodatin.... 17

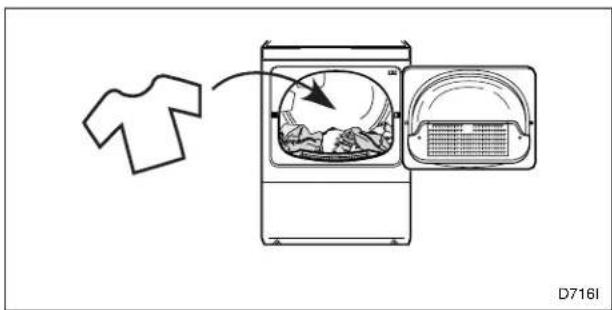

Vaihe 2: Pane pyykki koneeseen 17

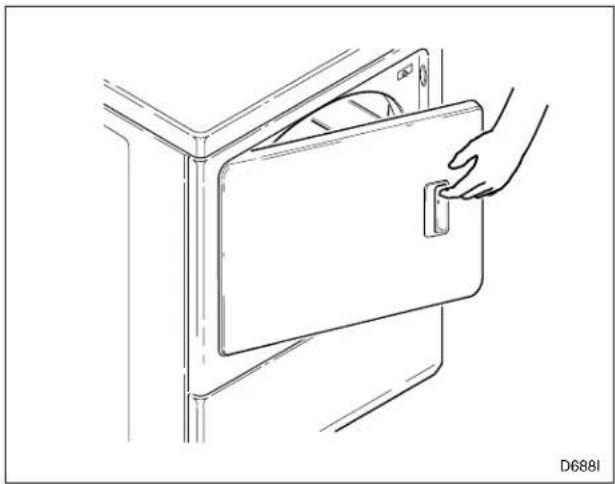

Vaihe 3: Sulje täyttöluukku 17

Vaihe 4: Valitse lämpötila-asetus 17

Vaihe 5: Aseta ajastimen nuppi 18

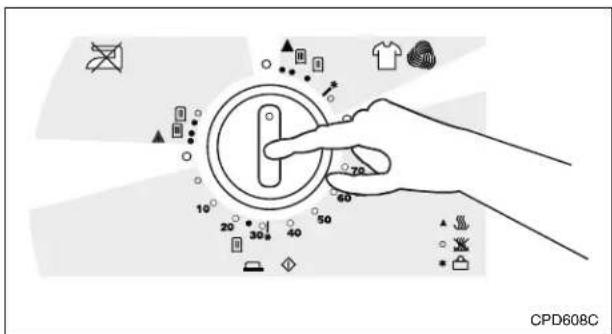

Vaihe 6: Käynnistä kuivauusrumpu.... 18

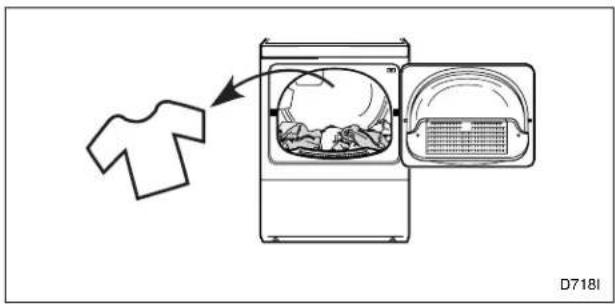

Vaihe 7: Ota pyykit koneesta.... 18

Ohjelman päättymisen äänimerkki 18

Laitteen hävittäminen 19

Turvallisuusviestien selitykset

Tässä ohjekirjassa ja koneen tarroissa on varoituksia ("VAARA", "VAROITUS" ja "MUISTUTUS"), joita seuraa erityisohjeet. Nämä varoitukset on tarkoitettu koneen käyttäjän, käyttäjän, huoltohenkilön ja konetta hoitavan henkilön henkilökohtaiseksi suojaksi.

VAARA

Osoittaa uhkaavaa vaaratilannetta joka, jos sitä ei vältetä, aiheuttaa vakavan henkilövamman tai kuoleman.

VAROITUS

Osoittaa vaaratilannetta joka, jos sitä ei vältetä, voi aiheuttaa vakavan henkilövamman tai kuoleman.

MUISTUTUS

Osoittaa vaaratilannetta joka, jos sitä ei vältetä, voi aiheuttaa lievän tai kohtuullisen henkilövamman tai omaisuusvahingon.

Lisävaroituksia ("TÄRKEÄÄ" ja "HUOMAUTUS") seuraa erityisohjeet.

TÄRKEÄÄ: Sanaa “TÄRKEÄ” käytetään ilmoittamaan lukijalle erityismenettelyistä, joissa tapahtuu pieni vahinko, jollei menettelyä noudateta.

HUOMAUTUS: Sanaa “HUOMAUTUS” käytetään välittämään ascennus-, käyttö-, hoito tai huoltotietoja, jotka ovat tärkeitä, mutta eivät ole vaaraan liittyviä.

Tärkeitä turvallisuusohjeita

Säilytä nämä ohjeet

VAROITUS

Noudata kuivauusrumpua käyttäessäsi näitä perusohjeita palo-, sähköisku-, loukkaantumis- ja kuolemanvaaran pienentämiseksi:

W034FI

1. Lue kaikki ohjeet ennen kuivausrummun käyttöä.

2. Katso kuivausrummun oikea maadoitus ASENNUSOPPAAN kohdasta MAADOITUSOHJEET.

3. Älä kuivaa vaatteita, joita on puhdistettu, liotettu, pesty tai käsitelty bensiinillä, kemiallisen pesun liuottimilla tai muilla tulenaroilla tai räjähtävillä aineilla, sillä niistä erittyy tulenarkoja tai räjähdysvaarallisia höyryjä.

4. Älä anna lasten leikkiä kuivausrummun päällä tai sisällä. Lapsia on valvottava huolellisesti, jos he ovat käytössä olevan kuivausrummun lähellä. Tämä turvallisuusohje koskee kaikkia laitteita.

5. Irrota kuivausosan luukku ennen kuivausrummun käytöstä poistamista tai hävittämistä.

6. Älä kurkota kuivauusrumpuun, jos rumpu pyörii.

7. Kuivauusrumpua ei saa asentaa tai varastoida paikkaan, jossa se altistuu vedelle tai säätekijöille.

8. Säätimiä ei saa peukaloida.

9. Älä korjaa tai vaihda mitään kuivausrummun osaa tai yritä tehdä mitään huoltotoimia, ellei niitä ole nimenomaan suositeltu käyttäjän huoltoohjeissa tai julkaistuissa korjausohjeissa ja ellet ymmärrä ja osaa tehdä niitä.

10. Älä käytä huuhteluaineita tai staattisen sähkön poistamiseen tarkoitettuja tuotteita, ellei niiden valmistaja ole sitä suositellut.

11. Palovaaran pienentämisen vuoksi on tärkeää, että ET KUIVAA muoveja tai vaatteita, joissa on vaahtokumia tai muita rakenteeltaan samanlaisia kumimaisia materiaaleja.

Asennus- ja käyttöliite

1. Puhdista nukkasihti AINA jokaisen koneellisen jälkeen. Suodattimen päälle kertynyt nukkakerros heikentää kuivaustehoa ja pidentää kuivumisaikaa.
2. Pidä poistoaukon ympäristö puhtaana nukasta, pölystä ja liasta.
3. Ammattitaitoisen huoltohenkilön tulee puhdistaa kuivausrummun sisäpuoli ja poistokanava määrääjoin.
4. Jos laitetta ei asenneta, käytetä ja ylläpidetä valmistajan antamien ohjeiden mukaisesti tai jos sen osat ovat vioittuneet tai niitä on käytetty väärin, laitteen käyttö voi altistaa polttoaineessa oleville tai sen palamisesta syntyville aineille, jotka voivat olla hengenvaarallisia ja aiheuttaa vakavan sairauden ja jotka Kalifornian osavaltion tietämyksen mukaan aiheuttavat syöpää tai syntymävikoja tai ovat muuten haitallisia lisääntymisille.
5. Kuivausrumpu ei toimi täyttöluukun ollessa auki. ÄLÄ ohita luukun turvakytkintä niin, että kuivausrumpu toimii luukun ollessa auki. Kuivausrumpu pysähtyy, kun luukku avataan. Älä käytä kuivuria, jos rummun pyöriminen ei pysähdy, kun luukku avataan, tai jos se alkaa pyöriä ilman, että käynnistyskytkintä painetaan. Poista kuivausrumpu käytöstä ja ota yhteys huoltohenkilöön.
6. Älä pane ruoka- tai kasviöljyn likaamia vaatteita kuivauusrumpuun, sillä tällaiset öljyt eivät ehkä irtoa pesussa. Jäljelle jääneen öljyn vuoksi kangas voi syttyä palamaan itsestään.
7. Palovaaran pienentämisen vuoksi on tärkeää, että ET pane kuivauusrumpuun vaatteita, joissa on jäljellä tulenarkoja aineita, kuten koneöljyä, tulenarkoja kemikaaleja tai ohenteita, tai mitään esineitä, joissa on vahaa tai kemikaaleja, kuten moppeja ja puhdistusriepuja, tai mitään sellaista, jota on puhdistettu kotona kemiallisen pesun liuottimella.
8. Käytä kuivauusrumpua vain sen oikeaan käyttötarkoitukseen – vaatteiden kuivaamiseen.
9. Katkaise aina kuivauusrumpuun tuleva sähkö ennen huoltotoimien aloittamista. Kun irrotat verkkojohtoa, älä tartu johtoon vaan pistotulppaan.

10. Jos verkkojohto vioittuu, sen tilalle on vaihdettava erikoisjohto tai -asennussarja, jonka saa valmistajalta tai sen huoltoedustajalta.

11. Asenna kuivauusrumpu ASENNUSOHJEIDEN mukaan. Kaikki sähkö-, maadoitus- ja kaasuliitännät on tehtävä paikallisia määräyksiä noudattaen ja ne saa vaadittaessa tehdä vain laillinen asentaja. Älä tee niitä itse, ellet osaa!

12. Ota pyykki pois välittömästi rummun pysähdyttyä.
13. Lue aina pesu- ja puhdistusaineiden pakkauksissa olevat ohjeet ja noudata niitä. Noudata kaikkia varoituksia ja varotoimia. Pidä aineet pois lasten ulottuvilta (mieluiten lukitussa kaapissa), sillä ne voivat olla myrkyllisiä tai syövyttäviä.
14. Älä kuivaa lasikuituverhoja tai -kankaita, ellei se ole merkintöjen mukaan sallittua. Jos niitä on kuivattu, pyyhi rumpu kostealla rievulla lasikuituhiukkasten poistamiseksi.
15. Noudata AINA vaatteen valmistajan antamia hoito-ohjeita.
16. Älä koskaan käytä kuivauusrumpua, jos jokin sen suojuksista tai paneeleista on poistettu.
17. ÄLÄ käytä kuivauusrumpua, jos siitä puuttuu osia tai siinä on rikkonaisia osia.
18. ÄLÄ ohita mitään suojalaitteita.
19. Jos tätä konetta ei asenneta, ylläpidetä ja käytetä valmistajan ohjeiden mukaisesti, seurauksena voi olla tapaturma ja omaisuusvahinkoja.

TÄRKEÄÄ: Kemiallisessa pesussa käytettävistä koneista tulevat liuotinhöyryt muodostavat happoja, kun ne imetään kuivauslaitteen lämmittimen läpi. Nämä hapot syövyttävät kuivausrumpua sekä siinä kuivattavaa pyykkiä. Varmista, ettei täydennysilmassa ole liuotinhöyryjä.

TÄRKEÄÄ: Huolehdi siitä, että kuivauusrumpu tulee asennettua oikein. Älä tee sitä itse, ellet osaa!

HUOMAUTUS: Tässä oppaassa olevia VAROITUKSIA ja TÄRKEITÄ TURVALLISUUSTIETOJA ei ole tarkoitettu kattamaan kaikkia mahdollisia olosuhteita ja tilanteita. Kuivausrumpua asennettaessa, ylläpidettäessä ja käytettäessä on noudatettava tervettä järkeä, varovaisuutta ja huolellisuutta.

Ota aina ongelmatapauksissa tai epäselvissä tilanteissa yhteys myyjään, maahantuojaan, huoltoedustajaan tai valmistajaan.

Asennus

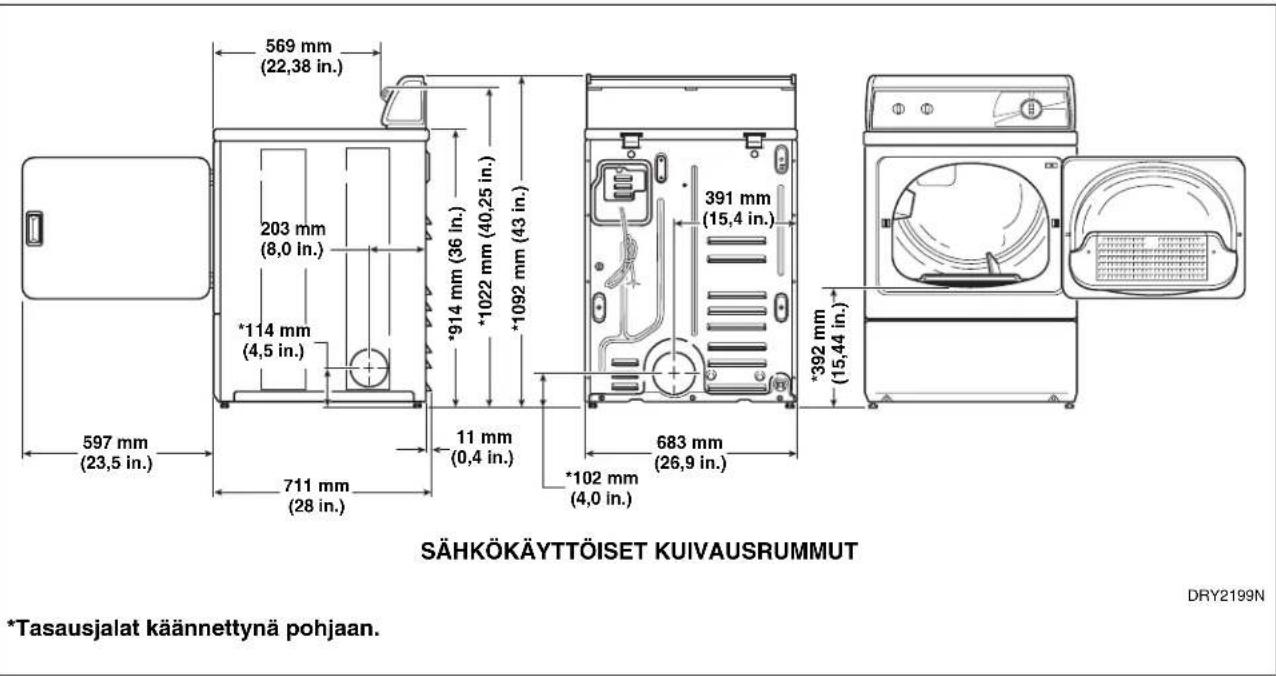

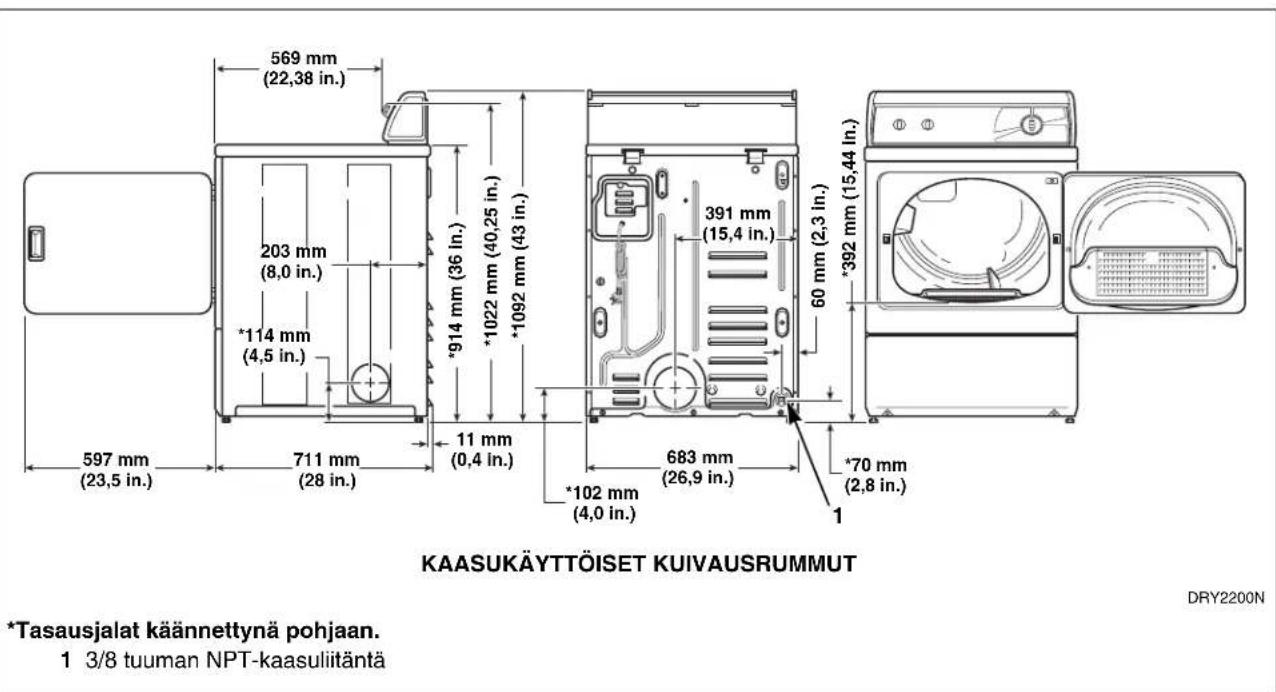

Mitat ja tekniset tiedot

569 mm (22,38 in.) 203 mm (8,0 in.) *114 mm (4,5 in.) 597 mm (23,5 in.) 711 mm (28 in.) *914 mm (36 in.) *1022 mm (40,25 in.) +1092 mm (43 in.) 11 mm (0,4 in.) *102 mm (4,0 in.) 683 mm (26,9 in.) *392 mm (15,44 in.) SÄHKÖKÄYTTÖISET KUIVAUSRUMMUT *Sausjalat käännettynä pohjaan. DRY2199N

569 mm (22,38 in.) 203 mm (8,0 in.) *114 mm (4,5 in.) 597 mm (23,5 in.) 711 mm (28 in.) 11 mm (0,4 in.) *914 mm (36 in.) *1022 mm (40,25 in.) *1092 mm (43 in.) 391 mm (15,4 in.) 683 mm (26,9 in.) *102 mm (4,0 in.) *392 mm (15,44 in.) *70 mm (2,8 in.) KAASUKÄYTTÖISET KUIVAUSRUMMUT DRY2200N *Tasausjalat käännettynä pohjaan. 1 3/8 tuuman NPT-kaasuliitäntä

Asennus- ja käyttöliite

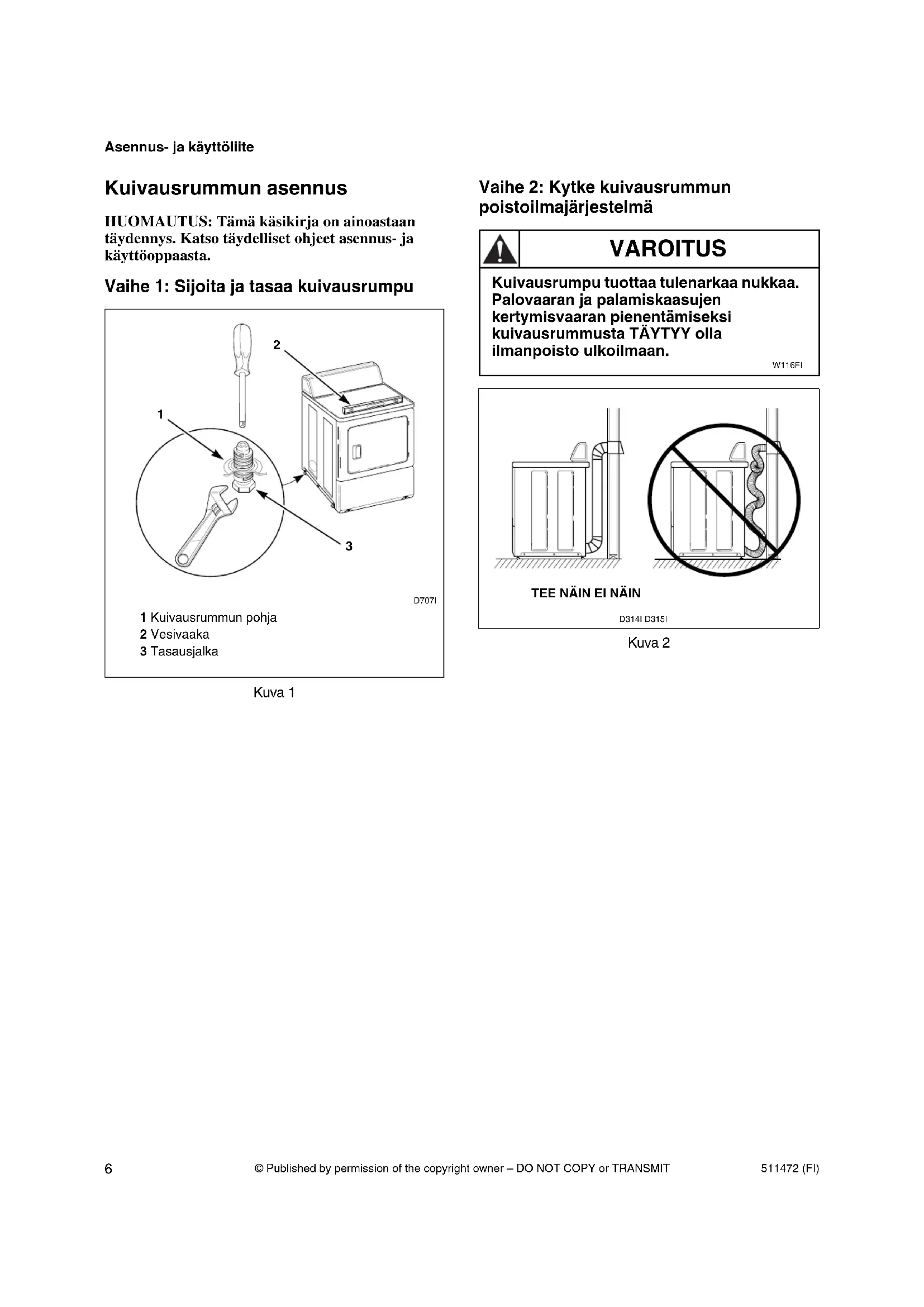

Kuivausrummun asennus

HUOMAUTUS: Tämä käsikirja on ainoastaan täydennys. Katso täydelliset ohjeet asennus- ja käyttöoppaasta.

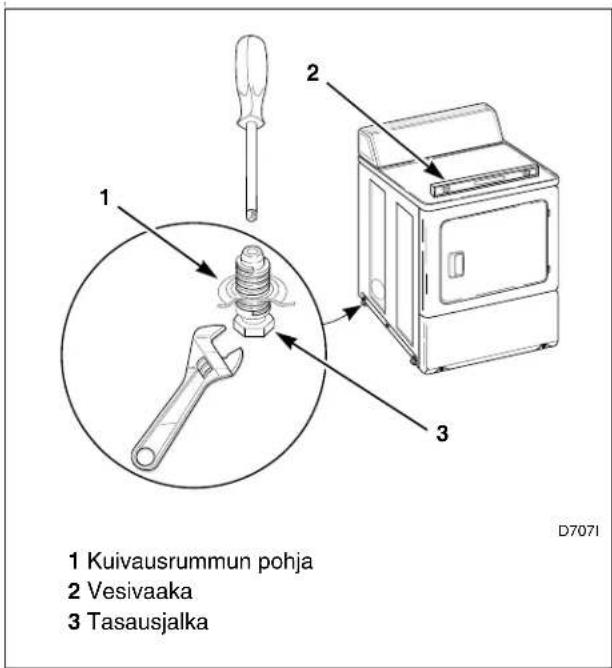

Vaihe 1: Sijoita ja tasaa kuivauusrumpu

1 Kuivausrummun pohja 2 Vesivaaka 3 Tasausjalka D7071

Kuva 1

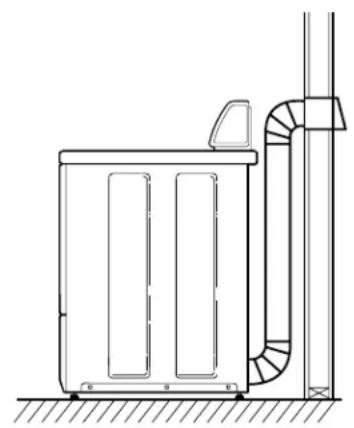

Vaihe 2: Kytke kuivausrummun poistoilmajärjestelmä

!	VAROITUS
Kuivauusrumpu tuottaa tulenarkaa nukkaa. Palovaaran ja palamiskaasujen kertymisvaaran pienentämiseksi kuivauusrummusta TÄYTYY olla ilmanpoisto ulkoilmaan. W116FI

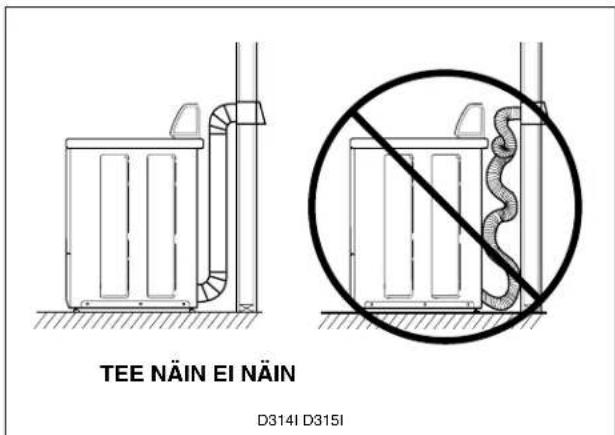

TEE NÄIN EI NÄIN D314I D315I

Kuva 2

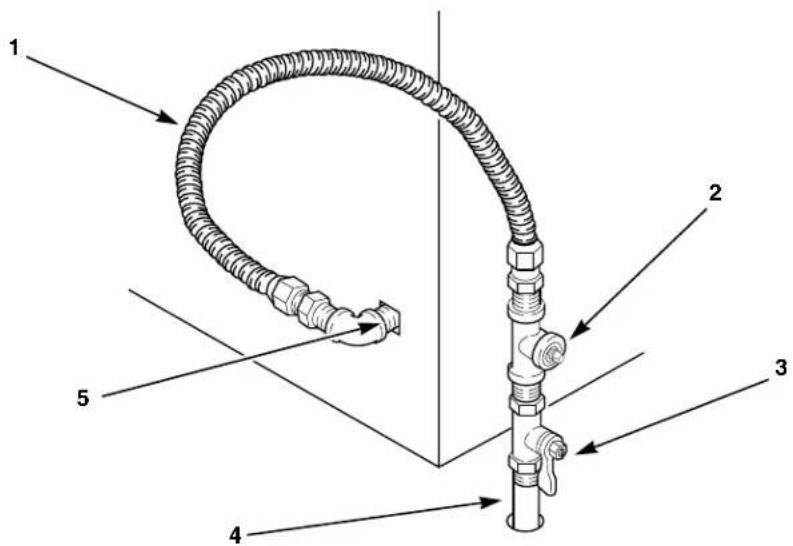

Vaihe 3: Kiinnitä kaasunsyöttöputki (vain kaasukuivurit)

Katso lisäohjeita kohdasta Kaasuvaatimukset.

1. Varmista, että kuivauusrumpu pystyy käyttämään pyykkitilassa saatavilla olevan tyyppistä kaasua.

2. Poista kuljetussuojus kuivurin takana olevasta kaasuliitännästä.

3. Liitä kuivuri kaasunsyöttöputkeen.

4. Kiristä kaikki liitännät hyvin.

5. Jos käytetään nestekaasuliitäntää, katso lisäohjeita kohdasta Kaasuvaatimukset.

1 Uusi ruostumatonta terästä oleva taipuisa liitin – käytä vain, jos paikalliset määräykset sen sallivat (käytä Design CSA -sertifioitua liitintä)
2 1/8 tuuman NPT-putkitulppa (kaasun tulopaineen tarkastamista varten)
3 Laitteen sulkuventtiili – asennettava 1,8 m:n (6 ft.) sisälle kuivausrummusta

4 Musta rautaputki Lyhyempi kuin 6,1 m (20 ft.): käytä 9,5 mm:n (3/8 in.) putkea Pidempi kuin 6,1 m (20 ft.): käytä 12,7 mm:n (1/2 in.) putkea

5 3/8 tuuman NPT-kaasuliitäntä

Kuva 3

Asennus- ja käyttöliite

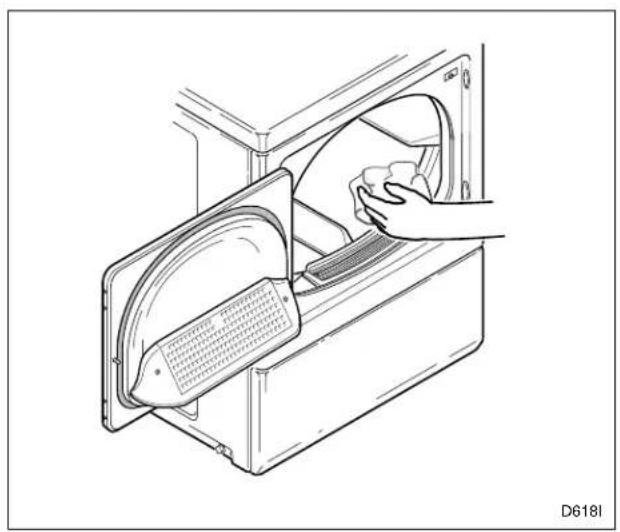

Vaihe 4: Pyyhi kuivausrummun sisäpuoli

Kuva 6
Vaihe 6: Tarkasta asennus

Vaihe 5: Kytke kuivausrumpu sähköverkkoon

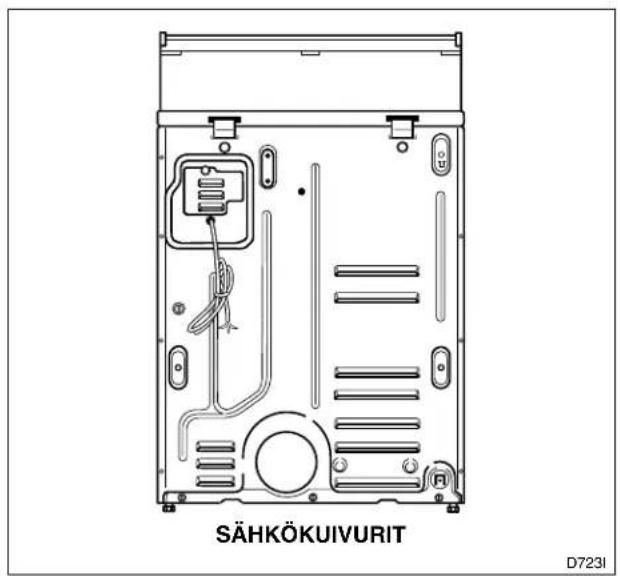

SÄHKÖKUIYURIT D7231

Kuva 5

Lämmönlähteen tarkastus

HUOMAUTUS: Tämä käsikirja on ainoastaan täydennys. Katso täydelliset ohjeet asennus- ja käyttöoppaasta.

Sähkökuivurit

Sulje täyttöluukku ja käynnistä kuivauusrumpu kuumalla asetuksella (katso kohtaa Käyttö). Kun kuivauusrumpu on ollut käynnissä kolme minuuttia, poistoilman tai poistoputken tulisi tuntua lämpimältä.

Kaasukuivurit

TÄRKEÄÄ: Tämän toimenpiteen saa suorittaa vain pätevä huoltohenkilö.

VAROITUS

Alhaalla olevan etupaneelin on oltava paikallaan normaalin käytön aikana palo-, sähköisku-, loukkaantumis- ja kuolemanvaaran pienentämiseksi.

W158FI

Sähkövaatimukset

HUOMAUTUS: Tämä käsikirja on ainoastaan täydennys. Katso täydelliset ohjeet asennus- ja käyttöoppaasta.

Sähkökuivurit

Katso vaatimukset sarjanumerokilvestä.

(asennus 230 V, 50 Hz, 2 johdinta sekä maadoitus, 30 A)

(asennus 400/240 V, 50 Hz, 4 johdinta sekä maadoitus, 10 A)

HUOMAUTUS: Katso kolmiotähtikytkentämuutoksen ohjeet sarjasta 756P3.

VAROITUS

Kaikkien johdotusten ja maadoituksen TÄYTYY noudattaa paikallisia sähkösäännöksiä palo-, sähköisku-, loukkaantumis- ja kuolemanvaaran pienentämiseksi. On omistajan vastuulla antaa sähköasentajan tarkistaa johdotukset ja sulakkeet ja varmistaa, että pesutiloissa on riittävä sähköteho kuivausrummun käyttöä varten.

W458FI

Asennus- ja käyttöliite

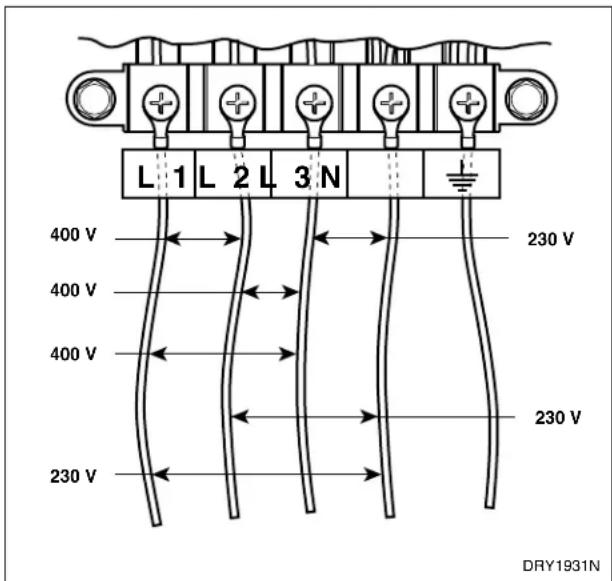

Asiakkaan oman kolmivaiheisen verkkojohdon liittäminen (400 V tähti):

1. Irrota sähköasennusluukku koneen takaa.
2. Kiinnitä verkkojohdon johtimet kuvan mukaisesti (Kuva 7).
3. Kiinnitä koneen mukana toimitettu vedonpoistin verkkojohtoon paikallisten sääntöjen ja määräysten mukaisesti.
4. Asenna asennusluukku takaisin.

L 1 L 2 L 3 N 400 V 400 V 400 V 230 V 230 V DRY1931N

Kuva 7

Maadoitus- ja kytkentäohjeet

Kuivausrummun on oltava yhteydessä maadoitettuun metalliin tai pysyvään johdotusjärjestelmään, tai laitteen maadoitusjohdin on kuljetettava piirijohtimien kanssa ja liitettävä kuivausrummussa olevaan suojamaadoitusliittimeen tai -johtoon.

HUOMAUTUS: Pistorasian on sijaittava siten, että siihen päästään helposti käsiksi koncen ollessa paikallaan. Jos kone asennetaan kiinteästi, tarvitaan välikatkaisinrasia, jonka rako on 3 mm [335-1 (22.2)].

Kaasukuivurit

HUOMAUTUS: Tämä käsikirja on ainoastaan täydennys. Katso täydelliset ohjeet asennus- ja käyttöoppaasta.

(asennus 230 V, 50 Hz, 2 johdinta sekä maadoitus, 10 A)

VAROITUS

Kaasukuivauusrumpuun tulevien sähköasennusten täytyy noudattaa paikallisia sähkösäännöksiä palo-, sähköisku-, loukkaantumis- ja kuolemanvaaran pienentämiseksi. Kaasukuivauusrumpuun tulevien kaasuasennusten täytyy noudattaa paikallisia säännöksiä ja määräyksiä. Jos tällaisia säännöksiä ja määräyksiä ei ole, tulee noudattaa yhdysvaltalaisten polttokaasusäännösten uusinta versiota (National Fuel Gas Code ANSI Z223.1).

Kuivauusrumpu on tehty käytettäväksi kaksijohtimisessa (plus maa), maadoitetussa, 230 voltin, 50 hertsin yksivaiheisessa sähköpiirissä, jossa on sarjanumerokyltissä mainitun virranvoimakkuuden mukainen sulakesuojaus.

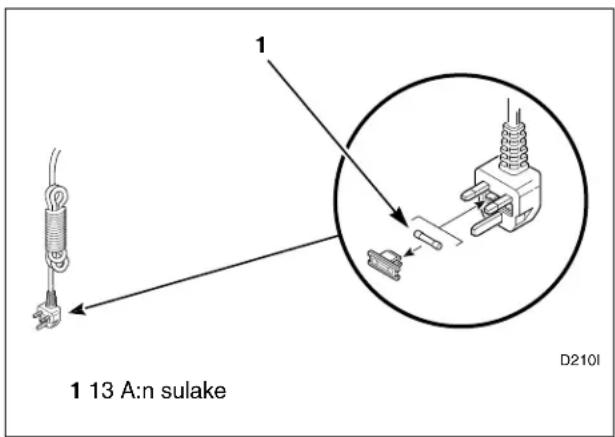

1 13 A:n sulake D210I

Kuva 8

HUOMAUTUS: Pistorasian on sijaittava siten, että siihen päästään helposti käsiksi koneen ollessa paikallaan.

Kaasuvaatimukset

HUOMAUTUS: Tämä käsikirja on ainoastaan täydennys. Katso täydelliset ohjeet asennus- ja käyttöoppaasta.

Kaasukuivurit

(6,2 kW)

Kaasun nopeus = 0,55 m ^3 /h

HUOMAUTUS: Tämä laite on asennettava voimassa olevien säännösten mukaisesti.

HUOMAUTUS: Tämä kone on toimitettu tehtaalta käytettäväksi maakaasun ["2nd Family" -luokitus, ryhmä H(E)] kanssa GB/IE/PT/ES/IT kaasun nimellisen tulopaineen ollessa 20 mbar. Jos se on tarkoitus asentaa johonkin muuhun EU-maahan tai muuntaa käyttämään nestekaasua, ota yhteys jälleenmyyjään. ÄLÄ liitä kuivauusrumpua nestekaasulähteecsen pyytämättä ensin ohjeita jälleenmyyjältä tai suorittamatta ensin asianmukaista muunnosohjeiden mukaista muunnosta (muunnossarja 599P3).

Maakaasua koskevat korkeussäädöt
Korkeusmerenpinnasta		Suuttimen koko			Osannro
m jalkaa nro mm tuumaa
915 3000 43 2,26 0,0890 503778
1830 6000 44 2,18 0,0860 58719
2440 8000 45 2,08 0,0820 503779
2740 9000 46 2,06 0,0810 503780
3050 10 000 47 1,99 0,0785 503781

Taulukko 1

Laite täytyy eristää kaasunsyöttöputkiverkosta sulkemalla sen manuaalinen sulkuventtiili kaikkien kaasunsyöttöputkiverkoston testausten yhteydessä testauspaineen ollessa enintään 50 mbar.

VAROITUS

Kaasuvuoto-, palo- ja räjähdysvaaran pienentämiseksi:

• Kuivauusrumpuun saa liittää vain sen kaasutyypin, joka on mainittu luukun syvennyksessä olevassa nimikyltissä.
• Käytä uutta taipuisaa, ruostumatonta terästä olevaa liitintä.
• Käytä kaikissa putkikierteissä nestekaasuun liukenematonta tiivistysainetta tai teflonteippiä.
• Tyhjennä ilma ja sakka kaasun syöttölinjasta ennen sen kuivausrumpuun liittämistä. Ennen kuin kiristät liitoksen, tyhjennä jäljellä oleva ilma kaasulinjasta kuivausrumpuun. Lopeta tyhjennys, kun tunnet kaasun hajua. Tämä vaihe tarvitaan kaasuventtiilin likaantumisen estämiseksi.
• Älä käytä paljasta liekkiä kaasuvuotojen tarkastamiseen. Käytä syövyttämätöntä vuodonilmaisunestettä.
• Kaikenlainen työkaluja vaativa purkaminen on annettava asiantuntevan huoltohenkilön tehtäväksi.

W316FI

Asennus- ja käyttöliite

Sijaintivaatimukset

HUOMAUTUS: Tämä käsikirja on ainoastaan täydennys. Katso täydelliset ohjeet asennus- ja käyttöoppaasta.

B A A EDESTÄ NÄHTYNÄ (ilman kaapin ovea)

1 D E A 1066.8 mm (42 in.) C 3 SIVULTA NÄHTYNÄ (kaapin ovi)

EDESTÄ NÄHTYNÄ (kaapin ovi)

D8231

Alue Vapaasti seisova tai alkoviasennus Kaappiasennus
A 0 mm (0 in.) minimi 0 mm (0 in.) minimi
B 304.8 mm (12 in.) minimi 304.8 mm (12 in.) minimi
C Ei sovellu 50.8 mm (2 in.) minimi
D 50.8 mm (2 in.) minimi 50.8 mm (2 in.) minimi
E 304.8 mm (12 in.) minimi 304.8 mm (12 in.) minimi
F Ei sovellu 76.2 mm (3 in.)
G Ei sovellu	1016 mm	^2 /avoin ( 40 in^2 )

1 Kaapin ovi 3 Tilan ulkoseinä
2 Keskellä olevat ilma-aukot
(vähintään 2 aukkoa)

Kuva 9

Kuivausrummun ilmanpoistovaatimukset

HUOMAUTUS: Tämä käsikirja on ainoastaan täydennys. Katso täydelliset ohjeet asennus- ja käyttöoppaasta.

VAROITUS

Kuivausrumpu tuottaa tulenarkaa nukkaa. Palovaaran ja palamiskaasujen kertymisvaaran pienentämiseksi kuivausrummusta TÄYTYY olla ilmanpoisto ulkoilmaan.

W116FI

Tämä kaasulaite sisältää tai tuottaa kemikaalia tai kemikaaleja, jotka voivat aiheuttaa kuoleman tai vakavan sairauden ja jotka Kalifornian osavaltion tietämyksen mukaan aiheuttavat syöpää, syntymävikoja tai vaikuttavat muuten haitallisesti lisääntymiseen. Polttoaineessa olevien tai polttoaineen palamisesta muodostuvien aineiden aiheuttaman vaaran pienentämiseksi on varmistettava, että laitteen asennus, käyttö ja ylläpito tapahtuvat tässä oppaassa annettujen ohjeiden mukaisesti.

W115FI

Palovaaran ja palokaasujen kertymisvaaran pienentämiseksi on tärkeää, että kuivausrummun poistoilmaa El johdeta ikkunasyvennyksiin, kaasunpoistoaukkoon, savupiippuun tai suljettuun ilmanvaihdottomaan kohtaan, kuten ullakolle, seinään, kattoon, rakennuksen alla olevaan ryömintätilaan tai rakennuksen piilossa olevaan tilaan.

W045FI

Palovaaran pienentämiseksi on tärkeää, että kuivausrummun ilmanpoistoon El käytetä muovista tai ohuesta metallikalvosta tehtyä kanavaa.

W354FI

TÄRKEÄÄ: Jos kuivausrummun ilmanpoistosta ei huolehdita asianmukaisesti, takuu mitätöityy.

Ilmanpoistojärjestelmän tarvikkeet

HUOMAUTUS: Ilmanpoiston tarvikkeita ei toimiteta kuivausrummun mukana, vaan ne on hankittava paikallisesti.

Jäykät metallikanavat ovat suositeltavia. Palamattomat taipuisat metallikanavat ovat hyväksyttäviä.

Täydennysilmaa koskevat vaatimukset

Kuivausrummusta poistuu ilmaa 85 l/s (180 cfm) (kuivausrummun takaa mitattuna), ja se tarvitsee riittävästi täydennysilmaa tämän poistetun ilman tilalle.

Kuivausrummun poistoilma voidaan johtaa ulkoilmaan laitteen takaa, vasemmalta puolelta, oikealta puolelta tai pohjasta. POIKKEUS: Kaasukuivureiden poistoilmaa ei voi johtaa vasemmalta puolelta polttimen kotelon vuoksi.

90°:n kulmien määrä	Ilmanpoistoaukon suojuksen tyyppi
	Suositeltava Käytä vain lyhyissä asennuksissa
	(4 in.) (4 in.)D673I	64 mm(2,5 in.) D802I
Maksimipituus 102 mm:n (4 in.) läpimittaiselle jäykälle metallikanavalle
0 19,8 m (65 ft.) 16,8 m (55 ft.)
1 16,8 m (55 ft.) 14,3 m (47 ft.)
2 14,3 m (47 ft.) 12,5 m (41 ft.)
3 11,0 m (36 ft.) 9,1 m (30 ft.)
4 8,5 m (28 ft.) 6,7 m (22 ft.)
Maksimipituus 102 mm:n (4 in.) läpimittaiselle taipuisalle metallikanavalle
0 13,7 m (45 ft.) 10,7 m (35 ft.)
1 10,7 m (35 ft.) 8,2 m (27 ft.)
2 9,1 m (30 ft.) 6,4 m (21 ft.)
3 7,6 m (25 ft.) 5,2 m (17 ft.)
4 6,1 m (20 ft.) 4,5 m (15 ft.)
HUOMAUTUS: Vähennä 1,8 m (6 ft.) kutakin lisämutkaa kohti.

Taulukko 2

Asennus- ja käyttöliite

Kuivausrummun ilmankierto

SUURIN STAATTINEN PAINE (VESIPATSAS) 50 Hz 10 mm (0,4 in.) STAATTISEN PAINEEN MITTAUS 1 Manometri 2 Poistokanava D012IE0A

Kuva 11

Käyttö

Käyttöohjeet

HUOMAUTUS: Tämä käsikirja on ainoastaan täydennys. Katso täydelliset ohjeet asennus- ja käyttöoppaasta.

Vaihe 1: Puhdista nukkasuodatin

Vaihe 2: Pane pyykki koneeseen

Täytä kuivauusrumpu puoleen väliin pyykillä (enintään 7,8 kg kuivia vaatteita).

D716I

Kuva 13

Vaihe 3: Sulje täyttöluukku

Vaihe 4: Valitse lämpötila-asetus

(DW32)DRY472N	Ei lämpöä
(T25C)DRY473N	Keskilämmin/hienopyykki
(S439)DRY474N	Kuuma lämpötila/tavalliset ja siliävät

Asennus- ja käyttöliite

Vaihe 5: Aseta ajastimen nuppi

Valitse tekstiili-/lämpötila-asetus.

	DRY477N	Siliävät
	DRY481N	Normaali
	DRY484N	Hienopyykki
	DRY485N	Aikakuivaus
	DRY478N	Lämpö
[967E] [967F]	DRY479N	Ei lämpöä
[967M]	DRY482N	Vähemmän kuiva
	DRY483N	Kuivempi

Vaihe 6: Käynnistä kuivausrumpu

Käynnistä kuivuri painamalla ajastimen nuppi alas.

CPD608C

Kuva 15

Vaihe 7: Ota pyykit koneesta

D718I

Kuva 16

Ohjelman päätymisen äänimerkki

(SZZX)DRY475N	Äänitaso
DRY476N	Äänenvoimakkuus (hiljainen - kova)

Laitteen hävittäminen

Tämä laite on merkitty eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2002/96/EY mukaisesti.

Tämä tuotteessa tai sen pakkauksessa oleva symboli tarkoittaa, ettei tuotetta saa käsitellä kotitalousjätteenä, vaan se täytyy toimittaa asianmukaiseen keräyspisteeseen sähkö- ja elektroniikkalaitteiden kierrätystä varten. Katso Kuva 17. Tämän tuotteen asianmukaisen hävittämisen varmistaminen auttaa estämään mahdollisia haitallisia ympäristö- ja terveysvaikutuksia, joita tuotteen vääränlainen jätekäsittely voisi muuten aiheuttaa. Materiaalien kierrättäminen auttaa säästämään luonnonvaroja. Tuotteen kierrättämistä koskevia tarkempia tietoja saa ottamalla yhteyden paikalliseen kaupunginkansliaan, kotitalousjätteiden käsittelijään tai tuotteen myyjään.

MIX1N

Kuva 17

Στεγνωτήρια Ρούχων
