MANUAL DE UTILIZADOR 2322 ELTA

CARICAMENTO DEL DISCO

Este aparelho deve ser desconectado da tomada quando não estiver em uso. Não deixe este aparelho exposto à chuva ou humidade. CUIDADO: Para reduzir o risco de choques eléctricos, não remova a tampa (ou parte de trás). Não há partes úteis ao usuário dentro deste aparelho. Deixe a manutenção para o pessoal de serviço qualificado.

INSTRUÇÕES DE SEGURANÇA

1. LEIA AS INSTRUÇÕES - Todas as instruções de segurança deverão ser lidas antes do aparelho ser

2. MANTENHA AS INSTRUÇÕES - As instruções de segurança e utilização deverão ser mantidas para

referencias futuras.

3. ATENÇÃO AOS AVISOS - Todos os avisos deste aparelho e no manual de instruções deverão ser seguidos.

4. SIGA AS INSTRUÇÕES - Todas as instruções de utilização e operação deverão ser seguidas.

5. ÁGUA E HUMIDADE - Este aparelho não deve ser utilizado próximo à água, por exemplo, próximo à

banheiras, bacias, pia de cozinha, lavadeira, piscinas ou locais molhados.

6. VENTILAÇÃO - O aparelho deve ser estar devidamente disposto para que assim, a sua posição não interfira

com a sua ventilação apropriada. Por exemplo, o aparelho não deve ser posto sobre camas, sofás, tapetes ou superfícies similares que possam bloquear as aberturas para ventilação. Não posicione-o em mobília embutida, tais como prateleiras ou armários, pois estes podem impedir o fluxo de ar pelas aberturas de ventilação.

7. AQUECIMENTO - Este aparelho deve ser posto longe de fontes de calor, tais como radiadores, fogões, e

outros aparelhos (incluindo amplificadores) que produzem calor.

8. FONTES DE ENERGIA - O aparelho deverá estar conectado apenas à tomadas do tipo descrito no manual

de instruções ou como marcado no aparelho.

9. NEUTRALIZAÇÃO E POLARIZAÇÃO - Deverão ser tomadas as precauções necessárias para assegurar

que a neutralização e polarização do aparelho não estejam danificadas.

10. PROTECÇÃO DO CABO DE ALIMENTAÇÃO - O cabo de alimentação deve estar devidamente guiado para

que não possam ser pisados ou dobrados, ou forçados por outros objectos. Mantenha atenção às fichas eléctricas, tomadas, e no ponto de saída do aparelho. PRODUTO DE LASER CLASSE 1 CUIDADO! Radiação invisível de laser quando aberta ou forçada as travas. Evite a exposição do laser. O símbolo de luz com o símbolode ponta da flecha, dentro de umtriangulo equilateral, tem a funçãode alertar o usuário de uma dapresença de uma voltagemperigosa não insulada com ocercado que pode ter umamagnitude suficiente paraconstituir um risco de choqueseléctricos para pessoas.CUIDADOPERIGO DE CHOQUE ELÉCTRICO NÃO ABRACUIDADO: PARA REDUZIR O PERIGO DECHOQUE ELÉCTRICO NÃO RETIRE A TAMPA(OU A PARTE DETRÁS). NÃO HÁ PARTESUTILIZÁVEIS PELO USUÁRIO NO INTERIOR.PARA TODAS AS REPARAÇÕES, REFIRA-SE AEMPREGADOS QUALIFICADOS.O ponto de exclamação com umtriangulo equilateral tem a função dealertar o usuário da presença deoperações e instruções demanutenção importantes nasexplicações acompanhando oaparelho. 07-2322_PT 6/20/06 11:25 AM Page 02 Downloaded from www.Manualslib.com manuals search engineP 063.

11. LIMPEZA - Este aparelho deverá ser limpado apenas como descrito pela fábrica.

12. CABOS DE ENERGIA - A antena externa deve ser posta longe dos cabos de energia.

13. PERÍODOS SEM UTILIZAÇÃO - O cabo de alimentação no aparelho deve ser desconectado da

tomada quando o aparelho for deixado por longos períodos sem utilização.

14. ENTRADA DE LÍQUIDOS E OBJECTOS - Cuidados deverão ser tomados para que objectos e

líquidos não caiam dentro do aparelho ou próximo à suas entradas.

15. MANUTENÇÃO - O usuário não deverá tentar efectuar a manutenção além do descrito no manual de

instruções do usuário. Toda manutenção deve ser deixada para o pessoal de serviço qualificado.

16. DANOS QUE REQUEREM MANUTENÇÃO - O aparelho deve ser enviado para o pessoal de serviço

qualificado quando: A. O cabo de alimentação e ficha eléctrica estão danificados. B.Objectos ou líquidos caíram dentro do aparelho. C.O aparelho foi exposto à chuva. D.O aparelho foi derrubado, ou danificado. E. O aparelho não parece funcionar apropriadamente ou exibe sérias mudanças de performance.

PREPARAÇÃO PARA A UTILIZAÇÃO

• Remova todo o material de embalagem e material protector.

• Insira as baterias no controle remoto.

• Não conecte este aparelho à tomada antes de verificar a tensão da tomada e antes de que todas as outras conexões tenham sido feitas.

• Não cubra as ventilações e assegure-se de que há espaço de vários centímetros em volta do aparelho para a ventilação. CONEXÕES

1) Conecte os alto-falantes esquerdos e direitos em suas respectivas entradas.

2) Antes de conectar o aparelho à tomada, assegure-se de que a tensão AC impressa na parte de trás

do aparelho seja igual à tensão da sua tomada.

UTILIZAÇÃO / DISCO COMPACTO

Preste atenção aos seguintes pontos, pois quaisquer sujidade, arranhões, ou embrulhos no disco podem causar pausas ou interrupções no som e também causar ruídos.

• Ao manusear os discos, assegure-se de não tocar a superfície de reprodução.

• Não disponha os discos nos seguintes locais: Próximos a dispositivos de calor ou locais com altas temperaturas; Locais húmidos ou empoeirados.

• Limpe as impressões digitais ou poeiras na superfície de reprodução utilizando um pano suave. Sempre limpe o disco de dentro para fora.

• Insira o CD na bandeja (com o lado impresso para cima).

• Pressione OPEN/CLOSE para fechar a porta do CD.

4. VOLUME UP [AUMENTO DO

[DIMINUIÇÃO DO VOLUME]

10. BOTÃO SKIP [AVANÇAR]

11. BOTÃO SKIP [AVANÇAR]

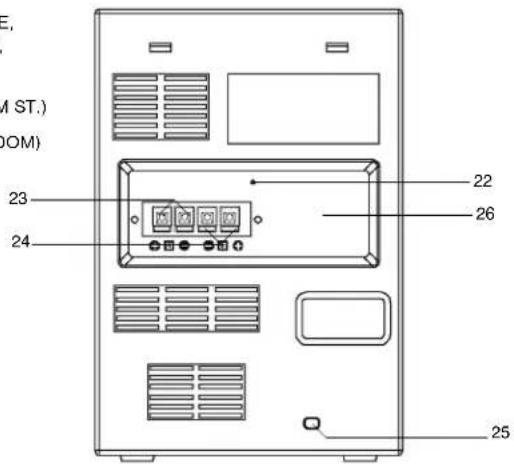

25. CABO DE ALIMENTAÇÃO

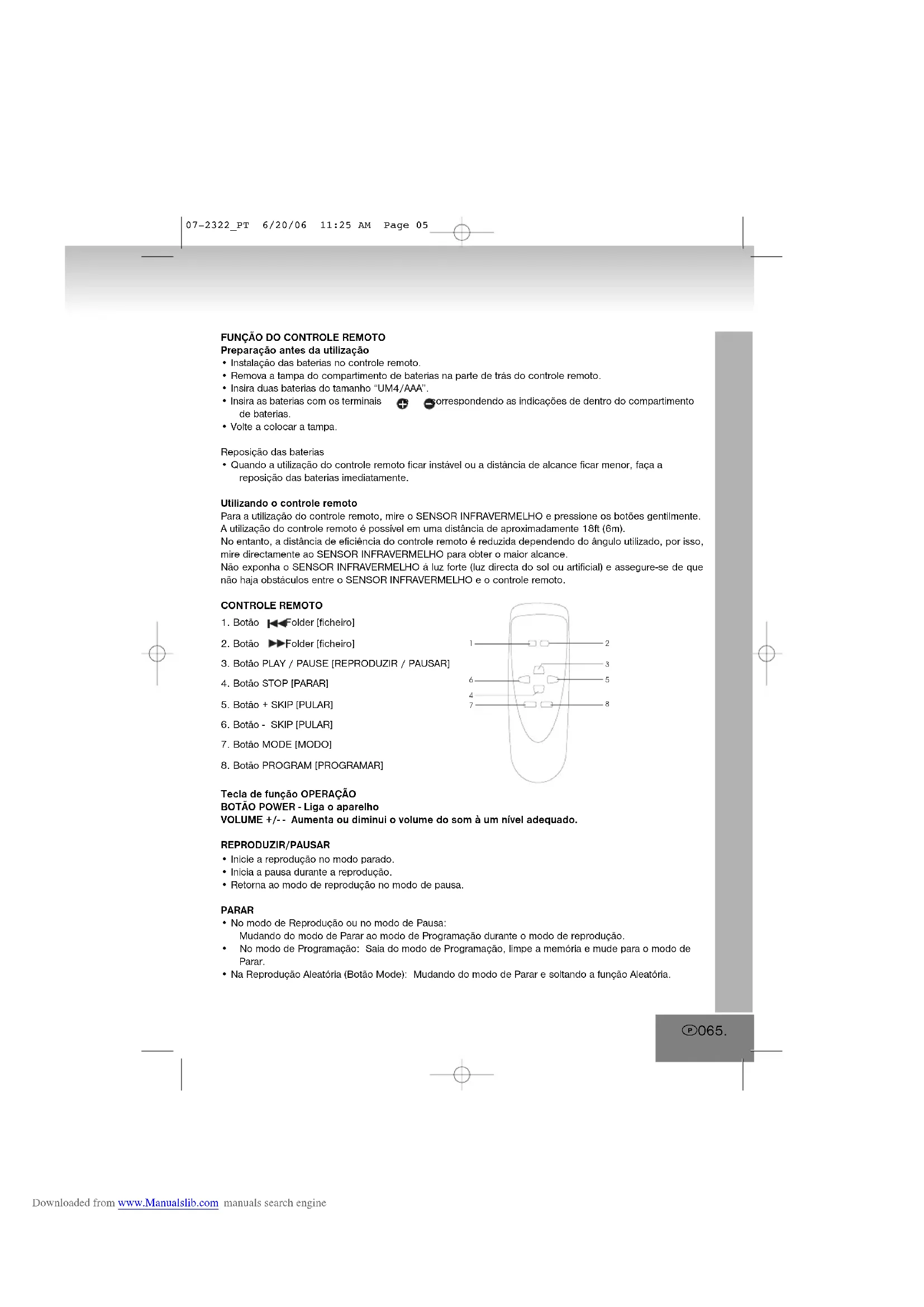

07-2322_PT 6/20/06 11:25 AM Page 04 Downloaded from www.Manualslib.com manuals search engineFUNÇÃO DO CONTROLE REMOTOPreparação antes da utilização• Instalação das baterias no controle remoto.• Remova a tampa do compartimento de baterias na parte de trás do controle remoto. • Insira duas baterias do tamanho “UM4/AAA”.• Insira as baterias com os terminais e correspondendo as indicações de dentro do compartimentode baterias.• Volte a colocar a tampa.Reposição das baterias• Quando a utilização do controle remoto ficar instável ou a distância de alcance ficar menor, faça a reposição das baterias imediatamente.Utilizando o controle remotoPara a utilização do controle remoto, mire o SENSOR INFRAVERMELHO e pressione os botões gentilmente.A utilização do controle remoto é possível em uma distância de aproximadamente 18ft (6m).No entanto, a distância de eficiência do controle remoto é reduzida dependendo do ângulo utilizado, por isso,mire directamente ao SENSOR INFRAVERMELHO para obter o maior alcance.Não exponha o SENSOR INFRAVERMELHO á luz forte (luz directa do sol ou artificial) e assegure-se de quenão haja obstáculos entre o SENSOR INFRAVERMELHO e o controle remoto.CONTROLE REMOTO1. Botão Folder [ficheiro]2. Botão Folder [ficheiro] 3. Botão PLAY / PAUSE [REPRODUZIR / PAUSAR]4. Botão STOP [PARAR]5. Botão + SKIP [PULAR]6. Botão - SKIP [PULAR]7. Botão MODE [MODO]8. Botão PROGRAM [PROGRAMAR]Tecla de função OPERAÇÃOBOTÃO POWER - Liga o aparelhoVOLUME +/- - Aumenta ou diminui o volume do som à um nível adequado.REPRODUZIR/PAUSAR• Inicie a reprodução no modo parado.• Inicia a pausa durante a reprodução.• Retorna ao modo de reprodução no modo de pausa.PARAR• No modo de Reprodução ou no modo de Pausa:Mudando do modo de Parar ao modo de Programação durante o modo de reprodução.

• No modo de Programação: Saia do modo de Programação, limpe a memória e mude para o modo de Parar.• Na Reprodução Aleatória (Botão Mode): Mudando do modo de Parar e soltando a função Aleatória. P 065.

Downloaded from www.Manualslib.com manuals search engineTecla PROGRAM [explicação da função]

1. Se a tecla [PROGRAM] for pressionada durante o modo de Parar do CD, o sistema irá ao modo de

programação. Durante o modo de programação, o número de faixa e PROGRAM irão aparecer no ecrã no intervalo de 500 [ms] (ecrã 1 ).

2. Se a tecla [FF/SKIP+] / [FB/SKIP -] for pressionada, o sistema seleccionará o número de faixa o qual

3. Se a tecla [PROGRAM] for pressionada após a selecção do número de faixa, o sistema irá manter o

número da faixa e irá ao próximo modo de programação.(ecrã 2).

4. O sistema pode armazenar até 20 programações para o modo de CD / 10 programações para MP3.

Após o sistema armazenar 20 programações, ele não poderá armazenar outras músicas. Quando o sistema armazenar 20 programações, ele não poderá efectuar outras programações. O ecrã PROGRAM e “P 01” irá piscar no intervalo de 500 [ms].

5. Se a tecla [STOP] for pressionada durante o modo de programação, o sistema irá remover as informações

de programação, e cancelará o modo de programação.

6. Se a tecla [PLAY/PAUSE] for pressionada durante o armazenamento da programação por mais de uma vez,

ele irá iniciar a reprodução da mesma. Durante a reprodução da programação, o ecrã irá exibir PROGRAM está em reprodução.(ecrã 4).

7. Se a tecla [FF/SKIP+] / [FB/SKIP-] for pressionada durante a reprodução da programação, o sistema irá

avançar / voltar à programação.

8. Se a tecla [STOP] for pressionada durante a reprodução de programação, o sistema irá parar a reprodução

programada e irá ao modo de Parar. Até que a tecla [STOP] seja pressionada durante o modo de Parar, o sistema irá manter o conteúdo da programação. Tecla MODE [explicação de função] Modo de CD:

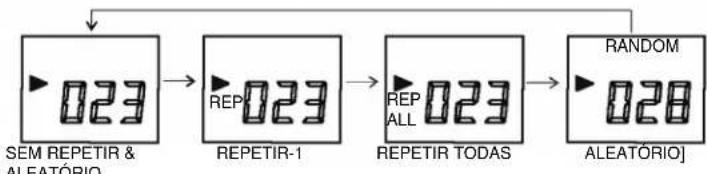

1. Se a tecla [MODE] for pressionada, o sistema irá mudar o modo (como a seguir).

2. Durante o modo de Repeat-1, o sistema irá repetir a faixa actual do CD.

3. Durante o modo de Repeat-all, ao chegar ao fim do disco, o sistema irá voltar a reproduzir a partir da

4. Se toda a faixa for terminada durante o modo de reprodução aleatória, ou se a tecla [STOP] for pressionada

durante o modo de reprodução aleatória, o sistema irá para o modo

5. Se a tecla [FF/SKIP+] for pressionada durante o modo de reprodução aleatória, o sistema irá pular

aleatoriamente. Se a tecla [FF/SKIP+] for pressionada durante a última faixa, o sistema irá pular para a próxima faixa aleatoriamente.

6. Se a tecla [FB/SKIP-] for pressionada durante o modo de reprodução aleatória, o sistema buscará o

começo da faixa actual, mas não irá pular para trás as faixas. P 066.

PROGRAM(ECRÃ 1 )(ECRÃ 2 )(ECRÃ 3 )(ECRÃ 4 )PROGRAMPROGRAMPROGRAM

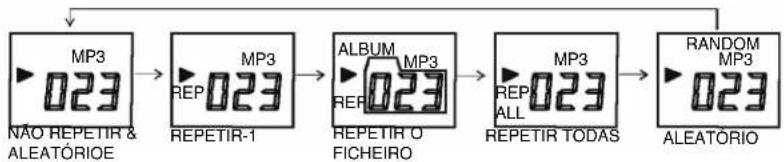

2. Durante o modo Repeat-1, o sistema irá repetir a faixa actual do MP3

3. Durante o modo Repeat-folder, o sistema irá repetir o ficheiro actual do MP3

4. Durante o modo Repeat-all, se chegar ao fim da faixa, o reprodutor irá repetir todas as faixas novamente.

5 Se toda a faixa for terminada durante o modo de reprodução aleatória ou se a tecla [STOP] for pressionada durante o modo de reprodução aleatória, o sistema irá ao modo de Parar e cancelará o modo de reprodução aleatória.

6. Se a tecla [FF/SKIP+] for pressionada durante o modo de reprodução aleatória, o sistema irá avançar para

a próxima faixa aleatoriamente. Se a tecla [FF/SKIP+] for pressionada no final da faixa, o sistema irá avançar para a próxima faixa.

7. Se a tecla [FB/SKIP-] for pressionada durante o modo de reprodução aleatória, o sistema buscará o

começo da faixa actual, mas não pulará a faixa. MODO CD: Nenhum Repetir 1 Repetir todas Aleatório Nenhum. MP3: Nenhum Repetir 1 Repetir ficheiro Repetir todas Aleatório Nenhum. ALEATÓRIO

1. Pressione o botão RANDOM para iniciar a escuta.

Todas as faixas no disco serão reproduzidas aleatoriamente. Seleccione a função Random e pressione o botão Mode, e a selecção aleatória irá começar a reproduzir.

O reprodutor de MP3 possibilita a programação em qualquer sequência de 10 faixas.

1. Pressione o botão PROGRAM no modo de Parar. O ecrã irá exibir “P01” e “PROGRAM” irá piscar.

2. Pressione o botão FF/SKIP+ e FB/SKIP- para seleccionar a faixa desejada à ser programada.

Ou Pressione o botão FOLDER DN e FOLDER UP no controle remoto para seleccionar a próxima faixa do ficheiro à ser programada.

3. Pressione o botão PROGRAM para inserir na memória.

4. Continue a programação, repita os passos 2 e 3.

5. Pressione o botão PLAY / PAUSE no modo de programação para reproduzir a faixa programada.

• Mude a faixa de reprodução inicial durante o modo de Parar, cíclica à primeira faixa se estiver na última faixa.

• Pule para a próxima faixa durante a reprodução normal. Cíclica à primeira faixa se estiver na última faixa.

• Quando a tecla for pressionada por mais de 0.5 seg., o avanço rápido será executado.

• Avance para a próxima faixa programada durante a reprodução programada. Cíclica à primeira faixa programada.

• Avance para a próxima faixa aleatória durante a reprodução aleatória. P 067.

• Mude a faixa inicial de reprodução durante o modo de Parar. Cíclica à última faixa se estiver na primeira faixa.

• Pule para a faixa anterior durante a reprodução normal. Cíclica à última faixa se estiver na primeira faixa.

• Quando a tecla for pressionada por mais de 0.5 segundos, a faixa irá rebobinador.

• Pule para a faixa programada anteriormente durante a reprodução programada. Cíclica à primeira faixa FOLDER

• Quando o sistema estiver no modo de Parar: Para MP3, avance para o próximo ficheiro em maior ordem e número de exibição.

• Quando o sistema estiver em modo de REPRODUÇÃO: Para MP3, avance para o próximo número de ficheiro em maior ordem. Inicie a reprodução na primeira faixa do ficheiro e será exibido o ficheiro actual e o número da faixa. Pressione a tecla uma vez. O número de ficheiro actual estará piscando por 3 segundos. Pressione a tecla novamente. O ficheiro será executado. FOLDER

• Quando o sistema estiver em modo de Parar. Para o MP3, avance ao próximo ficheiro em ordem menor e será exibido o número do ficheiro.

• Quando o sistema estiver em modo de REPRODUÇÃO: Para MP3, avance ao próximo número de ficheiro em ordem maior. Inicie a reprodução à partir da primeira faixa do ficheiro e será exibido o ficheiro actual e número de faixa. Pressione uma vez a tecla. O número do ficheiro actual piscará por 3 segundos. Pressione a tecla novamente Será executado o comando para avançar o ficheiro. +/= BASS

• Pressione o botão+/ - BASS e seleccione o efeito Bass Boost.

Mova para a selecção FUNÇÃO CASSETE

CONTROLE DE GRAVAÇÃO/REPRODUÇÃO

• RECORD: para iniciar a gravação.

• PLAY: para iniciar a reprodução do cassete.

• PAUSE: para interromper a gravação ou reprodução. CASSETE Antes de operar o cassete, assegure-se de que o selector Function esteja no modo Cassete. REPRODUÇÃO

• Ajuste o selector Function para o modo Tape.

• Pressione o botão Eject para abrir a porta do cassete.

• Posicione a fita cassete no aparelho com a parte à ser reproduzida virada para fora.

• Feche a porta do cassete.

• Pressione o botão Play para iniciar a reprodução.

• A reprodução irá parar quando chegar ao final da fita cassete.

• Pressione o botão Stop se quiser parar a reprodução antes de terminar a fita. P 068. 07-2322_PT 6/20/06 11:25 AM Page 08 Downloaded from www.Manualslib.com manuals search engineGRAVANDO DO RÁDIO / CD

• Pressione o botão Function para “RADIO”, ou “CD” para seleccionar a fonte de som.

• Posicione uma fita virgem no aparelho.

• Pressione o botão Pause primeiramente.

• Então pressione os botões PLAY e RECORD juntos.

• Reproduza a fonte seleccionada de som.

• Quando estiver gravando, solte o botão PAUSE.

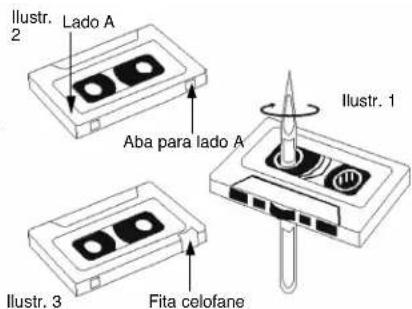

1. FOLGA NA FITA (Ilustr. 1) ---- Verifique e aperte as

folgas na fita antes de utilizar, com um lápis ou utensílio similar. Folgas na fita podem causar danos ou enroscar dentro do mecanismo.

2. PARA PREVENIR APAGAMENTOS ACIDENTAIS

(Ilustr. 2) ---- Utilize uma chave de fenda ou outro utensílio similar para quebrar as abas de plástico.

• Pressione o botão Function em “RADIO” para ajustar o modo de rádio. O indicador de função de rádio irá acender-se.

• Seleccione o alcance de sintonia com o botão BAND.

• Gire o controle TUNING para seleccionar a estação desejada. AVISO: Quando ouvir à transmissões FM, é recomendável que estenda totalmente a antena FM da parte de trás. Quando ouvir á reproduções AM, é recomendável que ajuste a posição do casco para melhor recepção. O q ue é MP3? MP3 é a abreviação para MPEG AUDIO LAYER 3. MPEG se refere à Moving Pictures Experts Group. MP3 são formatos de áudio digital que foram encolhidos, mas mantendo a qualidade de som original. Os MP3 são reconhecido como os mais populares formatos de armazenamento de música. Os dados de áudio digital armazenados em MP3 podem ser reproduzidos em reprodutores de MP3. Um disco de MP3 pode ter de 150-200 músicas em um único CD. P 069. Lado AAba para lado AFita celofaneIlustr. 1Ilustr. Ilustr. 3 07-2322_PT 6/20/06 11:25 AM Page 09 Downloaded from www.Manualslib.com manuals search engineTensão de operação: AC 230

50Hz Consumo de potência: 15 Watt Potência de saída: 2 Watt X 2 RMS em 8 OHM (Por canal): Secção de rádio: AM 525 – 1615 KHz FM 87,5 – 108 MHz Secção de disco compacto: Frequência de resposta: 60 – 16,000 Hz (-3dB): Taxa de sinal-à-ruído: 60 dB Distorção harmónica 0.4% Compatível com: CD-DA, CD-R, CD-RW, MP3 Secção do cassete: Velocidade da fita: 4.75 cm / sec. Wow e Flutter: < 0.4% Frequência de resposta: 100 Hz - 6.3 KHz P 070. 07-2322_PT 6/20/06 11:25 AM Page 010 Downloaded from www.Manualslib.com manuals search engineMAIS INFORM-ÕES Acautelar-se dos pequenos pedaços e pilhas, não engolir estes pedaços ou pilhas. Estes objectos podem ser perigosos para a sua saúde e provocar o sufocamento. Prestar atenção e manter pequenos dispositivos e pilhas fora de alcance das crianças. Importantes avisos para a protecção dos ouvidos Cuidado: A sua audição é tão preciosa para si como para nós. Portanto, por favor tenha cuidado com este equipamento. Recomendamos: Evite volumes de som elevados. Se o equipamento for utilizado por crianças, certifique-se que o volume do aparelho não está demasiado elevado. Atenção! Volumes demasiado elevados podem provocar danos irreparáveis à audição das crianças. Nunca deixe a pessoa especialmente as crianças colocar os objectos dentro de buracos, ranhuras ou outras aberturas. Estes procedimentos podem causar a morte através de choque eléctrico. O dispositivo deve ser aberto somente e na presença do pessoal qualificado. Por favor utilize o equipamento apenas de acordo com o regulamento descrito acima. O aparelho foi concebido exclusivamente para ser utilizado no sector das actividades e habitação. Por favor, guarde cuidadosamente as instruções de utilização para uma futura utilização.

Conselhos para protecção do ambiente Este produto, no fim do seu período de vida útil, não deve ser depositado no lixo doméstico normal. Deverá ser, pelo contrário, depositado num ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos. O símbolo no produto, as instruções de utilização e a embalagem chamam a atenção para esse facto. As matérias-primas são reutilizáveis de acordo com as suas características. Com a reutilização, a utilização material ou outras formas de utilização de aparelhos velhos fazem com que dê um contributo valioso para a protecção do nosso ambiente. Por favor, informe-se junto das autoridades locais sobre os centros de recolha competentes. Não impedir a ventilação dos dispositivos. Tenha a certeza que as curtinhas, os jornais, panos de cobrir os mobiliários não impedir a ventilação das aberturas de aparelhos. A ventilação deve manter- se a qualquer momento. Aquecer-se demais pode provocar sério dano no dispositivo e reduzir o seu desempenho por toda a vida. Calor Não expor o aparelho directamente à luz solar. Tenha atenção para não expor o aparelho a fontes de calor como aquecedores ou fontes de chama descoberta. Tenha atenção para que as fendas de arejamento do aparelho não estejam cobertas. Humidade e Limpeza Este produto não é resistente à água. Não submergir o aparelho em água nem deixar que este entre em contacto com água. Se penetrar água no aparelho pode provocar sérios danos. Não utilizar agentes de limpeza que contenham álcool, amoníaco, benzol ou abrasivos, pois estes podem danificar o aparelho. Utilize um pano macio e húmido para a limpeza.. P 071. 07-2322_PT 6/20/06 11:25 AM Page 011 Downloaded from www.Manualslib.com manuals search engine 072.
