MANUAL DE UTILIZADOR MCC 100 CALIBER

M6.ALLOGGIAMENTO A SLITTA

PRECAUCIONES Y MANTENIMIENTO

MCC 100manual 22-06-2004 08:46 Pagina 295. BOTÕES DE PRÉ-AJUSTE DA ESTAÇÃO [ 1-6 ] No modo rádio normal: A).Ao premer um dos botões de pré-ajuste por mais de um segundo, a estação actual é armazenada no banco de memória de pré-ajuste. B].Para rechamar a memória de pré-ajuste, prima um dos botões de pré-ajuste [1-6]. No modo radio PTY, a função dos botões de pré-ajuste é determinada como na seguinte lista: Programas com botão digital 1 NEWS (notícias) 2 INFO (informações) 3 SPORT (desporto) 4 POP M (música Pop) 5 ROCK M (música Rock) 6 CLASSICS M (música Clássica)

6. BOTÕES RW/FF (VOLTAR/AVANÇAR) PROGRAMA

Se estiver no modo FITA, prima o botão RW (voltar) ou FF (avançar) para voltar ou avançar de modo rápido a fita e no modo inverso, prima um deles para parar a marcha rápida. Se estiver no modo FITA, prima-os juntos ao mesmo tempo para mudar a fita de um lado para o outro.

7. AF [FREQUÊNCIAS ALTERNATIVAS]

Ao premer de modo rápido, o modo de comutação AF é escolhido e o estado do modo de comutação AF é mostrado pelo segmento AF no visor de indicações Segmento desligado: modo de comutação AF desligado. Segmento ligado: modo de comutação AF ligado e possui informações RDS. Segmento a piscar: modo de comutação AF seleccionado, mas a informação RDS ainda não foi recebida. Ao seleccionar o modo de comutação AF, o rádio verifica a intensidade do sinal de AF de modo contínuo. O intervalo do tempo de verificação de cada AF depende da intensidade de sinal da estação actual, de alguns minutos para uma estação forte para alguns segundos para a estação fraca.Toda vez que uma nova AF for mais forte que a estação actual, ele irá passar para esta freqüência por um pequeno espaço de tempo e uma NOVA FREQUÊNCIA é visualizada por 1-2 segundos. Como o tempo de silêncio da comutação AF ou o tempo de comutação é muito curto, é quase que inaudível no caso de um programa normal. Ao premer por um longo tempo, activa-se ON/OFF (liga/desliga) do modo regional. MODO REGIONAL LIGADO: A comutação AF ou o PI SEEK é implementado na estação que possui todos o códigos PI que são os mesmos da estação actual. O REG do segmento individual é ligado também junto com a visualização REG ON no indicador numérico por alguns segundos. *Neste modo de visualização duplo, o segmento individual pode ser apagado no caso de tipo de espaço não suficiente do indicador. MODO REGIONAL DESLIGADO (OFF): O código regional no formato do código PI é ignorado quando a comutação em AF ou o PI SEEK é implementado. O REG do segmento individual é desligado junto com a visualização de REG OFF no indicador numérico por alguns segundos. 8.BOTÃO DE SINTONIA COM AUTO-BUSCA (AS/PS) Prima-o para ajustar todas as memórias das estações por 5 segundos, de cada vez, enquanto a memória digital e a freqüência irão piscar no LCD. Se o botão for premido por mais de 2 segundos, ele irá buscar a estação na faixa actual, depois irá gravar nas memórias de pré-ajuste. P 2

MANUAL DE INSTRUÇÕES

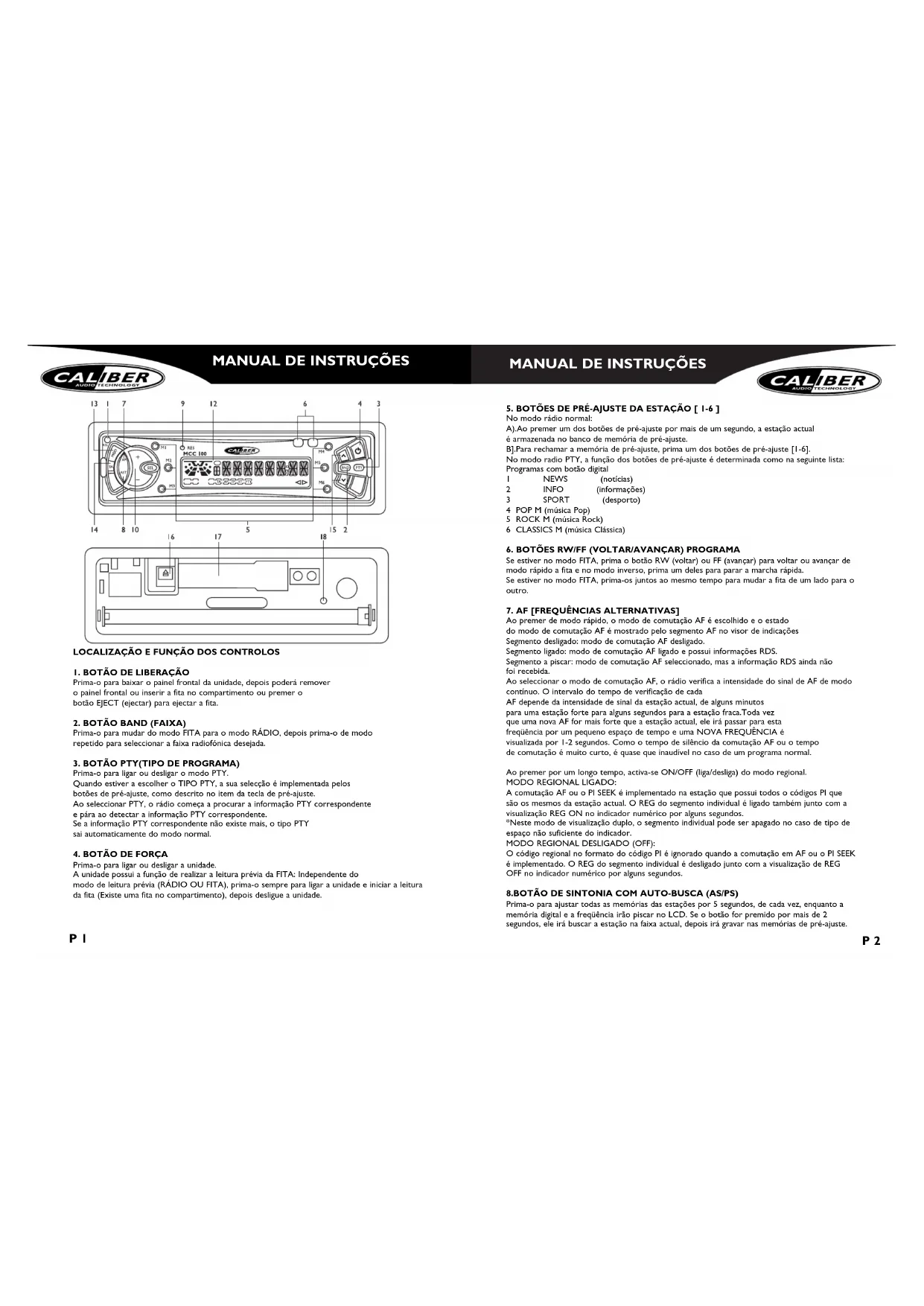

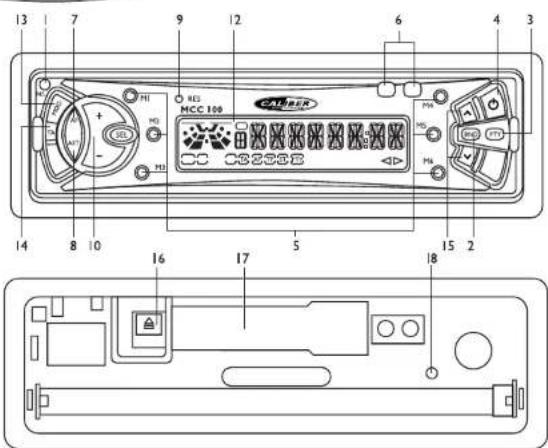

LOCALIZAÇÃO E FUNÇÃO DOS CONTROLOS

1. BOTÃO DE LIBERAÇÃO

Prima-o para baixar o painel frontal da unidade, depois poderá remover o painel frontal ou inserir a fita no compartimento ou premer o botão EJECT (ejectar) para ejectar a fita.

2. BOTÃO BAND (FAIXA)

Prima-o para mudar do modo FITA para o modo RÁDIO, depois prima-o de modo repetido para seleccionar a faixa radiofónica desejada.

3. BOTÃO PTY(TIPO DE PROGRAMA)

Prima-o para ligar ou desligar o modo PTY. Quando estiver a escolher o TIPO PTY, a sua selecção é implementada pelos botões de pré-ajuste, como descrito no item da tecla de pré-ajuste. Ao seleccionar PTY, o rádio começa a procurar a informação PTY correspondente e pára ao detectar a informação PTY correspondente. Se a informação PTY correspondente não existe mais, o tipo PTY sai automaticamente do modo normal.

Prima-o para ligar ou desligar a unidade. A unidade possui a função de realizar a leitura prévia da FITA: Independente do modo de leitura prévia (RÁDIO OU FITA), prima-o sempre para ligar a unidade e iniciar a leitura da fita (Existe uma fita no compartimento), depois desligue a unidade. P 1

MANUAL DE INSTRUÇÕES

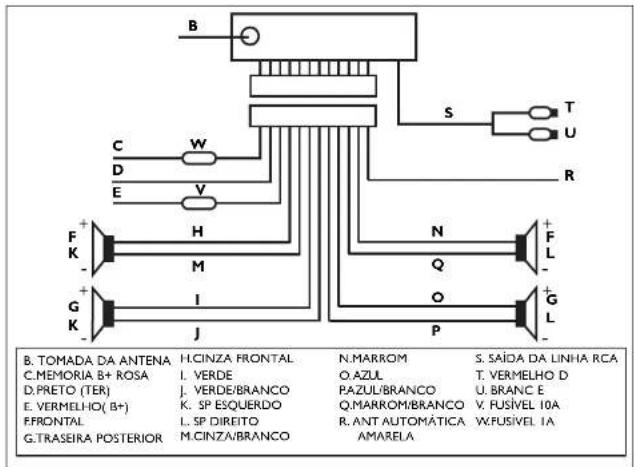

MCC 100manual 22-06-2004 08:46 Pagina 31ESPECIFICAÇÕES GERAIS Fonte de Energia da Unidade Principal DC 13.8 Volts.Terra Negativo Consumo de corrente 10A MAX Força de Saída Máxima 35W X 4 Dimensão da Unidade 178(L) x 160(P) x 50(A)

Amplitude de Freqüência 87.5MHz - 108MHz

Amplitude de Freqüência 522KHz - 1620KHz P 4

MANUAL DE INSTRUÇÕES

Ao completar-se a operação de auto-armazenamento, ele irá realizar o ajuste durante 5 segundos, de cada vez. Durante o ajuste da estação na memória, prima os botões digitais 1-6 para escolher e parar a função de varredura.

Prima-o para reintegrar o estado, se o programa encontrar-se distorcido. 10,11. BOTÕES DE AJUSTE E MODO DO SOM Prima o botão SEL repetidamente para seleccionar um modo de BASS,TRE, BAL, FADER e VOL(padronizado) e depois prima o botão + ou – para ajustar o nível do modo seleccionado. 12.LCD (INDICADOR DE CRISTAL LÍQUIDO) 13.MODO Prima-o para mudar o modo RÁDIO para o modo LEITURA DA FITA. 14.BOTÃO FUNÇÃO TA [AVISO DE TRÁFEGO] Ao premer-se de modo breve, activa-se modo TA, ligando ou desligando-o (on/off). Quando o modo TA estiver ligado e o aviso de tráfego for transmitido: 1).Com a unidade no modo FITA, será comutado para o modo rádio temporariamente. 2).Conversão temporária para uma estação ligada EON quando o EON detecta um aviso de trá- fego neste outro programa. 3).Se o nível de volume encontra-se no mínimo, ele será aumentado até o ponto mínimo. Mas, se o usuário tiver mudado o nível do volume que encontrava-se superior ao ponto mínimo (nível de volume TA min.), ele será ajustado no último nível. Ao premer de modo mais longo, o modo TA SEEK ligado/desligado (on/off) e TPST LIGADO/DESLIGADO (ON/OFF) irão ser visualizados no LCD. Se a estação sintonizada por último não receber a informação TP por 5 segundos, o rádio volta a sintonizar a próxima estação que não é a mesma estação (PI) da última, mas que apresenta a informação TP. No modo de busca TA, a estação actual pode ser mudado para uma estação completamente dife- rente por causa das unidades de busca da estação TP, quando a intensidade do campo da estação actual estiver muito fraca ou a estação actual não apresentar o sinal TP.

15.BOTÕES DN OU SINTONIA

No modo RÁDIO, prima os botões de modo ^ ou v rápida e repetidamente para sintonizar para cima ou para baixo, na estação de rádio desejada. Prima os botões ^ ou v e mantenha premido por mais cerca de 2 segundos para sintonizar de modo automático para cima ou para baixo a estação de rádio com sinal forte.

No modo FITA, prima esta tecla para a leitura da fita e para ejectar a fita do compartimento de cassete.

17.COMPARTIMENTO DO CASSETE

18. LÂMPADA DE SINAL DO PAINEL

Esta lâmpada irá piscar enquanto retira-se o painel frontal do chassi, depois de ligar a alimentação eléctrica. P 3

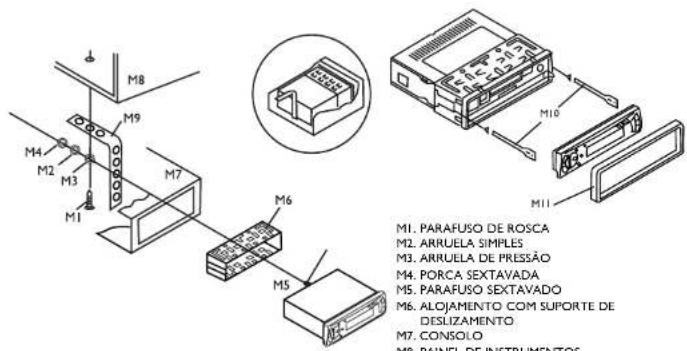

MCC 100manual 22-06-2004 08:46 Pagina 33NOTA: Se deseja-se retirar o CHASSI do ALOJAMENTO COM SUPORTE DE DESLIZAMENTO, remo- va o CONTORNO PLÀSTICO, depois as duas PLACAS CHAVES nas laterais esquerda e direita do chassi, como mostrado na figura acima.

PRECAUÇÕES E MANUTENÇÃO

1.Esta unidade é designada só para operação com terra negativo. O equipamento pode ser usado de modo seguro, se o terminal negativo da bateria estiver conectado ao metal do trabalho em metal do veículo. 2.Não use alti-falantes com impedância inferior a 4 ohms e permita que os fios do alti-falante sejam reduzidos juntos quando a unidade estiver ligada. De outro modo, pode-se sobrecarregar ou queimar a fase do amplificador de força. 3.Se o interior do carro estiver extremamente quente, como depois de estacioná-lo ao sol, não use o leitor até que o carro tenha sido dirigido por um pouco para que o seu interior venha a resfriar-se. 4.Cuide da sua fita cassete para preservar a qualidade das gravações. Não permita que sejam expostas a luz directa do sol. Guarde-as em um local protegido da sujidade e da poeira e evite segurá-las com as mãos sujas ou oleosas. Mantenha-as também afastadas de magnetos e motores com qualquer tipo de magnetos perma- nentes. 5.Não é aconselhável usar fitas cassete maiores que C-60 (30 minutos por lado) nos leitores de automóveis, pois a fita é muito fina e tende a enrolar facilmente. Sempre remova a fita do seu toca fitas, assim que acabar de usá-la. 6.O eixo giratório e a cabeça da fita devem ser limpos a cada seis meses com um pano macio ou um pedaço de estopa de algodão, molhado com álcool. Isto servirá para manter a riqueza e a nitidez do som e para evitar perda do volume. Não use chave de fenda ou haste de metal ou ferro ao fazer a limpeza.Veja a ilustração. 7.Um fita cassete desenrolada livremente irá danificar-se. Para usar esta fita, aperte como mostra- do na Fig.2. Uma fita cassete enrolada sem cuidado irá causar uma pressão desnecessária na fita, o que causará a ejecção da fita durante o seu funcionamento. Como prevenção, rebobine a fita através das funções rebobinar ou avançar. P 6

MANUAL DE INSTRUÇÕES

CUIDADO: Não instale o painel removível, antes de ligar a fiação. 1.A unidade é designada para um terminal negativo da bateria, o qual está ligado no metal do veí- culo. Por favor, confirme-o antes da instalação.

2. Se o interior do carro estiver extremamente quente, como depois de estacioná-lo ao sol, não

use o leitor até que o carro tenha sido dirigido um pouco para resfriar o seu interior.

3. Prima o botão RELEASE (LIBERAR) para liberar o painel frontal (veja fig.1), depois retire o pai-

nel frontal (veja fig.2) e coloque-o na caixa de protecção (veja fig.3) para mantê-lo seguro.

4. Instale o painel frontal de volta no seu suporte e depois empurre-o de volta para a posição de

leitura (veja fig.4). NOTA: Apesar de existirem alguns tipos de sistema de alti-falantes, deve-se usar 4 ohms de impedância do alti-falante para reduzir a distorção durante o nível de volume alto. INSTALAÇÃO

1. Escolha o local de montagem de forma que não venha a interferir na função de condução normal

2. Evite instalar a unidade em locais sujeitos à sujidade, poeira, vapor, alta temperatura e vibração

3. Por favor, instale os apêndices fornecidos pelo fabricante.

M6. ALOJAMENTO COM SUPORTE DE
