MANUALE UTENTE MCC 100 CALIBER

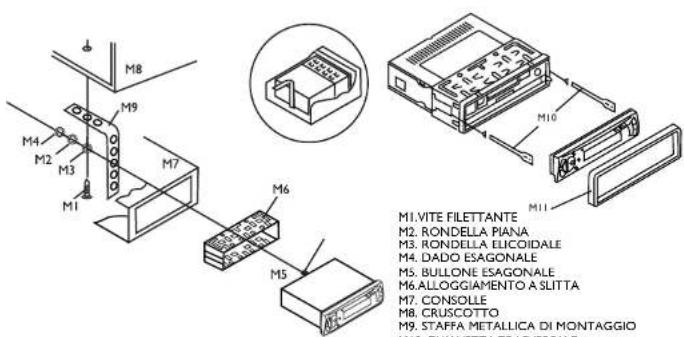

M10.TASTENPLATTE M 11. KUNSTSTOFFVERZIERUNG D 6 MCC 100manual 22-06-2004 08:46 Pagina 175. PULSANTI DI PRESELEZIONE DELLE STAZIONI [ 1-6 ] In modalità radio: A).Tenendo premuto uno dei pulsanti di preselezione per più di un secondo, la stazione corrente viene memorizzata. B].Per richiamare una memoria preimpostata premere uno dei pulsanti di preselezione [1-6]. In modalità radio PTY la funzione dei pulsanti di preselezione è la seguente:

6. PULSANTI DI PROGRAMMAZIONE RW/FF (Avvolgimento e avanzamento veloci)

Con l'apparecchio in modalità TAPE premere i pulsanti RW o FF per riavvolgere o fare avanzare velocemente la cassetta, quindi ripremerli per interrompere tali movimenti. Premere tali pulsanti contemporaneamente per passare da un lato all'altro della cassetta. Numero pulsante Programma 1 NEWS 2 INFO 3 SPORT 4 POP M 5 ROCK M 6 CLASSICS M

7. AF [FREQUENZE ALTERNATIVE]

Premere tale pulsante brevemente per selezionare la modalità AF. Sul display vengono visualizzate le lettere AF. Dicitura AF non presente: modalità AF disattivata. Dicitura AF presente: modalità AF attiva con informazioni RDS. Dicitura AF lampeggiante: la modalità AF è stata attivata ma le informazioni RDS non sono ancora state ricevute. Una volta attivata la modalità AF la radio verifica continuamente l'intensità del segnale AF. Il controllo AF avviene con frequenza che dipende all'intensità del segnale della stazione che si sta ascoltando, da pochi minuti per una stazione forte a pochi secondi per una debole. Ogni volta che una nuova AF è più forte di quella di cui si è all'ascolto l'apparecchio sintonizza tale frequenza molto velocemente e viene visualizzata la dicitura NEW FREQUENCY per 1-2 secondi. Il passaggio alle AF o la loro verifica è molto veloce e l'attimo di silenzio che comporta tali operazioni è inudibile in caso di programma normale. Premendo a lungo il pulsante viene attivata la modalità regionale (REGIONAL MODE). MODALITÀ REGIONALE ATTIVA: La commutazione AF o PI SEEK viene aggiunta alla stazione che dispone di tutti i codici PI di quella che si sta ascoltando. La dicitura REG viene visualizzata unitamente a REG ON nel display numerico per alcuni secondi. *In questo caso di doppia visualizzazione, la prima dicitura può essere cancellata in caso di spazio insufficiente per la visualizzazione. MODALITÀ REGIONALE DIATTIVATA: Il codice regionale sotto forma di codice PI viene ignorato con le modalità AF o PI SEEK attivate. La dicitura REG si spegne quando viene visualizzata la dicitura REG OFF sul display numerico per alcuni secondi.

8. PULSANTE DI RICERCA AUTOMATICA DELLA SINTONIA (AS/PS)

Premendo tale pulsante vengono scansionate tutte le memorie e riprodotte le stazioni memoriz- zate per 5 secondi ognuna e sul display il numero della memoria e la frequenza lampeggeranno. Premendo tale pulsante per più di due secondi si avvierà la ricerca di stazioni sulla banda in cui ci IT 2 MANUALE D'ISTRUZIONI

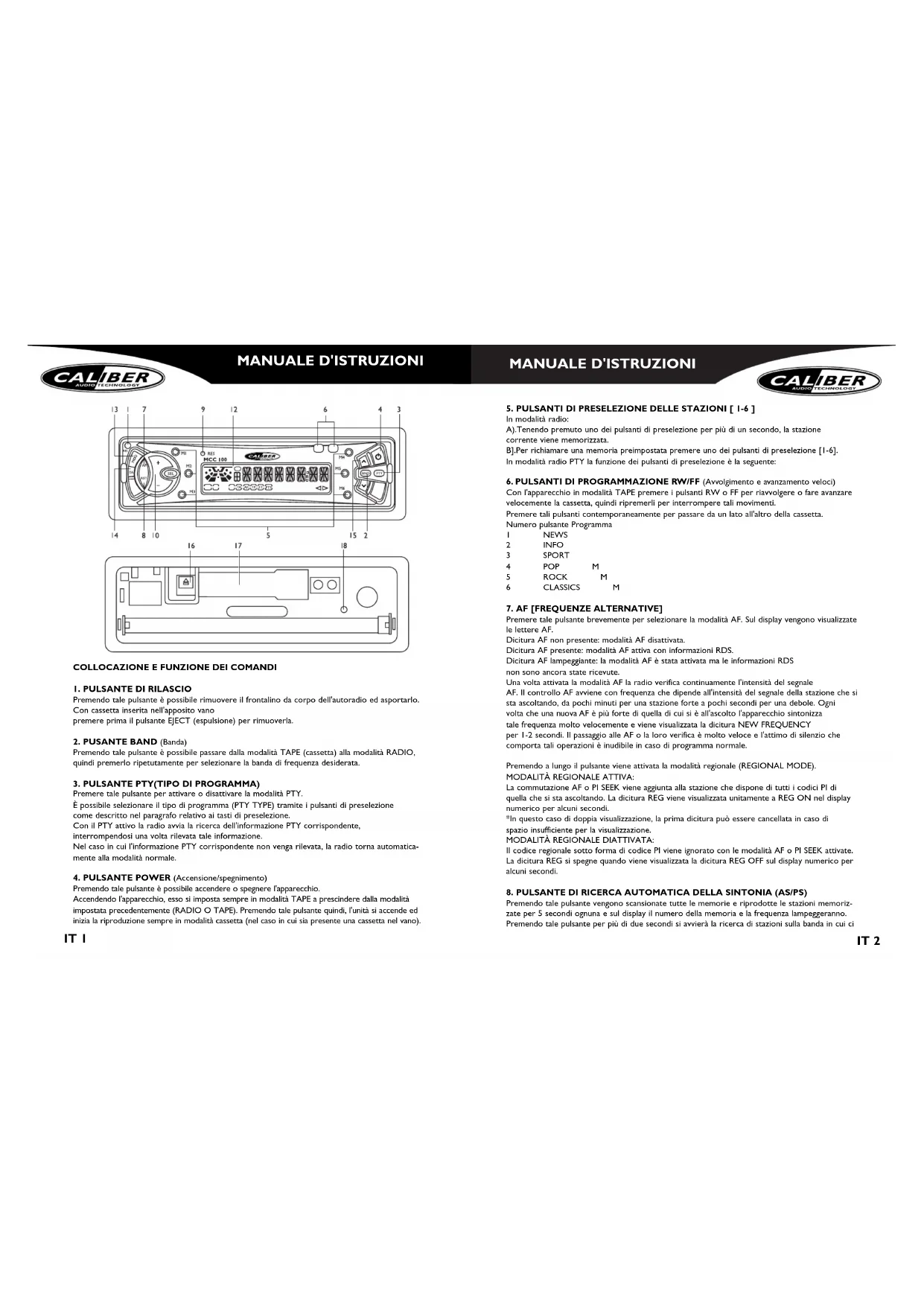

COLLOCAZIONE E FUNZIONE DEI COMANDI

1. PULSANTE DI RILASCIO

Premendo tale pulsante è possibile rimuovere il frontalino da corpo dell'autoradio ed asportarlo. Con cassetta inserita nell'apposito vano premere prima il pulsante EJECT (espulsione) per rimuoverla.

2. PUSANTE BAND (Banda)

Premendo tale pulsante è possibile passare dalla modalità TAPE (cassetta) alla modalità RADIO, quindi premerlo ripetutamente per selezionare la banda di frequenza desiderata.

3. PULSANTE PTY(TIPO DI PROGRAMMA)

Premere tale pulsante per attivare o disattivare la modalità PTY. È possibile selezionare il tipo di programma (PTY TYPE) tramite i pulsanti di preselezione come descritto nel paragrafo relativo ai tasti di preselezione. Con il PTY attivo la radio avvia la ricerca dell'informazione PTY corrispondente, interrompendosi una volta rilevata tale informazione. Nel caso in cui l'informazione PTY corrispondente non venga rilevata, la radio torna automatica- mente alla modalità normale.

4. PULSANTE POWER (Accensione/spegnimento)

Premendo tale pulsante è possibile accendere o spegnere l'apparecchio. Accendendo l'apparecchio, esso si imposta sempre in modalità TAPE a prescindere dalla modalità impostata precedentemente (RADIO O TAPE). Premendo tale pulsante quindi, l'unità si accende ed inizia la riproduzione sempre in modalità cassetta (nel caso in cui sia presente una cassetta nel vano). IT 1 MANUALE D'ISTRUZIONI MCC 100manual 22-06-2004 08:46 Pagina 1918. SPIA DI SEGNALE DEL PANNELLO Questa spia lampeggia togliendo il frontalino dal telaio dopo avere collegato l'alimentazione. SPECIFICHE TECNICHE DATI GENERALI Tensione d'alimentazione dell'unità principale DC 13.8 Volt. Negativo a terra Assorbimento 10A MAX Potenza massima d'uscita 35W X 4 Dimensioni 178(L) x 160(P) x 50(A) SEZIONE FM Gamma di frequenza 87.5MHz - 108MHz SEZIONE AM Gamma di frequenza 522KHz - 1620KHz IT 4 MANUALE D'ISTRUZIONI si trova, memorizzandole nelle preselezioni. Una volta completata l'operazione, ogni stazione memorizzata sarà riprodotta per 5 secondi ognuna. Durante la scansione, premendo i pulsanti da 1 a 6 è possibile avviare ed interrompere la scansione. 9.PULSANTE RESET Premendo tale pulsante è possibile ripristinare lo stato originale quando vi sono problemi nel sistema. 10,11. PULSANTI PER L'IMPOSTAZIONE DELLA MODALITÀ E LA REGOLAZIO-

Premendo ripetutamente il pulsante SEL per selezionare BASS (Bassi),TRE (alti), BAL (bilancia- mento), FADER (diffusori anteriori o posteriori) e VOL (impostato di default) quindi premere il pulsante + o - per regolare il livello del modo selezionato. 12.LCD (DISPLAY A CRISTALLI LIQUIDI) 13.MODE (Modo) Premendo tale pulsante è possibile passare dalla modalità TAPE PLAY (cassetta) a RADIO. 14.Pulsante funzione TA [ANNUNCI RELATIVI AL TRAFFICO] Premendo brevemente tale pulsante la modalità TA viene attivata o disattivata. Con la modalità TA attivata in caso di trasmissione di un annuncio relativo al traffico: 1). Se l'apparecchio è in modalità TAPE esso passerà temporaneamente alla modalità radio. 2).Esso passa temporaneamente ad una stazione EON quando l'EON riceve un annuncio relativo al traffico su un'altra stazione. 3). Se il livello del volume si trova al di sotto della soglia di silenziamento, esso sarà portato a tale soglia. Nel caso in cui l'utente abbia impostato il volume ad un livello superiore alla soglia di udibilità (min. livello del volume TA) esso sarà portato all'ultimo livello impostato. Tenendo premuto a lungo tale pulsante sul display LCD saranno visualizzate le scritte TA SEEK on/off e TPST ON/OFF. Nel caso in cui una stazione nuova non riceva l'informazione TP per 5 secondi, la radio si sinto- nizza sulla prossima stazione con PI diversa dall'ultima ma che dispone dell'informazione TP. Nella modalità di ricerca TA la stazione che si sta ascoltando può essere cambiata e può essere impostata una diversa poiché l'apparecchio ricerca le stazioni TP quando il segnale di ricezione di quella corrente è molto basso o quando la stazione corrente non dispone del segnale TP.

15.PULSANTI DI SINTONIA UP - DN

In modalità RADIO premere brevemente e ripetutamente il pulsante ^ o v per sintonizzare manualmente la stazione desiderata.Tenendo premuto il pulsante ^ o v per più di due secondi vengono sintonizzate automaticamente le stazioni con il segnale più forte salendo o scendendo di frequenza.

16. PULSANTE EJECT (espulsione cassetta)

Con l'apparecchio in modalità TAPE premere questo pulsante per interrompere la riproduzione e rimuovere la cassetta dall'apposito vano. 17.VANO CASSETTE IT 3 MANUALE D'ISTRUZIONI

MCC 100manual 22-06-2004 08:46 Pagina 21NOTA: Se desiderate estrarre il TELAIO dall'ALLOGGIAMENTO A SLITTA, rimuovete IL PROFILO ESTERNO IN PLASTICA ed inserite le due CHIAVETTE TRASVERSALI sul lato sinistro e destro del telaio come illustrato sopra.

PRECAUZIONI E MANUTENZIONE

.1.L'apparecchio è concepito unicamente per essere utilizzato con negativo a terra. Esso può essere utilizzato in sicurezza se il terminale negativo della batteria è collegato alla carrozzeria del veicolo. 2.Non utilizzate diffusori con impedenza inferiore a 4 Ohm ed assicuratevi che i cavi dei diffusori siano cortocircuitati quando l'apparecchio viene acceso. In caso contrario si possono verificare sovraccarichi o può danneggiarsi lo stadio finale dell'appa- recchio. 3.Nel caso in cui l'interno dell'auto sia molto caldo come accade dopo che quest'ultima è stata parcheggiata al sole, non utilizzate il lettore finché non si sarà avviata la marcia e l'interno si sarà raffreddato.

4. Conservate con cura le Vostre cassette per mantenerne intatta la qualità della registrazione.

Non esponetele direttamente al sole. Conservatele in luogo protetto dalle impurità e dalla polve- re e non maneggiatele con mani grasse o unte. Inoltre, conservatele lontano dal magneti e motori di tipo magnetico permanente.

5. Si sconsiglia di utilizzare cassette superiori a C-60 (30 minuti per lato)

in lettori da auto poiché il nastro è troppo sottile e tende ad incastrarsi. Rimuovete sempre le cassette dall'apparecchio una volta terminata la riproduzione.

6. Pulire il rullo di trascinamento e la testina ogni sei mesi con un panno morbido o un tampone

di ovatta imbevuto di alcool. In questo modo potrete avere un suono potente e chiaro ed evitare la perdita di volume. Non utilizzate cacciaviti o barrette in ferro per effettuare la pulizia di cui sopra.Vedi figura.

7. Nel caso in cui la bobina di una cassetta sia lenta il nastro viene danneggiato. Prima di utilizzare

tale cassetta, avvolgetela in modo da renderla più compatta come illustrato in Fig2. Una cassetta avvolta in maniera errata provoca una pressione inutile sul nastro e questo può provocare l'es- pulsione della cassetta durante la riproduzione.Al fine di evitare tale problema riavvolgete il nastro utilizzando il "fast forward (avanzamento rapido) o il rewind (avvolgimento rapido). MANUALE D'ISTRUZIONI ATTENZIONE: Non montare il frontalino prima di collegare i cavi.

1. L'apparecchio è concepito per essere utilizzato con il terminale negativo della batteria collegato

alla carrozzeria dell'auto.Accertatevi che vi sia tale connessione prima di procedere all'installazione.

2. Nel caso in cui all'interno l'auto è molto calda come accade dopo che essa è stata parcheggia-

ta al sole, non utilizzate il lettore finché non si sarà avviata la marcia e l'interno si sarà raffreddato.

3. Premete il pulsante RELEASE per rimuovere il frontalino (vedi fig.1) e quindi estraetelo

(vedi fig.2) ed inseritelo nella custodia protettiva (vedi fig.3).

4. Per inserire il frontalino riposizionatelo nella sede e premetelo portandolo in posizione pronta

per il funzionamento (vedi fig.4). NOTA: Vi consigliamo di utilizzare diffusori con impedenza di 4 Ohm al fine di ridurre la distorsione durante l'ascolto ad alto volume. INSTALLAZIONE

1. Scegliete il punto di montaggio dell'apparecchio in modo che esso non disturbi la guida

2. Non installate l'unità in punti in cui sarebbe esposta a sporco, polvere, vapore, temperature ele-

vate e vibrazioni eccessive. 3.Vi raccomandiamo di installare le appendici fornite dal costruttore. IT 5 MANUALE D'ISTRUZIONI
