GEBRUIKSAANWIJZING MCC 100 CALIBER

M 11. PLASTTRIM MCC 100manual 22-06-2004 08:46 Pagina 41MCC 100manual 22-06-2004 08:46 Pagina 43MCC 100manual 22-06-2004 08:46 Pagina 45MCC 100manual 22-06-2004 08:46 Pagina 47MCC 100manual 22-06-2004 08:46 Pagina 49MCC 100manual 22-06-2004 08:47 Pagina 51MCC 100manual 22-06-2004 08:47 Pagina 535.PRESET STATION KNOPPEN[1-6] In normale radio modus: A) Wanneer een van de preset knoppen langer dan een seconde wordt ingedrukt, wordt het huidige station opgeslagen in het geheugen. B) Om een van de preset stations op te vragen, druk op een van de knoppen [1-6]. In PTY radio modus, kunnen de preset knoppen als volgt worden ingesteld:

6. RW/FF PROGRAM BUTTONS

Wanneer het toestel in cassette-modus staat, druk op de RW of FF knop om de cassette snel terug- of vooruit te spoelen, en druk deze weer in om het terug- of vooruit spoelen te stoppen. Wanneer het toestel in cassette-modus staat, druk de RW en FF knop tegelijkertijd in om van de ene zijde naar de andere zijde van de cassette over te schakelen.

Wanneer deze kort wordt ingedrukt, wordt de AF overschakel modus geselecteerd en de staat van de AF overschakel modus wordt weergegeven door het AF segment in het display. Segment uit:AF overschakel modus uit. Segment aan:AF overschakel modus aan en RDS informatie. Segment knippert:AF overschakel modus is geselecteerd, maar de RDA informatie is nog niet ontvangen. Wanneer de AF overschakel modus is geselecteerd, controleert de radio constant de signaal- sterkte van AF. De interval van de controle van iedere AF hangt af van de signaalsterkte van het huidige station, van een paar minuten voor een sterk station tot enkele seconden voor een zwak station.Wanneer een AF sterker is dan een huidig station wordt er voor zeer korte tijd over- geschakeld op die frequency, en wordt NEW FREQUENCY weergegeven voor 1-2 seconde. Omdat de mute tijd van AF overschakelen of tijdcontrole erg kort is, is het nauwelijks waarneem- baar bij het normale programma. Wanneer deze lang wordt ingedrukt, is hij geactiveerd op regionale modus aan/ uit. Regionale mode aan: AF overschakelen of PI SEEK is geïmplementeerd op het station waar alle PI codes gelijk zijn aan die van het huidige station. REG van het individuele segment is ingeschakeld waarbij REG ON enkele seconden op het numerieke display verschijnt. *In deze dubbele weergave modus, kan een individueel teken wegvallen wanneer er niet genoeg display ruimte voor de weergave is. Regionale modus uit: De regionale code in het formaat van PI code wordt genegeerd wanneer AF overschakelen of PI SEEK geselecteerd is. REG of het individuele segment wordt uitgeschakeld waarbij REG OFF enkele seconden op het numerieke display verschijnt. NL 2 GEBRUIKSAANWIJZING

Druk deze knop in om het frontpaneel los te maken van de unit, nu kunt u het frontpaneel verwijderen of een cassette in de unit plaatsen. Om een cassette te verwijderen drukt u op de EJECT knop.

Druk deze knop in om te wisselen van cassette modus naar RADIO modus. Druk vervolgens herhaaldelijk deze knop in om de gewenste radiofrequentie te selecteren.

3. PTY (PROGRAMMA TYPE) KNOP

Druk de PTY knop in om PTY modus in- of uit- te schakelen. Tijdens het selecteren van PTY, wordt de selectie bepaald door preset knoppen als ingesteld bij de voorinstellingen. Wanneer PTY geselecteerd is, begint de radio de corresponderende PTY informatie te zoeken, en stopt hiermee wanneer de corresponderende PTY informatie is gevonden. Als de corresponderende PTY informatie niet meer bestaat, gaat PTY automatisch over in de normale modus. 4.AAN/ UITKNOP Druk de aan/ uitknop in om het toestel in- of uit- te schakelen. Het toestel kiest automatisch voor cassette: ongeacht eerdere afspeelinstellingen (radio of cassette), druk de knop in om altijd te beginnen met het afspelen van de cassette (wanneer er zich een cassette in het toestel bevind) na het uitschakelen van het toestel. NL 1 GEBRUIKSAANWIJZING MCC 100manual 22-06-2004 08:47 Pagina 5518. PANEEL SIGNAAL LICHT Dit lichtje blijft knipperen nadat u na het inschakelen van de stroomaanvoer het frontpaneel van het chassis af haalt. ALGEMENE SPECIFICATIES Stroomaanvoer hoofdunit DC 13.8 Volts. Negatieve massa Stroom verbruik 10A MAX Maximaal output vermogen 35W X 4 Toestel afmetingen 178 (B) x 160 (D) x 50 (H) FM sectie Frequentie bereik 87.5MHz - 108MHz AM sectie Frequentie bereik 522KHz - 1620KHz NL 4 GEBRUIKSAANWIJZING

8.AUTOMATISCHE TUNING (AS/PS) KNOP

Druk deze knop in om alle ingestelde stations gedurende 5 seconden weer te geven, waarbij digi- taal geheugen en frequentie knippert op het LCD.Als de knop langer dan 2 seconde wordt inge- drukt, zoekt het een station op de huidige frequentieband, en deze wordt vervolgens in het pre- set geheugen opgeslagen. Wanneer de automatische opslag compleet is, wordt het automatisch elke 5 minuten uitgevoerd. Gedurende dit proces, drukt u de digitale knoppen 1-6 om het station te selecteren en het scannen te stoppen.

Druk de reset knop in om terug te gaan naar de originele instellingen.

10,11 GELUID MODE EN AANPASSINGSKNOPPEN

Druk de SEL knop herhaaldelijk in om een van de modussen BASS,TRE, BAL, FADER of VOL(standaard) te selecteren, vervolgens kunt u met de + en – knop het juiste level instellen van de geselecteerde modus. 12.LCD (Liquid Crystal Display)

Druk deze in om van Radio modus over te schakelen naar Tape play modus.

14.TA FUNCTIE [TRAFFIC ANNOUNCEMENT] KNOP

Wanneer deze kort wordt ingedrukt wordt TA modus aan- of uitgezet.Wanneer de TA modus aan staat en verkeersinformatie wordt uitgezonden: 1).Wanneer het toestel in tape modus staat zal het tijdelijk overschakelen naar radio modus. 2). Er wordt tijdelijk overgeschakeld naar een EON ondersteunend station wanneer EON verkeers- informatie detecteert op dit station. 3). Indien het volume lager is dan het standaardvolume, zal het volume wijzigen naar het standaardvolume Wanneer nieuw ingestelde stations 5 seconde lang geen TP informatie ontvangen, zal de radio naar het volgende station gaan welke niet hetzelfde kanaal (IP) als het laatste station heeft, maar welke wel de TP informatie heeft. In TA seek mode kan het huidige station veranderd worden naar een compleet ander station omdat het toestel TP station zoekt wanneer het signaal van het huidige station erg zwak is, of wanneer het huidige station geen TP signaal heeft.

15.TUNE UP OF DOWN KNOPPEN

In radio mode, druk ^ of v knop kort in en druk herhaaldelijk om handmatig naar boven of naar beneden te tunen voor het gewenste radio station. Houdt de ^ of v knop langer dan 2 seconden ingedrukt om automatisch te tunen naar radio stations met een sterk signaal.

Druk deze knop in als u tijdens tape mode de tape wilt stoppen en wanneer u de tape uit het toestel wilt verwijderen.

1. Dit toestel is alleen ontworpen voor gebruik met negatieve massa. Het toestel kan veilig wor-

den gebruikt wanneer de negatieve pool van de accu verbonden is met het chassis van de auto.

2. Gebruik geen luidsprekers met een impedantie minder dan 4Ω, en zorg voor voldoende spe-

ling in de luidsprekerdraad.

3. Bij extreme hitte in de auto, bijvoorbeeld na langdurig parkeren in de volle zon, laat dan de

temperatuur dalen tot normaal niveau voordat u het toestel gaat gebruiken.

4. Ga zorgvuldig met uw toestel om, om de kwaliteit van de cassettes te handhaven. Stel de

cassettes niet bloot aan direct zonlicht. Bewaar ze in een schone, droge en stofvrije plaats en vermijd contact met vet en vuil. Bewaar ze niet in de buurt van magnetische velden en motoren.

5. Het is niet aan te raden om cassettes met een langere speelduur dan 60 minuten (30 minuten

per zijde) af te spelen op een autoradio. Dit in verband met de zeer dunne tape, welke makkelijk verstrengeld raakt in het toestel.Verwijder de cassette uit het toestel zodra het afspelen geeindigd is.

6. De bandspanningsregelaar en spoelen moeten iedere 6 maanden gereinigd worden met een

wattenstaafje of zachte doek, gedrenkt in alcohol.

7. Een los opgedraaide cassetteband zal beschadigen.Voordat u zo een cassette gebruikt kunt u

deze aandraaien zoals in figuur 2. Een onzorgvuldig opgedraaide cassette zal leiden tot onnodige druk op de cassette, wat resulteert in het uitspringen van de tape tijdens het afspelen. Om dit te voorkomen draait u de cassete weer op met de fastforward of de fast rewind functie. NL 6 GEBRUIKSAANWIJZING WAARSCHUWING: Plaats het afneembare frontpaneel niet voordat de bekabeling van het toestel is aangesloten.

1. Dit toestel is ontworpen voor aansluiting op negatieve massa van de accu, welke is bevestigd

aan het chassis van de auto. Controleer deze aansluiting goed voor verdere installatie.

2. Bij extreme hitte in de auto, bijvoorbeeld na langdurig parkeren in de volle zon, laat dan de

temperatuur dalen tot normaal niveau voordat u het toestel gaat gebruiken.

3. Druk eerst op de ontgrendel knop om het frontpaneel neer te laten klappen (fig. 1), verwijder

vervolgens het frontpaneel (fig. 2) en plaats het in het bijgeleverde beschermend doosje (fig. 3).

4. Plaats het frontpaneel terug in de beugels en druk het terug op zijn plaats.

LET OP: Het gebruikte luidspreker systeem moet een impedantie van 4Ω zijn om vervorming tijdens hoge tonen te kunnen reduceren. INSTALLATIE

1. Kies een bevestigingsplaats die het normaal besturen en functioneren van de auto niet kan

beïnvloeden. 2.Vermijd het installeren van dit toestel in een vieze, stoffige, vochtige of warme omgeving en vermijd ernstige vibraties.

3. Installeer dit toestel alleen met de bijgeleverde montagematerialen en bekabeling.

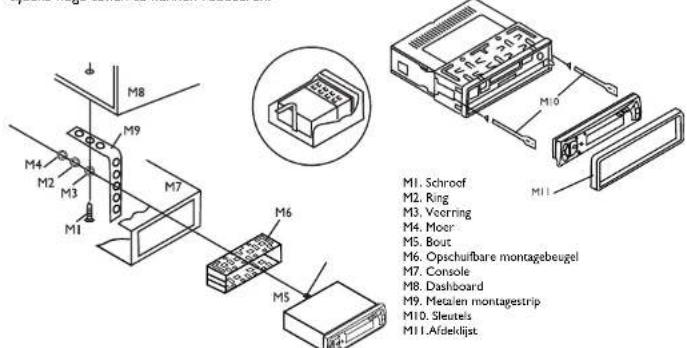

LET OP: Als u het chassis uit de bevestigingsbeugel wilt halen moet u eerst de afwerkrand verwijderen, vervolgens plaatst u de twee bijgeleverde sleutels links en rechts van het toestel en verwijderd u de unit zoals bovenstaande illustratie NL 5 GEBRUIKSAANWIJZING M1. Schroef M2. Ring M3. Veerring M4. Moer M5. Bout M6. Opschuifbare montagebeugel M7. Console M8. Dashboard M9. Metalen montagestrip M10. Sleutels M11.Afdeklijst MCC 100manual 22-06-2004 08:47 Pagina 59
