Intitulé	Description
Type d'appareil	Autoradio
Puissance de sortie	4 x 50 Watts
Compatibilité audio	MP3, WMA, WAV
Connectivité	Bluetooth, USB, AUX
Affichage	Écran LCD rétroéclairé
Fonctionnalités supplémentaires	Radio FM/AM, égaliseur 5 bandes, prise en charge des commandes au volant
Installation	Standard 1 DIN, installation facile
Maintenance	Nettoyage régulier de l'écran et des connecteurs, mise à jour du firmware si disponible
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Vérifier la compatibilité avec le véhicule avant l'achat

FOIRE AUX QUESTIONS - MCC 100 CALIBER

Comment réinitialiser l'autoradio CALIBER MCC 100 ?

Pour réinitialiser l'autoradio, appuyez simultanément sur les boutons 'Power' et 'Volume' pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi l'autoradio ne s'allume-t-il pas ?

Vérifiez que l'autoradio est correctement connecté à l'alimentation et que le fusible n'est pas grillé. Assurez-vous également que la batterie de votre véhicule est en bon état.

Comment connecter mon smartphone à l'autoradio CALIBER MCC 100 via Bluetooth ?

Activez le Bluetooth sur votre smartphone, puis allez dans les paramètres Bluetooth de l'autoradio. Sélectionnez 'CALIBER MCC 100' pour établir la connexion.

Quel type de fichiers audio l'autoradio prend-il en charge ?

L'autoradio CALIBER MCC 100 prend en charge les fichiers MP3, WMA et WAV.

Comment régler la qualité du son sur l'autoradio ?

Vous pouvez ajuster les paramètres de son dans le menu 'Audio' de l'autoradio. Utilisez les options d'égaliseur pour personnaliser les basses, les médiums et les aigus.

L'autoradio ne capte pas les stations radio. Que faire ?

Assurez-vous que l'antenne est correctement installée et connectée. Vous pouvez également essayer de faire une recherche automatique des stations dans le menu 'Radio'.

Comment mettre à jour le firmware de l'autoradio ?

Téléchargez la dernière mise à jour du firmware depuis le site officiel de CALIBER sur une clé USB, puis insérez la clé dans l'autoradio et suivez les instructions à l'écran.

L'autoradio ne lit pas ma clé USB. Que faire ?

Vérifiez que la clé USB est formatée en FAT32 et qu'elle ne dépasse pas 32 Go. Assurez-vous également que les fichiers audio sont dans un format compatible.

Comment régler l'affichage de l'heure sur l'autoradio ?

Accédez au menu 'Réglages', puis sélectionnez 'Horloge' pour ajuster l'heure et les paramètres d'affichage.

Puis-je utiliser l'autoradio avec un système de caméra de recul ?

Oui, l'autoradio CALIBER MCC 100 est compatible avec les systèmes de caméra de recul. Connectez la caméra à l'entrée dédiée et activez la fonction dans les réglages.

Que faire si l'écran tactile ne répond pas ?

Essayez de réinitialiser l'autoradio comme indiqué dans la première question. Si le problème persiste, vérifiez les connexions et envisagez de contacter le support technique.

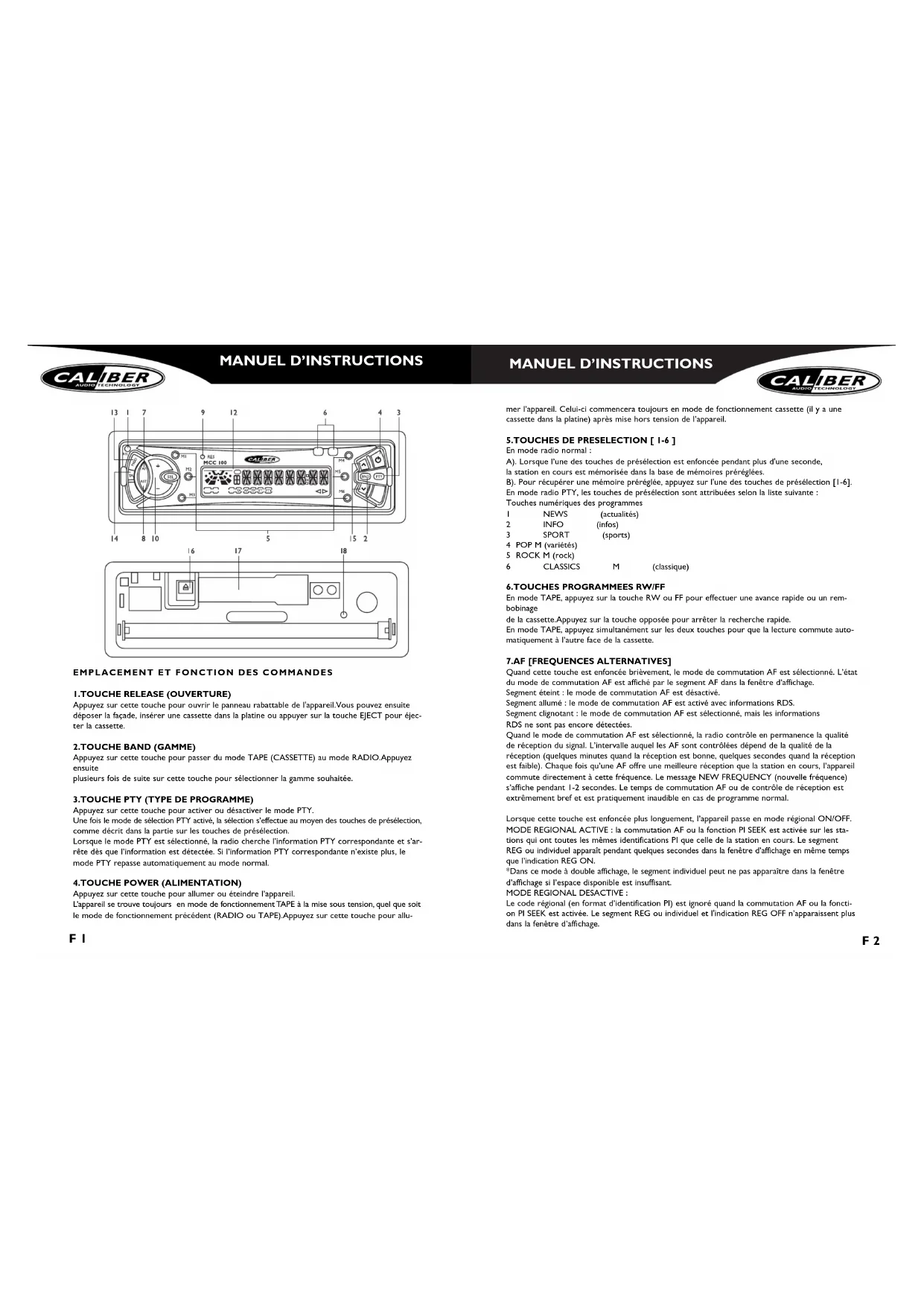

MODE D'EMPLOI MCC 100 CALIBER

Appuyez sur cette touche pour ouvrir le panneau rabattable de l'appareil. Vous pourrez ensuite déposer la façade, insérer une cassette dans la platine ou appuyer sur la touche EJECT pour ejecter la cassette.

2. TOUCHE BAND (GAMME)

Appuyez sur cette touche pour passer du mode TAPE (CASSETTE) au mode RADIO. Appuyez ensuite

Appuyez plusieurs fois de suite sur cette touche pour sélectionner la gamme souhaitée.

3. TOUCHE PTY (type de programme)

Appuyez sur cette touche pour activer ou désactiver le mode PTY. Une fois le mode de sélection PTY activé, la sélection s'effectue au moyen des touches de présélection, comme décrit dans la partie sur les touches de préselection. Lorsque le mode PTY est sélectionné, la radio cherche l'information PTY correspondante et s'arrête dès que l'information est détectée. Si l'information PTY correspondante n'existe plus, le mode PTY repasse automatiquement au mode normal.

4. TOUCHE POWER (alimentation)

Appuyez sur cette touche pour allumer ou éteindre l'appareil. L'appareil se trouve always en mode de fonctionnement TAPÉ à la mise sous tension, quels soit le mode de fonctionnement précédent (RADIO ou TAPER). Appuyez sur cette touche pour allu

allumer l'appareil. Celui-ci commencera en mode de fonctionnement cassette (il y a une cassette dans la platine) après mise hors tension de l'appareil.

5. Touches de preselection [1-6]

En mode radio normal : A). Lorsque l’une des touches de préélection est énoncée pendant plus d’une seconde, la station en cours est mémorisée dans la base de mémoires préenregistrées. B). Pour récupérer une mémoire préenregistrée, appuyez sur l’une des touches de présélection [1-6]. En mode radio PTY, les touches de présélection sont attribuées selon la liste suivante : Touches numériques des programmes

1 NEWS (actualités) 2 INFO (infos) 3 SPORT (sports)

4 POP M (variétés) 5 ROCK M (rock) 6 CLASSICS

M (classique)

6. Touches programmees rw/ff

En mode TAPE, appuyez sur la touche RW ou FF pour effectuer une avance rapide ou un remboinage de la cassette. Appuyez sur la touche opposée pour arrer la recherche rapide. En mode TEAP, appuyez simultanément sur les deux touches pour que la lecture commute automatique à l'autre face de la cassette.

7. AF [frequences alternatives]

Quand cette touche est enfoncée brièvement, le mode de commutation AF est sélectionné. L'état du mode de commutation AF est affiché par le segment AF dans la fenêtre d'affichage. Segment éteint : le mode de commutation AF est désactivé.

Segment allumé : le mode de commutation AF est activé avec informations RDS.

Segment clignotant : le mode de commutation AF est sélectionné, mais les informations RDS ne sont pas encore détectées.

Quand le mode de commutation AF est sélectionné, la radio contrôle en permanence la qualité de réception du signal. L'intervalle auquel les AF sont contrôlées dépend de la qualité de la réception (quelques minutes quand la réception est bonne, quelques secondes quand la réception est faible). Chaque fois qu'une AF offre une meilleure réception que la station en cours, l'appareil commute directement à cette fréquence. Le message NEW FREQUENCY (nouvelle fréquence) s'affiche pendant 1-2 secondes. Le temps de commutation AF ou de contrôle de réception est extrêmement bref et est également inaudible en cas de programme normal.

Lorsque cette touche est enforcée plus longuement, l'apparéil passe en mode régional ON/OFF. MODE REGIONAL ACTIVE : la commutation AF ou la fonction PI SEEK est activée sur les stations qui ont toutes les mêmes identifications PI que celle de la station en cours. Le segment REG ou individuel appraitpendant quelques secondes dans la fenêtre d'affchage en même temps que l'indication REG ON.

^ Dans ce mode à double affichage, le segment individuel peut ne pas apparaître dans la fenêtre d'affichage si l'espace disponible est insuffistant. MODE REGIONAL DESACTIVE:

Le code régional (en format d'identification PI) est ignoré quand la commutation AF ou la fonction PI SEEK est activée. Le segment REG ou individuel et l'indication REG OFF n'apparaissent plus dans la fenêtre d'affichage.

8. TOUCHE AUTO SEARCH TUNING (AS/PS) (balayage des stations préreglées)

Appuyez sur cette touche pour écouter une introduction de 5 secondes de chaque station mémorisée (le numéro de la mémoire et la fréquence clignotent dans la fenêtre d'affichage). Si la touche est enfoncée pendant plus de 2 secondes, l'appareil recherche les stations sur la bande en cours et les mémorise automatiquement dans la base des stations préréglées.

Lorsque l'opération de mémorisation automatique est terminée, l'appareil effectue automatiquement la mémoire toutes les 5 secondes. Pendant la mémoire, appuyez sur les touches numériques 1-6

pour sélectionner une station et arrêter la fonction de balayage.

9. TOUCHERESSET (Reinitialisation)

Appuyez sur cette touche pour rétablir le réglage original en cas de perturbations.

10,11. Mode AUDIO et touches d'ajustement

Appuyez plusieurs fois de suite sur la touche SEL pour Sélectionner les modes BASS, TRE, BAL, FADER

et VOL (mode par défaut) et appuyez ensuite sur la touche + ou - pour régler les valeurs du mode sélectionné.

13. Mode

Appuyez sur cette touche pour passer du mode de fonctionnement RADIO au mode de fonctionnement TAPE.

14. TOUCHE de fonction TA (informations routières)

Lorsque cette touche est enfoncée brièvement, l'appareil passe en mode TA (ON/OFF).

Quand le mode TA est activé et que des informations routières sont transmises :

Si l'appareil est en mode TAPE, il passera provisoirement au mode RADIO.

2). La station en cours passe provisoirement à une station EON lorsqu'EON détecte des infor

informations routières sur cette autre station.

3). Si le volume est inférieur à la valeur seul, le volume sera automatiquement réglé sur la valeur seul. Si l'utilisateur a réglé le volume sur une valeur supérieure à la valeur seul (niveau sonore minimal TA), le volume sera automatiquement réglé sur la même valeur.

Lorsque cette touche est enfoncée plus longuement, le mode TA SEEK est (dés)activé et TPST ON/OFF apparaît dans la fenêtre d'affichage.

Lorsqu'une station récemment symoniée ne reçoit pas d'informations TP pendant 5 secondes, la radio passe à la prochaine station qui n'a pas la même identification (PI) que celle de la dernière station, mais qui a des informations TP.

En mode de recherche TA, la station en cours peut être remplacée par une station totalement différente. L'appareil recherche en effet une autre station TP quand la puissance de réception de la station en cours devient faible ou que la station en cours n'a pas de signal TP.

15. Touches de syntonisation HAUT et BAS

En mode RAD, appuyez brièvement et plusieurs fois de suite sur la touche ou v pour syntoniser manuellement la station radio de votre choix. Appuyez sur la touche ou v et maintenez-la enfoncée pendant environ 2 secondes pour syntoniser automatiquement la station radio ayant le signal le plus puissant.

16. TOUCHE EJECT (ejection)

En mode TAPE, appuyez sur cette touche pour arrêter la lecture de la cassette et l'objet de la platine.

18. LAMPE TEMOIN De FACADE

Cette lampe témoins clignote lorsque la façade est retirée du châssis après mise en service.

Tension d'alimentation de l'unité principale DC 13.8 Volts. Mise à la terre négative

Puissance de sortie maxi 35W X 4

Dimensions 178(L) x 160(P) x 50(H)

SECTION FM

Fréquences de réception 87.5MHz - 108MHz

SECTION AM

Fréquences de réception 522KHz - 1620KHz

CÁBLAGE ISO

A. CÁBLAGE ISO B. PRISE ANTENNE C. MEMOIRE B +ROSE D. NOIR(TERRE)VERT E. ROUGE(B+) K. GAU F. PACADE L. VERT

G. ARRIERE ARRIERE H. FAÇADE GRIS I. VERT/BLANC K. GAUCHESP L. DROITE SP

M. GRIS/BLANC N. BRUN O. BLEU P. BLEU/BLANC V. FUSIBLE 10A O. BRUN/BLANC WEUSIBLEJA R. ANT AUTOJAUNE

Quel que soit le type de haut-parleurs que vous utilisez, vous ne devez recourir à une impédance de 4 pour réduire les distortions en cas de volume élevé.

ATTENTION: Ne pas placer la façade détachable avant la connexion des câbles.

1. éhicule. Vérifiez avant installation.
2. ètres pour refroidir l'intérieur avant d'utiliser le lecteur.

3. Appuyez sur la touche RELEASE pour faire basculer la façade vers le bas (voir Fig. 1), retirez ensuite la façade (voir Fig. 2) et déposez-la dans l’endroit de rangement destiné à cet effet (voir Fig. 3). 4. Replacez la façade avanc dans le réceptacle et

repoussez-la en position pour permettre

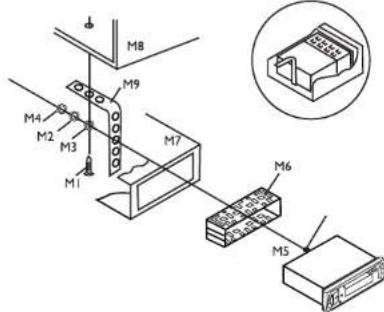

MI. VIS PARKER

M2. R ONDELLEPLATE

M3. R ONDELLE ELASTIQUE

M4. ECROU HEXAGONAL

M5. Boulon hexagonal

M6. RECEPTACLE

M7. CONSOLE

M8. T. ABFAUDEBOBD

M9. ATTACHE DE MONTAGE METALLIQUE

MIO ECUSSON

MIL. FINITION EXTERIELBE PLASTIQUE

La lecture (voir Fig. 4).

1. Installé que également les pièces jointes accompagnant le produit. REMARQUE:

Si vous voulez retirer le CHASSIS du RECEPTACLE, retirez le CONTOUR EN PLASTIQUE et insérez ensuite les deux ECUSONS dans les parties gauche et droite du chassis, comme indiqué dans l'illustration.

Precautions et entretien

1. Cet appareil est exclusivement conçu pour une mise à la terre négative. Côté équipement peut s'utiliser en toute sécurité si borne négative de la batterie est reliée à la masse du véhicule.
2. N'utilisez pas de haut-parleurs d'une impédance inférieure à 4 ohms. Évitez que les fils des haut-parleurs puissants se court-circuitent quand l'appareil est allumé. Vous risquez sinon de surcharger ou de brûler l'amplificateur de puissance.
3. ètres pour refroidir l'intérieur avant d'utiliser le lecteur.

4 Manipulez vos cassettes avec soin pour préserver la qualité sonore de vos enregistrements. Ne les exposez pas à la lumière directe du soleil. Rangez-les dans un endroit à l'abri de poussières et d'impuretés et évitez de les manipuler avec des mains grasses ou huileuses.

Tenez-les à l'écart d'aimants et de moteurs de type à aimant permanent.

5. Nous déconseillons l'utilisation de cassettes d'une durée de lecture supérieure à C-60 (30 minutes par face) dans les lecteurs auto : la bande magnétique devient trop fine et a tendance à s'enmêler facilement. Retirez toujours la cassette du lecteur lorsque la lecture est terminée. 6. Le galet d'entraînement et la tête de lecture doivent être nettoyés environ tous les six mois avec un chiffon doux ou un coton-tige imbibé d'alcool. Cette précaution permet de préserver la richesse et la clarté du son et d'éviter la perte de volume. N'utilisez pas de tournevis ou de tige métallique pour effectuer le nettoyage décrit ci-dessus. Voir illustration.

1. Une cassette mal rembobinée (lache) se dégrade. Avant d'utiliser une telle cassette, tendez la bande de la cassette de la façon indiquée par la Fig. 2. Une cassette mal tendue occasionne une pression inutile, causant l'éjection de la cassette pendant la lecture de la bande. En guise de prévention, vous pouvez rembobiner la cassette par avance ou rembobinage rapide.

6. Installation

1. Pour l'installation, CHOISSES un emplacement qui n'interférera pas avec la conduite normale du véhicule.
2. Evitez d'installer l'appareil dans un endroit pouvant accumuler des poussières ou des saletés, ainsi que dans des endroits sujets à de la vapeur, à des températures élevées ou à des vibrations excessives.
