BRUKSANVISNING MCC 100 CALIBER

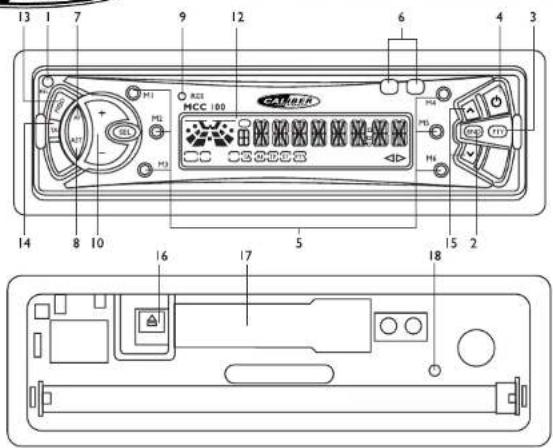

M11. GUARNIÇÃO EM PLÁSTICO EXTERNA MCC 100manual 22-06-2004 08:46 Pagina 355. KNAPPARNA FÖR FÖRINSTÄLLDA STATIONER [ 1-6 ] I normalt radioläge: A).När en av knapparna för förinställning trycks in under längre än en sekund, lagras aktuell station i minnet. B]. För att hämta en station från minnet trycker man på en av knapparna för förinställning [1-6]. I PTY-radioläge kommer funktionen med förinställda knappar att tilldelas enligt följande: Digitalknappsprogram 1 NYHETER 2 INFO 3 SPORT 4 POP M 5 ROCK M 6 KLASSIKER M

6. RW/FF PROGRAMKNAPPAR

I TAPE-läge trycker man på RW- eller FF-knappen för att spola bandet framåt eller bakåt, och tryck på deras motsvarighet för att stoppa spolningen. I TAPE-läge trycker man på båda dessa knappar samtidigt, för att byta från kassettens ena sida till den andra.

7.AF [ALTERNATIVA FREKVENSER]

Vid snabb tryckning väljs AF-växling och dess AF-läge visas i AF-segmentet på displayen. Segment på:AF-växling av. Segment av:AF-växling på och innehåller RDS-information. Segment blinkar:AF-växling har valts, men RDS-information har ännu inte mottagits. När AF-växling valts kontrollerar radion hela tiden AF-signalens styrka. Kontrolltidens intervall för respektive AF beror på den aktuella stationens signalstyrka, från några minuter för en stark station, till några sekunder för en svag station.Varje gång en ny AF är starkare än den aktuella stationen, växlar den tillfälligt över till den frekvensen och NEW FREQUENCY visas under 1-2 sekunder. Eftersom AF-växlingen är mycket snabb hörs det nästan inte alls. Vid långsam tryckning på knappen aktiveras regionalt läge ON/OFF. REGIONAL MODE ON: AF-växling eller PI SEEK implementeras för den station som har alla PI-koder och är samma som den aktuella stationen. REG för individuellt segment aktiveras samtidigt som REG ON visas på den numeriska displayen under några sekunder. *I detta läge med dubbel visning kan det hända att det individuella segmentet raderas, om det inte finns tillräckligt med utrymme på displayen. REGIONAL MODE OFF: Den regionala koden i form av PI-kod ignoreras när AF-växling eller PI SEEK implementeras. REG för individuella segment stängs av samtidigt som REG OFF visas på den numeriska displayen under några sekunder.

8. KNAPPEN FÖR AUTOSÖKNING(AS/PS) AV KANALER

Tr yck på den för att spela upp alla kanaler i minnet under 5 sekunder vardera, medan minnets nummer och frekvensen blinkar på displayen. Om knappen trycks ner under mer än två sekunder, kommer den att söka stationer på aktuellt band, och sedan spara in detta på de förinställda min- nesplatserna. När den automatiska lagringen utförts kommer de automatiskt att spelas upp under 5 sekunder. Medan minnesstationen spelas upp trycker du på siffertangenterna 1-6 för att välja och stoppa sökningsfunktionen. S 2 INSTRUKTIONSHANDBOK

Tr yck på den för att vika loss panelen från enheten. Sedan kan du ta bort frontpanelen helt eller så kan du sätta i kassetten i utrymmet eller trycka på EJECT-knappen för att plocka ur kassetten.

Tr yck på den för att växla mellan RADIO och TAPE.Tryck sedan på den upprepade gånger för att välja önskat radioband.

3. PTY (PROGRAMTYP)-KNAPPEN

Tr yck på den för att starta eller stänga av PTY-läget. Vid val av PTY TYPE, implementeras valet med förinställda knappar som beskrivs i avsnittet för desamma. När PTY väljs, börjar radion söka motsvarande PTY-information, och stannar om motsvarande PTY-information hittas. Om motsvarande PTY-information inte existerar längre, avbryts PTY-läget automatiskt till normalläge.

Tr yck på den för att starta eller stänga av enheten. Enheten har en funktion som alltid spelar upp kassetten (TAPE):Trycker du på den kommer den oavsett föregående uppspelningsläge (RADIO ELLER TAPE) alltid att starta med kassettuppspelning (om det finns en kassett i utrymmet) efter att enheten startats. S 1 INSTRUKTIONSHANDBOK MCC 100manual 22-06-2004 08:46 Pagina 37SPECIFIKATIONER ALLMÄNT Strömförsörjning till huvudenheten Likström 13,8 Volt. Negativ jord Strömförbrukning 10A MAX Maximal utmatningseffekt 35W X 4 Enhetens mått 178 (B) x 160 (D) x 50 (H) FM-DEL Frekvensomfång 87,5 MHz - 108 MHz AM-DEL Frekvensomfång 522 KHz - 1620 KHz S 4 INSTRUKTIONSHANDBOK

9. ÅTERSTÄLLNINGSKNAPP

Tr yck den för att återställa enheten när programmet störts. 10,11. KNAPPAR FÖR LJUDLÄGE OCH JUSTERING Tr yck på SEL-knappen upprepade gånger för att välja BASS,TRE, BAL, FADER och VOL (standard), och tryck sedan på + eller - knappen för att justera det valda lägets nivå.

Tr yck på den för att växla mellan TAPE PLAY och RADIO.

14. KNAPP FÖR TA-funktion [TRAFIKMEDDELANDE]

Tr yck på knappen snabbt för aktivering eller avaktivering av TA-läge. När TA-läge är aktiverat och ett trafikmeddelande sänds: 1). Kommer enheten tillfälligt att växla från TAPE till RADIO. 2).Växlar den tillfälligt över till en EON-länkad station då EON upptäcker ett trafikmeddelande i ett annat program. 3). Om volymens nivå låg under tröskelvärdet kommer den att höjas till detsamma. Om använda- ren dock ställt in volymen över tröskelvärdet (min.TA-volym), kommer denna nivå att behållas. När knappen trycks in långsamt växlas TA SEEK av eller på, och TPST ON/OFF visas på LCD-displayen. När en nyligen inställd station inte tar emot TP-information på 5 sekunder, söker radion upp nästa station som inte har samma station(PI) som den förra, men som har TP- informationen. I TA-sökningsläget kan den aktuella stationen ändras till en helt annan station när enheten söker efter en TP-station när den aktuella stationens fältstyrka är svag, eller om den saknar TP-signal.

15. KNAPPAR FÖR SÖKNING UPP ELLER NER

I RADIO-läge trycker man snabbt på knapparna ^ eller v upprepade gånger för att manuellt söka uppåt eller neråt efter önskad radiostation.Tryck på ^ eller v och håll intryckt under mer än två sekunder för att söka efter en radiostation med stark signal automatiskt.

I TAPE-läge trycker man på denna knapp för att stoppa kassettuppspelningen och för att plocka ur kassetten. 17.KASSETTUTRYMME

18. PANELENS SIGNALLAMPA

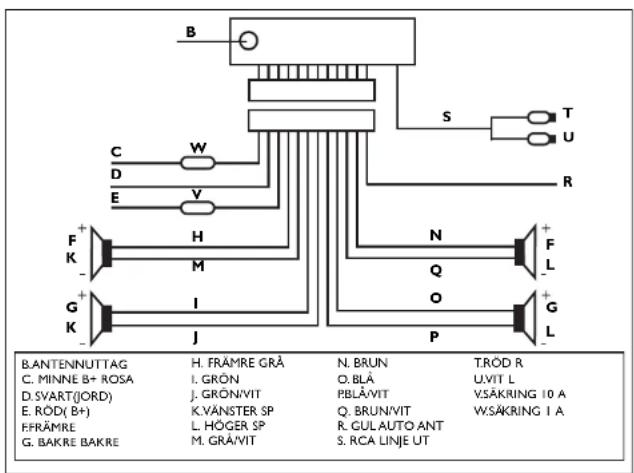

Denna lampa blinkar medan frontpanelen plockas bort efter att strömmen slagits på. S 3 INSTRUKTIONSHANDBOK B.ANTENNUTTAG

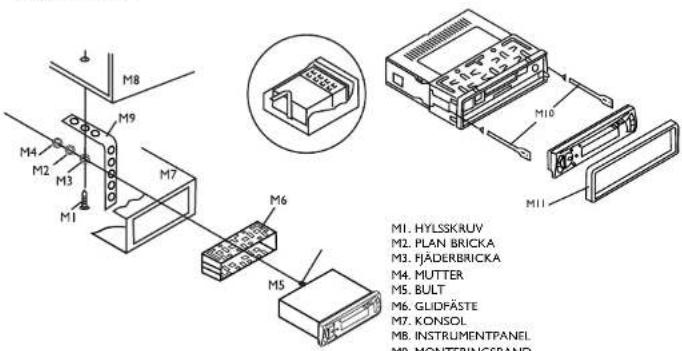

MCC 100manual 22-06-2004 08:46 Pagina 39OBS! Om du vill plocka ut CHASSIET ur GLIDFÄSTET, skall PLASTTRIMMET lossas och två NYCKELPLÅTAR sättas in till vänster och höger om chassiet enligt bilden ovan. FÖRSIKTIGHETSÅTGÄRDER OCH UNDERHÅLL

1. Denna enhet är konstruerad endast för negativ jordning. Utrustningen är

säker att använda om batteriets negativa pol ansluts till fordonets kaross (metall). 2.Använd inte högtalare med lägre impedans än 4 ohm och låt högtalarkablarna kopplas ihop när enheten startats. Annars kan förstärkarens slutsteg överbelastas eller brännas.

3. Om bilens interiör är mycket varm, t ex efter en stund i solen, skall spelaren inte användas för-

rän bilen körts en stund och kupén svalnat. 4.Var noga med dina kassettband så att inspelningens kvalitet bevaras. Exponera dem inte i direkt solljus. Förvara dem på en skyddad plats utan smuts och damm och undvik att hantera dem med oljiga händer. Förvara dem också utom räckhåll från magneter och motorer av permanent mag- nettyp.

5. Det är ett råd att inte använda kassettband längre än C-60 (30 minuter per sida)

i bilars kassettbandspelare, eftersom bandet är så tunt och har en tendens att vrida sig. Plocka all- tid ut kassetten ur din spelare när du lyssnat färdigt.

6. Capstanaxel och tonhuvud skall rengöras ungefär en gång per halvår med en mjuk duk eller

bomullspinne, fuktad med alkohol. Detta bevarar ljudets fyllighet och klarhet och förhindrar volymförlust.Använd inte en skruvmej- sel eller någon annan järnpinne vid rengöringen. Se bild.

7. En löst spolad kassett kommer att bli skadad. Innan en sådan kassett används skall den spännas

upp enligt Figur 2. En vårdslöst spolad kassett orsakar onödig belastning på bandet och resulterar i att kassetten trycks ut medan den är igång .Spola igenom kassetten med snabbspolning framåt eller bakåt, för att förhindra detta. S 6 INSTRUKTIONSHANDBOK FARA! Montera inte den löstagbara panelen innan kabeln anslutits.

1. Enheten är konstruerad för negativ batterikontakt som ansluts till fordonets kaross (metall).

Kontrollera detta före installationen.

2. Om bilens interiör är extremt varm, t ex efter en stund i solen, bör inte spelaren användas för-

rän bilen körts en stund och kupén svalnat. 3.Tryck på RELEASE för att vika ner frontpanelen (se figur 1), lossa den helt (se figur 2) och pla- cera den i skyddsetuiet (se figur 3) för säker förvaring.

4. Sätt tillbaka frontpanelen på sin konsol och tryck sedan dit den på plats (se figur 4).

OBS! Oberoende av högtalarsystem måste 4 ohms högtalarimpedans användas för att reducera brus vid högre volymer. INSTALLATION 1.Välj en plats där enheten inte stör förarens normala körning.

2. Undvik att installera enheten på en plats som är utsatt för smuts, damm,

fukt, höga temperaturer eller större vibrationer.

3. Montera tillbehör från samma leverantör.
