MANUAL DE UTILIZADOR Adagio PRF0006207 ELICA

PT Instruções para montagem e utilização

την τεχνικη βοηθεια.61

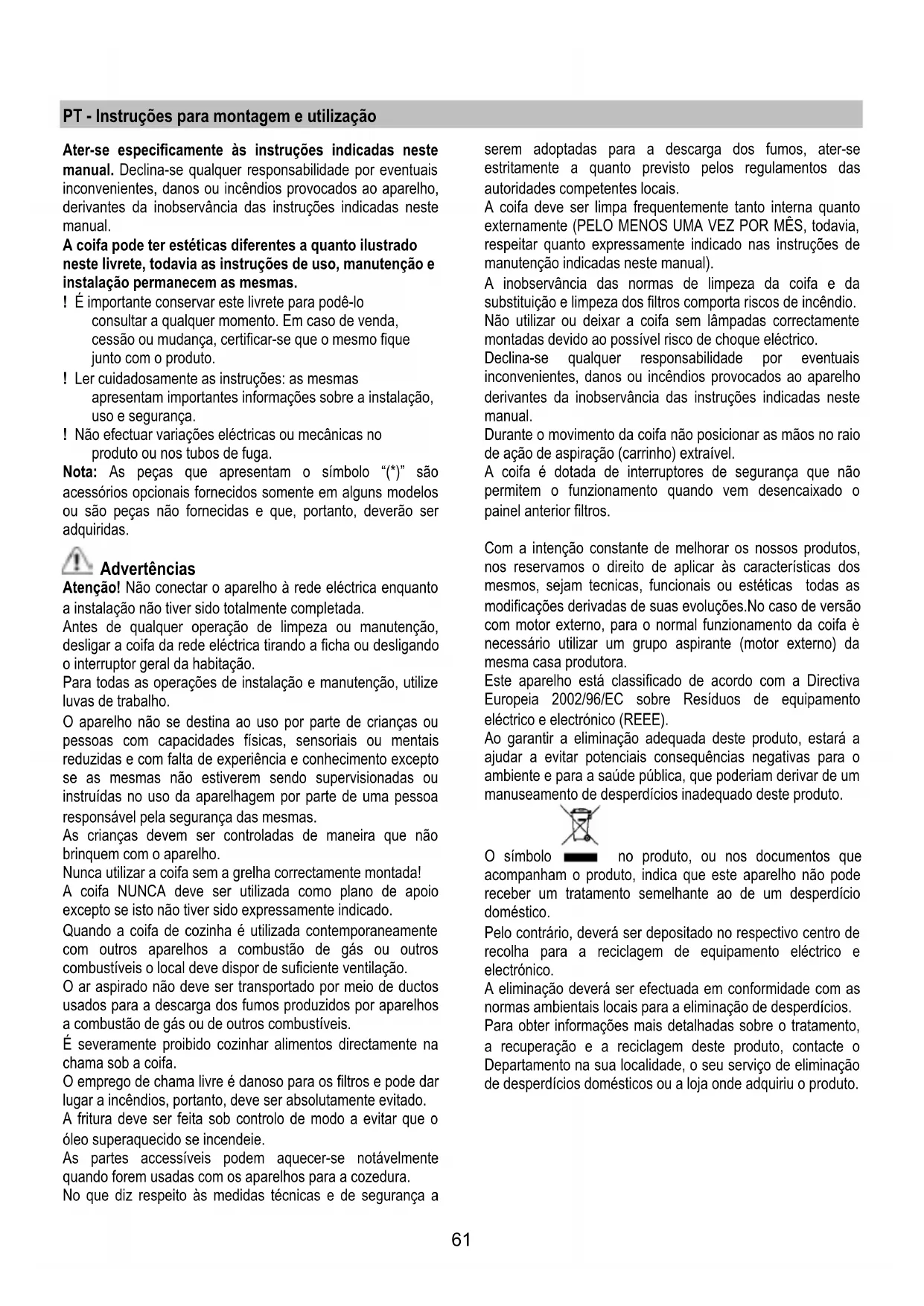

PT - Instruções para montagem e utilização

Ater-se especificamente às instruções indicadas neste

manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,

derivantes da inobservância das instruções indicadas neste

A coifa pode ter estéticas diferentes a quanto ilustrado

neste livrete, todavia as instruções de uso, manutenção e

instalação permanecem as mesmas.

! É importante conservar este livrete para podê-lo

consultar a qualquer momento. Em caso de venda,

cessão ou mudança, certificar-se que o mesmo fique

junto com o produto.

! Ler cuidadosamente as instruções: as mesmas

apresentam importantes informações sobre a instalação,

! Não efectuar variações eléctricas ou mecânicas no

produto ou nos tubos de fuga.

Nota: As peças que apresentam o símbolo “(*)” são

acessórios opcionais fornecidos somente em alguns modelos

ou são peças não fornecidas e que, portanto, deverão ser

Atenção! Não conectar o aparelho à rede eléctrica enquanto

a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção,

desligar a coifa da rede eléctrica tirando a ficha ou desligando

o interruptor geral da habitação.

Para todas as operações de instalação e manutenção, utilize

O aparelho não se destina ao uso por parte de crianças ou

pessoas com capacidades físicas, sensoriais ou mentais

reduzidas e com falta de experiência e conhecimento excepto

se as mesmas não estiverem sendo supervisionadas ou

instruídas no uso da aparelhagem por parte de uma pessoa

responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não

brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio

excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente

com outros aparelhos a combustão de gás ou outros

combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos

usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na

O emprego de chama livre é danoso para os filtros e pode dar

lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o

óleo superaquecido se incendeie.

As partes accessíveis podem aquecer-se notávelmente

quando forem usadas com os aparelhos para a cozedura.

No que diz respeito às medidas técnicas e de segurança a

serem adoptadas para a descarga dos fumos, ater-se

estritamente a quanto previsto pelos regulamentos das

autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto

externamente (PELO MENOS UMA VEZ POR MÊS, todavia,

respeitar quanto expressamente indicado nas instruções de

manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da

substituição e limpeza dos filtros comporta riscos de incêndio.

Não utilizar ou deixar a coifa sem lâmpadas correctamente

montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste

Durante o movimento da coifa não posicionar as mãos no raio

de ação de aspiração (carrinho) extraível.

A coifa é dotada de interruptores de segurança que não

permitem o funzionamento quando vem desencaixado o

painel anterior filtros.

Com a intenção constante de melhorar os nossos produtos,

nos reservamos o direito de aplicar às características dos

mesmos, sejam tecnicas, funcionais ou estéticas todas as

modificações derivadas de suas evoluções.No caso de versão

com motor externo, para o normal funzionamento da coifa è

necessário utilizar um grupo aspirante (motor externo) da

mesma casa produtora.

Este aparelho está classificado de acordo com a Directiva

Europeia 2002/96/EC sobre Resíduos de equipamento

eléctrico e electrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a

ajudar a evitar potenciais consequências negativas para o

ambiente e para a saúde pública, que poderiam derivar de um

manuseamento de desperdícios inadequado deste produto.

no produto, ou nos documentos que

acompanham o produto, indica que este aparelho não pode

receber um tratamento semelhante ao de um desperdício

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e

A eliminação deverá ser efectuada em conformidade com as

normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento,

a recuperação e a reciclagem deste produto, contacte o

Departamento na sua localidade, o seu serviço de eliminação

de desperdícios domésticos ou a loja onde adquiriu o produto.62

A coifa é fabricada para ser utilizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação interna.

Os vapores são evacuados para o externo por meio de um

tubo de descarga fixado ao flange de conexão que se

encontra sobre a coifa.

O diâmetro do tubo de descarga deve ser equivalente ao

diâmetro do anel de conexão.

Na parte horizontal o tubo deve ter uma leve inclinação para

cima (cerca de 10°) de modo a poder transportar o ar para

fora mais facilmente.

Se a coifa for dotada de filtros de carvão activado, estes

deverão ser tirados.

Deve ser utilizado um filtro de carvão activado, disponível

junto ao seu revendedor. O ar aspirado será desengordurado

e desodorizado antes de ser reintroduzido no ambiente

através da grelha superior.

Nota: O ar reciclado atravès dos filtros carvão vem

reintroduzido na cozinha mediante um condutor que canaliza

o ar em um lado do móvel (Fig. 11).

Bloqueio da válvula de não retorno

Atenção antes de conectar o tubo flexível de saída do ar,

assegurar-se que as válvulas de não retorno do grupo de

aspiração sejam livres de rodas liberamente.(Fig. 12).

Os modelos sem motor de aspiração funcionam

exclusivamente na versão aspirante e devem ser ligados a

uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade

periférica de aspiração.

Na instalação do produto, aconselha-se de manter uma

distância mínima de 400 mm entre a bancada de trabalho e

eventuais componentes lugares na parte superior da coifa.

Assim fazendo, a corrida em direção ao alto (abertura) e em

direção para baixo (fechamento) do painel de aspiração, não

encontrará nenhum obstáculo, e para facilitar o acesso aos

comandos da coifa colocados no painel.

AVISO: Posicionar a caixa metálica que contèm os

cpmponentes eletrônicos à uma distância não inferior a 65 cm

da placa de cozimento a gás ou de qualquer maneira a 65 cm

do ponto de aspiração da coifa.

RECOMENDAÇÃO: Recomendamos de instalar a caixa

metálica que contém os componentes eletrônicos pelos

menos à 10 cm do chão e à uma distância suficiente de todas

as fontes de calor (ex. Lado de um forno, placa de

Se as instruções de instalação do dispositivo de cozimento a

gás especificarem uma distância maior, deve-se levar em

conta esta indicação.

A conexão da coifa à rede elétrica deve ser efetuada por

profissional técnico qualificado e especializado.

A tensão de rede deve corresponder à tensão indicada na

etiqueta das características situada no interior da coifa. Se

dotada de ficha, conectar a coifa a uma tomada em

conformidade com as normas vigentes posta em zona

acessível. Se não dotada de ficha (conexão directa à rede) ou

a tomada não se encontra em zona acessível, aplicar um

interruptor bipolar em conformidade com a norma que

assegure a desconexão completa da rede nas condições da

categoria de sobretensão III, conformemente às regras de

Atenção! Antes de conectar novamente o circuito da coifa

com a alimentação de rede e de verificar seu correcto

funcionamento, controlar sempre que o cabo de rede esteja

montado correctamente.

Atenção! A substituição do cabo de alimentação deve ser

efectuada pelo serviço de assistência técnica autorizado de

modo a prevenir qualquer risco.63

Antes de proceder na instalação do aparelho, verificar que

todos os componentes não estejam danificados, em caso

contrário contactar o revendedor e não prosseguir com a

instalação. Alèm disso, ler com atenção todas as instruções

• Utilizar um tubo de evacuação ar que possua a extensão

máxima não superior à 5 metros.

• Limitar o numero de curvas na canalização visto que

cada curva reduz a eficiência de aspiração comparada a

1 metro linear. (Ex. Utilizando n° 2 curvas a 90°, a

extensão da canalização não deverá superar os 3 metros

• Evitar mudanças drásticas de direção.

• Utilizar um ducto com diâmetro de 150 mm constante

para todo o comprimento.

• Utilizar um conduto de material aprovado através de

• Remover o espessor de segurança evidenciado na foto

(Fig.1-2) no final da instalação.

• Por inobservância das instruções precedentes o

fabricante não responderá por problemas ou ruídos e

nenhuma garantia será oferecida.

• Antes de efetuar o furo controlar que na parte interna do

móvel, em correspondência à zona de alojamento da

coifa, não seja presente a estrutura do móvel ou outros

detalhes que poderiam criar problemas para a correcta

instalação. Verificar que os volumes da coifa e da placa

de cozimento sejam compatíveis com o móvel e assim

seja realizável a instalação.

• Efetuar na parte posterior da placa de cozimento, um

furo retangular de dimensões de 848x100mm.

• No caso de versão com motor já montado, tirar os

parafusos e remover o grupo aspirante para poder inserir

a coifa no furo praticado.

• Instalar a coifa no furo praticado, colocando-a por cima,

como indicação (Fig.3). No caso de versão com motor a

bordo ocorre remover o grupo aspirante antes de

proceder com a colocação do produto no móvel.

• Fixar a coifa no interior do móvel utilizando os

apropriados suportes em dotação (Fig.4).Proceder com a

montagem dos suportes na parte inferior da coifa

(Fig.5a) fazendo em modo que entre a parte inferior do

suporte e o fundo do móvel permaneça uma distância de

2 mm (Fig.5b). Esta distância permitirá a tração para

baixo do produto no momento da fixação, (Fig.5c), para

fazer aderir a estrutura inox na bancada de trabalho.

• Antes de inserir os parafusos no móvel, assegurar-se

que o produto seja perfeitamente perpendicular à

bancada de trabalho.

• Depois de haver completado a instalação, e depois de

haver conectado o produto à rede elétrica, levantar a

coifa e remover o bloco da porta(Fig. 6).

• Em caso de versão com motor a bordo proceder com a

montagem do grupo motor orientando a saída do ar na

posição pré-escolhida em direção ao alto ou em direção

para baixo. (Fig. 7b). O motor pode ser instalado seja ao

lado anterior que ao lado posterior da coifa. Quando o

motor estiver instalado, proceder à montagem da

canalização para a saída do ar.

• Em caso de versão com motor externo posicionar em

uma zona idonêa o grupo aspirante (motor externo) e

dispor o ducto de evacuação do ar de

escapamento.Proceder com a montagem da canalização

saída ar entre o motor externo e a coifa. Selecionar a

saída ar entre as cinco possibilidades (Fig.7a) e instalar

a conexãp em dotação.

• Posicionar a caixa metálica que contém os componentes

eletrônicos em uma zona facilmente acessível para

eventuais providências de assistência (Fig.8),

conectando os conectores elétricos da mesma coifa:

conector painel botões (Fig. 9a), conector 9 pólos (Fig.

9b), conector neon (Fig. 9c)

• Nas aplicações com motor externo coligar o cabo do

grupo motor no apropriado conector sobre a caixa dos

componentes eletrônicos (Fig.10a) em caso de utilização

da central perifèrica SEM7 coligar também o conector a

• Conectar o produto à rede elétrica.64

Usar a potência de aspiração no caso de uma maior

concentração de vapores de cozimento. Aconselhamos ligar a

aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la

em funcionamento por aproximadamente 15 minutos após o

término do cozimento.

O exaustor é dotado de um dispositivo "TOUCH" para o

controlo de luzes e velocidades.

Para a correcta utilização leia atentamente as instruções

O exaustor pode ser controlado através de um controlo

remoto disponível como acessório (ver o parágrafo relativo ao

funcionamento do controlo remoto).

• Botão B1: atrasa o desligamento da coifa temporizando

a velocidade estabelecida de alguns minutos.

Tal função presupõe que, ao final da temporizção, a coifa

A temporização è assim sub-dividida:

• velocidade (potência) de aspiração 1: 20 minutos

• velocidade (potência) de aspiração 2: 15 minutos

• velocidade (potência) de aspiração 3: 10 minutos

• velocidade (potência) de aspiração 4: 5 minutos

Pressionando os botões B2 e B3 a coifa sai da função

temporizada e a velocidade (potência) de aspiração

aumenta ou diminui em base ao botão

pressionado.Durante a fase de temporização o led

relativo à velocidade corrispondente lampeja.

• Botão B2: Decrementa a velocidade (potência)) de

aspiração ativa (4→3→2→1→OFF).

A velocidade vem visualizada atravès do accendimento

do led relativo à velocidade correspondente.

O botão B2 não tem nenhum efeito sobre a

abertura/fechamento do painel de aspiração.

• Botão B3: Incrementa a velocidade (potência) de

aspiração ativa (1→2→3→4).

A velocidade vem visualizada através de accendimento

do led relativo à velocidade correspondente.

Nota: Se o painel è fechado (coifa desligada) o botão

B3 aciona antes a abertura do painel de aspiração,

depois prepara a coifa à velocidade (potência) de

• Botão B4: Acende a luz

Nota: Se o painel de aspiração è fechado (coifa

desligada) o botão B4 aciona antes a abertura do painel

e depois prepara a coifa à velocidade (potência) de

• Botão B5: Abre (Levanta) e fecha (abaixa) o painel de

A coifa desligada e painel fechado, o botão B5 antes

abre o painel de aspiração e depois prepara a coifa à

velocidade (potência) de aspiração 1.

A coifa acesa (em qualquer velocidade) e painel aberto o

botão B5 antes desliga a coifa ( e, se acesas, desliga

também as luzes) e depois fecha o painel de aspiração.

Informações de funzionamento adicionais

Durante a remoção do painel anterior para operações de

limpeza e manuntenção, todas as funções eletrônicas de

aspiração e movimento são bloqueadas.

Segurança antigrampeamento: se por acaso um obstáculo

impedisse o fechamento do Downdraft, o fechamento se

interrompe e o carrinho sobe outra vez.

Sinalização de saturação do Filtro Gorduras

A cada 40 horas de utlização a coifa sinaliza a necessidade

de executar a manutenção do fltrogorduras.

A sinalização ocorre fazendo lampejar contemporaneamente

todos os led das velocidades (potências) de aspiração.

Reset da sinalização dps filtros gorduras

Depois de haver executado a manutenção dos filtros

gorduras, pressionar o botão B1 por mais de 3” a fim de

resettar a sinalização.

Nota: A sinalização não è visualizada com a coifa desligada

(OFF), independentemente da posição do painel de

Uso do controle remoto

O controle remoto é em condição de controlar todas as

funcionalidades da coifa:

Seleção da velocidade (potêmcias) de aspiração

Reset e configuração da sinalização dos filtros

Seleção das velocidades (potências) de aspiração:

Pressionar o botão "◄" ou o botão "►" até visuali zar no

controle remoto o símbolo ”

Pressionar o botão “+” ou o botão “-” ou o botão "■"

respectivamente para aumentar ou diminuir ou desligar a

velocidade (potência) de aspiração.

Com a coifa desligada e painel de aspiração fechado,

pressionando o botão "■" ou o botão “+”, a coifa aciona

antes a abertura do painel de aspiração e depois prepara a

coifa para a velocidade (potência) de aspiração 1.

Com a coifa acesa e painel de aspiração aberto

pressionar o botão "■" uma vez para desligar a coifa,

pressionar outra vez para fechar o painel de aspiração (se

acesa desliga a luz também).

Pressionar o botão "◄" ou o botão "►" até visualizar no

controle remoto ol símbolo

A luz central pode ser acesa ou desligada em dois modos:

1. Pressionar o botão “+” ou o botão “-” respectivamente

para acender (ON) ou desligar (OFF) la luz central.

2. Pressionar o botão "■" para mudar o estado da luz de

desligada (OFF) para acesa (ON) ou viceversa.

Nota 1: se o painel de aspiração é fechado, o botão que

acende a luz, antes abre o painel.

Nota 2: Com a luz acesa pressionar o botão "■" uma vez

para desligar a coifa, se nenhuma velocidade (potência) de

aspiração é selecionada pressionando de novo o painel de

Reset e configuração da sinalização de saturação dos

Acender a coifa à qualquer velocidade (ver parágrafo acima

“Seleção das velocidades (potências) de aspiração”)

Pressionar o botão "◄" ou o botão "►" até visuali zar no

controle remoto o símbolo

Pressionar contemporanêamente por mais de 3 segundos os

botões “+” e “-”, todos os led das velocidades (potências) de

aspiração terminam de lampejar indicando que il reset da

sinalização foi executado.

Manutenção do controlo remoto

Limpeza do controlo remoto:

Limpar o controlo remoto utilizando um pano macio e uma

solução detergente neutra isenta de substâncias abrasivas

Substituição da bateria:

• Abrir o vão da bateria fazendo alavanca com uma pequena

chave de fenda com ponta chata.

• Substituir a bateria descarregada com outra nova de 12 V

Ao inserir a nova bateria respeitar as polaridades indicadas

• Tornar a fechar o vão da bateria.

Despejo das baterias

O despejo das baterias deve ser efectuado de acordo com

todas as normas e leis nacionais. Não despejar as baterias

usadas junto com o lixo normal.

As baterias devem ser despejadas de modo seguro.

Para maiores informações a respeito dos aspectos de

protecção do ambiente, a reciclagem e o despejo de baterias,

contactar as repartições encarregadas da colecta

Anomalias de funcionamento

A coifa não funciona

• Não haja um blackout de corrente.

• Tenha sido efetivamente selecionada uma certa

• O painel esteja correctamente encaixado.

• A conexão à 9 pólos seja bem inserida (Fig. 9b).

• O botão vermelho de reset posicionado em cima da

caixa rede elétrica esteja pressionado.

• Na conexão 9 pólos certificar-se que os fios sejam bem

inseridos no mesmo conector. (Em fase de coligação,

muita pressão executada poderia dobrar os contactos).

A coifa tem uma prestação insuficiente

• A velocidade motor selecionada seja suficiente para a

quantidade de fumos e de vapores presentes

• A cozinha seja arejada suficientemente para permitir

uma entrada do ar, o filtro carvão não seja desgastado

(coifa na versão filtrante).

• O tubo de descarga da saída do ar seja desprovido de

• As válvulas de não retorno do grupo de aspiração sejam

A coifa interrompe-se no curso do funcionamento

• Não haja um black out de corrente

• O interruptor magnetotérmico diferencial (Salvavida) não

funciona repentinamente.66

Atenção! Antes de qualquer operação de limpeza ou

manutenção, desligar a coifa da rede elétrica tirando a

tomada ou desligando o interruptor geral da habitação

ou pressionando o botão vermelho na caixa de

Ao final das operações de limpeza ou manutenção da

coifa ou dos filtros c olocar novamente no painel

frontal, os filtros, seguindo as instruções, verificando a

correcta instalação e encaixe, se não a coifa não se

A coifa deve ser limpa freqüentemente, interna e

externamente (pelo menos com a mesma frequência com a

qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes

líquidos neutros. Evite o uso de produtos contendo abrasivos.

Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do

filtro pode provocar riscos de incêndio.

O fabricante declina toda e qualquer responsabilidade pelos

danos ao motor ou decorrentes de incêndio, provocados por

uma manutenção inadequada ou pelo não cumprimento das

indicações de segurança citadas anteriormente.

Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo uma vez por mês (ou quando o sistema de

indicação da saturação dos filtros - se previsto no modelo que

se possui – indicar esta necessidade) com detergentes não

agressivos, manualmente ou em máquina de lavar louça a

baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com

as lavagens na máquina da loiça, as suas características de

filtração não se alteram.

A montagem e desmontagem dos filtros antigorduras e dos

filtros carvão são feitas com a gaveta extraível da coifa na

posição aberta. Por isto, pressionar o botão ON/1. Remover

o painel frontal pressionando contemporanêamente sobre a

parte superior de cada lado (Fig.13). O painel roda para

frente, liberando o acesso aos filtros antigorduras (Fig.14).

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a

A saturação do filtro de carvão activado se verifica após um

uso mais ou menos prolongado em função do tipo de cozinha

e da regularidade da limpeza do filtro de gorduras. Em todo

caso, é necessário substituir o cartucho no máximo cada 4

NÃO pode ser lavado ou regenerado.

Depois de haver retirado os filtros antigorduras, é possível

inserir os filtros carvão (Fig.15) (não em dotação).

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que

Para a substituição do neon, proceder como indicado em

1. Alçar o carrinho.

2. Desligar a alimentação. (esta operação pode ser

efetuada desligando a tomada, se acessível, ou abrir o

interrruptor se previsto na fase de instalação ou

pressionar o botão vermelho na caixa de comandos

5. Retirar o neon danificado (Fig.18) e substituir-lo com um

de iguais características (Mod.T5 14W 860).

Se a iluminação não funcionar, verifique se as lâmpadas

foram correctamente instaladas na sua sede antes de chamar

a assistência técnica.67

DA - Bruger- og monteringsvejledning
