РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Adagio PRF0006207 ELICA

RU Инструкции по монтажу и эксплуатации

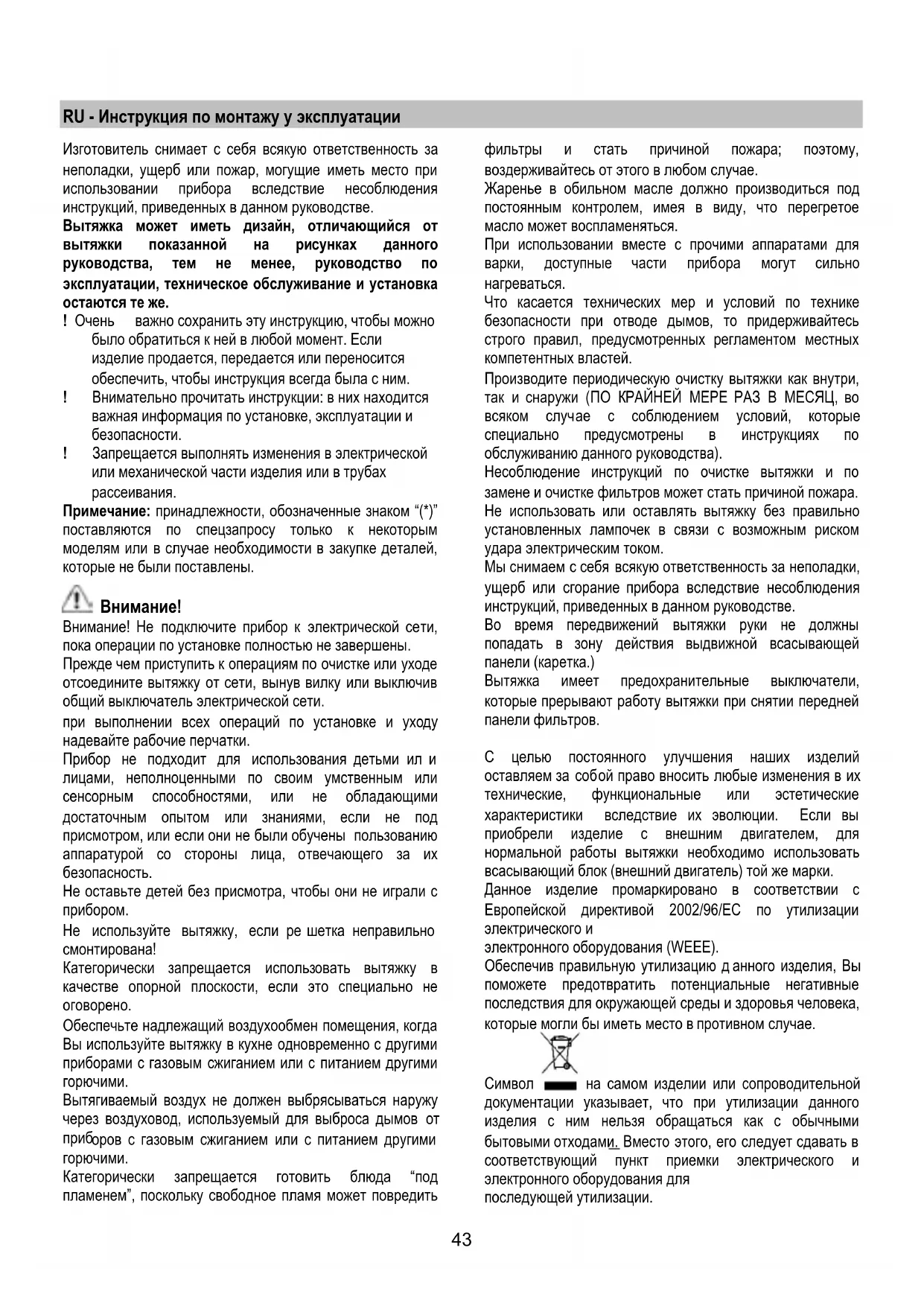

RU - Инструкция по монтажу у эксплуатации

Изготовитель снимает с себя всякую ответственность за

неполадки, ущерб или пожар, могущие иметь место при

использовании прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Вытяжка может иметь дизайн, отличающийся от

вытяжки показанной на рисунках данного

руководства, тем не менее, руководство по

эксплуатации, техническое обслуживание и установка

важно сохранить эту инструкци

было обратиться к ней в любой момент. Если

изделие продается, передается или переносится

обеспечить, чтобы инструкция всегда была с ним.

! Внимательно прочитать инструкции: в них находится

важная информация по установке, эксплуатации и

! Запрещается выполнять изменения в электрической

или механической части изделия или в

Примечание: принадлежности, обозначенные знаком “(*

поставляются по спецзапросу только к некоторым

моделям или в случае необходимости в закупке деталей,

которые не были поставлены.

Внимание! Не подключите прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

при выполнении всех операций по установке и уходу

надевайте рабочие перчатки.

Прибор не подходит для использования

лицами, неполноценными по своим умственным или

сенсорным способностями, или не обладающими

достаточным опытом или знаниями, если не под

присмотром, или если они не были обучены пользованию

аппаратурой со стороны лица, отвечающего за их

Не оставьте детей без присмотра, чтобы они не играли с

Не используйте вытяжку,

Категорически запрещается использовать вытяжку в

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используйте вытяжку в кухне одновременно с другими

приборами с газовым сжиганием или с питанием другими

Вытягиваемый воздух не должен выбрясываться наружу

через воздуховод, используемый для выброса дымов

оров с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда “под

пламенем”, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в обильном масле должно производиться под

постоянным контролем, имея в виду, что перегретое

масло может воспламеняться.

При использовании вместе с прочими аппаратами для

варки, доступные части приб

Что касается технических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистку вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, во

ае с соблюдением условий, которые

специально предусмотрены в инструкциях по

обслуживанию данного руководства).

Несоблюдение инструкций по очистке вытяжки и по

замене и очистке фильтров может стать причиной пожара.

Не использовать или оставлять вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Во время передвижений вытяжки руки не должны

попадать в зону действия выдвижной всасывающей

Вытяжка имеет предохранительные выключатели,

которые прерывают работу вытяжки при снятии передней

С целью постоянного улучшения наших изделий

ой право вносить любые изменения в их

технические, функциональные или эстетические

характеристики вследствие их эволюции. Если вы

приобрели изделие с внешним двигателем, для

нормальной работы вытяжки необходимо использовать

всасывающий блок (внешний двигатель) той же марки.

Данное изделие промаркировано в соответствии с

Европейской директивой 2002/96/EC по утилизации

электронного оборудования (WEEE).

правильную утилизацию д

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека,

которые могли бы иметь место в противном случае.

на самом изделии или сопроводительной

документации указывает, что при утилизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для

последующей утилизации.44

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу по

утилизации отходов или в магазин, в котором Вы

приобрели данное изделие.

Вытяжка сконструирована для работы в режиме отвода

воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий

трубопровод, подсоединенный к соединительному кольцу.

Диаметр выводной трубы должен соответствовать

диаметру соединительного кольца.

Внимание! Выводная труба не входит в комплект и

должна быть приобретена отдельно.

В горизонтальной части труба должна быть немного

приподнята к верху (на около 10°) так, чтобы воздух

выходить наружу. Если в

угольным фильтром, то уберите его

Исполнение с отводом воздуха

Должен использоваться угольный фильтр, имеющийся в

наличии у вашего дистрибутора. Втягиваемый воздух

обезжиривается и дезодируется перед тем, как вновь

возвращается в помещение через верхнюю решетку.

Примечание: Очищенный с помощью угольного фильтра

воздух подается обратно в кухонное помещение через

воздуховод, который выводит воздух через одну из

сторон кухонного ящика (Рис.11).

локировка невозвратного клапана

Внимание, перед тем как подсоединить гибкую трубу для

вывода воздуха убедитесь, чтобы невозвратные клапаны

всасывающего блока не имели препятствий для свободно

Модели вытяжек без моторного блока могут работать в

одном режиме отвода воздуха наружу , поэтому они

должны быть подсоединены к внешней

установке (не входит в поставку).

Инструкции по соединениям поставляются с

периферийным вытяжным узлом.

При установке изделия советуем сохранять минимальное

расстояние 400 мм между рабочей поверхностью и

компонентами, которые могут быть размещены над

Такое расстояние необходимо для того, чтобы выдвижная

панель без препятствий скользила вверх (открытие) и

вниз (закрытие), и чтобы можно было легко доступиться к

командам вытяжки, находящимся на панеле.

ПРЕДУПРЕЖДЕНИЕ: Установить металлический

тронные части на расстоянии не

меньшем 65 см от газовой варочной поверхности, или, в

любом случае, 65 см от точки всасывания вытяжки.

УКАЗАНИЕ: Советуем установить металлический ящик с

электронными комплектующими на расстоянии минимум

10 см от пола и на достаточном расстоянии от любых

источников тепла (например: сторона духовки, или

варочная поверхность).

Если в инструкциях по установке газовой плиты оговорено

льшее расстояние, то учтите это.

Электрическое соединение

Подключение вытяжки к электросети должно выполняться

квалифицированным и специализированным персоналом.

Напряжение сети должно соответствовать напряжению,

указанному на табличке технических данных, которая

размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите ее к штепсельному разъему,

отвечающему действующим правилам, который должен

быть расположен в легко доступном месте. Если же

вытяжка не снабжена вилкой (для

сети), или штепсельный разъем не расположен в

доступном месте, то используйте надлежащий

двухполюсный выключатель, обеспечивающий полное

размыкание сети при возникновении условий

перенапряжения 3-ей категории, в соответствии с

инструкциями по установке.

ВНИМАНИЕ: прежде чем подключить к сети питания

электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в

питания правильно смонтирован.

Внимание! Во избежание всяких рисков, операция по

замене кабеля питания должна быть произведена

персоналом компетентной службы техобслуживанияa.45

Прежде чем приступить к установке аппарата, проверить,

чтобы все комплектующие не имели повреждений, а в

противном случае обратится в пункт продажи и не

начинать установку. А также внимательно прочитайте все

инструкции, прилагаемые к изделию.

• Использовать выводную трубу длиной не

превышающую 5 метров.

• Ограничить количество изгибов в воздуховоде , так

всасывания равной 1 линейному метру. (Пр: если

используется 2 изгиба в 90°, длина воздуховода не

должна превышать 3 метров).

• Избегать резких изменений направления.

• Использовать воздуховод диаметром 150 мм по всей

• Использовать воздуховод из материала,

утвержденного нормативами.

• Снять предохранительное уплотнение, указанное на

фото (Рис.1-2) по завершению установки.

еуказанных инструкций

завод производитель не несет ответственность в

связи с проблемами мощности всасывания или

шумности и не пред оставляется гарантия.

• Перед тем как просверлить отверстие проверить,

чтобы на задней стенке кухонного шкафчика в зоне

установки вытяжки не было структуры шкафчика или

других деталей, которые могут помешать правильной

аритные размеры вытяжки и

варочной поверхности совпадали с размерами

кухонной мебели, а значит возможность выполнения

• Выполнить в задней части варочной поверхности

прямоугольное отверстие размером 848х100 мм.

• Если у вас модель с уже установленным двигателем,

вывернуть шурупы и снять всасывающий узел для

того, чтобы можно было вставить вытяжку в

вырезанное отверстие.

у в отверстие, вставляя ее сверху,

как показано (Рис.3). Если у вас модель с

установленным двигателем необходимо сначала

снять всасывающий блок, а потом вставить изделие в

• Закрепить вытяжку внутри шкафчика используя

соответствующие кронштейны из комплекта деталей

(Рис.4). Затем установить кронштейны в нижней

(Рис.5) так, чтобы между нижней

онштейна и дном шкафчика было

расстояние 2 мм (Рис.5b). Это расстояние позволит

тяговое усилие изделия вниз во время его крепления

(Рис.5с), для того чтобы стальные рамки идеально

прилегали к рабочей поверхности.

• Перед тем как вставить шурупы в шкафчик

проверить, чтобы изделие было

• По завершению установки и после подключения

изделия к электросети, поднять вытяжку и убрать

блокировку дверцы (Рис.6).

• Если у вас модель с установленным внутри

двигателем установите блок двигателя, направляя

выход воздуха в выбранное направление – вверх или

вниз. (Рис. 7b). Двигатель может быть установлен

двигателя приступить к монтажу воздуховода.

• Если у вас модель с внешним двигателем поместите

всасывающий блок (внешний двигатель) в

подходящем месте и подготовить воздуховод.

Выполнить монтаж воздуховода между внешним

двигателем и вытяжкой. Выбрать выход воздуха из

пяти возможных (Рис.7а) и установить фланец из

металлический ящик с электронными

комплектующими в лег

кодоступном месте для

возможности выполнить техническое обслуживание

(Рис.8) и соединить электрические зажимы ящика с

вытяжкой: зажим клавиатуры (Рис.9а), зажим 9

полюсный (Рис.9b), зажим неона (Рис.9а).

• В модели с внешним двигателем соединить кабель

блока двигателя с соответствующим зажимом из

ящика электронных комплектующих (

используется внешняя централь SEM7 подсоединить

также 2-х полюсный зажим (Рис.10b).

• Подсоединить изделие к электросети.46

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут приблизительно по окончании процесса.

Вытяжка оборудована сенсорным устройством для

управления светом и скоростью.

Прочитайте нижеследующую инструкция для

правильного использования устройства.

правлять с помощью дистанционного

пульта управления, который поставляется в наборе как

аксессуар (см. раздел относительно функций устройства

дистанционного управления).

• Кнопка Т1: Задерживает выключение вытяжки,

программируя установленную скорость на несколько

Данная функция пр едусматривает , что по истечению

запрограммированного времени вытяжка

Программирование распределено следующим

• скорость (мощность) всасывания 1: 20 минут

• скорость (мощность) всасывания 2: 15 минут

• скорость (мощность) всасывания 3: 10 минут

• скорость (мощность) всасывания 4: 5 минут

кнопки Т2 и Т3 вытяж

функции программированного времени и скорость

(мощность) всасывания увеличивается или

уменьшается в зависимости от нажатой кнопки. Во

время программированной фазы соответствующий

скорости светодиод мигает.

• Кнопка Т2: Уменьшает действующую скорость

(мощность) всасывания (4→3→2→1→OFF).

Скорость изображается включением

соответствующего светодиода.

висит открытие и закрытие панели

• Кнопка Т3: Увеличивает действующую скорость

(мощность) всасывания (1→2→3→4).

Скорость изображается включением

соответствующего светодиода.

Примечание: Если панель закрыта (вытяжка

выключена) кнопка Т3 сначала открывает панель и

потом устанавливает вытяжку на скорость (мощность)

Примечание: Если панель всасывания закрыта

(вытяжка выключена) кнопка Т4 сначала открывает

панель и затем включает свет.

• Кнопка Т5: Открывает (поднимает) и закрывает

(опускает) панель всасывания.

С выключенной вытяжкой и закрытой панелью кнопка

Т5 сначала открывает панель и затем устанавливает

скорость (мощность) в

С включенной вытяжкой (на любой скорости) и

открытой панелью кнопка Т5 сначала выключает

вытяжку (и, если включен, выключает свет) затем

Информация о дополнительных функциях

Во время снятия передней панели для выполнения чистки

и технического обслуживания, все электронные функции

всасывания и движения заблокированы.

Предохранение от защемления

препятствует закрытию Нижней тяги, закрытие

прекратится и каретка поднимется.

Сигнализация насыщения Жироулавливающего

Каждые 40 часов вытяжка сигнализирует о необходимости

чистки жироулавливающего фильтра.

Сигнализация изо бражается одновременным миганием

всех светодиодов скорости (мощности) всасывания.

Сброс сигнализации жирового фильтра.

После проведения очистки жироулавливающего фильтра

нажать на кнопку Т1 и держать ее

пока не отключится сигнализация.

Примечание: Сигнализация не визуализируется, если

вытяжка выключена (OFF), независимо от положения

панели всасывания.47

Использование дистанционного пульта управления

Дистанционный пульт в состоянии управлять всеми

Выбор скорости (мощности) всасывания

Сброс и конфигурация сигнализации

насыщенности фильтров

Выбор скорости (мощности) всасывания:

Нажать на кнопку "◄" или "►" и держать ее нажатой до

появления на пульте символа

Нажать на кнопку «+» или «-«, или «■», чтобы увеличить,

или уменьшить, или выключить скорость (мощность)

С выключенной вытяжкой и закрытой панелью

всасывания, нажимая на кнопку "■" или “+” сначала

откроется панель всасывания, и затем вытяжка

установится на 1-ой скорости (мощности) всасывания.

С включенной вытяжкой и открытой панелью всасывания

■" один раз вытяжка выключится,

нажимая еще раз - закроется панель всасывания (если

включен, выключится также свет).

Нажать на кнопку "◄" или "►" и держать ее нажатой до

появления на пульте символа

Центральный свет может быть включен или выключен

1. Нажать на кнопку «+» или «-«, чтобы соответственно

включить (ON) или выключить (OFF) центральный

2. Нажать на кнопку «■» чтобы изменить состояния

света от выключенного (OFF) до включенного (ON)

Примечание 1: Если панель всасывания закрыта кнопка,

которая включает свет, сначала откроет панель.

"■" один раз выключится вытяжка, если не выбрано ни

какой скорости (мощности) всасывания, нажимая еще раз,

панель всасывания закроется.

Сброс и конфигурация сигнализации насыщенности

Включить любую скорость вытяжки (смотри раздел выше

«Выбор скорости (мощности) всасывания»).

Нажать на кнопку "◄" или "►" и держать ее

появления на пульте символа

Одновременно нажать более 3 секунд кнопки “+” и “-”, все

светодиоды скорости (мощности) всасывания прекратят

мигать и это значит, что сброс сигнализации выполнен.

Уход за дистанционным управлением

Очистка блока дистанционного управления:

Очистите блок дистанционного управления мягкой

тряпкой с помощью нейтрального моющего средства,

лешенного абразивных веществ.

• Откройте полость под батарею при

отвертки с плоским наконечником.

• Замените разряженную б

атарею новой батареей на

При установке новой батареи соблюдайте

полярностиь, указанную в самой полости!!

• Закройте полость под батарею.

Утилизация батарей должна осуществляться в

соответствии со всеми правилами и местными законами.

При этом способ утилизации должен быть

льшей информации относительно вопросов

защиты среды, сдачи и утилизации батарей обращайтесь

в компетентные службы по дифференцированной

• Не отключено ли электропитание

• Была ли выбрана скорость.

• Или панель правильно подвешена

• 9-и полюсный зажим хорошо вставлен (Рис.9b).

• Или красная кнопка

роса, находящаяся сверху

электроящика, была нажата.

• Проверить, чтобы в 9-и полюсном соединении все

провода находились в зажиме. (в процессе

соединений сильное затягивание может согнуть

Вытяжка плохо работает

• что выбранная скорость двигателя достаточна для

вырабатываемого количества дыма и пара.

• Чтобы кухня была хорошо проветрена для

нормального забора воздуха

фильтр не был изношен (вытяжка в

рециркулирующем режиме).

• Чтобы труба вывода воздуха была без заторов.

• Чтобы невозвратные клапаны всасывающего блока

Вытяжка останавливается во время работы.

• Не отключено ли электропитание

• Или не сработал термомагнитный

дифференциальный выключатель (предохранитель).48

Внимание! Прежде чем выполнить любую операцию

по чистке или техническому обслуживанию

отсоедините вытяжку от электросети, отсоединяя

вилку или главный выключатель помещения или

нажимая на красную кнопку на ящике управления

По завершению чистки или обслу живания вытяжки,

или фильтров установить фронтальную панель и

фильтры, следуя указаниям инструкции, и проверить

вытяжка не включится.

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения

пожара. Поэтому рекомендуем соб

Снимается любая ответственность в связи с возможными

повреждениями двигателя и с пожарами, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно (или когда система

индикации насыщения фильтров, если она имеется в

Вашей модели, указывает на данную необходимость )

неагрессивными моющими средствами, вручную или в

посудомоечной машине при низкой температуре и

экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание

фильтра задержки жира, но

ующая характеристика остается абсолютно

Установка и снятие жироулавливающих или угольных

фильтров выполняется с помощью выдвижного ящика

вытяжки в открытом положении. Для этого необходимо

нажать на кнопку ON/1. Затем снять фронтальную панель,

одновременно нажимая сверху на оба конца (Рис.13).

Панель скользит вперед, освобождая доступ к

Угольный фильтр (только в режиме

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении

более или менее длительного периода эксплуатации,

предопределяемого типом кухни и периодичностью

зачистки фидьтров задержки жира. В любом случае,

заменяйте патрон по крайней мере через каждые 4

Угольный фильтр НЕ подлежит мойке или регенерации.

После того как сняты жироулавливающие фильтры можно

овке угольных фильтров (Рис. 15) (не

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

Для замены неоновой лампочки выполните следующие

2. Отключить электропитание. (обесточить вытяжку

можно следующим образом: вытянуть вилку, если

доступна, или открыть выключатель, если предвиден

на этапе установки, или нажать на красную кнопку на

ящике управления (Рис.1

3. Вывернуть шурупы и закрепить верхнюю

фронтальную панель, как показано на рисунке

4. Поднять верхнюю фронтальную панель (Рис.17).

5. Снять испорченный неон (Рис.18) и заменить на

новый с такими же характеристиками (Мод.T5 14W

Если система подсветки не работает, проверьте

корректную установку ламп в гнездах, прежде чем

ратиться в центр технической помощи.49
