EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

działa, należy zwrócić się do serwisu.55

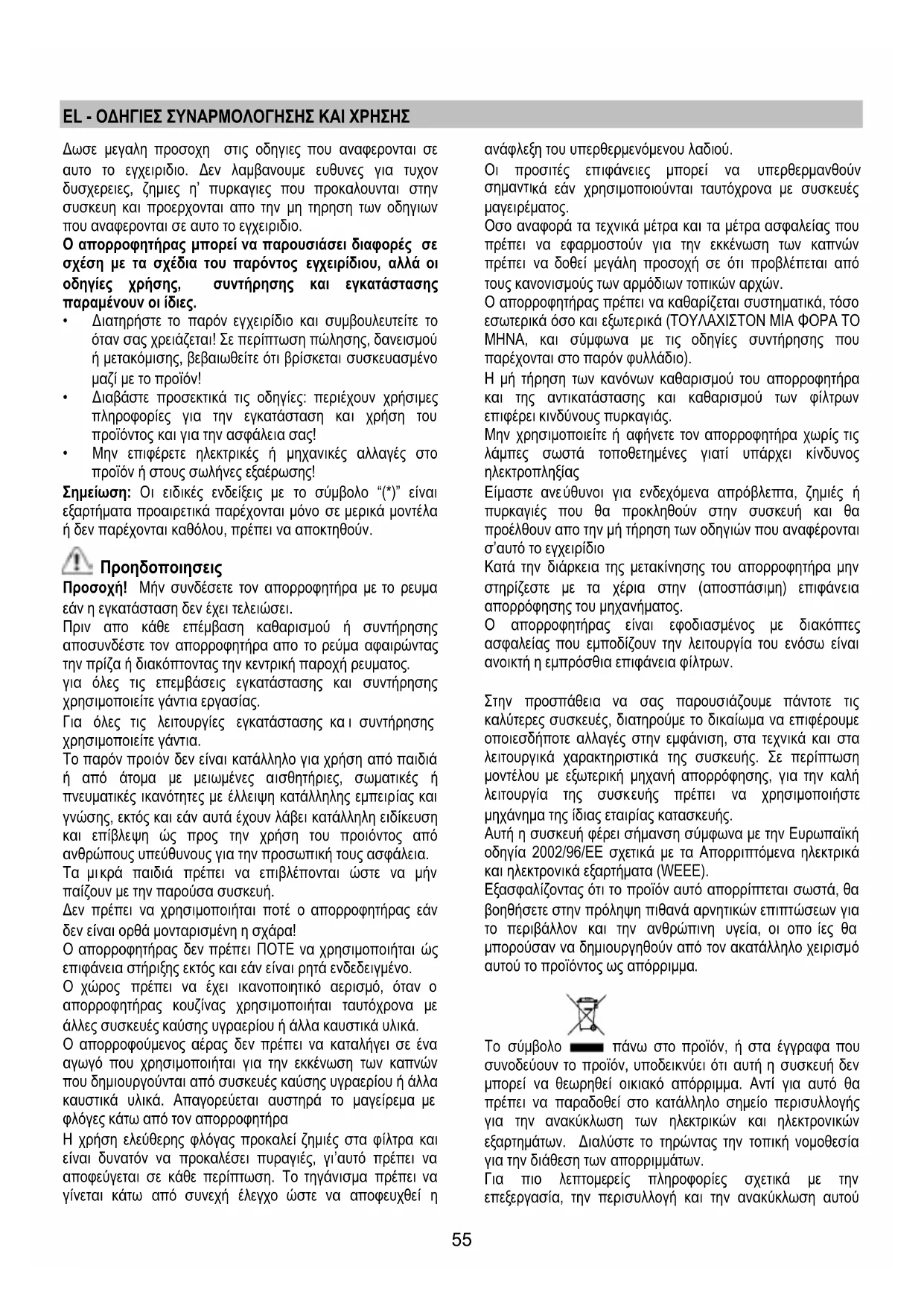

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Δωσε μεγαλη προσοχη στις οδηγιες που αναφερονται σε

αυτο το εγχειριδιο. Δεν λαμβανουμε ευθυνες για τυχον

δυσχερειες, ζημιες η’ πυρκαγιες που προκαλουνται στην

συσκευη και προερχονται απο την μη τηρηση των οδηγιων

που αναφερονται σε αυτο το εγχειριδιο.

Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε

σχέση με τα σχέδια του παρόντος

οδηγίες χρήσης, συντήρησης και εγκατάστασης

παραμένουν οι ίδιες.

• Διατηρήστε το παρόν εγχειρίδιο και συμβουλευτείτε το

όταν σας χρειάζεται! Σε περίπτωση πώλησης, δανεισμού

ή μετακόμισης, βεβαιωθείτε ότι βρίσκεται συσκευασμένο

• Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες

πληροφορίες για την εγκατάσταση και χρήση του

• Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο

προϊόν ή στους σωλήνες εξαέρωσης!

Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι

εξαρτήματα προαιρετικά παρέχονται μόνο σε μερικά μοντέλα

ή δεν παρέχονται καθόλου, πρέπει να αποκτηθούν.

Προσοχή! Μήν συνδέσετε τον απορροφητήρα με το ρευμα

εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν απο κάθε επέμβαση καθαρισμού ή συντήρησης

αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας

την πρίζα ή διακόπτοντας την κεντρική παροχή ρευματος.

για όλες τις επεμβάσεις εγκατάστασης και συντήρησης

χρησιμοποιείτε γάντια εργασίας.

Για όλες τις λειτουργίες

χρησιμοποιείτε γάντια.

Το παρόν προιόν δεν είναι κατάλληλο για χρήση από παιδιά

ή από άτομα με μειωμένες αισθητήριες, σωματικές ή

πνευματικές ικανότητες με έλλειψη κατάλληλης εμπειρίας και

γνώσης, εκτός και εάν αυτά έχουν λάβει κατάλληλη ειδίκευση

και επίβλεψη ώς προς την χρήση του προιόντος από

ανθρώπους υπεύθυνους για

την προσωπική τους ασφάλεια.

κρά παιδιά πρέπει να επιβλέπονται ώστε να μήν

παίζουν με την παρούσα συσκευή.

Δεν πρέπει να χρησιμοποιήται ποτέ ο απορροφητήρας εάν

δεν είναι ορθά μονταρισμένη η σχάρα!

Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιήται ώς

επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.

πρέπει να έχει ικανοποι

ητικό αερισμό, όταν ο

απορροφητήρας κουζίνας χρησιμοποιήται ταυτόχρονα με

άλλες συσκευές καύσης υγραερίου ή άλλα καυστικά υλικά.

Ο απορροφούμενος αέρας δεν πρέπει να καταλήγει σε ένα

αγωγό που χρησιμοποιήται για την εκκένωση των καπνών

που δημιουργούνται από συσκευές καύσης υγραερίου ή άλλα

καυστικά υλικά. Απαγορεύεται αυστηρά το μαγείρεμα

Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και

είναι δυνατόν να προκαλέσει πυραγιές, γι’αυτό πρέπει να

αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να

γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η

ανάφλεξη του υπερθερμενόμενου λαδιού.

Οι προσιτές επιφάνειες μπορεί να

κά εάν χρησιμοποιούνται ταυτόχρονα με συσκευές

Οσο αναφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που

πρέπει να εφαρμοστούν για την εκκένωση των καπνών

πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από

τους κανονισμούς των αρμόδιων τοπικών αρχών.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο

ρικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ

ΜΗΝΑ, και σύμφωνα με τις οδηγίες συντήρησης που

παρέχονται στο παρόν φυλλάδιο).

Η μή τήρηση των κανόνων καθαρισμού του απορροφητήρα

και της αντικατάστασης και καθαρισμού των φίλτρων

επιφέρει κινδύνους πυρκαγιάς.

Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις

λάμπες σωστά τοποθετημένες γιατί υπάρχει κίνδυνος

ύθυνοι για ενδεχόμενα απρόβλεπτα, ζημιές ή

πυρκαγιές που θα προκληθούν στην συσκευή και θα

προέλθουν απο την μή τήρηση των οδηγιών που αναφέρονται

σ’αυτό το εγχειρίδιο

Κατά την διάρκεια της μετακίνησης του απορροφητήρα μην

στηρίζεστε με τα χέρια στην (αποσπάσιμη) επιφάνεια

απορρόφησης του μηχανήματος.

Ο απορροφητήρας είναι εφοδιασμένος με

ασφαλείας που εμποδίζουν την λειτουργία του ενόσω είναι

ανοικτή η εμπρόσθια επιφάνεια φίλτρων.

Στην προσπάθεια να σας παρουσιάζουμε πάντοτε τις

καλύτερες συσκευές, διατηρούμε το δικαίωμα να επιφέρουμε

οποιεσδήποτε αλλαγές στην εμφάνιση, στα τεχνικά και στα

λειτουργικά χαρακτηριστικά της συσκευής. Σε περίπτωση

μοντέλου με εξωτερική μηχανή απορρόφησης, για την καλή

ευής πρέπει να χρησιμοποιήστε

μηχάνημα της ίδιας εταιρίας κατασκευής.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή

οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά

και ηλεκτρονικά εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα

βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για

το περιβάλλον και την ανθρώπινη υγεία

μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό

αυτού το προϊόντος ως απόρριμμα.

πάνω στο προϊόν, ή στα έγγραφα που

συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν

μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα

πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής

για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

εξαρτημάτων. Διαλύστε το τηρώντας την τοπική νομοθεσία

ρείς πληροφορίες σχετικά με την

επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού56

του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο

γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία

αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου

αγοράσατε αυτό το προϊόν.

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο

ώστε να μπορεί να χρησιμοποιηθεί ως τύπος απορρόφησης

εξωτερικής εκκένωσης ή ως τύπος φιλτραρίσματος

εσωτερικής ανακύκλωσης.

Οι ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ενός

αγωγού εξαερισμού που βρίσκεται στην φλάντζα σύζευξης.

Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι

αντίστοιχη με την διάμετρο της δακτυλίου σύνδεσης.

Προσοχή! Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει

Στην οριζόντια πλευρά του, ο σωλήνας πρέπει να έχει μια

ίση προς τα επάνω (περίπου 10°) ώστε να μπορεί

να εξαερίζει πιο εύκολα.

Εάν ο απορροφητήρας έχει φίλτρα άνθρακα, αυτά πρέπει να

Τύπος φιλτραρίσματος

ΟΙ αέρας που εισέρχεται πρέπει να καθαριστεί από τα λίπη

και να αρωματιστεί, πριν να διοχετευτεί στο εσωτερικό του

δωματίου. Για να χρησιμοποιήσετε τον αποροφητήρα για

αυτόν τον σκοπό πρέπει να εγκαταστήσετε ένα

συμπληρωματικό σύστημα φιλτραρίσματος με ενεργό

Σημείωση: ο ανακυκλώσιμος αέρας μέσω των φίλτρων

άνθρακα επανέρχονται

οπών της συσκευής (Εικ. 11).

Μπλοκάρισμα της βαλβίδας χωρίς επιστροφή

Πριν να συνδέσετε τον ελαστικό σωλήνα εξόδου του αέρα,

βεβαιωθείτε ότι οι βαλβίδες της ομάδας απορρόφησης είναι

ελεύθερες και δεν εμποδίζονται στην περιστροφή τους

Τα μοντελα χωρις κινητηρα απορροφησης λειτουργουν μονο

επει να ειναι συνδεμενοι σε μια

περιφεριακη μοναδα απορροφησης (δεν παρεχεται).

Οι οδηγίες σύνδεσης παρέχονται με την περιφερειακή

Κατά την εγκατάσταση του απορροφητήρα, σας

συμβουλεύουμε να αφήσετε τουλάχιστον 400mm μεταξύ της

επιφάνειας εργασίας και των εξαρτημάτων που πιθανόν

βρίσκονται πάνω από τον απορροφητήρα.

Αυτό διευκολύνει το άνοιγμα και κλείσιμο της επιφάνειας

απορρόφησης, ενώ αφήνει ελεύθερη την περιοχή του πίνακα

χειρισμού του απορροφητήρα.

ΠΡΟΣΟΧΗ: Τοποθετήστε το μεταλλικό κουτί που περιέχει τα

κτρονικά εξαρτήματα σε απόσταση όχι μικρότερη των 65

cm από την επιφάνεια μαγειρέματος υγραερίου ή

οπωσδήποτε σε απόσταση μεγαλύτερη των 65 cm από την

επιφάνεια απορρόφησης..

ΣΥΜΒΟΥΛΗ: Σας συνιστούμε να τοποθετήστε το μεταλλικό

κουτί που περιέχει τα ηλεκτρονικά εξαρτήματα σε απόσταση

μεγαλύτερη των 10 cm από το δάπ εδο και σε αρκετή

απόσταση από τις πηγές θέρμανσης

επιφάνεια μαγειρέματος).

Εάν οι οδηγίες εγκατάστασης του συστήματος ψησίματος με

αέριο καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την

Η ηλεκτρική εγκατάσταση του απορροφητήρα πρέπει να

γίνεται από εξειδικευμένο τεχνικό.

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε

αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,

τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν λείπει

η πρίζα, συνδέστε τον απορροφητήρα με παροχή ρευματος

που, σύμφωνα με τους προβλεπόμενους κανονισμούς,

πρέπει να βρίσκεται σε

οσιτή ζώνη. Εάν λείπει η πρίζα

(προβλεπόμενη σύνδεση απευθείας με το ρευμα) ή η πρίζα

δεν είναι σε προσιτή ζώνη, εφαρμόστε έναν διπολικό

διακόπτη ώστε να πληρεί τους κανόνες ασφαλείας και

απαγκίστρωσης του συστηματος σε περίπτωση υπέρτασης

ΙΙΙ, σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεως.

Προσοχή! πριν να συνδέσετε

απορροφητήρα με την ηλεκτρική εγκατάσταση και

βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε

πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Προσοχή! Η αντικατάσταση του καλωδίου παροχής πρ έπει

να πραγματοποιηθεί από την εξουσιοδοτημένη τεχνική

υπηρεσιών ώστε να αποτραπεί κάθε κίνδυνος.57

Πριν να προχωρήσετε στην εγκατάσταση του απορροφητήρα

ελέγξτε εάν όλα τα μέρη του είναι ακέραια. Σε αυτή την

περίπτωση ενημερώστε τον πωλητή και μην συνεχίσετε με

την εγκατάσταση του απορροφητήρα. Επιπλέον, διαβάστε

προσεκτικά τις οδηγίες χρήσεως που παρέχονται.

• Χρησιμοποιήστε σωλήνα εξαερισμού μήκους μικρότερου

• Ελαχιστοποιήστε τις γωνίες γιατί μειώνουν

την δύναμη απορρόφησης (πχ: με 2 γωνίες 90°, το μήκος

του σωλήνα δεν πρέπει να υπερβαίνει τα 3 μέτρα).

• Αποφεύγετε απότομες αλλαγές κατευθύνσεων.

• Χρησιμοποιήστε σωλήνα σταθερής διαμέτρου 150mm.

• Χρησιμοποιήστε σωλήνα νόμιμα εγκεκριμένου υλικού.

• Αφαιρέστε την επένδυση ασφαλείας (δες Εικ. 1-2) με το

τέλος της εγκατάστασης.

• Η εταιρία δεν είναι υπεύθυνη

προκαλούνται από ακατάλληλη εγκατάσταση, ενώ η

εγγύηση θεωρείται άκυρη.

• Πριν να τρυπήσετε βεβαιωθείτε ότι στο εσωτερικό του

επίπλου δεν υπάρχουν κομμάτια ή μέρη του σκελετού

που εμποδίζουν την κατάλληλη εγκατάσταση.

Βεβαιωθείτε πρώτα ότι ο απορροφητήρας και η

επιφάνεια μαγειρέματος αντιστοιχούν απόλυτα στην

επιθυμητή διάταξη του

επίπλου, και κατόπιν

τε με την εγκατάσταση.

• Κάντε στην οπίσθια πλευρά της επιφάνειας

μαγειρέματος μια οπή διαμέτρου 848x100mm.

• Σε περίπτωση μοντέλου με προϋπάρχουσα μηχανή

απορρόφησης, αφαιρέστε πρώτα τις βίδες και κατόπιν

το γκρουπ απορρόφησης για να περάσετε τον

απορροφητήρα στην οπή.

• Περάσετε τον απορροφητήρα στην οπή, όπως φαίνεται

. 3. Σε περίπτωση μοντέ

μηχανή αφαιρέστε το γκρουπ απορρόφησης πριν να

συνεχίσετε με την εγκατάσταση του μηχανήματος στο

• Σταθεροποιήστε τον απορροφητήρα στο εσωτερικό

χρησιμοποιώντας τα ειδικά παρεχόμενα εξαρτήματα

(Εικ.4). Μοντάρετε στην κατώτερη πλευρά του

απορροφητήρα τα παρεχόμενα εξαρτήματα (Εικ.5a)

αφήνοντας 2 mm μεταξύ του κατώτερου μέρους του

ου (Εικ.5b). Αυτή η απόσταση

επιτρέπει την κάθοδο του κατά την διάρκεια της

σταθεροποίησης (Εικ.5c), ώστε να εφαρμόσει απόλυτα

η κορνίζα inox με την επιφάνεια εργασίας.

• Πριν να βιδώσετε, βεβαιωθείτε ότι το έπιπλο είναι κάθετο

στην επιφάνεια μαγειρέματος.

• Με το τέλος της εγκατάστασης και σύνδεσης του

ανασηκώστε τον απορροφητήρα και

αφαιρέστε το μπλοκ θυρί

• Σε περίπτωση μοντέλου με προϋπάρχουσα μηχανή

απορρόφησης βάλτε το γκρουπ απορρόφησης

τοποθετώντας την έξοδο αέρα ανάλογα με την

προτιμώμενη θέση προς τα πάνω ή προς τα κάτω (Εικ.

7b). Το γκρουπ απορρόφησης μπορεί να τοποθετηθεί

στην εμπρόσθια ή οπίσθια πλευρά

κατάστασης του απορροφητήρα προχωρήστε

στην εγκατάσταση του σωλήνα εξαερισμού.

• Σε περίπτωση μοντέλου εξωτερικής μηχανής,

τοποθετήστε κατάλληλα το γκρουπ απορρόφησης και

προχωρήστε στην εγκατάσταση του σωλήνα εξαερισμού.

Επιλέξτε την έξοδο αέρα μεταξύ των παρεχόμενων 5

εναλλακτικών λύσεων (Εικ. 7a) και τοποθετήστε τον

• Τοποθετήστε σε προσβατή θέση το

εξαρτημάτων για πιθανές μελλοντικές επεμβάσεις (Εικ.

8), συνδέοντας τα καλώδια με τον απορροφητήρα:

πίνακα (Εικ. 9a), σύνδεσμου 9 πόλων (Εικ. 9b),

σύνδεσμου νέον (Εικ. 9c)

• Σε μοντέλλα με εξωτερική μηχανή,συνδέστε το καλώδιο

μηχανής με τον αντίστοιχο συνδετήρα στο κουτί

ηλεκτρονικών εξαρτημάτων (Εικ. 10a) ενώ σε περίπτωση

χρήσης εξωτερικού εγκεφάλου SEM7

τήρα 2 πόλων ( Εικ.10b)

• Συνδέστε το προιόν με το ηλεκτρικό ρεύμα.58

Χρησιμοποιησε την μεγαλυτερη ταχυτητα σε περιπτωση

ειδικης συγκεντρωσης ατμων μαγειρεματος. Συμβουλεβουμε

να αναψετε την απορροφηση 5 λεπτα πριν αρχισει το

μαγειρεμα και να την αφησετε σε λειτουργια μετα απο το

τελος του μαγειρεματος ακομα για 15 λεπτα περιπου.

Ο απορροφητήρας διαθέτει σύστημα "TOUCH" για τον

έλεγχο του φωτισμού και της ταχύτητας απορρόφησης.

την χρήση του, διαβάστε προσεκτικά τις παρακάτ

Ο απορροφητήρας μπορεί να ελέγχεται μέσω

τηλεχειριστηρίου, το οποίο παρέχεται σα ν kit αξεσουάρ (δείτε

την παράγραφο σχετική με την λειτουργία του

• Πλήκτρο T1: καθυστερεί το σβήσιμο του απορροφητήρα

με χρονοδιακοπή σε μερικά λεπτά.

Με το τέλος του προβλεπόμενου χρόνου, ο

απορροφητήρας σβήνει.

Ο χρονοδιακόπτης λειτουργεί ως εξής::

• ταχύτητα (δύναμη) απορρόφηση 1: 20 λεπτά

• ταχύτητα (δύναμη) απορρόφηση 2: 15 λεπτά

• ταχύτητα (δύναμη) απορρόφηση 3: 10 λεπτά

• ταχύτητα (δύναμη) απορρόφηση 4: 5 λεπτά

T2 και T3 ο απορροφητήρας βγ

την διαδικασία χρονοδιακοπής και η τα χύτητα (δύναμη)

απορρόφηση αυξάνει η ελαττώνεται ανάλογα με τα

πλήκτρα που πιέζετε. Κατά την διαδικασία

χρονοδιακοπής το σχετικό με την ταχύτητα led

• Πλήκτρο T2: Μειώνει την ταχύτητα (δύναμη)

απορρόφηση (4→3→2→1→OFF).

Η ταχύτητα φαίνεται από το

τικό led που ανάβει.

Το Πλήκτρο T2 δεν ανοίγει/κλείνει την επιφάνεια

• Πλήκτρο T3: Αυξάνει την ταχύτητα (δύναμη)

απορρόφηση (1→2→3→4).

Η ταχύτητα φαίνεται από το σχετικό led που ανάβει.

Σημείωση: Εάν η επιφάνεια απορρόφησης είναι

κλειστή (ο απορροφητήρας σβηστός ) το Πλήκτρο T3

πρώτα ανοίγει την επιφάνεια απορρόφησης και

προχωράει σε ταχύτητα (δύναμη) απορρόφησης 1.

Σημείωση: Εάν η επιφάνεια απορρόφησης είναι

κλειστή (ο απορροφητήρας σβηστός ) το Πλήκτρο T4

πρώτα ανοίγει την επιφάνεια απορρόφησης και κατόπιν

• Πλήκτρο T5: Ανοίγει (σηκώνει) η κλείνει (χαμηλώνει) την

επιφάνεια απορρόφησης.

Εάν η επιφάνεια απορρόφησης

απορροφητήρας σβηστός ) το Πλήκτρο T5 πρώτα

ανοίγει την επιφάνεια απορρόφησης και κατόπιν

προχωράει σε ταχύτητα (δύναμη) απορρόφησης 1.

Εάν η επιφάνεια απορρόφησης είναι ανοικτή (σε

οποιαδήποτε ταχύτητα) το Πλήκτρο T5 πρώτα σβήνει

την επιφάνεια απορρόφησης ( και εάν είναι ανοικτή

σβήνει και το φως) και κατόπιν την επιφάνεια

Κατά την διάρκεια του ανοίγματος της εμπρόσθιας

επιφάνειας λόγω εργασιών καθαρισμού, όλες οι ηλεκτρονικές

και κινητικές λειτουργίες.

Ασφάλεια έναντι ατυχημάτων:όταν το κλείσιμο του Downdraft

εμποδίζεται από κάποιο εμπόδιο, σταματάει η διαδικασία

κλεισίματος και η επιφάνεια ανεβαίνει.

Ένδειξη κορεσμού φίλτρων λίπους.

Κάθε 40 ώρες χρήσης ο απορροφητήρας αναφέρει την

σμού φίλτρων και την ανάγκη καθαρισμού τους.

Η ένδειξη αναφέρεται μέσω ταυτόχρονης φωτεινής ενδείξεως

όλων των led ταχύτητας απορρόφησης.

Reset ένδειξης κορεσμού φίλτρων λίπους

Κατόπιν καθαρισμού φίλτρων λίπους, πιέστε το πλήκτρο T1

για περισσότερο από 3" .

Σημείωση: η ένδειξη κορεσμού φίλτρων λίπους segnalazione

δεν φαίνεται εάν ο απορροφητήρας είναι σβηστός (OFF), και

ς επιφάνειας απορρόφησης.59

Χρήση του τηλαχειριστηρίου

Το τηλεχειριστήριο είναι σε θάση να ελέγχει όλες τις

λειτουργίες του απορροφητήρα:

Επιλογή των ταχυτήτων (ισχύς) απορρόφησης

Ελεγχος του κεντρικού φωτός

πλήκτρο χωρίς επιλογές

Reset και απεικόνιση του σήματος κορεσμού των

Επιλογή της ταχύτητας (ισχύς) απορρόφησης

Πατήστε το πλήκτρο “◄ “ ή το “ ►“ μέχρι να εμφανιστεί στο

τηλεχειριστήριο το σύμβολο”

Πατήστε το πλήκτρο “+” ή το πλήκτρο “-” ή το πλήκτρο

“■“αντίστοιχα για να αυξηθεί ή να ελαττωθεί ή να σβήσει η

ταχύτητα (ισχύς απορρόφησης.

Απορροφητήρας σβηστός και επιφάνεια απορρόφησης

κλειστή, πιέζοντας το "■" ή το “+”, ο απορροφητήρας

ενεργοποιεί την επιφάνεια απορρόφησης και περνάει σε

ταχύτητας (ισχύς) απορρόφησης 1.

Απορροφητήρας αναμμένος

ανοικτή πιέζοντας το "■" 1 φορά σβήνετε τον

απορροφητήρα, με την επόμενη φορά κλείνει η επιφάνεια

απορρόφησης (ε[αν αναμμένο, σβήνει το φως).

Ελεγχος του κεντρικού φωτός:

πιέζοντας το "◄" ή το "►" μέχρι εμφάνισης στο

τηλεχειριστήριο του συμβόλου

Το κεντρικό φως μπορεί να ανάψει και να σβήσει με 2

1. πιέζοντας το “+”ή το “-” για να ανάψει (ON) ή να σβήσει

(OFF) το κεντρικό φως.

2. πιέζοντας το "■" για να περάσετε από (OFF) σε (ON) και

Σημείωση 1: Εάν η επιφάνεια είναι κλειστή, το πλήκτρο που

την ανοίγει ανάβει πρώτα

ημείωση 2: Με ανοικτό το φως πιέζοντας το "■" 1 φορά

σβήνετε την απορρόφηση, εάν δεν έχετε επιλέξει δύναμη

απορρόφησης πιέζοντας το ακόμα 1 φορά.

Reset και απεικόνιση του σήματος κορεσμού των

Ενεργοποιήστε τον απορροφητήρα σε μια οποιαδήποτ ε

ταχύτητα απορρόφησης. (δες και παρά γραφο “Έλεγχος της

ταχύτητας (ισχύς) απορρόφησης”)

χρι να εμφανιστεί στο

τηλεχειριστήριο το σύμβολο

Πατήστε ταυτόχρονα και για περισσότερα από 3

δευτερόλεπτα τα πλήκτραi “+” και “-”, τα led ταχύτητας

απορρόφησης θα σταματήσουν να αναβοσβήνουν για να

δείξουν ότι το reset του σήματος ένδειξης έχει

Συντήρηση του τηλεχειριστήριου

Καθαρισμός του τηλεχειριστήριου:

Καθαρίστε το τηλεχειριστήριο με ένα μαλακό πανί και με ένα

ουδέτερο διάλυμα απορρυπαντικού χωρίς ουσίες που να

Αντικατάσταση της μπαταρίας:

• Ανοίξτε τον χώρο τη

ς μπαταρίας κάνοντας μοχλό με ένα

μικρό πλατύ κατσαβίδι.

• Αντικαταστήστε την μπαταρία με μία νέα τών 12V τύπου

Κατά την εισαγωγή της μπαταρίας να διατηρηθεί η

πολικότιτα όπως ενδεικνύεται στον χώρο της μπαταρίας!

• Ξανακλείστε τον χώρο της μπαταρίας.

τροφή των μπαταριών πρέπει να γίνεται πάντοτε

σύμφωνα με τις νόμιμες και προβλεπόμενες διαδικασίες. Μην

πετάτε τις άδειες μπαταρίες μαζί με άλλα κοινά απορρίμματα.

Οι άδειες μπαταρίες πρέπει να ανακυκλώνονται πάντοτε με

ειδικά προβλεπόμεν ο και σίγουρο τρόπο.

Για μια καλύτερη ενημέρωση αναφορικά με την

προστασία του περιβάλλοντος, την ανακύκλωση

τροφή των μπαταριών, παρακαλούμε

επικοινωνήστε με το αρμόδιο γραφείο ανακύκλωσης

Ανωμαλίες λειτουργίας

Ο Απορροφητήρας δεν λειτουργει

• Δεν υπάσχει κάποιο ηλεκτρικό blackout

• Έχετε επιλέξει κάποια ταχύτητα απορρόφησης.

• Η επιφάνεια λειτουργίας έχει κλείσει κανονικά.

• Η σύνδεση 9 πόλων έχει γίνει κανονικά (Εικ. 9b).

et που βρίσκεται πάνω από το

κουτί ηλεκτρονικών εξαρτημάτων έχει πιεστεί.

• Στην σύνδεση 9 πόλων βεβαιωθείτε ότι τα καλώδια είναι

κανονικά συνδεδεμένα στην πρίζα (κατά την διάρκεια

της σύνδεσης η πολύ πίεση στα καλώδια μπορεί να

λυγίσει τις συνδέσεις).

Ο απορροφητήρας δεν λειτουργεί κανονικά

• Η ταχύτητα απορρόφησης είναι

εξαερισμό των ατμ΄ψν και καπνών μαγειρεύματος

• Η κουζίνα αερίζεται αρκετά έτσι ώστε να παρέχει σημείο

εξαερισμού ενώ το φίλτρο άνθρακα δεν είναι φθαρμένο

(Απορροφητήρας μοντέλου φιλτραρίσματος).

• Ο σωλήνας εξαγωγής ατμού δεν εμποδίζεται από κάτι.

• Οι βαλβίδες μη επιστροφής της ομάδας απορόφησης

είναι ελεύθερες να περιστρέφονται.

ορροφητήρας σταματάει κατά την διάρκεια της

• Δεν υπάσχει κάποιο ηλεκτρικό blackout

• Ο μαγνητοθερμικός διαφορικός διακόπτης δεν

Προσοχή! Πριν από κάθε επέμβαση καθαρισμού ή

συντήρησης αποσυνδέστε τον απορροφητήρα από το ρεύμα

αφαιρώντας την πρίζα ή διακόπτοντας την κεντρική παροχή

ρεύματος η πιέστε το κόκκινο πλήκτρο της συσκευής ελέγχου

Με το τέλος της εργασίας καθαρισμού επανασυνδέστε όλα τα

μέρη και φίλτρα του απορροφητήρα και βεβαιωθείτε για

ατάλληλη εγκατάσταση τους. Σε αντίθετη περίπτωση ο

απορροφητήρας δεν λειτουργεί.

Ο απορροφητηρας πρεπει να καθαριζεται συχνα,εσωτερικα

και εξωτερικα (Τουλάχιστο με την ίδια συχνότητα με την

οποία γίνεται η συντήρηση τών φίλτρων για τα λίποι). Για τον

καθαρισμό χρησιμοποιήστε ένα υγρό πανί με ουδέτερα υγρά

απορρυπαντικά. Αποφύγετε τη χρήση λειαντικών μέσων.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Προσοχή: Η μη συμμόρφωση με τους κανόνες

του μηχανήματος και της αντικατάστασης των φίλτρων μπορεί

να προκαλέσει κίνδυνους πυρκαγιάς. Σας συμβουλεύουμε να

ακολουθείτε πιστά τις παρούσες οδηγίες.

Δεν είμαστε υπεύθυνοι για πιθανές βλάβες της μηχανής,

πυρκαγιές που οφείλονται σε λανθασμένη συντήρηση ή στην

μη συμμόρφωση με τις παρούσες οδηγίες.

Συγκρατεί τα μόρια λίπους που προέρχονται από το

Πρεπει να καθαριζεται μια φορα τον μηνα ( ή όταν το

σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται

στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την

αναγκαιότητα), με απορρυπαντικα που δεν χαραζουν, στο

χερι η’ στο πλυντηριο πιατων σε χαμηλες θερμοκρασιες και

ο κυκλο. Με το πλυσιμο στο πλυντηριο το

μεταλλικο φιλτρο για τα λιποι μπορει να χασει το χρωμα αλλα

οι δικες του ιδιοτητες φιλτραρισματος δεν μεταβαλλονται.

Μοντάρισμα και αποσυναρμολόγηση φίλτρων λίπους και

άνθρακα γίνονται με την αποσπάσιμη επιφάνεια

απορρόφησης ανοικτή. Για αυτό τον λόγο πιέστε το π[λήκτρο

μπρόσθια επιφάνεια πιέζοντας

ταυτόχρονα στην ανώτερη πλευρά της πλευρικής επιφάνειας

(Εικ. 13). Η επιφάνει κυλάει μπροστά ελευθερώνοντας την

πρόσβαση των φίλτρων λίπους (Εικ. 14).

Φιλτρο ανθρακα (μονο για τον τυπο

Συγκρατει τις δυσαρεστες οσμες που προερχονται απο

Ο κορεσμός του φίλτρου εξακριβώνεται μετά από μία μεγάλη

χρονικά χρήση ανάλογα με τον τύπο της κουζίνας και από την

συχνότητα καθαρισμού του φίλτρου για τα λίποι. Σε κάθε

περίπτωση είναι αναγκαία η αντικατάσταση του φίλτρου το

αργότερο κάθε τέσσερις μήνες.

θεί ή να αναγεννηθεί

Βάλτε τα φίλτρα άνθρακα μόνο όταν έχετε αφαιρέσει τα

φίλτρα λίπους (Εικ. 15) (δεν παρέχονται).

Αντικατασταση λαμπες

Πριν απο καθε εργασια συντηρησης αποσυνδεσε τον

απορροφητηρα απο το ηλεκτρικο ρευμα.

Προσοχή! Πρίν ακουμπήσεις τις λάμπες σιγουρεύσου οτι

Για να αντικαταστήστε τις λάμπες Νέον ακολουθήστε την εξής

1. ανασηκώστε την αποσπάσιμη επιφάνεια απορρόφησης.

2. Αφαιρέστε την παροχή ρεύματος. (βγάλτε την πρίζα η

ανοίξτε τον διακόπτη, ή πιέστε το

κιβωτίου ελέγχου (Εικ. 10c)

3. Αφαιρέστε τις βίδες σταθεροποίησης όπως φαίνεται

4. Αφαιρέστε την ανώτερη εμπρόσθια επιφάνεια (Εικ. 17)

5. Αφαιρέστε την λάμπα (Εικ. 18) και αντικαταστήστε την

με άλλη όμοιων τεχνικών χαρακτηρηστικών (Mod.T5

Σε περιπτωση που ο φωτισμος δεν θα λειτουργησει, ελεγξε

την σωστη τοποθετηση της λαμπας

την τεχνικη βοηθεια.61
