GEBRUIKSAANWIJZING Adagio PRF0006207 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

montadas en su sede.37

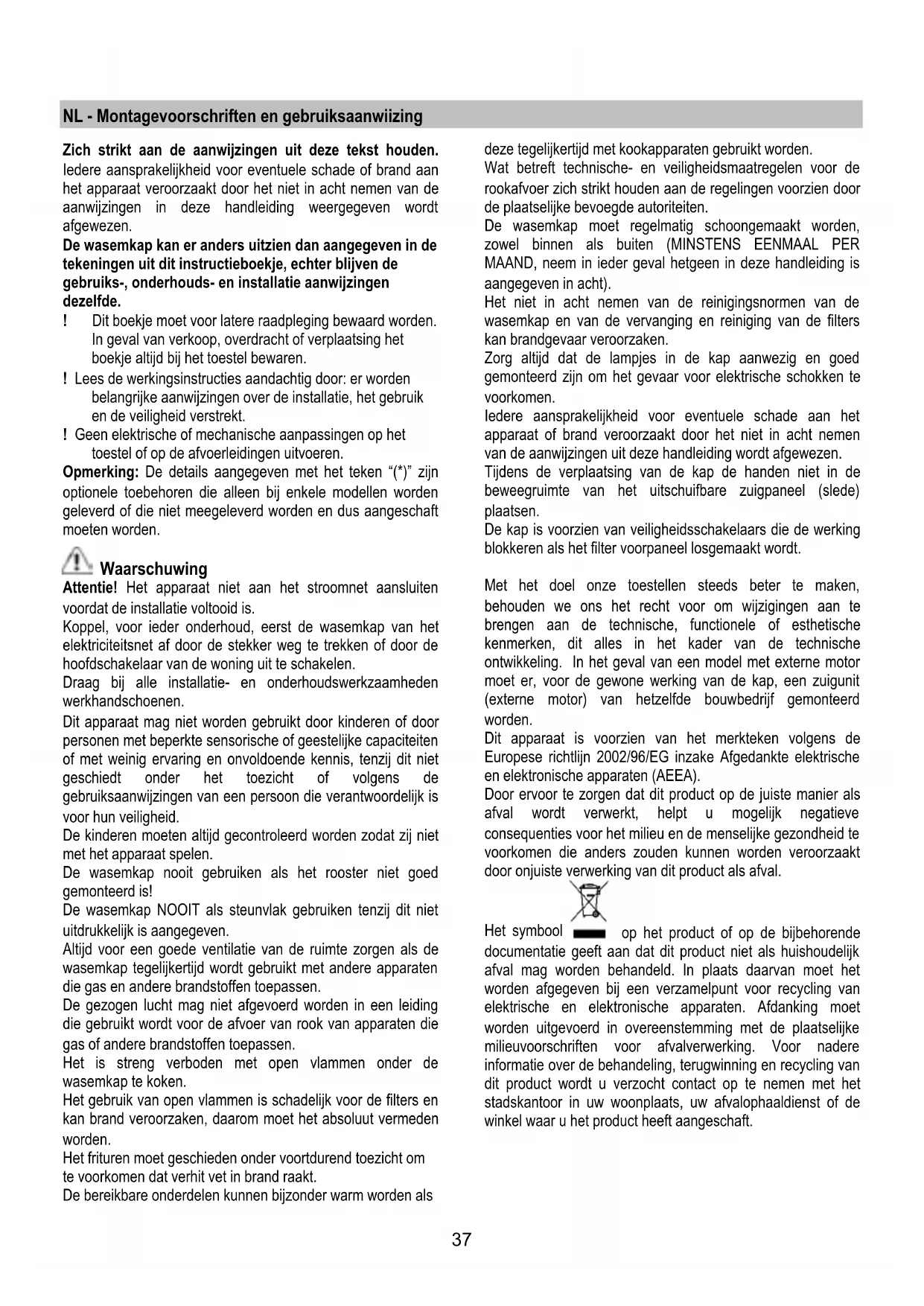

NL - Montagevoorschriften en gebruiksaanwiizing

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan

het apparaat veroorzaakt door het niet in acht nemen van de

aanwijzingen in deze handleiding weergegeven wordt

De wasemkap kan er anders uitzien dan aangegeven in de

tekeningen uit dit instructieboekje, echter blijven de

gebruiks-, onderhouds- en installatie aanwijzingen

! Dit boekje moet voor latere raadpleging bewaard worden.

In geval van verkoop, overdracht of verplaatsing het

boekje altijd bij het toestel bewaren.

! Lees de werkingsinstructies aandachtig door: er worden

belangrijke aanwijzingen over de installatie, het gebruik

en de veiligheid verstrekt.

! Geen elektrische of mechanische aanpassingen op het

toestel of op de afvoerleidingen uitvoeren.

Opmerking: De details aangegeven met het teken “(*)” zijn

optionele toebehoren die alleen bij enkele modellen worden

geleverd of die niet meegeleverd worden en dus aangeschaft

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden

Dit apparaat mag niet worden gebruikt door kinderen of door

personen met beperkte sensorische of geestelijke capaciteiten

of met weinig ervaring en onvoldoende kennis, tenzij dit niet

geschiedt onder het toezicht of volgens de

gebruiksaanwijzingen van een persoon die verantwoordelijk is

voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet

met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet

uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de

wasemkap tegelijkertijd wordt gebruikt met andere apparaten

die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding

die gebruikt wordt voor de afvoer van rook van apparaten die

gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de

Het gebruik van open vlammen is schadelijk voor de filters en

kan brand veroorzaken, daarom moet het absoluut vermeden

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen bijzonder warm worden als

deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan de regelingen voorzien door

de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden,

zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is

aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de

wasemkap en van de vervanging en reiniging van de filters

kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed

gemonteerd zijn om het gevaar voor elektrische schokken te

Iedere aansprakelijkheid voor eventuele schade aan het

apparaat of brand veroorzaakt door het niet in acht nemen

van de aanwijzingen uit deze handleiding wordt afgewezen.

Tijdens de verplaatsing van de kap de handen niet in de

beweegruimte van het uitschuifbare zuigpaneel (slede)

De kap is voorzien van veiligheidsschakelaars die de werking

blokkeren als het filter voorpaneel losgemaakt wordt.

Met het doel onze toestellen steeds beter te maken,

behouden we ons het recht voor om wijzigingen aan te

brengen aan de technische, functionele of esthetische

kenmerken, dit alles in het kader van de technische

ontwikkeling. In het geval van een model met externe motor

moet er, voor de gewone werking van de kap, een zuigunit

(externe motor) van hetzelfde bouwbedrijf gemonteerd

Dit apparaat is voorzien van het merkteken volgens de

Europese richtlijn 2002/96/EG inzake Afgedankte elektrische

en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke gezondheid te

voorkomen die anders zouden kunnen worden veroorzaakt

door onjuiste verwerking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk

afval mag worden behandeld. In plaats daarvan moet het

worden afgegeven bij een verzamelpunt voor recycling van

elektrische en elektronische apparaten. Afdanking moet

worden uitgevoerd in overeenstemming met de plaatselijke

milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van

dit product wordt u verzocht contact op te nemen met het

stadskantoor in uw woonplaats, uw afvalophaaldienst of de

winkel waar u het product heeft aangeschaft.38

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via

een afvoerpijp die is aangesloten op de verbindingsring aan

de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet

apart aangekocht worden.

De middellijn van de afvoerpijp moet even groot zijn als die

van de verbindingsring: 150mm.

De horizontale stukken van de buis moeten enigszins omhoog

hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te

Note. Als de wasemkap reeds is voorzien van koolstoffilter

dan moet u dit verwijderen.

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,

koolstoffilter te gebruiken.

De afgezogen lucht wordt ontvet en gefilterd voordat zij weer

teruggeblazen wordt in het vertrek via het bovenste rooster

Opmerking: De door de koolstoffìlters gefilterde lucht wordt in

de keuken geblazen door een leiding die de lucht aan een

zijde van de kast voert (Fig. 11).

Blokkering van de eenrichtingsklep

Let op alvorens de afvoerslang aan te sluiten controleer of de

eenrichtingskleppen van de afzuigunit vrijuit kunnen draaien

De modellen zonder afzuigmotor werken alleen als apparaten

met afvoer van de lucht naar buiten, en moeten worden

verbonden met een perifere afzuigunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere

afzuigunit geleverd.

Tijdens de installatie van de kap raden we aan een min.

afstand van 400mm aan te houden tussen het kookvlak en de

eventueel op de kap aanwezige elementen.

Dit om te voorkomen dat er belemmeringen zijn voor de

omhoog (opening) en omlaag (sluiting) beweging van het

paneel en om de op het paneel aanwezige bedieningen van

de kap gemakkelijk te kunnen bereiken.

WAARSCHUWING: Plaats de metalen doos met de

elektronische elementen op een afstand groter dan 65 cm in

geval van een gas kooktoestel of in ieder geval op 65 cm

vanaf het afzuigpunt van de kap.

AANBEVELING: We raden aan de metalen doos met de

elektronische elementen minstens 10 cm vanaf de vloer te

installeren en op een voldoende afstand vanaf

warmtebronnen (bijv.: ovenzijde of kookvlak).

Indien in de installatie-aanwijzing van het gaskooktoestel een

grotere afstand wordt aangegeven moet hiermee rekening

Elektrische aansluiting

De aansluiting van de kap aan het stroomnet moet uitsluitend

door een bevoegde en deskundige technicus uitgevoerd

De netspanning moet corresponderen met de spanning die

vermeld wordt op het etiket met eigenschappen, aan de

binnenkant van de wasemkap. Als de wasemkap een stekker

heeft, moet deze in een stopcontact worden gestoken dat

voldoet aan de geldende voorschriften. Heeft de kap geen

stekker (rechtstreekse verbinding met het net) of is deze niet

goed te bereiken, dan moet er een tweepolige schakelaar

worden geplaatst die de volledige ontkoppeling van het net

garandeert in het geval van een overspanning van klasse III,

in overeenstemming met de installatie normen.

Attentie! Alvorens de wasemkap weer aan het voedingsnet

aan te sluiten controleer of deze goed functioneert, controleer

altijd of de voedingskabel goed gemonteerd is.

Attentie! De voedingskabel moet door de bevoegde

technische assistentie dienst worden vervangen om ieder

risico te voorkomen.39

Alvorens het apparaat te installeren controleer of er geen

beschadigde onderdelen zijn, als dat wel het geval is neem

contact op met de verkoper en ga niet verder met de

installatie. Lees bovendien alle hieronder weergegeven

instructies aandachtig door.

• Gebruik een luchtafvoerslang met een max. lengte van 5

• Zorg ervoor dat er weinig bochten zijn daar iedere bocht

de doeltreffendheid van de afzuiging doet afnemen in

overeenstemming met 1 rechte meter. (Bijv.: indien 2

bochten van 90° worden toegepast, moet de leiding

lengte de 3 meter niet overschrijden).

• Vermijd grote richtingsverschillen.

• Gebruik een leiding met een diameter van 150mm over

• Gebruik een leiding van een goedgekeurd materiaal.

• Verwijder na de installatie het afstandstuk aangegeven in

• Voor het niet in acht nemen van de hierboven

beschreven instructies is het bouwbedrijf niet

verantwoordelijk voor vermogens- of geluidsproblemen

en er zal geen garantie verleend worden.

• Alvorens de opening te maken vergewis u ervan dat er

aan de binnenkant van de kast, in overeenstemming met

de behuizing van de kap, geen kaststructuur of andere

onderdelen aanwezig zijn, die een goede installatie

kunnen belemmeren. Vergewis u ervan dat de

afmetingen van de kap en van het kookvlak compatibel

zijn met de kast en dus dat de installatie mogelijk is.

• Maak aan de achterzijde van het kookvlak een

rechthoekige opening 848x100mm.

• In het geval van een uitvoering met reeds gemonteerde

motor verwijder de schroeven en de zuigunit om de kap

in de vooraf gemaakte opening te plaatsen.

• Plaats de kap in de opening vanuit de bovenzijde zoals

aangegeven (Fig. 3). In het geval van een uitvoering met

interne motor verwijder de zuigunit alvorens het product

in de kast te plaatsen.

• Maak de kap binnen de kast vast door middel van de

meegeleverde beugels (Fig. 4). Monteer de beugels aan

de onderzijde van de kap (Fig.5a), zorg ervoor dat er

tussen de onderkant van de beugel en de onderkant van

de kast een afstand van 2 mm (Fig.5b) overblijft. Deze

afstand dient om het product, tijdens de bevestiging

(Fig.5c), omlaag te kunnen trekken om de inox lijst goed

op het kookvlak aan te laten sluiten.

• Alvorens de schroeven in de kast te plaatsen vergewis u

ervan dat het product loodrecht op het kookvlak ligt.

• Na de installatie en na de aansluiting van het apparaat

aan het stroomnet hef de kap en verwijder de blokkering

van het deurtje (Fig. 6).

• In het geval van een uitvoering met interne motor

monteer de motorgroep door de luchtafvoer naar

beneden of naar boven te richten. (Fig. 7b). De motor

kan zowel aan de voorkant als aan de achterkant van de

kap gemonteerd worden. Na de installatie van de motor

monteer de leiding voor de luchtafvoer.

• In het geval van een uitvoering met externe motor de

zuigunit (externe motor) in een goede plaats zetten en

een afvoerpijp voor de luchtafvoer voorzien. Monteer de

luchtafvoer tussen de externe motor en de kap. Selecteer

de luchtafvoer uit de vijf mogelijkheden (Fig. 7a) en

monteer het meegeleverd verbindingsstuk.

• Plaats de metalen doos met de elektronische elementen

in een gemakkelijk te bereiken plaats voor eventuele

ingrepen (Fig. 8) en verbind de elektrische connectoren

aan de kap: knoppenbord connector (Fig. 9a), 9 polen

connector (Fig. 9b), neon connector (Fig. 9c)

• In het geval van een externe motor verbind de kabel van

de motorgroep in de betreffende connector op de doos

van de elektronische elementen (Fig. 10a) indien een

externe SEM7 inrichting gebruikt wordt verbind ook de 2

polen connector (Fig. 10b)

• Koppel het toestel aan het stroomnet.40

In geval van een sterkere dampconcentratie een hogere

zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te

koken aan te doen en deze nog voor ongeveer 15 minuten

nadat men beëindigt heeft aan te laten.

De kap is voorzien van een “TOUCH” inrichting voor de

bediening van het licht en van de zuigkracht.

Lees de hieronder weergegeven instructies voor een correct

De afzuigkap kan bediend worden middels een

afstandsbediening beschikbaar als extra toebehoren (zie de

betreffende paragraaf voor de werking van de

• Toets T1: vertraagt enkele minuten de uitschakeling van

de kap op de ingestelde zuigkracht door een tijdinstelling.

Met deze functie wordt de kap, na afloop van de

ingestelde tijd, uitgeschakeld.

De tijdsinstelling is op de volgende wijze onderverdeeld:

• zuigkracht (snelheid) 1 : 20 minuten

• zuigkracht (snelheid) 2 : 15 minuten

• zuigkracht (snelheid) 3 : 10 minuten

• zuigkracht (snelheid) 4 : 5 minuten

Door op de toetsen T2 en T3 te drukken eindigt de timer

functie en de zuigkracht (snelheid) neemt toe of af

naargelang de ingedrukte toets. Tijdens de timer functie

knippert het lampje van de betreffende zuigkracht.

• Toets T2: Voor de afnamen van de ingeschakelde

zuigkracht (snelheid) (4→3→2→1→OFF).

De zuigkracht wordt weergegeven middels het aangaan

van het lampje van de betreffende snelheid.

De toets T2 heeft geen enkele invloed op het

openen/sluiten van het zuigpaneel.

• Toets T3: Voor de toename van de ingeschakelde

zuigkracht (snelheid) (1→2→3→4).

De zuigkracht wordt weergegeven middels het aangaan

van het lampje van de betreffende snelheid.

Opmerking: Indien het paneel gesloten is

(uitgeschakelde kap) zorgt toets T3 eerst voor het

openen van het zuigpaneel en vervolgens voor het

instellen van de kap op zuigkracht (snelheid) 1.

• Toets T4: Zet het licht aan

Opmerking: Indien het zuigpaneel gesloten is

(uitgeschakelde kap) zorgt toets T4 eerst voor het

openen van het zuigpaneel en vervolgens voor het

aanzetten van het licht.

• Toets T5: Voor het openen (omhoog) en sluiten (omlaag)

Met uitgeschakelde kap en gesloten paneel zorgt de

toets T5 eerst voor het openen van het zuigpaneel en

vervolgens voor het instellen van de kap op zuigkracht

Met ingeschakelde kap (op een willekeurige zuigkracht)

met open paneel zet de toets T5 eerst de kap uit (als de

lichten aan zijn worden deze uitgezet) en sluit vervolgens

Aanvullende inlichtingen over de werking

Tijdens de verwijdering van het voorpaneel voor schoonmaak-

en onderhoudswerkzaamheden, worden alle elektronische

functies en bewegingen geblokkeerd.

Beveiliging : indien een willekeurig voorwerp de sluiting van

de Downdraft belemmert, wordt de sluitbeweging geblokkeerd

en de slede gaat weer omhoog.

lter verzadiging indicatie

Iedere 40 werkuur geeft de kap aan dat het onderhoud van de

vetfilters uitgevoerd moet worden.

Deze signalering geschiedt door het tegelijk knipperen van

alle Ledden van de zuigkrachten (snelheden).

Reset van de vetfilter verzadiging indicatie

Na de onderhoudswerkzaamheden van het vetfilter, druk

minstens 3 seconden lang op de toets T1 om de indicatie te

Opmerking: De indicatie wordt niet weergegeven met

uitgeschakelde kap (OFF), onafhankelijk van de stand van het

Gebruik van de afstandsbediening

Met de afstandsbediening kunnen alle functies van de kap

Selectie van de zuigkrachten (snelheden)

Bediening van het licht

Toets zonder functie

Reset en configuratie van de filters verzadiging

Selectie van de zuigkrachten (snelheden):

Druk op de toets "◄" of op de toets "►" totdat er op de

afstandsbediening dit symbool verschijnt:

Druk op de toets “+” of op de toets “+” of op de toets "■"

respectievelijk om de zuigkracht te verhogen, te verminderen

of uit te schakelen.

Met uitgeschakelde kap en gesloten zuigpaneel, door op

de toets "■" of op de toets “+” te drukken, gaat eerst het

zuigpaneel open en vervolgens wordt de kap op de zuigkracht

(snelheid) 1 ingesteld.

Met ingeschakelde kap en open zuigpaneel, door éénmaal

op de toets "■" te drukken gaat de kap uit en door nogmaals

te drukken wordt het zuigpaneel gesloten (indien aan gaat ook

Bediening van het licht:

Druk op de toets "◄" of op de toets "►" totdat er op de

afstandsbediening dit symbool verschijnt

Het centrale licht kan op twee wijzen aan- en uitgeschakeld

1. Druk op de toets “+” of op de toets “-”, respectievelijk om

het centrale licht aan (ON) of uit (OFF) te schakelen.

2. Druk op de toets "■" om de status van het licht te

veranderen, van uit naar aan en andersom.

Opmerking 1: indien het zuigpaneel gesloten is, maakt de

knop om het licht aan te zetten eerst het paneel open.

Opmerking 2: Met licht aan druk éénmaal op de toets "■" om

de kap uit te zetten, indien geen enkele zuigkracht (snelheid)

geselecteerd is door nogmaals te drukken gaat het paneel

Reset en configuratie van de filters verzadiging indicatie

Zet de kap op een willekeurige snelheid aan (zie paragraaf

hierboven “Selectie van de zuigkrachten (snelheden) ).

Druk op de toets "◄" of op de toets "►" totdat er op de

afstandsbediening dit symbool

Druk tegelijkertijd langer dan 3 seconden op de toetsen “+” en

“-”, alle ledden van de zuigkrachten (snelheden) houden op

met knipperen hetgeen aangeeft dat de reset van de indicatie

Onderhoud van de afstandsbediening

Reiniging van de afstandsbediening:

Maak de afstandsbediening schoon met een zachte doek en

een neutraal reinigingsmiddel, zonder schuurmiddelen.

Vervanging van de batterij:

• Maak de batterijruimte met een kleine schroevendraaier

met een rechte punt open.

• Vervang de lege batterij met een nieuwe batterij van 12 V

Bij het invoeren van de batterijen let op de polariteit

aangegeven in de batterijruimte!

• Doe de batterijruimte weer dicht.

Afdanking van de batterijen

De batterijen moeten afgedankt worden in overeenstemming

met alle nationale normen en wetgeving. De gebruikte

batterijen niet met het gewone afval weggooien.

De batterijen moeten op een veilige wijze worden afgedankt.

Voor nadere informatie over milieubescherming, recycling en

afdanking van de batterijen, neem contact op met de bedrijven

die belast zijn met de gescheiden afvalinzameling.

De kap functioneert niet

• Er geen stroom black-out is

• er een zuigkracht geselecteerd is.

• het paneel goed bevestigd is.

• de 9 polen aansluiting ingevoerd is (Fig. 9b).

• De rode reset knop op de elektrische kast ingedrukt is.

• Controleer bij de 9 polen aansluiting of de draden goed in

de connector ingevoerd zijn. (Tijdens de aansluiting zou

‘n te harde druk de contacten kunnen doen buigen).

De kap heeft een laag rendement

• De geselecteerde snelheid van de motor volstaat voor de

afgegeven hoeveelheid rook en voor de aanwezige

• De keuken voldoende geventileerd is voor een correcte

luchttoevoer, het koolstoffilter niet versleten is (filterende

• De pijp voor de luchtafvoer geen belemmeringen

• De eenrichtingskleppen van de afzuigunit vrijuit kunnen

De kap stopt tijdens de werking

• Er geen stroom black-out is

• De magneet thermische differentiaalschakelaar

(Stroomverbreker) niet doorgeslagen is.42

Attentie! Koppel, voor ieder onderhoud, eerst de kap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen of door op de

rode knop op het bedieningsdoos te drukken (Fig.13c).

Na afloop van de schoonmaak of van het onderhoud van

de kap of van de filters plaats het voorpaneel, de filters

volgens de instructies, vergewis u ervan dat de kap goed

geïnstalleerd en bevestigd is anders gaat hij niet aan.

De kap moet regelmatig schoon gemaakt worden, zowel

binnen als buiten (tenminste met dezelfde regelmaat waarmee

de vetfilters gereinigd worden). Gebruik voor het reinigen een

doek die u vochtig maakt met een beetje neutraal vloeibaar

reinigingsmiddel. Gebruik geen producten die schuurmiddelen

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet

opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist

De fabrikant is niet aansprakelijk voor schade aan de motor of

schade t.g.v. brand die het gevolg zijn van ondeskundig

onderhoud of niet opvolgen van de bovengenoemde

veiligheidsvoorschriften.

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de

aanwijzer verzadigde filters – indien aanwezig op het model in

Uw bezit – deze noodzaak aangeeft) met neutrale

reinigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperaturen en met een kort programma. Door hem in

de vaatwasmachine te wassen kan het metalen vetfilter

ontkleuren, maar dit is niet van invloed op de eigenschappen,

die beslist niet veranderen.

De vetfilters en de koolstoffilters moeten gemonteerd en

gedemonteerd worden met de uitschuifbare lade in de open

stand. Duw hiervoor op de knop ON/1. Verwijder vervolgens

het voorpaneel door tegelijkertijd aan de bovenkant van iedere

zijde te drukken (Fig. 13). Het paneel draait naar voren

waardoor de vetfilters vrijkomen (Fig. 14).

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstoffilter vindt plaats na een min of

meer geprolongeerd gebruik en hangt af van het soort koken

en de regelmaat waarmee de vetfilter wordt gewassen. In

ieder geval moet de filter minstens om de 4 maanden

Het kan NIET gewassen of opnieuw gebruikt worden

Na de vetfilters verwijderd te hebben kan het koolstoffilter

(Fig. 15) (niet meegeleverd) ingevoerd worden.

Attentie! Alvorens de lampjes aan te raken controleer eerst of

Om de neonlamp te vervangen op de volgende wijze

2. Sluit de stroom af. (deze handeling kan uitgevoerd

worden door de stekker weg te trekken, indien makkelijk

bereikbaar, of door de schakelaar te openen indien

voorzien tijdens de installatiefase, of door op de rode

knop op de bedieningsdoos te drukken (Fig. 10c)

3. Verwijder de schroeven die de bovenste voorzijde

bevestigen, zoals aangegeven in (Fig. 16)

4. Hef de bovenste voorzijde (Fig. 17)

5. Verwijder het beschadigde neonlampje (Fig. 18) en

vervang het met een lampje met dezelfde eigenschappen

Als de verlichting niet werkt, controleer dan of de lampjes

goed op hun plaats zitten alvorens de assistentiedienst te
