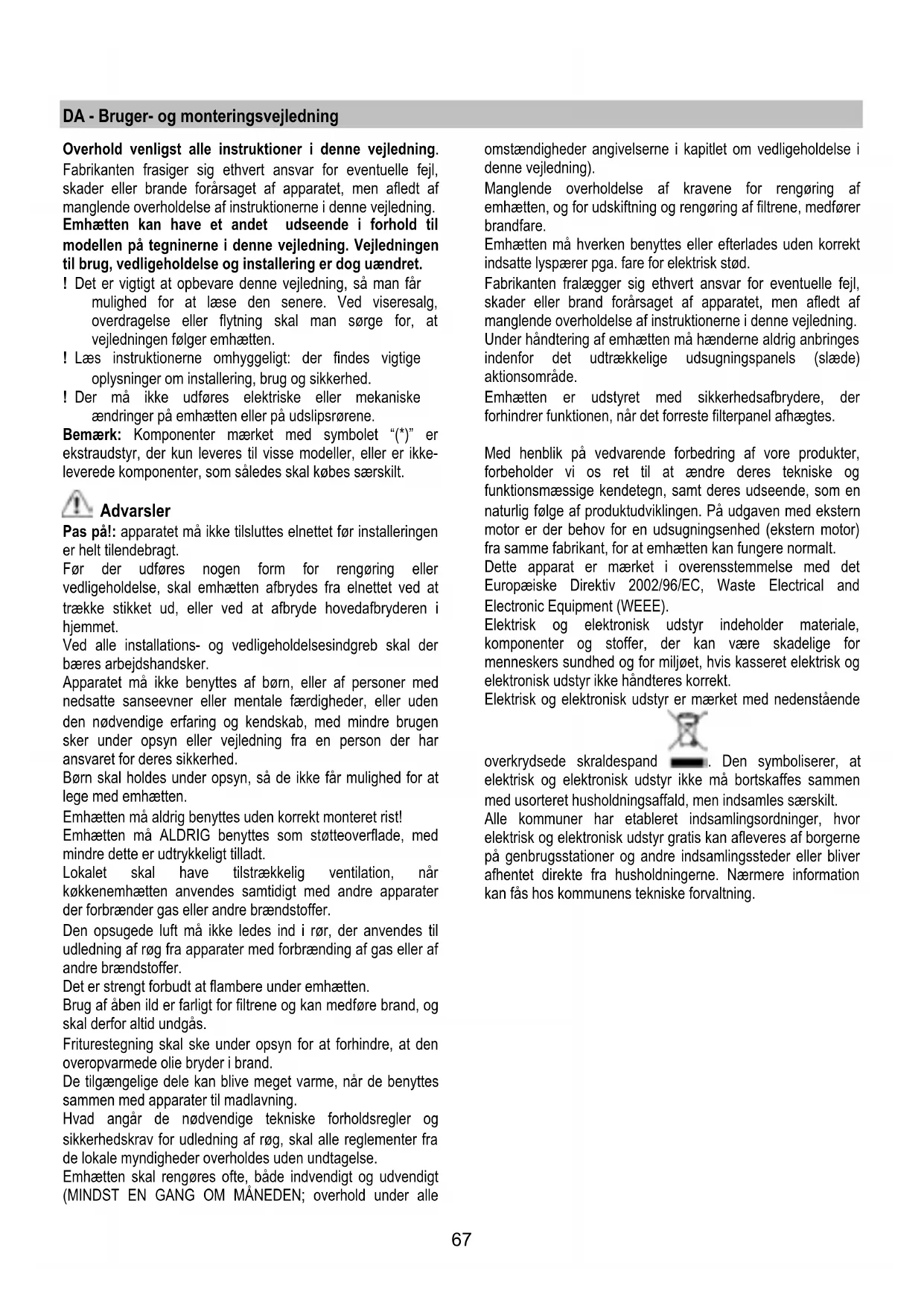

DA - Bruger- og monteringsvejledning

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,

skader eller brande forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Emhætten kan have et andet udseende i forhold til

modellen på tegninerne i denne vejledning. Vejledningen

til brug, vedligeholdelse og installering er dog uændret.

! Det er vigtigt at opbevare denne vejledning, så man får

mulighed for at læse den senere. Ved viseresalg,

overdragelse eller flytning skal man sørge for, at

vejledningen følger emhætten.

! Læs instruktionerne omhyggeligt: der findes vigtige

oplysninger om installering, brug og sikkerhed.

! Der må ikke udføres elektriske eller mekaniske

ændringer på emhætten eller på udslipsrørene.

Bemærk: Komponenter mærket med symbolet “(*)” er

ekstraudstyr, der kun leveres til visse modeller, eller er ikke-

leverede komponenter, som således skal købes særskilt.

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.

Før der udføres nogen form for rengøring eller

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

trække stikket ud, eller ved at afbryde hovedafbryderen i

Ved alle installations- og vedligeholdelsesindgreb skal der

bæres arbejdshandsker.

Apparatet må ikke benyttes af børn, eller af personer med

nedsatte sanseevner eller mentale færdigheder, eller uden

den nødvendige erfaring og kendskab, med mindre brugen

sker under opsyn eller vejledning fra en person der har

ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med

mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når

køkkenemhætten anvendes samtidigt med andre apparater

der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til

udledning af røg fra apparater med forbrænding af gas eller af

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og

Friturestegning skal ske under opsyn for at forhindre, at den

De tilgængelige dele kan blive meget varme, når de benyttes

sammen med apparater til madlavning.

Hvad angår de nødvendige tekniske forholdsregler og

sikkerhedskrav for udledning af røg, skal alle reglementer fra

de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt

(MINDST EN GANG OM MÅNEDEN; overhold under alle

omstændigheder angivelserne i kapitlet om vedligeholdelse i

Manglende overholdelse af kravene for rengøring af

emhætten, og for udskiftning og rengøring af filtrene, medfører

Emhætten må hverken benyttes eller efterlades uden korrekt

indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,

skader eller brand forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Under håndtering af emhætten må hænderne aldrig anbringes

indenfor det udtrækkelige udsugningspanels (slæde)

Emhætten er udstyret med sikkerhedsafbrydere, der

forhindrer funktionen, når det forreste filterpanel afhægtes.

Med henblik på vedvarende forbedring af vore produkter,

forbeholder vi os ret til at ændre deres tekniske og

funktionsmæssige kendetegn, samt deres udseende, som en

naturlig følge af produktudviklingen. På udgaven med ekstern

motor er der behov for en udsugningsenhed (ekstern motor)

fra samme fabrikant, for at emhætten kan fungere normalt.

Dette apparat er mærket i overensstemmelse med det

Europæiske Direktiv 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale,

komponenter og stoffer, der kan være skadelige for

menneskers sundhed og for miljøet, hvis kasseret elektrisk og

elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand

. Den symboliserer, at

elektrisk og elektronisk udstyr ikke må bortskaffes sammen

med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor

elektrisk og elektronisk udstyr gratis kan afleveres af borgerne

på genbrugsstationer og andre indsamlingssteder eller bliver

afhentet direkte fra husholdningerne. Nærmere information

kan fås hos kommunens tekniske forvaltning.68

Emhætten er udviklet til brug i den sugende udgave med

ekstern udledning eller i den filtrerende udgave med intern

Dampen ledes udenfor vha. et aftræksrør fastgjort til

Aftræksrørets diameter skal svare til diameteren på

Obs! Udledningsrøret leveres ikke, og skal købes.

På den vandrette del skal røret have en let stigning (cirka 10°)

for at lette bortledning af luften udenfor lokalet.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre

Den indsugede luft affedtes og lugten fjernes, før luften

sendes tilbage i lokalet. For at benytte emhætten i denne

udgave skal der monteres et supplerende filtreringssystem

baseret på aktivt kul.

Bemærk: Luften recirkuleret gennem kulfiltrene sendes

tilbage i køkkenet gennem et rør, der leder luften til den ene

side af køkkenelementet (Fig. 11).

Blokering af kontraventilen

Før slangen til luftudgang tilsluttes, skal man sørge for, at

udsugningsenhedens kontraventiler er i stand til at dreje frit

Modellerne uden udsugningsmotor fungerer kun i den

sugende udgave og skal tilsluttes til en ydre udsugningsenhed

Vejledningen til tilslutning leveres sammen med den perifere

Ved installering af produktet henstilles der til, at man

overholder en minimumsafstand på 400 mm mellem

arbejdsbordet og eventuelle komponenter over emhætten.

Denne afstand skal overholdes for at undgå hindring af

udsugningspanelets opgang (åbning) og nedgang (lukning),

og for at lette adgang til emhættens betjeningsanordninger på

ADVARSEL: Metaldåsen med elektroniske komponenter skal

anbringes i en afstand, der ikke er under 65 cm fra

gaskomfurer, eller under alle omstændigheder 65 cm fra

emhættens udsugningspunkt.

HENSTILLING: Der henstilles til, at metaldåsen med

Hvis gaskomfurets vejledning angiver en større afstand, skal

Elektrisk tilslutning

Tilslutning af emhætten til elnettet skal udføres af en

kvalificeret tekniker.

Netspændingen skal svare til spændingen vist på typeskiltet

internt i emhætten. Hvis emhætten er udstyret med et stik,

skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i

overensstemmelse med de gældende standarder. Hvis

emhætten ikke er udstyret med et stik (direkte tilslutning til

elnettet), eller hvis stikket ikke findes i et let tilgængeligt

område, skal der monteres en topolet afbryderkontakt i

overensstemmelse med standarderne, der sørger for fuld

afbrydelse fra elnettet i tilfælde af forhold i

overspændingskategori III, og i overensstemmelse med

reglerne for elektriske installationer.

Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før

emhættens kredsløb tilsluttes forsyningsnettet og der udføres

kontrol af korrekt funktion.

Obs! forsyningsledningen må udelukkende udskiftes af den

autoriserede tekniske service, så alle risici kan undgås.69

Før apparatet installeres, skal man undersøge, at ingen

komponenter er beskadiget; hvis dette er tilfældet, skal man

kontakte forhandleren, og undlade at fortsætte installeringen.

Læs desuden alle nedenstående instruktioner opmærksomt.

• Benyt et rør til udledning af luft der har en længde på

• Begræns antallet af kurver på kanaliseringen, fordi hver

kurve reducerer udsugningseffektiviteten i et omfang af 1

lineær meter. (Fx: hvis man benytter 2 kurver på 90°, må

kanaliseringens længde ikke overskride 3 meter).

• Undgå drastiske retningsændringer.

• Benyt et rør med en konstant diameter på 150 mm i hele

• Benyt et rør fremstillet af et godkendt materiale.

• Fjern sikkerhedstykkelsen vist på fotoet (Fig. 1-2), når

installeringen er afsluttet.

instruktioner, påtager fabrikanten sig intet ansvar for

problemer med kapaciteten eller støjforholdene, og ingen

garanti vil være gældende.

• Undersøg indersiden af køkkenelementet ud for

emhættens leje - før hullet laves - for at sikre, at

elementets opbygningsdele, eller andre komponenter der

kan skabe problemer for installeringen, ikke findes i dette

område. Kontroller at de ydre dimensioner på emhætten

og kogefladen passer til elementet, og at installeringen

således kan finde sted.

• Lav et rektangulært hul med dimensionerne 848x100 mm

• Hvis det drejer sig om en udgave med monteret motor,

skal skruerne og udsugningsenheden fjernes, for at

kunne sætte emhætten ind i hullet.

• Installer emhætten i hullet ved at føre den ind ovenfra,

som vist på (Fig. 3). Hvis det drejer sig om en udgave

med indbygget motor, skal udsugningsenheden fjernes,

før produktet sættes ind i elementet.

• Fastgør emhætten internt i elementet vha. de

medfølgende beslag (Fig. 4). Monter beslagene på den

nederste del af emhætten (Fig. 5a); sørg for at der

efterlades en afstand på 2 mm mellem undersiden af

beslaget og elementets bund (Fig. 5b). Denne afstand

giver mulighed for at trække produktet nedad, når det

fastgøres (Fig. 5c), så den rustfrie stålramme ligger helt

tæt på arbejdsbordet.

• Sørg for at produktet er helt vinkelret mod arbejdsbordet,

før skruerne sættes ind i elementet.

• Løft emhætten og fjern lågestoppet (Fig. 6), når

installeringen er fuldført, og efter tilslutning til elnettet.

• Hvis det drejer sig om udgaven med indbygget motor,

skal motorenheden monteres med luftudgangen rettet i

den ønskede retning: nedad eller opad. (Fig. 7b).

Motoren kan installeres enten på forsiden eller på

bagsiden af emhætten. Når motoren er blevet installeret,

skal kanaliseringen til luftudgang monteres.

• Hvis det drejer sig om udgaven med ekstern motor, skal

udsugningsenheden (ekstern motor) anbringes i et egnet

område, og røret til bortledning af røg udenfor skal

placeres. Monter kanaliseringen til luftudgang mellem

den eksterne motor og emhætten. Vælg en af de 5

mulige luftudgange (Fig. 7a), og monter den

medfølgende samling.

• Anbring metaldåsen med de elektroniske komponenter i

et let tilgængeligt område for eventuelle serviceindgreb

• Hvis det drejer sig om en udgave med ekstern motor,

skal motorenhedens kabel tilsluttes den tilhørende

stikforbindelse på dåsen med de elektroniske

komponenter (Fig. 10a); hvis den eksterne styreenhed

SEM7 anvendes, skal stikforbindelsen med 2 poler (

Fig.10b) også tilsluttes.

• Tilslut emhætten til elnettet.70

Benyt den højeste hastighed ved stor dampkoncentration i

køkkenet. Det anbefales, at man tænder udsugningen 5

minutter før påbegyndelse af madlavning, og at udsugningen

efterlades tændt i yderligere cirka 15 minutter efter afslutning

Emhætten er udstyret med en "TOUCH" anordning til

betjening af lys og hastighed.

Læs venligst nedenstående oplysninger omhyggeligt, for at

kunne bruge denne funktion korrekt.

Emhætten kan betjenes vha. en fjernbetjening, der kan

leveres i et udstyrssæt (læs venligst afsnittet om

fjernbetjeningens funktion).

• Tast T1: forsinker slukning af emhætten med

tidsindstilling af den anvendte hastighed i nogle minutter.

Denne funktion medfører, at emhætten slukker ved udløb

af tidsindstillingen.

Tidsindstillingen er opdelt på følgende måde:

• udsugningshastighed (effekt) 1: 20 minutter

• udsugningshastighed (effekt) 2: 15 minutter

• udsugningshastighed (effekt) 3: 10 minutter

• udsugningshastighed (effekt) 4: 5 minutter

Ved tryk på tasterne T2 og T3 afbryder emhætten

tidsindstillingen, og udsugningshastigheden (effekten)

øges eller sænkes på grundlag af den trykkede tast. I

fasen med tidsindstilling blinker lysdioden for den

• Tast T2: Sænker den aktive udsugningshastighed

(effekt) (4→3→2→1→OFF).

Hastigheden vises vha. tænding af lysdioden for den

Tasten T2 har ingen effekt på åbning/lukning af

• Tast T3: Øger den aktive udsugningshastighed (effekt)

Hastigheden vises vha. tænding af lysdioden for den

Bemærk: Hvis panelet er lukket (slukket emhætte),

aktiverer tast T3 først åbning af udsugningspanelet, og

indstiller derefter emhætten på udsugningshastighed

• Tast T4: Tænder lyset

Bemærk: Hvis udsugningspanelet er lukket (slukket

emhætte), aktiverer tast T4 først åbning af

udsugningspanelet, og tænder derefter lyset.

• Tast T5: Åbner (løfter) og lukker (sænker)

Hvis emhætten er slukket og panelet lukket, åbner tast

T5 først udsugningspanelet, og indstiller derefter

emhætten på udsugningshastighed (effekt) 1.

Hvis emhætten er tændt (med enhver hastighed) og

panelet er åbent, slukker tast T5 først emhætten (og

lyset, hvis det er tændt), og lukker derefter

Supplerende oplysninger om funktionen

Under fjernelse af det forreste panel med henblik på rengøring

og vedligeholdelse, blokeres alle elektroniske funktioner for

udsugning og bevægelse.

Sikkerhedsanordning til forebyggelse af

genstand forhindrer lukning af Downdraft, afbrydes lukningen,

og slæden kører op igen.

Signalering af Fedtfilter-mætning.

Efter hver 40 timers brug, signalerer emhætten behov for

vedligeholdelse af fedtfilteret.

Signaleringen sker vha. samtidig blink af alle lysdioder for

udsugningshastighed (effekt).

Reset af signalering fra fedtfilter

Efter vedligeholdelse af fedtfilteret skal der trykkes på tast T1 i

mere end 3 sekunder, så signaleringen nulstilles.

Bemærk: Signaleringen vises ikke ved slukket emhætte

(OFF), lige gyldigt hvilken placering udsugningspanelet har

Brug af fjernbetjeningen

Fjernbetjeningen er i stand til at betjene alle emhættens

Valg af udsugningshastighederne (effekterne)

Tast uden funktioner

Reset og konfiguration af signaleringen for

Valg af udsugningshastighederne (effekterne):

Tryk på tasten "◄" eller tasten "►", indtil symbolet

vises på fjernbetjeningen.

Tryk på tasten “+” eller tasten “-” eller tasten "■" for

henholdsvis at øge, sænke eller slukke

udsugningshastigheden (effekten).

Ved slukket emhætte og lukket udsugningspanel medfører

tryk på tasten "■" eller tasten “+”, at emhætten først åbner

udsugningspanelet, og derefter indstiller udsugningshastighed

Ved tændt emhætte og åbent udsugningspanel medfører

tryk på tasten "■" en enkelt gang, at emhætten slukkes; hvis

der trykkes på tasten endnu en gang, lukkes

udsugningspanelet (lyset slukkes også, hvis det er tændt).

Tryk på tasten "◄" eller tasten "►", indtil symbolet

vises på fjernbetjeningen.

Lyset i midten kan tændes og slukkes på to forskellige måder:

1. Tryk på tasten “+” eller tasten “-” for henholdsvis at tænde

(ON) eller slukke (OFF) lyset i midten.

2. Tryk på tasten "■" for at skifte lysets tilstand fra slukket

(OFF) til tændt (ON) eller vice versa.

Bemærk 1: hvis udsugningspanelet er lukket, åbner tasten til

tænding af lyset først panelet.

Bemærk 2: Ved tændt lys medfører tryk på tasten "■" en

enkelt gang, at emhætten slukkes; hvis der ikke er indstillet

nogen udsugningshastighed (effekt), medfører et nyt tryk på

tasten, at udsugningspanelet lukkes.

Reset og konfiguration af signaleringen for filtermætning

Tænd emhætten på en vilkårlig hastighed (læs venligst

ovenstående afsnit “Valg af udsugningshastighederne

Tryk på tasten "◄" eller tasten "►", indtil symbolet

vises på fjernbetjeningen.

Tryk samtidigt i mere end 3 sekunder på tasterne “+” og “-”;

alle lysdioder for udsugningshastigheder (effekter) ophører

med at blinke til angivelse af, at reset af signaleringen er

Vedligeholdelse af fjernbetjeningen

Rengøring af fjernbetjeningen:

Rengør fjernbetjeningen med en blød klud vædet med en

opløsning af mild sæbe uden slibemidler.

Udskiftning af batterierne:

• Åbn batterirummet ved at lirke med en lille skruetrækker

• Udskift det brugte batteri med et nyt batteri på 12 V type

• Luk batterirummet igen.

Bortskaffelse af batterier

Batterierne skal bortskaffes i overensstemmelse med den

gældende nationale lovgivning. Brugte batterier må ikke

smides ud sammen med almindeligt husaffald.

Batterierne skal bortskaffes på en sikker måde.

Ret henvendelse til de kompetente myndigheder for

affaldssortering for yderligere oplysninger om

miljøbeskyttelse, genbrug og bortskaffelse af batterier.

Emhætten fungerer ikke

Kontroller følgende:

• At der ikke er strømsvigt

• At der er indstillet en bestemt hastighed.

• At panelet er korrekt fasthægtet.

• At stikforbindelsen med 9 poler er korrekt indsat (Fig.

• At den røde reset-tast over dåsen med elanlægget er

• At ledningerne er korrekt indsat i stikforbindelsen med 9

poler. (Hvis der trykkes for hårdt under tilslutningen, kan

Emhætten renser ikke luften korrekt.

Kontroller følgende:

• At den valgte motorhastighed er tilstrækkelig til

mængden af røg og damp

• At der er tilstrækkelig lufttilførsel til køkkenet, så luften

kan suges ind; at kulfilteret ikke er slidt (emhætte i den

filtrerende udgave).

• At udledningsrøret til luftudgang er uden tilstopninger.

• At kontraventilerne i udsugningsenheden er i stand til at

Emhætten slukkes under funktionen

Kontroller følgende:

• At der ikke er strømsvigt.

Pas på! Inden der udføres nogen form for rengøring eller

Når rengøringen eller vedligeholdelsen af emhætten eller

filtrene er udført, skal frontpanelet og filtrene sættes på

plads i overensstemmelse med vejledningen; kontroller at

panelet er korrekt installeret og fasthægtet, ellers vil

emhætten ikke kunne tænde.

Emhætten skal rengøres jævnligt både på ydersiden og på

indersiden (mindst med samme frekvens som for

vedligeholdelse af fedtfiltrene). Ved rengøring skal man

anvende en klud fugtet med neutrale, milde rengøringsmidler i

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der

henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel

beskadigelse af motoren, brande forårsaget af utilstrækkelig

vedligeholdelse af apparatet eller manglende overholdelse af

ovenstående instruktioner.

Tilbageholder de fedtpartikler, der dannes under

tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang

om måneden (eller når signaleringssystemet for

filtermætning angiver behovet – hvis denne funktion findes

på den købte model); filteret kan også vaskes i

opvaskemaskine ved lave temperaturer og med en kort

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive

dets filtrerende egenskaber.

Montering og afmontering af fedtfiltrene og kulfiltrene skal

udføres med emhættens udtræksskuffe åben. I denne

henseende skal man trykke på tasten ON/1. Fjern derefter

frontpanelet ved at skubbe på den øverste del i begge sider

samtidigt (Fig. 13). Panelet drejer fremad, så der er fri adgang

til fedtfiltrene (Fig. 14).

Kulfilter (kun den filtrerende udgave)

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke

benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Efter at fedtfiltrene er blevet fjernet, er det muligt at indsætte

kulfiltrene (Fig. 15) (ikke leveret).

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

Følg venligst nedenstående fremgangsmåde ved udskiftning

2. Afbryd strømforsyningen; enten ved at trække stikket ud

(hvis det er tilgængeligt), ved at åbne den

afbryderkontakt, der eventuelt er blevet monteret under

installeringen, eller ved at trykke på den røde tast på

betjeningsdåsen (Fig. 10c).

3. Fjern de skruer, der fastgør det øverste frontstykke, som

4. Løft det øverste frontstykke (Fig. 17).

5. Fjern det beskadigede neonlys (Fig. 18), og indsæt et nyt

neonlys med samme karakteristika (Mod.T5 14W 860).

Hvis belysningen ikke fungerer, skal man kontrollere, at

lampen er korrekt indsat i fatningen, før der rettes
