INSTRUKCJA OBSŁUGI Adagio PRF0006207 ELICA

PL Instrukcja montażu i obsługi

ратиться в центр технической помощи.49

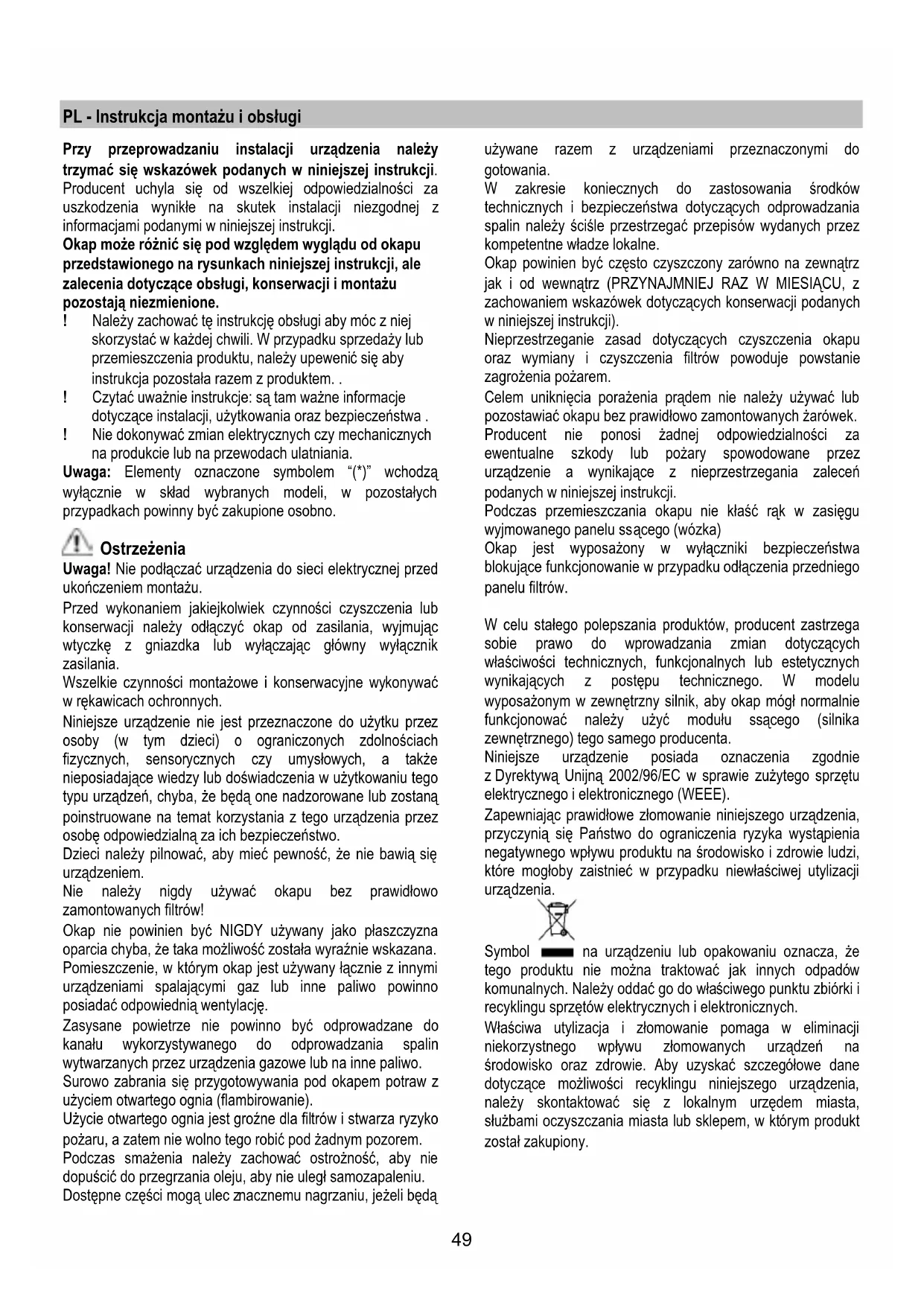

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy

trzymać się wskazówek podanych w niniejszej instrukcji.

Producent uchyla się od wszelkiej odpowiedzialności za

uszkodzenia wynikłe na skutek instalacji niezgodnej z

informacjami podanymi w niniejszej instrukcji.

Okap może różnić się pod względem wyglądu od okapu

przedstawionego na rysunkach niniejszej instrukcji, ale

zalecenia dotyczące obsługi, konserwacji i montażu

pozostają niezmienione.

! Należy zachować tę instrukcję obsługi aby móc z niej

skorzystać w każdej chwili. W przypadku sprzedaży lub

przemieszczenia produktu, należy upewenić się aby

instrukcja pozostała razem z produktem. .

! Czytać uważnie instrukcje: są tam ważne informacje

dotyczące instalacji, użytkowania oraz bezpieczeństwa .

! Nie dokonywać zmian elektrycznych czy mechanicznych

na produkcie lub na przewodach ulatniania.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą

d wybranych modeli, w pozostałych

przypadkach powinny być zakupione osobno.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub

konserwacji należy odłączyć okap od zasilania, wyjmując

wtyczkę z gniazdka lub wyłączając główny wyłącznik

Wszelkie czynności montażowe i konserwacyjne wykonywać

w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez

osoby (w tym dzieci) o ograniczonych zdolnościach

fizycznych, sensorycznych czy umysłowych, a także

nieposiadające wiedzy lub doświadczenia w użytkowaniu tego

typu urządzeń, chyba, że będą one nadzorowane lub zostaną

poinstruowane na temat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią

Nie należy nigdy używać okapu bez prawidłowo

zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna

oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany łącznie z innymi

urządzeniami spalającymi gaz lub inne paliwo powinno

posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do

kanału wykorzystywanego do odprowadzania spalin

wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z

użyciem otwartego ognia (flambirowanie).

Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko

pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia należy zachować ostrożność, aby nie

dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

nacznemu nagrzaniu, jeżeli będą

używane razem z urządzeniami przeznaczonymi do

W zakresie koniecznych do zastosowania środków

technicznych i bezpieczeństwa dotyczących odprowadzania

spalin należy ściśle przestrzegać przepisów wydanych przez

kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz

jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z

zachowaniem wskazówek dotyczących konserwacji podanych

w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu

oraz wymiany i czyszczenia filtrów powoduje powstanie

Celem uniknięcia porażenia prądem nie należy używać lub

pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody lub pożary spowodowane przez

urządzenie a wynikające z nieprzestrzegania zaleceń

podanych w niniejszej instrukcji.

Podczas przemieszczania okapu nie kłaść rąk w zasięgu

wyjmowanego panelu ss

Okap jest wyposażony w wyłączniki bezpieczeństwa

blokujące funkcjonowanie w przypadku odłączenia przedniego

W celu stałego polepszania produktów, producent zastrzega

sobie prawo do wprowadzania zmian dotyczących

właściwości technicznych, funkcjonalnych lub estetycznych

wynikających z postępu technicznego. W modelu

wyposażonym w zewnętrzny silnik, aby okap mógł normalnie

funkcjonować należy użyć modułu ssącego (silnika

zewnętrznego) tego samego producenta.

Niniejsze urządzenie posiada oznaczenia zgodnie

z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu

elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia,

przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi,

które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

na urządzeniu lub opakowaniu oznacza, że

tego produktu nie można traktować jak innych odpadów

komunalnych. Należy oddać go do właściwego punktu zbiórki i

recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji

niekorzystnego wpływu złomowanych urządzeń na

środowisko oraz zdrowie. Aby uzyskać szczegółowe dane

dotyczące możliwości recyklingu niniejszego urządzenia,

należy skontaktować się z lokalnym urzędem miasta,

służbami oczyszczania miasta lub sklepem, w którym produkt

Okap jest przeznaczony do pracy w trybie wyciągowym z

odprowadzaniem oparów na zewnątrz lub do pracy w trybie

filtrującym z wewnętrzną recyrkulacją.

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą

zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy

kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w

komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry

(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów

zanim zostanie zwrócone do pomieszczenia przez kratki w

górnej osłonie komina.

Nota: Powietrze odzyskane przez filtry węglowe jest z

powrotem wprowadzane do kuchni przez kanał powietrzny

znajdujący się z boku mebla (Rys. 11).

Blokada zaworu zwrotnego

Uwaga, przed podłączeniem giętkiej rury wylotu powietrza

należy się upewnić, że zawory zwrotne modułu ssącego mogą

się swobodnie obracać (Rys. 12).

Modele okapów, które nie posiadają wentylatora

wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być

połączone z urządzeniem wyciągowym (nie zawartym w

Wskazówki dotyczące podłączenia są dostarczane razem z

rznym urządzeniem wyciągowym.

W trakcie montażu należy pamiętać o tym, aby zachować

minimalną odległość 400mm między blatem roboczym a

ewentualnymi komponentami umieszczonymi nad okapem.

Zapobiega to przeszkodzeniu ruchowi panelu ssącego w górę

(otwarcie) i w dół (zamknięcie) tak, aby ułatwić dostęp do

sterowań okapu umieszczonych na panelu.

OSTRZEŻENIE: Należy umieścić metalową puszkę

zawierającą komponenty elektroniczne w odległości nie

mniejszej niż 65 cm od płaszczyzny gotowania, a w każdym

razie w odległości 65 cm od punktu zasysania okapu.

ZALECENIE: Zaleca się zainstalowanie metalowej puszki z

elektronicznymi komponentami co najmniej 10 cm od podłoża

i w odpowiedniej odległości od wszystkich źródeł ciepła (np:

bok piekarnika lub płyta grzewcza).

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest

egłość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Podłączenie okapu do sieci elektrycznej powinno być zawsze

wykonane przez wykwalifikowany i wyspecjalizowany

personel techniczny.

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na

tabliczce umieszczonej w wewnętrznej części okapu. Jeśli

okap jest wyposażony we wtyczkę, należy ją podłączyć do

gniazdka zgodnego z obowiązującymi normami i

umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie

jest wyposażony we wtyczkę (bezpośrednie podłączenie do

sieci) lub wtyczka nie znajduje się w łatwo dostępnym

miejscu, należy zastosować znormalizowany wyłącznik

dwubiegunowy, który umożliwi całkowite odcięcie od sieci

elektrycznej w warunkach nadprądowych kategorii III, zgodnie

z zasadami instalacji.

Uwaga: Przed ponownym podłączeniem obwodu okapu do

zasilania i sprawdzeniem poprawności jego działania należy

się zawsze upewnić, czy przewód zasilający jest prawidłowo

Uwaga! Jeżeli przewód zasilaj

nieodłączalny ulegnie

uszkodzeniu, to powinien on być wymieniony u wytwórcy lub

w specjalistycznym zakładzie naprawczym albo przez

wykwalifikowaną osobę w celu uniknięcia zagrożenia.51

Sprawdzić, czy żaden komponent nie jest uszkodzony, w

innym razie skontaktować się ze sprzedawcą i nie

przystępować do montażu. Ponadto, należy uważnie

przeczytać poniższe wskazówki.

• Przewód odprowadzania powietrza nie powinien być

dłuższy niż 5 metrów.

• Unikać zaginania przewodów, gdyż każde zagięcie

zmniejsza skuteczność zasysania w wymiarze 1 metra.

(np.: jeżeli są obecne dwa kolanka pod kątem 90°,

długość przewodu nie powinna przekraczać 3 metrów

• Unikać nagłych zmian kierunku prowadzenia przewodów.

• Stosować przewód o stałej średnicy 150mm na całej

• Stosować materiał spełniający wymagania normatywne.

rysunku (Rys. 1-2) po zakończeniu montażu.

• W braku przestrzegania powyższych instrukcji producent

nie będzie odpowiadał za zakłócenia dotyczące

wydajności lub hałaśliwości, jak również nastąpi utrata

• Przed wykonaniem otworu sprawdzić, czy na

wewnętrznej ścianie mebla, w strefie umieszczenia

okapu, nie jest obecny stelaż mebla lub inne szczegóły,

które mogłyby stworzyć problemy podczas montażu.

Sprawdzić, czy gabaryty okapu i płaszczyzny gotowania

są kompatybilne z meblem i czy montaż może być

prawidłowo przeprowadzony.

• W tylnej części płaszczyzny gotowania wykonać

prostokątny otwór o wymiarach 848x100mm.

• W modelach z już zainstalowanym silnikiem, wyjąć śruby

i moduł ssący, aby mo

było umieścić okap w

• Umieścić okap w wykonanym otworze, wkładając go od

góry, jak pokazano na rysunku (Rys. 3). W modelach z

już zainstalowanym silnikiem, należy usunąć moduł

ssący przed przystąpieniem do wkładania okapu do

• Umocować okap w meblu wykorzystując stosowne listwy

wspornikowe znajdujące się na wyposażeniu (Rys.4).

Zainstalować listwy w dolnej części okapu (Rys.5a) tak,

aby dolna część listwy i spód mebla były odległe o 2 mm

(Rys.5b). Taka odległość umożliwi pociągnięcie w dół

produktu w chwili mocowania, (Rys.5c), aby

obramowanie inox mogło optymalnie przylec do

płaszczyzny roboczej.

• Przed założeniem śrub do mebla należy się upewni

w pozycji prostopadłej do płaszczyzny roboczej.

• Po zakończeniu montażu i po podłączeniu go do sieci

elektrycznej należy unieść okap i usunąć blokadę klapy

• W modelach z zainstalowanym silnikiem zamontować

moduł silnika ustawiając wylot powietrza na wybranej

pozycji, skierowany w górę lub w dół. (Rys. 7b). Silnik

może być zainstalowany zarówno z przodu, jak i z tyłu

okapu. Po zainstalowaniu silnika przejść do montażu

przewodów wylotu powietrza.

• W modelach z zewnętrznym silnikiem ustawić w

odpowiedniej strefie moduł ssący (silnik zewnętrzny) i

zainstalować przewód odprowadzania spalin.

Zamontować przewód wylotu powietrza między

zewnętrznym silnikiem a okapem. Zaznaczyć wylot

powietrza spośród pięciu możliwości (Rys. 7a) i

zainstalować dostarczone złącze.

komponenty elektroniczne w łatwo dostępnym miejscu

umożliwiającym przeprowadzenie ewentualnych

zabiegów naprawczych (Rys. 8) i podłączyć przewody

elektryczne okapu. przewód pulpitu (Rys. 9a), przewód 9

biegunowy (Rys. 9b), przewód oświetlenia neonowego

• W modelach z zewnętrznym silnikiem podłączyć kabel

modułu silnika do stosownego przewodu w puszcze

zawierającej komponenty elektroniczne (Rys. 10a) w

razie stosowania zewnętrznej centralki SEM7 podłączyć

również przewód 2 biegunowy ( Rys.10b)

• Podłączyć okap do sieci elektrycznej.52

W przypadku, gdy powietrze w pomieszczeniu kuchennym

jest szczególnie zanieczyszczone, należy używać okapu

ustawionego na najwyższą prędkość. Zaleca się uruchomienie

okapu 5 minut przed przystąpieniem do gotowania

jakichkolwiek potraw i pozostawienie go włączonym jeszcze

przez ok. 15 minut po zakończeniu gotowania.

Okap jest wyposażony w urządzenie typu "TOUCH" służące

do kontroli oświetlenia i prędkości.

W zakresie prawidłowej obsługi należy zapoznać się z

poniższymi wskazówkami.

Okap może być sterowany zdalnym sterownikiem dostępnym

w opcji (patrz rozdział dotyczący opisu działania zdalnego

• Klawisz T1: opóźnia wyłączenie okapu regulując przez

kilka minut ustawioną prędkość.

Po upływie wyznaczonego czasu okap wyłącza się.

Zegar czasowy funkcjonuje w sposób następujący:

• prędkość (moc) zasysania 1: 20 minut

• prędkość (moc) zasysania 2: 15 minut

• prędkość (moc) zasysania 3: 10 minut

• prędkość (moc) zasysania 4: 5 minut

Po naciśnięciu klawiszy T2 i T3 okap przechodzi z funkcji

regulacji czasowej, a prędkość (moc) ulega zwiększeniu

lub zmniejszeniu w zależności od naciśniętego klawisza.

W trakcie aktywności funkcji regulacji czasowej miga

• Klawisz T2: Zmniejsza prędkość (moc) zasysania

W trakcie aktywności danej prędkości świeci się

Klawisz T2 nie ma żadnego wpływu na

otwieranie/zamykanie panelu ssącego.

• Klawisz T3: Zwiększa prędkość (moc) zasysania

W trakcie aktywności danej prędkości świeci się

Nota: Jeżeli panel jest zamknięty (okap wyłączony)

klawisz T3 powoduje najpierw otwarcie panelu ssącego,

a następnie ustawia okap na prędkość (moc) zasysania

• Klawisz T4: Włącza oświetlenie

Nota: Jeżeli panel jest zamknięty (okap wyłączony)

klawisz T4 powoduje najpierw otwarcie panelu ssącego,

a następnie włącza oś

T5: Otwiera (unosi) i zamyka (obniża) panel

Jeżeli okap jest wyłączony i panel jest zamknięty, klawisz

T5 powoduje najpierw otwarcie panelu ssącego, a

następnie ustawia okap na prędkość (moc) zasysania 1.

Jeżeli okap jest włączony (na jakąkolwiek prędkość) i

panel jest otwarty, klawisz T5 powoduje najpierw

wyłączenie okapu, (a jeżeli oświetlenie jest włączone, to

je wyłącza), a następnie zamyka panel ssący.

Dodatkowe informacje dotyczące funkcjonowania

Podczas wyjmowania przedniego panelu w celu

przeprowadzenia zabiegów czyszczenia i konserwacji

wszystkie funkcje elektroniczne ssania i ruchu są

Zabezpieczenie przed przyszczypaniem: jeżeli jakaś

przeszkoda uniemożliwia zamknięcie Downdraft, zabieg

zamykania jest przerywany i wózek ponownie unosi się.

Wskaźnik nasycenia filtra tłuszczowego.

Co 40 roboczogodzin okap sygnalizuje konieczność

przeprowadzenia konserwacji filtra tłuszczowego.

Sygnalizacja ma miejsce poprzez równoczesne miganie

wszystkich diod prędkości (mocy) zasysania.

Reset wskaźnika nasycenia filtra tłuszczowego.

Po wykonaniu zabiegów konserwacyjnych dotyczący

tłuszczowego, nacisnąć klawisz T1 przez co najmniej 3

sekundy, aby wyłączyć sygnalizację.

Nota: Sygnalizacja nie jest wyświetlana, jeżeli okap jest

wyłączony (OFF), niezależnie od pozycji panelu ssącego.53

Obsługa zdalnego pilota

zdalny pilot może sterować wszystkimi funkcjami urządzenia:

Wybór prędkości (mocy) zasysania

Kontrola oświetlenia

Kasowanie i konfiguracja sygnalizacji nasycenia

Wybór prędkości (mocy) zasysania

Nacisnąć klawisz "◄" lub klawisz "►" do wyświetlenia na

pilocie symbolu funkcji

Nacisnąć klawisz "+" lub klawisz "-" lub klawisz "■"

odpowiednio celem zwiększenia lub zmniejszenia prędkości

Jeżeli panel jest zamknięty i okap jest wyłączony klawisz

"■" lub klawisz “+” powoduje najpierw otwarcie panelu

ssącego, a następnie ustawia okap na prędkość (moc)

Jeżeli panel jest otwarty i okap jest włączony jednokrotne

naciśnięcie klawisza "■" powoduje wyłączenie okapu, należy

ponownie nacisnąć, aby zamknąć panel ssący (jeżeli

oświetlenie było włączone, zostanie wyłączone).

Kontrola oświetlenia:

Nacisnąć klawisz "◄" lub klawisz "►" do wyświetlenia na

pilocie symbolu funkcji

Centralne oświetlenie może być załączone lub wyłączone na

1. Nacisnąć klawisz "+" lub klawisz "-" odpowiednio celem

załączenia (ON) lub wyłączenia (OFF) centralnego

2. Nacisnąć klawisz "■" celem zmiany statusu oświetlenia

na wyłączone (OFF) lub załączone (ON) lub odwrotnie.

Nota 1: jeżeli panel zasysania jest zamknięty, klawisz

uruchamiający oświetlenie otwiera najpierw panel.

Nota 2: Jeżeli oświetlenie jest włączone jednokrotne

naciśnięcie klawisza "■" powoduje wyłączenie okapu, jeżeli

nie jest zaznaczona żadna prędkość (moc) zasysania

ponowne naciśnięcia klawisza powoduje zamknięcie panelu

Kasowanie i konfiguracja sygnalizacji nasycenia filtrów

Załączyć okap na dowolnej prędkości (patrz podrozdział

“Wybór prędkości (mocy) zasysania”)

awisz "◄" lub klawisz "►" do wyświetlenia na

pilocie symbolu funkcji

Przycisnąć równocześnie przez około 3 sekundy klawisze “+” i

“-”, wszystkie diody led prędkości (mocy) zasysania przestają

migać informując, że sygnalizacja została skasowana.

Czyścić zdalny sterownik przy użyciu miękkiej szmatki

i łagodnego środka czyszczącego niezawierającego

substancji ściernych.

• Za pomocą małego płaskiego śrubokręta otworzyć wieko

• Wymienić zużytą baterię na nową 12 V typu MN21/23

W trakcie umieszczania baterii przestrzegać

biegunowości podanej wewnątrz gniazda!

Likwidacja baterii powinna być wykonana zgodnie

ze wszystkimi normami i przepisami krajowymi. Zużyte baterie

nie powinny być usuwane razem z innymi, zwykłymi

Likwidacja baterii powinna być wykonana w sposób

W celu uzyskania szczegółowych informacji dotyczą

odowiska, recyklingu i usuwania baterii należy

skontaktować się z biurem ds. selektywnej zbiórki odpadów.

Usterki i nieprawidłowości

• Dopływ prądu elektrycznego.

• Wybór prędkości zasysania.

• Panel jest prawidłowo zamocowany.

• Połączenie 9 biegunowe zostało prawidłowo włożone

• Czerwony klawisz reset znajdujący się nad puszką

rozdzielczą został naciśnięty.

• W połączeniu 9 biegunowym sprawdzić, czy kable są

prawidłowo umieszczone do właściwego przewodu.

(podczas podłączania zbyt mocny nacisk może

spowodować zagięcie styków).

Okap słabo pochłania

silnika jest stosowna do ilości oparów.

• Kuchnia jest prawidłowo nawietrzona i umożliwia obieg

powietrza, a tłuszcz węglowy nie jest zużyty (okap w

wersji filtrującej).

• Przewód wylotu powietrza nie jest zatkany.

• Zawory zwrotne modułu zasysania mogą się swobodnie

Okap wyłącza się podczas normalnego funkcjonowania

• Dopływ prądu elektrycznego.

• Wyłącznik magnetyczno-termiczny (wyłącznik

Uwaga! Przed wykonaniem jakiejkolwiek czynności

czyszcząco-konserwacyjnej należy odłączyć okap od

zasilania sieciowego wyjmując wtyczkę z gniazdka lub

wyłączając główny wyłącznik zasilania w mieszkaniu lub

też naciskając czerwony przycisk na panelu

sterowniczym (Rys. 13c).

Po zakończeniu zabiegu czyszczenia lub konserwacji

okapu lub filtrów należy ponownie zainstalować przedni

panel filtrów, zgodnie ze wskazówkami, sprawdzając

poprawność montażu i umocowania, gdyż w innym

przypadku, okap nie włączy się.

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz

(przynajmniej z tą samą częstotliwością, z którą wykonuje się

czyszczenie filtrów tłuszczowych) przy użyciu szmatki

nawilżonej łagodnymi środkami. Nie należy używać środków

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie

zagrożenia pożarem. Zaleca się zatem przestrzeganie

Producent nie ponosi żadnej odpowiedzialności za

ewentualne uszkodzenia silnika lub pożary wynikające z

nieprzestrzegania zasad konserwacji oraz wzmiankowanych

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy

wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany),

za pomocą nieagresywnego środka czyszczącego, ręcznie lub

w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może

się odbarwić, ale nie zmienią się jego charakterystyczne

Montaż i demontaż filtrów tłuszczowych i filtrów węglowych

powinien być przeprowadzany, gdy wyjmowana puszka okapu

znajduje się w położeniu otwarcia. Z tego powodu, należy

nacisnąć klawisz ON/1. Następnie, usunąć przedni panel

popychając równocześnie górną część na całej długości (Rys.

13). Panel obraca się w przód udostępniając filtr t

Filtr na węgiel ( tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie

użytkowania w zależności od rodzaju kuchni i od regularności

z jaką jest wykonywane czyszczenie filtra tłuszczowego.

Wkład filtra powinien być w każdym razie wymieniony po

upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Po wyjęciu filtra tłuszczowego, można założyć filtry węglowe

(Rys. 15) (nie wchodzi w skład wyposażenia).

Przed przystąpieniem do jakichkolwiek operacji związanych z

konserwacją urządzenia, należy odłączyć okap od zasilania

energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

W celu wymiany żarówki neonowej należy postępować, jak

2. Odłączyć zasilanie. (ten zabieg może być

przeprowadzony po odłączeniu wtyczki, jeżeli dostępna,

lub można otworzyć wyłącznik, jeżeli przewidziano taki

zabieg podczas montażu lub też nacisnąć czerwony

klawisz na puszcze sterowniczej (Rys. 10c)

3. Usunąć śruby mocujące górny przedni panel, jak

przedstawiono na rysunku (Rys. 16)

4. Unieść górny panel przedni (Rys. 17)

zoną żarówkę neonową (Rys. 18) i założyć

żarówkę o takich samych właściwościach technicznych

W przypadku, gdy oświetlenie nie działa należy najpierw

sprawdzić, czy lampki zostały prawidłowo zamontowane.

Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie

działa, należy zwrócić się do serwisu.55

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
