MANUAL DE UTILIZADOR Easy Snap HD Aqua Best Buy

Manual do Utilizador Precauções Obrigado por ter comprado esta câmara da Best Buy. Por favor, leia atenta- mente estas instruções para usar adequadamente a unidade. Conserve este manual num lugar seguro para que seja possível consultá-lo no futuro.

• Antes de usar esta unidade, por favor leia atentamente as precauções de segurança. Certifique-se de que utiliza correctamente a câmara.

• Não aponte a unidade directamente para o sol ou para outras grandes Fontes de luz, dado que isso poderia prejudicar-lhe a vista.

• Não tente abrir a carcaça da unidade nem modificá-la de forma nenhuma. A manutenção deve ser efectuada por um serviço técnico qualificado.

• Mantenha a unidade e os seus acessórios fora do alcance das crianças para evitar acidentes ou danos na unidade.

• Se notar fumo ou odores estranhos na unidade, desligue-a imediatamente.

• Leve a unidade ao serviço técnico. Não tente repará-la por si mesmo.

• Utilize apenas o transformador de alimentação recomendado. A utilização de qualquer outro tipo de alimentação pode provocar sobreaquecimento, incêndio, choques eléctricos e outros perigos. AVISO Não assumimos qualquer responsabilidade por danos sofridos pelo utilizador ou por terceiros devido a um uso inadequado do produto e dos seus acessó- rios. Reservamo-nos o direito de alterar o produto e os seus acessórios em qualquer momento sem aviso prévio. As fotos incluídas neste manual do utili- zador servem apenas como referência. ADVERTÊNCIA: A bateria tem um número limitado de ciclos de carga. Quando este número de ciclos for atingido, deverá ser substituída. As baterias que tenham atingido o seu número de ciclos não estão cobertas pela garantia.PORTUGUÊS Manual do Utilizador // Easy Snap HD Aqua 68PORTUGUÊS Easy Snap HD Aqua // Manual do Utilizador

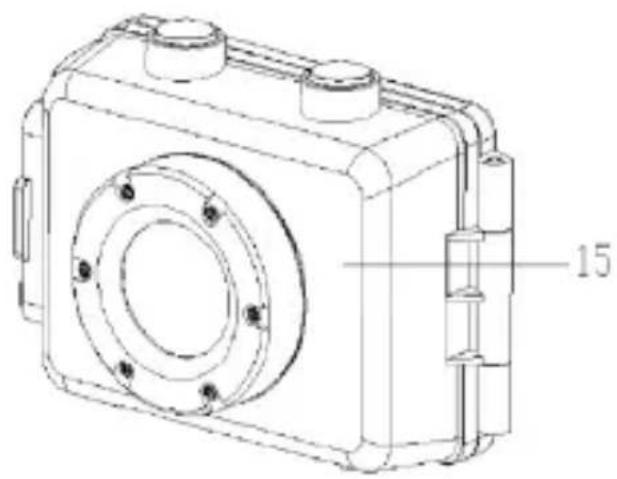

15. Carcaça submergível

Carregar a bateria A câmara tem uma bateria interna de Lítio. Por favor, carregue correctamente a bateria antes de a usar pela primeira vez.

1. Desligue a câmara.

2. Conecte o cabo USB e o computador para efectuar a carga da bateria.

3. Enquanto carregar, o indicador de ligação estará aceso em cor vermelha.

4. Uma vez concluída a carga, o indicador de carga desaparecerá. Desconecte

o cabo USB. Pode acontecer que a unidade fique quente depois de ter estado em recarga. É totalmente normal. Inserir o Cartão de Memória Esta câmara não tem memória interna. É necessário inserir qualquer cartão Micro SD (pelo menos da classe 4) na respectiva ranhura para poder usar a unidade. Se não for inserido nenhum cartão, será impossível captar qualquer tipo de imagem.

1. Desligue a câmara.

2. Abra o compartimento de borracha na parte lateral do gravador. Procure a

ranhura Micro SD e insira o cartão.

3. Se o cartão de memória tiver sido inserido com êxito, poderá ouvir clara-

mente um som de encaixe na câmara.Montagem Os acessórios podem ser utilizados tanto directamente com a câmara como utilizando a carcaça submergível (neste último caso, basta que abra o seu fecho, coloque a câmara dentro da armação transparente e se certifique de que volta a fechar o fecho hermético). Com a carcaça submergível não poderá gravar som, mas poderá submergir a câmara até cerca de 10 metros abaixo do nível da água. Para que possa utilizar a câmara em desportos ao ar livre ou então sob a água, proporcionam-se dois tipos de armações com a câmara. Uma delas (a) é usada para fixar a câmara numa bicicleta ou motocicleta, e outra (b) é usada para fixar a câmara num capacete. Siga estes passos para as utilizar: Montar a câmara numa bicicleta

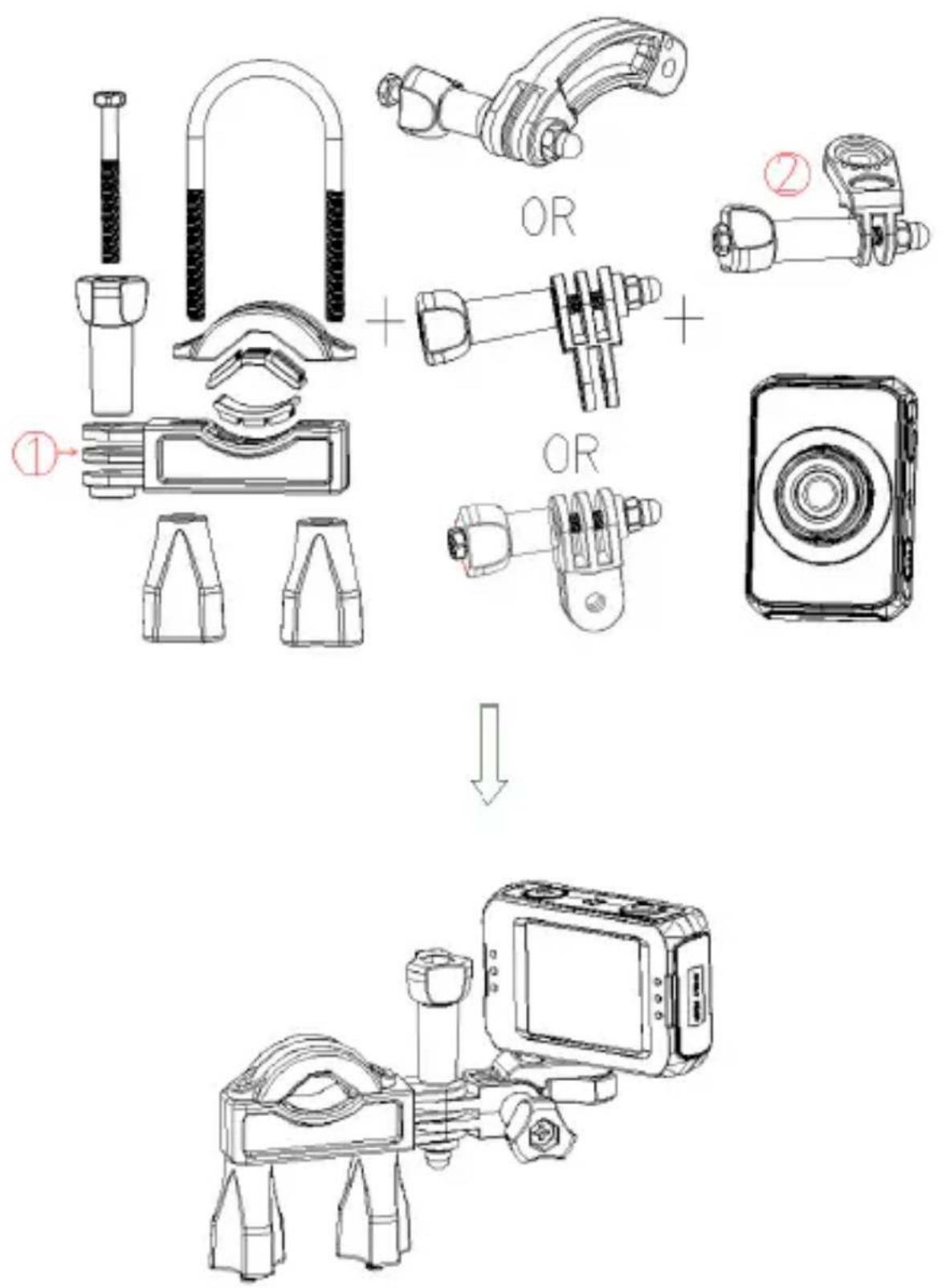

1. Coloque a câmara dentro da carcaça resistente à água ou no suporte e

2. Procure o suporte de montagem (a), fixe-o no guiador de uma bicicleta ou

mota colocando a almofadinha de borracha e apertando os parafusos.

3. Escolha um dos três conectores que se apresentam em seguida e depois

fixe-o na parte 1 do suporte (a).

4. Fixe o conector 2 que tem um parafuso metálico no conector anterior.

6. Aperte estes parafusos para fazer com que a câmara fique bem fixa ao guiador.

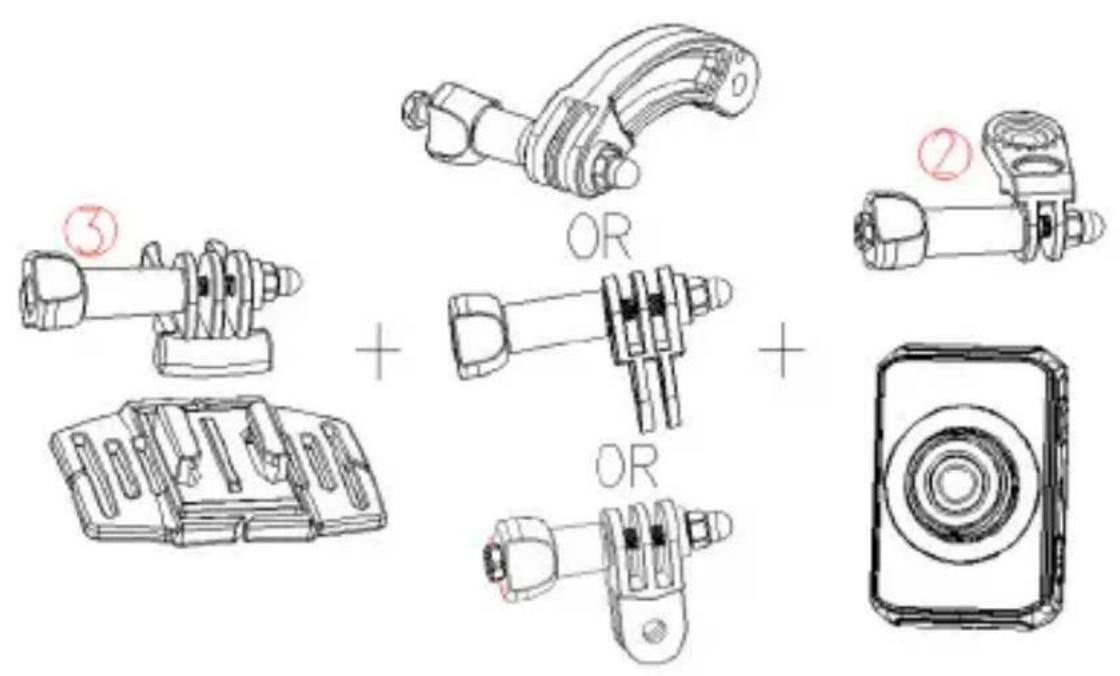

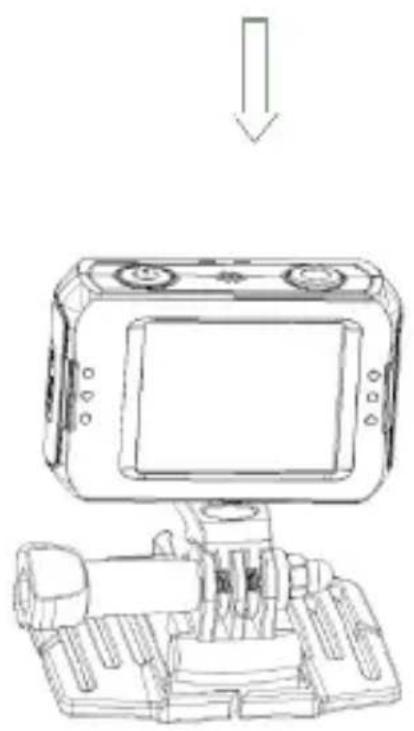

1. Coloque a câmara dentro da carcaça resistente à água ou no suporte e

2. Fixe o conector 3 à fixação principal (b) tal como se mostra abaixo.

3. Escolha um conector (um, mais, nenhum) de entre os três que se

apresentam acima e em seguida fixe-o(s) ao conector 3.

4. Fixe o conector 2 que tem um parafuso metálico no último conector.

5. Fixe a ranhura do tripé da câmara no parafuso metálico do conector de

6. Aperte os parafusos de forma que a câmara fique bem fixa.

7. Depois de ter fixado correctamente a câmara na armação, use uma fita para

fixar a unidade ao capacete de bicicleta. Insira uma fita nas duas extremidades da fixação de montagem (b), e depois ajuste o comprimento da fita de acordo com as dimensões do capacete. Finalmente ate a fita ao capacete. Nota: Também pode seguir os mesmos passos até ao ponto 6 e depois instalar a fixação para capacetes de motocicleta e superfícies lisas. Uma vez instalado, basta que cole o acessório com a câmara ao capacete ou superfície sobre a qual deseja colocar a câmara. NOTAS

• Não serão gravados sons quando utilizar a carcaça submergível.

• Podem ocorrer leves gotejamentos na carcaça submergível. É totalmente normal.

• Quando se grava com a câmara imediatamente depois de ela ter estado submersa, pode acontecer que a imagem fique nublada. PORTUGUÊS Manual do Utilizador // Easy Snap HD Aqua 72PORTUGUÊS Easy Snap HD Aqua // Manual do Utilizador 73Operações básicas Ligar e desligar

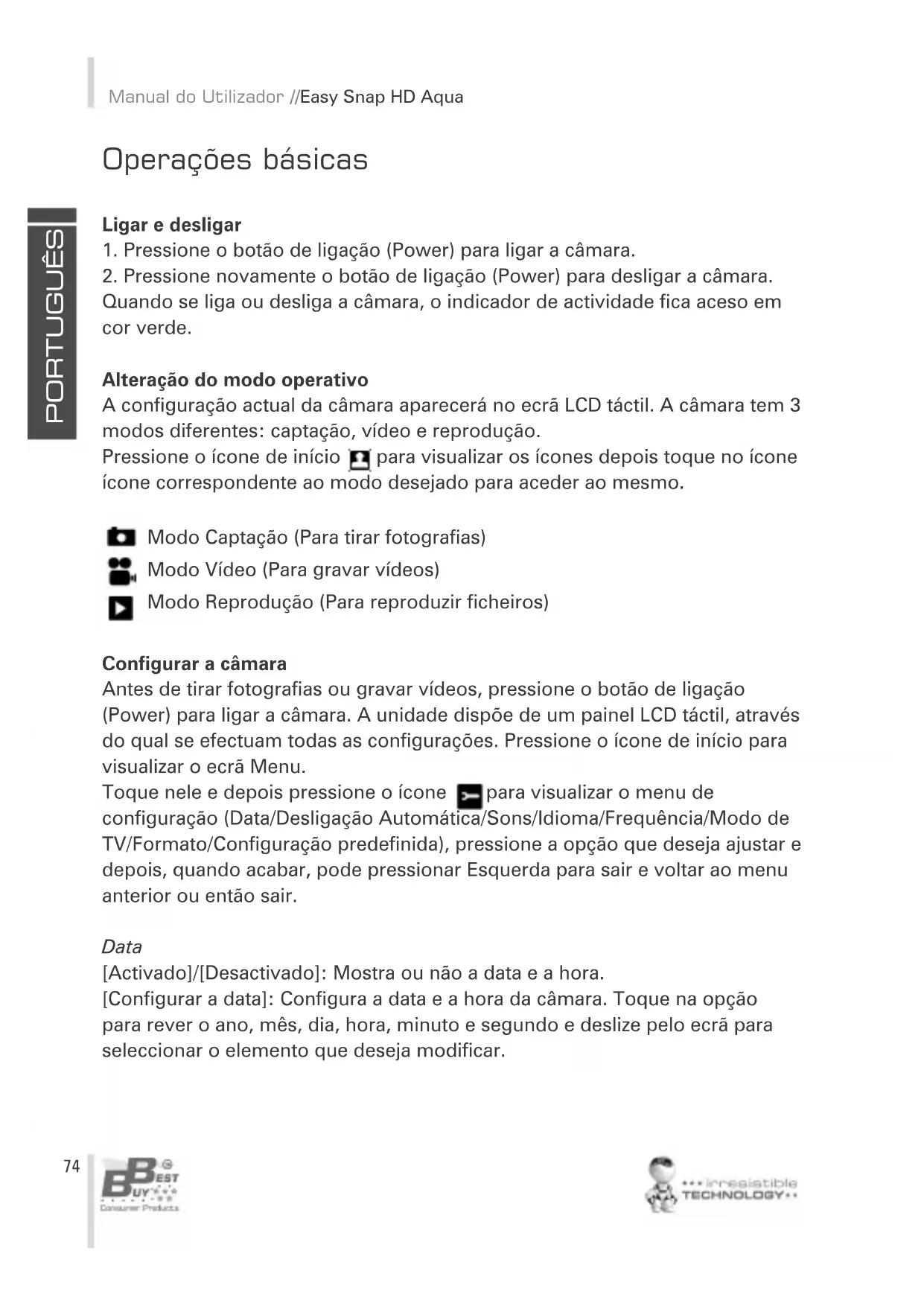

1. Pressione o botão de ligação (Power) para ligar a câmara.

2. Pressione novamente o botão de ligação (Power) para desligar a câmara.

Quando se liga ou desliga a câmara, o indicador de actividade fica aceso em cor verde. Alteração do modo operativo A configuração actual da câmara aparecerá no ecrã LCD táctil. A câmara tem 3 modos diferentes: captação, vídeo e reprodução. ícone correspondente ao modo desejado para aceder ao mesmo. Configurar a câmara Antes de tirar fotografias ou gravar vídeos, pressione o botão de ligação (Power) para ligar a câmara. A unidade dispõe de um painel LCD táctil, através do qual se efectuam todas as configurações. Pressione o ícone de início para visualizar o ecrã Menu. configuração (Data/Desligação Automática/Sons/Idioma/Frequência/Modo de TV/Formato/Configuração predefinida), pressione a opção que deseja ajustar e depois, quando acabar, pode pressionar Esquerda para sair e voltar ao menu anterior ou então sair. Data [Activado]/[Desactivado]: Mostra ou não a data e a hora. [Configurar a data]: Configura a data e a hora da câmara. Toque na opção para rever o ano, mês, dia, hora, minuto e segundo e deslize pelo ecrã para seleccionar o elemento que deseja modificar. PORTUGUÊS Manual do Utilizador // Easy Snap HD Aqua

Pressione o ícone de início para visualizar os ícones depois toque no ícone Modo Captação (Para tirar fotografias) Modo Vídeo (Para gravar vídeos) Modo Reprodução (Para reproduzir ficheiros) Toque nele e depois pressione o ícone para visualizar o menu deDesligamento automático Para poupar energia, a câmara desligar-se-á automaticamente após um determinado período de tempo. Pode seleccionar aqui a desactivação desta opção ou então seleccionar um período de tempo antes do desligamento automático: [1min]/[ 3min ]/[5min]/[Desactivado] Idioma Configura o idioma dos menus. Formatar Formata o seu cartão Micro SD, incluindo os ficheiros protegidos. A extracção do cartão durante este processo poderá provocar-lhe danos. Gravar clips

1. Ligue a câmara e pressione o ícone “VÍDEO” para entrar no modo de

2. Iniciar uma gravação.

Utilize o ecrã LCD para ver o que deseja gravar e pressione os botões para aproximar ou afastar a imagem. Pressione o botão Obturador para iniciar a gravação. O monitor LCD mostrará o tempo de gravação. Se estiver a usar um cartão de memória de acesso lento, a unidade mudará automaticamente a resolução de imagem para 720p.

3. Concluir a gravação

Pressione novamente o botão Obturador para concluir a gravação. A câmara acabará de gravar automaticamente quando a capacidade de memória tiver chegado ao seu limite.

4. Toque no ícone "MENU" para configurar as opções do modo de vídeo.

(Tamanho/Exposição/Balanço de Brancos/Cor/Gravação cíclica/Detecção de movimento/Gravar áudio/Imprimir data). Tamanho Alterar a resolução de vídeo para a gravação. Seleccione um tamanho de imagem reduzido se quiser gravar uma durante muito tempo.

[1080P]/[720P]/[VGA]

PORTUGUÊS Easy Snap HD Aqua // Manual do Utilizador 75Exposição Configure manualmente o valor de exposição para compensar as situações de iluminação inusuais. O valor pode ser graduado desde -2 até +2. Balanço de brancos Ajuste o balanço de brancos para configurar deferentes Fontes de luz. As cinco opções disponíveis são: [Auto]/[Dia]/[Nublado]/[Fluorescente]/[Incandescente] Gravação em circuito Configura a duração do vídeo antes de o gravar. Quando o tempo termina, inicia-se outro vídeo. Quando a memória estiver cheia, os primeiros ficheiros serão eliminados. As opções são: [desactivado]/[1minuto]/[3minutos]/[5minutos] Detecção de movimento Use esta função para parar automaticamente a gravação quando detectar que não há movimento decorridos 10 segundos. Quando voltar a detectar actividade na cena, a gravação será retomada automaticamente. [Activado ]/[Desactivado ] Gravação de áudio Pode escolher se quer gravar ou não a voz quando estiverem a ser gravados videoclipes. [Desactivado]/[Desactivado] Captar imagens fixas

1. Ligue a câmara de gravação e toque no botão “Captação” para aceder ao

2. Capte uma imagem fixa.

Utilize o ecrã LCD para ver o sujeito e depois toque nos ícones aumentar ou diminuir o objecto da fotografia. Pressione o botão Obturador para captar uma imagem fixa. Depois de ter captado a imagem, o ecrã LCD mostrará tal foto durante alguns instantes. A capacidade de memória aparece na parte superior direita do ecrã, e dimi- nuirá à medida que vá tirando fotografias. PORTUGUÊS Manual do Utilizador // Easy Snap HD Aqua

para3. Toque no ícone "MENU" para configurar a opção no modo captação escolhendo de entre: (Modo aptação / Resolução / Qualidade / Definição / Exposição / Balanço de Brancos / Cores / ISO / Modo Cena / Anti-vibração / Disparo contínuo) Modo Captação Use esta função para configurar um temporizador de atraso entre o momento em que pressiona o Obturador e o momento em que a imagem é captada. Pode optar por: [Sem]/[Temp. 2s]/[Temp. 5s]/[Temp. 10s] Resolução 12M/8M/5M/3M Disparo contínuo Use esta função para captar 6 imagens de forma contínua. [Activar]/[Desactivar] Reprodução e eliminação

1. Ligue a câmara e toque no ícone “Reprodução” para configurar a câmara no

2. Toque no ecrã nas zonas esquerda e direita para ver as fotografias e os vídeos.

ou pressione o botão Obturador para efectuar uma pausa. Repetindo este mo- vimento, poderá efectuar uma pausa ou retomar a reprodução. No fim, poderá

4. Quando estiver a visualizar imagens, poderá pressionar o ícone

para aumentar ou reduzir. Quando estiver a aumentar a imagem, poderá tocar no, e mover o ecrã para ver detalhes da imagem, mas não poderá usar nova- mente o menu, salvo se desactivar o zoom de aumento e voltar ao formato original.

5. Toque no ícone "MENU" para configurar a opção no modo de reprodução.

Pode escolher de entre: (Eliminar/Rodar/Proteger/Pictbridge) Eliminar Use esta função para eliminar um ficheiro ou todos os ficheiros. [Eliminar a imagem actual]/[Eliminar todas as imagens]/[Cancelar] PORTUGUÊS Easy Snap HD Aqua // Manual do Utilizador

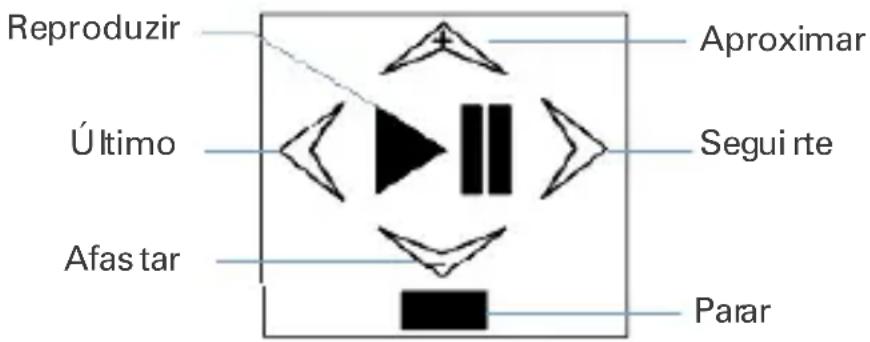

3: Pressione o botão Obturador ou toque no ícone para começar a reproduzir um ficheiro de vídeo. Aparecerá então o ícone . Toque nele poderá pressionar o ícone para parar a reprodução de vídeo.Efectuar Conexões Conectar a câmara a uma TV/HDTV

1. Conecte a câmara a uma TV/HDTV através do cabo AV/HDMI.

2. Ligue a TV/ecrã HDMI e configure a opção "AV" para o modo HDMI.

3. Ligue a câmara e entrará automaticamente no modo de reprodução.

4. O ecrã da TV/HDTV mostrará os ficheiros gravados. Aparecerá o ecrã da

câmara, tal como se mostra em seguida. Reproduza os ficheiros tocando em tais ícones. Conectar a câmara a um PC Há duas formas de descarregar ficheiros do cartão de memória da unidade no computador: - Inserindo o cartão de memória num leitor de cartões. - Conectando a câmara a um computador, utilizando o cabo USB fornecido. Usar um leitor de cartões

1. Retire o cartão de memória da câmara e insira-o no leitor de cartões que

estiver conectado ao computador.

2. Abra [O Meu PC] ou [Windows Explorer] e faça duplo clique no dispositivo

de armazenamento externo que represente o cartão de memória.

3. Copie as imagens do cartão de memória para o directório à sua escolha no

Par arConectar a câmara ao PC com o cabo USB

1. Conecte o cabo USB incluído à porta USB do computador, assim como à

câmara, e depois ligue a câmara.

2. Depois de a ligação ter sido efectuada, aparecerá um novo dispositivo de

armazenamento maciço no computador.

3. Abra [O Meu PC] ou [Windows Explorer]. Verá o novo 'disco externo

amovível' na lista de unidades. Faça duplo clique no respectivo ícone para ace- der ao seu conteúdo. Os ficheiros guardados na câmara aparecerão na pasta DCIM.

4. Copie as fotografias e os ficheiros de que necessitar para o seu computador.

Como usar a função de Câmara PC

1. Desligue a câmara

2. Conecte o cabo USB ao computador.

3. Mantenha o botão Obturador pressionado, conecte a câmara ao cabo USB e

aguarde até que o ícone de Câmara PC apareça no ecrã.

4. Se utilizar o Windows XP, abra O Meu PC e faça duplo clique em " Ferra-

menta USB vídeo". A câmara assumirá as funções de câmara de PC.

5. Com o Windows Vista, 7 e 8 a unidade funcionará como Câmara PC quando

usar software de comunicação (Skype, etc.) PORTUGUÊS Easy Snap HD Aqua // Manual do Utilizador 79Especificações Sensor: CMOS 5 MegaPíxeis Ecrã LCD: Ecrã táctil 2.0" TFT Lente: F/3.2, f=7,5mm Obturador: Obturador Electrónico: 1/2 ~ 1/800 seg Angulares: 120° Resolução: Imagem fixa: 12M/8M/5M/3M Vídeo: 1080P/720P/VGA Balanço de Brancos: Auto/Luz do dia/Nublado/Incandescente/Fluorescente Exposição: -2.0 ~ +2.0EV Disparo contínuo: 6 imagens/disparo ISO: Auto/100/200/400 Definição: Definido/Normal/Suave Armazenamento: Cartões externos: Micro SD (Até 32GB)

Alimentação: Bateria Li-Ião (2*350mAh) Temperatura de funcionamento: Operação: 0° C a 40° C Armazenamento: -20 a 60° C Microfone: Incorporado Altifalante: Incorporado Dimensões: 71,8x46,6x31(mm) Peso: Cerca de 75 g PORTUGUÊS Manual do Utilizador // Easy Snap HD Aqua 80PORTUGUÊS Easy Snap HD Aqua // Manual do Utilizador

• UNIDADES DE HARDWARE: A Best Buy oferece uma garantia de 2 anos (24 meses) em mão- de-obra e materiais a partir da data de compra do produto. Por isso, é indispensável que se apre- sente uma justificação documental que comprove a data de entrega ou compra do produto, quer a factura, quer o talão de compra, quer a guia de entrega. Não serão aceites documentos que tenham sido manipulados.

• ACESSÓRIOS DE SOFTWARE: (só caso o produto o inclua) Proceder-se-á ao envio de software acessório ao produto através de uma ligação de descarga ou e-mail num período de 30 dias a contar da Data de compra do produto

• PEDIDO DE ASSISTÊNCIA TÉCNICA: Ligue-se pela Internet ao sítio da Internet da Best Buy (www://bestbuy-int.com) e verifique se pode encontrar nele a solução para o problema. Caso contrário, contacte o serviço técnico da Best Buy (especificado mais adiante) para solicitar a re- paração do produto.

• SUBSTITUIÇÃO: No espaço de 15 dias a contar da data de compra, caso o produto não possa ser facilmente reparado, será substituído por outro (substituir-se-á exclusivamente o elemento defeituoso e não os restantes elementos que o acompanham).

• REPARAÇÃO: A reparação gratuita de um produto (tanto em mão-de-obra como em mate- riais) nos dois anos de garantia sempre que não surja qualquer motivo para anulação da garan- tia. Para se efectuar a reparação, deve entrar previamente em contacto com o serviço técnico e proceder à obtenção de um número de reparação (RMA); caso contrário, o produto será devol- vido ao remetente e os portes serão debitados ao mesmo.

• ANULAÇÃO DA GARANTIA: A garantia ficará automaticamente anulada nos casos seguintes: - Deficiências de uso do produto em países diferentes daquele em que foi posto à venda. - Manuseamento do produto ou dos seus elementos de identificação (números de série) por parte de pessoal alheio ao serviço técnico oficial. - Deficiências provocadas por uma instalação incorrecta do produto. - Problemas derivados do uso de acessórios não oficiais do produto. - Ruptura causada pelo manuseamento dos componentes da unidade. - Danos provocados fortuitamente por acidentes, batimentos, quedas ou catástrofes naturais. - A garantia não inclui o material consumível nem peças usadas e gastas por uma utilização nor- mal (teclas comando à distância, pilhas, lâmpadas, conectores riscados por múltiplas conexões e desconexões, etc.).

• NOTAS ADICIONAIS: As Pilhas ou Baterias que tenham chegado ao fim da sua vida útil não serão cobertas pela garantia. A substituição por avaria do equipamento ou de qualquer peça do mesmo não implicará qualquer prorrogação da garantia.• INDEMNIZAÇÃO AO UTILIZADOR: A responsabilidade e ÚNICA indemnização consistirão na substituição ou reparação do produto defeituoso (ou parte defeituosa do mesmo), sempre que satisfaçam os pressupostos anteriormente referidos.

• GERAL: A Best Buy Internacional ou os seus representantes não serão responsáveis, em caso nenhum, pelos danos, incluindo os derivados de perdas de lucros ou qualquer outra perda pe- cuniária, que sejam originados em consequência do uso ou da impossibilidade de uso do pro- duto em questão, partindo inclusive do princípio de que a Best Buy International tenha informado que possam ser originados. Como beneficiar da condição de utilizador registado? Registe-se na nossa página da Internet http://www.bestbuy-int.com Como solicitar assistência técnica? Uma vez registado, pode solicitar assistência técnica sempre que o desejar, da forma seguinte: PORTUGUÊS Manual do Utilizador // Easy Snap HD Aqua

DECLARAÇÃO DE CONFORMIDADE
