KIA 630 C (FR) S - Fogão HOTPOINT-ARISTON - Manual de utilização gratuito

Tipo de produto	Placa de indução embutível
Marca	Hotpoint-Ariston
Modelo	KIA 630 C (FR) S
Número de zonas	3
Potência total	6600 W
Potência das zonas	Traseira esquerda: 1400 W; Traseira direita: 3000 W (com booster 4000 W); Dianteira esquerda: 2200 W
Função Booster	Sim, na zona traseira direita (3000/4000 W), duração máxima de 4 minutos
Programador	Sim, de 1 a 99 minutos para cada zona
Temporizador	Sim, até 99 minutos
Bloqueio dos comandos	Sim, com luz indicadora
Detecção de recipiente	Sim, cada zona detecta a presença de uma panela adequada
Desligamento automático de segurança	Sim, após uma duração máxima conforme o nível de potência (ex.: nível 5: 5 horas)
Proteção contra superaquecimento	Sim, desligamento automático e exibição de um código
Alimentação elétrica	220-240 V 1+N ~ 50 Hz (monofásico); possibilidade de 400 V 2+N, 220-240 V 3~, 400 V 3+N, 400 V 2+2N
Superfície de cozinhar	Vitrocerâmica
Manutenção	Limpeza com esponja úmida e produto especial para vitrocerâmica; usar um raspador para sujeiras incrustadas
Segurança infantil	Bloqueio dos comandos
Modo demonstração	Sim, acessível por combinação de teclas
Dimensões de embutir (L x P)	Aproximadamente 560 x 490 mm (estimativa); consultar o diagrama de instalação
Peso	Aproximadamente 8 kg (estimativa)

Perguntas frequentes - KIA 630 C (FR) S HOTPOINT-ARISTON

Como ativar a função Booster?

Para ativar o Booster na zona traseira direita, pressione a tecla Booster (marca 13). A luz indicadora correspondente acende. A potência sobe para 3000 W (ou 4000 W conforme o modelo) durante no máximo 4 minutos. O booster desliga automaticamente após esse período.

Como bloquear os comandos para evitar manipulações acidentais?

Pressione a tecla Bloqueio dos comandos (marca 11). A luz indicadora (marca 12) acende. Para desbloquear, pressione novamente por alguns segundos a mesma tecla até a luz apagar.

O que fazer se uma luz indicadora piscar no painel?

Uma luz indicadora piscando pode indicar: uma panela incompatível, um diâmetro muito pequeno, ou que a panela foi levantada. Verifique se o seu recipiente é adequado para indução (ferromagnético) e se cobre bem a zona de aquecimento.

Quais tipos de panelas usar em uma placa de indução?

Use recipientes de ferro fundido, aço esmaltado ou aço inoxidável especial para indução. O fundo deve ser plano e grosso. Teste com um ímã: se grudar, a panela é compatível.

Como limpar a placa vitrocerâmica?

Para a manutenção diária, use uma esponja úmida e seque com um pano macio. Para sujeiras teimosas, aplique um produto especial para vitrocerâmica e raspe com um raspador adequado. Nunca use pó abrasivo ou esponja metálica.

O que significam os códigos exibidos no ecrã?

Em caso de superaquecimento, o ecrã exibe um código com um número piscando. A placa desliga automaticamente e volta a ficar utilizável quando a temperatura baixa. Uma exibição '0' indica o desligamento de segurança após uma duração máxima de funcionamento.

Como ajustar o temporizador?

A placa deve estar ligada. Pressione várias vezes a tecla Programador (marca 8) até que a luz indicadora Temporizador (marca 15) acenda. Selecione a duração (1 a 99 min) com as teclas + e -, depois confirme com a tecla L. A contagem regressiva começa.

Por que a placa desliga automaticamente durante o cozimento?

Isso pode ser devido ao interruptor de segurança que corta a alimentação após um tempo limite (ex. 5 horas no nível 5). Ou a um superaquecimento dos componentes eletrônicos. Nesse caso, deixe o aparelho esfriar antes de religar.

Quais são as precauções básicas de instalação?

A instalação deve ser realizada por um profissional. Respeite uma distância de pelo menos 40 mm das paredes verticais, 20 mm entre o recorte e o móvel inferior. A bancada deve resistir a 100°C. Não instalar sobre uma máquina de lavar loiça ou um frigorífico.

Como desbloquear os comandos se estiverem bloqueados?

Pressione a tecla Bloqueio dos comandos (marca 11) por alguns segundos até que a luz indicadora (marca 12) se apague. Os comandos ficam então desbloqueados e pode modificar as definições.

MANUAL DE UTILIZADOR KIA 630 C (FR) S HOTPOINT-ARISTON

Modo de emprego Manutenção e cuidados

PLACA DE COZINHA

Índice

Modo de emprego,1

ATENÇÃO,2

Instruções para a utilização PLANO

Índices

Instruções para a utilização, 1

ATENÇÃO,2

Descrição do aparelho - Painel de comandos,7

Instalação, 36

Manutenção e cuidados,43

Descrição técnica dos modelos,43

DE

Alemão

Descrição do painel de comandos

O painel de comandos descrito a seguir está representado para fins explicativos: pode não ser uma exata reprodução do modelo comprado.

1 Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Início e Utilização). 2 Botão DIMINUIÇÃO POTÊNCIA para regular a potência e desligar a chapa (veja Início e Utilização). 3 Indicador luminoso ZONA DE COZEDURA SELECIONADA indica que a zona de cozedura relativa foi selecionada e são portanto possíveis as várias regulações. 4 Botão SELEÇÃO ZONA DE COZEDURA para selecionar a zona de cozedura desejada. 5 Indicador POTÊNCIA sinaliza visualmente o nível de calor alcançado. 6 Botão ON/OFF para ligar e desligar o aparelho. 7 Indicador ON/OFF: sinaliza se o aparelho está aceso ou apagado. 8 Botão TIMER DE PROGRAMAÇÃO para regular a programação da duração de uma cozedura (veja Início e Utilização). 9 Display TIMER DE PROGRAMAÇÃO: visualiza as escolhas relativas à programação (veja Início e Utilização). 10 Indicações luminosas ZONA DE COZEDURA PROGRAMADA: indicam as zonas de cozedura quando se inicia uma programação (veja Início e Utilização). 11 Botão BLOQUEIO DOS COMANDOS para impedir modificações acidentais das regulações do plano de cozedura (veja Início e Utilização). 12 Indicador luminoso COMANDOS BLOQUEADOS: sinaliza o bloqueio dos comandos (veja Início e Utilização). 13 Botão BOOSTER para ligar a super alimentação da zona de cozedura (veja Início e Utilização). 14 Indicador luminoso BOOSTER indica que está ativa a função de super alimentação booster. 15 Indicador luminoso CONTADOR DE MINUTOS* indica que está ativo o controle de minutos.

! Este produto satisfaz os requisitos impostos pela nova Diretiva Europeia sobre a limitação dos consumos energéticos em stand-by. Se não se efetuarem operações por 2 horas, depois que os indicadores de calor residual e da ventoinha (se presentes) se desligarem, o aparelho coloca-se automaticamente na modalidade "off mode". O aparelho volta para a modalidade operativa ao carregar na tecla ON/OFF.

• Somente em outros modelos.

!É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. !Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta diferenciada (veja em Precauções e Conselhos). !A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos.

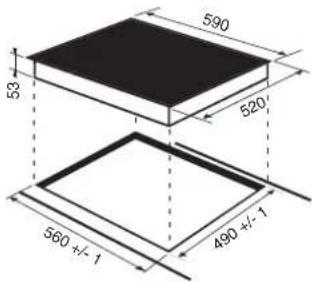

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100 °C
• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com um sistema de arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for fazê-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;
• conforme o plano de cozedura que desejar instalar (veja figuras), o móvel deve ter as seguintes dimensões:

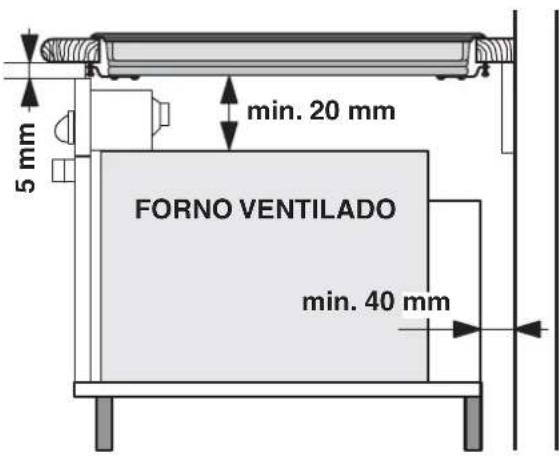

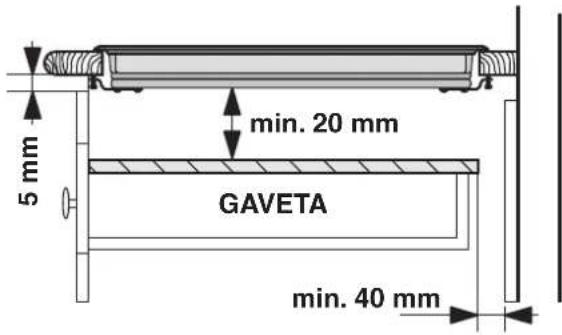

Ventilação

Para consentir uma adequada ventilação e para evitar o sobreaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede de trás ou de quaisquer outras superfícies verticais;
• de forma a manter uma distância mínima de 20 mm entre o móvel para o encaixe e o móvel abaixo dele.
• Os móveis situados ao lado, com altura superior àquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.

Fixação

A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

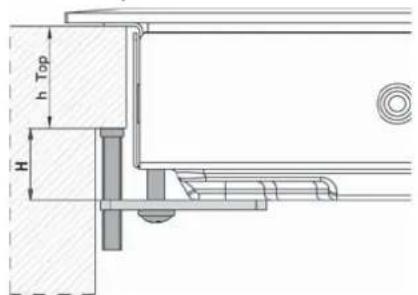

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 23 mm;
• 40 mm de espessura: parafuso 13 mm.

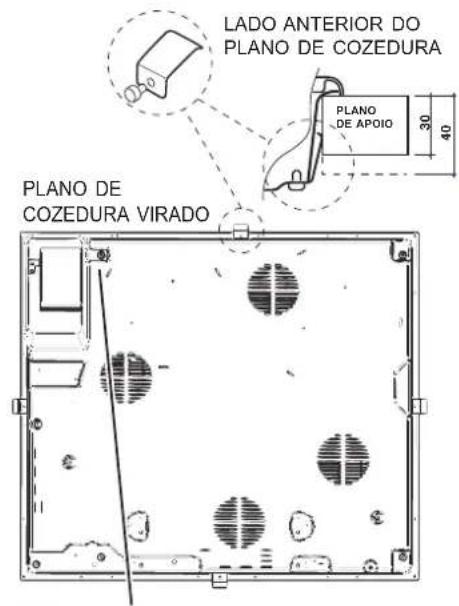

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. Introduza o plano de cozedura no vão do móvel, exercendo uma adequada pressão no inteiro perímetro para o plano de cozedura se prender perfeitamente no plano de apoio.
3. Para os planos com perfis laterais: depois de ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

! É indispensável que os parafusos das molas de centragem sejam acessíveis.

! Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes elétricos. ! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação elétrica

! A ligação elétrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança elétrica, seja para facilitar uma eventual remoção do forno.

Ligação monofásica

O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efetuar a ligação dos fios de acordo com a etiqueta e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eletrico Ligação fos
220-240V 1+N ~ 50 Hz	N L	: verde/amarelo N: os 2 fios azuis juntos L: marrom+junto ao preto

Outros tipos de ligações

Se o sistema elétrico corresponder a uma dessas características:

Tensão tipo e frequência de rede

• 400V - 2+N ~ 50 Hz

220-240V3~50Hz - 400V3-N~50Hz - 400V - 2+2N ~ 50 Hz

Soltar os cabos e efetuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eletrico Ligação	fios
400V - 2+N ~ 50 Hz	N L1	: verde/amarelo; N: os 2 fios azuis jintos L1: preto L2: marrom
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz	L2	: verde/amarelo; N1: azul N2: azul L1: preto L2: marrom
400V - 2+2N ~ 50 Hz	N L1	: verde/amarelo; N1: azul N2: azul L1: preto L2: marrom

Ligação do cabo de alimentação à rede

No momento de efetuar a ligação diretamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.

! O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência às regras de segurança. Antes de efetuar a ligação, certifique-se de que:

• a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a energia máxima de potência do aparelho, indicada na placa de identificação colocada no aparelho;
• a tensão de alimentação esteja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não utilize extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada de corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.

! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

! Não remova ou substitua por motivo algum o cabo de alimentação. A eventual remoção ou substituição do mesmo fará decair a garantia e a marca CE. A INDESIT exime-se de qualquer responsabilidade por incidentes ou danos derivados da substituição/remoção do cabo de alimentação original. Admite-se exclusivamente a substituição com uma peça de reposição original, efetuada por pessoal autorizado INDESIT.

! A cola aplicada nas guarnições deixa alguns resíduos de graxa no vidro. Antes de utilizar o aparelho, é recomendável eliminá-los com um produto não abrasivo específico para a manutenção. Durante as primeiras horas de funcionamento, pode ser que note odor de borracha, que em todo o caso logo desaparecerá. ! Quando o plano de cozedura for ligado eletricamente, toca um breve sinal acústico (beep). Só neste ponto será possível ligar o plano de cozedura.

Ruídos do normal funcionamento do plano de cozedura:

Zumbido: deve-se à vibração dos elementos metálicos dos quais são constituídos o indutor e a panela e é gerado pelo campo eletromagnético necessário para o aquecimento; aumenta com o aumento do nível de potência do indutor. Leve assobio: manifesta-se quando a panela disposta sobre a zona de cozedura está vazia; o ruído desaparece assim que se adicionam alimentos ou água. - Creptação: é um barulho produzido pelas vibrações do material do fundo da panela quando é atravessado pelas correntes parasitas devidas ao campo eletromagnético (indução); pode ser mais ou menos intenso conforme o material do fundo da panela e diminui se as medidas da panela aumentam. - Forte assobio: manifesta-se quando funcionam contemporaneamente dois ou mais indutores na mesma vertical, com a máxima potência, e/ou se naquele maior estiver ativada a função booster e o outro for autorregulado. O barulho diminui assim que se reduz o nível de potência do indutor autorregulado; manifesta-se especialmente quando o fundo da panela é feito de camadas de vários materiais. - Ruído da ventoinha: para o correto funcionamento do plano e para garantir a segurança da parte eletrónica contra possíveis sobreaquecimentos, é necessário acionar uma ventoinha. A ventoinha funciona na maior potência quando o indutor grande está no maior nível de potência ou quando está ativada a função booster; em todos os outros casos, funciona com potência média conforme a temperatura detectada. Além disto, é possível que a ventoinha continue a funcionar depois da desativação do plano, se a temperatura detectada for elevada.

Os ruídos elencados devem-se à tecnologia de indução e não indicam necessariamente defeitos de funcionamento.

! Uma prolongada pressão das teclas - e + permite um avançamento rápido dos níveis de potência e dos minutos do timer.

• Há somente em alguns modelos.

Acender o plano de cozedura

Para acender o plano de cozedura, manter pressionada a tecla por aproximadamente um segundo.

Cada uma das zonas de cozedura é acionada mediante um botão de seleção e um dispositivo de regulação da potência constituído por um botão + e -. Para colocar em funcionamento uma zona de cozedura, carregue no respetivo botão de comando e defina a potência que desejar mediante os botões - e +.

Função booster*

Para acelerar os tempos de aquecimento, em algumas zonas de cozedura, é possível ativar a função booster

carregando na tecla . O indicador luminoso situado ao lado da tecla acende-se. Esta função superalimenta a potência a 3000W ou 4000W conforme a grandeza da zona de cozedura interessada.

O Booster interrompe-se automaticamente antes de 4 minutos. Até quando o booster de uma das zonas de cozedura estiver ativado, a zona de cozedura correspondente anterior ou posterior terá a potência limitada (por ex.: se está ativo o booster na chapa posterior esquerda, diminui a potência da chapa anterior esquerda). Para ulteriores esclarecimentos, consulte a Descrição técnica dos modelos.

Para desligar uma zona de cozedura, selecione-a mediante o respetivo botão de seleção e:

• Carregue na tecla: a potência da zona de cozedura descerá progressivamente até se desligar.

Programar a duração de uma cozedura

! É possível programar contemporaneamente todas as zonas de cozedura para uma duração de cozedura entre 1 e 99 horas.

1. Selecione a zona de cozedura mediante o respetivo botão de seleção.
2. Regule o nível de potência da zona de cozedura.

1. Carregue no botão de programação L; o indicador correspondente à zona escolhida irá piscar.
2. Defina a duração da cozedura que desejar

mediante os botões - e +

1. Confirme pressionando a tecla ou deixe que seja selecionada automaticamente antes de 10 segundos. A contagem regressiva do timer começa imediatamente. No final da cozedura programada será indicado por um sinal sonoro (que toca 1 minuto) e a zona de cozedura se apagará.

Repita o procedimento descrito acima para cada chapa que deseja programar.

Visualização em caso de programação múltipla.

Quando uma ou mais chapas foram programadas, o display indica o tempo faltante da chapa que está mais próxima ao fim do tempo programado, indicando a sua posição com o piscar do correspondente indicador luminoso. Os indicadores luminosos das outras chapas programadas estão acesos.

Para visualizar o tempo faltante das outras chapas programadas, carregue várias

vezes na tecla L: serão mostrados em sequência e no sentido horário os tempos do controle de minutos e de todas as chapas programadas, a partir da anterior esquerda.

Modificar a programação

1. Carregue várias vezes na tecla até que seja como no display o tempo da chapa que se deseja modificar.
2. Carregue nas teclas - e + para programar o novo tempo.
3. Carregue na tecla para confirmar.

Para cancelar uma programação, efetue as operações descritas acima. No ponto 2, carregue na tecla :- a duração descerá progressivamente até desligar-se no 0. A programação irá zerar-se e o display sairá da modalidade de programação.

O controle de cretinos

• O plano de cozedura deve estar aceso.
• O controle de minutos consente programar uma duração de até 99 minutos.
• Carregue no botão de programação L até que o indicador do controle de minutos se acenda. Defina a duração que desejar mediante os botões

- e +

L

1. Carregue na tecla para confirmar. A contagem regressiva do timer começará imediatamente. Depois que tiver passado o tempo, tocará um sinal acústico (por 1 minuto).

Bloqueio dos comandos

Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar alterações acidentais das regulações (crianças, operações de limpeza etc.). Carregando no botão, os comandos se bloquearão e o indicador luminoso situado acima do botão se acenderá.

operações de limpeza etc.). Carregando no botão os comandos se bloquearão e o indicador luminoso situado acima do botão se acenderá.

Para voltar a modificar as regulações (por exemplo, interromper a cozedura), será necessário desbloquear

os comandos: carregue no botão por alguns instantes; o indicador luminoso se apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Ao pressionar a tecla, o aparelho desliga-se; não confie no detector de panelas.

Se os comandos do aparelho estiverem bloqueados, continuarão bloqueados mesmo antes de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, será necessário primeiro desbloquear os comandos.

Modo "demo"

É possível programar um modo demo no qual o painel de comandos funciona normalmente (inclusos os comandos relativos à programação), mas os elementos aquecedores não se acendem. Para fazer o modo "demo", o plano deve estar aceso e todas as chapas devem estar apagadas:

• pressionar e manter pressionados

contemporaneamente os botões + e - por 6 segundos. Quando vencer o tempo de 6 segundos, o indicador ON/OFF e o indicador de BLOQUEIO DOS COMANDOS irão piscar por um segundo.

Soltar os botões + e - e carregar no botão L

• o display indicará as letras DE e MO e o plano irá desligar-se;
• no próximo acendimento, o plano está no modo "demo".

Para sair desta modalidade, seguir o procedimento descrito acima. O display indica as letras DE e OF e o plano irá desligar-se. No próximo acendimento, funcionará normalmente.

Conselhos práticos para utilizar este aparelho

Utilize um recipiente cujo material de fabricação seja compatível com o princípio da indução (material ferromagnético). É recomendado o uso de panelas de: ferro fundido, aço esmaltado ou inoxidável especial para indução. Para certificar-se da compatibilidade de um recipiente, é suficiente fazer um teste com um ímã.

Para obter as melhores performances do plano de cozedura:

• Empregue panelas com fundo chato e elevada espessura, para ter a certeza de que haverá uma perfeita aderência à zona de aquecimento.

• Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

• Certifique-se de que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade, não só das zonas de cozedura, mas também das próprias panelas.
• Evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que eventualmente perderá aderência.

Detecção de recipientes

Cada uma das zonas de cozedura é equipada com um dispositivo de detecção de panela.

A chapa emite calor unicamente se houver uma panela de medidas adequadas na respectiva zona de cozedura.

O indicador a piscar pode indicar:

• uma panela incompatível
• uma panela de diâmetro insuficiente
• que a panela está levantada

automaticamente e no display aparece F seguido por um número intermitente. Esta mensagem desaparece e o plano volta a ser utilizável mal a temperatura desceu a um nível aceitável.

Interruptor de segurança

O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo máximo de utilização a um determinado nível de potência. Durante uma interrupção de segurança, o display indica "0".

Exemplo: a chapa posterior direita está programada no 5, e a chapa anterior esquerda no 2. A posterior direita irá desligar-se após 5 horas de funcionamento, e a anterior esquerda após 8 horas.

Nível de potência	Limitação da duração de functionamento em horas
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sinal acústico

Algumas anomalias, nomeadamente:

• um objeto (panela, talher etc.) foi deixado mais de 10 segundos na área de comandos;
• um derramamento na área dos comandos,
• uma pressão exercida por muito tempo em um botão, pode provocar uma sinalização acústica. Resolva a causa do mau funcionamento para o sinal sonoro deixar de tocar. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

Conselhos práticos para a cozedura

Cozedura em fogo atíssimo	00	Cozedura à pressão Panela de pressão Assado Ebulização	Frituras Frituras Assado Ebulização
Em Cozadura em fogo alto	80	Cripe Cozedura em fogo alto e doiramento (Assados, Bifes, Escalopes, Filés de peixe, Ovos frutos)
Cozedura em fogo médioCozedura	71	Adensoamento rápido (molhos liquidos) Água fervente (Massas, Arroz, Verduras) Leite
	66	Adensoamento lento (molhos constentes)
	59	Cozedura em banho-maria	Cozedura Panela de pressão antes o sibilo
brando	49	Cozedura em fogo brando (estufados)	Aquecimento dos alimentos
Cozedura em fogo muito brando	39	Caldo de chocolate Manter o alimento quente

Precauções e conselhos

!Este aparelho foi projetado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:

-2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações

- 2004/108/CEE de 15/12/04 (Compatibilidade Eletromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. - 1275/2008 stand-by/off mode.

Segurança geral

!Controle que a tomada de ar através da grelha do ventilador não esteja obstruída. O plano de encaixar, de fato, necessita de uma correta ventilação para o arrefecimento dos componentes eletrônicos.

!É boa conselhavel instalar um plano de cozedura de indução em cima de uma geladeira sob uma banca (calor) ou em cima de uma máquina de lavar (vibrações). O espaço necessário para a ventilação dos elementos elétricos será insuficiente.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque no aparelho se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou úmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livro. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irracionáveis.
• Não utilize o plano como superfície de apoio ou como tábua de cortar.
• A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objeto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.
• Evite que o cabo de alimentação de outros eletrodomésticos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois. O calor residual é sinalizado quando por um indicador (veja Início e utilização).
• Mantenha a devida distância da placa de quaisquer objetos que podem derreter, por exemplo, objetos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e películas de plástico ou

alumínio: se deixá-los sobre as superfícies que ainda estiverem quentes ou mornas, poderão causar um dano grave à placa.

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue na ficha.
• Não realize limpeza nem manutenção sem antes desligar a ficha da rede elétrica.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que estejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Advertência para os portadores de pacemaker ou outros dispositivos médicos implantáveis ativos:

O plano de cozedura é conforme a todas as normativas em vigor em matéria de interferências eletromagnéticas.

Este produto responde portanto perfeitamente a todos os requisitos de lei (diretivas 89/336/CEE). Foi projetado de modo que não crie interferências a outras aparelhagens elétricas realizadas, desde que as mesmas sejam conformes às diretivas acima citadas.

O plano de cozedura por indução gera campos eletromagnéticos de curto alcance.

Para evitar qualquer risco de interferências entre o plano de cozedura e o pacemaker, este último deverá ser realizado em conformidade com as normativas em vigor.

Em relação a isto, podemos garantir unicamente a conformidade do nosso produto. Para informações sobre a conformidade ou eventuais problemas de incompatibilidade, contacte o seu médico ou o fabricante do pacemaker.

• Não permita que as crianças brinquem com o aparelho.
• Não apoie objetos metálicos (facas, colheres, tampas, etc.) sobre o plano porque pode aquecer.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2002/96/CE relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE) prevê que os eletrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de coleta seletiva.

Para maiores informações sobre a correta eliminação dos eletrodomésticos, os proprietários poderão contatar o serviço de coleta público ou os revendedores.

Manutenção e cuidados

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpeza do aparelho

Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar imediatamente a superfície.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja úmida e, em seguida, enxugar com papel absorvente de cozinha.
• Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmico *, enxágue e enxugue.
• Para tirar as acumulações de sujeira maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho esfrie, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - exigência para planos em vidro cerâmico - molhada de água e sabão.
• No caso em que no plano de cozimento tenham-se acidentalmente fundido objetos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, até que a superfície esteja ainda quente.
• Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a proteção: a película invisível deixada por

este produto protegerá a superfície se algo for derramado durante o cozimento. É recomendável realizar estas operações com o aparelho morno ou frio.

• Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contato durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo. É aconselhável enxaguar com água abundante e enxugar com cuidado, antes de limpar o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

Alguns planos de cozedura têm uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vão do móvel.

Recomendamos que se evite ter acesso aos mecanismos internos para efetuar uma reparação. Em caso de avaria, contactar a Assistência Técnica.

Descrição técnica dos modelos

O sistema por indução é o processo de cozedura mais rápido que existe. Ao contrário das chapas tradicionais, não é a zona de cozedura que se aquece: o calor é gerado diretamente no interior da panela, a qual deve possuir necessariamente um fundo em material ferromagnético.

Planos de cozedura	KIA 630 C S
Zonas de cozedura	Potência (em W)
Traseiro esq.	I 1400
Traseiro dir.	I 3000
Dienteiro esq.	I 2200
Potência total	6600

Legenda:

I. = zona de cozedura de indução simples; B = booster: a zona de cozedura pode ser super alimentada com 3000/4000 W. * = a potência máxima é limitada até que o booster esteja ativo na zona de cozedura posterior relativa (veja Início e utilização).

Instalação
