Tipo di prodotto	Piano cottura a induzione da incasso
Marca	Hotpoint-Ariston
Modello	KIA 630 C (FR) S
Numero di fuochi	3
Potenza totale	6600 W
Potenza dei fuochi	Posteriore sinistro: 1400 W; Posteriore destro: 3000 W (con booster 4000 W); Anteriore sinistro: 2200 W
Funzione Booster	Sì, sul fuoco posteriore destro (3000/4000 W), durata massima 4 minuti
Programmatore	Sì, da 1 a 99 minuti per ogni fuoco
Temporizzatore	Sì, fino a 99 minuti
Blocco comandi	Sì, con spia luminosa
Rilevamento pentola	Sì, ogni fuoco rileva la presenza di una pentola adatta
Spegnimento di sicurezza automatico	Sì, dopo una durata massima in base al livello di potenza (es.: livello 5: 5 ore)
Protezione contro il surriscaldamento	Sì, spegnimento automatico e visualizzazione di un codice
Alimentazione elettrica	220-240 V 1+N ~ 50 Hz (monofase); possibilità di 400 V 2+N, 220-240 V 3~, 400 V 3+N, 400 V 2+2N
Superficie di cottura	Vetroceramica
Manutenzione	Pulizia con spugna umida e prodotto speciale per vetroceramica; utilizzare un raschietto per le incrostazioni
Sicurezza bambini	Blocco comandi
Modalità dimostrazione	Sì, accessibile tramite combinazione di tasti
Dimensioni di incasso (L x P)	Circa 560 x 490 mm (stima); fare riferimento allo schema di installazione
Peso	Circa 8 kg (stima)

Domande frequenti - KIA 630 C (FR) S HOTPOINT-ARISTON

Come attivare la funzione Booster?

Per attivare il Booster sul fuoco posteriore destro, premere il tasto Booster (riferimento 13). La spia corrispondente si accende. La potenza sale a 3000 W (o 4000 W a seconda del modello) per un massimo di 4 minuti. Il booster si spegne automaticamente dopo questo periodo.

Come bloccare i comandi per evitare manovre accidentali?

Premere il tasto Blocco comandi (riferimento 11). La spia (riferimento 12) si accende. Per sbloccare, premere nuovamente per alcuni istanti lo stesso tasto fino a spegnimento della spia.

Cosa fare se una spia lampeggia sul pannello?

Una spia lampeggiante può indicare: una pentola non compatibile, un diametro troppo piccolo, o che la pentola è stata sollevata. Verificare che il recipiente sia adatto all'induzione (ferromagnetico) e che copra bene la zona di riscaldamento.

Quali tipi di pentole utilizzare su un piano a induzione?

Utilizzare recipienti in ghisa, acciaio smaltato o acciaio inox speciale per induzione. Il fondo deve essere piatto e spesso. Testare con una calamita: se aderisce, la pentola è compatibile.

Come pulire il piano in vetroceramica?

Per la manutenzione ordinaria, utilizzare una spugna umida e asciugare con un panno morbido. Per le incrostazioni ostinate, applicare un prodotto speciale per vetroceramica e raschiare con un raschietto adatto. Non utilizzare mai polvere abrasiva o spugna metallica.

Cosa significano i codici visualizzati sul display?

In caso di surriscaldamento, il display mostra un codice con un numero lampeggiante. Il piano si spegne automaticamente e torna utilizzabile quando la temperatura scende. La visualizzazione '0' indica lo spegnimento di sicurezza dopo una durata massima di funzionamento.

Come impostare il timer?

Il piano deve essere acceso. Premere più volte il tasto Programmatore (riferimento 8) fino a quando la spia Temporizzatore (riferimento 15) si accende. Selezionare la durata (da 1 a 99 min) con i tasti + e -, quindi confermare con il tasto L. Il conto alla rovescia inizia.

Perché il piano si spegne automaticamente durante la cottura?

Ciò può essere dovuto all'interruttore di sicurezza che interrompe l'alimentazione dopo un periodo limite (es. 5 ore al livello 5). O a un surriscaldamento dei componenti elettronici. In questo caso, lasciare raffreddare l'apparecchio prima di riaccenderlo.

Quali sono le precauzioni di installazione di base?

L'installazione deve essere eseguita da un professionista. Rispettare una distanza di almeno 40 mm dalle pareti verticali, 20 mm tra il ritaglio e il mobile inferiore. Il piano di lavoro deve resistere a 100°C. Non installare sopra una lavastoviglie o un frigorifero.

Come sbloccare i comandi se sono bloccati?

Premere il tasto Blocco comandi (riferimento 11) per alcuni secondi fino a quando la spia (riferimento 12) si spegne. I comandi sono quindi sbloccati e si possono modificare le impostazioni.

MANUALE UTENTE KIA 630 C (FR) S HOTPOINT-ARISTON

Istruzioni per l'uso

PIANO COTTURA

Sommario

Istruzioni per l'uso,1

ATTENZIONE,2

Descrizione dell'apparecchio- Pannello di controllo,7

Installazione, 52

Avvio eutilizzo,54

Precauzioni e consigli,58

Manutenzione e cura,59

Descrizione tecnica dei modelli,59

NL

Nederland

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

Gebruksaanwijzing,1

PAS OP,2

Descrizione dell'apparecchio Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: più non essere una esatta riproduzione del modello acquistato.

1 Tasto AUMENTO POTENZA per accendere la piatra e regolare la potenza (vedi Avvio e utilizzato).
2 Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piatra (vedi Avvio eutilizzo).
3 Spia ZONA DI COTTURA SELECTIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni
4 Tasto SELECTIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata
5 Indicatore POTENZA: segnala visamente il livello di calore raggiunto.
6 Tasto ON/OFF per accendere e spagnere l'apparecchio.
7 Spia ON/OFF: segnala se l'apparecchio è acceso o spento.
8 Tasto TIMER DI PROGRAMMAZIONE per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzato).
9 Display TIMER DI PROGRAMMAZIONE: visualizzate le scelte relative alla programmazione (vedi Avvio e utilizzato).
10 Spie ZONA DI COTTURA PROGRAMMATA*: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzato).
11 Tasto BLOCCO DEI COMANDI per impedire modifichefortuitealle regolazioni del piano cottura (vediAvvioeutilizzato).
12 Spia COMANDI BLOCCATI: segnala l'avvenuto blocco dei comandi (vedi Avvio eutilizzato).
13 Tasto BOOSTER per accendere la sovr alimentazione della zona di cottura (vedi Avvio e utilizzato).
14 Spia BOOSTER* indica che è attiva la funzione di sovr alimentazione booster
15 Spia CONTAMINUTI indica che è attivo il contaminuti

! Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Se non si esuguono operazioni per 2 minuti, dello spegnimento delle spie di calore residuo e della ventola (ove presenti), l'apparecchio si dispone automaticamente in modalità "off mode".

L'apparecchio ritorna in modalità operativa agendo sul tasto ON/OFF.

• Presente solo in alcuni modelli.

NLP

! è importante conservare quello librettto per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installatione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installatione cui poto causare danni a persone, animali o cose.

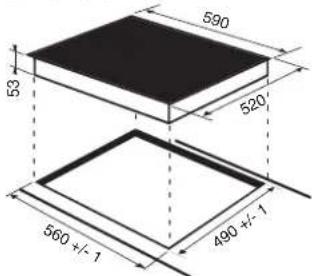

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100^ ;
• se si desidera installare il piano cottura sopra un forno, quello deve essere provvisto di un systema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglia: all'occorrezza frapporre un elemento di separazione a tenuta stagna fra i due appearecchi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avele seguenti dimensioni:

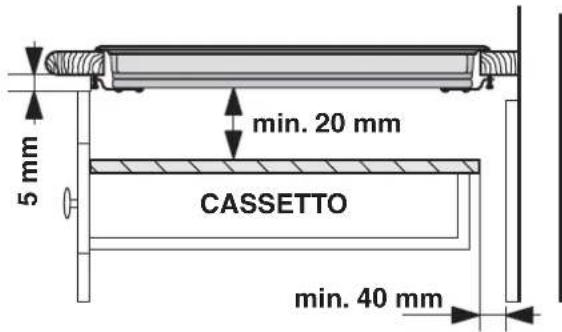

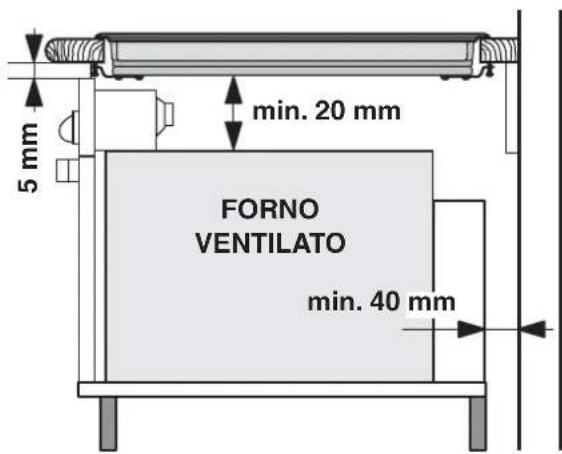

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm alla parete retrostande o da qualsiasi另一tra superficie vert
• in modo da mantenere una distance minima di 20 mm fra il vano per l'incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

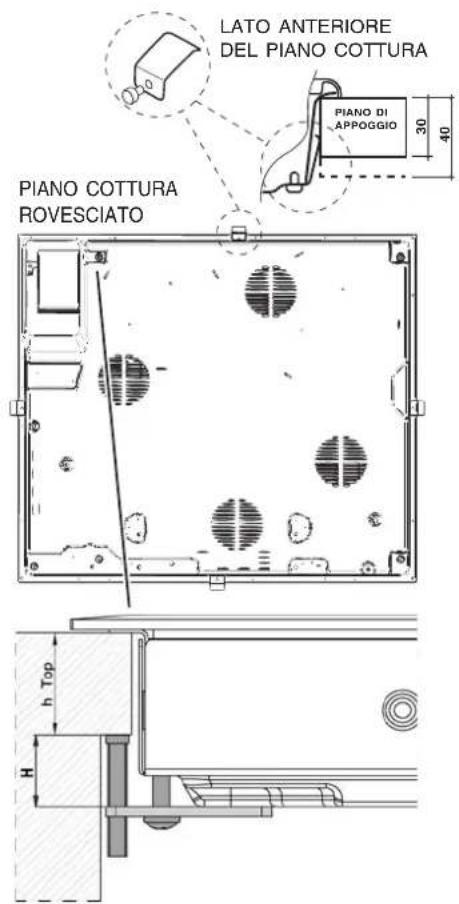

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

spessore di 30 mm: vite 23 mm
spessore di 40 mm: vite 13 mm.

Per il fissaggio agire come segue:

1. Con le viti corteswana punta, avvitare le 4 molle di centraggio nei fori posti al centro di agli lato del piano;
2. insere il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
3. per i piani con profili laterali: dopo aver inserto il piano cottura nel mobile, insere i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! É indispensable che le viti delle molle di centraggio rimangano accessibili.
! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! L'allacciameto elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzativi separatamente, sua per ragioni di sicurezza elettrica sua per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione più collegato e predisporto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico Collegamento fili
220-240V 1+N ~ 50 Hz	÷N:L	: giallo/verde N: i2 fili blu insieme L: marrone insieme al nero

Altri tipi di collegamento

Se l'impianto elettrico corrisponde a una delle seguente caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50 Hz
  220-240V3\~50Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico Collega	amento fili
400V - 2+N ~ 50 Hz	N L1 L2	: giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz	N L1 L2	: giallo/verde; N1: blu N2: blu L1: nero L2: marrone

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetto caratteristiche posta sull'apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhettoe caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolonghe e multiple.

! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora questo norme non vengano rispetto.

! Non rimuovere o sostuire per nessun motivo il cavo di alimentazione. L'eventuale rimozione o sostuzione fa' decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita' per incidenti o danni derivanti alla sostuzione/rimozione del cavo di alimentazione originale. E' ammessa solo la sostuzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

!La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzato l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

!Quando il piano cottura viene collegato eletricamente,喙 acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura.

Rumori di normale funzionamento del piano cottura:

• Ronzio: è dovuto alla vibrazione degli elementi metallici di cui sono costituiti l'induttore e la pentola e si genera per il Campo elettromagnetico necessario per il riscaldamento;esso aumento all'aumentare del livello di potenza dell'induttore.
• Leggero fischio: si manifesta quando la pentola disposa sulla zona cottura è vuota; il rumore scompare non appena si aggiungono alimenti o acqua.
• Crepitio: è un rumore prodotto dalle vibrazioni del materiale del fondo della pentola quando è attraversato dalle correnti parasite dovute al Campo elettromagnetico (induzione); più essere più o meno intenso a secondo del materiale del fondo della pentola e si riduce se le dimensioni della pentola aumento.
• Fischio intenso: si manifesta quando funzionano contemporaneamente i due induttori sulla stessa verticale alla massima potenza e/o su quello più grande è insertita la funzione booster e l'alto è autoregolato. Il rumore si riduce non appena si abbassa il livello di potenza dell'induttore autoregolato; si manifesta in particolare quando il fondo della pentola è costituito da strati di materiale diverso.
• Rumore della ventola: per il correttto funzionamento del piano e per garantire la sicurezza della parte elettronica da possibili surriscaldamenti è necessario l'azionamento di una ventola. La ventola funziona alla massima potenza quando l'induttore grande è al massimo livello di potenza o quando è insertita la funzione booster, in tutti gli altri casi funziona a potenza media a seconda della temperatura rilevata. Inoltre è possible che la ventola continui a funzionareanche dello disattivazione del piano se la temperature rilevata è alta.

I rumori elencati sono dovuti alla technologia induzione e non segnalano necessariamente difetti di funzionamento.

! La pressione prolongata dei tasti - e + consente l'avanzamento veloce dei livelli di potenza e dei minuti del timer.

Accensione del piano cottura

L'accensione del piano cottura avviene tenendo premuto il

tastoper circa un secondo.

Accensione delle zone di cottura

Ciacuna zona di cottura viene azionata tramite un tasting di selezione e un dispositivo di regolazione della potenza

composto da un doppio tasto - e +

Per mettere in funzione una zona di cottura, premere il relativo tasto di lavoro e impostare la potenza desiderata tramite i tasti e.

Funzione booster*

Per accelerare i tempi di riscaldamento, su alcune zone di cottura è possibile attivare la funzione booster premendo

il tasto . Si accende la spia posta sopra al tasto. Questa funzione sovralimenta la potenza a 3000W o 4000W a seconda della grandezza della zona di cottura interessata.

Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura è attivo, la zona di cottura corrispondente anteriore o posteriori avr potenza limitata (es: se è attivo il booster nella piastra posteriori sinistra, si abbassa la potenza della piastra anteriore sinistra). Per ulteriori chirimenti vedere Descrizione tecnica dei modelli.

Spegnimento delle zone di cottura

Per spagnere una zona di cottura, selezionarla tramite il relativo tasto di selezione e:

• Premere il tasto - la potenza della zona di cottura scende progressivamente, fino allo spegnimento.

• Presente solo in alcuni modelli.

IT

Programmazione della durata di una cottura

! É possible programme contemporaneously toutes le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Selezionare la zona di cottura tramite il tasto di selezione corrispondente.
2. Regolarne il livello di potenza.
3. Premere il tasto di programamazione Llampeggia la spia corrispondente alla zona scelta.
4. Impostare la durata di cottura desiderata tramite i

tasti-e+

1. Confermare premendo il tasting si selezione in automatico dopo 10 secondi.

Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne.

Ripetere la procedura sopra descritta per agli piastra che si intende programmare.

Visualizzazione in caso di programmazione multipla

Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più vicina al termine del tempo programmatico, indicandone la posizione con la spia corrispondente che lampeggia. Le spiè delle autres piastre programmate sono accese.

Per visualizzare il tempo restante delle altre piastre

programmate, premere ripetutamente il tasto L: verranno
mostrati in sequenza e in senso orario i tempi del
contaminuti e di tutte le piastre programmate, a partire
da quella anteriore sinistra.

Modificare la programmazione

1. Premere ripetutamente il tasting finché non viene lostrato il tempo della piastra che si intende modificare.
2. Agire sui tasti - e + per impostare il nuovo tempo.
3. Confermare premendo il tasting

Per cancellare una programmazione, agire come

sopr. Al punto 2 premere il tasto -: la durata scende progressivamente fino allo specnimento O. La programmazione si azzera e il display esce alla modalità

programmazione.

Il contaminuti

Il piano di cottura deve essere acceso.

Il contaminuti permette di impostare una durata fino a 99 minuti.

1. Premere il tasto di programamazione L. finché la spia

contaminuti non si accende

1. Impostare la durata desiderata tramite i tasti e

+

1. Confermare premendo il tasto Il conto alla rovescia del timer ha inizio immediatamente. A tempo scadutoiene emesso un segnale acustico (per la durata di 1 minuto).

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il

tastocomandi si bloccano e la spia che si trova sopra al tasting si accende.

Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere

il tasting per quale istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasto lapparecchio si spegne, nonfare affidavitamento sul rivelatore di pentole.

Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccatianche dopo aver riacceso il piano di cottura.Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Modalità "demo"

É possiblo impostare una modalità dimostrativa nella quale il pannello comandi funzione normalmente (inclusi i comandi relativi alla programmazione), ma gli elementi riscaldanti non si accendono. Per attivare la modalità "demo" occorre che il piano sia acceso e tutte le piastre siano spente:

• Premere e tenere premuti contemporaneamente i tasting

• e - per 6 secondi. Allo scadere dei 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI

lampeggiano per un secondo. Rilasciere i tasti

e-premere il tasto L

• il display visualizza la scritta DE e MO e il piano si spegne;
• alla successiva riaccensione il piano si trovera in modalità "demo".

Per uscire da esta modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionera normalmente.

Consigli pratici per l'uso dell'apparecchio

! Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dell'induzione (materiale ferromagnetico). Si raccomanda l'uso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di un recipiente è sufficiente fare una prova con una calamita.

MATERIALADEATTO

MATERIALLE NON ADATTO

Inoltre, per ottenere le migliorari prestazioni dal piano di cottura:

• Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a copire completeness la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse.
• Evitare di utilizzato le stesse pentole utilizzate sui brucatori a gas: la concentrazione di calore sui brucatori a gas vuo deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona di cottura è provista di un dispositivo di rilevamento della pentola. La piatra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. Il display indicatore di potenza lampeggiante puòindicare:

• una pentola incompatibile
• una pentola di diametro insufficiente
• il sollevamento della pentola

Surriscaldamento

In caso di surriscaldamento dei componenti elettronici, il piano cattura si spegne automaticamente e sul display appare seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un erruttoro di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piatra posteriore destra è impostata su 5, perché la piatra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 5 ore di funzionamento, la anteriore sinistra dopo 8 ore.

Segnale acustico

Alcune anomalie, quali:

• un oggetto (pentola, posata, ecc.) posto per altri 10 secondi sull'area dei comandi,
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasting, possono provocare l'émissione di un segnale acustico. Rimuoverve la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dell'anomalia non viene rimossa, il segnale acustico persistsiste e il piano si spegne,

Livello di potenza	Tempo limite di funzionamento In ore
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Consigli pratici per la cottura

Cottura a fuoco vivissimo	00	Cottura a Pressione Pentola a Pressione Grigliata Ebollizione	Frittura
Cottura a fuoco vivo	87	Crèpe Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)
Cottura a fuoco medioCottura a fuoco vivo	76	Addensamento rapido (Sughi liquidi) Acqua boliente (Pasta, Riso, Verdure) Latte
	55	Addensamento lento (Sughi consistenti)
	4	Cottura a bagnomaria	Cottura Pentola a pressione dello sibilo
lento	3	Cottura a fuoco lento (Stufati)	Riscaldamento delle pietanze
Cottura a fuoco lentissimo	2	Salsa al ciocolato Mantenimento al caldo

Precauzioni e consigli

!L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatible Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.
• 1275/2008 stand-by/off mode.

Sicurezza generale

! Controllare che la presa d'ariatramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.
! è sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o sopra una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente.
- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
L'apparecchio deve essere usato per cuocere alimenti, solo da personne adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
Nonutilizzare il piano come superficie di appoggio, ne come tagliere.
- Il piano in vetroceramica è resistenteagli urti meccanici, tuttavia più incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio alla rete di alimentazione e rivolgersi all'Assistenza.
- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
- Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalatoanche da un indicatore (vedi Avvio e utilizzato).
- Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contento di zuccherio. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici alla corca calde o tiepide possono causare un grave danno al piano.

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'internalo del piano cottura per evitare che vengano urtati accidentalmente.
  Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
  Non fare pulizia o manutenzione alla aver prima staccato la spina dalla rete elettrica.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Avverenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi:

Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetic.
Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). è stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che sono siano conformi alle suddette normative.
II piano cottura a induzione genera campi elettromagnetic a breve portata.

Per evitare agli rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti.

A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

• Evitare che i bambini giochino con l'apparecchio.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono divertare caldi.
• L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

!Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e fornì, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimidiabilmente la superficie.

!Nonutilizzaremai pulitoriavaporeo ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposto raschietto. Intervenire non appena possibile, alla attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residiui. Eccellenti risultati si possono ottenero usinga una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
• In caso sul piano cottura si fosso raccidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.
• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da quello prodotto protegegghe la superficie in caso di

scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.

• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice) L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato aicontatto dello stesso oppure a causa di prodotti per la pulizia contententi fosforo. Si consiglia di sciacquare abbondamente e asciugare con cura après la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

!Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzato prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

!Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Descrizione tecnica dei modelli

Ilsystema induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente all'interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico.

Piani cottura	KIA 630 C S
Zone di cottura	Potenza (in W)
Posteriore sx	I 1400
Posteriore dx	I 3000
Anteriore sx	I 2200
Potenza totale	6600

Legenda:

I = zona di cottura a induzione semplice.
B = booster: la zona di cottura più essere sovr alimentata a 3000/4000 W
* = la potenza massima è limitata finché è attivo il booster nella zona di cottura posteriore relativa (vedi Avvio e utilizzato).

Installatie
