Produkttyp	Einbau-Induktionskochfeld
Marke	Hotpoint-Ariston
Modell	KIA 630 C (FR) S
Anzahl Kochzonen	3
Gesamtleistung	6600 W
Leistung der Kochzonen	Hinten links: 1400 W; Hinten rechts: 3000 W (mit Booster 4000 W); Vorne links: 2200 W
Booster-Funktion	Ja, auf der hinteren rechten Kochzone (3000/4000 W), maximale Dauer 4 Minuten
Timer	Ja, von 1 bis 99 Minuten für jede Kochzone
Kurzzeitmesser	Ja, bis zu 99 Minuten
Bedienungssperre	Ja, mit Kontrollleuchte
Topferkennung	Ja, jede Kochzone erkennt das Vorhandensein eines geeigneten Topfes
Automatische Sicherheitsabschaltung	Ja, nach einer maximalen Dauer abhängig von der Leistungsstufe (z.B. Stufe 5: 5 Stunden)
Überhitzungsschutz	Ja, automatische Abschaltung und Anzeige eines Codes
Stromversorgung	220-240 V 1+N ~ 50 Hz (einphasig); möglich 400 V 2+N, 220-240 V 3~, 400 V 3+N, 400 V 2+2N
Kochfläche	Glaskeramik
Pflege	Reinigung mit feuchtem Schwamm und Spezialreiniger für Glaskeramik; bei eingebrannten Verschmutzungen einen Schaber verwenden
Kindersicherung	Bedienungssperre
Demonstrationsmodus	Ja, über Tastenkombination zugänglich
Einbaumaße (B x T)	Ca. 560 x 490 mm (Schätzung); siehe Installationsplan
Gewicht	Ca. 8 kg (Schätzung)

Häufig gestellte Fragen - KIA 630 C (FR) S HOTPOINT-ARISTON

Wie aktiviere ich die Booster-Funktion?

Zum Aktivieren des Boosters auf der hinteren rechten Kochzone drücken Sie die Booster-Taste (Markierung 13). Die entsprechende Kontrollleuchte leuchtet auf. Die Leistung steigt für maximal 4 Minuten auf 3000 W (oder 4000 W je nach Modell). Der Booster stoppt automatisch nach dieser Zeit.

Wie sperre ich die Bedienung, um versehentliche Eingriffe zu vermeiden?

Drücken Sie die Taste Bedienungssperre (Markierung 11). Die Kontrollleuchte (Markierung 12) leuchtet auf. Zum Entsperren drücken Sie die gleiche Taste erneut einige Sekunden lang, bis die Leuchte erlischt.

Was tun, wenn eine Kontrollleuchte auf dem Bedienfeld blinkt?

Eine blinkende Kontrollleuchte kann auf einen nicht geeigneten Topf, zu kleinen Durchmesser oder darauf hinweisen, dass der Topf angehoben wurde. Stellen Sie sicher, dass Ihr Kochgeschirr für Induktion geeignet (ferromagnetisch) ist und die Kochzone gut abdeckt.

Welche Topfarten sind auf einem Induktionskochfeld geeignet?

Verwenden Sie Töpfe aus Gusseisen, emailliertem Stahl oder induktionsgeeignetem Edelstahl. Der Boden muss flach und dick sein. Testen Sie mit einem Magneten: Haftet er, ist der Topf kompatibel.

Wie reinige ich die Glaskeramik-Kochfläche?

Für die tägliche Reinigung verwenden Sie einen feuchten Schwamm und wischen mit einem weichen Tuch nach. Bei hartnäckigen Verschmutzungen tragen Sie ein Spezialreinigungsmittel für Glaskeramik auf und schaben Sie mit einem geeigneten Schaber. Verwenden Sie niemals Scheuermittel oder Metallschwämme.

Was bedeuten die auf dem Display angezeigten Codes?

Bei Überhitzung zeigt das Display einen Code mit blinkender Ziffer an. Das Kochfeld schaltet sich automatisch aus und ist wieder nutzbar, sobald die Temperatur gesunken ist. Eine Anzeige '0' bedeutet die Sicherheitsabschaltung nach einer maximalen Betriebsdauer.

Wie stelle ich den Kurzzeitmesser ein?

Das Kochfeld muss eingeschaltet sein. Drücken Sie mehrmals die Taste Timer (Markierung 8), bis die Kontrollleuchte Kurzzeitmesser (Markierung 15) aufleuchtet. Wählen Sie die Dauer (1 bis 99 Min.) mit den Tasten + und - und bestätigen Sie mit der Taste L. Der Countdown startet.

Warum schaltet sich das Kochfeld während des Kochens automatisch aus?

Dies kann durch den Sicherheitsschalter verursacht werden, der nach einer maximalen Betriebsdauer (z.B. 5 Stunden auf Stufe 5) abschaltet. Oder durch eine Überhitzung der elektronischen Komponenten. Lassen Sie in diesem Fall das Gerät abkühlen, bevor Sie es wieder einschalten.

Welche grundlegenden Installationshinweise sind zu beachten?

Die Installation muss von einem Fachmann durchgeführt werden. Halten Sie einen Mindestabstand von 40 mm zu senkrechten Wänden, 20 mm zwischen Ausschnitt und Unterschrank ein. Die Arbeitsplatte muss bis 100°C beständig sein. Nicht über einer Spülmaschine oder einem Kühlschrank installieren.

Wie entsperre ich die Bedienung, wenn sie gesperrt ist?

Drücken Sie die Taste Bedienungssperre (Markierung 11) einige Sekunden lang, bis die Kontrollleuchte (Markierung 12) erlischt. Die Bedienung ist dann entsperrt und Sie können die Einstellungen ändern.

BEDIENUNGSANLEITUNG KIA 630 C (FR) S HOTPOINT-ARISTON

Bedienungsanleitung,1

ZUR BEACHTUNG,2

Beschreibung des Gerätes-Bedienfeld,7

Installation, 44

Inbetriebsetzung und Gebrauch,46

VorsichtsmaBregeln und Hinweise, 50

Reinigung und Pflege, 51

Technische Beschreibung der Modelle, 51

IT

Italiano

Deutsch ZUR BEACHTUNG!

ZUR BEACHTUNG: Bei Gebrauch wird desses Gerät und alle zugänglichen Teile sehr heiß.
- Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.
- Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten.
Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu playen. Reinigungssund Wartungsarbeitien dürfen nicht von unbewachten Kindern ausgeführrt werden.
ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen.
- NIEMALS eine Flamme/Brandherd mit Wasserlöschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.
ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen halten.
ZUR BEACHTUNG: Sollte die Glaskeramitoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.
- Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
- Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.
- Legen Sieittekeine Metallgegenstände (Messer, Loffel, Deckel usw.) auf das Kochfeld; sie konnten sehr heiB werden.
- Nach dem Gebrauch schalten Sieitte das Kochfeld uber seine Bedienungsvorrichtung aus, und verlassen Sie sich nicht auf den Topferfassungsfuhler.

IT

Italiano

ATTENZIONE!

Beschreibung des Gerätes Bedienfeld

Das hier beschriebene Bedienfeld dient nur als Beispiel, es handelt sich nicht unbedingt um eine genaue Widergabe des von Ihnen erworbenen Modells.

1 Taste ERHOHEN DER LEISTUNG: Zum Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).
2 Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch).
3 Kontrollleuche GEWÄHLTE KÖCHZONE: Diese zeigt an, dass die der Kontrollleuche entsprechende Kochzone gewählt wurde und die gewündsten Einstellungen demnach vorgenommen werden können.
4 Taste WAHL DER KOCHZONE: Mittels dieser wird die gewünschte Kochzone gewählt.
5 LEISTUNGSPANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.
6 Taste ON/OFF: Zum Ein-bzw. Ausschalten des Gerätes.
7 Kontrolleuchte ON/OFF: Diese zeigt an, ob das Gerät ein- oder ausgeschaltet ist.
8 Taste PROGRAMMIERUNGSTIMER: Mittels dieser Taste kann die für jeder Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch).
9 Display PROGRAMMIERUNGSTIMER: Auf diesen Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch).
10 Kontrollleuchten PROGRAMMIERTE KOKHZONE*: These zeigen die Kochzonen an, die programmiert wurden (siehe Inbetriebsetzung und Gebrauch).
11Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).
12 Kontrolleuchte SCHALTELEMENTE GESPERRT: These signalisiert, dass die Schaltelemente gespeit wurden (siehe Inbetriebsetzung und Gebrauch).
13 Taste BOOSTER: Mittels dieser kann die Kochzonenleistung auf 3000/4000 W erweitert werden (siehe Inbetriebsetzung und Gebrauch).
14 Kontrollleuche BOOSTER: zeit an, dass die Booster-Funktion eingeschaltet ist
15 Kontrolleuchte KURZZEITWECKER*: Diese signalisiert, dass der Kurzzeitwecker lauft

! Dieses Produkt entspricht den Vorschriften der neuen Europäischen Richtlinie zur Einschränkung des Energieverbrauchs im Standby. Werden für 2 Minuten keine Tasten gedrückt, dann stellt sich das Gerät nach Ausschalten der Anzeigen für Resthitze und des Lufters (wenn vorhanden) automatisch in den "off mode". Das Gerät kehrt durch Drucken der Taste ON/OFF in den Betriebsmodus zurück.

* Nur bei einigen Modellen.

IT

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.
- Soll das Kochfeld über einem Backofen installiert werden, muss letzter mit einem Kühlsystem mit Zwangsbelüftung ausgestellt sein.
- Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenv falls ist zur Abdichtung ein Zwischteil zwischen beiden Geräten zu installieren.

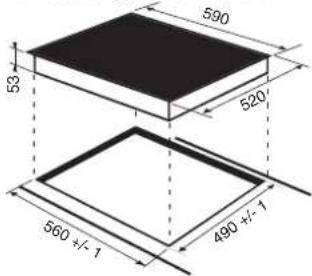

- Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitt folgender Abmessungen vorzusehen:

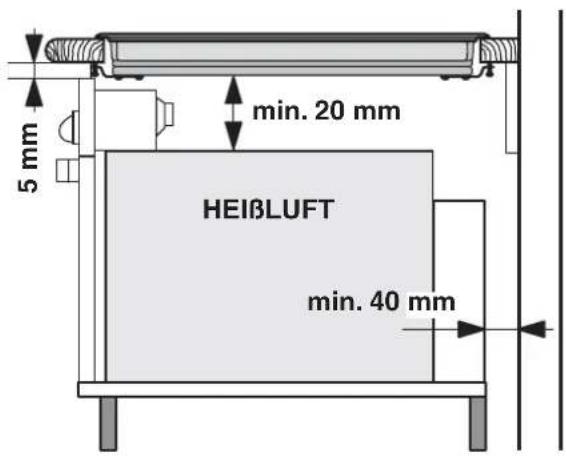

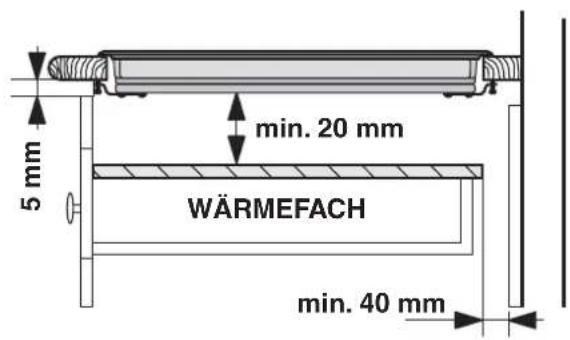

Belüftung

Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:

• in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand bzw. jeder anderen vertikalien Fläche;
• um einen Abstand von mindestens 20mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprachenden Unterschränk zu gewährleisten.
  Angrenzende Schranke, deren Hohe die der Arbeitsplatte überschreiben, müssen einen Abstand

von Rand der Kochmulde von mindestens 600 mm aufweisen.

Befestigung

Das Kochfeld muss auf einer perfectebenen Stutz-bzw.

Auflagelächeinstalliertwerden.

Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

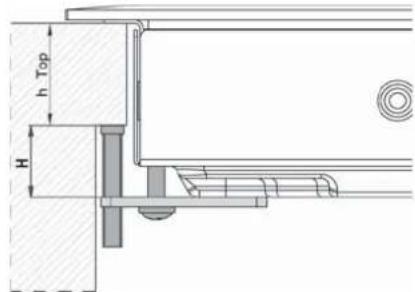

Die Länge der Regelschrauben der Befestigungsklammmem wird vor Montage derselben eingestellt, undzarj ne nach der Stärke der Auflagefläche:

• 30 mm - Schraube 23 mm;
• 40 mm - Schraube 13 mm .

Verfahrens Sie zur Befestigung wie folgt:

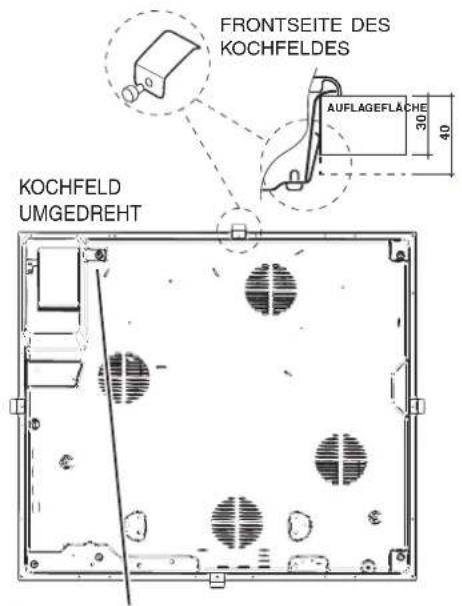

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jedem Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, und darüber so, dass es vorschrittsmäßig auf der gesamten Auflagefläche aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaltet.

! Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein.
Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein.
!Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektröanschluss

!Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens mussen samtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter Herausziehen zu konnen.

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schlieben Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel Anschluss	der Dühte
220-240V 1+N - 50 Hz	N L	L: gelb/grün; N: die 2 blauen Dühte zusammen L: braun zusammen mit schwarz

Andere Anschlussarten

Sollete die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V3-N\~50Hz
• 400V - 2+2N ~ 50 Hz

Trennen Sie die Drähte und schlieben Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel Anschluss der Dritte
400V - 2+N ~ 50 Hz	N:L1	: gelb/grün; N: die 2 blauen Dritte zusammen L1: schwarz L2: braun
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz	L2	: gelb/grün; N1: blau N2: blau L1: schwarz L2: braun
400V - 2+2N ~ 50 Hz	N1:N2:L1	: gelb/grün; N1: blau N2: blau L1: schwarz L2: braun

Anschluss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicherr,dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist. Soltte dies nicht der Fall sein, wechseln Sieitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.
! Das Netzkabel muss regelmäßig kontrolliert werden und dart nur durch autorisiertes Fachpersonal ausgetauscht werden.
! Der Hersteller lehtigt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.
! Entfernen oder ersetzten Sie unter keinen Umständen das Netzkabel. Wir das Kabel entfern oder ersetzt, verfallen sowohl die Gewährleistung als auch das CE-Zeichen. INDESIT übernimmt keine Verantwortung für Unfälle oder Schäden, die durch das Entfernen/Ersetzen des Original-Netzkabels verursacht werden. Der Austauscharf ausschließlich mit einem Originalersatzteil und durch autorisiertes Fachpersonal INDESIT durchgeführt werden.

Inbetriebsetzung und Gebrauch

!Der auf die Dichtungen aufgetragene Leim konnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen ihren, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Wahrend der ersten Betriebsstunden konnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

!Wird das Kochfeld an das Stromnetz angeschlossen, ertont nach einigen Sekunden ein kurzes akustisches Signal. Nur daraufufhin kann das Kochfeld eingeschaltet werden.

Normale Funktionsgerausche des Kochfeldes:

• Brummen: wird von der Vibration der Metallelemente des Induktors und des Topfes verursacht, es entstehen ein für die Erhitzung notwendiges elektramagnetisches Feld; das Gerausch steigert sich mit der Leistungssteigerung des Induktors.
• Leichtes Pfeifgeräusch: entstehen, wenn ein leerer Topf auf die Kochzone gestellt wird; sobald Lebensmittel oder Wasser hinzugeführten werden, verschwindet das Gerausch.
• Prasseln: es ist ein Gerausch, das durch die Vibrationen des Topfbodenmaterials entstehen, sobald es von den vom Magnetfeld (Induktion) verursachten Wirbelströmen durchdrungen wird; die Gerauschstarke hangt vom Material des Topbfodens ab und wird schwacher, je größter der Topf ist.
• Starkes Pfeifgeräusch: es entsteht, wenn die beiden Induktoren auf der gleichen Vertikalen bei maximaler Leistung Funktionieren und/oder wenn auf dem größeren der beiden die Booster-Funktion eingeschaltet ist und der andere sich selbsttätig reguliert. Das Gerausch wird schwächer, sobald sich die Leistungsstufe des selbstregulierten Induktors senkt; es tritt besonderss dann auf, wenn der Topf Boden aus Schichten unterschiedlichen Materials besteht.
• Geblasegeräusch: zur richtigen Funktion des Kochfelds und zum Schutz der Elektronikteile vor Überhitzung muss ein Geblase eingesetzt werden. Das Geblase lauft auf der maximalen Leistungsstufe wenn der große Induktor auf maximaler Leistungsstufe lauft oder wenn die Booster-Funktion eingeschaltet ist; in allen anderen Situationen fungkioniert es bei mittlerer Leistungsstufe, je nach erfasster Temperatur. Es ist darüber hinaus möglich, dass das Geblase auch bei ausgeschalteten Kochfeld weiter lauft, wenn die erfasste Temperatur noch hoch ist.

Die hier aufgeführten Gerausche hangen mit der Induktionstechnologie zusammen und sind nicht unbedingt ein Hinweis auf eine fehlerhafte Funktion.

! Durch längeres Drucken der Tasten und konnen die Leistungswerte und die Minuten des Timers im Schnellauf verändert werden.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste (ur ca. 1 Sekunde gedruckt halten) eingeschaltet.

Einschalten der Kochzonen

Eine jeder Kochzone wird über eine Bedienungstaste

und über einen aus einer Doppeltaste (und +) bestehenden Leistungsregler eingeschaltet.
- Um eine Kochzone einszuschalten, drücken Sie die entsprechende Bedienungstaste und stellen daraufhin

über die Tasten und die gewünschte Leistungsstufe ein.

Booster-Funktion*

Zur Beschleunigung der Aufheizzeit kann zu einigen

Kochzonen durch Drucken der Taste booster die Boosterfungtion zugeschaltet werden. Die uber der Taste befindliche Kontrollleuchte schaltet sich ein. Diese Funktion steigert die Leistung auf 3000W oder 4000W, je nach GroBe der angesteuerten Kochzone. Die Boosterfungtion schaltet sich automatisch nach 4 Minuten wieder aus. Solange die Booster-Funktion fur eine der Kochzonen aktiv ist, bleibt die Leistung der dahinter oder davor liegenden Kochzone beschränkt (z.B.: Ist der Booster der hinteren linken Kochzone aktiv, dann ist die Leistung der vorderen linken Kochzone herabgesetzt). Weitere Informationen finden Sie in der Technischen Beschreibung der jeweiligen Modelle.

Ausschalten der Kochzonen

Um eine Kochzone auszuschalten, wahren Sie diese zuerst über die entsprechende Bedienungstaste und:

• Drücken Sie die Taste -: Die Kochzonenleistung sinkt allmählich bis zum volligen Ausschalten der Kochzone.

Programmierung der Garzeit

! Sümmtliche Kochzonen können gleichzeitig für eine Garzeit von 1 - 99 Minuten programmiert werden.

1. Wahlen Sie die Kochzone über die entsprechende Wahltaste.

2. Die Leistungsstufe der Kochzone einstellen.

3. Drucken Sie die Programmiertaste Die Kontrolleuche der ausgewählten Zone blinkt.

4. Stellen Sie über die Tasten " -" und "+" die gewünschte Garzeit ein.
5. Bestätigen Sie die Einstellung durch Druck auf die Taste, oder warten Sie 10 Sekunden für die automatische Auswahr.

Die Zeitrechnung (rückwärfter Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertont (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet.

Wiederholen Sie obige Schritte für jeder Kochzone, die Sie programmieren möchten.

Anzeige im Falle einer Mehrfachprogrammierung

Wurde die Betriebszeit einer oder mehrerer

Kochzonen vorprogrammiert, erscheint auf dem Display die Restgarzeitanzeige der Kochzone, die für die niedrigste Zeit programmiert wurde; die entsprechende

Kontrolleuche blinkt, um anzuzeigen, um welche
Kochzone es sich handelt. Die Kontrolleuchten der
übrigen programmierten Kochzonen sind eingeschaltet.
Um die Restzeit der anderen programmierten Kochfelder

anzuzeigen drucken Sie wiederholt die Taste L: es werden in Folge und im Uhrzeigersinn alle Zeiten des Kurzzeitweckers und der programmierten Kochfelder angezeigt, beginnend mit dem Kochfeld vorne links.

Änderung der Programmierung

1. Drücken Sie mehrmals die Taste, bis die Zeit der Kochzone, deren Programmierung Sie ändern möchten, angezeigt wird.
2. Stellen Sie mittels der Tasten - und + die neue Zeit ein.
3. Bestätigen Sie die Einstellung durch Druck auf die Taste L.

Möchten Sie eine Programmierung loschen, dann verfahren Sie wie folgt: Bei Punkt 2 drücken Sie die Taste :- Die programmierte Zeit wird fortlaufend gesenkt bis zum Ausschalten bei 0. Die programmierte Zeit wird gelöscht und das Display verlasst den Programmierungs-Modus.

Die Minutenuhr

Das Kochfeld muss eingeschaltet sein.

Mit dem Minutenzahler kann ein Zeitraum bis 99 Minuten eingestellt werden.

1. Drücken Sie die Programmiertaste bis sich die Kontrolleuche des Minutenzahlers einschaltet.
2. Stellen Sie über die Tasten "-" und "+" die gewünschte Zeit ein.
3. Bestätigen Sie die Einstellung durch Druck auf die Taste L.

Die Zeitrechnung (rückwartiger Ablauf) des Timers setzt unverzüglich ein. Nach Ablauf der Zeit ertont ein akustisches Signal (über die Dauer von 1 Minute).

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes konnen die Schaltelemente gespeppt werden, um irrtumliche Einstellungenänderungen zu verhindern (durch Kinder, bei

der Reinigung usw.). Drücken Sie die Taste, dann werden die Schaltelemente gespert. Die über der Taste befindliche Kontrollleuchte leuchtet auf.

Zu weiteren Einstellungen (z.B. um den Garvorgang zu unterbrechen) müssen die Schaltelemente erst wieder freiagegeben werden. Drücken Sie die Taste

fur eineige Sekunden; die Kontrolleuchte erlischt, die Schaltelemente werden freilegegeben.

Ausschalten des Kochfeldes

Durch Drucken der Taste wird das Kochfeld ausgeschaltet.

Sollten die Schaltelemente gespert worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gespept. Um das Kochfeld wieder einschalten zu konnen, mussen die Schaltelemente vorher entsprert werden.

,Demo"-Mode (Vorfuhrmodus)

Es besteht die Möglichkeit, einen Vorführmodus einzustellen, bei dem das Bedienfeld (einschließlich der zur Programmierung erforderlichen Bedienelemente) normal funktioniert, die Heizelemente dagegen schalten sich nicht ein. Zur Aktivierung eines Vorführmodus muss das Kochfeld eingeschaltet und alle Platten ausgeschaltet sein.

• Halten Sie die Tasten + und - für 6 Sekunden gleichzeitig gedrückt. Nach 6 Sekunden blinken die Kontrolleuche ON/OFF und die Kontrolleuche SPERRE DER SCHALTELEMENTE für eine Sekunde. Lassen Sie die

Tasten + und - los und drücken Sie die Taste

• Auf dem Display erscheint abwechselnd die Anzeige DE und MO und das Kochfeld schaltet sich aus:
• Wird das Kochfeld daraufufhin wieder eingeschaltet, befindet es sich im Vorfrhrmodus (Demo-Mode)

Zum Verlassen these Modus verfahren Sie gemäß obiger Angaben. Auf dem Display entscheidt abwechselnd die Anzeige DE und OF und das Kochfeld schaltet sich aus: Wird das Kochfeld daraufhin wieder eingeschaltet, Funktioniert es wieder auf normale Weise.

Praktische Ratschlage zum Einsatz des Gerätes

! Verwenden Sie Kochgeschirr, dessen Herstellungsmaterial (magnetisiertes Material) sich für das Induktionssystem eignet. Wir empfehlen Ihnen Töppe und Pfaffen aus: Gusseisen, emailiertem Stahl oder Spezialstahl für Induktionskochzonen. Im Zweifelsfall hilft ein Magnet bei der Prüfung der Verwendbarkeit eines Kochgeschirrs.

GEEIGNETES MATERIAL

UNGEEIGNETES MATERIAL

So gibt Ihnen Ihr Kochfeld sein Bestes:

• Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.

• Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.

• Achten Sie daraufuf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die außerst hohe Hitzekonzentration der Gasbrenner konnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

Sicherheitsvorrichtungen

Topferkennung

Jede Kochzone ist mit einer Topferkennungs-Vorrichtung ausgerüstet. Die Kochzone bewirkt ein Erhitzen des Topf Bodens nur bei einer angemessenen, der Kochzone entsprechenden Topfgroße. Das Blinken der Anzeigeleuchte kann Folgendes signalisieren:

• ungeeignetes Kochgeschirr,
• ein zu geringer Topfdurchmesser,
• der Topf wurde abgenommen.

Überhitzung

Im Falle einer Überhitzung der elektronischen Gerätekomponenten schaltet sich das Kochfeld automatisch aus, auf dem Display erscheint die Anzeige

F gefolggt von einer blinkenden Zahl. These Meldung erlischt, und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunden ist.

Sicherheitsautomatik

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Aufreten eines solchen Sicherheitsintervals erscheint auf dem Display die Anzeige „0".

Beispiel: Die|hintere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die hintere rechte Kochzone wird nach 5 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 8 Stunden.

Tonsignal

Einige Anomalien, wie:

• Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
  Flüssigkeit, die über das Schaltfeld gegossen wurde,
• ein zu longer Druck auf eine Taste, können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Wird die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.

Helzielstellung	Beschränkung der Funktionsdauer in Stunden
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sehr stark garen	89	Schnellgaren Schnellkochtopf Grillen Kochen	Fritieren
Stark garen	87	Crêpes Stark garen und bräunen (Braten, Koteletts, Schnitzel, Fischfilets, Spiegeleier)
Sanftgaren	86	Schnell eindicken (flüssige Soßen) Kochendes Wasser (Nudeln, Reis, Gemüse) Milch
	85	Langsam eindicken (dickflüssige Soßen)
	84	Wasserbad	Garen im Schnellkochtopf nach dem Dampfaustritt
Sehr sanft Garen	83	Sehr sanft Garen Aufwärmen von Speisen
Extrem sanft Garen	82	Schokoladensoße Warmhalten

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefelfert und sollenn aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 2006/05/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen

• 2004/108/EWG vom 15/12/04 (elettromagnetische Verträglichkeit) und nachfolgenden Änderungen

• 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

• 1275/2008 stand-by/off mode.

Allgemeine Sicherheit

! Stellen Sieitte sicherr, dass das Beluftungsgitter des Geblases niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Beluftung zur Kuhlung der elektronischen Teile.

! Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüftung der elektronischen Teile erforderliche Raum Ware absolut unzureichend.

• Dieses Gerat ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unweltern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Handen oder Fußen und auch nicht, wenn Sie barfu sind.
• Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.
• Das Glaskeramikkochfeld ist stoßfest; davon kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder)sagar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit freißen Kochfeldteilen gelagt.
• Bitte berücksichtigten Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingebrendet (siehe Inbetriebsetzung und Gebrauch).
• Halten Sie sãmtliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch freißen oder warmen Oberflächen belassen, konnen sie das Kochfeld dauerhaft beschädigen.
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risikodurch unbeabsichtigtes Anstoßen auszuschreiben.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor

Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
- Hinweis für Herzschrittmacherträger oder Träger anderer medizinischen Implantate:

Das Kochfeld entspricht allen geltenden Richtlinien in Sachen elektramagnetischer Verträglichkeit.

Dieses Erzeugnis erfüllt demnach sümmtliche gesetzlichen Anforderungen (Richtlinien 89/336/CEE). Es wurde so konzipiert, dass keine Interferenzen mit anderen in Einsatz befindlichen elektrischen Geräten entstehen können, es sei dann, letztere entsprechen nicht den obigen Richtlinien.

Das Induktions-Kochfeld erzeugt elektromagnetische Felder im Nahbereich.

Um jegliche Gefahren durch Interferenzen zwischen dem Kochfeld und dem Schrittmacher auszuschlieben, muss letzterer in Übereinstimmung mit den bestehenden Richtlinien hergestellt sein.

In dieser Hinsicht können wir nur für die Übereinstimmung unseres Erzeugnisses gerantieren. Für Informationen hinsichtlich der Konformität oder eventueller Unverträglichkeiten bitten wir Sie, sich an den behandelnden Arzt oder an die Herstellfirma des Herzschrittmachers wenden zu wollen.

• Kinder)durfen nicht mit dem Gerat spielen.
• Legen Sieittekeine Metallgegenstände (Messer, Loffel, Deckel usw.) auf das Kochfeld; sie konnten sehr heißt werden.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden)dürfen. Die Altgeräte mussen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern.

Für weitere Informationen zur korrekten Entsorgung konnen sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Handl er wenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.

!Verwenden Sie zur Reinigung des Kochfeldes keine Dampfoder Hochdruckreinigungsgeräte.
- Zur tätiglichen Pflege genugt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
- Bei entsprechenden starker Verschmutzung sollen ein spezialles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspälen und sorgfältig abzutrocknen.
- Starke Verschmutzungen setzen sich mit einem Schaber (Klingenschabner) entfernen. Sie sollenn sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisselassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
- Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
- Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt

die Oberfläche vor eventuell überkochenden Speisen. Es empfeihlt sich, diese Nachbehandlung bei lauwarmem oder abgekühtem Gerat vorzunehmen.
- Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sichathamlich bei der nachsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahleiten konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für länger Zeit daraufvanden sein.

Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspullen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sieitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
3. lahmen Sie das Kochfeld aus dem Möbelausschnitt heraus.

!Wir empfehlen dringlich, Innenmechanismen nicht eigenschaftig zu reparieren. Kontaktieren Sie bei Störungenitte den Kundendienst.

Technische Beschreibung der Modelle

Kochen mit Induktion ist die schnellste und zeitsparendste Art des Kochens. Im Gegensatz zu herkommlichen Kochplatten, heizt sich nicht die Kochzone auf: die Hitze wird direkt im Innern des Topfes entwickelt, der hierzu notwendigerweise über einen Boden aus magnetisiertem Material verfügen muss.

Legende:

I = Einfache Induktions-Kochzone
B = Booster: Die Leistung dieser Kochzone kann bis auf 3000/4000 W erhöht werden.
* = Die maximale Leistung wird begrenzt, solange die Boosterfungtion für die entsprechendeindhere Kochzone eingeschaltet bleibt (siehe Inbetriebsetzung und Gebrauch).

Kochfelder	KIA 630 C S
Kochzonen	Leistung (W)
Hinten links	I 1400
Hinten rechts	I 3000
Vorne links	I 2200
Gesamtleistung	6600

Installazione
