Produkttyp	Einbau-Gaskochfeld
Marke	Hotpoint-Ariston
Modell	PHN 962 TSIXHA
Anzahl der Brenner	5 (Schnell, Halbschnell, Hilfsbrenner, Dreifachkranz, Halb-Fischkessel)
Zündung	Integrierte elektrische Zündung (Zündkerze)
Sicherheit	Gas-Sicherheitseinrichtung (Thermoelement) an jedem Brenner
Abmessungen (B x T x H)	Ca. 60 x 52 cm (Einbau)
Gewicht	In der Anleitung nicht angegeben
Stromversorgung	220-240 V ~ 50/60 Hz
Gasversorgung	Erdgas (G20) oder Flüssiggas (G30/G31) - umstellbar
Oberflächenmaterial	Edelstahl und Emaille
Roste	Abnehmbar aus emailliertem Metall
Brenner	Abnehmbare Brenner aus Messing oder Aluminium (Kappen)
Hauptfunktionen	Gasherd mit 5 Brennern, darunter ein doppelter Halb-Fischkessel-Brenner um 90° drehbar
Pflege und Reinigung	Reinigung mit weichem Tuch und neutralem Reinigungsmittel. Abnehmbare Teile von Hand waschbar. Keinen Dampfreiniger verwenden.
Kindersicherung	Nicht angegeben, aber CE-Konformität mit Warnhinweisen
Typenschild	Unter dem Gerät
Elektrischer Anschluss	Genormte Steckdose mit Erdung
Gasanschluss	1/2 Zoll Gasanschluss männlich
Gasumstellbarkeit	Austauschbare Düsen für verschiedene Gasarten
Bestimmungsländer	Frankreich, Belgien, Luxemburg, Niederlande (je nach Einstellung)

Häufig gestellte Fragen - PHN 962 TSIXHA HOTPOINT-ARISTON

Wie zünde ich einen Brenner an?

Um einen Brenner zu zünden, drücken Sie den entsprechenden Knopf ganz hinein und drehen Sie ihn gegen den Uhrzeigersinn bis zur maximalen Leistungsstufe. Bei Modellen mit elektrischer Zündung erzeugt die Zündkerze einen Funken. Wenn der Brenner nicht zündet, überprüfen Sie, ob die Öffnungen nicht verstopft sind und die Gasversorgung geöffnet ist.

Was tun, wenn die Flamme während des Gebrauchs erlischt?

Bei versehentlichem Erlöschen drehen Sie den Knopf sofort auf die Position Aus (Symbol ●) und warten Sie mindestens 1 Minute, bevor Sie einen erneuten Zündversuch unternehmen. Wenn das Erlöschen wiederholt auftritt, überprüfen Sie, ob die Sicherheitseinrichtung (Thermoelement) korrekt aktiviert ist, indem Sie den Knopf beim Zünden einige Sekunden gedrückt halten.

Wie reinige ich die Brenner?

Die Roste, Kappen und Brenner sind abnehmbar. Waschen Sie sie von Hand mit heißem Wasser und einem nicht scheuernden Reinigungsmittel. Spülen und trocknen Sie sie gründlich. Legen Sie Aluminiumkappen nicht in die Spülmaschine. Stellen Sie sicher, dass die Gasauslassöffnungen nicht verstopft sind. Reinigen Sie die Zündkerze bei Bedarf mit einem feuchten Tuch.

Kann ich einen Dampfreiniger zum Reinigen des Kochfelds verwenden?

Nein, die Verwendung eines Dampf- oder Hochdruckreinigers ist strengstens untersagt. Verwenden Sie nur ein weiches Tuch oder einen Schwamm mit heißem Wasser und einem neutralen Reinigungsmittel. Scheuernde, ätzende oder chlorhaltige Produkte werden ebenfalls nicht empfohlen.

Wie stelle ich das Kochfeld auf eine andere Gasart um?

Um die Gasart zu wechseln, entfernen Sie die Brenner und ersetzen Sie die Düsen durch die für das neue Gas geeigneten (siehe Tabelle der technischen Daten in der Anleitung). Stellen Sie dann den Mindestdurchfluss ein, indem Sie die Einstellschraube am Ventilschaft drehen. Ersetzen Sie das Typenschild durch das für das neue Gas entsprechende. Dieser Vorgang sollte von einem qualifizierten Techniker durchgeführt werden.

Was tun bei Gasgeruch?

Schalten Sie keine elektrischen Geräte ein, verwenden Sie keine offene Flamme, lüften Sie den Raum durch Öffnen der Fenster, schließen Sie das Gashauptventil und kontaktieren Sie sofort den Kundendienst oder die Feuerwehr. Überprüfen Sie die Dichtheit der Anschlüsse mit Seifenwasser (niemals mit einer Flamme).

Welche Töpfe und Pfannen sollte ich auf den Brennern verwenden?

Verwenden Sie Töpfe und Pfannen mit flachem Boden und Deckel. Der Durchmesser sollte zum Brenner passen: Für den Schnellbrenner (S) verwenden Sie 24-26 cm, Halbschnell (HS) 16-20 cm, Hilfsbrenner (H) 10-14 cm, Dreifachkranz (DK) 24-26 cm, Halb-Fischkessel (HF) 16-20 cm. Die Flammen sollten nicht über den Boden des Topfes hinausragen.

Wie drehe ich den Halb-Fischkessel-Brenner um 90°?

Stellen Sie sicher, dass der Brenner kalt ist, heben Sie ihn vollständig an und setzen Sie ihn dann in der gewünschten Position (0° oder 90°) wieder in die Aufnahme ein. Dieser längliche Brenner ermöglicht das Kochen mit ovalen, rechteckigen oder großen Pfannen. Überprüfen Sie vor Gebrauch, ob er korrekt positioniert ist.

Was tun, wenn sich die Knöpfe der Ventile schwer drehen lassen?

Nach einiger Zeit können die Gasventile blockieren oder schwergängig werden. Lassen Sie sie dann von einem vom Hersteller zugelassenen Techniker austauschen. Versuchen Sie nicht, selbst Gewalt anzuwenden oder zu schmieren. Kontaktieren Sie den Kundendienst.

Wo finde ich die Seriennummer und das Modell?

Die Informationen befinden sich auf dem Typenschild unter dem Gerät (nach Entfernen der Schublade oder des unteren Rosts). Notieren Sie Modell (Mod.), Fehlertyp und Seriennummer (S/N), bevor Sie den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG PHN 962 TSIXHA HOTPOINT-ARISTON

Bedienungsanleitung,2

Hinweise,5

Kundendienst,8

Beschreibung Ihres Gerätes,10

Installation,45

Inbetriebsetzung und Gebrauch,49

Vorsichtsmaßregeln und Hinweise,49

Reinigung und Pflege,50

Störungen und Abhile,50

BE

Nederlands

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

ZUR BEACHTUNG: Bei Gebrauch wird these Gerät und alle zugänglichen Teile sehr heißt. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu playen. Reinigung- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführten werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser loschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen halten.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen.

NL BE

Belangrijk

Geben SieitteFolgendesan:

• die Fehlerart
  das Geratemodell (Mod.)
• die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

NL

BE

Service

U moet doorgeven:

Beschreibung Ihres Gerätes

Geräteansicht

1. KOCHMULDENROSTE
2. GASBRENNER
3. Reglerknöpfie GASBRENNER
4. GASBRENNER-ZUNDKERZE
5. SICHERHEITSVORRICHTUNG

GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
- Reglerknöppe für GASBRENNER: zur Regelierung der Flamme.
- GASBRENNER-ZündKERZE: zur automatischen Zündung des gewählten Brenners.
- SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flammme unversehens erlösen sollte und unterbricht automatisch die Gaszufahr.

NL

BE

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf,damitSie sie jederzeit zu Rateziehen konnen.SorgenSie davon,dassie imFalle eines Verkaufs,ines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerat stets begleitet, damit auch der Nachbesitzer die Mochigkeit hat, darin nachschlagen zu konnen.

! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

! Die Kochmulen sind werkseitig für den Betrieb mit Erdgas Kategorie II2E+3+ eingestellt (siehe Typenschild und Gaseinstellungsschild des Gerätes).

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzufahren.Eine unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

! Dieses Geratarf nur in ständig befufteten, und gemäß den national gultigen Normen und Vorschriften entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein:

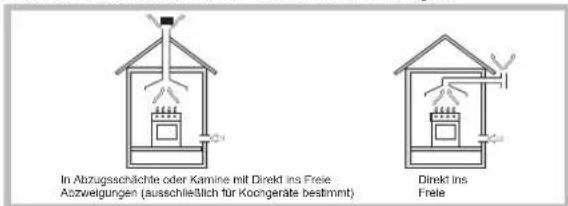

• Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belülfungssystem ausgestellt sein. Das erforderliche Luftvolumen damit 2m^3/h pro kW der installierten Leistung nicht unterschreiben.

Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm^2 verwirktlich werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüfungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlafzimmer handeln damit.

• Eine intensive, lang anhaltende Nutzung des Geräts kann eine zusätzliche Luftung erforderlich machen, beispisseweise das Öffnen eines Fensters oder Herstellung eines stärkeren Luftzugs durch Erhöhen der Leistung der mechanischen Absaugung, freiern eine solche vorhanden ist.

Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsoffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unter hem abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenten. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50^ bewirken konnten, ausgesetzt wird.

Einbau

Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende schrände, deren hohe die der arbeitsplatte überschreiben, müssen einen abstand vom rand der kochmulde von mindestens 200 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den gebrauchsanleitungen der dunstabzugshaube aufgeführten anweisungen zu installieren und zwar in einem abstand von mindestens 650 mm (siehe abbildung).
  Die an die dunstabzugshaube angrenzenden hangeschranke sind in einem abstand von mindestens 420mm von der arbeitsplatte aufzahngen (siehe abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700~mm bestehen.

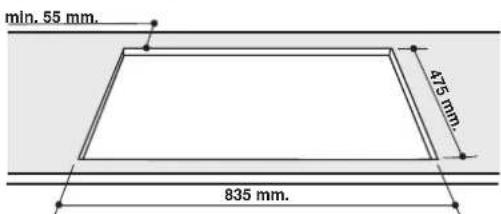

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollennSAMTliche zur Verfugung stehenden Haken verwendet werden.

Nehmen Sie vor der Installation die Roste und Brenner vom Kochfeld ab und drehen Sie es um. Achten Sie darauf, die Thermoelemente und Zündkerzen nicht zu beschädigen.

Bringen Sie die mitgelieferte Dichtung rund um den Rand des Kochfeldes an. Damit wird verhindert, dass Luft, Feuchtigkeit und Wasser eindringen konnen (siehe Abbildung).

Achten Sie darauf, dass die Flächen auf die die Dichtung aufgebracht wird,

sauber, trocken und frei von Fetten/Ölen sind.

Haken-Befestigungsschema

Position der Haken für Position der Haken für

Arbeitsplatten H=20mm

Arbeitsplatten H=30mm

Vorne

Position der Haken fur Hinten

Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack "Zubehor" befindlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubrügen. Dabei muss ein Mindeststand von 20 mm von der Kochmulenunterseite eingehalten werden.

Belüftung

Um eine einwandfrei Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen solle möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 ~mm verfügt (siehe Abbildungen).

Bei Installation über einem Einbaubackofen ohne Kuhlsystem-Zwangsbelüftung müssen Ab- und Zuluftöffnungen vorgesehen werden, um eine geeignete Belüfung im Innern des Umbauschranks zu gewährleisten (siehe Abbildungen).

Elektröanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wir die Kochmulde über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen

werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüber hende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschädigten Vorschriften entsprechter Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemänen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher,dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

!Netzkel und Steckdose müssen bei installmentem Gerät weniger zugänglich sein.
Das Netzkabelarfndichtgebogenodereingeklemmtwerden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtne jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Soltte dem nicht so sein, dann befolgen Sieitte die Anleitungen des Abschnitts "Anpassung an die verschiedene Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden.

Achtung! Bevor der Anschluss vorgenommen wird, ist der zum Transport angebrachte Verschlussdeckel von der Einführung des Gasschlauchs der Kochplatte zu entfemen.

Zum Anschluss des Gerätes an die Erdgasleitung (12E+3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Ariston-Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelformigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres
• oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussrück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Muss das Anschlussrück verdrecht (in eine andere Richtung gedreht) werden, ist es absoluterlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussrück für den Gasegang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schlauchen mit hermetischen Wänden

Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schlauche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der Inox-Schauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendiner Stelle eingedrück wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gultigen inländischen Normen entsprechen.

Kontrolle auf Dichttheit

! Nach Abschluss der Installationsarbeiten überprüfen Sieitte alle Anschlussauf Dichteit; verwenden Sie hierzu auf keine Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedene Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab undziehen die Brenner aus ihren Sitzen heraus.
2. Schrauben Sie die Düssen mit Hilfe eines 7 mm Steckschlüssels ab und 19 ersetzen Sie sie durch die entsprechenden Düssen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düssen").
3. Setzen Sie sãmtliche Teile in umgekehrer Reihenfolge wieder ein.

4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestellten Gasart.

5. Einstellung der Brenner-Primäreluft
   An den Brennem ist keine Primärelfunteinstellung erforderlich.

6. Minimumeinstellung
7. Drehen Sie den Brenner auf Minimum;

1. Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innern oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine keine, gleichmäßige Flamme erreicht wird.

2. Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.

3. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum

eingestellt den Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschaube) erhöht werden.
5. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneum.

! Bei Flüssiggasen muss die Einstellschaube gaz angezogen werden.

! Ersetzen Sie anschließlich das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unsere Kundendienstzentren erhältlich).
! Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: -2006/95/EG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen -2004/108/EG vom 15/12/04 (elevtromagnetische Verträglichkeit) und nachfolgenden Änderungen -93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. -2009/142/EG vom 30.11.09 und nachfolgenden Änderungen. -2012/19/EU und nachfolgenden Änderunge.
ECODESIGN	EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU. EN 30-2-1Richtlinie

Merkmale der Brenner und Dusen

Tabelle 1					Flüssigas			Erdgas
Brenner	Durch-messer(mm)	WärmeleistungkW (p.c.s.*)Nominal Reduziert		By-pass1/100(mm)	Düse1/100(mm)	Menge*g/h***	**	Düse1/100(mm)	Menge*I/hG20	G25
Reduzierter Starkbrenner (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248	288
Mittelstarker Brenner(S)	75	1.65	0.40	28	64	120	118	96(Z)	157	183
Hilfsbrenner(A)	55	1.00	0.40	28	50	73	71	71(X)	95	111
Drei Flammenkränze(TC)	130	3.25	1.50	61	91	236	232	133(Z)	309	360
Zweigeteiler Ovaler Brenner(SP)	-	1.50	0.70	39	60	109	107	88	143	166
Versorgungsrücke	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201725	252030

• Bie 15°C und 1013,25 mbar-Trockengas
  Propangas oberer Heizwert = 50,37 MJ/kg
  * Butan oberer Heizwert = 49,47 MJ/kg
  Erdgas G20 oberer Heizwert = 37,78 MJ / m^3
  Erdgas G25 oberer Heizwert = 32,49MJ / m^3

PHN 962 TS/IX/HA

Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprchenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennem muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heißt wird. Es genugtathamlich, auf den Reglerknopf zu drucken und hin dann gleichzeitig nach links zu drehen. Die hierbei erzeugten Funken bewirken die Zündung des Brenners. Nach der Zündung der Flamme ist noch ein ausreichender Druck auf den Reglerknopf beizubehalten, um die Aktivierung der Sicherheitsvorrichtung zu bewirken.

! Sollte der Brenner ungewöllterweise erlösen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein ermeutes Anzünden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("") gedreht.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgroße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Brenner	Ø Kochgeschirrdurchmesser (cm)
Reduzierter Starkbrenner (RR)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14
Zweigeteilter Ovaler Brenner (SP)	16 - 20
Drei Flammenkränz (TC)	24 - 26

Zur Erkennung des Brennertyps verweisen wir auf die im Abschnitt „Eigenschaften der Brenner und Düsen" befindlichen Abbildungen.

Praktische Ratschlage für den Gebrauch der hinteren Semi-Fischbrenner

Die drei hinteren, um 90^ drehbaren "Semi- Fischbrenner", elliptischer Form verleihen der Kochmulde eine höhere Einsatzflexibilität.

Drehen der "Semi-Fischbrenner" um 90^ :

• Vergewissem Sie sich, daß die Brenner auch kalt sind;
  Ziehen Sie den Brenner komplett aus seinem Sitz Heraus;
• Setzen Sie hin dann in der gewünschten Stellung ein;
• Stellen Sie sicher, daß die Brenner korrekt eingesetzt wurden.

Die beiden mittleren Brenner können gemeinsam, oder, für Kochgeschirn unterschiedlicher Größen und Abmessungen, getrennt eingesetzt werden, und darüber als:

Doppelbrenner wie ein Bräter, für ovaries Kochgeschirr (Abb.A).
Doppelbrenner für Steakpfannen oder rechteckiges Kochgeschirr der Mindestabmessungen von 28x28 cm (Abb.B)
Doppelbrenner fur sehr große Töppe (Durchmesser 24-26 cm) (Abb.C).
- Einzelbrenner für keine Töppe (Abmesser 16-20 cm) (Abb.D).

Abb.A

Abb.B

Abb.C

Abb.D

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geleifert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbauer gerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäß Belüfung um einen einwandfrei Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unweltern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füssen und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäß, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
• Die zur Belüfung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.

BE

• Vergewissem Sie sich stets, dass sich die Reglerknöfte auf der Position “●”“○” befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder)durfen nicht mit dem Gerat spielten.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallamter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohashalsgeräte zu erhalten.

Energie sparen und Umwelt schonen

Kochen Sie ihre Nahrung in Töpfen und Pfaffen mit passend geschlossenen Deckeln und verwenden Sie möglichst weniger Wasser. Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch.
- Verwenden Sie möglichst flache Töfe und Pfannen.
- Falls Sie etwas kochen, dass eine längerere Zeit besteht, ist es angebracht wenn Sie ein Schnellkochtopf benutzen, welche zweimal so schnell ist und ein drittel der Energie spart.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Kochfeld-oberfläche reinigen

• Alle Bauteile aus E-maille und Glas sind mit warmem Wasser und Neutralreiniger zu reinigen.
• Edelstahloberflächen können durch kalkhaltiges Wasser oder aggressive Reinigungsmittel verschmutzt werden, wenn diese zu lang miteinander in Kontakt sind. Jegliche verschütteten Lebensmittel (Wasser, Soße, Kaffee usw.) müssen vor dem Antrocknen entfert werden.

• Reinigen Sie diese mit warmem Wasser und Neutralreiniger und trocknen Sie sie anschließend mit einem weichen Lappen oder Fensterleder ab. Entfermen Sie eingetrocknete Verschmutzungen mit besonderen Reinigem für Edelstahloberflächen.

• Reinigen Sie Edelstahl nur mit einem weichen Lappen oder Schwamm.

• Verwenden Sie keine Scheuermittel oder korrosiven Produkte, Reinigungsmittel auf Chlorbasis oder Topfreiniger.
• Verwenden Sie keine Dampfreiniger.
• Verwenden Sie keine entflammbaren Produkte.
• Belassen Sie keine säure- oder laugenhaltige Substanzen, wie z. B. Essig, Senf, Salz, Zucker oder Zitronensaat, auf dem Kochfeld.

Kochfeldteile reinigen

• Reinigen Bauteile aus Emaille und Glas nur mit einem weichen Lappen oder Schwamm.
• Gitter, Brennerdeckel und Gasbrenner können zur Reinigung ausgebaut werden.
• Reinigen Sie diese von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel. Entfernen Sie damit jegliche Lebensmittelreste und prufen Sie, ob Brenneröffnungen verstopt sind.
• Absprülen und abtrocknen.
• Bauen Sie die Gasbrenner und Brennerdeckel wieder korrekt in die entspruchenden Gehäuse ein.
  Die Brennerdeckel sollte NICT in der Spulmaschine gelegt werden, um Trübung der Aluminium-Rahmen zu verhindern.
• Stellen Sie beim Ersetzen der Gitter sichere, dass der Topfständerbereich mit dem Gasbrenner ausgerichtet ist.
• Bei Modellen mit elektrischen Zündsteckern und Sicherheitsvorrichtung muss das Steckerende sorgfältig gereinigt werden, um eine korrekte Funktion saferzustellen. Prufen Sie diese Bauteile früig und reinigen Sie sie ggf. mit einem feuchten Lappen. Festgebackene Speisereste müssen mit einem Zahnstocher oder einer Nadel entfern werden.

! Um eine Beschädigung der elektrischen Zündvorrichtung zu vermeiden, verwenden Sie diese nicht, wenn die Gasbrenner sich nicht in deren Gehäuse befinden.

Wartung der Gashahne

Im Laufe der Zeit konnte der Gashahn blockieren oder sich nur schwer drehen halten. In einem solchen Fall ist der Hahn auszutauschen.

!These Arbeit darf nur durch einen vom Hersteller anerkannten Techniker durchgefuhrt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollenen eine Kontrollen vorab durchgefuhrt werden. Vergewissem Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom-bzw. Gaszufahr ihrer Anlage besteht, vor allem, ob der Gashauptthahn auch aufgedreht wurde.

Der Brenner zündet bzw. halt die Flamine nicht.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstopf sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
  Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrllieren Sie, ob:

• der Reglerknopf auch bis zum Anschlag durchgedrückt wurde;
• der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu erfolgenden;
• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopt sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen verstopf sind;
  Durchzug in Kochmuldennähe besteht;
  das Minimum korrekt eingestellt ist.

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

• der Topf Boden auch vollständig eben ist;
• der Topf auch genau auf die Brennermitte gestellt wurde;
• die Kochmuldenroste vertauscht wurden.

BE

NL

BE

Het installeren

! De kabel mag nicht worden gebogen of samengedrukt.

Merkmale der Brenner und Dusen

Tabel 1 (Voor Belgie)
