Tipo de produto	Fogão a gás embutível
Marca	Hotpoint-Ariston
Modelo	PHN 962 TSIXHA
Número de queimadores	5 (Rápido Reduzido, Semi-Rápido, Auxiliar, Tripla Coroa, Semi-Peixeira)
Acendimento	Elétrico integrado (vela de ignição)
Segurança	Dispositivo de segurança de gás (termopar) em cada queimador
Dimensões (L x P x A)	Aproximadamente 60 x 52 cm (embutimento)
Peso	Não especificado no manual
Alimentação elétrica	220-240 V ~ 50/60 Hz
Alimentação de gás	Gás natural (G20) ou gás liquefeito (G30/G31) - adaptável
Material da superfície	Aço inoxidável e esmalte
Grelhas	Removíveis em metal esmaltado
Queimadores	Queimadores removíveis em latão ou alumínio (tampas)
Funções principais	Cozimento a gás com 5 queimadores, incluindo um queimador duplo semi-peixeira orientável a 90°
Manutenção e limpeza	Limpeza com pano macio e detergente neutro. Peças removíveis laváveis à mão. Não usar limpador a vapor.
Segurança infantil	Não especificado, mas conformidade CE com advertências
Placa de identificação	Sob o aparelho
Conexão elétrica	Tomada normalizada com terra
Conexão de gás	Conexão 1/2 gás macho
Adaptabilidade de gás	Injetores intercambiáveis para diferentes tipos de gás
Países de destino	França, Bélgica, Luxemburgo, Holanda (conforme ajustes)

Perguntas frequentes - PHN 962 TSIXHA HOTPOINT-ARISTON

Como acender um queimador?

Para acender um queimador, pressione completamente o botão correspondente e gire-o no sentido anti-horário até a posição de potência máxima. Nos modelos com acendimento elétrico, a vela produz uma faísca. Se o queimador não acender, verifique se os orifícios não estão obstruídos e se a alimentação de gás está aberta.

O que fazer se a chama apagar durante o uso?

Em caso de extinção acidental, gire imediatamente o botão para a posição desligado (símbolo ●) e aguarde pelo menos 1 minuto antes de tentar reacender. Se a extinção se repetir, verifique se o dispositivo de segurança (termopar) está corretamente ativado mantendo o botão pressionado por alguns segundos ao acender.

Como limpar os queimadores?

As grelhas, as tampas e os queimadores são removíveis. Lave-os à mão com água quente e detergente não abrasivo. Enxágue e seque cuidadosamente. Não coloque as tampas de alumínio na lava-louças. Certifique-se de que os orifícios de saída de gás não estejam obstruídos. Limpe a vela de ignição com um pano úmido se necessário.

Posso usar um limpador a vapor para limpar o fogão?

Não, é estritamente proibido usar limpador a vapor ou alta pressão. Use apenas um pano macio ou esponja com água quente e detergente neutro. Produtos abrasivos, corrosivos ou clorados também são desaconselhados.

Como adaptar o fogão a outro tipo de gás?

Para mudar o tipo de gás, remova os queimadores e substitua os injetores pelos adaptados ao novo gás (veja a tabela de características no manual). Em seguida, ajuste o fluxo mínimo girando o parafuso de ajuste na haste da torneira. Substitua a etiqueta de identificação pela correspondente ao novo gás. Esta operação deve ser realizada por um técnico qualificado.

O que fazer em caso de cheiro de gás?

Não ligue aparelhos elétricos, não use chamas, areje o ambiente abrindo as janelas, feche a válvula de corte de gás e contate imediatamente o serviço de assistência ou os bombeiros. Verifique a estanqueidade das conexões com água sabão (nunca com chama).

Que tipos de panelas usar nos queimadores?

Use panelas de fundo plano e com tampa. O diâmetro deve corresponder ao queimador: para o queimador Rápido Reduzido (RR) use 24-26 cm, Semi-Rápido (S) 16-20 cm, Auxiliar (A) 10-14 cm, Tripla Coroa (TC) 24-26 cm, Semi-Peixeira (SP) 16-20 cm. As chamas não devem ultrapassar o fundo da panela.

Como girar o queimador semi-peixeira a 90°?

Certifique-se de que o queimador está frio, levante-o completamente, depois coloque-o de volta no seu encaixe girando na posição desejada (0° ou 90°). Este queimador oblongo permite cozinhar adequadamente em frigideiras ovais, retangulares ou de grande tamanho. Verifique se está bem posicionado antes de usar.

O que fazer se os botões das torneiras ficarem duros de girar?

Com o tempo, as torneiras de gás podem travar ou ficar duras. Então, é necessário substituí-las por um técnico credenciado pelo fabricante. Não tente forçar ou lubrificar por conta própria. Entre em contato com o serviço pós-venda.

Onde encontrar o número de série e o modelo?

As informações estão na placa de identificação fixada sob o aparelho (após remover a gaveta ou a grelha inferior). Anote o modelo (Mod.), o tipo de defeito e o número de série (S/N) antes de contatar o serviço pós-venda.

MANUAL DE UTILIZADOR PHN 962 TSIXHA HOTPOINT-ARISTON

Instruções para a utilização

PLANO

Indices

Instruções para a'utilisation:1

Adverténcias,5

Assistência,8

Descrição do aparecido,10

Instalacao,38

Inicio e Utilização,42

Precauçôes e conselhos,42

Manutenção e custados,43

Anomalias e soluções,43

BE

Deutsch

Bedienungsanleitung

Kochmulde

Inhaltsverzeichnis

ATENÇÃO: Este aparecido e as suas partes acesseis aquecem muito durante a utilização. É preciso ter atençao e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não esteyam a ser viigiadas. O presente aparecido pode serutilizzato por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conhecelimentos, caso sejam inadequamente viigiadas ou caso tenham recebido instruções em relaço ao uso do aparecido de forma segura e tenham conheimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇA: Deixar um fogão com gordura e oleo sem vigilência pode ser perigos o provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: não deixe objectos sobre as superficies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em precisión por meio de um temporizador externo ou por umsystema de commando à distência separado.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

BE

Hinweise

• o tipo de falha
• o modelos da boa (Mod.)
• o número de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

BE

Kundendienst

Descrição do aparecido

Vista deconjunto

Os QUEIMADORES são de diferentes tamanhos e potencias. Escolha o mais adequado ao diametro do recipient e serriozado.
- Selectores de commandos dos QUEIMADORES A GÁS para a regulação da chama.
- Vela para acender os QUEIMADORES A GÁS permite o acendimento automatico do queimador escolhido.
- DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague acidentalmente, interrompe a saía do gás.

BE

! É importante guardar este folheto para poder consulá-lo a qualquer momento. No caso de vendα,cessão ou mudança,assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionaamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informations importantes sobre a instalação, a utilização e a segurarça.

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

! A instalacao deve ser realizada segudo estas instruções e por pessoal profissional qualificado. Uma instalacao errada pode causar danos a pessoas, animais ou objectos.

! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posão de Normas em vigor. Devem ser observados os seguides requisitos:
- O local deve prever umsystemadeescarga para o externodumfos de combustao,realizado medianta um capa ou um ventilador eletrico que entre automaticamente em funcao cada vez que se acender o aparelho.

• Na cozinha delve haver umSYSTEM que possiblite um fluxo de ar necessario para uma combustao regular. O fluxo de ar necessario a combustao não deve ser inferior a 3m^3 /h para kW de potencia instalada.

O Sistema pode ser realizado capturando o ar directamente desde a parte externa do edificio atraves de um tubo deleo menos 100~cm^2 de secaoutil que nao se entupa acidentalmente.

OutroSYSTEMaposivel,seria o de capturar oram forma indirecta,a partir de locais adjacentes que nao constituiam partes comuns doimovel,ambiente com perigo de incendio, nem quartos de dormir,que possuam um conduito de ventilacao comunicadora com a parte externa.

• Uma'utilisation intensa e prolongada do aparecido pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou umsystema mais eficaz,umentando a potência de aspiração mecânia, se ja existente.
• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheiros, não devem ser instalados nem guardados em lugares ou não aível mais baixo do que o solo (caves

etc.). É Opportunitydeer na cozinha apenas o cilindro sendoutilizarado, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fomos, chaminés, esquentadores etc.) capazes de chegar a temperatasasuperiores a 50^

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguiñes regras:

• Osmoves situados ao lado, com altura superior aquela do plano de travailho, devem ser situados ao menos 200 mm do bordo do mesmo plano.
• Os expoustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dosproprios expoustores e, em todo o caso, a uma distência minima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma alta minimado top de 420 mm (veja a figura).

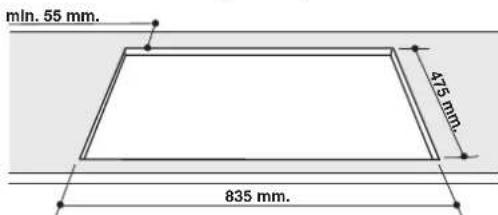

• O não do mover deverá ter as medidas indicadas na figura.
  Há ganchos prendedeores que possibilitam prender o plano sobre um top desde 20 até 40 mm.de espessura Para prender bem o plano é aconselhavelutilizar todos os ganchos que houver.

Antes da instalacao, retire as grelhas e os queimadores do plano de cozedura e vire-os, prestando atencao para nao danificar os termopares e as velas.

Aplique os vedantes fornecidos com o aparelho nos rebordos externos do plano de cozedura para impedir a passagem de ar, humidade e agua (ver figura). Para uma aplicacao correcta, assegure-se de que as superficies a sigilar está limpas, secas e sem oleo/gordura.

Esquamepara prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre um fom de encaixar, é necessário inserir um painei de madeira como isolamento. O mesmo deverá ser posicionado a uma distência minima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferivel instalar oorno de maneira que apoie-se sobre das ripas de madeira, ou sobre uma tâbia com uma abertura deleo menos 45 x 560 mm.(veja as figuras).

No caso de instalacao sobre um forno de encaixar sem ventilacao forcadadere arrefecimento, para consentir uma adequada ventilacao no interior do movel devem ser asseguradas tomadas de ar de entrada e saida (veja as figuras).

Ligação eletrica

Os planos equipados com cabo de alimentação de tres polos são predisposos para o Functionamento com uma corrente alternada na tensão e a frequência de alimentação indica na placá de identificacao (situada na parte inferior do plano). A ligaçao à terra do cabo distinguise-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligaçao eletrica do plano e a do forno precisam ser realizadas separadamente, sera por razões de seguranca eletrica,cka para faciar um eventual remoçao do forno.

Ligação do cabo de fornecimento à rede eletrica

Monte no cabo uma ficha em conformidade com as normas para a entrega indicaça na placac de identificacao.

No caso de uma ligação directa à rede, está necessário interpor, entre o aparecido e a rede, um interruptor omnipolar com abertura minimna entre os contactos de 3 mm. na dimensão certa para a energia e em conformidade com as nomas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50^ a temperatura do ambiente.

I O pessoico instalador e responsavel pela realizacao certa da ligation elettrica e da obediencia das regras de seguranca.

Antes de effetuar a ligation, certificque-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leição;
• a tomada tenha a capacidade de suportar a energia de potência da boa, indica na placar de identificacao;

• a tensão de alimentação está entre os values da placá de identificacao;

• a tomada seja compativel com a ficha do aparelho. Em caso contrario, substitua a tomada ou a ficha; não empregue extensoes nem tomadas multiplas.
  ! DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
  ! O cabo não deve ser dobrado nem comprimido.
  ! O cabo deve ser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assistência Técnica).
  ! A Empresa exime-se de qualquer responsabilitadse es estas regras nao foram obedecidas.

Ligação do gás

A ligação do aparecido à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente après ter controlado que o mesmo está regulado para o tipo de gás com o qual está alimentado. Em caso contrário, effectuar as operações indicadas no paragrafo "Adaptação a不同类型 dos gás".

Em caso de alimentação com gás líquido de botija, utilizes reguladores de pressão em conformidade com as Normas Nacionalis em vigor.

! Para garantir um Functionamento seguro, umautilização de energia apropriadade maior duração da aparenhagem, assegurar-se que a pressão de alimentação respeite os valuores indicados na tabela 1 "Caracteristicas dos queimadores e dos bicos".

Atença! Antes da ligaçao, remova a tampa para o transporte do furo de engate do tubo do gás do plano de cozedura.

Ligação com tubo rígido (cobre ou aço)

! A ligaçao doSYSTEMa de gás deve ser realizada de maneira a não provocar solicitações de nenhum geralo ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guarânção. Se for precisely girar a união está absolutamente necessário trocar a guarânção de pedação (fomecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica.

Ligação com tubo flexível de aço inoxidavel de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilindrica.
A instalação destes tubos deve ser efectuada de maneira que o seu comprimento, em condições de maior extensão, não sera maior de 2.000 mm. quando a ligação estiver terminada, assegure-se de que o tubo metalico flexivel não entre em contacto com as partes moveris ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guamacoes de retencao em conformidade com os regulamentosnationais em vigor.

Controle daVEDAOCO

! Ao terminar a instalacao controlar aVEDaço de todas as juntasutilizando umasolucao de sabao e nuncauma chama.

Adaptação aos不同类型tipsodegás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), sera necessário trocar os bicos dos queimadores mediante as seguições operações:

PT

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafusar os bicos'utilizando uma chave a tubo de 7mm , e substituções com aqueles apropiados para o novo tipo de gás (verabela 1 "Caracteristicas dos queimadores e dos bicos").
3. Monte outra vez as partes, realizando estas operacoes na ordem contraria.

4. No final da的操作，troque a velha etiqueta de calibragem por窗外 corresponda ao novo tipo de gasutilizzato, que se encontrar nos ossos centros de assistencia Tecnica.

5. RegULAÇO do ar primário dos queimadores
   Os queimadores não necessitam de qualquer regulacao de ar primario.

6. RegULAÇÃO dos minimos
7. Colque a tomeira na posicao de minimo;

1. Retire o selector e ajuste o parafuso de regulacao situado no interior ou ao lado da haste da torneira ate obter uma pequena chama regular.

2. Verifique se ao girar rapidamente o botao da posicao de maximo ate a de很小o, os queimadores nao se apagam.

3. Nos apareiros equipados com dispositivo de seguranca (termopar), em caso de nao funcionamento do dispositivo com os queimadores no minimumo, aumente a capacidade dos proprios minimos mediante o parafuso de regulacao.
4. Depois de realizar a regulacao, restabeleça os lacres situados nos 'bypass' com cera lacre ou materiais发展机遇es.

! No caso dos gases liquidos, o parafuso de regulacao deve ser atarraxado ate o fundo.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se achao nos)nossos Centros de Assistência Tecnica.

! Se a pressão do gás utilizao for窗外 (ou variavel) daquela prevista, é necessario instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as seguinto Direcitas da Comunidade Europeia: -2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores 修改ções -2004/108/CE de 15/12/04 (Compatible with Electromagnética) e posteriores 修改ções -93/68/CEE de 22/07/93 e posteriores 修改ções -2009/142/CE de 30/11/09 (Gás) e posteriores 修改ções -2012/19/UE e posteriores 修改ções.
CONCEPÇÃO ECOLOGICA	Regulamento UE no. 66/2014 integrado a Direiva 2009/125/CE. Regulamento EN 30-2-1

\section*{Caracteristicas dos queimadores e bicos}

Tabela 1

Tabela 1					Gás Líquido Gás			Naturale
Queimador Diámetro	(mm)	Potência tírmica kW (p.c.s.*)		By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacidade* g/h		Bico 1/100 (mm)	Capacidade* l/h
		Nominal Reduzido				***	**
Rápido Reduzido (RR)	100	2.60	0.70	39	80	189	186	110 (Y)	248
Semi Rápido (S)	75	1.65	0.40	28	64	120	118	96 (Z)	157
Auxiliar (A)	55	1.00	0.40	28	50	73	71	71 (X)	95
Coroa Tripla (TC)	130	3.25	1.50	61	91	236	232	133 (Z)	309
Semi-Peixeira (SP)	-	1.50	0.70	39	60	109	107	88	143
Pressões de alimentação	Nominal (mbar) Minima (mbar) Mªima (mbar)					28-30	37	20
						20	25	17
						35	45	25

A 15°C e 1013,25 mbars-gás seco

** Propano P.C.S. = 50,37 MJ/Kg.

*** Butano P.C.S. = 49,47 MJ/Kg.

Natural P.C.S. = 37,78 MJ/m

PHN 962 TS/IX/HA

PT

Inicio e uso

! Em cada selector está indicada a posicao do queimador de gás correspondente.

Queimadores a gás

O queimador eschhido pode ser regulado mediante o respectivo botão da mesma maneira:

• Apagado

Maximo

Minimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fosforo ou acendedor automatico, pressione e faça girar o selector escolhido no sentido anti-horário até a posão de maior potência.

Nos modelos dotados dePOSITivo de seguranca, é necessario manter circa de 2-3segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, pressionar e girar o selector correspondente no sentido anti-horário até a posção de maior potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de commando e tente acender novamente somente antes um minuto no minimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao*símbolo “●”) na direção hora é até que se apague.

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lembrar-se do segunte:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapasssem o fundodos recipientes.
• Utilize sempre recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador Ø Diámetro Rec	puentes (cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Semi-Peixeira (SP)	16 - 20
Coroa Tripla (TC)	24 - 26

Para identificar o tipo de queimador, consultar os desenhos aparecimentos no paragrafo "Caracteristicas dos queimadores e dos bicos".

Conselhos práticos para a utilização dos queimadores principals "Semi-Peixeira"

Autilização dosinous queimadores como "Semi-Peixeira" de formato eliptico, giráveis de 90^ , proportióna ao plano uma maior flexibilitadé deutilização.

Para girar de 90^ os queimadores "Semi-Peixeira" é preciso proceder da mesma maneira:

• Certificar-se que os queimadores estejam frios.
• Alcar totalmente o queimador do seu lugar.
• Colocá-lo novamente no lugar na posão desejada.
• Certificates - que os queimadoses esteyam na posicao correcta.

Especialmente osdoesqueimadorespodemserutilizadosjuntosouseparados,companelasde formatoetamanho differedes,da seguente maneira：

• Queimador duplo com "Peixeira" para recipientes ovais (Fig. A).
• Queimador duplo para chapa para bife ou recipientes rectangulares ou quadrado de tamanho minimo de 28 × 28 cm. (Fig. B)
• Queimador duplo para recipientes de grandes dimensoes (26 - 28 cm. de diametro) (Fig.C).
• Queimador simples para recipientes de tamanho medio (16 - 20 cm. de diametro) (Fig.D).

Fig.A Fig.B

Fig.C Fig.D

Precauções e conselhos

! Este aparecido foi projectado e fabricado em conformidade com as normas internzonais de seguranca. Estas advertencias são fomecidas por razoes de seguranca e devem ser lidas com atencao.

Segurarca geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• Para os apareiros a gás funcionalmente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação".
• As instruções são validas somente para os paises de destino para os quais os síbolos constam no livrete e na placá de identificação do aparecido.
• Este aparecido foi concebido para'utilisation de tipo não profissional no ambito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num siteio protegido, porque é muito perigosso deixá-lo exposto a chuva e temporais.
• Não toque na boa quina se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilisé para cozhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrente. Qualquer outras uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigoso. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes doorno.
• Não tape as aberturas de ventilação e de eliminação de calor.

ARISTON

• Assegure-se sempre que os selectores estejam na posicao /o" quando não estiver a utiliser o aparecido.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desigado a ficha da rede electrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparadas. Contacte a Assistencia Tecnica (veja a Assistencia Tecnica).
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eletrica não estiverem quentes.
• Não é previsto que este aparelho soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensordais ou mentalis, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sera viigiadas por uma pessoa responsavel pela sua segurarou ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Nao permita que as criancas bringuem com o aparelho.
• O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsystema de commando à distênciaeparado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A direcva Europeia 2012/19/UE referente a gestao de residuos de apareiros electricos e electronicos (RAEE), prevé que os electrodomesticos não devem ser escoados no fluxo normal dos resíduos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos para a saude humana e para o ambiente. O simbolo constituído por um contentor delixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recôna separada.

Os consumidosores devem contactar as autoridades locais ou os pontos de vendapara solicitar informacao referente ao local apropriadonoonde devem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhoar os seu alimentos emANELas ou caçarolas fechadas com tampas bem ajustadas e uso o-minimo de agua possivel. Cozinhoar com a tampa aberta,aumentará,aumentará ortemente oconsumo de energia.
• Usar exclusivamente PANELS e cacarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é dou vez mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacionelectrica.

Limpar a superficie da plac

• Todas as partes de esmaltadas e de video, devem ser limpas com agua quente e uma solucao neutra.

• As superficies em aço inoxidável podem ficar manchadas por água calçária ou detergentes agressivos, se ficarem em contacto com these durante muito tempo. Qualquer alimento derramado (água, molho, café etc.) delve ser limpo antes que segue.

• Limpe com agua quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produits de limpeza espécíficos para superficies de acó inoxidável.

• Limpe o aco inoxidavel apenas com um pano macio ou com uma esponja.
• Não utilizeiros abrasivos ou corrosivos, produits de limpeza à base de cloro, ou esfregões da louca.
• Não utilize apareiros de limpeza a vapor.
• Não utilize Produtos inflamáveis.
• Não deixe substancias acidas ou alcalinas, tais como vinagre, mostarda sal, acúcar ou sumo de limão, sobre a placá de fogo.

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponia.
• Grelhas, tampas dos queimadores e queimadores, poder ser retirados para limpeza

• Limpe-osmanualmente comágua quente e detergente não abrasivo,removendo qualisquer residuos de alimentos e verificando se nenhum dos orificios do queimador está entulido.

• Enxague e seque.

• Tome a colocar os queimadores e as tampas corretamente nos respetivos locais.
• As tampas não devem ser colocados na区内 de lavar para fazer a opacificacao da parte de alunipio.
• Quando tornar a colocar as grehos, certifique-se de que a area onede assentar a panelas está alinhada com o queimador.
• Os modelos equipados com isqueiro eletrico e disposicao de segurar, exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operacao correta. Verifique estas partes frequentlye, se necessario, limpe-as com um pano humido. Quaisquer restos de alimentos devem ser retirados com um palito ou uma agulha.

! Para fazer danIFICAR o isqueiro eletrico, não o utilize quando os queimadores não estiverem instalados..

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a tomeira mesma.

!Esta operação deve ser efectuada por um专业技术o autorizzato nel fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejeamos o que é possível fazer. Antes de mais nada, verifique que não Hajia interruptões nas redes de alimentação de gás e electricidade, especialmente se as tomeiras do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Estao entupidos os furos de saia do gas do queimador.
• Estão instalados correctamente todos os componentes moveris que compoem o queimador.
• Ha correntes de ar nas proximidades do plano

PT

A chama não permanece acesa nas versões com segança.

Foi controlo se:

• O botão não foi premido às��o:.
• Não FOI mantido premido até o fundo o botão durante um tempo sufiente para activar o dispositivo de segança.
• Estão entupidos os furos de saída do gás em correspondência ao disposítivo de segurar.

O queimador em posicao de minimum nao permanece aceso.

Foi controlo se:

• Estado entupidos os furos de saída do gás.
• Ha correntes de ar nas proximidades do plano.
• A regulação do minimum não está correcta.

Os recipientes são instáveis.

Foi controdo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipienté está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.

Installation

cui, yuui xuei ci ai juyu liui liui piui

	(RR)###22-24
16-20	(S) ###22-24
10-14	(A)###
16-20	(SP) ###22-24
	(TC)###22-24
