Type product	Inbouwgasfornuis
Merk	Hotpoint-Ariston
Model	PHN 962 TSIXHA
Aantal branders	5 (Snel klein, Halfsnel, Hulp, Driedubbele kroon, Half-vispan)
Ontsteking	Geïntegreerd elektrisch (ontstekingskaars)
Veiligheid	Gasveiligheidsinrichting (thermokoppel) op elke brander
Afmetingen (L x B x H)	Ongeveer 60 x 52 cm (inbouw)
Gewicht	Niet gespecificeerd in de handleiding
Elektrische voeding	220-240 V ~ 50/60 Hz
Gasvoeding	Aardgas (G20) of vloeibaar gas (G30/G31) - aanpasbaar
Oppervlaktemateriaal	Roestvrij staal en email
Roosters	Verwijderbaar van geëmailleerd metaal
Branders	Verwijderbare branders van messing of aluminium (kappen)
Hoofdfuncties	Gaskoken met 5 branders, waaronder een dubbele half-vispanbrander die 90° gedraaid kan worden
Onderhoud en reiniging	Reiniging met zachte doek en neutraal reinigingsmiddel. Verwijderbare onderdelen met de hand wasbaar. Geen stoomreiniger gebruiken.
Kinderveiligheid	Niet gespecificeerd maar CE-conformiteit met waarschuwingen
Typeplaatje	Onder het apparaat
Elektrische aansluiting	Genormaliseerd stopcontact met aarde
Gasaansluiting	1/2 gas mannelijke aansluiting
Aanpasbaarheid gas	Uitwisselbare sproeiers voor verschillende gastypes
Bestemmingslanden	Frankrijk, België, Luxemburg, Nederland (afhankelijk van instellingen)

Veelgestelde vragen - PHN 962 TSIXHA HOTPOINT-ARISTON

Hoe steek ik een brander aan?

Om een brander aan te steken, druk de bijbehorende knop volledig in en draai deze tegen de klok in naar de maximale vermogensstand. Bij modellen met elektrische ontsteking produceert de kaars een vonk. Als de brander niet ontsteekt, controleer dan of de openingen niet verstopt zijn en of de gastoevoer geopend is.

Wat te doen als de vlam tijdens het gebruik uitgaat?

Bij onbedoeld uitgaan draait u de knop onmiddellijk naar de uit-stand (symbool ●) en wacht u ten minste 1 minuut voordat u opnieuw probeert te ontsteken. Als het uitgaan herhaaldelijk gebeurt, controleer dan of de veiligheidsinrichting (thermokoppel) correct is geactiveerd door de knop tijdens het ontsteken enkele seconden ingedrukt te houden.

Hoe maak ik de branders schoon?

De roosters, kappen en branders zijn verwijderbaar. Was ze met de hand met warm water en een niet-schurend reinigingsmiddel. Spoel en droog grondig. Doe de aluminium kappen niet in de vaatwasser. Zorg ervoor dat de gasuitlaatopeningen niet verstopt zijn. Maak de ontstekingskaars indien nodig schoon met een vochtige doek.

Kan ik een stoomreiniger gebruiken om het fornuis schoon te maken?

Nee, het is ten strengste verboden een stoom- of hogedrukreiniger te gebruiken. Gebruik alleen een zachte doek of spons met warm water en een neutraal reinigingsmiddel. Schurende, bijtende of chloorhoudende producten worden eveneens afgeraden.

Hoe pas ik het fornuis aan op een ander type gas?

Om het gastype te wijzigen, verwijdert u de branders en vervangt u de sproeiers door die geschikt zijn voor het nieuwe gas (zie kenmerktabel in de handleiding). Stel daarna het minimale debiet in door de stelschroef op de kraanstang te draaien. Vervang het typeplaatje door dat van het nieuwe gas. Deze handeling moet worden uitgevoerd door een gekwalificeerde technicus.

Wat te doen bij gaslucht?

Geen elektrisch apparaat aanzetten, geen vlam gebruiken, ventileer de ruimte door ramen te openen, sluit de gasafsluitkraan en neem onmiddellijk contact op met de onderhoudsdienst of de brandweer. Controleer de dichtheid van de aansluitingen met zeepsop (nooit met een vlam).

Welke soorten pannen gebruiken op de branders?

Gebruik pannen met een vlakke bodem en een deksel. De diameter moet overeenkomen met de brander: voor de Snel klein (RR) brander gebruik 24-26 cm, Halfsnel (S) 16-20 cm, Hulp (A) 10-14 cm, Driedubbele kroon (TC) 24-26 cm, Half-vispan (SP) 16-20 cm. De vlammen mogen niet buiten de bodem van de pan komen.

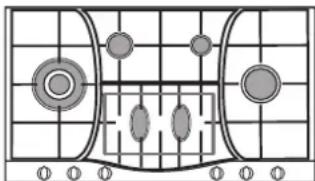

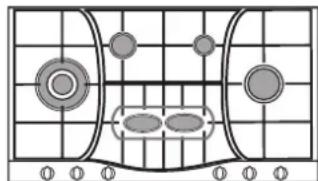

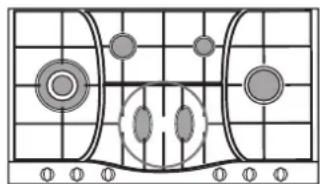

Hoe draai ik de half-vispanbrander 90°?

Zorg ervoor dat de brander koud is, til deze volledig op en plaats hem terug in zijn behuizing terwijl u hem draait naar de gewenste stand (0° of 90°). Deze langwerpige brander is geschikt voor ovale, rechthoekige of grote pannen. Controleer of hij goed is gepositioneerd voor gebruik.

Wat te doen als de knoppen van de kranen moeilijk draaien?

Na verloop van tijd kunnen de gaskranen vastlopen of stroef worden. Laat ze dan vervangen door een door de fabrikant erkende technicus. Probeer niet zelf te forceren of te smeren. Neem contact op met de klantenservice.

Waar vind ik het serienummer en het model?

De informatie staat op het typeplaatje onder het apparaat (na het verwijderen van de lade of het onderste rooster). Noteer het model (Mod.), het type defect en het serienummer (S/N) voordat u contact opneemt met de klantenservice.

GEBRUIKSAANWIJZING PHN 962 TSIXHA HOTPOINT-ARISTON

Gebruiksaanwjizing,2

Belangrijk,6

Service,8

Beschrijving van het apparatusat,10

Het installeren,52

Starten en gebruik,56

Voorzorgsmaatregelen en advies,56

Onderhoud en verzorging,57

Storingen en oplossingen,57

AR

L

J

2.1

6

8.

1. jbjll

59.

62.

62.

64.

64.1gJgJSLi#ll

IT

Avvertenze

PAS OP: Dit apparaat en zijn bereikbare onderdelen wordenijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen Niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8aaroud zich Niet dicht bij het apparaat kuren kom, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8aar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zich, of mits ze zich onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zich van de betreffende gesvaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen nicht door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaatkt te lately. Er kan brand ontstaan. U要去 NOOT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaatuit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: maar nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische plaat nog warm+zijn.

Het apparatus is nicht geschickt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssystem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

AR

#

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

i j 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

AR

#

:J

1000

(Mod.)

(S/N)

sall 1/ jj jlll l 000000000000000000000000000000000000000

IT

Beschrijving van het apparatus

Algemeen aanzlicht

1. Roosters voor PANNEN
2. GASBRANDERS
3. Knuppen voor het regelen van de GASBRANDERS
4. Bougie voor ontsteking van de GASBRANDERS
5. VEILIGHEIDSMECHANISME

GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.
- Knoppen van de GASBRANDERS voor het regelen van de vlam.
- Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatisch ontsteking van de gekozen brander.
VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer worden onderbroken als de vlam per ongeluk uitgaat.

AR

jgl

kaoleyi

1
2.

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installment, gebruik eneiligkeit.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegoed volgens de geldende normen voor gezeseiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installmentie要去en uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.
! Dit apparaat mag alleen geinstalleerd worden en functioreren in goedGeVentileerde vertrekken volgens de voorschriften van de van kracht zijnde Nationalaal geldende normen. De volgende eisen要去en in acht genomen worden:

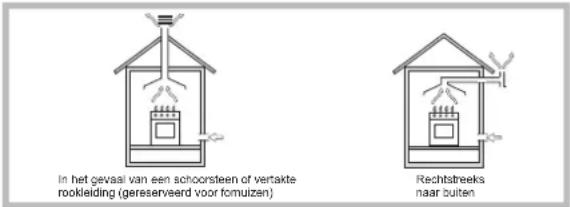

- Het vertrek要去 voor de verbrandingsrook over een afvoersystem aan buiten toe beschikken. Dit kan geleuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat worden aangezet.

• Het vertrek要去 een luchttoeoversystem hemben dat dient voor de nomale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding要去 nicht minder dan 2m^3 /h maar per kW geinstalleerd vermogen.

Dit systeem kan worden UITgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm^2 en die zodenig is geplaatst dat hij Niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te ontrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buitenল verbonden en die geen gemeinschappelijk delen zichen van hetHSV en ook geen ruimtes met hoog brandevaar of sloapkamers.

• Bij een intensief en langdurig gebruikvan het apparaat kan een extra ventilatie nodig zich, bijvoorbeeld door een raam te openen of betere ventilatie door de het vermogen van de reeds aanwezighe mechanische afzuiiging te verhogen.
• (voor Belgie) De gassen van vloeibaar gemaaakte gasmengsels (LPG) zich zwaarder dan lustch en blijven laag hangen. Om deze reden要去en vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen

hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus nicht worden geinstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij net inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50^ zouden konnen brengen.

Inbouw

Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen inucht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken,要去 op minstens 200mm van de rand van deplaat staan.
• Een afzuigkap要去 worden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en ieder geval op een afstand van minstens 650~mm (zie afbeelding).
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden.

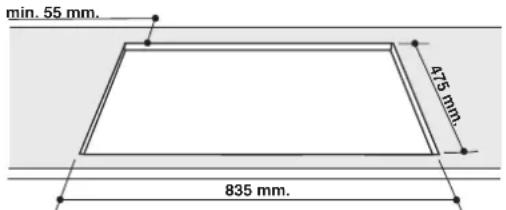

• De opening van het meubel moet de afmetingen hebben die in de afbeelding� aangegeven.

De bevestigingsklemmen makeen een bevestiging möglichk van de kookplaat aan een keukenblad vanCUSden de 20 en 40mm dik.Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

Voor de installmentie dient u de pannendragers en de branders van de kookplaat te verwijderen en hem ondersteboven neer te zetten. Zorg ervoor de thermokoppels en de bougies Niet te beschadigen.

Doe de afdichtingen die bij het apparaat zich geleverd op de buitenste boorden van de kookplaat om te voorkomen dat er lustcht, vocht of water doorkomt (zie afbeeling).

Voor een correcte bevestiging moet u ervoor zorgen dat de af te sluiten

oppervlakken goed schoon en droog+zijn en vrij van vet/olie.

Schema voor de bevestiging van de haken

Stand haak voor keukenblad Stand haak voor keukenblad H=20mm H=30mm

Voor

Stand haak voor keukenblad Achter H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

• Als de kookplaat Niet boven een inbouwoven worden geinstalleerd,要去 een houten isolatieplank aanbrengen. Deze要去 een minimum afstand van 20mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achechterkant van het meubel verwijdenen. Het verdient de voorkeur de oven op twee houten balken teplaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 × 560 ~mm (zie afbeeldingen).

Als de kookplaat worden geinstalleerd boven een inbouwoven die nicht beschikt over een afkoelmechanisme met ventilator,要去 de nodige ventilatie binnen het meubel worden bereikt door het creeren van openings voor de toe- en afvoer van de lucht. (zie afbeeldenen).

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en freqente die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De a Harding van de kabel worden aangegeven door de kleuren geel-groen. Als het formuis worden geinstalleerd boven een inbouwoven要去en de elektrische aansluitingen van formuis en oven apart worden uitgevoerd, zowel voor veilgheidsredenen als voor het eventuele makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wonneer het apparaat rechtstreeks op het net worden aangesloten要去 u tessen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm ,aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de a Harding mag Niet worden onderbroken door de schakelaar). De voedingskabel moet zodenig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor een correcte elektrische aansluiting en het in alot nemen van de veiligheidsnomen.

Voor het aansluten moet u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich befindt:tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat nicht zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

I Wanner het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zich.

! De kabel要去enijd totijd worden gecontroleerd en mag alleen doorderkende monteurs worden verrangen (zie Service).

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden mageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het formuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreiben in de paragraaf "Aanpassing aan verschillende types gas".

Let op! Voordat het worden aangesloten, verwijder de dop van de opening voor de gasaansluiting van de kookplaat.

Om het apparaat aan de gasbuizen aan te sluiten (12E+3+ voor Belgie en 12L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zich pakking op de verbinder "G", die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis
• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.

Daar bij dient het apparaat uitergerust teijken van een gaskraantje die gemakkelijk draaabaar dient teijken, dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodenig worden uitgevoerd dat het apparaat Niet beweegt.

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absolutoodoodzakelijk de pakking te verrangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijt tot het formuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebrozen wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het formuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkung stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitgerolde toestand Nieteer dan 2000~mm is. Nadat de aansluiting heeft plaatsgevonden moet u controeren dat de flexibele metalenUISN iN contact komt met de beweegbare delen ofDat hij vastgekneild raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijkke normen.

Controleren gasdichtheid

Nadat het installereren heeft plaatys gezonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor Belgie)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoord hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking),要去en de straalpijpjes van de branders op de volgende wijze worden verrangen:

1. Verwijder de roosters van de kookplaat en schuif de brandersuit hun plaats.
2. Schroef de straalpijpjes los met een steeksleutel van 7mm en verrang ze met de straalpijpjes geschikt voor het neue type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").
3. Zet de onderdelen weeop hun plaats door de handelingen in omgekeerde volgorde uit te voeren.

4. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeftervangen met het etiket dat overeenkomt met het neue gas dat u gaat gebruiken, verkrijgbaar bij once Technische Service Centers.

5. Regelen primaire lucht van de straalpijpjes (voor Belgie)
   De branders haben geen regeling van de primaire lucht nodig.

6. Het regelen van de minimumstand (voor Belgie)
7. Zet het kraantje op de minimumstand;

1. Verwijder de knop en draai aan het regelschroeefje in of naast de spill van het kraantje totdat u eenkleine,regelmatige vlam bereikt.

2. Controller of de brander aanblijft als u de knop snel van hoog maar laag draait.

3. Als bij de apparaten met een verilgheidsmechanisme (thermo-element) dit systemd Niet werkt als de branders op de minimum stand staan,要去 u het minimum verhogen door aan de stelschroef te draaien.
4. Als de regeling voltoid is moet u de zegels op de bypass schroefjes weeer op hunplaats brengen met zagellak of dergelijk materiaal.

!Bij vloeibaar gas moet het regelschroeefje geheel zichd worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeert met het neue gas, verkrijgbaar bij once Technische Service Centers.

! Als de gasdruk van het gebruekte gas verschillend (of variabel) is dan hetgeen is voorzien,要去 op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijkere normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elektromagnetische Compatibility) enaaropvolgende wijzigingen - 93/68/EG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2012/19/EU enaaropvolgende wijzigingen.
ECODESIGN	EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC. EN 30-2-1reglement

Vloeibaar gas Naturlijk gas

Brander	Doorsenee (mm)	Thermisch vermogen kW (p.c.s.*)		By-pass 1/100 (mm)	Straal. 1/100 (mm)	Bereik* g/h		Straal. 1/100 (mm)	Bereik* l/h
		Nominate Gereduc.				***	**		G20	G
Gereduceerd snel (RR)	100	2.60	0.70	39	80	189	186	110 (Y)	248	288
Half-snel (S)	75	1.65	0.40	28	64	120	118	96 (Z)	157	183
Spearbrander (A)	55	1.00	0.40	28	50	73	71	71 (X)	95	111
Drievoudige Ring (TC)	130	3.25	1.50	61	91	236	232	133 (Z)	309	360
Half Vispan (SP)	-	1.50	0.70	39	60	109	107	88	143	166
Spanning van voeding	Nominate (mbar)					28-30	37		20	25
	Minimum (mbar)					20	25		15	15
	Maximum (mbar)					35	45		23	30

NL

BE

Tabel 1 (Voor Nederland)

Tabel 1 (Voor Nederland)				Natuurlijk gas
Brander	Doorsenee (mm)	Thermisch vermogen kW (p.c.s.*)		Straal. 1/100 (mm)	Bereik* l/h G25
		Nominate	Gereduc.
Gereduceerd snel (RR)	100	2.60	0.70	110 (Y)	288
Half-snel (S)	75	1.65	0.40	96 (Z)	183
Saarbrander (A)	55	1.00	0.40	71 (X)	111
Drievoudige Ring (TC)	130	3.25	1.50	133 (Z)	360
Half Vispan (SP)	-	1.50	0.70	88	166
Spanning van voeding	Nominate (mbar)				25
	Minimum (mbar)				20
	Maximum (mbar)				30

• Met 15°C en 1013,25 mbar-droog gas
  P.C.S. Propaangas = 50,37 MJ/kg
  * P.C.S. Butangas = 49,47 MJ/kg
  P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³
  P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

PHN 962 TS/IX/HA

Starten en gebruik

Opijdere knop staat aangegeven waar de gasbrander zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en gegen de klok in te draaien tot u het maximum vermogen heeft bereikt. In de uitvoeringen die zich voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt honden totdat het element dat automatisch de vlam ontstoken houdt, warm worden.

Druk de knop in en draai hem tegelijkkortijd gegen de klok in: vonden steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zdat het veriligeidssysteme geactiveerd kan worden.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop UIT en wacht minstens 1 minuut voordat u hem weeer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraien totdat hij Niet meer verder kan (tot aan het symbool “●”).

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voorijdere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaankommen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodiah het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Gereduceerd snel (RR)	24 - 26
Half-snel (S)	16 - 20
Saarbrander (A)	10 - 14
Half Vispan (SP)	16 - 20
Drievoudige Ring (TC)	24 - 26

Voor het herkennen van het soort brander verwijzen wij uaar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Practische raadgevingen voor het gebruik van de "Half vispan"

De aanwezigheid van de tweeovalen "Half Vispan" branders, die 90^ draaalaar..., nijk, maakt het kookvlak nog flexibeler in het gebruik.

Voor het 90^ draaien van de "Half Vispan" branders gaat u als volgt te werk:

• Let op dat de branders koud zich.
• Verwijder de branders van hunplaats.
• Plaats ze opnieuw in de gewenste positie.
• Let op dat de branders op de juiste wijze op hun plaats zitten.

Vooral de tweete branders können setzen worden gebrukt of apart, met pannen van verschillende vormen en afmetingen:

• Dubbele brander als "Vispan" voor ovalen pannen (afb.A).
• Dubbele brandier voor biefstukgrill of rechthoekige of vierkante pannen minimum 28x28 (afb.B).
• Dubbele brandier voor groe pannen (diameter 26-28 cm)(afb.C).
• Enkele brander voor middelgrote pannen (diameter 16-20 cm) (afb.D).

afb.A afb.B

afb.C afb.D

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw verilheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
  Gasfornuizen hebben voor een goede werkig behoefte aan een regelmatige luchtverversing. Controleer dat bij het installereren aan de vereisten worden voldaan beschreiben in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient nicht buitenshuis te worden geplaatst, ook nicht in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat Niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de oven verechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controller als de knappen in de stand "●"/"○" staan als de oven nicht worden gebruikt.
• Haal de stekker nooituit het stopcontact door aan het snoer te trekken maar door de stekker zich beet te pakken.

• Maak de oven Niet schoon of voer geen onderhoud UIT als de stekker nog in het stopcontact zit.

• Als de oven defec is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische platen nog warm+zijn.
• Dit apparatusaat mag nicht worden gebruukt door Personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die Niet de nodige ervaring of kennis hebben met het apparatusaat, tenzij onder toezicht van een persono die verantwoordelijk is voor hun verilgheid of nadat hun is uitgelegd hoe het apparatusaat werk.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is Niet geschikt om te worden ingeschakeld m.b.v. een externte timer ofwel door een geschieiden afstandsbedieningssystem.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houd u aan deplaatsijke normen, zodate het verpakkingsmaterial hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electroniche Apparatuur (WEEE), vereist dat oude huishoudelijkere electrische apparaten Niet mogen vermietigd via de normale ongesorteerde afvalstrom. Oude apparaten要去en apart worden ingezameld om zo het hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vermietigt, het apparaat apart要去en ingezameld.

Consumen loeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vermietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig möglich water. Koken zonder deksel zar het energieverbruik enorm verhogen.
• Gebruik enkel vlakke potten en pannen.
• Als uiets bereidt dat lang duurt, kurz u eventueel een snelkookpan gebruiken die twee maal sneller werk et een derde van de energie bespaart.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overaat.

Het oppervlak van de kookplaat reinigen

• Alle geämailleerde en glazen onderdelen要去en met warm water en een neutrale oplossing gereinigd worden.
• Er kuren vlekken op roestvrijstalen oppervlakken ontstaan indien deze te lang worden blootgesteld aan kalkrijk water of aggressieve reinigingsmiddelen. Eventueel gemorste eten (water, saus, koffie, etc.) dient verwijderd te worden voordat dit opdroogt.
• Reinig met warm water en een neutraal reinigingsmiddel en droog verwolgens met een zachte doek of zeemleer. Verwijder ingebakken vuil met specifieke reinigingsmiddelen voor roestvrijstalen oppervlakken.
• Reinig roestvrijstaal alleen met een zachte doek of spons.
• Gebruik geen schurende of bijtende products, reinigingsmiddelen op chloorbasis of schuursponsjes.
• Gebruik geen stoomreinigers.
• Gebruik geen brandbare producten.
• Laat geen zure of basische stoffen, zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat anschter.

De onderdelen van de kookplaat reinigen

Reinig geemailleerde en glazen alleen met een zichte doeck of spons.
- Roosters, branderkappen en branders können voor reiniging verwijderd worden.
- Reinig ze handmatig met warm water en een Niet-bijtend reinigingsmiddel, verwijd er eventuele voedselresten en controllerer dat er geen branderoppeningen verstocht zich.
- Afspoelen en drogen.
- Breng de branders en branderkappen weir correct in de betreffende behuizingen aan.
- De brander caps mag NIET worden in de vaatwasser om opacificatie van het aluminium deel voorkomen.
Zorg bij het terugplaatsen van de roosters dat het pannensteungedeelte in lijn is met de brander.
Bij modellen die zijn uitgerust met elektrische ontstekingspluggen en een veiligheidsvoorziening moet het uiteinde van de plug grondig schoongemaakt worden voor een correcte werking. Controller deerze items regelmatig en reinig ze indien nodig met een vochtige doek. Eventueel ingebakken voedsel要去en tandenstoker of naald verwijderd worden.

! Om beschadiging van de elektrische ontstekingsinstallatie te voorkomen, dienen deze Niet gebruikt te worden wanner de branders zich Niet in hun behuizing bevinden.

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk hem te verrangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installmenteur.

Storingen en oplossingen

Het kan geleuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controeren of u het euvel zich kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastroevoer is, en in het bijzonder de hoofdgasleiding open staat.

De brander gaat Niet aan of de vlam is Niet gelijkmatig.

Heeft u gecontroleerd of:

• De openingsen van de vlamverspreiders Niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het Niet tocht zich bij het kookvlak.

De vlam blijft Niet aan in de uitvoeringen met veilgheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het verilgheidsmechanisme.
- De gaten van de vlamverspreiders zichbij het veiligheidsmechanisme niet verstoot�.

De brander blijft nicht aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders Niet verstopt zijn.
• Het nicht tocht(dicht bij het kookvlak.
• De minimum stand nicht goed is ingesteld.

NL

De pannen zijn wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters zich zich verwisseld.

（）

i 770 1

j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j
