PHN 962 TSIXHA - Cuisinière HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz encastrable
Marque	Hotpoint-Ariston
Modèle	PHN 962 TSIXHA
Nombre de brûleurs	5 (Rapide Réduit, Semi-Rapide, Auxiliaire, Triple Couronne, Semi-Poissonnière)
Allumage	Électrique intégré (bougie d'allumage)
Sécurité	Dispositif de sécurité gaz (thermocouple) sur chaque brûleur
Dimensions (L x P x H)	Environ 60 x 52 cm (encastrement)
Poids	Non spécifié dans la notice
Alimentation électrique	220-240 V ~ 50/60 Hz
Alimentation gaz	Gaz naturel (G20) ou gaz liquide (G30/G31) - adaptable
Matériau de la surface	Acier inoxydable et émail
Grilles	Amovibles en métal émaillé
Brûleurs	Brûleurs amovibles en laiton ou aluminium (chapeaux)
Fonctions principales	Cuisson au gaz avec 5 brûleurs, dont un double brûleur semi-poissonnière orientable à 90°
Entretien et nettoyage	Nettoyage avec chiffon doux et détergent neutre. Pièces amovibles lavables à la main. Ne pas utiliser de nettoyeur vapeur.
Sécurité enfant	Non spécifié mais conformité CE avec avertissements
Plaque signalétique	Sous l'appareil
Raccordement électrique	Prise normalisée avec terre
Raccordement gaz	Raccord 1/2 gaz mâle
Adaptabilité gaz	Injecteurs interchangeables pour différents types de gaz
Pays de destination	France, Belgique, Luxembourg, Hollande (selon réglages)

FOIRE AUX QUESTIONS - PHN 962 TSIXHA HOTPOINT-ARISTON

Comment allumer un brûleur ?

Pour allumer un brûleur, appuyez à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de puissance maximale. Sur les modèles équipés d'un allumage électrique, la bougie produit une étincelle. Si le brûleur ne s'allume pas, vérifiez que les orifices ne sont pas obstrués et que l'alimentation en gaz est ouverte.

Que faire si la flamme s'éteint pendant l'utilisation ?

En cas d'extinction accidentelle, tournez immédiatement la manette sur la position arrêt (symbole ●) et attendez au moins 1 minute avant de tenter de rallumer. Si l'extinction se répète, vérifiez que le dispositif de sécurité (thermocouple) est correctement activé en maintenant la manette enfoncée quelques secondes lors de l'allumage.

Comment nettoyer les brûleurs ?

Les grilles, les chapeaux et les brûleurs sont amovibles. Lavez-les à la main avec de l'eau chaude et un détergent non abrasif. Rincez et séchez soigneusement. Ne mettez pas les chapeaux en aluminium au lave-vaisselle. Assurez-vous que les orifices de sortie du gaz ne sont pas obstrués. Nettoyez la bougie d'allumage avec un chiffon humide si nécessaire.

Puis-je utiliser un nettoyeur vapeur pour nettoyer la cuisinière ?

Non, il est strictement interdit d'utiliser un nettoyeur vapeur ou haute pression. Utilisez uniquement un chiffon doux ou une éponge avec de l'eau chaude et un détergent neutre. Les produits abrasifs, corrosifs ou chlorés sont également déconseillés.

Comment adapter la cuisinière à un autre type de gaz ?

Pour changer le type de gaz, retirez les brûleurs et remplacez les injecteurs par ceux adaptés au nouveau gaz (voir tableau des caractéristiques dans la notice). Réglez ensuite le débit minimum en tournant la vis de réglage sur la tige du robinet. Remplacez l'étiquette signalétique par celle correspondant au nouveau gaz. Cette opération doit être réalisée par un technicien qualifié.

Que faire en cas d'odeur de gaz ?

Ne pas allumer d'appareil électrique, ne pas utiliser de flamme, aérez la pièce en ouvrant les fenêtres, fermez le robinet d'arrêt du gaz et contactez immédiatement le service de dépannage ou les pompiers. Vérifiez l'étanchéité des raccords avec de l'eau savonneuse (jamais avec une flamme).

Quels types de casseroles utiliser sur les brûleurs ?

Utilisez des casseroles à fond plat et avec couvercle. Le diamètre doit correspondre au brûleur : pour le brûleur Rapide Réduit (RR) utilisez 24-26 cm, Semi-Rapide (S) 16-20 cm, Auxiliaire (A) 10-14 cm, Triple Couronne (TC) 24-26 cm, Semi-Poissonnière (SP) 16-20 cm. Les flammes ne doivent pas dépasser du fond de la casserole.

Comment tourner le brûleur semi-poissonnière à 90° ?

Assurez-vous que le brûleur est froid, soulevez-le complètement, puis remettez-le dans son logement en tournant dans la position désirée (0° ou 90°). Ce brûleur oblong permet une cuisson adaptée aux poêles ovales, rectangulaires ou de grande taille. Vérifiez qu'il est bien positionné avant utilisation.

Que faire si les manettes des robinets deviennent dures à tourner ?

Au bout d'un certain temps, les robinets gaz peuvent se bloquer ou devenir durs. Il faut alors les faire remplacer par un technicien agréé par le fabricant. N'essayez pas de forcer ou de lubrifier vous-même. Contactez le service après-vente.

Où trouver le numéro de série et le modèle ?

Les informations figurent sur la plaquette signalétique apposée sous l'appareil (après avoir retiré le tiroir ou la grille inférieure). Notez le modèle (Mod.), le type de défaut et le numéro de série (S/N) avant de contacter le service après-vente.

MODE D'EMPLOI PHN 962 TSIXHA HOTPOINT-ARISTON

Description de l'appareil,9

Installation,24

Mise en marche et utilisation,28

Précautions et conseils,28

Nettoyage et entretien,29

Anomalies et remèdes,29

Italiano

ATTENTION: Cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faittreapprocher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le present apparéil peut etre utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacities physiques, sensorielles ou mentales réduites ou n'avant pas l'expérience ou les connaissances indispensablees, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de I'appareil en toute sécurité et a condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec I'appareil. Les opérations de nettoyage et d'entretien ne doivent pas etre effectuees par des enfants non surveillés.

ATTENTION: Laisser un réseau de cuisson avec de l'huile ou de laGRAisse sur un foyer est dangereux et risque d'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de I'eau! Il faut eteindre I'appareil et couvir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION: Risque d'incendie : ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaiser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet apparéil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION: l'utilisation de protections de table inappropriées peut cause des incendies.

Advertencias

• le type de défaut
• le modele de votre apparéel (Mod.)
• son numero de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.

ES

Asistencia

Comunique:

Description de l'appareil

Vue d'ensemble

1. Grilles support de CASSEROLES
2. BRULEURS Å GAZ
3. Manettes de commande des BRULEURS GAZ
4. Bougie d'allumage des BRULEURS GAZ

5. DISPOSITIF DE SECURITE

6. BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le besoin au diamètre de votre casserole.

7. Manettes de commande des BRULEURS GAZ pour le réglage de la flamme.
8. La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
   DISPOSITION DE SECURITE en cas d'extinction accidentelle de la flamme, coupe immidiatement l'avree du gaz.

ES

! Conserve ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour infomer le nouveau propriétaire sur son fonctionnement et lui fourir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra etre fait par un technicien qui assurera la belle alimentation en gaz et le meilleur reglage de la combustion des bruleurs. Ces operations d'installation, quoique simples, sont delicates et primordiales pour que voitre table de cuisson vous rende le meilleur service. L'installation doit etre effectuée conformément aux textes reglementaires et regles de l'art en vigueur et reglement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.
! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes:

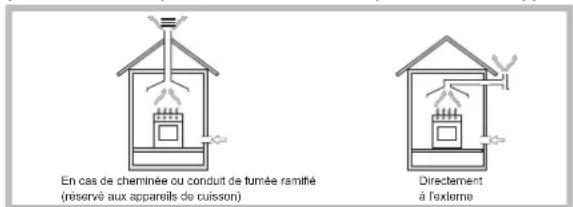

- Lapiecedoitprevoirunsystemed'évacuationversl'extérieurdesfuméesde combustion,réaliséau moyen d'une hotteouparventilateur électricquicontreautomaquement en fonctiondésque l'onallume l'appareil.

• La pièce doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2m^3 /h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100~cm^2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'accendie.

• Une utilisation intensive et prolongée de l'appareil peut nécessiter d'une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre

ou une aération plus efficace, en augmentant la puissance d'aspiration mécanique si déjà prédisposée.

(Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étés en train d'utiliser, place de façon à ne pas être sujette à l'action directe de sources de chaleur (fours,ieux de bois,poèles etc.) qui peuvent atteindre des températures dépassant 50^

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.
• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

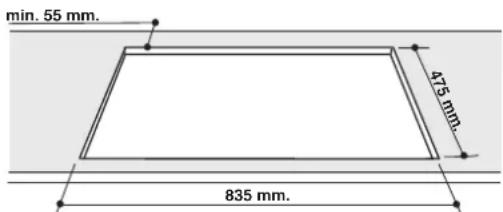

• La découpe du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fermis.

Avant de proceder à l'installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommages.

Applique les joints foumis avec l'appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l'air, de l'humidité et de l'eau (voir figure). Pour une application correcte, s'assurer que les surfaces à sceller sont propres, séches et sans traces deGRAisses/Huiles.

Scheme de fixation des crochets

Position du crochet pour top Position du crochet pour top H=20mm H=30mm

Devant

Position du crochet pour top Derriere H=40mm

! Utilisez tous les crochets compris dans le "sachet accessoires"

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir uneonne aeration,la cavite d'encastrement doitetre depourvue de paroi arriere. Il est conseilé d'insteller le four de maniere a ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui contin qu'ait une decoupe d'au moins 45× 560mm (voir figures).

En cas d'installation au-dessus d'un four encasirable depourvu de ventilation de refroidissement forcee, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuees séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de proceder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

!Aprèsinstallation de l'appareil,le cableélectrique et la prise de courant doitetrefacilitamentaccessibles

ILe cable ne doit etre ni piie ni excessivement ecrase.

Il doit être contrôle périodique et ne peut être remplace que par un technicien/agree (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

Attention! Avant le branchement, retirez le bouchon pour le transport sur la prise du tube du gaz du plan de cuisson.

Pour relier l'appareil à la canalisation du gaz Naturel, I2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollandie, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son etanchete "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord

est foumi de filtage conique maje avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filétés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz; il devra être installé de manière à pouvoir facilement le manoeuvrer, selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'etanchete est assurede par un joint. S'il vous faut inverser le raccord, vous nevez obligatoirement remplaner le joint d'etanchete (fourni avec l'appareil). Le raccord d'entree du gaz a l'appareil est filete 1/2 gaz male cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, il s ne depassent pas 2000 mm de long. Avres raccordement, assurez-vous que le tuyau metallique flexible ne touche pas à des parties mobiles et n'est pas ecrase.

! N'utilise que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Verification de I'etanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en precedant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Devissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

4. En fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.

5. Réglage de l'air primaire des brûleurs (pour la France et la Belgique)
   Les brûleurs ne nécessit d'aucun réglage de l'air primaire.

6. Réglage minimum (pour la France et la Belgique)

7. Placez le robinet sur la position de minima;

1. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côte de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière;

2. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

3. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.
4. ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpès-vente.
! Si la pression du gaz utilise est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALÉTIQUE
Raccordements electriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CE du 30/11/09 (Gaz) et modifications successives - 2012/19/UE et modifications successives.
ÉCOCONCEPTION	Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 30-2-1

Caracteristiques des brûleurs et des injecteurs

Tableau 1

(Pour la France et la Belgique)					Gaz Liquides			Gaz Naturels
Brûleur	Diamètre(mm)	Puisance thermiquekW (p.c.s.)*Nominal Réduit		By-pass1/100(mm)	Injecteur1/100(mm)	Débit*g/h***	**	Injecteur1/100(mm)	Débit*I/hG20	G
Rapide Réduit (RR)	100	2.60	0.70	39	80	189	186	110(Y)	248	288
Semi Rapide (S)	75	1.65	0.40	28	64	120	118	96(Z)	157	183
Auxiliarie (A)	55	1.00	0.40	28	50	73	71	71(X)	95	111
Triple Couronne (TC)	130	3.25	1.50	61	91	236	232	133(Z)	309	360
Semi Poissonière (SP)	-	1.50	0.70	39	60	109	107	88	143	166
Pression dealimentation (FR)	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201725	252030
Pression dealimentation (BE)	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545		201525	201530

Tableau 1 (Pour le Luxembourg)

Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s.*) Nominal Réduit		Injecteur 1/100 (mm)	Débit* l/h G20
Rapide Réduit (RR)	100	2.60	0.70	110 (Y)	248
Semi Rapide (S)	75	1.65	0.40	96 (Z)	157
Auxiliarie (A)	55	1.00	0.40	71 (X)	95
Triple Couronne (TC)	130	3.25	1.50	133 (Z)	309
Semi Poissonière (SP)	-	1.50	0.70	88	143
Pression de alimentation	Nominal (mbar)				20
	Minimum (mbar)				17
	Maximum (mbar)				25

PHN 962 TS/IX/HA

Tableau 1 (Pour la Hollande)				Gaz Naturels
Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s.*) Nominal Réduit		Injecteur 1/100 (mm)	Débit* l/h G25
Rapide Réduit (RR)	100	2.60	0.70	110 (Y)	288
Semi Rapide (S)	75	1.65	0.40	96 (Z)	183
Auxiliarie (A)	55	1.00	0.40	71 (X)	111
Triple Couronne (TC)	130	3.25	1.50	133 (Z)	360
Semi Poissonière (SP)	-	1.50	0.70	88	166
Pression de alimentation	Nominal (mbar)Minimum (mbar)Maximum (mbar)				252030

A 15^ et 1013,25 mbar-gaz sec
Propane P.C.S. = 50.37 MJ/Kg
* Butane P.C.S. = 49.47 MJ/Kg
Nature G20 P.C.S. = 37.78 MJ/m3
Naturel G25 P.C.S. = 32.49 MJ/m3

Mise en marche et utilisation

! La position du brûleur gaz correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de regler le brûleur sélectionné comme suit :

Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale. Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tourmez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour êtreindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ”.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• D'utiliser des recipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• De toujours utiliser des cassetoles à fond plat et avec couvercle.
• De tourné la manette dans la position minimum au moment de l'ébullition.

Brûleurs Ø Diamètre de réciplents (cm)
Rapide Réduit (RR)	24 - 26
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Semi Poissonière (SP)	16 - 20
Triple Couronne (TC)	24 - 26

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs".

Quelques conseils pratiques pour mistréux utiliser les brûleurs centraux "Demi-Poissonnière"

L'utilisation des deux brûleurs "Demi-poissonnière" de forme oblongue, pouvant tourner de 90^ , donne à la table une plus grande flexibilité d'emploi.

Pour tourner les brûleurs de 90^ "Demi-Poissonnière", précédez comme suit:

Assurez-vous que les bruleurs sont bien froids.
- Soulevez complètement le brûleur.

• Remontez-le dans son logement suivant la position désirée.
• Assurez-vous que les brûleurs soient correctement positionnés.

Les deux brûleurs notamment peuvent être utilisés ensemble ou séparément avec des casseroles de formes ou de dimensions différentes comme suit:

• Double brûleur comme "Poissonnière" pour des recipients ouales (Fig. A).
• Double brûleur pour des poèles grill ou pour des réciements rectangulaires ou carres ayant au moins 28x28 cm (Fig. B)
• Double brûleur pour des recipients de grandes dimensions (diamètre 26-28 cm) (Fig.C).
• Brûleur simple pour récipients moyens (diam. 16-20 cm) (Fig.D).

Fig.A Fig.B

Fig. C Fig. D

Précautions et conseils

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer classe 3.
• Pour bien fonctionner, les apparèts à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet apparéil a été consq pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touche pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chauffage d'une piece) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits electroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'airation ou d'évacuation de la chaleur ne doivent pas été bouchés
• Contrôlez toujours que les manettes sont bien dans la position “ ”/“ ” quand l'appareil n'est pas utilisé.

ARISTON

• Ne tirez sur tout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEbranché la fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorières ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
  S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsietre recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparêts menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparêts usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliers qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barree" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Faites cuire vos alimentes dans des casseroles ou des poèmes à couvercle et utilisez le moins d'eau possible. Faire cuire les alimentés dans des casseroles ouvertes augmente considérablement la consommation d'énergie.
• Utilisez exclusivement des casseroles et poêles à fond plat.
• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préféable d'utiliser un autocuiseur qui est deux fois plus rapide et économique un tiers de l'énergie.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émailées et en verre à l'eau chaude en utilisant un peu de détaragent neutre.
• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne sèche.

• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Eliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.

• Nettoyez l'inox uniquement avec un chiffon doux ou une éponge.

• N'utilise enaucun cas de produits abrasifs ou corrosifs,de produits chlorés ou de tampona récurer.
  N'utilisez pas d'appareils de nettoyage à la vapeur.
  N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émailées et en verre uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
  Lavez-les a la main, a l'eau chaude en utilisant un détergent non abrasif. Veillez à eliminer soigneusement tous les résidus d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
  Rincez et sechez.
• Réinstallé les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Les chapeaux des brûleurs ne doivent PAS être mis dans la lave-vaiselle pour éviter l'opacification de la partie en aluminium.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles écipés de bougies d'allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyezles à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.

! Pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le replacer.

! Cette opération doit être effectue par un technicien/agree par le fabricant.

Anomalies et remedés

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas conforme.

Avez-vous contrôle si:

• les orifices de sortie du qaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d'air dans les environns du plan de cuisson

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôle si :

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

FR

Le brûleur s'éteint quand il est régèle sur la position de minimum.

BE

Avez-vous contrôle si:

• les orifices de sortie du gaz ne sont pas par hasard bouchés
• il y a des courants d'air dans les environns du plan de cuisson
  les minima n'ont pas bien ete regles.

LU

Les casseroles sont instables.

Avez-vous contrôle si :

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard ete inversee.

Instalación

Antes de effetuar la connexion verifie que:

Desligar a corrente électrique

aaiyie aiee aiee ae eae 100

（）d 1

40,20 la aal 15
