GEBRUIKSAANWIJZING PKL 752 UIXHA HOTPOINT-ARISTON

Gebruiksaanwijzing,2

Belangrijk,6

Service,8

Beschrijving van het apparatusat,10

Het installeren,56

Starten en gebruik,61

Voorzorgsmaatregelen en advies,61

Onderhoud en verzorging,62

Storingen en oplossingen,63

IT

Avvertenze

PAS OP: Dit apparaat en zijn bereikbare onderdelen wordenijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen Niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8aaroud zich Niet zichbij het apparaat kuren komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8aar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adeqaat toezicht zich, of mits ze zich onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zich van de betreffende gezaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen nicht door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaat te lately. Er kan brand ontstaan. U要去 NOOIT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische plaat nog warm+zijn.

Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssystem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

IT

Assistenza

Comunicare:

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

IT

Beschrijving van het apparatus

Algemeen aanzlicht

1. Roosters voor PANNEN
2. GASBRANDERS
3. Knoppen voor het regelen van de GASBRANDERS
4. Bougie voor ontsteking van de GASBRANDERS
5. VEILIGHEIDSMECHANISME

GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.
- Knoppen van de GASBRANDERS voor het regelen van de vlam.
- Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer worden onderbroken als de vlam per ongeluk uitgaat.

BE

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installment, gebruik eneiligkeit.

Plaatsing

Het verpakkingsmaterial is nicht bestem voor kinderen en dient waarom te worden weggegoed volgens de geldende normen voor gezechieten afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installmentie要去en uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.
! Dit apparaat mag alleen geinstalleerd worden en functioreren in goedGeVentileerde vertrekken volgens de voorschriften van de van kracht zijnde Nationalaal geldende normen. De volgende eisen要去en in acht genomen worden:
- Het vertrek moet voor de verbrandingsrook over een afvoersystem aan buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat worden aangezet.

• Het vertrek要去 een luchttoeoversystem hemben dat dient voor de nomale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding要去 nicht minder dan 2m^3 /h maar per kW geinstalleerd vermogen.

Dit systeem kan worden UITgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm^2 en die zodenig is geplaatst dat hij Niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te ontrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buitenল verbonden en die geen gemeenschappelijk delen zichen van hetHSV en ook geen ruimtes met hoog brandevaar of sloapkamers.

• Bij een intensief en langdurig gebruikvan het apparaat kan een extra ventilatie nodig zich, bijvoorbeeld door een raam te openen of betere ventilatie door de het vermogen van de reeds aanwezighe mechanische afzuiiging te verhogen.
• (voor Belgie) De gassen van vloeibaar gemaaakte gasmengsels (LPG) zijn zwaarder dan lustch en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen

hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus nicht worden geinstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij Niet inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50^ zouden konnen brengen.

Inbouw

Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken,要去 op minstens 200mm van de rand van deplaat staan.
• Een afzuigkap要去 worden geinstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en ieder geval op een afstand van minstens 650~mm (zie afbeelding).
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700~mm van het keukenblad bevinden.

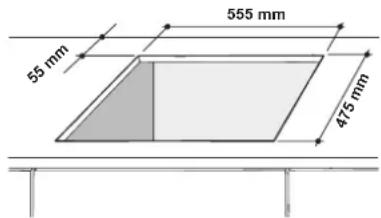

• De opening van het meubel moet de afmetingen hebben die in de afbeelding+zijn aangegeven.

De bevestigingsklemmen makeen een bevestiging möglichk van de kookplaat aan een keukenblad van tussen de 20 en 40mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

Voor de installmentie dient u de pannendragers en de branders van de kookplaat te verwijderen en hem ondersteboven neer te zetten. Zorg ervoor de thermokoppels en de bougies Niet te beschadigen.

Doe de afdichtingen die bij het apparaat zich geleverd op de buitenste boorden van de kookplaat om te voorkomen dat er lucht, vocht of water doorkomt (zie afbeelding).Voor een correcte bevestiging moet u ervoor zorgen dat de af te sluiten oppervlakken goed schoon

en droog zich en vrij van vet/olie.

Schema voor de bevestiging van de haken

Stand haak voor Stand haak voor keulenblad H=20mm

keukenblad

H=30mm

Voor

Stand haak voor Achter keukenblad H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

• Als de kookplaat Niet boven een inbouwoven worden geinstalleerd,要去en houten isolatieplank aanbrengen. Deze要去en minimumafstand van 20mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken teplaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 × 560 mm (zie afbeeldingen).

Als de kookplaat worden geinstalleerd boven een inbouwoven die nicht beschikt over een afkoelmechanisme met ventilator,要去 de nodige ventilatie binnen het meubel worden bereikt door het creeren van openingsen voor de toe- en afvoer van de lucht. (zie afbeeldenen).

Elektrische aansluiting

De kookplaten met dripolige voedingskabel werken met de wisselstroom, spanning en_freqentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel worden aangegeven door de kleuren geel-groen. Als het formuis worden geinstalleerd boven een inbouwoven要去en de elektrische aansluitingen van formuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventuele makkelijker verwijdenen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op hetypeplaatje.

Wanner het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstandCUSden contacten van minstens 3mm ,aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding

mag nicht worden onderbroken door de schakelaar). De voedingskabel要去 zodenig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor een correcte elektrische aansluiting en het in alot nemen van de veiligheidsnomen.

Voor het aansluten moet u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich befindt:tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat nicht zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

I Wanner het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel moet vanijd totijd worden gecontroleerd en mag alleen doorderkende monteurs worden verrangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden rageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het formuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor Belgie) gaat u te werk zoals beschreven in de paragraaf "Aanpassing aan verschilende types gas".

Om het apparaat aan de gasbuizen aan te sluiten (II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verknigbaar bij de technische-service-dienst) Tevens dient men zijn pakking op de verbinder "G", die eruit ziet als een L", van de voedingsstruktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis
• of met een flexible buis van roestvrij staal die in de muur zit en voortzet met bedrangingsverbinder.

Daar bij dient het apparaat uitergerust teijken van een gaskraantje die gemakkelijk draaibaar dient teijken, dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat Niet beweegt.

Op de voedingsstructeur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraad要去 worden is het absolutoodnoodzakelijk de pakking te verrangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

NL

BE

Aansluiting met een roestvrie stalen flexibele buis aan een onafgebrozen wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het formuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werkung stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lenghte in uitgerolde toestand Nieteer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controeren dat de flexibele metalen buis Niet in contact komt met de beweegbare delen ofDat hij vastgeknel daakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijkke normen.

Controleren gasdichtheid

! Nadat het installereren heeft plaat们的 govonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor Belgie)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoort hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking),要去en de straalpijpjes van de branders op de volgende wijze worden verrangen:

1. Verwijder de roosters van de kookplaat en schuif de brandersuit hun plaats.
2. Schroef de straalpijpjes los met een steeksleutel van 7mm en verrang ze met de straalpijpjes geschikt voor het neue type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").
3. Zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeftervangen met het etiket dat overeenkomt met hetijke gas dat u gaat gebruiken, verkrijgbaar bij unsere Technische Service Centers.

Het verwangen van de straalpijpjes van de brander met "onafhankelijk dubbele vlamkronen"

1. Verwijder de roosters en branders van hun plaat. De brander bestaat uit twee(APpe delen (zie afbeeldingen);
2. Schroef de straalpijpjes los met een sleutel van 7mm. De binnenste vlamkroon heeft een straalpijpje, de buitenste heeft er twee (vandezelfde maat). Vervang de straalpijpjes metulative die zijn aangepast aan het neue type gas (zie tabel1).
3. Zet de onderden in omgekeerde volgorde wee por op hun plaats.

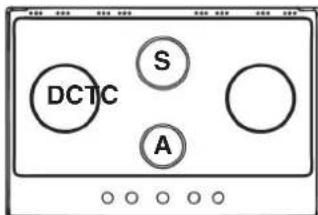

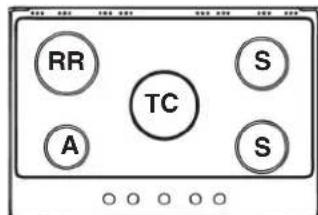

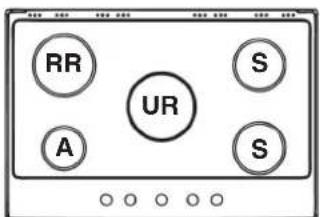

Vervanging van de spreieers op de brander met Drievoudige vlammenkroon

1. Verwijder de roosters en branders van hun plaats. De brander bestaat uit twee afzonderlijke delen (zie afbeeldingen.).
2. Schroef de spreieiers los met een steeksleutel van 7 mm. Vervang de spreieiers met degene die geschikt zich voor het neue type gas (zie tabel 1). De twee spreieiers hebben bezelfde gaten.
3. Zet de onderdelen weeop hun plaats door de handelingen omgekeerduit te voeren t.o.v. hierboven.

• Regelen primaire lucht van de straalpijpjes (voor Belgie)
  De branders hebben geen regeling van de primaire lucht nodig.
• Het regelen van de minimumstand (voor Belgie)
• Zet het kraantje op de minimumstand;

1. Verwijder de knop en draai aan het regelschroeefje in of naast de spill van het kraantje totdat u eenkleine,regelmatige vlam bereikt.

2. Controller of de brandier aanblijft als u de knop snel van hoog maar laag draait.

3. Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systemen Niet werkt als de branders op de minimum stand staan,要去 het minimum verhogen door aan de stelschroef te draaien.
4. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weeer op hunplaats brengen met zagellak of dergelijk materiaal.
5. In het geval van discrete aanpassing knoppen met LED-display en de stand van de knop om de minimum, verwijder de knop en draai aan het regelschroeefje in of naast de spel van het kraantje

6. Het regelen van de minimumstand brander DCDR met discrete aanpassing en led display:

7. Voor de regulering van de buitenste vlamkroon, draai de knop gegen de klok in op de minimumpositie;

8. Voor de regulering van de buitenste vlamkroon, draai de knop waar rechts op de minimumpositie;
9. Verwijder de knop en draai aan het regelschroeefje in of naast de spel van het kraantje.

! Bij vloeijaar gas要去 het regelschroeefje geheel zichd worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeert met het neue gas, verkrijgbaar bij once Technische Service Centers.

! Als de gasdruk van het gebruekte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijkke normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elettromagnetische Compatibility) enaaropvolgende wijzigingen - 93/68/EG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2012/19/EU enaaropvolgende wijzigingen.
ECODESIGN	EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC. EN 30-2-1reglement

NL

BE

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)			Vloeibaar gas					Natuurlijk gas
Gaspit Doorsnee	(mm)	Termisch vermogen kW(p.c.s.)Gered.	Termisch vermogen kW(p.c.s.)Nomin.	By-pass 1/100(mm)	Straal 1/100(mm)	Bereik*(g/h)Butane	Propane	Straal 1/100(g29mm)	Termisch vermogen kW(p.c.s.)Nomin.	Bereik*(l/h)	Termisch vermogen kW(p.c.s.)Nomin.	Bereik*(l/h)G25
Gered. Snel (RR)	100	0.70	2.60	39	80	189	186	122(H3)	2.60	248	2.60	288
Halp Snel (S)	75	0.40	1.65	28	64	120	118	96(Z)	1.65	157	1.65	183
Hulp (A)	55	0.40	1.00	28	50	73	71	79(6)	1.00	95	1.00	111
Drievoudige Ring (TC)	130	1.50	3.30	61	65x2	240	236	103x2	3.60	343	3.30	365
Extra snel (UR)	100	0.70	3.40	39	91	247	243	138(H3)	3.40	324	3.40	376
Dubbele vlamkroon(binnenste DCDR) (2)	36	0.40	0.90	28	44	65	64	74	0.90	86	0.90	100
Dubbele vlamkroon(buitenste DCDR)2 straalpijpes (2)	130	1.50	4.10	61	70	298	293	110x2	4.10	390	4.10	454
Spanning vanvoeding	Nominate (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201525		251530

Tabel 1 (Voor Nederland)

Gaspit	Doorsnee(mm)	ThermischvermögenkW (p.c.s.*)		Straal1/100minajem)	Bereik *(l/h)G25
		Gered.No
Gered. Snel (RR)	100	2.60	0.70	122(H3)	288
Half Snel (S)	75	1.65	0.40	96(Z)	183
Hulp (A)	55	1.00	0.40	79(6)	111
Drievoudige Ring (TC)	130	3.30	1.50	103x2	365
Extra snel (UR)	100	3.40	0.70	138(H3)	376
Dubbele Vlankroon (binnenste DCDR) (2)	36	0.90	0.40	74	100
Dubbele Vlankroon (buitenste DCDR)2 straalpijpjes (2)	130	4.10	1.50	110x2	454
Spanning vanvoeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

(2) Alleen voor DCDR met dubbele bediening
* A 15°C el 1013,25 mbar-qaz sec
Propane P.C.S. = 50,37 MJ/kg

Butane P.C.S. = 49,47 MJ/kg

Naturele G20 PC.S. = 37,78 MJ/m³

Naturele G25 P.C.S. = 32,49 MJ/m³

PKL 752 IX/HA PKL 741 D2/T/IX/HA

PKL 752 T/IX/HA
PKL 751 T/IX/HA
PKLL 751 T/IX/HA
PKL 752 T/EX/HA

Starten en gebruik

Opiegedereknopstaataangegevenwaardegasbranderzichpreciesbehindt.

De gaskookplaten beschikken over een discrete afregeling van het vermogen, waarmee u de vlam nauwkeurig op 5 verschillende niveaus kurz instellen. Dankzij dit system zal het ook möglichk zijn om met gaskookplatendezelfde resultaten voor elk recept te bereiken, aangezien het eenvoudiger en nauwkeuriger zalঙen om het optimale vermogen vast te stellen voor de gekozen bereiding.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Uit Maximum Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en gegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die zichen voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt honden totdat het element dat automatisch de vlam ontstoken houdt, warm worden.

Druk de knop in en draai hem tegeligijkertijd gegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zdat het veriligeidssysteme geactiveerd kan worden.

Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minut voordat u hem wee probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien todat hij Niet meer verder kan (tot aan het symbol "●").

Discrete afregeling van de vlam

De gekozen brander kan m.b.v. de knop worden afgesteld op 5 verschillende vermogensniveauaus.

Om van het ene op het andere niveau over te stappen draait u de knop waar het gekozen niveau.

Een klik geeft aan dat u van het ene maar het andere niveau bent overgegaan.

Het geselecteerde niveau wordt weergegeven d.m.v. het betreffende symbol (symbolen en, op kookplaten met display, d.m.v.

het aangaan van de LEDs (5= max vermogen; 1= min vermogen).
Het systeme garandeert een perfecte regeling van de vlam en zorgt ervoor dat u een constant kookresultaat kutk bereiken, doordat u eenvoudiger het gewenste vermogensniveau kutk instellen.

De brander met "dubbele vlamkroon"

Deze gasbrander bestaat UIT twee concentrische vlamkronen die samen of onafhankelijk kuren functioneren (alleen in het geval van een dubbele bediening).

Aangezien de brander is voorzien van een veiligheidsmechanisme moet u de knop ongeveer 2 à 3 seconden ingedrukt honden totdat het veiligheidsmechanisme, dat automatisch de vlam aanhoudt, warm worden.

Dubbelediediening:

Iedere vlamkroon van de brander heeft zich eigendieningsknop: de knop met het symbool [eintent de buitenste vlamkroon; de knop met het symbool [eintent de binnenste vlamkroon.

Voor het aansteken van de gewenste vlamkroon drukt u de betreffende knop in en draait u hem gegen de klok in tot aan de maximum stand

Voor het juiste gebruik van de brander met dubbele vlammenkroon要去 u nooit tegelijkertijd de interne kroon op minimum en de externe kroon op maximum zetten.

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaankommen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Gereduceerd snel (RR)	24 - 26
Half-snel (S)	16 - 20
Saarbrander (A)	10 - 14
Drievoudige Ring (TC)	24 - 26
Extra snel (UR)	24 - 26
Dubbele vlamkroon (binnenste DCDR)	10 - 14
Dubbele vlamkroon (buitenste DCDR)	26 - 28

! Bij de modellen die voorzien zijn van een reductieroostertje要去 dit allelen gezruikt worden voor de Dubbele Vlammen brander (DCDR intern) als u een pan gezruikt die een doorsnede heeft van minder dan 12 cm.

Voor het herkennen van het soort brander verwijzen wij uaar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

• Voor de maximale stabiliteit, controllerer dat de steunen voor de bakblikken goed zijn geplaatst en dat iederblick zich recht boven de brander staat.
• ControllerDat de bakblikken op lijn staan met eEN van de steunbalken van de blinkken.
• Plaats de handvaten van de bakblikken zodenig dat ze Niet uitsteken aan de voorkant van de kookplaat.

Het aspect dat het verschil uitemaakt voor de stabiliteit van de pan is vaak de pan zelf (of de positie van de panijdens het gebruik). Goed uitgebalanceerd pannen, met platte onderkanten, die in het midden van de branders staan, met de handvaten

die op lijn+zijn gezett met de dwarsluggers van het rooster bieden uiteraard de maximale stabiliteit.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veriligheid en u dient ze derhalve goed door te nemen.

• Slechts op enkele modellen aanwezig.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
  Gasformuizen hebben voor een goede werkig behoefte aan een regelmatie luchtverversing. ControllerDat bij het installereren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenhuis.
• Het apparaat dient nicht buitenshuis te worden geplaatst, ook nicht in overdekte toestand. Het is erg gevaarlijk als het in aanraking kommt met regen of onweer.
• Raak het apparaat Niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warmerde delen van de oventerechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controller altijd dat de knappen in de stand "●"/"○" staan als de oven nicht worden gezruikt.
• Haal de stekker nooituit het stopcontact door aan het snoer te trekken.
  maar door de stekker zelf beet te pakken.
• Maak de oven Niet schoon of voer geen onderhoud UIT als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvaten van de pannen altijd waar de binnenzijde van de kookplaat zodate u er Niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrische platen nog warm+zijn.
• Laat de elektrischeplaat Niet werken als er geen pannen op staan.
• Gebruik geen instabiele of cervormde pannen.
• Dit apparatusaat mag nicht worden gebruikt door Personen (kinderen inbegren) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparatusaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun verilgheid of nadat hun is uitgelegd hoe het apparatusaat werkst.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externte timer ofwel door een geschaden afstandsbedieningssystem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan deplaatselijke normen, zodat het verpakkingsmateriaal hergebuikt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electronicische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vermietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruekte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vermietigt, het apparaat apart要去 worden ingezameld.

Consumen loemen contact opnemen met de locale autoriteiten voor informatatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig möglich water. Koken zonder deksel za het energieverbruik enorm verhogen.
• Gebruik enkel vlakke potten en pannen.
• Als u iets bereidt dat lang duurt, kurz u eventueel een snelkookpan gebruiken die twee maal sneller werk et een derde van de energie bespaart.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het oppervlak van de kookplaat reinigen

• Alle geämailleerde en glazen onderdelen moeten met warm water en een neutrale oplossing gereinigd worden.
• Er kuren vlekken op roestvrijstalen oppervlakken ontstaan indien deze te lang worden blootgesteld aan kalkrijk water of aggressieve reinigingsmiddelen. Eventueel gemorste eten (water, saus, koffie, etc.) dient verwijdert te worden voordat dit opdroogt.
• Reinig met warm water en een neutraal reinigingsmiddel en droog verwolgens met een zachte doek of zeemleer. Verwijder ingebakken vuil met specifieke reinigingsmiddelen voor roestvrijstalen oppervlakken.
• Reinig roestvrijstaal alleen met een zachte doek of sponsors.
• Gebruik geen schurende of bijtende products, reinigingsmiddelen op chloorbasis of schuursponsjes.
• Gebruik geen stoomreinigers.
• Gebruik geen brandbare producten.
• Laat geen zure of basische stoffen, zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat anschter.

De onderdelen van de kookplaat reinigen

• Reinig geämailleerde en glazen alleen met een zachtde doek of sponsors.
• Roosters, branderkappen en branders können voor reiniging verwijdend worden.
• Reinig ze handmatig met warm water en een nicht-bijtend reinigingsmittel, verwijd der eventuele voedelsresten en controllerer dat er geen branderoppeningen verstocht zich.
• Afspoelen en drogen.
• Breng de branders en branderkappen weir correct in de betreffende behuizingen aan.
  Zorg bij het terugplaatsen van de roosters dat het pannensteungeedeelte in lijn is met de brander.
• Bij modellen die zich uitgerust met elektrische ontstekingspluggen en een veiligheidsvoorziening moet het uiteinde van de plug grondig schoongemaakt worden voor een correcte werking. Controller deerze items regelmatig en reinig ze indien nodig met een vochtige doek. Eventuel ingebakken voedsel moet met een tandenstoker of naald verwijderd worden.

! Om beschadiging van de elektrische ontstekingsinstallatie te voorkomen, dienen deze Niet gebruikt te worden wanner de branders zich Niet in hun behuizing bevinden.

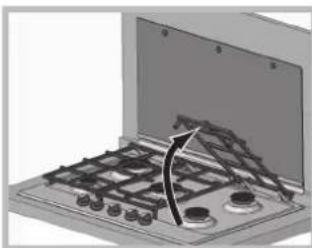

! Om het oppervlak van de kookplaat te reinigen dient u eerst de roosters te verwijdenen. Dankzij het ondersteuningsystem is het voldoende de roosters op te tillen en vast te houden of ze te draaien totdat ze op de weiterzijde konnen rusten.

Zorg ervoor de warme roosters nooit op het glazen deksel te leggen (indien aanwezig) om te voorkomen dat de rubberen elementen van het glas worden beschadigd.

Schoonmaaktips voor kookplaten met het logo Diamond® Clean

Verwijder allerlei aanslag met een met warm water natgemaakt zacht schoonmaakdoekje. Voor meer hardnakkige vlekken is het aan te raden een vochtig doekje met een Klein beetje vloeijaar afwasmiddel te gebruiken. Dit geeft een perfect schoon resultaat.

! Het is verboden agressieve reinigingsmiddelen of ruwe sponzen te gebruiken, aangezien deze de speciale beschemende behandeling voorgood zonden können beschadigen en vlekken en sporen zonden können achefterlaten die nicht meer können worden verwijderd.

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk hem te verrangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installmenteur.

Storingen en oplossingen

Het kan geleuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zich Aunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastroevoer is, en in het bijzonder de hoofdgasleiding open staat.

De brander gaat Niet aan of de vlam is Niet geldijkmatig.

Heeft u gecontroleerd of:

• De openingsen van de vlamverspreiders Niet verstopt zich.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het nicht tocht dicht bij het kookvlak.

De vlam blijft Niet aan in de uitvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het verilgheidsmechanisme.
- De gaten van de vlamverspreiders zichbij het verilgheidsmechanisme Niet verstoptন.

De brander blijft Niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders Niet verstopt zijn.
• Het Niet tocht zich bij het kookvlak.
• De minimum stand nicht goed is ingesteld.

De pannen zichn wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters zich verzisseld.

NL

BE

Indesit Company S.p.A.

Viale Aristide Merloni,47

60044 Fabriano (AN)

www.hotpoint.eu
