ATENÇÃO: Este aparecido e as suas partes acesseis aquecem muito durante a utilização. É preciso ter atençao e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não esteyam a ser viigiadas. O presente aparecido pode serutilizzato por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conhecelimentos, caso sejam inadequamente viigiadas ou caso tenham recebido instruções em relaço ao uso do aparecido de forma segura e tenham conheimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇA: Deixar um fogão com gordura e oleo sem vigilência pode ser perigos o provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: não deixe objectos sobre as superficies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em precisión por meio de um temporizador externo ou por umsystema de commando à distência separado.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

BE

Hinweise

o tipo de falha
- o modelos da boaquina (Mod.)
- o número de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

BE

Kundendienst

Descrição do aparecido

Vista deconjunto

Os QUEIMADORES são de diferentes tamanhos e potencias. Escolha o mais adequado ao diametro do recipient e ser utilizesd.
- Selectores de commandos dos QUEIMADORES A GÁS para a regulação da chama.
- Vela para acender os QUEIMADOS ES A GAS permite o acendimento automatico do queimador escolhido.
- DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague acidentalmente, interrompe a saía do gás.

NL BE

! É importante guardar este folheto para poder consulá-lo a qualquer momento. No caso de vend,cessão ou mudança,assegure-se que o mesmo permanece com o aparecido para informar o novo proprietário sobre o funciona o sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurarça.

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

! A instalacao deve ser realizada segudo estas instruções e por pessoal profissional qualificado. Uma instalacao errada pode causar danos a pessoas, animais ou objectos.
! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posção de Normas em vigor. Devem ser observados os següentes requisitos:
- O local deve prever umsystema de descarga para o externo dos fumos de combustao, realizado mediante uma capa ou um ventilador eletrico que entre automaticamente em funcao cada vez que se acender o aparelho.

• Na cozinha deve havemulsystemquepossibiliteumfluxedar necessarioparaumacombustao regular.O fluxo de ar necessarioa combustao naodevesier inferiora 3m^3 /h parakWde potencia instalada.

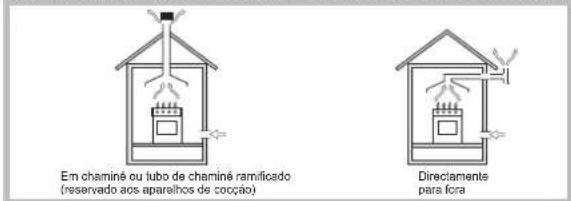

O Sistema pode ser realizado capturando o ar directamente desde a parte externa do edificio atraves de um tubo deleo menos 100cm^2 de seccaoutil que nao se entupa acidentalmente.

OutroSYSTEMaposivel,seria o de capturar o ar em forma indirecta,a partir de locais adjacentes que nao constituiam partes comuns do imóvel, ambientes com perigo de incência, nem quartos de dormir,que possuem um conduito de ventilação comunicadora com a parte extema.

• Uma'utilisation intensa e prolongada do aparecido pode precisar de arejamento adicional como, por exemplo, a abertura de uma janela ou umsystema mais eficaz,umentando a potência de aspiração mecânia, se ja existente.
• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibitem o escoamento para baixo dos eventuales escapes de gás. Portanto os cilindros de GLP, mesmo vexios ou parcialmente cheiros, não devem ser instalados nem guardados em lugarares ou não a;nvel mais baixo do que o solo (caves etc.). É Opportunity deleir na cozinha apenas o cilindro sentido uso;

colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chamínes, esquentadores etc.) capazes de chegar a temperatas superfiores a 50^ .

PT

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguiñes regras:

• Os moveris situados ao lado, com alta superior aquela do plano de trabalho, devem ser situados ao menos 200mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dosproprios exaustores e, em todo o caso, a uma distança minima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes a capa em uma alta minima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de uma prateleira, esta devera estar pelo menos a 700 mm do plano de trabalho.

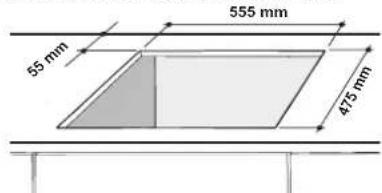

• O não do mover devera ter as medias indicadas na figura.
  Há ganchos prendedes que possibilham prender o plano sobre um top desde 20 até 40~mm de espessura Para prender bem o plano é aconselhovel utilizes todos os ganchos que houver.

Antes da instalacao, retire as grelhas e os queimadores do plano de cozedura e vire-os, prestando atencao para nao danificar os termopares e as velas.

Aplique os vedantes fornecidos com o aparelho nos rebordos externos do plano de cozedura para impedir a passagem de ar, humidade e agua (ver figura).

Para uma aplicação correcta, assegues de que as superficies a sigilar está

limpas, secas e sem oleo/gordura.

Esquema para prender os ganchos

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre umorno de encaixar, é necessario inserir um painel de madeira como isolamento. O mesmo devera ser posicionado a uma distancia minima de 20mm da parte inferior do plano.

Ventilacao

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o fomo de maneira que apoie-se sobre das ripas de madeira, ou sobre uma tabua com uma abertura deleo menos 45× 560 mm. (veja as figuras).

No caso de instalacao sobre um forn o encaixar sem ventilacao forcad a
arrefecimento, para consentir uma adequaca ventilacao no interior do movel
devem ser asseguradas tomadas de ar de entrada e saida (veja as figuras).

Ligação électrique

Os planos equipados com cabo de alimentação deTRS polos são predispostos para o Functionamento com uma corrente alternada na tensão e a frequência de alimentação indica na placá de identificacao (situada na parte inferior do plano). A ligation à terra do cabo distinguise-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligation electrolytica do plano e a do forno precisam ser realizadas separadamente,cka por razoes de segurarlytica,sea para facitar um eventual remoçao do forno.

Ligação do cabo de fornecimento à rede electrica

Monte no cabo uma ficha em conformidade com as normas para a entrega indicaça na placac de identificacao.

No caso de uma ligation directa à rede, está necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3 mm. na dimenso certa para a carga e em conformidade com as normas em vigor (a ligation à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50^ a temperatura do ambiente.

I O pessoinalador é responsavel pela realização certa da ligação eletrica e da obediência das regras de segurança.

Antes de effetuar a ligation, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leiqisão;
• a tomada tenha a capacidade de suportar a energia de potência da boa, indica na placu de identificacao;

• a tensão de alimentação está entre os values da placá de identificacao;

• a tomada seja compativel com a ficha do aparelho. em caso contrario, substitua a tomada ou a ficha; não empregue extensoes nem tomadas multiplas.
  ! DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
  !O cabo não deve ser dobrado nem comprimido.
  ! O cabo deve ser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assistência Tecnica).
  ! A Empresa exime-se de qualquer responsabilitadse estas regras nao forearm obedecidas.

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente après ter controlado que o mesmo está regulado para o tipo de gás com o qual está alimentado. Em caso contrário, effectuar as operações indicadas no paragrafo "Adaptação a不同类型 típos de gás".

Em caso de alimentação com gás líquido de botija, utilizes reguladores de pressão em conformidade com as Normas Nacionalis em vigor.

! Para garantir um Functionamento seguro, uma utilização de energia apropriad e maior duração da aparemhagem, assegurar-se que a pressão de alimentação respeite os values indicados na tabela 1 "Caracteristicas dos queimadores e dos bicos".

Ligação com tubo rigido (cobre ou aço)

!A ligaçao doSYSTEMa de gás deve ser realizada de maneira a não provocar solicitacoes de nenhum@genero ao aparelho.

Na rampa de alimentação do aparelho há uma junta em "L" dirigível, cuja retenção é assegurada por uma guanência. Se for precisely girar a união está absolutamente necessário trocar a guanência de vedação (fornecida como aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilindrica.

Ligação com tubo flexivel de aço inoxidavel de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilindrica.
A instalaçãodestes tubosdeve sereffectuada de maneira que o seu comprimento, em condiçõesde maxima extensão, não sera mayor de 2.000 mm. quando aligaçãoestiver terminada, assegure-se de que o tubo metalico flexivel não entre emcontactocomasparteosóveis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarrientoes de retencion em conformidade com os regulamentosnationais em vigor.

Controle da vedação

Ao terminar a instalacao controlar a vedao de todas as juntasutilizing umasolucao de sabao e nuncauma chama.

Adaptação aos不同类型tipsodegás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), sera necessário trocar os bicos dos queimadores mediante as seguições operações:

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafasar os bicos'utilizando uma chave a tubo de 7mm , e substituções com aqueles apropriados para o novo tipo de gás (ver tabela 1 "Caracteristicas dos queimadores e dos bicos").

ARISTON

1. Monte outra vez as partes, realizando estas operacoes na ordem contraria.
2. No final da operação, troque a velha etiqueta de calibragem por outras corresponda ao novo tipo de gásutilizzato, que se encontrar nos outroscentros de assistência Tecnica.

Substituão dos injectores do queimador com "chamas duplas" independentes

1. Tirar as grehas e retiring os queimadores do seuis lugares. O queimador está formado por 2 partes separatas;
2. Desapertar os injectores utilizing uma chave de tubo de 7mm . O queimador interno tem um injector e o queimador externo tem dois (da mesma dimenso). Substituir os injectores pelos indicados para o novo tipo de gás (verabela 1);
3. Colocar no lugar todos os componente seguido as operações contrárias às da sequência citada acima;

Substituão dos bicos do queimador de tripla coroa

1. Retire as grelhas e extraia os queimadores das suas sedes. O queimador é composto por两大 partes separatadas (ver figuras);
2. Desenosque os bicos, utilizing uma chave de tubo de 7mm . Troque os bicos por outros adequados ao novo tipo de gás (ver aabela 1). Os dois bicos tem furosidenticos.
3. Volte a colocar todas as peças no lugar, realizando as operações na ordem contrária à acima aparecido.

• RegULAção do ar primário dos queimadores
  Os queimadores não necessitam de qualquer regulacao de ar primario.
• RegULAÇÃO dos minimos
• Colque a torneira na posicao de minimo;

1. Retire o selector e ajuste o parafuso de regulacao situado no interior ou ao lado da haste da torneira ate obter uma pequena chama regular.

2. Verifique se ao girar rapidamente o botao da posicao de maximo ate a de很小o, os queimadores nao se apagam.

3. Nos apareiros equipos com dispositivo de segurar (termopar), em caso de não funciona do dispositivo com os queimadores no minimo, aumente a capacidade dos propriços minimos mediante o parafuso de regulação.

4. Depois de realizar a regulacao, restabeleça os lacres situados nos 'bypass' com cera lacre ou materiais equivalentes.

5. No caso dos botões com regulação discreta e visualização por LED, posicao o botão na posção de minimo. Retire o botão e ajuste o parafuso de regulação que se encontra ao lado da vareta da torreira.

6. RegULAção dos-minimos do queimador DCDR com regulação discreta e visualização por LED:

7. Para a regulação da coroa externa, rode o botão no sentido contrário ao dos ponteiros do relógio às posicao de minimo;

8. Para a regulação do minimo da coroa interna, rode o botão no sentido dos ponteiros do relógio até à posicao de minimo;
9. Retire o botão e ajuste o parafuso de regulação ao lado da vareta da tomeira.

! No caso dos gases liguidos, o parafuso de regulacao deve ser atarraxado ate o fundo.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se achamos nosicos Centros de Assistência Tecnica.

! Se a pressão do gasagem para ser local de estender o estudo, é necessário instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionalis em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CE	Este aparecido é em conformidade com as seguições Direcitas da Comunidade Europeia: - 2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CE de 15/12/04 (Compatibility Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. - 2009/142/CE de 30/11/09 (Gás) e posteriores modificações - 2012/19/UE e posteriores modificações.
CONCEPÇÃO ECOLOGICA	Regulamento UE no. 66/2014 integrado a Direciva 2009/125/CE. Regulamento EN 30-2-1

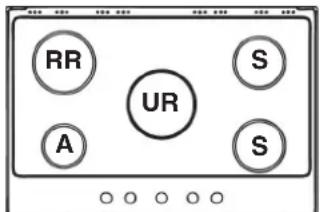

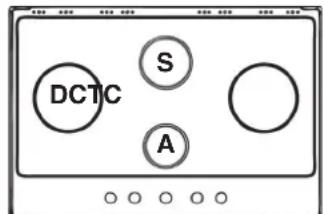

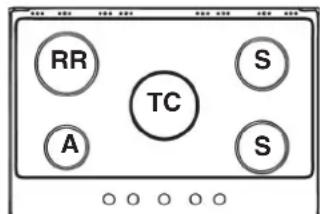

\section*{Caracteristicas dos queimadores e bicos}

Tabela 1			Gás liquefeito					Gás natural
Queimador	Diámetro (mm)	Potência tírmica kW (p.c.s.*) Reduz.	Potenza termica kW (p.c.s.*) Nomin.	By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacid.* (g/h)		Potência tírmica kW (p.c.s.*) Nomin.	Bico 1/100 (mm)	Capacid.* (l/h)
						***	**
Rápido Reduz. (RR)	100	0.70	2.60	39	80	189	186	2.60	122(H3)	248
Semi Rápido (S)	75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Auxiliar (A)	55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Coroa Tripla (TC)	130	1.50	3.30	61	65x2	240	236	3.60	103x2	343
Ultra Rapido (UR)	100	0.70	3.40	39	91	247	243	3.40	138(H3)	324
Chama Duplas (DCDR Internal) (2)	36	0.40	0.90	28	44	65	64	0.90	74	86
Chama Duplas (DCDR Externo) 2 bicos (2)	130	1.50	4.10	61	70x2	298	293	4.10	110x2	390
Pressões de alimentação	Nominal (mbar) Minima (mbar) Mâxima (mbar)					28-30	37	20
						20	25	17
						35	45	25

(2) Apenas para DCDR de duplo commande
A 15°C e 1013,25 mbars-gás seco
* Propano P.C.S. = 50,37 MJ/Kg.
*** Butano P.C.S. = 49,47 MJ/Kg.
Natural P.C.S. = 37,78 MJ/m³

PKL 752 IX/HA PKL 741 D2/T/IX/HA

PKL 752 T/IX/HA
PKL 751 T/IX/HA
PKLL 751 T/IX/HA
PKL 752 T/EX/HA

Inicio e uso

! Em cada selector está indicada a posicao do queimador de gás correspondente.

Os planos de cozedura a gás está equipados com regulação discreta da potência, que permitte regular com precisão a chama em 5 niveis发展目标. Graças a esteSYSTEMA, com os planos a gás também sera possivel obter sempre osleasedresultados para cada receita,uma vezquea identificacao do niven de potencia ideal para cada tipo de cozedura sera mais fácil e precisa.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira:

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fosforo ou acendedor automatico, pressione e faça girar o selector escolhido no sentido anti-horário até a posicao de maior potência.

Nos modelos dotados de dispositivo de segurar, é necessário manter cerca de 2-3segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, pressionar e girar o selector correspondente no sentido anti-horário até a posicao de maior potencia.

! Se apagar-se acidentalmente a chama do queimador feche o botão de commando e tente acender novamente somente antes um minuto no minimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “ ”) na direção hora até que se apague.

Regulação discreta da chama

O queimador selecionado pode ser regulado atraves do botao, em 5 niveis differs de potencia.

Para passar de um niven para outro, basta rodar o botao ate ao niven selecionado.

A passagem de um nivel para outro é assinalada por um clique.

A visualização do nível selecionado ocorrê atraves do símbolo correspondente (simp Bolos

01.6) e nos planos equipados com display, (5 = potência maxima; 1 = potência minima).

O Sistema garanthe uma perfeita regulaçao da chama e permite obter o mesmo resultado de cozedura, identificando mais fácilmente o nivel de potencia desejado.

O queimador com "duplaschasas"

Este queimador a gás é constituído por bois fogos concentricos, que podefuncionar juntos ou de maneira independente (apenas em caso de duplo comando).

Como o queimador está equipado com um dispositivo de segurar, é necessário manter o botão pressionado cerca de 2-3 segundos às que aqueça o dispositivo que mantém a chama automaticamente acesa.

Duplo commande:

Cada coroa que compoe o queimador tem um botao de commando: o botao indicado pelo simbolo controla a coroa externa; o botao indicado pelo simbolo controla coroa interna.

PT

Para acender a coroa que deseja, pressione e rode no sentido dos ponteiros do relógio o botão correspondente até a posção de potência maxima

Para usar o queimador de chama dupla da melhor maneira, nunca regule a coroa interna para o minimo e, ao mesmo tempo, a externa para o maior.

Conselhos práticos para'utilisation dos queimadores

Para obter a maxima performance é bom lemarar-se do seguinto:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapasssem o fundodos recipientes.
• Utilize sempre recipientes de fundo chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador	Ø Diámetro Recipientes (cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Coroa Tripla (TC)	24 - 26
Ultra Rápido (UR)	24 - 26
Chamas Duplas (DCDR Interno)	10 - 14
Chamas Duplas (DCDR Exerno)	26 - 28

! Nos modelos equipados com grelha de redução, a mesmadeer serutilizada semente para o queimador Chamas Duplas Interno (DCDR Interno) quando se utilizesrecipientes de diametro inferior a 12 cm.

Para identificar o tipo de queimador, consulutar os desenhospresentados no paragrafo "Caracteristicas dos queimadores e dos bicos".

• Para a maior estabilitadte, verifie que os suportes dos recipientes de cozedura está poscionados corretamente e se cada recipiente está centrado no queimador.
• Verifique se as pegas dos recipientes de cozedura está alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posizione as pegas dos recipientes de cozedura de modo que não se projetem para fora do lado dianteiro do plano de cozedura.

O aspecto mais variavel em temos de estabilitadedeas panelas depende na maior das vezes da propria panela (ou do seu posicionamento durante o uso). Panelas bem equibradas, com fundo plano, centradas no queimador e com

as pegas alinhadas com uma das linhas da grelha.Oferecem obviamente a maxima estabilitadde.

Precauções e conselhos

! Este aparelho foi projecto e fabricado em conformidade com as normas internacionais de segurar. Estas advertencias são fornecidas por razões de segurar e devem ser lidas com atenção.

• Ha somente em outros modelos.

PT

Segurarca geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• Para os apareiros a gás funcioneim correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicaoamento" no momento da instalacao".
• As instruções são validas somente para os paises de destino para os quais os SYMBOLOS constam no livrete e na placá de identificacao do aparecido.
• Este aparecido foi concebido para'utilisation de tipo não profissional no ambito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigo doxo exo a chuva e temporais.
• Não toque na boaina se estiver descalço, ou se as suas mões ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrente. Qualquer outras uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigo. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irracoáveis.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes doorno.
• Não tape as abertas de ventilação e de eliminação de calor.
• Assegure-se sempre que os selectores estejam na posicao 一 ^ 一 ^ 一 quando não estiver a utiliser o aparelho.
• Não puxe pelo cabo para deslagar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede eletrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Tecnica (veja a Assistência Tecnica).
• Certifque-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para fazer batidas acidentais.
• Não feche a tampa de vidro (se presente) com os queimadores ou a chapa eletrica não estiverem quentes.
• Não deixe acesa a chapa eletrica sem panelas.
• Não utilize panelas instâveis ou deformadas.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensordais ou mentalais, por pessoas inexperientes ou que não tenham familiaridade com o produits, a não ser quecka sera vigiadas por uma persona responsavelela sua segurarca ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Não permitta que ascriçanas brinquem com o aparelho.
• O aparecido não é destinado a ser colocado em acontecimiento por meio de um temporizador externo ou por umsystema de commando à distança分开.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/UE referente à gestão de resíduos de aparelhos electricos e electrónicos (RAEE), prévê que os electrodométricos não devem ser escoados no fluxo normal dos resíduos solidos urbanos. Os aparelhos desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciais danos para a saude humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obrigatoriédade de recôna separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacaoreferente ao local aproprioado onde devem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhoar os seu alimentos emANELas ou caçarolas fechadas com tampas bem ajustadas e uso o-minimo de agua possivel. Cozinhoar com a tampa aberta,aumentará,aumentará ortemente oconsumo de energia.
• Usar exclusivamente panelas e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é dua vezes mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Antes de realizar qualquer operacao, deslige o aparelho da alimentacionelectrica.

Limpar a superficie da plac

• Todas as partes de esmaltadas e devidro, devem ser limpas com agua quente e uma solucao neutra.
• As superficies em aço inoxidável podem ficar manchadas por água calçária ou detergentes agressivos, se ficarem em contacto com"These durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) delve ser limpo antes que seque.
• Limpe com agua quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produits de limpeza espécíficos para superficies de aço inoxidavel.
• Limpe o aço inoxidável apenas com um pano macio ou com uma esponja.
• Não utilize produits abrasivos ou corrosivos, produits de limpeza à base de cloro, ou esfregões da louça.
• Não utilize aparelhos de limpeza a vapor.
• Não utilizeirosinflamáveis.
• Não deixe substancias acidas ou alcalinas, tais como vinagre, mostarda, sal, acçucar ou sumo de limão, sobre a placá de fogão.

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com uma esponja.
• Grelhas, tampas dos queimadores e queimadores, poder ser retirados para limpeza.
• Limpe-osmanualmente com agua quente e detergente não abrasivo,removendo quaisquer resíduos de alimentos e verificando se nenhum dos orificios do queimador está entupido.
• Enxague e seque.
• Torne a colocar os queimadores e as tampas corretamente nos respetivos locais.
• Quando tomar a colocar as grelhas, certifique-se de que a area onde assentam a panelas está alinhada com o queimador.
• Os modelos equipados com isqueiroétrico e disposítivo de segurança, exigem uma limpeza mais aprofundada da extremidade do acendedor para garantir uma operação correta. Verifique estas partes frequentemente e, se necessário, limpe-as com um pano humido. Quaisquer restos de alimentos devem ser retrados com um palito ou uma agulha.

! Para fazer danIFICar o isqueiroétrico, não o utilize quando os queimadores não estiverem instalados.

! Para limpar a superficie do plano não é necessario remover as grelhas. Gracias ao Sistema de suporte, basta levantar as grelhas e segura-las ou roda-las até as apoiar num suporte posterior.

Tenha atençao para nao apoiar as grehas quentes sobre a tampa em vidro (se presente), para fazer que as borrachas no vidro fiquem danificadas.

Dicas de limpeza para os planos com o logo Diamond® Clean

Para remover todos os típos de manchas limpe aplas com um pano macio humedecido em agua quente.

Para um maior grau de sujidade, recomendamos o uso de detergente comum para pratos, combinado com um pano humedecido em agua quente, garantindo um resultado de limpeza perfeito.

! É proibida a'utilização de detergentes mais agressivos e esponjas asperas que possam danificar de forma irreversível o tratamento especial de proteção, causando a formação de manchas irremovíveis.

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a tomeira mesma.

!Esta operação deve ser efectuada por um专业技术o autorizzato nel fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência Tecnica, vejanos o que é possivel fazer. Antes de mais nada, verifique que não Hajia interruptções nas redes de alimentação de gás e electricidade, especialmente se as tomeiras do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Estado entupidos os furos de saída do gás do queimador.
• Estão instalados correctamente todos os componentes moveris que compoem o queimador.
• Ha correntes de ar nas proximidades do plano.

A chama não permanece acesa nas versões com segurarça.

Foi controlo se:

• O botão não FOi premido até o fundo.
• Não foi mantido premido até o fundo o botão durante um tempo sufiente para activar o disposicao de segurar.
• Estão entupidos os furos de fazer do gás em correpondência ao disposítivo de segurar.

O queimador em posicao de minimo nao permanece aceso.

Foi controlo se:

• Estão entupidos os furos de saída do gás.
• Ha correntes de ar nas proximidades do plano.
• A regulação do minimum não está correct.

Os recipientes são instáveis.

Foi controlo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa eletrica.
• As grades foram invertidas.

BE

Installation
