BEDIENUNGSANLEITUNG PKL 752 UIXHA HOTPOINT-ARISTON

Bedierungsanleitung,2

Hinweise,5

Kundendienst,8

Beschreibung Ihres Gerätes,10

Installation,48

Inbetriebsetzung und Gebrauch,53

Vorsichtsmaßregeln und Hinweise,54

Reinigung und Pflege,54

Störungen und Abhilfe,55

BE

Nederlands

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

ZUR BEACHTUNG: Bei Gebrauch wird these Gerät und alle zugänglichen Teile sehr heißt. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu playen. Reinigung- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführten werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser loschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen halten.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursichen.

NL BE

Belangrijk

Geben SieitteFolgendesan:

• die Fehlerart
  das Gerätemodell (Mod.)
• die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

NL

BE

Service

U moet doorgeven:

Beschreibung Ihres Gerätes

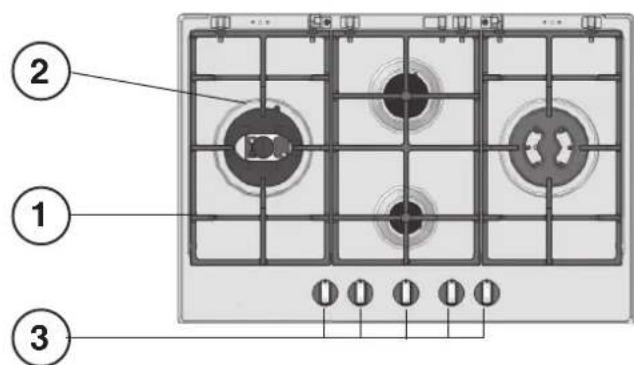

Geräteansicht

1. KOCHMULDENROSTE
2. GASBRENNER
3. Reglerknöpf für GASBRENNER

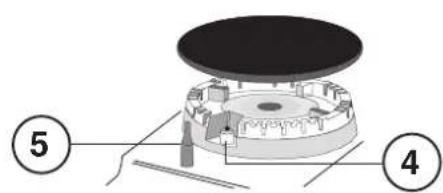

4. GASBRENNER-ZUNDKERZE*
5. SICHERHEITSVORRICHUNG*

GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
- Reglerknöpf für GASBRENNER : zur Regulierung der Flamme.
- GASBRENNER-ZündKERZE: zur automatischen Zündung des gewählten Brenners.
- SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flammme unversehens erlösen solte und unterbricht automatisch die Gaszufahr.

Installazione

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rate ziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Mochlichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
! Die Kochmulden sind werkseitig für den Betrieb mit Erdgas Kategorie II2E+3+ eingestellt (siehe Typenschild und Gaseinstellungsschild des Gerätes).

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jege unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Geratarf nur in ständig belufteten,und gemäß den national gultigen Normen und Vorschriften entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen,müssen gegeben sein:

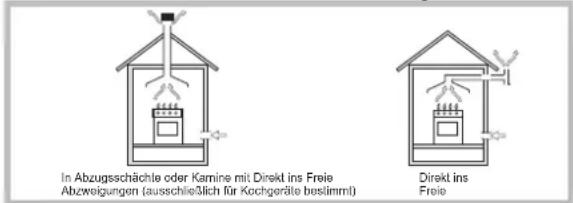

- Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belüfungssystem ausgestellt sein. Das erforderliche Luftvolumen darf 2 m³/h pro kW der installierten Leistung nicht unterschreiben.

Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm^2 verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlafzimmer handeln darf.

• Eine intensive, lang anhaltende Nutzung des Geräts kann eine zusätzliche Luftung erforderlich machen, beispissewe das Öffnen eines Fensters oder Herstellung eines stärkeren Luftzugs durch Erhöhen der Leistung der mechanischen Absaugung, sofern eine solche vorhanden ist.

• Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsoffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unterhin abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenen. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50^ bewirken konnen, ausgesetzt wird.

Einbau

Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 200 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren undzar in einem Abstand von mindestens 650~mm (siehe Abbildung).
  Die an die Dunstabzugshaube angrenzenden Hängeschranke sind in einem Abstand von mindestens 420mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700~mm bestehen.

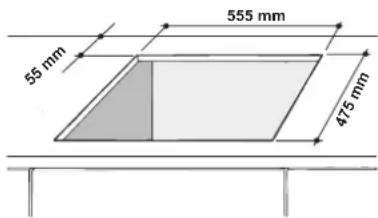

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollenn samtliche zur Verfügung stehenden Haken verwendet werden.

Nehmen Sie vor der Installation die Roste und Brenner vom Kochfeld ab und drehen Sie es um. Achten Sie darauf, die Thermoelemente und Zündkerzen nicht zu beschädigen.

Bringen Sie die mitgelieferte Dichtung rund um den Rand des Kochfeldes an. Damit wird verhindert, dass Luft, Feuchtigkeit und Wasser eindringen konnen (siehe Abbildung).

Achten Sie darauf, dass die Flächen auf die die Dichtung aufgebracht wird,

sauber, trocken und frei von Fetten/Ölen sind.

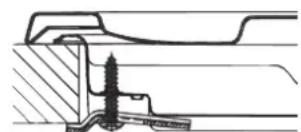

Haken-Befestigungsschema

Position der Haken fur Position der Haken fur

Arbeitsplatten H=20mm

Arbeitsplatten H=30mm

Vorne

Position der Haken fur Hinten

Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmeldenunterseite eingehalten werden.

Belüftung

Um eine einwandfrei Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügt (siehe Abbildungen).

Bei Installation über einem Einbaubackofen ohne Kühlsystem-Zwangsbelüftung müssen Ab- und Zuluftöffnungen vorgesehen werden, um eine geeignete Belüfung im Innem des Umbauschranks zu gewährleisten (siehe Abbildungen).

Elektrøanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wir die Kochmulde

über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüberstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschädigten Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemänen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher, dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Soltte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.

!Netzkel und Steckdose müssen bei installmentem Gerät weniger zugänglich sein.
! Das Netzkabelarfichtgebogenodereingklemmtwerden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtne jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenen.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Soltte dem nicht so sein, dann befolgen Sieitte die Anleitungen des Abschnitts "Anpassung an die verschiedene Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind nomgerechte Druckmesser zu verwenden.

Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres
• oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn zu installieren.

BE

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerat keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussrück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Muss das Anschlussrück verdrecht (in eine andere Richtung gedreht) werden, ist es absoluterlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schlauchen mit hermetischen Wänden

Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schlauche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der Inox-Schauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle eingedrück wird.

! Verwenden Sie ausschließlich Schlüche und Dichtringe, die den jeweilig gultigen inländischen Normen entsprechen.

Kontrolle auf Dichttheit

! Nach Abschluss der Installationsarbeiten überprüfen Sieitte alle Anschlussauf Dichteit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedene Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab undziehen die Brenner aus ihren Sitzenhereus.
2. Schrauben Sie die Düssen mit Hilfe eines 7 mm Steckschlüssels ab und 19 ersetzen Sie sie durch die entsprechenden Düssen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düssen").
3. Setzen Sie sãmtliche Teile in umgekehrer Reihenfolge wieder ein.
4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestellten Gasart.

Austausch der Düsen bei Brennern mit unabhängiger "Doppelflamme"

1. Die Kochflächenroste abnehmen und die Brenner aus ihren Sitzen herausnehmer. Die Brenner bestehen aus zweieparaten Teilen (siehe Abbildungen);
2. Die Dusen unter Zuhilfenahme eines 7 mm Steckschlüssels ausschrauben. Der innere Brenner verfügt über eine Duse, der äußere Brenner dagegen über zwei (derselben Abmessung). Tauschen Sie die Dusen gegen die für die neue Gasart geeigneten Dusen (siehe Tabelle 1) aus.
3. Alle Teile in umgekehrer Reihenfolge wieder einsetzen.

Austausch der Düsen des Brenner mit Dreifachkrone

1. Die Kochfeldroste abnehmen und die Brenner aus ihren Sitzen herausnahmen. Die Brenner bestehen aus zweieparaten Teilen (siehe Abbildungen);
2. Die Dusen unter Zuhilfenahme eines 7 mm Steckschlüssels ausschrauben. Tauschen Sie die Dusen gegen die für die neue Gasart geeigneten Dusen (siehe Tabelle 1) aus. Die beiden Dusen haben die gleiche Bohrung.
3. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

• Einstellung der Brenner-Primäreluft
  An den Brennem ist keine Primärelfunteinstellung erforderlich.
• Minimumeinstellung
• Drehen Sie den Brenner auf Minimum;

1. Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innern oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine petite, gleichmäßige Flamine erreicht wird.

2. Vergewistern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.

3. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschaube) erhöht werden.
4. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern.
5. Bei Stufenreglerknopfen und LED-Anzeige den Reglerknopf auf Minimum stellen, dann den Knopf abnehmer und die darüber der Hahnstange befindliche Einstellschraube regulieren.

6. Einstellung der Mindestregelung des Brenners DCDR mit Stufeneinstellung und LED-Anzeige:

7. zur Einstellung des äußerten Flammenkranzes den Einstellknopf nach links bis zur Mindestposition drehen;

8. zur Einstellung des inneren Flammenkranzes den Einstellknopf nach rechts bis zur Mindestposition drehen;
9. den Einstellknopf abziehen und die darüber der Hahnstange befindliche Einstellschraube regulieren;

! Bei Flüssiggasen muss die Einstellschaube gaz angezogen werden.

! Ersetzen Sie anschließlich das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unsere Kundendienstzentren erhältlich).
! Soltte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Nomen und Vorschriften) installiert werden.

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EG vom 15/12/04 (elektramagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/EG vom 30.11.09 und nachfolgenden Änderungen. - 2012/19/EU und nachfolgenden Änderunge.
ECODESIGN	EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU. EN 30-2-1Richtlinie

BE

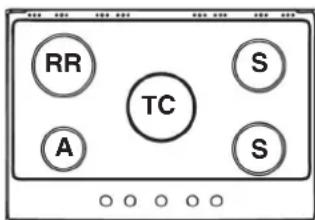

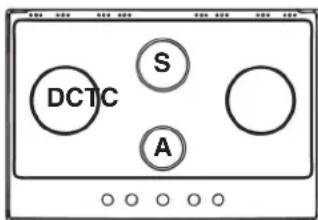

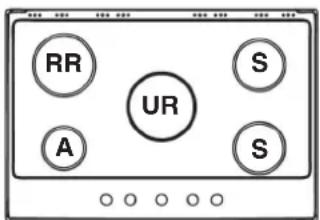

Merkmale der Brenner und Dusen

Tabelle 1			Erdgas					Flüssigas
Brenner Durch-	messer(mm)	Wärme-leistung kW(p.c.s.*)Reduz.	Puisance thermique kW(p.c.s.*)Nominal	By-pass1/100(mm)	Düse1/100(mm)	Menge*(g/h)Butan Propan G2		Düse1/100(mm)	Wärme-leistung kW(p.c.s.*)Nominal	Menge*(l/h)	Wärme-leistung kW(p.c.s.*)Nominal	Menge*(l/h)G25
Reduzierter Starkbrenner (RR)	100	0.70	2.60	39	80	189	186	122(H3)	2.60	248	2.60	288
Mittelstarker Brenner (S)	75	0.40	1.65	28	64	120	118	96(Z)	1.65	157	1.65	183
Hilfsbrenner (A)	55	0.40	1.00	28	50	73	71	79(6)	1.00	95	1.00	111
Drei Flammenkranze (TC)	130	1.50	3.30	61	65x2	240	236	103x2	3.60	343	3.30	365
Schnellbrenner (UR)	100	0.70	3.40	39	91	247	243	138(H3)	3.40	324	3.40	376
Doppelflammen(DCDR Innen) (2)	36	0.40	0.90	28	44	65	64	74	0.90	86	0.90	100
Doppelflammen(DCDR Außen)2 Düssen (2)	130	1.50	4.10	61	70x2	298	293	110x2	4.10	390	4.10	454
Versorgungs-druck	Nominale (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201525		251530

(2) Nur fur DCDR mit zwei Reglerknopfen
* Bie 15^ und 1013,25 mbar-Trockengas
Propangas oberer Heizwert = 50,37 MJ/
Butan oberer Heizwert = 49,47MJ / kg
Erdgas G20 oberer Heizwert = 37,78 MJ/m³
Erdgas G25 oberer Heizwert = 32,49MJ / m^3

PKL 752 IX/HA PKL 741 D2/T/IX/HA

PKL 752 T/IX/HA
PKL 751 T/IX/HA
PKLL 751 T/IX/HA
PKL 752 T/EX/HA

Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennneichnet, welcher Gasflamme er entspricht.

Gas-Kochmulen sind mit einer Stufenregelung ausgestattet, mit der die Flamme prazise auf 5 Stufen eingestellt werden kann. Dank these Systems wird auch mit Gas-Kochmulen immer das gleiche Garergebnis für jedem Rezept erzielt, da die optimale Garstufe für das gewünschte Rezept einfach und prazise eingestellt werden kann.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

AUS

Maximum

Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entspruchenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennem muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heißt wird.

Es genugtathamich,aufdenReglerknopfzdruckenundihanndgleichzeitinachlinkszdrehen.DieherbeierzeugtenFunkenbewirkendieZundungdesBrenners.Nach derZundungderFlammeistnocheinausreichenderDruckaufdenReglerknopbehizubehalten，umdieAktivierungderSicherheitsvorrichtungzubewirken.

! Sollte der Brenner ungewollerweise erlösen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzünden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("●") gedreht.

Stufeneinstellung der Flamme

Der gewünschte Brenner kann mit dem Einstellknopf auf 5 verschiedene Leistungsstufen eingestellt werden.

Zum Wechseln von einer Stufe zur nachsten, braucht nur der Knopf in die entsprechende Richtung gestellt zu werden. Ein Klickgeräusch zeigt den Wechsel von einer auf die andere Stufe an.

Die Anzeige der Stufe erfolgt mittels entsprechendem Symbol (Symbole

und bei Kochmulen mit Display mittels LEDs (5 = max. Leistung; 1 = min. Leistung). Das System garantiert eine perfekte Einstellung der Flamme und ermöglicht so ein immer gleichbleibendes Garergebnis, da die verschiedene Leistungsstufen ganz leicht erfasst werden konnen.

Brenner mit "Doppelflammenkranz"

Dieser Gasbrenner ist aus zwei konzentrischen Feuerstellen gebildet, die unabhängig voneinander, oder auch zusammen in Betrieb genommen werden konnen (nur bei doppeltem Einstellknopf).

Da der Brenner mit einer Sicherheitsvorrichtung ausgestattet ist, muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Sicherheitsvorrichtung, dank derer die Flamme automatisch gezündet wird und eingeschaltet bleibt, hei wird.

Doppelter Einstellknopf:

Jeder Flammenkranz, aus denen der Brenner gebildet ist, verfügt über einen eigenen Reglerknopf:

Der mit dem Symbol gewinnzeichne Reglerknopf steuert den äußerten Flammenkranz;

Der mit dem Symbol! getinnzeichene Reglerkopf steuert den inneren Flammenkranz.

Zur Zündung eines jeder Flammenkranzes drücken Sie den entsprechenden Reglerknopf und drehen ihn dann gegen den Uhrzeigersinn bis auf maximale

Einstellung

Zum optimalen Einsatz des Brenners mit Doppelkrone sollen niemals gleichzeitig die Innenkrone auf Minimum und die Außenkrone auf Maximum eingestellt werden.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgroße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Brenner	Ø Kochgeschirrdurchmesser (cm)
Reduzierter Starkbrenner (RR)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14
Drei Flammenkranze (TC)	24 - 26
Schnellbrenner (UR)	24 - 26
Doppelflammen (DCDR Innen)	10 - 14
Doppelflammen (DCDR Außen)	26 - 28

! Einige Modèle sind mit einem Reduzierung bestückt. Verwenden Sie diesen nur für den internen Doppelflammenkranz-Brenner (DCDRinnen), wenn Kochgeschirr mit einem Durchmesser von weniger als 12 cm darauf gestellt wird.

Zur Erkennung des Brennertypes verweisen wir auf die im Abschnitt „Eigenschaften der Brenner und Düsen" befindlichen Abbildungen.

• Um die hochstmögliche Stabilität zu gewährleisten muss sichergestellt werden, dass die Kochgefäß-Aufnahmen richtig positioniert sind und dass jeder des Gefäß sich zentral über dem Brenner befindet.
• Sicherstellen, dass die Griffe der Kochgefasse mit einer der Auflagestangen der Kochgefäll-Aufnahme gefluchtet ist.
• Die Griffe der Kochgefaße so positionieren, dass sie nicht über den vorderen Rand des Kochfelds hinausragen.

Die veränderliche Stabilität eines Topfs ist mein vom Topf selbst abhängig (bzw. davon, wie er während des Gebrauchs aufgestellt wird). In einwandfreiem Gleichgewicht zentral über dem Brenner stehende Töppe mit flachem Boden und

mit einer der Leisten des Gitters gefluchteten Griffen bietet zweifellos die hochste Stabilität.

• Nur bei einigen Modellen.

BE

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geleifert und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbauer gerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäß Belüfung um einen einwandfrei Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unweltern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fülßen und auch nicht, wenn Sie barfuß sind.
• Das Geratarfurdur von Erwachsenenund gemafden Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen.Der Hersteller haftet nicht fur eventuelle, durch unsachgemaffen, falschen oder unangemessenen Gebrauch verursache Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
• Die zur Belüfung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewisern Sie sich stets, dass sich die Reglerknöppe auf der Position " /^n " befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöpe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.
• Lassen Sie die Elektroplatteitte nicht eingeschaltet, wenn kein Kochgeschirr daraufeft.
• Gebrauchen SieitteibekeinunstabiesoderverformtesKochgeschirr.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.
Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

Kochen Sie ihre Nahrung in Töpfen und Pfannen mit passend geschlossenen Deckeln und verwenden Sie möglich nicht mehr Wasser. Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch.
- Verwenden Sie möglichst flache Töpe und Pfannen.
- Falls Sie etwas kochen, dass eine längerere Zeit benötigt, ist es angebracht wenn Sie ein Schnellkochtopf benutzen, welche zweimal so schnell ist und ein drittel der Energie spart.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Kochfeld-oberfläche reinigen

• Alle Bauteile aus Emaiie und Glas sind mit warmem Wasser und Neutralreiniger zu reinigen.
• Edelstahloberflächen können durch kalkhaltiges Wasser oder aggressive Reinigungsmittel verschmutzt werden, wenn diese zu lang miteinander in Kontakt sind. Jegliche verschütteten Lebensmittel (Wasser, Soße, Kaffee usw.) müssen vor dem Antrocknen entfernrt werden.
• Reinigen Sie diese mit warmem Wasser und Neutralreiniger und trocknen Sie sie anschließend mit einem weichen Lappen oder Fensterleder ab. Entfernen Sie eingetrocknete Verschmutzungen mit besonderen Reinigern für Edelstahloberflächen.
• Reinigen Sie Edelstahl nur mit einem weichen Lappen oder Schwamm.
• Verwenden Sie keine Scheuermittel oder korrosiven Produkte, Reinigungsmittel auf Chlorbasis oder Topfreiniger.
• Verwenden Sie keine Dampfreiniger.
• Verwenden Sie keine entflammbaren Produkte.
• Belassen Sie keine säure- oder laugenhaltige Substanzen, wie z. B. Essig, Senf, Salz, Zucker oder Zitronensaat, auf dem Kochfeld.

Kochfeldteile reinigen

• Reinigen Bauteile aus Emaile und Glas nur mit einem weichen Lappen oder Schwamm.
• Gitter, Brennerdeckel und Gasbrenner können zur Reinigung ausgebaut werden.
• Reinigen Sie diese von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel. Entfernen Sie damit jegliche Lebensmittelrechte und prüfen Sie, ob Brenneröffnungen verstopt sind.
• Abspülen und abtrocknen.
• Bauen Sie die Gasbrenner und Brennerdeckel wieder korrekt in die entsprechenden Gehäuse ein.

• Stellen Sie beim Ersetzen der Gitter sichere, dass der Topfänderbereich mit dem Gasbrenner ausgerichtet ist.

• Bei Modellen mit elektrischen Zündsteckern und Sicherheitsvorrichtung muss das Steckerende sorgfältig gereinigt werden, um eine korrekte Funktion saferzustellen. Prufen Sie diese Bauteile halten und reinigen Sie sie ggf. mit einem feuchten Lappen. Festgebackene Speisereste müssen mit einem Zahnstocher oder einer Nadel entfert werden.
  ! Um eine Beschädigung der elektrischen Zündvorrichtung zu vermeiden, verwenden Sie diese nicht, wenn die Gasbrenner sich nicht in deren Gehäuse befinden.

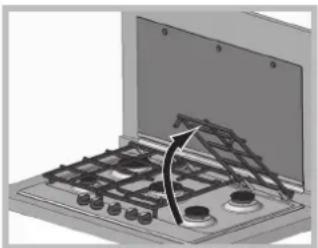

  ! Zur Reinigung der Fläche brauchen die Kochfeldroste nicht abgenommen zu werden. Dank des Halterungssystems können die Kochfeldroste einfach hochgehoben und gehalten oder bis zu einer rückseitigen Halterung gedreht werden.

Achten Sie darauf, dieHEYEN Roste nicht auf der Glasabdeckung (wennvorhanden) abzustellen,damit die Schutzgummis auf dem Glas nicht beschadigt werden.

Gute Ratschlage fuer die Reinigung fur Kochfelder mit dem Logo Diamond® Clean

Zur Entflammung jeglicher Art von Schmutz ist es ausreichend mit einem feinen Lappen, der mit warmen Wasser angefeucht, ist über das Kochfeld zu wischen.

Bei hartnackigerem Schmutz raten wir Ihnen, den Lappen mit einer Lage aus warmen Wasser und haushaltsübliches Spülmittel zu befeuchten, und damit über das Kochfeld zu wischen. Sie werden mit dem Ergebnis zufrieden sein.

! Die Verwendung von noch schärferen Reinigungsmitteln oder rauen Schwämmen ist nicht erlaubt, da diese die spezielle Schutzbeschäftichtigung unwiderruflich beschädigten können, was die Bildung von nicht mehr zu entfernenden Flecken und Schatten zur Folge hat.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lessen. In einem solchen Fall ist der Hahn auszutauschen.

! Diese Arbeitarf nur durch einen vom Hersteller anerkannten Techniker durchgefuhrt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordem, sollenen eine Kontrollen vorab durchgeführt werden. Vergewissem Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufahr ihrer Anlage besteht, vor allem, ob der Gashauptthahn auch aufgedreht wurde.

Der Brenner zündet bzw. halt die Flamine nicht.

Bitte kontrllieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstopt sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
  Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• der Reglerknopf auch bis zum Anschlag durchgehrückt wurde;
• der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglichen;
• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopt sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen verstopf sind;
• Durchzug in Kochmuldennähe besteht;
• das Minimum korrekt eingestellt ist.

Das Kochgeschirr steth nicht sicher.

Bitte kontrollieren Sie, ob:

• der Topf Boden auch vollständig eben ist;
• der Topf auch genau auf die Brennermitte gestellt wurde;
• die Kochmuldenroste vertauscht wurden.

NL

BE

Het installeren
