Producttype	Inbouw inductiekookplaat
Merk	Hotpoint-Ariston
Model	KIA 630 C (FR) S
Aantal kookzones	3
Totaal vermogen	6600 W
Vermogen kookzones	Linksachter: 1400 W; Rechtsachter: 3000 W (met booster 4000 W); Linksvoor: 2200 W
Boosterfunctie	Ja, op de rechter achterste kookzone (3000/4000 W), maximale duur 4 minuten
Programmeerder	Ja, van 1 tot 99 minuten per kookzone
Timer	Ja, tot 99 minuten
Bedieningsvergrendeling	Ja, met controlelampje
Pan detectie	Ja, elke kookzone detecteert de aanwezigheid van een geschikte pan
Automatische veiligheidsuitschakeling	Ja, na een maximale duur afhankelijk van het vermogensniveau (bijv.: niveau 5: 5 uur)
Bescherming tegen oververhitting	Ja, automatische uitschakeling en weergave van een code
Elektrische voeding	220-240 V 1+N ~ 50 Hz (eenfasig); mogelijkheid van 400 V 2+N, 220-240 V 3~, 400 V 3+N, 400 V 2+2N
Kookoppervlak	Vitrokeramisch
Onderhoud	Reinigen met een vochtige spons en speciaal vitrokeramisch reinigingsmiddel; gebruik een schraper voor ingebrand vuil
Kinderbeveiliging	Bedieningsvergrendeling
Demonstratiemodus	Ja, toegankelijk via toetscombinatie
Inbouwafmetingen (B x D)	Ongeveer 560 x 490 mm (schatting); raadpleeg het installatieschema
Gewicht	Ongeveer 8 kg (schatting)

Veelgestelde vragen - KIA 630 C (FR) S HOTPOINT-ARISTON

Hoe activeer ik de Boosterfunctie?

Om de Booster op de rechter achterste kookzone te activeren, druk op de Booster-toets (nummer 13). Het bijbehorende lampje gaat branden. Het vermogen stijgt naar 3000 W (of 4000 W afhankelijk van het model) gedurende maximaal 4 minuten. De booster stopt automatisch na deze tijd.

Hoe vergrendel ik de bediening om onbedoeld gebruik te voorkomen?

Druk op de Bedieningsvergrendeling-toets (nummer 11). Het lampje (nummer 12) gaat branden. Om te ontgrendelen, druk nogmaals enkele seconden op dezelfde toets tot het lampje uitgaat.

Wat te doen als een lampje op het bedieningspaneel knippert?

Een knipperend lampje kan duiden op: een ongeschikte pan, een te kleine diameter, of dat de pan is opgetild. Controleer of uw pan geschikt is voor inductie (ferromagnetisch) en of deze de kookzone goed bedekt.

Welke pannen gebruiken op een inductiekookplaat?

Gebruik pannen van gietijzer, geëmailleerd staal of speciaal inductie roestvrij staal. De bodem moet vlak en dik zijn. Test met een magneet: als deze blijft plakken, is de pan geschikt.

Hoe reinig ik de vitrokeramische kookplaat?

Voor dagelijks onderhoud, gebruik een vochtige spons en wrijf droog met een zachte doek. Voor hardnekkig vuil, breng een speciale vitrokeramische reiniger aan en schraap met een geschikte schraper. Gebruik nooit schuurpoeder of staalwol.

Wat betekenen de codes op het display?

Bij oververhitting toont het display een code met een knipperend cijfer. De kookplaat schakelt automatisch uit en wordt weer bruikbaar zodra de temperatuur daalt. Een weergave van '0' geeft de veiligheidsuitschakeling aan na een maximale gebruiksduur.

Hoe stel ik de timer in?

De kookplaat moet aan zijn. Druk meerdere keren op de Programmeerder-toets (nummer 8) tot het Timer-lampje (nummer 15) gaat branden. Selecteer de duur (1 tot 99 min) met de + en - toetsen, en bevestig met de L-toets. De afteltelling start.

Waarom schakelt de kookplaat automatisch uit tijdens het koken?

Dit kan komen door de veiligheidsschakelaar die de stroom uitschakelt na een maximale duur (bijv. 5 uur op niveau 5). Of door oververhitting van elektronische componenten. Laat in dat geval het apparaat afkoelen voordat u het weer inschakelt.

Wat zijn de basisinstallatievoorzorgsmaatregelen?

De installatie moet door een professional worden uitgevoerd. Houd een afstand van minimaal 40 mm tot verticale wanden aan, 20 mm tussen de uitsparing en de onderkast. Het werkblad moet bestand zijn tegen 100°C. Installeer niet boven een vaatwasser of koelkast.

Hoe ontgrendel ik de bediening als deze is geblokkeerd?

Druk op de Bedieningsvergrendeling-toets (nummer 11) gedurende enkele seconden tot het lampje (nummer 12) uitgaat. De bediening is dan ontgrendeld en u kunt de instellingen wijzigen.

GEBRUIKSAANWIJZING KIA 630 C (FR) S HOTPOINT-ARISTON

Beschrijving van het apparaat - Bedieningspaneel, 7

Installatie, 60

Starten en gebruik, 62

Voorzorgsmaatregelen en advies, 66

Onderhoud en verzorging, 67

Technische beschrijving van de modellen, 67

PL

Pools

Gebruiksaanwijzing

Kookplaat

Inhoudsopgave

• LET OP: Dit apparaat en de toegankelijke delen worden zeer heet tijdens het gebruik.
• Wees voorzichtig en vermijd contact met de verwarmingselementen.
• Houd kinderen jonger dan 8 jaar op afstand, tenzij ze voortdurend onder toezicht staan.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits ze onder adequaat toezicht staan of zijn geïnstrueerd over het veilige gebruik van het apparaat en zich bewust zijn van de gevaren. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht. LET OP: Een onbewaakte kookplaat met vet of olie kan gevaarlijk zijn en brand veroorzaken. Probeer NOOIT een vlam/brand met water te blussen, maar schakel het apparaat uit en bedek de vlam bijvoorbeeld met een deksel of een branddeken.
• LET OP: Brandgevaar: laat geen voorwerpen op de kookoppervlakken liggen.
• LET OP: Als het glaskeramische oppervlak gebarsten is, schakel het apparaat dan uit om de mogelijkheid van een elektrische schok te voorkomen. Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
• Het apparaat is niet bedoeld om te worden bediend met een externe timer of een afzonderlijk afstandsbedieningssysteem. Leg geen metalen voorwerpen (messen, lepels, deksels, enz.) op de kookplaat, omdat deze heet kunnen worden.
• Schakel na gebruik de kookplaat uit via de bediening en vertrouw niet op de pannendetector.
• LET OP: Dit apparaat en de bereikbare onderdelen worden tijdens het gebruik zeer heet.
• Zorg ervoor dat u de verwarmingselementen niet aanraakt.
• Zorg ervoor dat kinderen jonger dan 8 jaar niet in de buurt van het apparaat kunnen komen, tenzij onder constant toezicht.
• Dit apparaat mag alleen worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens, of zonder ervaring en kennis, mits ze onder adequaat toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. Reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.
• LET OP: Het kan gevaarlijk zijn om een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan.
• U moet NOOIT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.
• LET OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.
• LET OP: Als het oppervlak van de glaskeramische kookplaat gebarsten is, moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt.
• Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van de kookplaat.
• Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer of door een afstandsbedieningssysteem.
• Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de kookplaat, aangezien deze heet kunnen worden.
• Na het gebruik dient u de kookplaat uit te schakelen door middel van het bedieningsmechanisme en niet uitsluitend te vertrouwen op de pannensor.
• WAARSCHUWING: Het apparaat en de toegankelijke delen worden heet tijdens het gebruik.
• Wees voorzichtig en raak de verwarmingselementen niet aan.
• Kinderen jonger dan 8 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht van een volwassene staan.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met een gebrek aan ervaring of kennis, mits zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.
• WAARSCHUWING: Het onbeheerd achterlaten van vet of olie op de kookplaat kan gevaarlijk zijn en brand veroorzaken.
• Probeer NOOIT een vuur te blussen met water; schakel het apparaat uit en bedek de vlammen bijvoorbeeld met een deksel of een branddeken. WAARSCHUWING: Brandgevaar: laat geen voorwerpen op de kookplaat achter.
• WAARSCHUWING: Als het keramische glasoppervlak gebarsten is, schakel het apparaat dan uit om elektrische schokken te voorkomen.
• Gebruik nooit stoomreinigers of hogedrukreinigers om het apparaat te reinigen.
• Het apparaat is niet bedoeld om te worden bediend met een externe timer of een afstandsbedieningssysteem.
• Na gebruik moet u de kookplaat uitschakelen met de bedieningsknop, niet alleen vertrouwen op de pan-detectie.
• Plaats geen metalen voorwerpen (messen, lepels, deksels, enz.) op de plaat, omdat deze heet kunnen worden.

WAARSCHUWING: Dit apparaat en de toegankelijke onderdelen worden heet tijdens gebruik. Wees voorzichtig en raak de verwarmingselementen niet aan. Houd kinderen jonger dan 8 jaar uit de buurt van het apparaat, tenzij ze onder voortdurend toezicht staan. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden. WAARSCHUWING: Het is gevaarlijk om een kookplaat met olie of vet onbeheerd achter te laten, omdat dit tot brand kan leiden. Probeer een vlam of brand NOOIT met water te blussen. Haal eerst

de stekker uit het stopcontact en bedek de vlam met een deksel of een branddeken.

WAARSCHUWING: Brandgevaar: laat geen voorwerpen op de kookplaat liggen. WAARSCHUWING: Als het keramische oppervlak van de kookplaat barst, schakel het apparaat dan uit om elektrische schokken te voorkomen. - Gebruik nooit stoomreinigers of hogedrukreinigers om het apparaat te reinigen. - Het apparaat is niet bedoeld om te worden bediend met een externe timer of een afzonderlijk afstandsbedieningssysteem. Plaats geen metalen voorwerpen (messen, lepels, deksels, enz.) op de kookplaat, omdat deze heet kunnen worden. - Schakel de kookplaat na gebruik uit met de bedieningsknop en vertrouw niet op de pan-detectiesensor.

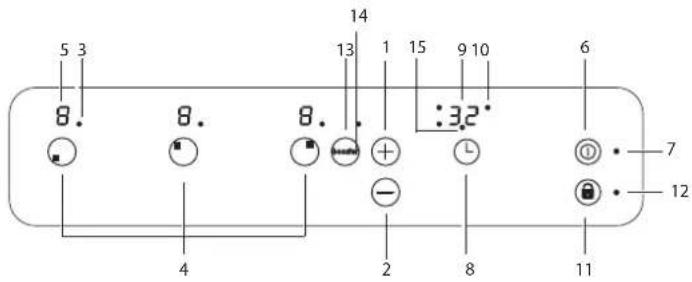

Beschrijving van het apparaat Bedieningspaneel

Het bedieningspaneel dat hier wordt beschreven en afgebeeld geldt alleen als voorbeeld: het is mogelijk dat het niet exact overeenkomt met het door u aangeschafte model.

1 Toets TOENAME VERMOGEN om de kookplaat aan te zetten en het vermogen ervan te regelen (zie Starten en gebruik). 2 Toets AFNAME VERMOGEN om het vermogen te regelen en de kookplaat uit te zetten (zie Starten en gebruik). 3 Controlelampje GESELECTEERD KOOKGEDEELTE geeft aan dat het betreffende kookgedeelte geselecteerd is en dat u het kunt regelen. 4 Toets SELECTEREN KOOKGEDEELTE om het gewenste kookgedeelte te selecteren. 5 Aanwijzer VERMOGEN: geeft het bereikte warmteniveau aan. 6 Toets ON/OFF voor het in- en uitschakelen van het apparaat. 7 Controlelampje ON/OFF: geeft aan of het apparaat in- of uitgeschakeld is. 8 Toets PROGRAMMERINGSTIMER om de programmering van de kookduur te regelen (zie Starten en gebruik). 9 Display PROGRAMMERINGSTIMER: toont de keuzes betreffende de programmering aan (zie Starten en gebruik). 10 Controlelampjes GEPROGRAMMEERD KOOKGEDEELTE: tonen de kookgedeeltes aan als u een programmering start (zie Starten en gebruik). 11 Toets BLOKKERING BEDIENINGSPANEEL om te voorkomen dat er ongewilde wijzigingen aan de regeling van het kookvlak worden uitgevoerd (zie Starten en gebruik). 12 Controlelampje BLOKKERING BEDIENINGSPANEEL: toont dat de blokkering van het bedieningspaneel heeft plaatsgevonden (zie Starten en gebruik). 13 BOOSTER toets om het extra vermogen van de kookzone in te schakelen (zie Starten en gebruik). 14 BOOSTER controlelampje, geeft aan dat het 'booster' extra vermogen actief is. 15 Controlelampje TIMER geeft aan dat de timer actief is.

! Dit product voldoet aan de eisen die gesteld worden door de Europese Richtlijn voor energiebesparing voor apparaten in de standby-stand.

Wanneer 2 minuten lang geen handelingen worden uitgevoerd, gaat het apparaat, na het uitgaan van de waarschuwingslampjes voor restwarmte en voor de ventilator (indien aanwezig), automatisch in de "off mode". Door op de ON/OFF toets te drukken, keert het apparaat weer terug in de operationele stand.

* Slechts op enkele modellen aanwezig.

!Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven. !Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies). !De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

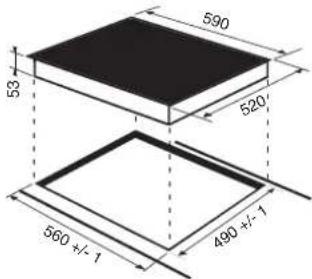

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• het keukenblad moet uit hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;
• Als de kookplaat boven een oven wordt geïnstalleerd, moet deze zijn voorzien van een geforceerd geventileerd afkoelingssysteem.
• Installeer de kookplaat nooit boven een afwasautomaat: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten.
• Naargelang het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

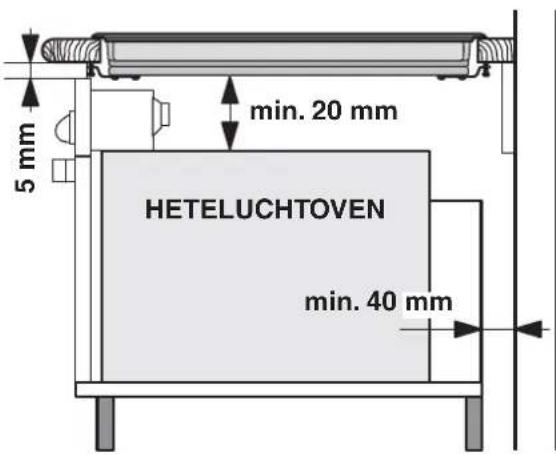

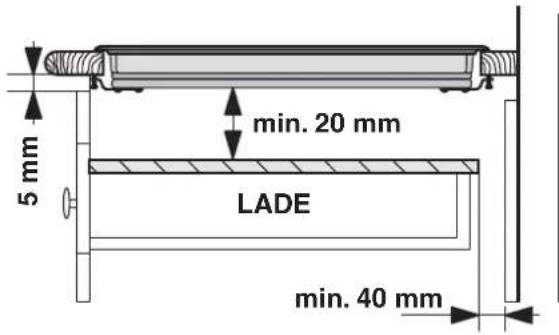

Ventilatie

Teneinde een correcte ventilatie te bereiken en een oververhitting van de oppervlakken rond het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

• een minimum afstand van 40 mm van de achterwand of van elk ander verticaal oppervlak;
• op zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.
• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.

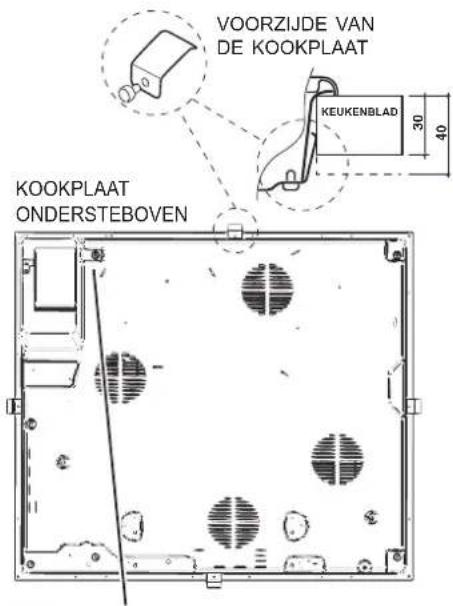

Bevestigen

Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd.

Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

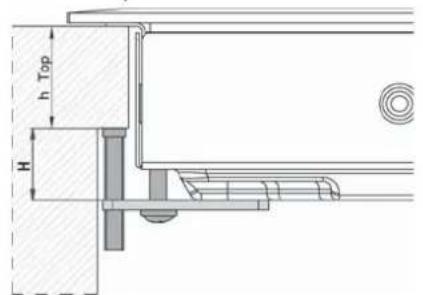

De lengte van de regelschroef van de bevestigingshaken moet op basis van de dikte van het keukenblad worden ingesteld voordat de haken worden gemonteerd:

• als de dikte 30 mm is: schroef 23 mm;
• als de dikte 40 mm is: schroef 13 mm.

Voor het bevestigen moet u als volgt te werk gaan:

1. Draai met korte, puntige schroeven de 4 centreringsklemmen vast in de openingen in het midden van elke zijde van het blad;
2. zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.
3. Voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst, moet u de 4 bevestigingshaken aan de onderste rand van de kookplaat vastschroeven met lange, puntige schroeven, net zolang tot het glas goed aan het blad vastzit.

! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven. ! Volgens de veiligheidsnormen mag er geen contact mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd. ! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel Draadverbindung
220-240V 1+N ~ 50 Hz	½N:L	½: geel/groen; N: de 2 blauwe draden samen L: bruin en zwart samen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende karakteristieken:

Spanningstype en netfrequentie

• 400V - 2+N ~ 50 Hz 220-240V 3~50Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Scheid de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequente	Elektrische kabel Draac	verbinding
400V - 2+N ~ 50 Hz	N L1 L2	: geel/groen; N: de 2 blauwe draden samen L1: zwart L2: bruin
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz	N L1 L2	: geel/groen; N1: blauw N2: blauw L1: zwart L2: bruin

Het aansluiten van de voedingskabel aan het elektrische net

Bij een rechtstreekse aansluiting op het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

• de contactdoos geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• de contactdoos en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten de elektrische kabel en de contactdoos gemakkelijk te bereiken zijn.

! De kabel mag niet gebogen of samengedrukt worden. ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen.

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

! Verwijder of vervang de voedingskabel voor geen enkele reden. De eventuele verwijdering of vervanging doet de garantie en de CE-markering vervallen. INDESIT kan niet aansprakelijk worden gesteld voor ongelukken of schade die het resultaat zijn van de vervanging/verwijdering van de originele voedingskabel. De vervanging met een origineel onderdeel is alleen toegestaan indien uitgevoerd door een erkende INDESIT-technicus.

! De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zijn dat u een rubbergeur ruikt. Deze zal echter snel wegtrekken.

! Als de kookplaat elektrisch wordt aangesloten hoort u na enkele seconden een kort geluidssignaal afgaan. Alleen dan kunt u de kookplaat aanzetten.

Geluiden normale werking kookplaat:

• Zoemen: geluid geproduceerd door het trillen van de metalen onderdelen waarvan de inductor en de pan zijn gemaakt, en gevormd door het elektromagnetische veld dat noodzakelijk is voor de verwarming. Dit neemt toe bij het toenemen van het vermogen van de inductor.
• Zacht fluiten: dit hoort u als een lege pan op de kookplaat wordt gezet. Het geluid verdwijnt zodra u voedsel of water in de pan doet.
• Knetteren: dit geluid wordt geproduceerd door het trillen van het materiaal van de bodem van de pan als er parasitaire stromingen plaatsvinden, gevormd door het elektromagnetische veld (inductie). De intensiteit kan variëren aan de hand van het materiaal waarmee de bodem van de pan is gemaakt en wordt minder naarmate de afmetingen van de pan toenemen.
• Hard fluiten: u hoort dit geluid als de twee inductoren op dezelfde verticale lijn tegelijkertijd op maximaal vermogen werken en/of als op de grootste de boosterfunctie is ingesteld en de ander op zichregeling staat. Het geluid wordt minder als u het vermogen van de zichregelende inductor lager zet. Dit doet zich vooral voor als de bodem van de pan bestaat uit verschillende lagen van verschillende materialen.
• Geluid van de ventilator: voor een juist gebruik van de kookplaat en om de veiligheid van het elektronische gedeelte te behoeden voor eventuele oververhitting is het noodzakelijk de ventilator in te schakelen. De ventilator draait op maximaal vermogen als de grote inductor op maximaal vermogen staat of als de boosterfunctie is ingeschakeld. In alle andere gevallen draait hij op middelmatig vermogen aan de hand van de waargenomen temperatuur. Het is bovendien mogelijk dat de ventilator blijft draaien nadat u de kookplaat heeft uitgezet, als de waargenomen temperatuur zeer hoog is.

De genoemde geluiden zijn het resultaat van de inductietechnologie en zijn niet noodzakelijkerwijs functioneringsdefecten.

! Als u lang op de toetsen - en + drukt, kunt u de stroomsterkte en de minuten van de timer snel laten toenemen.

Inschakelen kookplaat

Druk ongeveer 1 seconde op de knop voor het

* Slechts op enkele modellen aanwezig.

inschakelen van de kookplaat.

Inschakelen kookzones

Iedere kookzone wordt in werking gesteld door middel van een selectietoets en een regelsysteem voor de

stroomsterkte, bestaande uit een dubbele toets en +

• Voor het in werking stellen van een kookzone drukt u op de betreffende toets en stelt u de gewenste stroomsterkte

in met de toetsen en +

Booster functie*

Om de verwarmingstijd te versnellen kunt u in enkele

booster) kookzones de booster functie activeren door op de toets te drukken. Het controlelampje boven de toets gaat aan. Deze functie verhoogt het vermogen tot 3000 W of 4000 W, aan de hand van de grootte van de gekozen kookzone. De boosterfunctie stopt na 4 minuten automatisch. Zolang de booster van een van de kookzones actief is, zal het gedeelte waarvoor of waarachter slechts over een beperkt vermogen beschikken (bv.: als in de kookzone linksachter de booster actief is, zal het vermogen in de kookzone linksvoor afnemen). Voor verdere informatie kunt u de Technische beschrijving van de modellen raadplegen.

Uitschakelen kookgedeeltes

Voor het uitschakelen van een kookgedeelte kiest u dit door

middel van de selectietoets en.

• Druk op de toets : het vermogen van het kookgedeelte wordt langzaam minder totdat het uitgaat.

Programmering kookduur

Alle kookgedeeltes kunnen tegelijkertijd geprogrammeerd worden voor een tijdsduur van tussen de 1 en de 99 minuten.

1. Kies het kookgedeelte door middel van de betreffende selectietoets.
2. De gewenste stroomsterkte van het kookgedeelte instellen.
3. Druk op de programmeertoets L. Het controlelampje voor het betreffende kookgedeelte begint te knipperen.
4. Stel de gewenste kookduur in door middel van de toetsen

-en+

1. Bevestig door op de toets te drukken, of na 10 seconden vindt automatische selectie plaats.

De timer begint met aftellen. Het einde van de geprogrammeerde kooktijd wordt aangegeven door een geluidssignaal (van 1 minuut) waarna het kookgedeelte uitgaat.

Herhaal de hierboven beschreven procedure voor iedere kookplaat die u wilt programmeren.

Visualisatie bij een meervoudige programmering.

Indien een of meer kookplaten zijn geprogrammeerd, vertoont het display de resterende tijd van de kookplaat die als eerste eindigt, terwijl het de positie ervan aanduidt door middel van het betreffende controlelampje dat knippert. De controlelampjes van de andere geprogrammeerde kookplaten blijven aan.

Om de resterende tijd van de andere geprogrammeerde kookplaten te visualiseren, moet u een aantal keren op de toets L drukken: met de klok mee zullen, de een na de ander, de tijden van de timer voor alle geprogrammeerde kookplaten worden getoond, te beginnen met de kookplaat linksvoor.

Het wijzigen van een programmering

1. Druk een aantal keren op de toets totdat de tijd van de kookplaat die u wilt wijzigen verschijnt.
2. Druk op de toetsen en + voor het instellen van de juiste tijd.
3. Bevestig door op de toets te drukken.

Om een programmering te annuleren, voert u bovenstaande handelingen uit. Bij punt 2 drukt u op de toets : de duur vermindert langzaamaan tot aan de uitschakeling 0. De programmering wordt gewist en het display verlaat de programmeringsmodus.

De timer

De kookplaat moet aan zijn. Met de timer kunt u een duur tot aan 99 minuten instellen.

1. Druk op de toets programmering L totdat het

controlelampje van de timer aangaat. 2. Stel de gewenste kookduur in door middel van de toetsen

- en +

1. Bevestig door op de toets te drukken. De timer begint gelijk met aftellen. Als de tijd verstreken is, hoort u voor de duur van 1 minuut een geluidssignaal.

Blokkering van het bedieningspaneel

Als de kookplaat in werking is, kunt u het bedieningspaneel blokkeren om een ongewenst aanraken te vermijden (kinderen, schoonmaakhandelingen, enz.). Door op de toets te drukken zal het bedieningspaneel worden geblokkeerd. Het controlelampje boven de toets gaat aan. Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering uitschakelen: druk

even op de toets. Het controlelampje gaat uit en het bedieningspaneel wordt weer geactiveerd.

Uitschakelen kookplaat

Druk op de toets, wordt het apparaat uitgeschakeld. Vertrouw niet op de pannendetector. Als het bedieningspaneel is geblokkeerd, blijft het ook geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen, moet u eerst het bedieningspaneel deblokkeren.

"Demo" modus

Het is mogelijk een demomodus in te stellen waarbij het bedieningspaneel normaal functioneert (de opdrachten betreffende de programmering inbegrepen), maar waarbij de verwarmingselementen niet aangaan. Om de "demo" modus te activeren moet de kookplaat aanstaan en alle stralingselementen UIT:

• Druk gelijktijdig 6 seconden lang op de toetsen

+ en -. Zodra de 6 seconden zich verstreken, zullen de controlelampjes ON/OFF en BLOKKERING BEDIENINGSPANEEL een seconde lang knipperen. Laat

de toetsen + en - los en druk op de toets L. Het display toont om de beurt de tekst DE en MO en het kookvlak gaat UIT; - de volgende keer dat u de kookplaat inschakelt, zal hij zich in de "demo" modus bevinden.

Om deze modus te verlaten volgt u de boven beschreven procedure. Het display toont om de beurt de tekst DE en OF en het kookvlak gaat UIT. Als u het kookvlak weer inschakelt zal het gewoon functioneren.

Praktische tips voor het gebruik van het apparaat

! Gebruik pannen die gemaakt zijn van materiaal dat geschikt is voor inductie (ferromagnetisch materiaal). Wij raden het gebruik aan van pannen van: gietijzer, geëmailleerd staal of speciaal inductie roestvrij staal. U kunt zich testen of een pan geschikt is door hem uit te proberen met een magneet. GESCHIKTE MATERIALEN ONGESCHIKTE MATERIALEN

Om optimale resultaten te bereiken met de kookplaat:

• Gebruik alleen pannen met een dikke, platte bodem zodat ze perfect aansluiten op het verwarmingsvlak.

• Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken zodat alle beschikbare warmte wordt benut.

• Houd de bodem van de pannen altijd goed schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak.
• Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Veiligheidssystemen

Pannensensor

Elk kookgedeelte is voorzien van een systeem dat waarneemt of er een pan op staat. De plaat straalt alleen warmte uit als er een pan van de juiste afmetingen op staat. Het knipperende controlelampje kan betekenen:

• dat de pan niet geschikt is
• dat de pan een te kleine diameter heeft
• dat de pan niet goed aansluit

Oververhitting

In het geval van oververhitting van de elektronische onderdelen gaat de kookplaat automatisch uit en verschijnt

op het display F gevolgd door een knipperend nummer. Deze boodschap verdwijnt en u kunt de kookplaat weer gebruiken zodra de temperatuur tot op een acceptabel niveau is gezakt.

Veiligheidsschakelaar

Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veiligheidsonderbreking vertoont het display het cijfer "0". B.v.: de kookplaat rechtsachter staat op 5, terwijl de plaat linksvoor op 2 staat. De plaat rechtsachter zal automatisch na 5 uur uitgaan, de plaat linksvoor na 8 uur.

Geluidssignaal

Enkele storingen, zoals:

• een voorwerp (pan, bestek, enz.) dat meer dan 10 seconden op het bedieningspaneel ligt, gemors op het bedieningspaneel,
• een lange druk op een toets, kunnen een geluidssignaal veroorzaken. Verwijder de oorzaak van de storing en het geluidssignaal houdt op. Als de oorzaak van de storing niet worden verwijderd blijft het geluidssignaal gaan en wordt het kookvlak uitgeschakeld.

Vermogensniveau	Begrenzung van de werkingsduur in uren
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Praktische kooktips

V^Koken op zeer hoog vuur	8000	Koken met een snel kookpanSnelkookpan Grillen Koken	Frituren
Koken op hoog vuur	100	Crêpes Koken op hoog vuur en bruin bakken (Braadstukken, biefstukken, kalfslappen, visfilets, gebakken eieren)
Koken op middelmatig vuurKoken op	76	Snel indikken (vloeibare sauzen) Koken van water (pasta, rijst, groente) Melk
	55	Langzaam indikken (gebonden sauzen)
	4	Au bain-marie koken	Koken met snelkookpan, na het sissen
laag vuur	32	Koken op laag vuur (stoofschotels)	Opwarmen van gerechten
Koken op zeer laag vuur	-	Koken op laag vuur (stoofschotels)	Chocoladesaus Warm houden van gerechten

Voorzorgsmaatregelen en advies

! Dit apparaat is ontwikkeld en gefabriceerd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

• 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen
• 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen
• 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.
• 1275/2008 stand-by/off mode.

Algemene veiligheidsmaatregelen

!Controleer dat de luchttoevoeropening van het rooster van de ventilator niet verstopt is. De inbouwkookplaat moet voorzien zijn van een goede ventilatie voor het afkoelen van de elektronische componenten.

!Het is niet aan te raden de inductiekookplaat boven een koelkast te plaatsen (hitte) of boven een wasautomaat (trillingen). Er zou geen voldoende ruimte voor de ventilatie van de elektronische elementen.

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat mag niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank.
• Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het heeft uitgeschakeld. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).
• Houd voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u zware schade aanrichten.
• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Trek nooit de stekker aan het snoer uit het stopcontact, maar pak altijd de stekker direct beet. Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Mededeling voor dragers van een pacemaker of een ander actief ingeplant medisch apparaat: De kookplaat voldoet aan alle geldende normen betreffende elektromagnetische storing.

Dit product is aldus in volkomen overeenstemming met de voorschriften van de wet (richtlijn 89/336/EEG). Het ontwerp is zodanig gepland dat het geen storingen veroorzaakt bij andere elektrische apparaten die worden gebruikt, mits ook dezen voldoen aan bovengenoemde normen.

De inductieplaat creëert elektromagnetische velden op korte afstand.

Teneinde ieder risico van storing tussen de kookplaat en de pacemaker te vermijden, moet deze laatste ook voldoen aan de geldende normen.

Wat dat betreft kunnen wij slechts de conformiteit van ons eigen product garanderen. Voor informatie over conformiteit of eventuele problemen verzoeken wij u zich tot uw behandelende arts te wenden of tot de fabrikant van de pacemaker.

• Voorkom dat kinderen met het apparaat spelen.
• Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de kookplaat, aangezien deze heet kunnen worden.
• Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer ofwel door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

• Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.
• De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is.

Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• Als de plaat erg vuil is moet hij worden schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen.
• Voor het verwijderen van hardnekkig vuil kunt u een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk voordat het apparaat afkoelt, zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrijstalen sponsje dat u in een sopje doopt.
• Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.
• Als de plaat is schoongemaakt, kan hij worden behandeld met een speciaal product voor onderhoud

en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is. - Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Raamwerk van roestvrij staal (alleen bij modellen met lijst) Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten. Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af. ! Enkele kookplaten hebben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die niet geschikt zijn voor aluminium.

De kookplaat verwijderen

Als u de kookplaat uit elkaar moet halen:

1. verwijder de schroeven die de centeringsklemmen aan de zijkant vasthouden;
2. maak de schroeven van de bevestigingshaken op de hoeken los;
3. haal de kookplaat uit het meubel.

! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Als er een storing is, moet u contact opnemen met de Service Dienst.

Technische beschrijving van de modellen

Het inductiesysteem is het snelste kooksysteem dat er bestaat. In tegenstelling tot de traditionele kookplaten wordt niet het kookgedeelte verwarmd: de warmte wordt direct binnenin de pan gecreëerd, die daarom noodzakelijkerwijs een bodem van ferromagnetisch materiaal moet bezitten.

Legenda:

I = kookgedeelte met eenvoudige inductie B = booster: de kookzone kan over een extra vermogen van 3000/4000 W beschikken * = het maximale vermogen wordt beperkt terwijl de booster in het kookgedeelte erachter actief is (zie Starten en gebruik).

Kookplaten	KIA 630 C S
Kookgeedelettes	Vermogen (in W)
Linksachter	1 1400
Rechtsachter	1 3000
Linksvoor	1 2200
Totaal vermogen	6600
