MANUAL DE UTILIZADOR R7327SC QLIMA

Plaats de batterijen in de batterijhouder en vul de bran- dstoftank met Qlima Premium Quality Fuels. Plaats het bran- dstofreservoir in de kachel en wacht ten minste 30 minuten totdat de kous volledig doordrenkt is met brandstof.

Prezada Senhora/Prezado Senhor:

Parabéns pela compra do seu seu aquecedor portatil doméstico. O produto adquirido proporcionar-lhe-â muito prazer por muitos anos. Desde que utilize © aquecedor de forma responsävel, naturalmente. Portanto leia primeiro com atençäo este manual de instruçôes, para uma vida ütil e prolongada do seu aquecedor.

Damos-lhe, em nome do fabricante, uma garantia de 48 meses para todas os

defeitos de material e fabrico.

Desejamos-lhe muito calor e conforto com o seu aquecedor.

Com os melhores cumprimentos

Departamento de serviços

1 LEIA PRIMEIRO AS INSTRUÇOES

2 EM CASO DE D DA, CONSULTE O SEU REPRESENTANTE Estes säo em linhas gerais os passos a seguir para utilizar o seu aquecedor. Para à descriçäo detalhada dos procedimentos a seguir, fazemos referéncia ao MANUAL (pag. 115 e seguintes).

a Retire todos os materiais de embalagem (veja o capitulo À, fig. A).

2 Encha o tanque removivel @ e espere 30 minutos antes de acender o aquecedor (veja o capitulo B, fig. 1).

3 Coloque as pilhas no compartimento @ (veja o capitulo À, fig. G).

4 Verifique se a câmara de combustäo @ esté bem posicionada (veja o capitulo À, fig. F).

Acenda a estufa girando à direita o botäo @ até que jé näo possa continuar, e em seguida carregando lentamente a tecla de igniçäo @ (veja o capitulo C, fig. Ke L).

Ap6s acender o seu Calorifero, ter4 de esperar cerca de 10-15 minutos antes de poder verificar se o Calorifero est em perfeito funcionamento (veja o capitulo D).

Desactive o aquecedor (veja o capitulo E).

Na primeira vez o seu aquecedor emitir4 um cheiro a ‘novo’.

+ Guarde o seu combustivel num lugar fresco e escuro.

© combustivel envelhece. Comece cada temporada de utilizaçäo do aquecedor com combustivel novo.

Ao utilizar o combustivel Qlima Premium Quality, e s6 este, estarä

a utilizar um combustivel de qualidade, garantindo um bom funcionamento e longevidade do aparelho.

Ao passar a utilizar uma outra marca e/ou tipo de combustivel, é preciso consumir todo o combustivel restante com o aquecedor.

Para evitar incêndios, encha o tanque quando o aquecedor estiver apagado ou num recinto diferente ao no qual està instalado o aquecedor.

Certifique-se de que o tanque esté fechado de forma correcta apés o enchimento, a uma distância segura de fontes de calor e chama viva. Guarde o seu combustivel na embalagem original e com o fecho original, num lugar fresco e escuro.

PEÇAS IMPORTANTES Botäo para desligar

O QUE DEVE SABER ANTES DE U LAN CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇAO Este aparelho dispôe de um sistema de segurança. Assim que a temperatura atingir um méximo no espaço o aparelho péra de funcionar. Depois de desligado (manual ou automaticamente), deve-se esperar 15 minutos antes de voltar a ligar o aquecedor. Para näo causar danos ao aparelho, aconselha-se a näo forçar um reacendimento do aquecedor durante este periodo de tempo.

Este aquecedor estä equipado com um sistema de controlo da qualidade do ar @. Sempre que existe ventilaçäo insuficiente numa divisäo ou quando o aquecedor estä a ser utilizado numa divisäo demasiado pequena, o funcionamento do aquecedor ser4 interrompido automaticamente. Para um aquecimento confortävel e seguro, assegure-se de que existe ventilaçäo suficiente. Nota: Para evitar que o aquecedor se desligue inesperadamente, é recomendäével manter uma porta ou janela aberta durante o funcionamento do aquecedor.

Leia com atençäo este manual de uso antes de utilizar o aparelho e guarde-o para a sua utilizaçäo no futuro. Somente instale este aparelho quando este satisfaça a legis- laçäo, as regulamentaçôes e as normas locais/nacionais. Este produto destinase a ser utilizado como um aquecedor em casas e somente é apropriado para utilizaçäo den- tro da casa em salas de estar, cozinhas e garagens em lugares secos, em circunstäncias domésticas normais.

A cada modelo corresponde um espaço minimo no qual pode utilizar o aquecedor de forma segura, sem ventilaçäo adicional (veja o capitulo J). Quando o recinto em questäo for menor do que o indicado, deve sempre manter uma janela ou porta um pouco aberta (+ 2,5 cm). I sto aconselhamos também em recintos que foram bem iso- lados termicamente ou contra a entrada de vento. Aliäs, quando a ventilaçäo é insu- ficiente (ou seja: falta oxigénio), o aquecedor apagase automaticamente. Näo utilize o seu aquecedor em caves e recintos subterrâneos.

SISTEMA DE SEGURANÇA Quando ligar a salamandra, pode ser que a salamandra desliga automaticamente a uma temperatura ambiente de 19 a 20°C. Isto se deve à uma acumulaçäo de calor. Isso é normal. A causa est no sistema de segurança. Neste caso, deve ligar novamen- te a salamandra e regular a uma temperatura inferior.

A COBERTURA DE SEGURANÇA (SAFE TOP)

A estufa esté provida de uma cobertura de segurança. Esta cobertura reduz a tempera- tura da placa superior. Desta forma vê-se reduzido o risco de acidentes no caso de even- tual contacto com o lado superior da estufa. Atençäo: mesmo com a cobertura, o lado superior da estufa fica quente. Evite contacto com a placa superior e com a grelha.

Especial para a França: o seu aquecedor foi desenhado para uso com combustivel sem âgua, puro e de alta qualidade (conforme as disposiçôes de 18-07-2002 e 25-06- 2010). É proibido o uso de outros combustiveis. Para obter os endereços dos nossos retalhistas, consulte o seu distribuidor ou o sitio web. O aquecedor se destina a um aquecimento suplementar, e näo como uma fonte de calor continua.

Especial para a Grä-Bretanha: Utilize somente a Classe C1 de combustivel de parafina de acordo com BS2869, parte 2, ou equivalente. Para uma utilizaçäo correcta, o utili- zador deve observar as seguintes regras:

É PROIBIDO > utilizar aquecedores môveis à base de combustivel em roulottes, barcos e ca- ravanas

> utilizar aquecedores môveis à base de combustiveis em recintos com ventilçäo insuficiente (consulte a tabela com especificaçôes técnicas para as dimensôes mini- mas do recinto a ser aquecido), caves e/ou a uma altura de 1.500 metros ou mais > _introduzir modificaçües em componentes de segurança do aquecedor.

A utilizaçäo deste tipo de aquecedor em recintos püblicos esté sujeita à legislaçäo. Certifique-se de antemäo de que possui a informaçäo correcta.

O COMBUSTIVEL CORRECTO © seu aquecedor foi projectado para a utilizaçäo de combustivel livre de 4gua,

puro e de alta qualidade como Qlima Premium Quality Fuels. Somente assim esta- râ garantida uma combustäo limpa e eficaz. Combustiveis de m4 qualidade podem ter como consequência:

maior probabilidade de falhas

combustäo incompleta

vida ütil do aquecedor limitada

fumo e/ou mau cheiro

residuo branco na grelha où no revestimento

YYYVYY Portanto o combustivel apropriado é essencial para uma utilizaçäo segura, eficaz e Somente com o confortävel do seu aquecedor. combustivel apropriado estaré assegurado de Dano e/ou falhas do uma utilizaçäo segura, aquecedor em virtude eficaz e confortävel do do uso de um combus- seu aquecedor. tivel que näo seja éleo de parafina sem ägua de alta qualida- de näo estäo cobertos pela garantia.

Consulte sempre o seu vendedor mais préxi- mo sobre o combusti- vel apropriado

para o seu aquecedor.

MA CRC A A INSTALAÇAO DO AQUECEDOR EI Retire com cuidado o seu aquecedor da caixa e verifique o conteüdo. E - Ao lado do aquecedor deve dispor também de:

> bomba de sifäo de combustivel

= > uma tampa para transporte

o L) o fi] > estas instruçôes de operaçäo

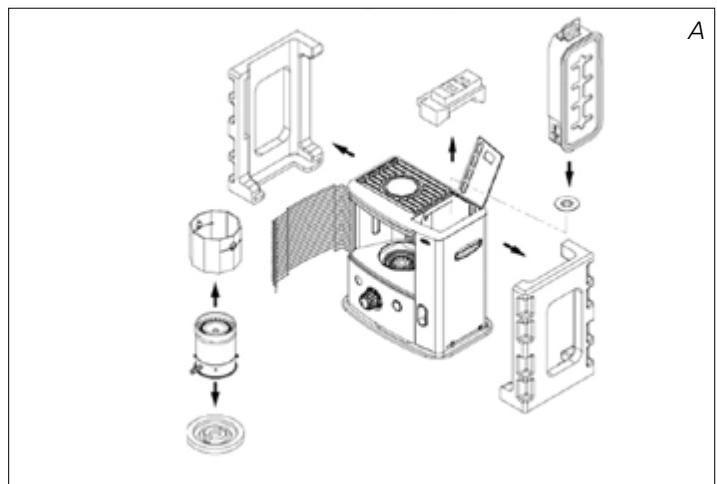

Guarde a caixa e o material de embalagem (fig. A) para armazenagem e/ou transporte.

P2] Retire o material de embalagem restante:

> Liberte o lado direito da grelha. Levante a grelha da respectiva ranhura (Fig. B) e puxe-a para a frente.

> Puxe ambas as extremidades da embalagem para os lados e, em simultäneo, ligeiramente para baixo (ver Fig. C).

» Retire a câmara de combustäo do aquecedor e retire o material de embalagem que se encontra por baixo (fig. D).

> Coloque a câmara de combustäo de volta no seu lugar. À câmara de combustäo estar bem posicionada quando puder deslizä-la com facilidade um pouco à esquerda e à direita com o manipulo @ (fig. E). Feche a grelha.

» Abra a tampa do depésito amovivel @ e remova o bloco de espuma.

B] Encha o tanque removivel conforme indicado no capitulo B.

[a] Coloque as pilhas no compartimento correspondente @ no lado traseiro do aquecedor (fig. F). Observe as polaridades + e -. Feche a tampa da bateria.

EE El © piso deveré ser firme e perfeitamente nivelado. Coloque o aquecedor noutra posiçäo se nâo ficar nivelado. Näo solucione a situaçäo através da colocaçäo de livros où de outros materiais debaixo do aquecedor. Consulte as instruçôes for necidas separadamente na caixa de cartäo para montagem do aquecedor.

te] © seu aquecedor estaré entäo pronto para a utilizaçäo.

O ENCHIMENTO COM COMBUSTIVEL Näo encha o tanque removivel dentro de casa. Faça-o num lugar apropriado (h4

sempre o inconveniente de entornar). Proceda da seguinte maneira:

EI Certifique-se de que o aquecedor esté apagado.

P2] Abra a tampa @ e levante o tanque removivel @ do aquecedor (fig. H). Aten- çäo: é possivel que o tanque siga gotejando. Deposite o tanque removivel (tampa para cima) e desenrosque a tampa do tanque.

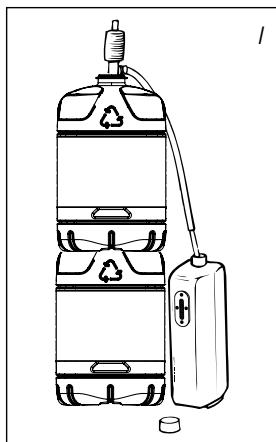

B] Tegue na bomba de sifäo de combustivel e introduza o tubo liso, mais rigido, no bidäo. Coloque-o numa posiçäo mais alta do que o tanque removivel (fig.

J). Introduza a mangueira canelada na abertura do tanque.

Aperte o botäo que se encontra em cima da bomba (girando-o à direita).

Prima algumas vezes a bomba, até que o combustivel comece a fluir ao anque. Quando for o caso, jà näo serä preciso continuar a premir.

Preste atençäo ao medidor de combustivel do tanque durante o enchimento © (fig. !). Ao ver que o tanque esté cheio, pare de encher soltando novamente o botäo que se encontra sobre a bomba (girando à esquerda). Näo encha demasiado o tanque, principalmente quando o combustivel estiver demasiado frio (o combustivel dilata ao aquecer).

EZ Deixe que o combustivel ainda presente na bomba flua de volta ao bidäo, e retire a bomba com cuidado. Enrosque a tampa cuidadosamente sobre o tanque. Limpe o combustivel eventualmente derramado.

Verifique se a tampa do tanque est bem ajustada e apertada. Coloque o tanque removivel novamente no aquecedor (a tampa para baixo). Feche a tampa.

ACENDER O AQUECEDOR Um aquecedor novo produz algum cheiro no inicio. Cuide portanto de que haja ventilaçäo extra ou acenda o seu aquecedor pela primeira vez fora do espaço de permanência.

Ao uütilizar pela primeira vez o aquecedor, espere depois de colocar o tanque removivel aproximadamente 30 minutos antes de acender. Isso permitirä

que a mecha absorva o combustivel. Isto se aplica-se também quando todo o combustivel do aquecedor tiver sido consumido ou apés a substituiçäo da mecha.

Antes de acender a estufa, verifique o indicador de combustivel @ para saber se deve primeiro encher o tanque removivel.

Acenda sempre o aquecedor utilizando o conjunto da igniçäo. Näo utilize jamais fésforos ou isqueiro.

Proceda da seguinte maneira: [1] Gire o botäo @ à direita até o fim (fig. K). P2] Carregue a tecla de igniçäo @ (fig. L), porém sem aplicar demasiada força.

Apenas esteja visivel uma pequena chama na câmara de combustäo (4), poderd soltar a tecla de igniçäo.

Verifique sempre apés a igniçäo do aquecedor se a câmara de combustäo @ estâ bem posicionada, deslizando-a pelo manipulo @ um pouco para a esquerda e a direita (fig. F). Proceda de forma suave. Quando a câmara de combustäo estiver desnivelada, produzir-se-4 fumo e fuligem.

© FUNCIONAMENTO DO CALORIFERO Ao proceder à igniçäo do aquecedor, demora 5 a 10 minutos antes de poder verificar se o aquecedor estä a funcionar bem. A Fig. Q apresenta as alturas minima e mâxima permitidas para a chama. Uma chama demasiado alta pode provocar fumo e fuligem, enquanto que uma chama demasiado baixa pode produzir cheiros. A chama pode ser ligeiramente ajustada um pouco utilizando o botäo regulador da mecha serrilhado @ (Fig. M).

Uma chama demasiado baixa pode ser o resultado de:

> falta de combustivel (encha o tanque)

> combustivel de m4 qualidade (consulte o representante)

> ventilaçäo insuficiente (abra um pouco a janela ou porta) > Mecha usada (velha) (Dirija-se ao seu revendedor)

E aPaGar o AQUECEDOR Pressione o botäo para desligar @. À chama se apagaré automaticamente (fig. N).

F FALHAS, CAUSAS E SOLUÇÔES Quando näo possa solucionar uma falha com a ajuda das indicaçôes abaixo, ponha-se em contacto com o seu representante.

NÂO É POSSÎVEL ACENDER O AQUECEDOR. > As pilhas näo estäo bem posicionadas no compartimento. Verificar (fig. G). > As pilhas jà näo estäo com suficiente energia para a igniçäo Substituir (fig. G). > O combustivel do aquecedor foi completamente consumido ou a mecha foi substituida. Depois de colocar o tanque removivel cheio, espere 30 minutos antes de

EE Estä a empurrar com demasiada força a välvula de igniçäo @. Empurre com menos força (capitulo C).

CHAMA DESIGUAL E/OU FULIGEM E/OU CHEIRO. > A câmara de combustäo @ näo esté bem colocada. Coloque-a na posiçäo correcta com o manipulo @, até que possa deslizä-la

com facilidade um pouco para a esquerda ou para à direita. > A altura da chama näo esté bem ajustada. Consulte o seu representante. > Esté a utilizar combustivel envelhecido ou deteriorado.

Comece cada temporada de utilizaçäo do aquecedor com combustivel novo. > Esté a utilizar combustivel incorrecto.

Veja O COMBUSTIVEL CORRECTO (capitulo ‘O que deve saber previamente‘). > Hé acumulaçäo de p6 embaixo do aquecedor.

Consulte o seu representante.

O AQUECEDOR APAGA LENTAMENTE.

> Tanque removivel esté vazio. Veja o capitulo B.

> Hé humidade no depésito inferior. Consulte o seu representante.

> A mecha est dura no lado superior. Deixe aceso o aquecedor até que o combustivel esteja completamente consumido (capitulo G). Utilize combustivel apropriado.

> Esté a utilizar combustivel envelhecido ou deteriorado. Comece cada temporada de utilizaçäo do aquecedor com combustivel novo.

O AQUECEDOR CONTINUA COM A CHAMA BAIXA. > A mecha esté demasiado baixa. Para a substituiçäo da mecha, consulte o seu representante. > Antes de ser reenchido, o aquecedor tinha consumido quase todo o combustivel. Esperar 30 minutos ap6s a colocaçäo do tanque removivel cheio antes de acender o aquecedor. Estä a utilizar combustivel deteriorado ou inadequado. Veja O COMBUSTIVEL CORRECTO (capitulo ‘O que deve saber previamente‘). > A ventilaçäo do recinto é insuficiente. Deixe bem por algum tempo a janela ou porta bem aberta, e depois deixe-as um pouco abertas.

A CHAMA DO AQUECEDOR ESTÂ DEMASIADO ALTA. Estä a utilizar combustivel inapropriado, demasiado volätil.

Veja O COMBUSTIVEL CORRECTO (capitulo ‘O que deve saber previamente‘). > A mecha esté demasiado alta. Consulte o seu representante.

G SOBRE A MANUTENÇAO © seu aquecedor requer pouca manutençäo, porém deve retirar a tempo poeira e

manchas com um pano hümido, para evitar o aparecimento de manchas dificeis de remover. Normalmente estäo sujeitos ao desgaste somente três componentes:

1. AS PILHAS Estas podem ser substituidas pelo préprio utilizador. Näo deite fora no caixote

de lixo as pilhas velhas. Siga as normas vigentes no seu municipio para Pequenos Detritos Quimicos. Näo atirar as pilhas para o fogo, pois estas podem explodir ou derramar liquidos nocivos.

D Tampa de transporte

2. À MECHA / CONSUMO ATÉ O FINAL Para prolongar a vida ütil da mecha, deve deixar periodicamente o aquecedor aceso até que todo o combustivel seja consumido (que se apague por si sé). Faça-o ao notar que a chama esté a tornar-se mais débil. Ao terminar de ser consumido, o combustivel desprende um cheiro. Por isso recomenda-se que o aquecedor seja colocado fora do espaço de permanéncia.

Näo retire peças do aquecedor. Para uma eventual reparaçäo, ponha-se sempre em

contacto com o seu representante.

Antes de realizar a manutençäo, deixe o aquecedor esfriar.

ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇAO) Recomendamos que esvazie completamente o aquecedor ao final da temporada e que o guarde bem. Siga as seguintes instruçôes:

En] Acenda o aquecedor fora do recinto de permanência e deixe-o aceso até que o combustivel tenha sido completamente consumido.

P2] Deixe o aquecedor arrefecer. Limpe o aquecedor com um pano hümido e seque-o com um pano seco. Retire as pilhas do aquecedor @ e guarde-as num lugar seco.

Limpe o filtro de combustivel.

Guarde o aquecedor num lugar sem poeira, se possivel nos materiais de embalagem originais. O combustivel restante näo poderé ser utilizado na temporada seguinte. Ao sobrar combustivel, näo deite fora o combustivel, mas siga as normas vigentes no seu municipio para Pequenos Detritos Quimicos. Comece sempre a nova temporada de utilizaçäo com combustivel novo. Ao ütilizar de novo o aquecedor, siga novamente as instruçôes (conforme a indicaçäo a partir do capitulo A).

TRANSPORTE Para evitar que o seu aquecedor apresente vazamento de combustivel durante o transporte, proceda da seguinte forma:

En] Deixe o aquecedor arrefecer. P2] Retire o tanque removivel @ do aquecedor e retire o filtro de combustivel (fig. O). É possivel que este siga gotejando; Mantenha um pano à mäo. Guarde

o filtro de combustivel e o tanque removivel fora do aquecedor.

B] Empurre a tampa de transporte no lugar do filtro de combustivel (fig. O) e aplique bastante pressäo.

[a] Transporte o aquecedor sempre sem inclinar.

J ESPECIFICAÇOES R 7327S C Igniçäo eléctrica Combustivel querosene Capacidade (W)+ 27 Espaço apropriado (m3)** 45-95 Consumo de combustivel (/hora)* 0.281 Consumo de combustivel (g/hora)* 225 Horas de combustäo por tanque (hora)* 18.5 Conteüdo do tanque removivel (litro) 52 Peso (kg) 9.6 largura 455 Dimensôes (mm) (inclusive placa de fundo) profundidade 295 altura 505 Pilhas 6V DC. (R14 x 4) Tipo de mecha o O controlo da qualidade da ventilaçäo (renovaçäo do ar): Mediçäo directa do nivel de CO2 (NDIR- CO? Sensor E-Guard @).

* Em ajuste na posiçäo mâxima ** Dados indicativos

K CONDIÇOES DE GARANTIA © seu aquecedor estä coberto por uma garantia de 48 meses a partir da data de compra. Durante este periodo todos os defeitos de material ou fabricaçäo seräo solucionados gratuitamente. Neste âmbito säo aplicâveis as seguintes regras:

EI Rejeitamos explicitamente qualquer outra reclamaçäo de indemnizaçäo, inclusive danos indirectos.

P2] A reparaçäo ou substituiçäo de componentes dentro do periodo de garantia näo implica uma prorrogaçäo da mesma.

B] A garantia näo ser4 välida quando tiverem sido introduzidas modificaçôes, tenham sido montados componentes näo originais ou tenham sido efectuadas reparaçôes no aquecedor por terceiros.

A garantia näo é aplicävel a danos resultantes de actos que sejam diferentes aos das instruçôes de operaçäo, à negligência nem à utilizaçäo de combustivel incorrecto où em mau estado. A utilizaçäo de combustivel incorrecto pode até mesmo ser perigosa*.

EZ As despesas de envio e o risco do envio do aquecedor ou componentes deste, correräo sempre por conta do comprador.

Para evitar maus funcionamentos, recomendamos primeiramente consultar cuidadosamente as instruçôes de operaçäo. Quando estas näo apresentarem a soluçäo, leve o aquecedor ao seu representante para reparaçäo.

+ Produtos inflamäveis podem, por exemplo, causar uma combustäo incontrolävel, com chamas salientes. Neste caso, näo tente jamais deslocar o aquecedor. Desligue imediatamente o aquecedor e retire a ficha da tomada.

Em casos de emergëncia pode ul

zar um extintor de incéndios, mas somente devem ser utilizados os do tipo B:

de gés carbnico ou de p6.

14 RECOMENDAÇOES PARA UMA UTILIZAÇAO SEGURA

1 Chame a atençäo das crianças para a presença de um aquecedor aceso.

2 Näo desloque o aquecedor quando este estiver aceso ou ainda estiver quente. Neste caso, tampouco deve reencher o tanque nem efectuar manutençäo.

3 Coloque o lado dianteiro do aquecedor a uma distäncia minima de 1,5 metros da parede, cortinas e môveis.

4 Näo utilize o aquecedor em recintos empoeirados. A poeira impede uma boa

5 Antes de partir ou ir à cama, desligue o aquecedor. Em caso de ausência prolon- gada (por exemplo férias), retire também a ficha da tomada.

6 Guarde e transporte o combustivel somente nos bidôes e recipientes apropria- dos para isso.

7 Certifique-se de que o combustivel näo esteja exposto ao calor ou a oscilaçôes de temperatura muito grandes. Guarde o combustivel sempre num lugar fresco, seco e escuro (a luz do sol afecta a qualidade).

8 Näo utilize o combustivel em lugares onde possam encontrar-se gases ou vapo- res nocivos (p.ex. gases de escape ou vapores de tinta).

9 A grelha do aquecedor fica quente.

10 Certifique-se sempre de que haja suficiente ventilaçäo.

11 Este aparelho näo se destina à utilizaçäo por pessoas (inclusive crianças) com capacidades fisicas, psiquicas ou sensoriais diminuidas ou sem experiência ou conhecimento, a menos que haja supervisäo e sejam dadas instruçôes para a uti- lizaçäo do aparelho por alguém que seja responsävel pela segurança daquelas.

12 Este equipamento pode ser utilizado por crianças a partir dos 8 anos de idade e pessoas com limitaçôes da capacidade motora, sensorial ou mental, bem como pessoas sem experiência e conhecimento, desde que o façam sob supervisäo ou desde que lhes tenham sido dadas instruçôes sobre a utilizaçäo deste equipa- mento de forma segura e que compreendam os perigos envolvidos.

13 Este aparelho näo é um brinquedo.

14 A limpeza e manutençäo por parte do utilizador näo pode ser efectuada por crianças sem supervisäo.

1b. Remova as baterias, de modo a evitar possiveis queimaduras.

1c. Abra a grelha frontal e remova a câmara de combustäo @.

1d. Remova o regulador do pavio @ puxando-o para fora.

2a. Desapertar os 5 parafusos, 1 da parte de träs, 2 da

direita e 2 do lado esquerdo do compartimento.

2b. Remova o sensor, na parte posterior lateral do compartimento.

3. Remova o compartimento, puxando-o directamente para cima.

6. Desaparafuse as 4 porcas de orelhas

7. Remova o conjunto regulador do pavio. Prima o pino do pavio, montado no interior do conjunto da estrutura do pavio. Desmonte o pavio, o suporte do

pavio e o conjunto da estrutura do pavio, em separado.

9. Instale o novo pavio e insira os três pinos no novo pavio, nos três orificios da manga do pavio, em direcçäo ascendente (consulte a seta “para cima” na manga do pavio).

10. Empurre o novo pavio nos dentes de retençäo da manga do pavio, até que o pavio se ajuste sem folgas

no interior da respectiva manga, tendo o cuidado de

alisar e esticar o pavio.

11. Alinhe os pinos com os orificios ranhurados no interior do regulador de pavio. Em seguida, prima com firmeza cada um dos três pinos do pavio (agora fixos à manga do pavio) para dentro. Insira os três pinos nas ranhuras inclinadas no regulador do pavio. Prima cada um dos

três pinos, inserindo-os correctamente nos respectivos

12. Rode o botäo de regulaçäo do pavio e confirme que este se move para cima e para baixo livremente.

13. Faça deslizar o conjunto do regulador do pavio para baixo no tubo de aspiraçäo. Coloque o veio do

regulador na parte frontal do aquecedor. eo 14. Ajuste as 4 porcas de orelhas no perno de montagem, sem apertar.

Levante o pavio para a sua posiçäo mais alta e aperte as porcas de orelhas de forma sequencial e gradual. Confirme a altura do pavio. Deve estar 5/16 acima do aro.

Confirme a folga correcta entre o suporte do pavio e o tubo de aspiraçäo. A folga deve ser homogénea em redor do suporte do pavio.

18a.Coloque novamente o conjunto do interruptor de

derrube, premindo o botäo de extintor.

18b.Ligue os 3 conectores (3EA) à placa de circuito impresso.

Verifique a funçäo de extintor de segurança em caso de derrube premindo o botäo do extintor para fazer balançar o pêndulo.

Instale as baterias na caixa de bateria e encha o depésito de combustivel com combustiveis de qualidade Premium. Coloque o depésito no aquecedor e aguarde pelo menos 60 minutos para que o novo pavio fique saturado com o combustivel.
