Grattis till ditt kôp av en bärbar värmare fôr hemmabruk. Du har kôpt en kvalitetsprodukt som kommer att ge dig glädje under mänga är framôver. Självklart under fôrutsättning att du använder värmaren pà rätt sätt. Fôr

att värmaren ska hälla sà länge som môjligt bôr du läsa anvisningarna fôr användning innan du bôrjar använda den. Din värmare säljs med 48 mänaders

garanti frän tillverkaren beträffande alla defekter i material eller utfôrande.

Vi ônskar dig varma och skôna stunder tillsammans med din värmare.

Med vänlig hälsning,

Kundtjänstavdelningen

ENOM BRUKSANVISNINGE

2 OM DU UNDRAR ÔVER OT, KONTAKTA DIN ÂTERFÜRS Här nedanfôr beskrivs de viktigaste stegen fôr hur du använder din värmare. Fôr mer detaljer, se MANUAL (sidorna 139 ff.).

Ta bort allt fôrpackningsmaterial (se avsnitt À, fig. A).

Fyll den avtagbara tanken @ och vänta i 30 minuter innan du

tänder värmaren (se avsnitt B, fig. 1).

Sätt in batterierna i batterifacket @ (se avsnitt À, fig. G).

Kontrollera att brännkammaren @ stär helt rakt (se avsnitt À, fig. F).

Tänd värmaren genom att trycka ner lägreglaget @ och tändskjutreglaget @ samtidigt (se avsnitt C, fig. K och L).

När du har satt pà värmaren tar det 10 till 15 minuter innan du

kan se om värmaren bränner ordentligt (se avsnitt D).

Stäng av värmaren (se avsnitt E).

+ Som brandskyddsätgärd mâste tanken fyllas antingen när värmaren har stängts av eller i ett annat rum än där värmaren är installerad.

+ Fôrvara alla bränslebehällare med originalpluggar och tâtningar pà en sval och mërk plats.

+ Bränsle äldras. Använd nytt bränsle i bôrjan av varje uppvärmningssäsong.

+ Genom att använda Qlima Premium Quality Fuels som uppvärmningsbränsle är du garanterad ett bränsle av god kvalitet.

* Innan du byter till ett annat märke och/eller bränsletyp mâste du kontrollera att den mobila värmaren är helt tômd pà allt âterstäende bränsle.

+ Fôrsta gängen du tänder värmaren kommer den att lukta “ny” en liten stund.

Bränslemätare till den avtagbara bränsletan- ken

DETTA MASTE DU KANNA TILL I! FORVAG SE ALLTID TILL ATT DET FINNS TILLRÂCKLIG VENTILATION Denna enhet har ett inbyggt säkerhetssystem som stänger av den när rumstemperaturen blir fôr hôg. Värmaren kan inte startas om fôrrän efter 15 minuter efter den har stängts av (manuellt eller automatiskt). Tvinga inte antändning under den perioden fôr att fôrhindra skador pä värmaren.

Värmaren är utrustad med ett luftkvalitetskontrollsystem @. När det inte finns tillräcklig ventilation i rummet eller när värmaren används i ett rum som är für litet kommer den att stängas av automatiskt. Fôr en bekväm och säker uppvärmning ska du till att ventilationen är tillräcklig. Anm.: Fôr att undvika oavsiktlig avstängning rekommenderar vi att lämna en dôrr eller ett fônster pà glänt medan värmaren arbetar.

Läs igenom handboken noga innan du använder enheten. Behäll den fôr framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, fôérordningar och standarder. Den här produkten är avsedd att användas som värmare i bostäder och är endast avsedd fôr användning pä torra platser, under normala hushällsfôrhällanden, inomhus i vardagsrum, kôk och garage.

Du mäste oavsett modell alltid se till att värmaren användés i ett rum som är tillräckligt stort fôr att den ska kunna användas pà ett säkert sätt utan extra ventilation. Om rummet är fr litet mäste du alltid ôppna en dôrr eller ett fônster nägot (6ppna en springa pä ca 2,5 cm). Det är viktigt att alla rum där värmaren används har ett tillräckligt luftintag och ett effektivt luftutflôde (bäda 6ppningarna mäste ha ett tvärsnitt pà minst 50 cm2). Säkerhetssystemet fär inte modifieras, eftersom detta ogiltiggôr garantin att luftgivaren kommer att fungera

ù ordentligt. Kontakta äterfürsäljaren om du är tveksam.

SÂKERHETSSYSTEM När kaminen har slagits pà kan det hända att den automatiskt stannar vid en viss rumstemperatur (19-20° C). Det är normalt, och beror pä att värmen lagras. Orsaken är säkerhetssystemets uppbyggnad. Om detta sker är det bara att sätta pà kaminen igen när temperaturen i rummet har sjunkit.

SÂKERHETSÔVERDEL Värmaren är fôrsedd med en säkerhetsôverdel. Den minskar topplattans temperatur. Därmed minskar ocksä risken fôr olyckor som beror pà att man râkar rôra vid topplattan betydligt. Tänk pä att topplattan trots detta blir mycket varm.

Undvik att rôra vid topplattan och gallret.

Information rôrande Frankrike: Värmaren utformades fôr att drivas uteslutande av bränsle avsett fôr mobila värmare drivna av flytande bränsle enligt direktiven 18-07-2002 och 25-06-2010. Det är férbjudet att använda andra bränslen. Fräga handlaren eller titta pàâ vär webbplats angäende vära äterfôrsäljares adresser. Mobilvärmaren som drivs av flytande bränsle är avsedd att vara en extra värmare, och inte som kontinuerlig värmekälla.

Information rôrande Storbritannien: Använd endast fotogen av klass C1 enligt BS2869; del 2, eller motsvarande.

Användaren mäste fôlja dessa anvisningar fôr korrekt användning:

- använda mobilvärmaren som drivs av flytande bränsle i husvagnar, bâtar och fordonshytter;

- _ använda mobilvärmaren som drivs av flytande bränsle i otillräckligt ventilerade rum (kontrollera egenskapstabellen angäende de minsta mâtten pà det rum som ska värmas), underjordiska rum och/eller pä mer än 1 500 m hôjd;

- modifiera värmarens säkerhetsfunktioner. Denna typ av uppvärmning fàr inte användas i offentliga lokaler utan tillständ. Inhämta korrekt information om

D RÂTT BRÂNSLE Din värmare är avsedd att användas med hôgkvalitativ vattenfri paraffinolja som Qlima Premium Quality Fuels. Endast bränsle av detta slag säkerställer ren och korrekt fôrbränning. Lägre bränslekvalitet kan resultera i:

> att for mycket tjära sätter sig pà glasullsveken

> att forbränningen är ofullständig

> att värmarens livslängd minskar

> att rôk och/eller lukt uppstär

> att det bildas avlagringar pà gallret eller hôljet

Endast användning av rätt bränsle säkerställer säker, effektiv och

bekväm användning av h : : . värmaren: Skador och/eller fel pà värmaren till fôljd av att annat än vattenfri ren fotogen

av hôg kvalitet har använts omfattas inte av garantin.

Därfôr är det avgôrande att du använder rätt bränsle fôr säker, effektiv och bekväm användning av din värmare.

Rädfräga alltid din lokala âterfôrsäljare angéende rätt bränsle till värmaren.

A INSTALLERA VARMAREN En] Ta fôrsiktigt ut värmaren ur kartongen och kontrollera innehället. Utôver själva värmaren mäste du även ha:

»> en manuell bränslepump > ett transportskydd > denna bruksanvisning

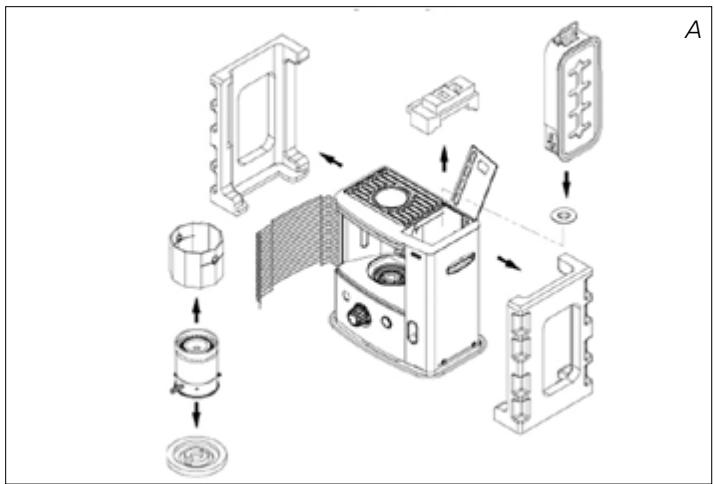

Behäll kartongen och fôrpackningsmaterialet (fig. A) fôr fôrvaring och/eller fôrflyttning av värmaren.

P2] Ta bort ôvrigt fôrpackningsmaterial:

> Ta tag i den hôgra sidan av gallret. Lyft gallret frân späret (Fig. B) och dra framät.

»> Dra bâda ändarna av fôrpackningen ât sidorna och samtidigt en aning nedät (se Fig. C).

> Tryck ner fôrpackningsmaterialet ovanpä brännkammaren en aning och ta bort det. Ta även bort fôrpackningsmaterialet under brännkammaren (fig. D).

» Sätt tillbaka brännkammaren i värmaren. Brännkammaren är râtt placerad dà den utan hinder kan flyttas en aning ât vänster och ât hôger med hjälp av handtaget @ (Fig. F). Stäng gallret: Lyft upp gallret en aning fôr att âter passa in det i dess skära.

> Oppna locket pà den avtagbara tanken @ och ta bort den bit skumplast som finns där.

B] Fyll den avtagbara bränsletanken enligt beskrivning i avsnitt B.

[a] Sätt in batterierna i deras fack @ baktill pà värmaren (fig. G). Kontrollera att de positiva och negativa polerna matchar märkena + och - inuti batterifacket. Stäng batteriluckan.

El Kaminen ska stà pä ett stabilt och helt jämnt underlag. Flytta pà kaminen om den inte stär plant. Fôrsôk inte râtta till ett ojämnt underlag genom att lägga bôcker eller andra saker under kaminen.

te] Värmaren är nu klar att användas.

FYLLA PÀ BRÂNSLE Fyll pà den lôstagbara tanken pä lämplig plats, eftersom det alltid finns risk fôr spill. Fôlj anvisningarna nedan:

EI Se till sà att värmaren är avstängd.

P2] Ôppna det ôvre locket och ta ut den lôstagbara bränsletanken ur värmaren (Fig. H). OBS! Det kan hända att det droppar nägot frän bränsletanken. Sätt ned den lôstagbara bränsletanken med locket uppât, handtaget pà golvet (fig. 1) och skruva av bränslelocket.

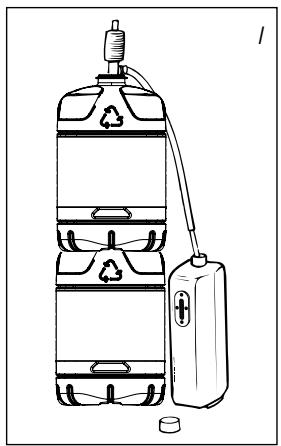

B] Fyll den lôstagbara bränsletanken med hjälp av en bränslepump (se använd- ningsanvisningarna fôr bränslepumpen). Se till sà att den befinner sig i ett hôgre läge än den lôstagbara bränsletanken (fig. J). Stick in den räfflade slan- gen i den avtagbara bränsletanken.

[a] Kontrollera den avtagbara bränsletankens bränslemätare medan du fyller bränsletanken (fig. J). Avbryt päfyllningen när mätaren indikerar att bränsle- tanken är full. Ôverskrid inte gränsen fôr hur mycket bränsle som kan fyllas pä, särskilt inte om bränslet är mycket kallt (bränslet utvidgas när det blir varmt).

El Lât bränsle som finns kvar i pumpen rinna tillbaka ned i bränsledunken och ta fôrsiktigt bort pumpen. Skruva fôrsiktigt pà bränslelocket pà tanken. Torka upp bränsle som kommit utanfôr.

te] Kontrollera att bränslelocket sitter rakt och är ordentligt päskruvat. Sätt till- baka den avtagbara bränsletanken i värmaren (locket nere). Stäng locket.

TÂNDA VÂRMAREN Fôrsta gängen man använder en ny värmare kan det hända att det luktar lite under en kort stund. Du bër därfôr tillfôra extra luft, eller tända värmaren nägon annanstans än i vardagsrummet.

Fôrsta gängen du använder värmaren ska du fôrst sätta i den fyllda, avtagbara bränsletanken och sedan vänta cirka 30 minuter innan du tänder värmaren. Pà sà sätt hinner glasullsveken suga upp bränslet. Gôr pà samma sätt när bränslet i tanken är slut och när glasullsveken har bytts ut.

Kontrollera alltid bränsleindikatorn @ innan du sätter pà värmaren fôr att se om den avtagbara bränsletanken behôver fyllas pà.

Tänd alltid värmaren med tändaren. Använd aldrig tändstickor eller cigarettändare.

Fôlj proceduren nedan:

EI Vrid det räfflade vredet fôr justering av veken @ medurs tills det tar emot (fig. K).

P2] Tryck in tändningsknappen @ (fig. L), men inte fôr härt. Släpp tändningsknap- pen när du ser en làga i brännkammaren @.

När du har tänt värmaren ska du alltid kontrollera att brännkammaren @ är plan, genom att fôra den nägot ât vänster och hôger i dess handtag @ (fig. E). Rôrelsen ska vara smidig. Om brännkammaren inte är plan, orsakar det att rôk och sot ansamlas.

VÂRMARENS FÜRBRÂNNING När du har tänt värmaren tar det 10 till 15 minuter innan du kan se om den bränner som den ska. En alltfôr hôg läga kan orsaka rôk och sot, medan en alltfôr läg läga kan orsaka obehaglig lukt. Fig. Q visar de lägsta och hôgsta tillätna hôjderna fôr den brinnande lägan. Lägan kan justeras fortlôpande med lägreglaget @ (fig. M).

En alltfôr läg läga kan även orsakas av:

> att det finns fôr lite bränsle (fyll pà bränsletanken)

> att bränslet som används är av dälig kvalitet (kontakta fôrsäljaren)

> att ventilationen är otillräcklig (lât fônster eller dôrr stà pà glänt) > att veken behôver bytas ut (kontakta din âterfôrsäljare eller

byt ut veken, se avsnitt L)

STÂNGA AV VÂRMAREN Lât värmaren brinna pà den lägsta inställningen i ungefär en minut. Tryck pà AV-knappen @. Lägan slocknar efter en liten stund (fig. N).

FEL, ORSAKER OCH LÔSNINGAR Om det uppstär ett fel som inte kan lôsas med hjälp av riktlinjerna nedan, skontakta din âterfôrsäljare.

VÂRMAREN TÂNDS INTE > Batterierna är fel isatta i hällaren. Kontrollera (fig. G). > Det finnsinte tillräckligt mycket strôm kvar i batterierna fôr tändning. Byt ut (fig. G) > Bränslet har tagit slut i tanken eller sà har veken bytts ut. När du har fyllt pà och satt tillbaka den avtagbara bränsletanken ska du vänta 30 minuter innan du tänder värmaren. > Du trycker ner tändskjutreglaget @ alltfôr härt. Tryck ner det mjukare (avsnitt C).

OREGELBUNDEN LÂGA OCH/ELLER SOT OCH/ELLER DÂLIG LUKT 4 G > Brännkammaren @ ärinte rätt positionerad. Använd handtaget @ für att gôra den plan, tills du smidigt kan fôra den en aning ât vänster och ât hôger och brännkammaren är plan. > Du använder bränsle som passerat sitt bäst-fôre-datum. Starta varje uppvärmningssäsong med nytt bränsle. > Du använder fel typ av bränsle. Se RÂTT BRÂNSLE (avsnittet “Detta mâste du känna till i fôrväg”").

> Damm har samlats i värmarens undre del. Kontakta din âterfôrsäljare.

> Vekens hôjd ärinte rätt. Kontakta din âterfôrsäljare.

VARMAREN SLOCKNAR SAKTA > Den avtagbara bränsletanken är tom. Se avsnitt B. > Den undre tanken har frorenats av vatten. Kontakta din âterfôrsäljare. > Veken har härdnat pà ovansidan. Bränn värmaren tills allt bränsle har använts (avsnitt G). Använd rätt bränsle. > Du använder bränsle som passerat sitt bäst-fôre-datum. Starta varje uppvärmningssäsong med nytt bränsle.

VARMAREN FORTSÂTTER ATT BRINNA SVAGT > Vekens läge är für lägt. Kontakta din âterfôrsäljare. > Innan du fyllde pä tanken, hade värmaren bränt upp nästan allt bränsle. När du har fyllt pà och satt tillbaka den avtagbara bränsletanken ska du vänta 30 minuter innan du tänder värmaren. > Du använder fel typ av bränsle. Se RÂTT BRÂNSLE (avsnittet “Detta mâste du känna till i fôrväg""). > Rummet har otillräcklig ventilation. Lât ett fônster eller en dôrr stä vidôppen en stund.

VARMAREN BRINNER FÔR HÔGT, LÂGAN KAN INTE JUSTERAS. > Du använder en felaktig, alltfôr flyktig typ av bränsle.

Se RÂTT BRÂNSLE (avsnittet “Detta mâste du känna till i fôrväg""). > Vekens läge är for hôgt.

Kontakta din âterfôrsäljare.

G unDERHALL Din värmare behôver knappt näâgot underhäll alls. Men det är viktigt att du avlägsnar damm och fläckar i tid med en lätt fuktig trasa, eftersom det annars kan uppstà fläckar som är svära att fà bort. Under normala fôrhällanden är det bara tre komponenter som slits:

1. BATTERIERNA Du kan själv byta batterier. Kasta inte uttjänta batterier i hushällssoporna. Fôlj tillämplig miljélagstiftning gällande kassering av hushällens kemiska avfall. Släng inte batterier i elden där de kan explodera eller ge av farliga vätskor.

2. TÂNDSPOLEN Tändspolen häller längre om du tänder den pà rätt sätt. Byt ut batterierna i tid och var noga med att inte trycka ner tändskjutreglaget alltfôr härt. Om glôdträden är trasig ska du byta ut spolen.

Demontera inga värmarkomponenter pä egen hand. Kontakta alltid din

H FÔRVARING (SLUT PÀÂ UPPVÂARMNINGSSÂSONGEN) Vi rekommenderar att du bränner upp allt bränsle i bränsletanken i slutet av uppvärmningssäsongen och att du fürvarar värmaren pà rätt sätt. Fôlj nästa procedur:

EI Tänd värmaren nägon annanstans än i vardagsrummet och lât den stà pà tills bränslet är helt slut.

P2] Lât värmaren svalna.

El Rengôr värmaren med en lätt fuktig trasa och torka sedan av den med en torr trasa.

[a] Ta ut batterierna ur batterifacket @ och fôrvara dem pä en torr plats.

El Fôrvara värmaren pà en dammfri plats, helst i originalfôrpackningen. Oanvänt bränsle kan sparas till nästa uppvärmningssäsong. Om det finns bränsle kvar, kasta inte bort det utan lämna in det pà närmaste âtervinningscentral.

TRANSPORT Vida fôljande âtgärder fôr att undvika bränsleläckage under transport av värmaren:

EI Lât värmaren svalna.

P2] Ta bort den avtagbara bränsletanken 1 frän värmaren och ta bort bränslefil- tret. Det kan hända att det droppar nägot frän filtret, sà ha en trasa inom räckhäll. Fôrvara bränslefilter och den avtagbara bränsletanken utanfôr vär- maren.

B] Sätt transportskyddet (Fig. O) pà bränslefiltrets plat. Tryck till ordentligt. Transportskyddet hindrar sà längt det är môjligt olja frän att läcka ut ur vär-

maren under transport.

[a] Värmaren ska alltid vara i upprätt läge när den fôrflyttas.

El Tôm den fasta tanken med en bränslepump fôre transport eller om felaktigt eller smutsigt bränsle används. Ta fôrst bort bränslefiltret och sätt sedan in bränslepumpen i den tomma fasta tanken. Gôr pà samma sätt om det finns vatten i bränsletanken.

J SPECIFIKATIONER R 7327S C Tändning elektrisk Bränsle paraffin Kapacitet (kW)* 27 Lämpligt utrymme (m3)** 45-95 Bränslefôrbrukning (ltimme)* 0.281 Bränslefôrbrukning (g/timme)* 225 Brinntid per bränsletank (timmar)* 18.5 Den avtagbara bränsletankens kapacitet (liter) 52 Vikt (kg) 9.6

bredd 455 Mätt (mm) (inklusive basplatta) djup 295

hôjd 505 Erforderliga batterier 6V D.C. (R14 x 4) Typ av veke o Overvakning av ventilationskvalitet (luftfôrnyelse): Direkt mätning av CO2-nivä (NDIR CO2-sensor E-Guard @).

+ Vid max. inställning ** _ Specificerade värden är riktlinjer

K° GARANTIAVSÂTTNINGAR Med värmaren fôljer en garanti som gäller i 48 mänader frân och med inkôpsdatumet. Under denna period lagas alla material- och tillverkningsfel utan kostnad. Fôljande villkor gäller fôr denna garanti:

mn] Vi tillbakavisar uttryckligen alla ôvriga ersättningskrav, inklusive ersättning fôr foljdskador.

Garantin fôrlängs inte i samband med reparationer eller byten av delar som äger rum inom garantiperioden.

Om värmaren modifieras, tillfôrs delar som inte är original eller repareras av en tredje part gäller inte garantin längre.

Garantin omfattar inte delar som är fôremäl fôr normalt slitage, t.ex. batteri- er, veken och den handdrivna bränslepumpen.

Garantin gäller endast om daterat kôpebevis i original visas upp och om detta kôpebevis inte innehäller nägra ändringar.

Garantin täcker inte skador som uppstätt genom hantering som inte är i enlighet med anvisningarna fôr användning, fôrsummelse och användning av en felaktig typ av bränsle, eller bränsle vars bäst-fôre-datum har passerats. Tänk pà att det kan vara farligt att använda fel sorts bränsle*.

Kôparen stâr fôr transportkostnader och ansvarar fôr eventuella skador som kan uppstä när värmaren eller värmarens delar fôrflyttas.

Fôr att undvika onôdiga kostnader rekommenderar vi att du alltid fôrst läser igenom “Användningsinstruktioner" noga. Om dessa inte erbjuder nägon lôsning bôr du ta med värmaren till din âterfôrsäljare fôr reparation.

* Mycket lättantändliga ämnen kan orsaka okontrollerbar forbränning, vilket kan leda till att lägor slàr ut ur värmaren. Om detta skulle inträffa fâr du absolut inte fôrsôka flytta värmaren, utan genast stänga av värmaren (se avsnitt E). en nôdsituation kan du använda en brandsläckare, men endast en brandsläckare av typ B: en koldioxid- eller pulverbrandsläckare.

14 TIPS FÜR SÂKER ANVÂNDNING 1. Barn bôr ôvervakas fôr att garantera att de inte leker med apparaten. 2. Flytta inte pà värmaren när den är pà eller när den fortfarande är varm. FyIl inte pà värmaren och ägna dig inte ât underhäll när den är pâ eller

när den fortfarande är varm.

3. Setill sà att det minst är 1,5 meter mellan värmarens framsida och väg- gar, gardiner och môbler.

4. Användinte värmaren pà platser där det är mycket drag eller damm. | bäda fallen fungerar inte värmaren optimalt.

5. Stäng av värmaren innan du gr och lägger dig.

6. Bränsle ska endast fôrvaras och fôrflyttas i lämpliga bränslebehällare eller bränsledunkar.

7. Setill sà att bränslet inte utsätts fôr värme eller extrema temper- aturfôrändringar. Fôrvara alltid bränslet pà en sval, torr och mërk plats (kvaliteten päverkas av solljus).

8. Användinte värmaren pà ställen där det kan finnas skadliga gaser eller ängor (t.ex. avgaser eller färgängor).

9. Tänk pà att värmarens galler blir mycket varmt. Om apparaten täcks ôver fôreligger brandrisk.

10. Sealltid till sà att ventilationen är tillräcklig.

11. Denna apparat är inte avsedd fôr användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala môjligheter, eller som saknar erfarenhet och kunskap, sävida de inte fätt vägledning eller instruktioner vad gäller användning av apparaten av en person som ansvarar fôr deras säkerhet.

12. Denna apparat kan användas av barn frân 8 är och uppäât och personer med nedsatt fysisk eller mental fôrmäga eller brist pà erfarenhet och kunskap om de ôvervakas eller har instruerats om en säker användning av apparaten och fôrstär de risker som det innebär.

13. Barn far inte leka med apparaten.

14. Rengôring och underhäll fàr inte utfôras av barn utan tillsyn.

BYTE AV VEKEN KONTROLLERA ATT VARMAREN ÀR AVSTÂANGD OCH HELT AVSVALNAD INNAN DU BYTER VEKE.

Ôppna tanklocket @ och ta bort tanken Q.

Ta ur batterierna fôr att undvika eventuella brännska- dor.

Ôppna det främre gallret och ta bort férbränningskam- maren @.

Ta bort vekjusteraren @ genom att dra den rakt ut. Lossa de 5 skruvarna: 1 frän baksidan och 2 frân hôger sida och 2 frän vänster sida av hôljet.

Avlägsna sensorn pä baksidan av hôljet.

Avlägsna hôljet genom att dra det rakt upp.

Ta bort de 1 skruva pä vindskyddet A/B.

Ta bort kontakten (1EA) frän tändelektroden.

Ta bort det automatiska tippningssäkerhetsreglaget genom att lossa 1 skruv.

Skruva loss 4 vingmuttrar

Ta bort vekjusterarens montering.

Tryck pà stiftet fôr veken som är monterad inuti vek- monteringen. Demontera veken, vekhällaren, och vek- ens hôlje separat.

Installera den nya veken och fôr in de tre stiften pàâ den nya veken i de 3 hälen pà vekens hylsa i riktning uppät (se pilen märkt “upp" pà vekens hylsa).

Tryck in den nya veken i hällarens tänder pà vekhylsan sà att veken sitter tätt mot insidan av vekhylsan och jämna ut eventuella rynkor.

Passa in stiften med de slitsade hâlen inuti vekjusterar- en. Tryck sedan fôrsiktigt in de tre stiften pà veken (nu fästa vid vekhylsan) mot insidan. Fôr in de tre stiften i de lutande spären pä vekjusteraren. Tryck pà var och en av de tre stiften sà att de sitter ordentligt i hälen.

Vrid vekens justeringsvred och kontrollera att veken rôr sig obehindrat uppät och nedät.

Skjut veksjusteraren nedät längs dragrüret. Placera just- eringsaxeln mot framsidan av värmaren.

Sätt pâ 4 vingmuttrar pà monteringsstiften, men dra inte ât dem ännu.

15. Hôj veken till dess hôgsta läge och dra sedan ât ving- muttrarna i flera steg.

16. Kontrollera vekens hôjd. Den ska vara 0,8 cm ovanfôr kragen.

17. Kontrollera att det finns korrekt frigäng mellan vekhäl- laren och dragrôret. Det ska vara samma runtom.

18a.Sätt tillbaka tippningssäkerhetsreglaget genom att trycka pä släckningsvredet.

18b.Anslut de 3 kontakter (3EA) med kretskortet.

18c. Ta bort kontakten (1EA) frän tändelektroden.

19. Kontrollera funktionen für tippningssäkerhetsreglaget genom att trycka pà släckningsknappen sà att pendeln rubbas.

20. Montera den automatiska tändenheten.

21. Montera vindskyddet A/B

22. Sätt tillbaka hôljet.

23. Dra ât de 5 skruvarna pä hôljet och installera sensorn pà baksidan av hôljet.

24. Sätt tillbaka fôrbränningskammaren och tanken.

25. Sätt tillbaka vekjusteringsvredet. Stäng frontplattan.

Sätt i batterierna i batterifacket och fyll tanken med kvalitetsbränsle. Sätt i tanken i värmaren och vänta i minst 60 minuter sà att den nya veken helt har hunnits mättas med bränsle.

@ Om du behôver service eller information eller har problem med apparaten kan du besôka www.alima.com eller Kontakta Qlima kundtjänst (du hittar telefonnumret pà www.alima.com)
