BRUKSANVISNING R8128SC - R7224SC - R8224SC - R8227SC QLIMA

ren pà baksiden av kabinettet.

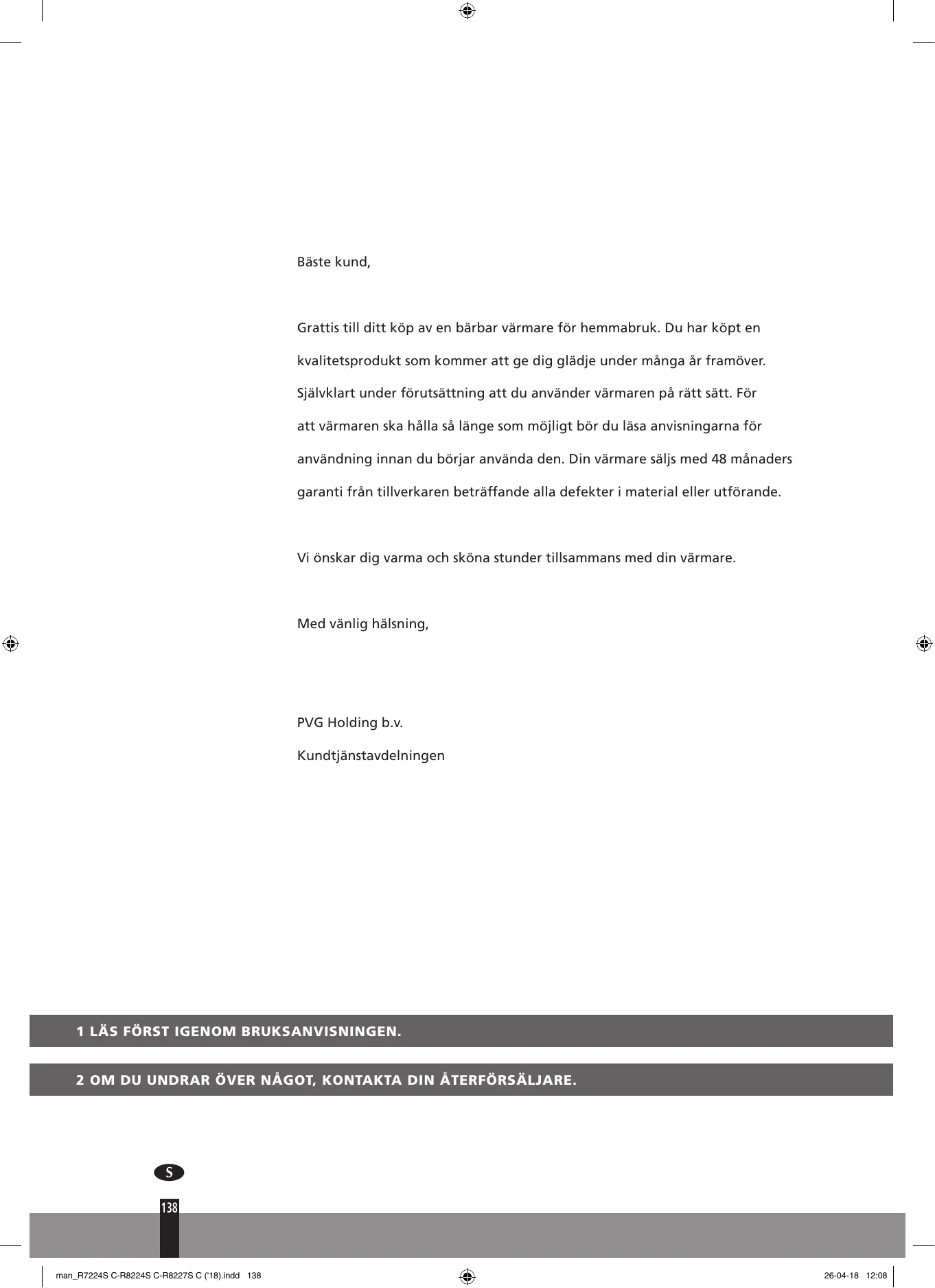

Bäste kund, Grattis till ditt kôp av en bärbar värmare fôr hemmabruk. Du har kôpt en kvalitetsprodukt som kommer att ge dig glädje under mänga àr framôver. Självklart under fôrutsättning att du använder värmaren pà râtt sätt. Fôr att värmaren ska hälla sà länge som môjligt bôr du läsa anvisningarna fôr användning innan du bôrjar använda den. Din värmare säljs med 48 mänaders garanti frän tillverkaren beträffande alla defekter i material eller utfôrande. Vi ônskar dig varma och skôna stunder tillsammans med din värmare. Med vänlig hälsning, PVG Holding b.v. Kundtjänstavdelningen

Här nedanfôr beskrivs de viktigaste stegen fôr hur du använder din värmare. Fôr mer detaljer, se MANUAL (sidorna 139 ff.). Ta bort allt fôrpackningsmaterial (se avsnitt À, fig. A). Fyll den avtagbara tanken @ och vänta i 30 minuter innan du tänder värmaren (se avsnitt B, fig. 1). Sätt in batterierna i batterifacket ® (se avsnitt À, fig. G). Kontrollera att brännkammaren @ stär helt rakt (se avsnitt À, fig. F). Tänd värmaren genom att trycka ner lägreglaget @ och tändskjutreglaget @ samtidigt (se avsnitt C, fig. K och L). När du har satt pà värmaren tar det 10 till 15 minuter innan du kan se om värmaren bränner ordentligt (se avsnitt D). Stäng av värmaren (se avsnitt E). ® Som brandskyddsätgärd mäste tanken fyllas antingen när värmaren har stängts av eller i ett annat rum än där värmaren är installerad. + Fürvara alla bränslebehällare med originalpluggar och tätningar pä en sval och mërk plats. ® Bränsle äldras. Använd nytt bränsle i bôrjan av varje uppvärmningssäsong. ® Genom att använda Qlima Premium Quality Fuels som uppvärmningsbränsle är du garanterad ett bränsle av god kvalitet. ® Innan du byter till ett annat märke och/eller bränsletyp mäste du kontrollera att den mobila värmaren är helt tômd pà allt âterstäende bränsle. + Fürsta gängen du tänder värmaren kommer den att lukta “ny” en liten stund. HUVUDKOMPONENTER © AV-knapp (fôr nôd- stopp) Räfflat vred für juste- ring av veke Tändningsknapp Brännkammare Handtag till brännkam- maren sleindikator Galler Lock till den avtagbara bränsletanken Avtagbar bränsletank Bränslemätare till den avtagbara bränsletan- ken Batterifack Handtag Hôlje Luftkvalitets- kontrollsystem 26-04-18 12:08

SE ALLTID TILL ATT DET FINNS TILLRÂCKLIG VENTILATION Denna enhet har ett inbyggt säkerhetssystem som stänger av den när rumstemperaturen blir fôr hôg. Värmaren kan inte startas om fôrrän efter 15 minuter efter den har stängts av (manuellt eller automatiskt). Tvinga inte antändning under den perioden fôr att fôrhindra skador pà värmaren. Värmaren är utrustad med ett luftkvalitetskontrollsystem @. När det inte finns tillräcklig ventilation i rummet eller när värmaren användés i ett rum som är fôr litet kommer den att stängas av automatiskt. Fôr en bekväm och säker uppvärmning ska du till att ventilationen är tillräcklig. Anm.: Fôr att undvika oavsiktlig avstängning rekommenderar vi att lämna en dôrr eller ett fônster pà glänt medan värmaren arbetar. Läs igenom handboken noga innan du använder enheten. Behäll den fôr framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, fôrordningar och standarder. Den här produkten är avsedd att användas som värmare i bostäder och är endast avsedd für användning pà torra platser, under normala hushällsfôrhällanden, inomhus i vardagsrum, kôk och garage. Du mäste oavsett modell alltid se till att värmaren användés i ett rum som är tillräckligt stort fôr att den ska kunna användas pà ett säkert sätt utan extra ventilation. Om rummet är fôr litet mäste du alltid ôppna en dôrr eller ett fônster nägot (6ppna en springa pà ca 2,5 cm). Det är viktigt att alla rum där värmaren används har ett tillräckligt luftintag och ett effektivt luftutflôde (bäda ôppningarna mäste ha ett tvärsnitt pà minst 50 cm2). Säkerhetssystemet fär inte modifieras, eftersom detta ogiltiggôr garantin att luftgivaren kommer att fungera ordentligt. Kontakta äterforsäljaren om du är tveksam. SÂKERHETSSYSTEM När kaminen har slagits pà kan det hända att den automatiskt stannar vid en viss rumstemperatur (19-20° C). Det är normalt, och beror pä att värmen lagras. Orsaken är säkerhetssystemets uppbyggnad. Om detta sker är det bara att sätta pà kaminen igen när temperaturen i rummet har sjunkit.

Värmaren är fôrsedd med en säkerhetsôverdel. Den minskar topplattans temperatur. Därmed minskar ocksä risken fôr olyckor som beror pà att man râkar rôra vid topplattan betydligt. Tänk pà att topplattan trots detta blir mycket varm. Undvik att rôra vid topplattan och galiret. Information rôrande Frankrike: Värmaren utformades fôr att drivas uteslutande av bränsle avsett fôr mobila värmare drivna av flytande bränsle enligt direktiven 18-07-2002 och 25-06-2010. Det är férbjudet att använda andra bränslen. Fräga handlaren eller titta pàâ vär webbplats angäende vära âterfôrsäljares adresser. Mobilvärmaren som drivs av flytande bränsle är avsedd att vara en extra värmare, och inte som kontinuerlig värmekälla. Information rôrande Storbritannien: Använd endast fotogen av klass C1 enligt BS2869; del 2, eller motsvarande. Användaren mäste fôlja dessa anvisningar fôr korrekt användning: UNDVIK ATT - _ använda mobilvärmaren som drivs av flytande bränsle i husvagnar, bâtar och fordonshytter; - använda mobilvärmaren som drivs av flytande bränsle i otillräckligt ventilerade rum (kontrollera egenskapstabellen angäende de minsta mâtten pâ det rum som ska värmas), underjordiska rum och/eller pà mer än 1 500 m hôjd; - _ modifiera värmarens säkerhetsfunktioner. Denna typ av uppvärmning fàr inte användas i offentliga lokaler utan tillständ. Inhämta korrekt information om detta i forväg. man_R7224S C-R8224S C-R8227S C (18)indd 140 26-04-18 12:08

Din värmare är avsedd att användas med hôgkvalitativ vattenfri paraffinolja som Qlima Premium Quality Fuels. Endast bränsle av detta slag säkerställer ren och korrekt fôrbränning. Lägre bränslekvalitet kan resultera i: > att for mycket tjära sätter sig pà glasullsveken > att forbränningen är ofullständig > att värmarens livslängd minskar > att rôk och/eller lukt uppstär > att det bildas avlagringar pà galiret eller hôljet Endast användning av rätt bränsle säkerställer säker, effektiv och bekväm användning av Därfôr är det avgôrande att du använder rätt bränsle fôr säker, effektiv och bekväm användning av din värmare. värmaren. Skador och/eller fel pà värmaren till féljd av att annat än vattenfri ren fotogen av hôg kvalitet har använts omfattas inte A av garantin. Rädfräga alltid din lokala âterfôrsäljare angéende rätt bränsle till värmaren.

A INSTALLERA VARMAREN

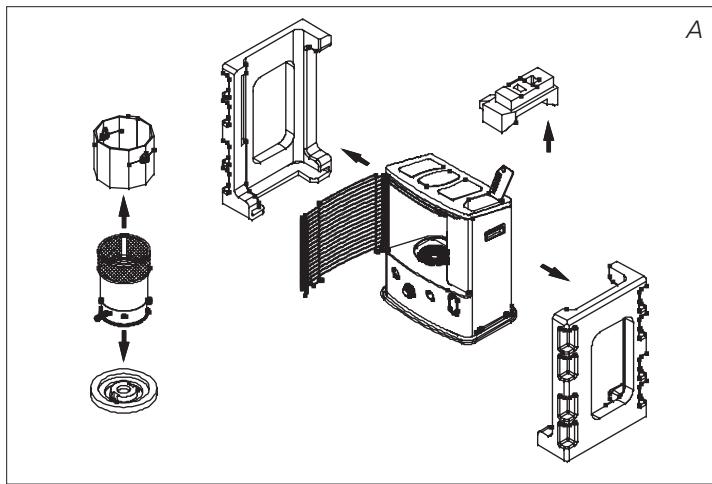

EI Ta fôrsiktigt ut värmaren ur kartongen och kontrollera innehället. Utôver själva värmaren mäste du även ha: > en manuell bränslepump > ett transportskydd > denna bruksanvisning Behäll kartongen och fôrpackningsmaterialet (fig. A) fôr fôrvaring och/eller fôrflyttning av värmaren. BR] Ta bort ôvrigt fôrpackningsmaterial: > Ta tag i den hôgra sidan av gallret. Lyft gallret frân späret (Fig. B) och dra framät. > Dra bâda ändarna av fôrpackningen ât sidorna och samtidigt en aning nedät (se Fig. C). > Tryck ner fôrpackningsmaterialet ovanpä brännkammaren en aning och ta bort det. Ta även bort fôrpackningsmaterialet under brännkammaren (fig. D). » Sätt tillbaka brännkammaren i värmaren. Brännkammaren är râtt placerad dà den utan hinder kan flyttas en aning ât vänster och àt hôger med hjälp F av handtaget @ (Fig. F). Stäng gallret: Lyft upp gallret en aning fôr att âter passa in det i dess skära. > Oppna locket pà den avtagbara tanken @ och ta bort den bit skumplast som finns där. fl [3] Fyll den avtagbara bränsletanken enligt beskrivning i avsnitt B. man RTE24S C-RERLIS C-RAAA7S C(1B)ndd 141 & aise +200

I 1& (a) Sätt in batterierna i deras fack @ baktill pà värmaren (fig. G). Kontrollera att de positiva och negativa polerna matchar märkena + och - inuti batterifacket. Stäng batteriluckan. El Kaminen ska stà pà ett stabilt och helt jämnt underlag. Flytta pà kaminen om den inte stär plant. Fürsôk inte râtta till ett ojämnt underlag genom att lägga bôcker eller andra saker under kaminen. [6] Värmaren är nu klar att användas.

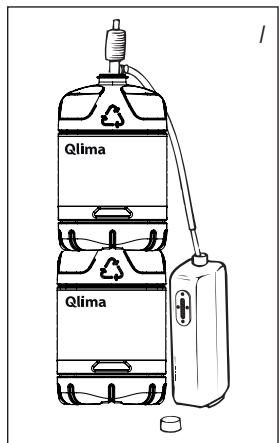

Fyll pà den lôstagbara tanken pà lämplig plats, eftersom det alltid finns risk fôr spill. Fôlj anvisningarna nedan: EI Se till sà att värmaren är avstängd. BR] Ôppna det ôvre locket och ta ut den lôstagbara bränsletanken ur värmaren (Fig. H). OBS! Det kan hända att det droppar nägot frän bränsletanken. Sätt ned den lôstagbara bränsletanken med locket uppât, handtaget pà golvet (fig. 1) och skruva av bränslelocket. BE] Fyll den lôstagbara bränsletanken med hjälp av en bränslepump (se använd- ningsanvisningarna fôr bränslepumpen). Se till sà att den befinner sig i ett hôgre läge än den lôstagbara bränsletanken (fig. J). Stick in den räfflade slan- gen i den avtagbara bränsletanken. (a) Kontrollera den avtagbara bränsletankens bränslemätare medan du fyller bränsletanken (fig. J). Avbryt päfyllningen när mätaren indikerar att bränsle- tanken är full. Ôverskrid inte gränsen fôr hur mycket bränsle som kan fyllas pà, särskilt inte om bränslet är mycket kallt (bränslet utvidgas när det blir varmt). El Lât bränsle som finns kvar i pumpen rinna tillbaka ned i bränsledunken och ta fôrsiktigt bort pumpen. Skruva fôrsiktigt pàâ bränslelocket pä tanken. Torka upp bränsle som kommit utanfôr. [6] Kontrollera att bränslelocket sitter rakt och är ordentligt pâskruvat. Sätt till- baka den avtagbara bränsletanken i värmaren (locket nere). Stäng locket.

Fôrsta gängen man använder en ny värmare kan det hända att det luktar lite under en kort stund. Du bèr därfôr tillfôra extra luft, eller tända värmaren nägon annanstans än i vardagsrummet. Fôrsta gängen du använder värmaren ska du fôrst sätta i den fyllda, avtagbara bränsletanken och sedan vänta cirka 30 minuter innan du tänder värmaren. Pà sà sätt hinner glasullsveken suga upp bränslet. Gôr pà samma sätt när bränslet i tanken är slut och när glasullsveken har bytts ut. Kontrollera alltid bränsleindikatorn @ innan du sätter pà värmaren fôr att se om den avtagbara bränsletanken behôver fyllas pà. Tänd alltid värmaren med tändaren @. Använd aldrig tändstickor eller cigarettändare. Fôlj proceduren nedan: man_R7224S C-R8224S C-R8227S C (18)indd 142 26-04-18 12:08

EI Vrid det räfflade vredet für justering av veken @ medurs tills det tar emot (fig. K). BR] Tryck in tändningsknappen @ (fig. L), men inte fôr härt. Släpp tändningsknap- pen när du ser en läga i brännkammaren @. När du har tänt värmaren ska du alltid kontrollera att brännkammaren @ är plan, genom att fôra den nägot ât vänster och hôger i dess handtag @ (fig. E). Rôrelsen ska vara smidig. Om brännkammaren inte är plan, orsakar det att rôk och sot ansamlas.

VÂRMARENS FÜRBRÂNNING

När du har tänt värmaren tar det 10 till 15 minuter innan du kan se om den bränner som den ska. En alltfôr hôg läga kan orsaka rôk och sot, medan en alltfôr läg läga kan orsaka obehaglig lukt. Fig. Q visar de lägsta och hôgsta tillätna hôjderna fôr den brinnande lägan. Lägan kan justeras fortlôpande med lägreglaget @ (fig. M). En alltfôr läg läga kan även orsakas av: » att det finns fôr lite bränsle (fyil pà bränsletanken) > att bränslet som används är av dälig kvalitet (kontakta fôrsäljaren) > att ventilationen är otillräcklig (lât fônster eller dôrr stà pà glänt) > att veken behôver bytas ut (kontakta din âterfôrsäljare eller byt ut veken, se avsnitt L)

Lät värmaren brinna pà den lägsta inställningen i ungefär en minut. Tryck pä AV-knappen @. Lägan slocknar efter en liten stund (fig. N).

FEL, ORSAKER OCH LÔSNINGAR

Om det uppstär ett fel som inte kan lôsas med hjälp av riktlinjerna nedan, skontakta din âterfôrsäljare.

> Batterierna är fel isatta i hällaren. Kontrollera (fig. G). > Det finnsinte tillräckligt mycket strôm kvar i batterierna fôr tändning. Byt ut (fig. G) > Bränslet har tagit slut i tanken eller sà har veken bytts ut. När du har fyllt pä och satt tillbaka den avtagbara bränsletanken ska du vänta 30 minuter innan du tänder värmaren. OREGELBUNDEN LÂGA OCH/ELLER SOT OCH/ELLER DÂLIG LUKT > Brännkammaren @ ärinte rätt positionerad. Använd handtaget @ für att gôra den plan, tills du smidigt kan fôra den en aning ât vänster och äât hôger och brännkammaren är plan. > Du använder bränsle som passerat sitt bäst-fôre-datum. Starta varje uppvärmningssäsong med nytt bränsle. > Du använder fel typ av bränsle. Se RÂTT BRÂNSLE (avsnittet “Detta mâste du känna till i fôrväg""). > Damm har samlats i värmarens undre del. Kontakta din äterfôrsäljare. > Vekens hôjd ärinte rätt. Kontakta din äterfôrsäljare. man RTEDAS CRIS C-RABITS (HB)mdd 142 & aise +200

> Den avtagbara bränsletanken är tom. Se avsnitt B. > Den undre tanken har frorenats av vatten. Kontakta din äterfôrsäljare. > Veken har härdnat pà ovansidan. Bränn värmaren tills allt bränsle har använts (avsnitt G). Använd rätt bränsle. > Du använder bränsle som passerat sitt bäst-fôre-datum. Starta varje uppvärmningssäsong med nytt bränsle.

VARMAREN FORTSÂTTER ATT BRINNA SVAGT

> Vekens läge är für lägt. Kontakta din äterfôrsäljare. > Innan du fyllde pä tanken, hade värmaren bränt upp nästan allt bränsle. När du har fyllt pä och satt tillbaka den avtagbara bränsletanken ska du vänta 30 minuter innan du tänder värmaren. > Du använder fel typ av bränsle. Se RÂTT BRÂNSLE (avsnittet “Detta mâste du känna till i fôrväg""). > Rummet har otillräcklig ventilation. Lât ett fônster eller en dôrr stä vidéppen en stund. VARMAREN BRINNER FÜR HÔGT, LÂGAN KAN INTE JUSTERAS. > Du använder en felaktig, alltfôr flyktig typ av bränsle. Se RÂTT BRÂNSLE (avsnittet “Detta mâste du känna till i fôrväg""). > Vekens läge är for hôgt. Kontakta din äterfôrsäljare. UNDERHÂLL Din värmare behôver knappt näâgot underhäll alls. Men det är viktigt att du avlägsnar damm och fläckar i tid med en lätt fuktig trasa, eftersom det annars kan uppstà fläckar som är svära att fà bort. Under normala fôrhällanden är det bara 2 komponenter som slits:

Du kan själv byta batterier. Kasta inte uttjänta batterier i hushällssoporna. Fôlj tillämplig miljélagstiftning gällande kassering av hushällens kemiska avfall. Släng inte batterier i elden där de kan explodera eller ge av farliga vätskor.

Tändspolen häller längre om du tänder den pà rätt sätt. Byt ut batterierna i tid och var noga med att inte trycka ner tändskjutreglaget alltfôr härt. Om glôdträden är trasig ska du byta ut spolen. Demontera inga värmarkomponenter pà egen hand. Kontakta alltid din âterfôrsäljare rôrande reparationer. Lât värmaren svalna innan du utfôr underhäll eller service. man_R7224S C-R8224S C-R8227S C (18)indd 144 26-04-18 12:08

transportdeksel FÔRVARING (SLUT PÀÂ UPPVARMNINGSSÂSONGEN) Vi rekommenderar att du bränner upp allt bränsle i bränsletanken i slutet av uppvärmningssäsongen och att du fôrvarar värmaren pà rätt sätt. Fôlj nästa procedur: EI Tänd värmaren nägon annanstans än i vardagsrummet och làt den stà pà tills bränslet är helt slut. BR] Lât värmaren svalna. BE] Rengôr värmaren med en lätt fuktig trasa och torka sedan av den med en torr trasa. (a) Ta ut batterierna ur batterifacket @ och fôrvara dem pä en torr plats. El Férvara värmaren pà en dammfri plats, helst i originalfôrpackningen. Oanvänt bränsle kan sparas till nästa uppvärmningssäsong. Om det finns bränsle kvar, kasta inte bort det utan lämna in det pà närmaste âtervinningscentral. TRANSPORT Vida fôljande âtgärder fôr att undvika bränsleläckage under transport av värmaren: EI] Lât värmaren svalna. BR] Ta bort den avtagbara bränsletanken | frän värmaren och ta bort bränslefil- tret. Det kan hända att det droppar nägot frän filtret, sà ha en trasa inom räckhäll. Fôrvara bränslefilter och den avtagbara bränsletanken utanfôr vär- maren. B] Sätt transportskyddet (Fig. O) pà bränslefiltrets plat. Tryck till ordentligt. Transportskyddet hindrar sà längt det är môjligt olja frän att läcka ut ur vär- maren under transport. [a] Värmaren ska alltid vara i upprätt läge när den fôrflyttas. El Tôm den fasta tanken med en bränslepump fôre transport eller om felaktigt eller smutsigt bränsle används. Ta fôrst bort bränslefiltret och sätt sedan in bränslepumpen i den tomma fasta tanken. Gôr pà samma sätt om det finns vatten i bränsletanken. man_R7224S C-R8224S C-R8227S C (18)indd 145 26-04-18 12:08

SPECIFIKATIONER R7224S C | R8224SC | R8227SC Tändning elektrisk Bränsle paraffin Kapacitet (kW)* 24 24 27 Lämpligt utrymme (m3)** 40-85 40-85 45-95 Bränslefôrbrukning (ltimme)* 0.250 0.250 0.281 Bränsleférbrukning (g/timme)* 200 200 225 Brinntid per bränsletank (timmar)* 16.8 16.8 15 Den avtagbara bränsletankens kapacitet (liter) 42 42 42 Vikt (kg) 88 8.8 9.1 bredd 455 Mätt (mm) (inklusive basplatta) djup 295 hôjd 495 Erforderliga batterier 6V D.C. (R14 x 4) Typ av veke o Overvakning av ventilationskvalitet (luftférnyelse): Direkt mätning av CO2-nivä (NDIR CO2-sensor E-Guard @). + Vid max. inställning **_ Specificerade värden är riktlinjer GARANTIAVSÂTTNINGAR Med värmaren fôljer en garanti som gäller i 48 mänader frân och med inkôpsdatumet. Under denna period lagas alla material- och tillverkningsfel utan kostnad. Fôljande villkor gäller fôr denna garanti: El Vi tillbakavisar uttryckligen alla ôvriga ersättningskrav, inklusive ersättning fôr fôljdskador. B] Garantin fôrlängs inte i samband med reparationer eller byten av delar som äger rum inom garantiperioden. Om värmaren modifieras, tillfôrs delar som inte är original eller repareras av en tredje part gäller inte garantin längre. er, veken och den handdrivna bränslepumpen. ta] Garantin omfattar inte delar som är fôremäl fôr normalt slitage, t.ex. batteri- El Garantin gäller endast om daterat kôpebevis i original visas upp och om detta kôpebevis inte innehäller nâgra ändringar. [6] Garantin täcker inte skador som uppstätt genom hantering som inte är i enlighet med anvisningarna fôr användning, fôrsummelse och användning av en felaktig typ av bränsle, eller bränsle vars bäst-fôre-datum har passerats. Tänk pà att det kan vara farligt att använda fel sorts bränsle*. Kôparen stàr fôr transportkostnader och ansvarar fôr eventuella skador som kan uppstäà när värmaren eller värmarens delar fôrflyttas. Fôr att undvika onôdiga kostnader rekommenderar vi att du alltid fôrst läser igenom “Användningsinstruktioner" noga. Om dessa inte erbjuder nägon lôsning bôr du ta med värmaren till din âterfôrsäljare fôr reparation. + Mycket lättantändliga ämnen kan orsaka okontrollerbar férbränning, vilket kan leda till att lägor slär ut ur värmaren. Om detta skulle inträffa fär du absolut inte fôrsôka flytta värmaren, utan genast stänga av värmaren (se avsnitt E). l en nôdsituation kan du använda en brandsläckare, men endast en brandsläckare av typ B: en koldioxid- eller pulverbrandsläckare. man_R7224S C-R8224S C-R8227S C (18)indd 146 26-04-18 12:08

Barn bôr ôvervakas fôr att garantera att de inte leker med apparaten. Flytta inte pà värmaren när den är pà eller när den fortfarande är varm. Fyll inte pâ värmaren och ägna dig inte ât underhäll när den är pâ eller när den fortfarande är varm. Se till sà att det minst är 1,5 meter mellan värmarens framsida och väg- gar, gardiner och môbler. Använd inte värmaren pà platser där det är mycket drag eller damm. | bäda fallen fungerar inte värmaren optimalt. Stäng av värmaren innan du gàr och lägger dig. Bränsle ska endast fôrvaras och fôrflyttas i lämpliga bränslebehällare eller bränsledunkar. Se till sà att bränslet inte utsätts for värme eller extrema temper- aturfôrändringar. Fôrvara alltid bränslet pà en sval, torr och mërk plats (kvaliteten päverkas av solljus). Använd inte värmaren pà ställen där det kan finnas skadliga gaser eller ängor (t.ex. avgaser eller färgängor). Tänk pà att värmarens galler blir mycket varmt. Om apparaten täcks ôver fôreligger brandrisk. Se alltid till sà att ventilationen är tillräcklig. Denna apparat är inte avsedd fôr användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala môjligheter, eller som saknar erfarenhet och kunskap, sâvida de inte fâtt vägledning eller instruktioner vad gäller användning av apparaten av en person som ansvarar fôr deras säkerhet. Denna apparat kan användas av barn frän 8 àr och uppät och personer med nedsatt fysisk eller mental f‘rmäga eller brist pâ erfarenhet och kunskap om de ôvervakas eller har instruerats om en säker användning av apparaten och fôrstär de risker som det innebär. Barn fàr inte leka med apparaten. Rengôring och underhäll fàr inte utfôras av barn utan tillsyn. man_R7224S C-R8224S C-R8227S C (18)indd 147 26-04-18 12:08

Ôppna tanklocket @ och ta bort tanken @. Ta ur batterierna fôr att undvika eventuella brännska- dor. Ôppna det främre gallret och ta bort férbränningskam- maren @. Ta bort vekjusteraren @ genom att dra den rakt ut. Lossa de 5 skruvarna: 2 frân baksidan och 1 frân hôger sida och 2 frân vänster sida av hôljet. Avlägsna sensorn pà baksidan av hôljet. Avlägsna hôljet genom att dra det rakt upp. Ta bort vindskyddet A/B Ta bort den tändaren genom att lossa 1 skruv. Ta bort det automatiska tippningssäkerhetsreglaget genom att lossa 1 skruv. Ta bort de 4 kontakter (4EA) frän printplate. Skruva loss 4 vingmuttrar Ta bort vekjusterarens montering. Tryck pà stiftet fôr veken som är monterad inuti vek- monteringen. Demontera veken, vekhällaren, och vek- ens hôlje separat. Installera den nya veken och fôr in de tre stiften pà den nya veken i de 3 hälen pä vekens hylsa i riktning uppät (se pilen märkt “upp" pä vekens hylsa). Tryck in den nya veken i hällarens tänder pà vekhylsan sà att veken sitter tätt mot insidan av vekhylsan och jämna ut eventuella rynkor. Passa in stiften med de slitsade hâlen inuti vekjusterar- en. Tryck sedan fôrsiktigt in de tre stiften pâ veken (nu fästa vid vekhylsan) mot insidan. Fôr in de tre stiften i de lutande spären pà vekjusteraren. Tryck pà var och en av de tre stiften sà att de sitter ordentligt i hälen. Vrid vekens justeringsvred och kontrollera att veken rôr sig obehindrat uppät och nedät. Skjut veksjusteraren nedât längs dragrôret. Placera just- eringsaxeln mot framsidan av värmaren. Sätt pà 4 vingmuttrar pà monteringsstiften, men dra inte ât dem ännu. man_R7224S C-R8224S C-R8227S C (18)indd 148 26-04-18 12:09

15. Hôj veken till dess hôgsta läge och dra sedan ât ving-

17. Kontrollera att det finns korrekt frigäng mellan vekhäl-

laren och dragrüret. Det ska vara samma runtom. 18a.Sätt tillbaka tippningssäkerhetsreglaget genom att trycka pä släckningsvredet. 18b.Anslut de fyra kontakter (4EA) med kretskortet.

19. Kontrollera funktionen fôr tippningssäkerhetsreglaget

genom att trycka pä släckningsknappen sà att pendeln rubbas.

22. Sätt tillbaka den tändenheten.

23. Sätt tillbaka hôljet.

24. Dra ât de 5 skruvarna pà hôljet och installera sensorn

pà baksidan av hôljet.

25. Sätt tillbaka forbränningskammaren och tanken.

26. Sätt tillbaka vekjusteringsvredet. Stäng frontplattan.

Sätt i batterierna i batterifacket och fyll tanken med kvalitetsbränsle. Sätt i tanken i värmaren och vänta i minst 60 minuter sà att den nya veken helt har hunnits mättas med bränsle. man RTEDAS CRIS C-RABITS (HB)mdd 149 & aise +200
