Produkttype	Bærbar parafinovn
Merke	QLIMA
Kompatible modeller	R8128SC, R7224SC, R8224SC, R8227SC
Strømforsyning	6V DC-batterier (4 x R14)
Tenningstype	Elektrisk med batterier
Anbefalt drivstoff	Flytende drivstoff for bærbare varmeapparater (i samsvar med forskrifter 18/07/2002 og 25/06/2010), av type Qlima Premium Quality Fuels eller PTX
Maksimal varmeeffekt	2400-2700 W avhengig av modell (200-225 g/t)
Drivstofforbruk	0,250-0,281 L/t avhengig av modell
Tankens varighet	15 til 16,8 timer avhengig av modell
Kapasitet for avtakbar tank	4,2 L
Anbefalt romvolum	40 til 95 m³ avhengig av modell (min. 40-45 m³)
Mål (L x B x H)	455 x 295 x 495 mm
Vekt	8,8-9,1 kg avhengig av modell
Sikkerhetssystemer	Automatisk avstenging ved overoppheting (15 min forsinkelse), CO₂-detektor (NDIR) for luftkvalitet, temperert topp Safe Top, avstenging ved manglende ventilasjon
Veketype	Type O
Medfølgende tilbehør	Transportplugg, håndpumpe, batterier
Garanti	4 år (ekskl. forbruksvarer)
Vanlig vedlikehold	Rengjøring med tørr klut, tømming av tank og utskifting av veke om nødvendig
Bruk	Innvendig tilleggsvarme, luftet rom, egner seg ikke som hovedvarme
Standarder	NF D 35-300, NF 128-sertifisering, CE-merking (EN55014 og EN50082-1)

Ofte stilte spørsmål - R8128SC - R7224SC - R8224SC - R8227SC QLIMA

Hvordan tenner jeg parafinovnen?

Drei midtknappen til høyre helt til stopp, trykk deretter forsiktig på tenningsmekanismen (uten å bruke makt). Så snart en liten flamme vises i brenneren, slipp mekanismen. Kontroller at brenneren er helt vertikal ved å bevege den litt med håndtaket.

Hva gjør jeg hvis apparatet ikke tenner?

Sjekk at batteriene er riktig plassert og har nok strøm. Hvis tanken er fylt eller veken er skiftet, vent 30 minutter før tenning slik at veken kan suge opp drivstoff.

Hvorfor er flammen ustabil eller produserer sot?

Mulige årsaker: brenneren er feilplassert (rett den opp med håndtaket), gammelt eller uegnet drivstoff (bruk nytt, godkjent drivstoff), støv under apparatet (rengjør), eller feil vekehøyde (kontakt forhandler).

Hvordan slår jeg av apparatet?

Trykk på avstengningsknappen på apparatet. Flammen vil slukke etter noen sekunder.

Hvilket drivstoff skal jeg bruke?

Bruk utelukkende flytende drivstoff for bærbare varmeapparater i samsvar med forskrifter av 18/07/2002 og 25/06/2010, som Qlima Premium Quality Fuels eller PTX. Bruk av annet drivstoff er forbudt og ugyldiggjør garantien.

Hvordan fyller jeg tanken på en trygg måte?

Gjør dette når apparatet er avslått og avkjølt, i et annet rom enn det som varmes opp. Ta ut den avtakbare tanken, skru av lokket, fyll opp mens du holder øye med måleren (ikke overfyll), lukk godt og sett den på plass. Unngå varmekilder eller åpen flamme.

Hva gjør jeg hvis apparatet slår seg av av seg selv?

Hvis apparatet slår seg av kort tid etter tenning i en lunken omgivelse (19-20°C), er dette normalt: vent 15 minutter før du tenner på nytt i et mindre varmt rom. Hvis avstengingen er langsom, kan tanken være tom eller veken slitt (se kapittel D i håndboken).

Hvordan vedlikeholder jeg veken?

For å forlenge levetiden, la apparatet av og til bruke opp alt drivstoffet til automatisk avstenging. Utskifting av veken er mulig ved å følge instruksjonene i håndboken (kapittel L). Større reparasjoner må overlates til en godkjent fagperson.

Hvilke sikkerhetstiltak bør jeg ta?

Plasser apparatet minst 1,5 m fra vegger, gardiner og møbler. Ventiler rommet tilstrekkelig (åpne et vindu litt). Ikke dekk til apparatet, ikke bruk det i rom under 40 m³, og slå det av før du går ut eller legger deg. Hold oppsyn med barn.

Hvordan transporterer eller oppbevarer jeg apparatet?

La apparatet avkjøles, fjern den avtakbare tanken og drivstoffilteret, sett på den medfølgende transportpluggen, og transporter alltid vertikalt. For oppbevaring ved sesongslutt, la apparatet bruke opp alt drivstoffet, rengjør apparatet, fjern batteriene og oppbevar det i originalemballasjen beskyttet mot støv.

BRUKSANVISNING R8128SC - R7224SC - R8224SC - R8227SC QLIMA

Dette produktet er ikke egnet for primær oppvarming.

Fjern det øvrige emballasjematerialet:

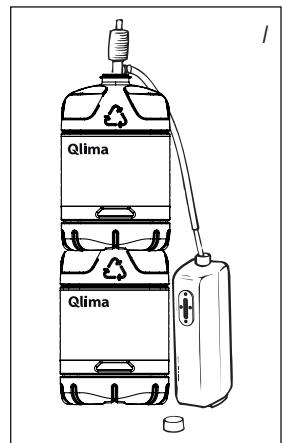

4 Transporter alltid ovnen i loddrett stilling. 5 Tøm den stasjonære beholderen med en drivstoffpumpe før transport, hvis det er brukt feil type drivstoff eller drivstoffet er skittent. Fjern det første drivstoffilteret og sett deretter drivstoffpumpen inn i den tomme stasjonære beholderen. Følg samme fremgangsmåte hvis drivstoffbeholderen inneholder vann.

J SPESIFIKASJONER

leveres med 48 måneders produsentgaranti på alle mangler i materialer eller

utførelse.

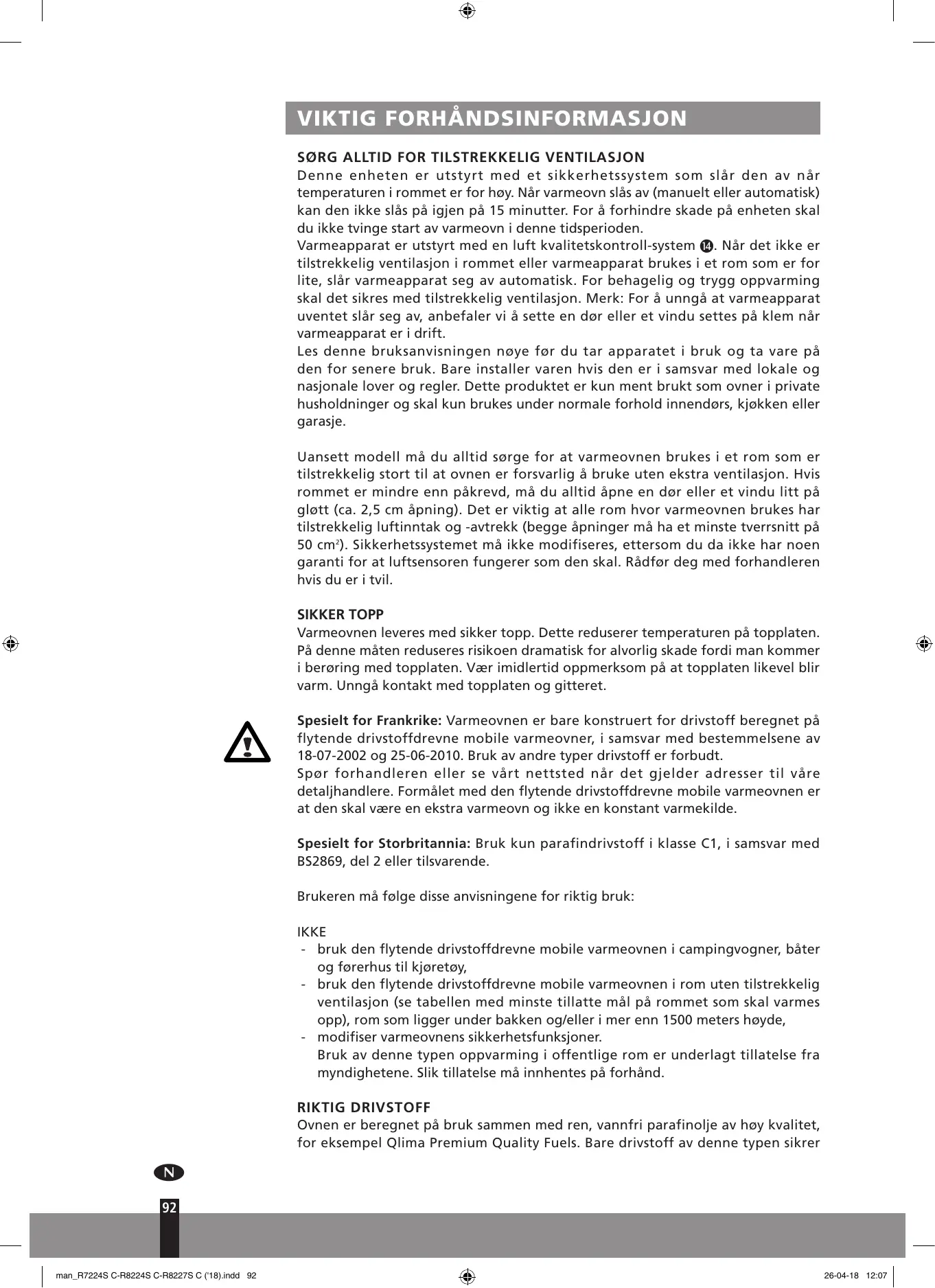

Varmeapparatet er utstyrt med et luftkvalitetskontrollsystem. Når det ikke er tilstrekkelig ventilasjon i rommet eller varmeapparatet brukes i et rom som er for lite, slår varmeapparatet seg av automatisk. For behagelig og trygg oppvarming skal det sikres med tilstrekkelig ventilasjon. Merk: For å unngå at varmeapparatet uventet slår seg av, anbefaler vi å sette en dør eller et vindu på gløtt mens varmeapparatet er i drift.

Les denne bruksanvisningen nøye før du tar apparatet i bruk og ta vare på den for senere bruk. Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som ovn i private husholdninger og skal kun brukes under normale forhold innendørs, på kjøkken eller i garasje.

Uansett modell må du alltid sørge for at varmeovnen brukes i et rom som er tilstrekkelig stort til at ovnen er forsvarlig å bruke uten ekstra ventilasjon. Hvis rommet er mindre enn påkrevd, må du alltid åpne en dør eller et vindu litt på gløtt (ca. 2,5 cm åpning). Det er viktig at alle rom hvor varmeovnen brukes har tilstrekkelig luftinntak og -avtrekk (begge åpninger må ha et minste tverrsnitt på 50 cm²). Sikkerhetssystemet må ikke modifiseres, ettersom du da ikke har noen garanti for at luftsensoren fungerer som den skal. Rådfør deg med forhandleren hvis du er i tvil.

SIKKER TOPP

Varmeovnen leveres med sikker topp. Dette reduserer temperaturen på topplaten. På denne måten reduseres risikoen dramatisk for alvorlig skade fordi man kommer i berøring med topplaten. Vær imidlertid oppmerksom på at topplaten likevel blir varm. Unngå kontakt med topplaten og gitteret.

Spesielt for Frankrike: Varmeovnen er bare konstruert for drivstoff beregnet på flytende drivstoffdrevne mobile varmeovner, i samsvar med bestemmelsene av 18-07-2002 og 25-06-2010. Bruk av andre typer drivstoff er forbudt.

Brukeren må følge disse anvisningene for riktig bruk:

IKKE

• bruk den flytende drivstoffdrevne mobile varmeovnen i campingvogner, båter og førerhus til kjøretøy,
• Bruk den flytende drivstoffdrevne mobile varmeovnen i rom med tilstrekkelig ventilasjon (se tabellen med minste tillatte mål på rommet som skal varmes opp), rom som ligger under bakken og/eller i mer enn 1500 meters høyde,
• modifiser varmeovnens sikkerhetsfunksjoner.

Bruk av denne typen oppvarming i offentlige rom er underlagt tillatelse fra myndighetene. Slik tillatelse må innhentes på forhånd.

RIKTIG DRIVSTOFF

Ovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet, for eksempel Qlima Premium Quality Fuels. Bare drivstoff av denne typen sikrer

Bare når du benytter riktig drivstoff, kan du bruke ovnen på en trygg, effektiv og behagelig måte.

Det er derfor viktig å bruke riktig drivstoff, slik at du kan bruke ovnen på en trygg, effektiv og behagelig måte.

Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien.

Hør alltid med den lokale forhandleren for å få vite hva som er riktig drivstoff til ovnen.

HÅNDBOK

A INSTALLERE OVNEN

Ta varmeovnen forsiktig ut av esken og kontroller innholdet. I tillegg til ovnen må du også ha:

en manuell drivstoffpumpe, et transportdeksel, denne bruksanvisningen

Oppbevar esken og emballasjen (Fig. A) for lagring og/eller transport.

Fjern resten av emballasjen:

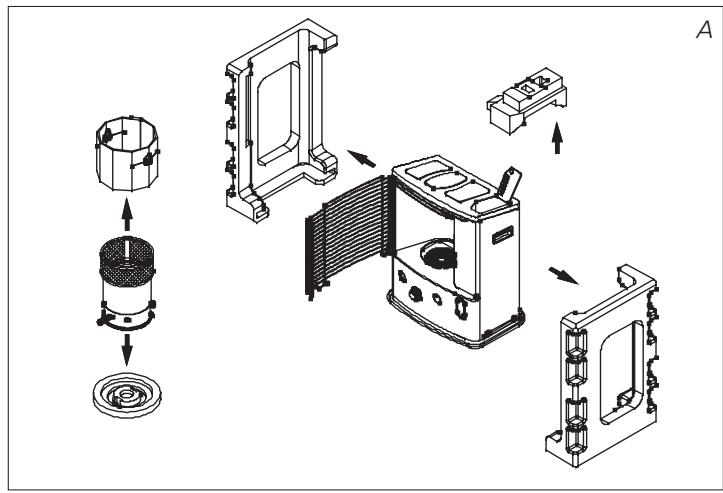

▸ Slipp høyre side av grillen. Løft gitteret fra sporet (fig. B) og trekk det fremover. ▸ Trekk begge ender av emballasjen til sidene og samtidig litt nedover (se fig. C). Fjern forbrenningskammeret og emballasjen under forbrenningskammeret (fig. D). ▸ Sett forbrenningskammeret tilbake på plass. Forbrenningskammeret er riktig plassert når det lett kan skyves litt til venstre og høyre ved hjelp av håndtaket ⑤ (fig. F). Lukk gitteret: Løft det litt, slik at du setter det tilbake i sporet. Åpne lokket til den uttakbare beholderen 8 og fjern stykke skumplast.

3 Fyll den uttakbare beholderen som vist i avsnitt B. 4 Sett batteriene i holderen 12 på baksiden av varmeovnen (fig. G). Pass på at de positive og negative polene ligger riktig i forhold til merkene + og – i batterihuset. Lukk batteridekselet.

N

5 Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den ikke er plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den. 6 Varmeovnen er nå klar til bruk.

Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan bli litt søl. Følg fremgangsmåten nedenfor:

1 Pass på at varmeovnen er slått av. 2 Åpne det øvre lokket og løft den uttakbare beholderen ut av varmeovnen (fig. H). Merk: Det kan lekke noen dråper fra beholderen. Sett den uttakbare beholderen (lokket skal peke oppover) ned på gulvet og skru av drivstofflokket. 3 Fyll den uttakbare beholderen med en drivstoffpumpe (se bruksanvisningen til drivstoffpumpen). Pass på at den står høyere enn den uttakbare beholderen (fig. I). Sett den riflede slangen inn i åpningen på den uttakbare beholderen. 4 Sjekk drivstoffmåleren på den uttakbare beholderen mens beholderen fylles (fig. J). Slutt å fylle når måleren viser at beholderen er full. Beholderen må ikke overfylles, spesielt ikke når drivstoffet er svært kaldt (drivstoff utvider seg når det varmes opp). La resten av drivstoffet i pumpen renne tilbake i jerrykannen og ta pumpen forsiktig ut. Skru drivstofflokket omhyggelig på igjen. Fjern eventuelt drivstoffsøl. 6 Sjekk om lokket sitter rett og er skrudd ordentlig til. Sett den uttakbare beholderen tilbake i varmeovnen (med lokket ned). Lukk lokket.

C TENNE VARMEOVNEN

Når varmeovnen er ny kan den avgi noe lukt en stund, når den brukes for første gang. Sørg derfor for ekstra ventilasjon eller slå på varmeovnen utenfor stuen.

Når du bruker varmeovnen for første gang, skal du først sette den uttakbare beholderen på plass og vente i ca. 30 minutter før du tenner ovnen. Da kan glassfiberveken trekke til seg drivstoff. Følg samme prosedyre når du har brent opp alt drivstoffet fra beholderen, samt etter at glassfiberveken er skiftet.

Når ovnen er tent, må du alltid kontrollere om forbrenningskammeret 4 er plant ved å skyve det litt til venstre og til høyre med håndtaket 5 (fig. E). Bruk jevne og smidige bevegelser. Er ikke forbrenningskammeret plant, kan det føre til røyk- og sotutvikling.

D SLIK SKAL VARMEOVNEN BRENNE

Når du har tent varmeovnen, tar det 10 til 15 minutter før du kan kontrollere om den brenner godt. Er flammen for høy, kan det føre til røyk- og sotutvikling. Er flammen for lav, kan det føre til luktutvikling. Fig. Q viser minimal og største tillatte høyde på flammen. Flammen kan reguleres litt ved hjelp av flammeregulatoren (fig. M).

Flammen kan også bli for lav på grunn av:

utilstrekkelig drivstoff (fyll beholderen), dårlig kvalitet på drivstoffet (ta kontakt med forhandler), utilstrekkelig ventilasjon (åpne vindu eller dør), svinn på veken (ta kontakt med forhandler og bytt veken, se avsnitt L)

E SLÅ AV VARMEOVNEN

La ovnen brenne på laveste innstilling i ca. ett minutt. Trykk på AV-knappen ①. Flammen slokker etter en kort stund (fig. N).

F FUNKSJONSVIKT, ÅRSAKER OG LØSNINGER

Kontakt forhandleren hvis du ikke klarer å utbedre eventuelle funksjonsfeil ved hjelp av anvisningene nedenfor.

OVNEN SLÅR SEG IKKE PÅ

Forbrenningskammeret ④ er ikke satt riktig på plass. Bruk håndtaket ⑤ for å gjøre det plant, til det er lett å skyve det litt til venstre og til høyre så kammeret blir plant. Du bruker drivstoff som er gått ut på dato.

Start hver oppvarmingssesong med nytt drivstoff.

Du bruker feil type drivstoff. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon". Det har samlet seg støv nederst på ovnen. Kontakt forhandleren. Vekehøyden er ikke som den skal. Kontakt forhandleren.

OVNEN SLÅR SEG LANGSOMT AV

Den uttakbare beholderen er tom. Se avsnitt B. Det er kommet vann i den nedre beholderen.

N

Kontakt forhandleren.

Veken er blitt hard på oversiden. La varmeovnen brenne til alt drivstoffet er brukt opp (avsnitt G). Bruk riktig drivstoff. Du bruker drivstoff som er gått ut på dato. Start hver oppvarmingssesong med nytt drivstoff.

OVNEN HAR FORTSATT LAV FLAMME

Veken er plassert for lavt. Kontakt forhandleren. Før du fylte beholderen hadde ovnen brukt opp nesten alt drivstoffet. Vent i 30 minutter når du har fylt drivstoff og byttet ut den uttakbare beholderen før du tenner varmeovnen. Du bruker feil type drivstoff. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon". - Rommet er ikke godt nok ventilert. La et vindu eller en dør stå på vid gap en stund.

Du bruker feil type drivstoff. Det er for flyktig. Se "Riktig drivstoff" i avsnittet "Viktig forhåndsinformasjon". Veken er plassert for høyt. Kontakt forhandleren.

G VEDLIKEHOLD

Varmeovnen trenger nesten ikke vedlikehold. Det er imidlertid viktig at du fjerner støv og flekker i rett tid med en fuktig klut. Ellers kan dette bli til flekker som vanskelig lar seg fjerne. Under normale forhold er bare 2 komponenter utsatt for slitasje:

1. BATTERIENE

Du kan skifte batteriene selv. Ikke kast gamle batterier sammen med annet husholdningsavfall. Følg lokale bestemmelser for avhending av kjemisk husholdningsavfall. Ikke kast batterier på bål, der de kan eksplodere, eller frigjøre farlig væske.

2. TENNSPOLEN

La ovnen avkjøle før du begynner med vedlikeholds- eller servicearbeid.

H OPPBEVARING (SLUTT PÅ DEN KALDE ÅRSTIDEN)

Vi anbefaler at du brenner opp alt drivstoffet i drivstoffbeholderen på slutten av oppvarmingssesongen og setter ovnen bort til lagring på behørig måte. Følg fremgangsmåten nedenfor:

1 Tenn varmeovnen utenfor stua og la den brenne til alt drivstoffet er brukt opp. 2 La varmeovnen avkjøle.

3 Rengjør varmeovnen med en fuktig klut og tørk den av med en klut. 4 Ta batteriene ut av holderen 14 og oppbevar dem på et tørt sted. 5 Rengjør drivstoffilteret. 6 Oppbevar varmeovnen på et støvfritt sted, om mulig i originalemballasjen. Du må ikke ta vare på ubrukt drivstoff til neste oppvarmingssesong. Hvis det fortsatt er drivstoff igjen, må det avhendes i henhold til lokale forskrifter for avhending av kjemisk husholdningsavfall.

TRANSPORT

	R7224S C	R8224S C	R8227S C
Tenning	elektrisk
Drivstoff	parafin
Kapasitet (kW)*	2.4	2.4	2.7
Egnet plass (m3)**	40-85	40-85	45-95
Drivstoffforbruk (l/t)*	0.250	0.250	0.281
Drivstoff-forbruk (g/t)*	200	200	225
Forbrenningstid per beholder (t)*	16.8	16.8	15
Kapasitet uttakbar beholder (liter)	4.2	4.2	4.2
Vekt (kg)	8.8	8.8	9.1
Mål (mm) (ongså sukkelplaten)	bredde 455
	dybde 295
	høyde 495
Batterieres	6V D.C. (R14 x 4)
Veketype	O
Kontroll av ventilasjon (utskifting av luft):Direkte måling av CO2-nivået (NDIR CO2-sensor E-Guard 14).

• Ved maksimumsinnstilling ** Spesifiserte verdier er retningsgivende

N

GARANTIBETINGELSER

Konvektoren leveres med 48 måneders garanti som gjelder fra og med kjøpsdato. I denne perioden vil alle defekter i materiale eller utførelse repareres uten kostnad. Følgende bestemmelser skal gjelde for denne garantien.

Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade. 2 Eventuelle reparasjoner eller bytte av komponenter innenfor garantiperioden vil ikke føre til forlengelse av garantiperioden. 3 Garantien vil være ugyldig hvis konvektoren er modifisert, hvis det er brukt uoriginale deler, eller hvis den er reparert av tredjeparter. 4 Garantien vil ikke omfatte deler som er gjenstand for normal slitasje, f.eks. batteriene, veken og den manuelle drivstoffpumpen. 5 Garantien gjelder kun når du fremviser den originale, daterte kvitteringen, forutsatt at ingen endringer er gjort. 6 Garantien gjelder ikke skade som oppstår som følge av handlinger som ikke er i samsvar med bruksanvisningene, forsømmelse og bruk av feil type drivstoff, eller hvis drivstoffet er gått ut på dato. Bruken av feil drivstoff kan til og med være farlig*. Transportkostnader og risikoene involvert under transport av konvektoren eller konvektorkomponenter vil alltid være kjøperens ansvar.

1 Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. 2 Ikke flytt konvektoren når den brenner eller fortsatt er varm. Ikke fyll på konvektoren eller reparer den når den brenner eller fortsatt er varm. 3 Plasser forsiden av konvektoren minst 1,5 meter fra vegger, gardiner og møbler. 4 Ikke bruk konvektoren i støvete rom eller på svært trekkfulle steder. Du vil i begge tilfeller ikke oppnå optimal forbrenning. 5 Slå av konvektoren før du legger deg. 6 Oppbevar og flytt på drivstoff bare i egnede beholdere og jerrykanner. 7 Pass på at drivstoffet ikke utsettes for varme eller ekstreme temperaturforandringer. Oppbevar alltid drivstoffet på et kjølig, tørt og mørkt sted (sollys vil påvirke kvaliteten). 8 Bruk aldri konvektoren der det kan forekomme skadelige gasser eller damp (f.eks. eksosgass eller damp fra maling). 9 Vær oppmerksom på at gitteret på konvektoren blir varmt. Det er risiko for brann hvis apparatet dekkes til. 10 Pass alltid på at det er nok ventilasjon. 11 Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet. 12 Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, hvis de får tilsyn eller instruksjon vedrørende bruk av apparatet på en sikker måte og forstår farene som er involvert. 13 Barn skal ikke leke med apparatet. 14 Rengjøring og brukervedlikehold skal ikke gjøres av barn uten tilsyn.

SKIFTE UT VEKEN

PASS PÅ AT OVNEN ER AV OG HELT KALD FØR DU BEGYNNER Å BYTTE VEKEN.

1a. Åpne tanklokket 8 og fjern drivstofftanken 9. 1b. Ta ut batteriene for å forhindre mulige brannskader. 1c. Åpne frontgrillen og fjern forbrenningskammeret 4. 1d. Fjern vekejusteringen ② ved å trekke den rett ut. 2a. Skru ut de fem skruene: to fra baksiden, en fra høyre side og to fra venstre side av kabinettet. 2b. Fjern sensoren på baksiden av skapet. 3. Ta av kassen ved å trekke den rett opp. 4. Fjern vinddekselet A/B. 5a. Fjern tenningsenheten ved å skru ut 1 skrue. 5b. Fjern veltesikkerhetsbryteren ved å skru ut 1 skrue. 5c. Koble fra de fire kontaktene (4 stk.) fra PCB. 6. Skru av fire vingemuttere. 7. Fjern vekejusteringsenheten. 8. Trykk ut pinnene på veken som er montert i vekehylsen. Demonter veken, vekeholderen og vekehylsen separat. 9. Installer den nye veken og sett de tre pinnene på den nye veken inn i de 3 hullene på vekehylsen i oppadgående retning (se pilen merket "opp" på vekehylsen). 10. Trykk den nye veken inn i holdetennene på vekehylsen, slik at veken fester seg tett rundt innsiden av vekehylsen, og glatt ut eventuelle rynker. 11. Still pinnene inn med de avlange hullene i vekejusteringen. Trykk forsiktig hver av de tre pinnene på veken (nå festet til vekehylsen) mot innsiden. Sett de tre pinnene i de skrå sporene på vekejusteringen. Trykk på hver av de tre pinnene, og sett dem godt inn i hullene. 12. Vri vekereguleringsbryteren og kontroller at veken beveger seg opp og ned fritt. 13. Skyv vekejusteringsenheten ned i røret. Plasser justeringsakselen mot forsiden av ovnen. 14. Stram de fire vingemutterne på festebolten, men ikke for hardt.

1. Hev veken til høyeste posisjon og stram vingemutterne i flere trinn.
2. Kontroller vekehøyden. Den bør være 5/16 tomme over kragen.
3. Kontroller at klaringen mellom vekeholderen og utkastrøret er riktig. Den bør være lik på alle kanter. 18a. Sett tilbake vippebryterenheten ved å skyve den inn på slukkerknappen. 18b. Koble de fire kontaktene (4 stk.) til PCB.
4. Kontroller funksjonen til veltesikkerhetsstoppen ved å skyve slukkerknappen for å rokke ved pendelen.
5. Installer tenningsenheten.
6. Installer vinddekselet A/B.
7. Sett på tenningsenheten.
8. Sett på kabinettet.
9. Stram de fem skruene på kabinettet og installer sensoren på baksiden av kabinettet.
10. Installer forbrenningskammeret og drivstofftanken.
11. Installer vekeinnstillingsknappen. Lukk frontplaten.

Installer batteriene i batterikassen og fyll tanken med Qlima Premium Quality Fuels. Sett tanken inn i ovnen og vent i minst 60 minutter til den nye veken er helt mettet med drivstoffet.
