Produkttype	Mobil petroleumsovn
Mærke	QLIMA
Kompatible modeller	R8128SC, R7224SC, R8224SC, R8227SC
Strømforsyning	6V DC batterier (4 x R14)
Tændingstype	Elektrisk med batterier
Anbefalet brændstof	Flydende brændstof til mobile varmeapparater (i overensstemmelse med bekendtgørelser af 18/07/2002 og 25/06/2010), af typen Qlima Premium Quality Fuels eller PTX
Maksimal varmeeffekt	2400-2700 W afhængig af model (200-225 g/h)
Brændstofforbrug	0,250-0,281 L/h afhængig af model
Tankens driftstid	15 til 16,8 timer afhængig af model
Aftagelig tankkapacitet	4,2 L
Anbefalet rumvolumen	40 til 95 m³ afhængig af model (min. 40-45 m³)
Mål (L x B x H)	455 x 295 x 495 mm
Vægt	8,8-9,1 kg afhængig af model
Sikkerhedssystemer	Automatisk slukning ved overophedning (forsinkelse 15 min), CO₂-detektor (NDIR) til luftkvalitet, tempereret top Safe Top, slukning ved manglende ventilation
Vægetype	Type O
Medfølgende tilbehør	Transportprop, håndpumpe, batterier
Garanti	4 år (undtagen forbrugsvarer)
Løbende vedligeholdelse	Rengøring med tør klud, tømning af tank og udskiftning af væge om nødvendigt
Anvendelse	Indendørs supplerende opvarmning, ventileret rum, egner sig ikke som primær varmekilde
Standarder	NF D 35-300, NF 128-certificering, CE-mærkning (EN55014 og EN50082-1)

Ofte stillede spørgsmål - R8128SC - R7224SC - R8224SC - R8227SC QLIMA

Hvordan tænder jeg petroleumsovnen?

Drej den centrale knap til højre til anslag, tryk derefter forsigtigt på tændingsmekanismen (uden at tvinge). Så snart en lille flamme vises i brænderen, slip mekanismen. Kontroller, at brænderen er lodret ved at flytte den let med håndtaget.

Hvad gør jeg, hvis apparatet ikke tænder?

Kontroller, at batterierne er korrekt placeret og tilstrækkeligt stærke. Hvis tanken er blevet fyldt, eller vægen er skiftet, vent 30 minutter, før du tænder, så vægen kan opsuge brændstof.

Hvorfor er flammen ustabil eller producerer sod?

Mulige årsager: brænder forkert placeret (ret den med håndtaget), gammelt eller uegnet brændstof (brug nyt, overensstemmende brændstof), støv under apparatet (rengør), eller forkert vægehøjde (kontakt en forhandler).

Hvordan slukker jeg apparatet?

Tryk på slukknappen på apparatet. Flammen slukker efter et par øjeblikke.

Hvilket brændstof skal jeg bruge?

Brug udelukkende flydende brændstof til mobile varmeapparater i overensstemmelse med bekendtgørelser af 18/07/2002 og 25/06/2010, såsom Qlima Premium Quality Fuels eller PTX. Brug af andet brændstof er forbudt og annullerer garantien.

Hvordan fylder jeg tanken sikkert?

Gør det, når apparatet er slukket og afkølet, i et andet rum end det, der opvarmes. Tag den aftagelige tank af, skru proppen af, fyld op under observation af måleren (overfyld ikke), luk godt og sæt tilbage. Undgå varmekilder eller åben ild.

Hvad gør jeg, hvis apparatet slukker af sig selv?

Hvis apparatet slukker kort efter tænding i en lun stuetemperatur (19-20°C), er det normalt: vent 15 minutter, før du tænder igen i et mindre varmt rum. Hvis slukningen er langsom, kan tanken være tom, eller vægen være slidt (se kapitel D i manualen).

Hvordan vedligeholder jeg vægen?

For at forlænge levetiden skal du lejlighedsvis lade apparatet forbruge alt brændstof, indtil det automatisk slukker. Udskiftning af vægen er mulig ved at følge instruktionerne i manualen (kapitel L). Større reparationer skal overlades til en godkendt specialist.

Hvilke sikkerhedsforanstaltninger skal tages?

Placer apparatet mindst 1,5 m fra vægge, gardiner og møbler. Ventiler rummet tilstrækkeligt (åbn et vindue på klem). Dæk ikke apparatet til, brug det ikke i et rum under 40 m³, og sluk det, før du går ud eller går i seng. Hold opsyn med børn.

Hvordan transporterer eller opbevarer jeg apparatet?

Lad apparatet køle af, tag den aftagelige tank og brændstoffilteret af, sæt den medfølgende transportprop i, og transporter altid lodret. Til opbevaring ved sæsonens afslutning, lad apparatet forbruge alt brændstof, rengør apparatet, fjern batterierne, og opbevar det i originalemballagen støvfrit.

BRUGSANVISNING R8128SC - R7224SC - R8224SC - R8227SC QLIMA

Dette produkt er ikke egnet til brug som primær opvarmningskilde.

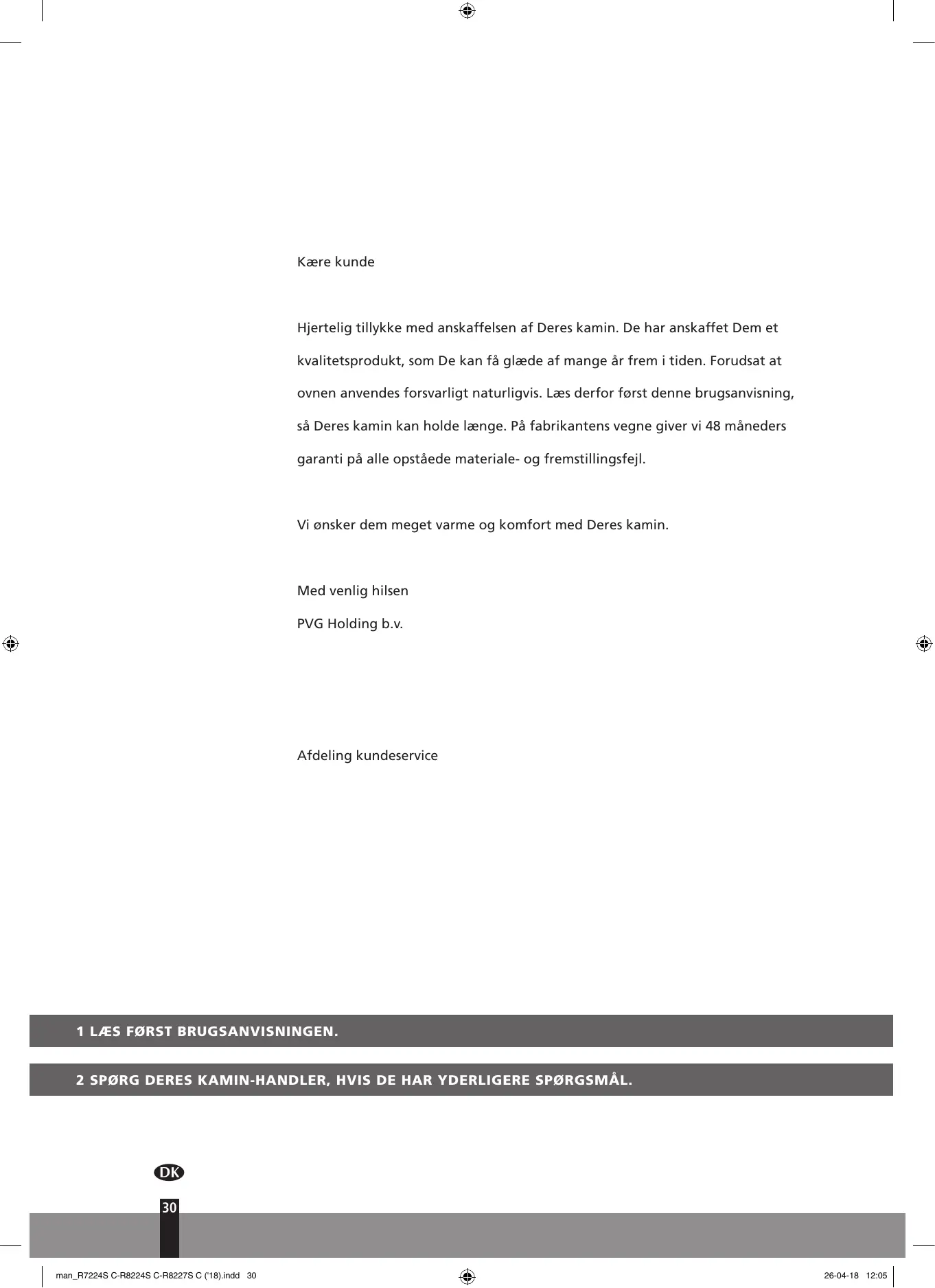

Hjertelig tillykke med anskaffelsen af Deres kamin. De har anskaffet Dem et kvalitetsprodukt, som De kan få glæde af mange år frem i tiden. Forudsat at ovnen anvendes forsvarligt naturligvis. Læs derfor først denne brugsanvisning, så Deres kamin kan holde længe. På fabrikantens vegne giver vi 48 måneders garanti på alle opståede materiale- og fremstillingsfejl.

Vi ønsker Dem meget varme og komfort med Deres kamin.

Med venlig hilsen

PVG Holding b.v.

Afdeling kundeservice

1 LÆS FØRST BRUGSANVISNINGEN. 2 SPØRG DERES KAMIN-HANDLER, HVIS DE HAR YDERLIGERE SPØRGSMÅL.

DK

30

GENERELT OM BRUGEN

Dette er i store træk, hvordan Deres kamin skal anvendes. For mere detaljerede handlinger henvises til VEJLEDNINGEN (side 31 og frem).

1 Fjern alt emballagemateriale (se kapitel A, fig. A). 2 Fyld skiftetanken ⑨, isæt den i ovnen og vent 30 minutter, før ovnen tændes (se kapitel B, fig. l). 3 Sæt batterierne i holderen (se kapitel A, fig. G). 4 Kontroller at forbrændingskammeret 4 står helt lodret (se kapitel A, fig. F). 5 Tænd kaminen ved at dreje drejeknappen ② til højre indtil den ikke kan drejes længere, og tryk derefter tændingsknappen roligt ind (se kapitel C, fig. K og L). 6 Efter at kaminen er blevet tændt, varer det 10 til 15 minutter, før det kan kontrolleres om kaminen brænder korrekt. 7 Sluk for ovnen (se kapitel E).

• På grund af brandrisikoen skal tanken fyldes, når kaminen er slukket, eller i et andet lokale end kaminen.
• Første gang kaminen tændes, lugter den "ny" i en kort periode.
• Opbevar alle brændstofbeholdere med deres originale dæksler og forseglinger et koldt og mørkt sted.
• Brændstof kan blive forældet: Start hver fyringssæson med nyt brændstof.
• Når du fyrer med Qlima Premium Quality Fuels, er du garanteret brændstof af god kvalitet.
• Før du skifter brændstofmærke og/eller brændstoftype, skal du sørge for at tømme den flytbare kamin helt for brændstof.

VIGTIGE DELE

1 Sluk-knap, 2 Drejeknap, 3 Tændknap, 4 Forbrændingskammer, 5 Håndtag til forbrændingskammer, 6 Brændstofindikator, 7 Grill, 8 Dæksel til skiftetank, 9 Skiftetank, 10 Brændstofmeter til skiftetank, 11 Batteriholder, 12 Håndtag, 13 Kappe, 14 Kontrolsystem til luftkvalitet

HVAD MAN FØRST SKAL VIDE

SØRG ALTID FOR TILSTRÆKKELIG VENTILATION

Dette apparat er udstyret med et sikkerhedssystem, der stopper, når temperaturen i lokalet er for høj. Når varmeapparatet er blevet slukket (manuelt eller automatisk), må det ikke genstartes i 15 minutter. For at undgå beskadigelse af apparatet må varmeapparatets tænding ikke tvinges i denne periode.

Dette varmeapparat er udstyret med et luftkvalitetsstyringssystem 14. Når der er for lidt ventilation i værelset, eller hvis varmeapparatet bruges i et for lille værelse, slår varmeapparatet automatisk fra. Sørg for, at der er tilstrækkelig ventilation, så opvarmningen er behagelig og sikker. Bemærk: For at undgå at varmeapparatet slås fra, anbefaler vi, at en dør eller et vindue sættes på klem, når varmeapparatet er tændt. Læs denne brugervejledning grundigt, før du tager apparatet i brug, og gem den til senere brug. Produktet skal installeres på en sådan måde, at det overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som en varmer i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager.

Uanset model skal du altid sørge for, at kaminen bruges i et lokale, der er tilstrækkelig stort til, at den kan bruges sikkert uden behov for ekstra ventilation. Hvis lokalet er mindre end påkrævet, skal du altid åbne en dør eller et vindue på klem (sørg for, at åbningen er cirka 2,5 cm). Det er vigtigt, at der er tilstrækkeligt luftindtag og effektiv luftudtag i alle lokaler, hvor kaminen bruges (begge åbninger skal have et tværsnit på mindst 50 cm²). Du må ikke foretage ændringer af sikkerhedssystemet, da garantien for, at luftmåleren fungerer korrekt, derved bortfalder. Kontakt forhandleren, hvis du har spørgsmål.

SIKKERHEDSSYSTEM

Når ovnen er tændt, kan det forekomme, at den slukker automatisk ved en forholdsvis lav temperatur i værelset (19 til 20 °C). Dette skyldes, at der er akkumuleret varme i ovnen.

Dette fænomen er en logisk følge af den sikkerhedsmekanisme (lovpligtig iht. NF D35-300), der er anbragt, og er ikke tegn på en defekt. Når ovnen bruges i lavere omgivelsestemperaturer, forekommer dette ikke.

SAFE TOP

Kaminen er udstyret med en "safe top". Denne mindsker temperaturen på toppladen. Dermed bliver risikoen for uheld mindsket, hvis man skulle komme til at berøre toppladen.

Pas på: Toppladen er stadigvæk varm. Undgå enhver kontakt med toppladen og frontgitteret.

Særlige oplysninger for brugere i Frankrig: Kaminen er fremstillet til kun at blive brugt med brændstof, der er beregnet til flytbare kaminer, som fyrer med flydende brændstof, i henhold til de franske dekreter af 18-07-2002 og 25-06-2010 såsom Qlima Premium Quality Fuels. Det er forbudt at bruge andre former for brændstof. Kontakt din forhandler, eller find adresser på forhandlere på vores websted. Denne flytbare kamin, der fyrer med flydende brændstof, er beregnet til brug som en ekstra varmekilde og ikke som en konstant varmekilde.

Særlige oplysninger for brugere i Storbritannien: Brug kun Klasse C1 petroleum i henhold til BS2869 Del 2 eller lignende.

Brugeren skal overholde følgende anvisninger om korrekt brug:

Kun med den rigtige type brændstof er De garanteret ufarlig, effektiv og komfortabel brug af ovnen.

UNDLAD AT

• bruge den flytbare kamin, der fyrer med flydende brændstof, i campingvogne, bade og førerhuse.
• bruge den flytbare kamin, der fyrer med flydende brændstof, i lokaler med utilstrækkelig ventilation (se minimummålene for det lokale, der skal opvarmes i skemaet med specifikationer) samt lokaler, der ligger under jordhøjde og/eller i en højde på over 1.500 meter
• ændre kaminens sikkerhedsfunktioner.

Anvendelse af ild på offentlige steder kræver forudgående tilladelse fra myndighederne. Indhent korrekte oplysninger, før kaminen tages i brug.

DET RIGTIGE BRÆNDSTOF

Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet såsom Qlima Premium Quality Fuels. Kun med dette fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre:

Overdreven tjæredannelse på vægen. Ufuldstændig forbrænding. Begrænset levetid for væge og ovn. Røg eller stank. Hvidt anslag på frontgitter eller topplade.

Det rigtige brændstof er af stor betydning for en ufarlig, effektiv og komfortabel brug af ovnen.

Skader på kaminen og/eller funktionsfejl som følge af brug af andet end

vandfrit, rent petroleum af god kvalitet dækkes ikke af garantien.

Spørg altid den nærmeste kaminforhandler om den rigtige type brændstof til Deres ovn.

VEJLEDNING

A INSTALLATION AF OVNEN

1. Tag forsigtigt Deres kamin ud af kassen og kontroller indholdet. Ud over ovnen skal der forefindes følgende:

en manuel hævepumpe, en transportprop, denne brugsanvisning

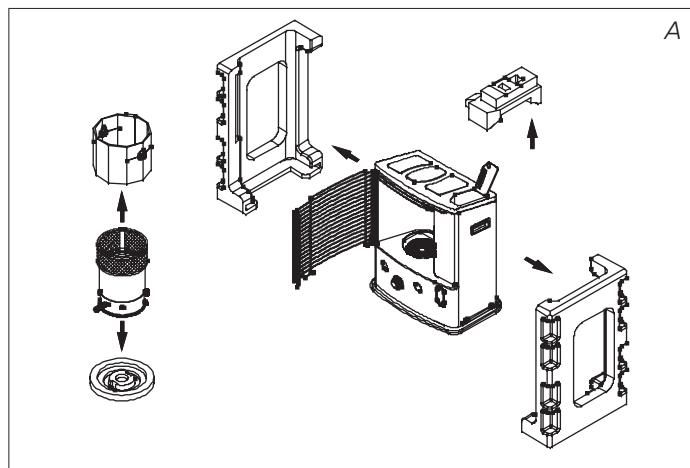

Gem kassen og emballagematerialet (fig. A) til opbevaring eller transport.

Frigiv højre side af risten. Løft risten ud af udsparingen (fig. B) og træk den fremad.

Træk begge ender af emballagematerialet til siderne og samtidig lidt nedad (fig. C). Tag forbrændingskammeret ud af kaminen og fjern emballagematerialet under det (fig. D). Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen ⑤ fra den ene side til den anden (fig. F). Luk gitteret ved at løfte forsigtigt i dette og placér det i hullet. Åbn låget til den aftagelige tank ⑧, og fjern det lille stykke plasticskum.

3. Fyld skiftetanken som det beskrives i kapitel B. 4. Sæt batterierne i den dertil beregnede holder ⑪ på bagsiden af ovnen (fig. G). Vær opmærksom på ± polerne. Luk batteriholderen med dækslet. 5. Gulvet skal være stabilt og i vater. Flyt ovnen, hvis den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under den. 6. Deres kamin er nu klar til brug.

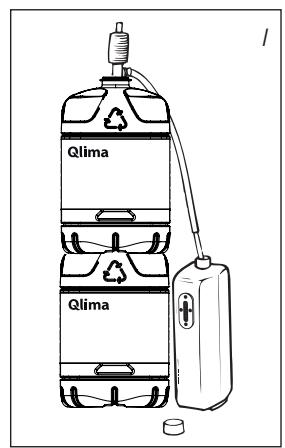

B PÅFYLDNING AF BRÆNDSTOF

Påfyld brændstof på skiftetanken et passende sted, da der altid er risiko for at spilde. Følg proceduren nedenfor:

1 Sørg for, at ovnen er slukket. 2 Åbn låget på kaminens top, og løft skiftetanken ud af kaminen (fig. H). Bemærk: Det kan dryppe lidt fra tanken. Sæt skiftetanken ned (med dækslet opad og håndtaget på gulvet), og skru brændstofdækslet af. 3 Fyld skiftetanken ved hjælp af en brændstofpumpe (se anvisningerne til brændstofpumpen). Sørg for, at pumpen er placeret højere end skiftetanken (fig. 1). Stik den ribbede slange ind i åbningen på skiftetanken. 4 Hold øje med skiftetankens brændstofmåler under påfyldningen (fig. J). Stop påfyldningen, når måleren angiver, at tanken er fuld. Fyld aldrig for meget brændstof på tanken, især ikke når brændstoffet er meget koldt (brændstof udvider sig, når det bliver varmere). 5 Lad det resterende brændstof i pumpen løbe tilbage i beholderen, og fjern forsigtigt pumpen. Skru tankdækslet godt på igen. Tør eventuelt spildt brændstof op. 6 Kontroller, at tankproppen sidder rigtigt og er skruet fast. Sæt skiftetanken tilbage i ovnen (med dækslet nedad). Luk dækslet.

C SÅDAN TÆNDES OVNEN

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation, eller tænd ovnen første gang uden for beboelsesrummet.

Hvis ovnen bruges for første gang, skal man vente ca. 30 minutter efter, at den fyldte skiftetank er anbragt, før ovnen tændes. På denne måde kan vægen suge brændstof til sig. Det samme gælder, hvis ovnen har været brændt helt tør og efter udskiftning af vægen.

Før kaminen tændes, kontroller da altid brændstofindikatoren 6 for at vide, om tanken skal påfyldes.

Tænd altid ovnen med tændmekanismen. Brug aldrig tændstikker eller en lighter.

Sådan gør De:

1 Drej drejeknappen 2 til højre, indtil den ikke kan komme længere (fig. K). Tryk tændknappen ③ ind (fig. L), men så snart man kan se en flamme i forbrændingskammeret, kan man slippe tændknappen.

Kaminen har kun kortvarigt været i brug, og drejeknappen bliver ikke låst. Drej først drejeknappen (fig. M) helt mod venstre for at bringe vægen i den højeste position, inden der tændes (kapitel C).

Efter ovnen er tændt, skal det altid kontrolleres, at forbrændingskammeret 4 står rigtigt, ved at skubbe det fra venstre til højre (fig. F) vha. håndtaget 5. Dette skal kunne foretages uden modstand. Hvis forbrændingskammeret ikke står rigtigt, kan det medføre røg- og sodudvikling.

D REGULERING AF FLAMMEN

Efter at kaminen er blevet tændt, varer det 10 til 15 minutter, før flammen kan ses i øverste brandkammer. Først da kan det kontrolleres, at flammen står korrekt. En for høj flamme kan forårsage røg- og sodudvikling, mens en for lav flamme medfører lugtudvikling. Fig. Q viser, hvor højt varmeapparatet minimalt og maksimalt må brænde. Flammen kan derefter justeres med flammeregulering (fig. M).

En for lav flamme kan skyldes:

for lidt brændstof (fyld tanken), dårligt brændstof (spørg forhandleren), for lidt ventilation (åbn et vindue eller en dør på klem), slitage på vægen (kontakt din forhandler eller udskift vægen, se kapitel M).

SÅDAN SLUKKES OVNEN

Tryk på sluk-knappen ①. Flammen går derefter ud af sig selv (fig. N).

FUNKTIONSFEJL, ÅRSAGER OG LØSNINGER

Hvis en funktionsfejl ikke kan afhjælpes med nedenstående anvisninger, bedes De kontakte Deres forhandler.

DEN KAN IKKE TÆNDES.

Batterierne ligger ikke rigtigt i holderen. Kontroller dem (fig. G). Batterierne er ikke længere kraftige nok til tændingen. Udskift dem (fig. G). De har ladet ovnen brænde helt tør, eller vægen er udskiftet. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes.

UJÆVN FLAMME OG/ELLER SOD OG/ELLER LUGT.

Forbrændingskammeret ④ står ikke rigtigt.

Sæt det rigtigt vha. håndtaget ⑤, til man let kan skubbe det fra venstre til højre.

Der bruges for gammelt brændstof.

Start havefyringssæsonen med nyt brændstof.

Der bruges forkert brændstof.

Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man første skal vide").

Der er tale om støvsamling nederst i ovnen. Spørg forhandleren. Flammehøjden er forkert indstillet. Se kapitel F.

OVNEN SLUKKER LANGSOMT AF SIG SELV.

Skiftetanken er tom. Se kapitel B. Der er vand i bundtanken. Kontakt Deres forhandler. Vægen er blevet hård på oversiden. Lad ovnen brænde helt tør (kapitel H). Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof.

OVNEN BLIVER VED MED AT BRÆNDE LAVT.

Vægen står for lavt. Sæt vægehøjdelåsen et trin højere (kapitel G). Ovnen havde brugt næsten al brændstoffet, før den blev fyldt op. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes. De bruger for gammelt eller forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man først skal vide"). Rummet er utilstrækkeligt ventileret. Åbn en dør eller et vindue og lad den/det derefter stå på klem.

OVNEN BRÆNDER FOR HØJT.

De bruger forkert og for flygtigt brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet "Hvad man først skal vide"). Vægen står for højt. Kontakt Deres forhandler.

G OM VEDLIGEHOLDELSEN

Deres kamin kræver ganske lidt vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kan komme pletter, der er vanskelige at fjerne. Normalt er det kun to dele, der udsættes for slitage:

1. BATTERIERNE

Disse kan man selv udskifte. Smid ikke de gamle batterier i skraldespanden. Følg de lokale regler for farligt affald i Deres kommune. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige væsker.

For at forlænge vægens levetid, skal ovnen regelmæssigt brænde helt tør (til den slukker af sig selv). Dette gøres, hvis man mærker, at flammen bliver svagere. Når den brænder tør, opstår der lidt lugtgener, så det anbefales at foretage dette uden for beboelsesrummet.

Glødespiralen

Fjern ingen dele fra ovnen. Kontakt i forbindelse med reparation altid Deres kamin-forhandler.

Lad ovnen køle af, før De foretager vedligeholdelse.

H SLUT PÅ FYRINGSSÆSONEN

Vi anbefaler, at ovnen brændes helt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger:

1 Tænd for ovnen uden for beboelsesrummet og lad den brænde helt tør. 2 Lad ovnen køle af. 3 Rengør ovnen med en fugtig klud og tør efter med en tør klud. 4 Tag batterierne ud af ovnen og opbevar dem et tørt sted. 5 Rengøring af brændstoffilteret. 6 Opbevar ovnen støvfrit. Om muligt i den originale emballage. Overskydende brændstof kan ikke anvendes i den følgende fyringssæson. Brændstofrester bortskaffes i henhold til kommunens gældende regler om kemisk affald. 7 Begynd altid den nye fyringssæson med nyt brændstof. Når ovnen på ny tages i brug, følges vejledningen (fra kapitel A).

TRANSPORT

For at forhindre, at ovnen lækker under transport, skal der tages følgende forholdsregler:

transportprop

1 Lad ovnen køle af. Fjern skiftetanken fra ovnen og fjern brændstoffilteret. Det kan dryppe lidt fra dette. Hav en klud klar. Opbevar ikke brændstoffilteret og skiftetanken i ovnen. 3 Tryk transportproppen fast (fig. O) på brændstoffilterets plads.

Transportproppen kan i vid udstrækning forhindre lækage fra kaminen under transport.

	R7224S C	R8224S C	R8227S C
Tænding	elektrisk
Brændstof	petroleum
Kapacitet (kW)*	2.4	2.4	2.7
Velegnet rum (m3)**	40-85	40-85	45-95
Brændstoffforbrug (l/time)*	0.250	0.250	0.281
Brændstoffforbrug (g/time)*	200	200	225
Brændetid pr. tank (timer)*	16.8	16.8	15
Indhold skiftetank (liter)	4.2	4.2	4.2
Vægt (kg)	8.8	8.8	9.1
Mål (mm) (inklusive bundplade)	bredde 455
	dybde 295
	højde 495
Krævede batterier	6V D.C. (R14 x 4)
Type væge	O
Overvågning af ventilationskvaliteten (luftudskiftning)Direkte måling af CO2-niveauet (NDIR CO2-sensor E-Guard 14).

• Ved indstilling på højeste stand ** Oplyste værdier er indikative

K GARANTIBETINGELSERNE

På Deres kamin får De 48 måneders garanti regnet fra købsdatoen. I denne periode afhjælpes alle materiale- og fremstillingsfejl gratis. Derfor gælder følgende regler:

1 Alle yderligere krav på skadesgodtgørelse, inklusive efterfølgende skade afvises udtrykkeligt. 2 Reparation og udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien. 3 Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis ovnen har været repareret af tredjemand. 4 Dele der er udsat for normal slitage, som batterier, vage og brændstofhævert er ikke omfattet af garantien. 5 Garantien gælder kun, hvis De kan fremlægge det originale daterede købsbevis, og hvis der ikke er foretaget ændringer på dette. 6 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet brændstof. Forkert brændstof kan endog være farligt*. Derfor anbefales brugen af Qlima Premium Quality Fuels i kaminen. Qlima Premium Quality Fuels er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen. 7 Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er altid for købers regning.

For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning, indleveres ovnen til reparation hos Deres forhandler.

• Letantændelige stoffer kan f.eks. medføre en ukontrollabel forbrænding med stikflammer. Prøv i så til-

14 TIPS FOR SIKKER BRUG

1. Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet. 2. Flyt aldrig ovnen, mens den brænder eller stadig er varm. I dette tilfælde må den heller ikke påfyldes eller vedligeholdes. 3. Anbring ovnen, så dens forkant er mindst 1,5 meter fra mure, gardiner og møbler. Sørg også for fri plads over ovnen. 4. Brug ikke ovnen i støvede rum og anbring den ikke på steder med meget træk. I begge tilfælde kan der ikke opnås en optimal forbrænding. 5. Sluk ovnen, før du forlader huset eller går i seng. 6. Opbevar og transporter altid brændstof i de dertil beregnede tanke og dunke. 7. Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar altid brændstoffet på et køligt, tørt og mørkt sted (sollys kan reducere kvaliteten). 8. Brug aldrig ovnen på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgas eller malingsdampe). 9. Den øverste del af kaminen bliver varm. Kaminen må ikke tildækkes (brandfare). Undgå enhver kontakt med toppladen og frontgitteret. 10. Sørg altid for tilstrækkelig ventilation. 11. Dette apparat er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, medmindre de har fået supervision eller instruktion om brugen af apparatet af en person, der er ansvarlig for deres sikkerhed. 12. Dette apparat kan bruges af børn fra 8 år og af personer med reducerede fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af apparatet på en sikker måde og forstår de dermed forbundne farer. 13. Børn må ikke lege med apparatet. 14. Rengøring og brugervedligeholdelse må ikke foretages af børn uden vejledning.

UDSKIFTNING AF VÆGGEN

FØR DU PÅBEGYNDER UDSKIFTNINGEN AF VÆGGEN, SKAL KAMINEN VÆRE SLUKKET OG HELT AFKØLET.

1a. Åbn tanklåget 8 og fjern brændstoftanken 9. 1b. Fjern batterierne for at forhindre eventuelle brandsår. 1c. Åbn risten foran og fjern forbrændingskammeret 4. 1d. Fjern vægejusteringsknappen 2 ved at trække den lige fremad. 2a. Skru de 5 skruer på kabinettet 13 løs, 1 på bagsiden, 2 til højre og 2 til venstre. 2b. Fjern sensoren bagpå kabinettet 13. 3. Fjern kabinettet ved at trække det opad. 4. Fjern vindskaermen A/B. 5a. Fjern tændmekanismen ved at skrue 1 skrue løs. 5b. Fjern den automatiske vælte-afbryderanordning ved at skrue 2 skruer løs. 5c. Fjern de 4 stik (4 stk.) fra printkortet. 6. Skru de 4 vingemøtrikker løs. 7. Fjern vægejusteringen. 8. Tryk på vægestiften indvendig i vægejusteringsenheden. Fjern vægen, vægeholderen og vægejusteringsenheden separat fra hinanden. 9. Anbring den nye væge og fastgør den ved at stikke de tre ben op i de tre huller (se den opad pegende pil på vægeholderen). 10. Tryk den nye væge mod holderens tænder, således at vægen kommer til at sidde godt fast uden rynker mod den indvendige side af justeringsenheden. 11. Udlign benene med udligningsåbningerne inde i vægejusteringsenheden. Tryk let hver af de tre vægeben (som nu er fastgjort til vægeholderen) mod indersiden. Isæt de tre ben i skrå riller på vægejusteringsenheden. Tryk hver af de tre ben godt fast i hullerne. 12. Drej vægejusteringsknappen ② og kontroller, at vægen bevæges jævnt op og ned. 13. Skub vægejusteringsenheden ned langs luftskakten. Anbring vægejusteringsknappen foran på varmeapparatet. 14. Anbring de 4 vingemøtrikker, men skru dem ikke fast endnu.

1. Drej vægen til den højeste position og skru vingemøtrikkerne fast.
2. Kontroller vægehøjden. Vægen skal være 0,8 cm over kraven.
3. Kontroller, om der er nok mellemrum mellem vægeholderen og luftskakten. Mellemrummet skal være det samme hele vejen rundt. 18a. Genaktiver vælte-afbryderanordningen ved at trykke på slukningsknappen ①. 18b. Tilslut de 4 stik (4 stk.) til printkortet.
4. Kontroller vælte-afbryderanordningens funktion ved at trykke på slukningsknappen (1), så pendulet aktiveres.
5. Geninstaller tændmekanismen.
6. Geninstaller vindskaermen A/B.
7. Geninstaller tændmekanismen.
8. Geninstaller kabinettet 13.
9. Skru de 5 skruer på kabinettet fast og anbring sensoren bagpå kabinettet 13.
10. Geninstaller forbrændingskammeret 4 og brændstoftanken 9.
11. Geninstaller drejeknappen til justering af vægen ②. Luk frontdækslet.

Anbring batterierne i batteriholderen og fyld brændstoftanken med Qlima Premium Quality Fuels. Anbring brændstoftanken i varmeapparatet og vent mindst 30 minutter, indtil vægen er godt gennemvædet med brændstof.

Brug. Du har købt et kvalitetsprodukt, du vil have glæde af i mange år fremover.

Det forudsætter selvfølgelig, at du bruger ovnen på rigtig måde. Læs denne

brugsanvisning først for at sikre varmeovnen maksimal brugstid. Varmeovnen

Vi håber, du får meget varme og hygge med ovnen.

Med venlig hilsen

PVG Holding b.v.

Kundeserviceafdelingen

1 LÆS BRUGSANVISNINGEN FØRST.

2 KONTAKT FORHANDLEREN, HVIS DU ER I TVIVL OM NOGET.

GENERELLE ANVISNINGER FOR BRUG

Nedenfor finder du hovedpunkterne, du skal gennemgå, før du begynder at bruge varmeovnen. Du finder flere oplysninger i HÅNDBOGEN (side 91 ff.).

Spørg forhandleren eller se vores hjemmeside, når det gælder adresser til vores detailhandlere. Formålet med den flydende brændstofdrevne mobile varmeovn er, at den skal være en ekstra varmeovn og ikke en konstant varmekilde.

Specielt for Storbritannien: Brug kun parafinbrændstof i klasse C1, i overensstemmelse med BS2869, del 2 eller tilsvarende.

Kontroller altid brændstofindikatoren, før du tænder for varmeovnen ⑥, for at se om den aftagelige beholder skal fyldes.

Batteriene sitter ikke som de skal i holderen. Kontroller (Fig. G). Det er ikke igjen nok strøm i batteriene til å slå på ovnen. Bytt batterier (fig. G). Beholderen er tom for drivstoff, eller veken er blitt skiftet. Vent i 30 minutter når du har fylt på og byttet ut den attakbare beholderen før du tenner varmeovnen.

FLAMMEN ER UREGELMESSIG, OG/ELLER DET ER SOT OG/ELLER LUKT

Tennspolen varer lengre hvis du slår på ovnen på riktig måte. Skift batterier i rett tid, og pass på at du ikke skyver tenningsbryteren ned med for stor kraft. Er filamentet ødelagt, må du skifte tennspolen.

Ikke fjern noen komponenter fra ovnen på egen hånd. Kontakt alltid forhandleren når utbedringer er nødvendig.

Iverksett følgende tiltak for å unngå at det lekker drivstoff når du transporterer ovnen:

1 La varmeovnen avkjøle. Ta ut den attakbare beholderen 9 ut av ovnen og ta ut drivstofffilteret. Noen dråper kan lekke fra filteret; ha en klut tilgjengelig. Oppbevar drivstofffilteret og beholderen utenfor varmeovnen. 3 Sett transportdekselet (fig. O) der drivstofffilteret skal sitte. Trykk det godt på plass. Transportdekselet vil så langt det er mulig bidra til å hindre oljelekkasje fra varmeovnen under transport. 4 Sett alltid varmeovnen i stående stilling. 5 Tøm den stasjonære beholderen med en drivstoffpumpe for transport, hvis det er brukt feil type drivstoff eller stoffet er skittent. Fjern først drivstofffilteret og sett deretter drivstoffpumpen inn i den tomme stasjonære beholderen. Følg samme fremgangsmåte hvis drivstoffbeholderen inneholder vann.

J SPESIFIKASJONER

Vi anbefaler at du alltid leser bruksanvisningen nøye først. Da unngår du unødige transportutgifter. Hvis du ikke finner noen løsning der, må du ta ovnen med til forhandleren når utbedringer er nødvendig.

• Lettantennelige stoffer kan føre til ukontrollert forbrenning og flammeutvikling. Prøv aldri å flytte på ovnen hvis dette skulle skje, men slå den alltid av øyeblikkelig (se avsnitt E). I eventuelle nødstilfeller kan du bruke brannslukker, men bare type B-brannslukker: karbondioksid- eller pulverapparat.

14 TIPS FOR SIKKER BRUK
