R8128SC - R7224SC - R8224SC - R8227SC - Petrolilämmitin QLIMA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Siirrettävä öljylämmitin
Merkki	QLIMA
Yhteensopivat mallit	R8128SC, R7224SC, R8224SC, R8227SC
Virtalähde	6V DC -paristot (4 x R14)
Sytytystapa	Sähköinen paristokäyttöinen
Suositeltu polttoaine	Nestemäinen polttoaine siirrettäville lämmityslaitteille (asetusten 18/07/2002 ja 25/06/2010 mukainen), tyyppiä Qlima Premium Quality Fuels tai PTX
Maksimi lämpöteho	2400-2700 W mallista riippuen (200-225 g/h)
Polttoaineenkulutus	0,250-0,281 l/h mallista riippuen
Säiliön käyttöaika	15–16,8 tuntia mallista riippuen
Irrotettavan säiliön tilavuus	4,2 l
Suositeltu huonekoko	40–95 m³ mallista riippuen (min 40-45 m³)
Mitat (L x S x K)	455 x 295 x 495 mm
Paino	8,8-9,1 kg mallista riippuen
Turvajärjestelmät	Automaattinen sammutus ylikuumenemisen varalta (viive 15 min), CO₂-ilmaisin (NDIR) ilmanlaadun valvontaan, lämmitetty yläpinta Safe Top, sammutus ilmanvaihdon puuttuessa
Sydäntyyppi	Tyyppi O
Mukana toimitettavat tarvikkeet	Kuljetustulppa, käsipumppu, paristot
Takuu	4 vuotta (pois lukien kulutustarvikkeet)
Säännöllinen huolto	Puhdistus kuivalla liinalla, säiliön tyhjennys ja sydämen vaihto tarvittaessa
Käyttö	Sisätilojen lisälämmitys, tuuletettu huone, ei sovellu päälämmitykseksi
Standardit	NF D 35-300, NF 128 -sertifiointi, CE-merkintä (EN55014 ja EN50082-1)

Usein kysytyt kysymykset - R8128SC - R7224SC - R8224SC - R8227SC QLIMA

Kuinka öljylämmitin sytytetään?

Käännä keskikytkintä oikealle rajaan asti, paina sitten sytytysmekanismia varovasti (ilman väkivaltaa). Kun pieni liekki ilmestyy polttimeen, vapauta mekanismi. Tarkista, että poltin on pystysuorassa liikuttamalla sitä hieman kahvalla.

Mitä tehdä, jos laite ei syty?

Tarkista, että paristot ovat oikein asetettuja ja riittävän tehokkaita. Jos säiliö on täytetty tai sydän vaihdettu, odota 30 minuuttia ennen sytyttämistä, jotta sydän imeytyy polttoaineeseen.

Miksi liekki on epävakaa tai tuottaa nokea?

Mahdollisia syitä: poltin väärässä asennossa (aseta se suoraksi kahvalla), polttoaine vanhaa tai sopimatonta (käytä uutta, määräysten mukaista polttoainetta), pölyä laitteen alla (puhdista) tai sydämen korkeus väärä (ota yhteys jälleenmyyjään).

Kuinka laite sammutetaan?

Paina laitteen sammutuspainiketta. Liekki sammuu muutaman hetken kuluttua.

Mitä polttoainetta käyttää?

Käytä yksinomaan nestemäistä polttoainetta siirrettäville lämmityslaitteille, joka on asetusten 18/07/2002 ja 25/06/2010 mukainen, kuten Qlima Premium Quality Fuels tai PTX. Muun polttoaineen käyttö on kiellettyä ja mitätöi takuun.

Kuinka säiliö täytetään turvallisesti?

Tee tämä laitteen ollessa sammutettu ja jäähtynyt, eri huoneessa kuin se, jota lämmitetään. Irrota irrotettava säiliö, kierrä korkki auki, täytä mittaria tarkkaillen (älä täytä liian täyteen), sulje korkki kunnolla ja aseta säiliö takaisin. Vältä kaikkia lämmön- tai lieskanlähteitä.

Mitä tehdä, jos laite sammuu itsestään?

Jos laite sammuu pian sytytyksen jälkeen lämpimässä huoneessa (19–20°C), se on normaalia: odota 15 minuuttia ennen uudelleensytytystä viileämmässä huoneessa. Jos sammutus on hidasta, säiliö saattaa olla tyhjä tai sydän kulunut (katso käyttöohjeen luku D).

Kuinka sydäntä huolletaan?

Pidentääksesi sen käyttöikää anna laitteen hetkellisesti kuluttaa kaikki polttoaine automaattiseen sammumiseen asti. Sydämen vaihto on mahdollista noudattamalla käyttöohjeen (luku L) ohjeita. Tärkeät korjaukset tulee antaa valtuutetun asiantuntijan tehtäväksi.

Mitä turvatoimia on noudatettava?

Sijoita laite vähintään 1,5 metrin päähän seinistä, verhoista ja huonekaluista. Tuuleta huonetta riittävästi (avaa ikkuna raolleen). Älä peitä laitetta, älä käytä sitä alle 40 m³:n huoneessa ja sammuta se ennen ulosmenoa tai nukkumaanmenoa. Valvo lapsia.

Kuinka laite kuljetetaan tai varastoidaan?

Anna laitteen jäähtyä, irrota irrotettava säiliö ja polttoainesuodatin, aseta mukana toimitettu kuljetustulppa ja kuljeta aina pystysuorassa. Kauden lopun varastointia varten anna polttoaineen kulua loppuun, puhdista laite, poista paristot ja säilytä se alkuperäispakkauksessa pölyltä suojattuna.

KÄYTTÖOHJE R8128SC - R7224SC - R8224SC - R8227SC QLIMA

Tämä tuote ei sovellu ensisijaiseksi lämmittimeksi.

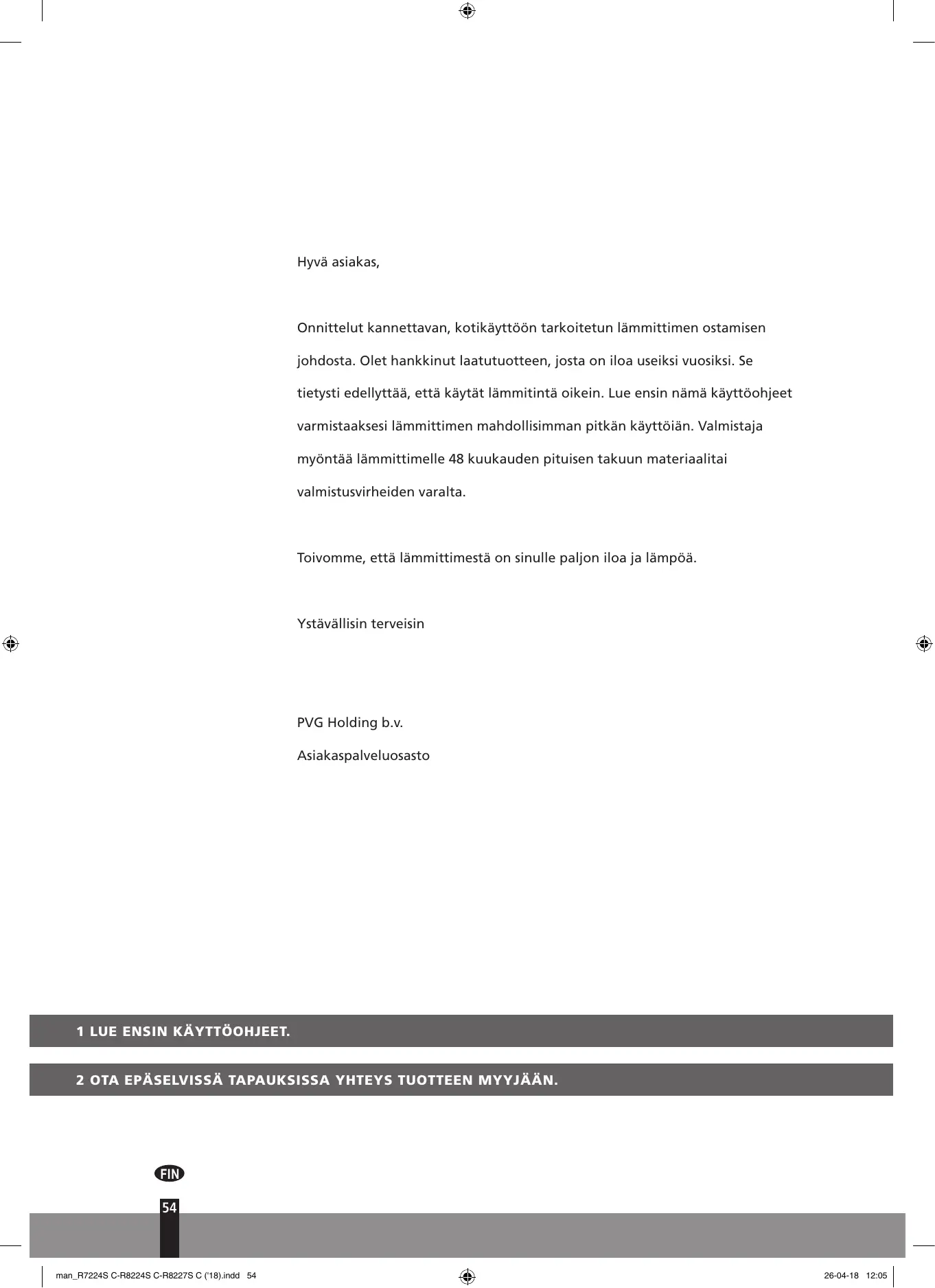

Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisesta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Tietysti edellyttäen, että käytät lämmitintä oikein. Lue ensin käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän. Valmistaja myöntää lämmittimelle 48 kuukauden pituisen takuun materiaali- tai valmistusvirheiden varalta.

Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä.

Ystävällisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1 LUE ENSIN KÄYTTÖOHJEET.

2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

FIN

54

YLEISET KÄYTTÖOHJEET

Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 55 alkaen).

1 Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A). 2 Täytä irrotettava säiliö 9 ja odota 30 minuuttia ennen lämmittimen sytyttämistä (ks. kohta B, kuva I). 3 Aseta paristot paristokoteloon (ks. kohta A, kuva G). 4 Tarkista, että palokammio ④ on täysin suorassa (ks. kohta A, kuva F). 5 Sytytä lämmitin työntämällä hitaasti liekinsäädintä 2 ja sytytyspainiketta 3 samanaikaisesti alaspäin (ks. kohta C, kuvat K ja L). 6 Lämmittimen sytyttämisen jälkeen on odotettava 10-15 minuuttia ennen kuin voidaan tarkistaa, palaako lämmitin kunnolla (ks. kohta D). 7 Sammuta lämmitin (ks. kohta E).

Paloturvallisuuden vuoksi säiliö on täytettävä joko lämmittimen ollessa pois päältä tai eri huoneessa kuin lämmitin. - Varastoi polttoöljykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä. - Polttoöljykin vanhenee. Ota käyttöön uusi kanisteri aina lämmityskauden alussa. - Kun käytät lämmittimessä Qlima Premium Quality paloöljyä, voit olla varma paloöljyn korkeasta laadusta. - Jos vaihdat paloöljyn merkkiä tai tyyppiä, varmista että kaikki aikaisemmin käytössä ollut öljy on tyhjentynyt siirrettävän lämmittimen sisältä. - Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa "uudelta".

TÄRKEÄT OSAT

OFF-painike (hätä-sammutusta varten), nystyräpintainen sydämen säätönuppi, sytytyspainike, palokammio, palokammion kädensija, polttoainenäyttö, irrotettavan säiliön kansi, irrotettava säiliö, irrotettavan säiliön polttoainenäyttö, paristokotelo, kantokahva, runko, ilmalaadun valvontajärjestelmä.

SUOMI

MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ

VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ

Tämä laite on varustettu turvajärjestelmällä, joka pysäyttää sen, kun huoneen lämpötila on liian korkea. Kun lämmitin on sammutettu (manuaalisesti tai automaattisesti), sen voi uudelleen käynnistää vasta 15 minuutin kuluttua. Laitteen vaurioitumisen välttämiseksi älä yritä käynnistää laitetta tänä aikana.

Lämmitin on varustettu ilmalaadun valvontajärjestelmällä. Kun huoneessa on puutteellinen tuuletus tai huone on liian pieni, lämmitin sammuu automaattisesti. Mukavaa ja turvallista lämmitystä varten varmista, että huoneessa on riittävä tuuletus. Huom.: Välttääksesi odottamatonta sammutusta on parempi laittaa ikkuna tai ovi raolleen lämmittimen toimiessa.

Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa.

Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tulo- ja poistoilma-aukkojen on oltava vähintään 50 cm²). Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjäliikkeeseen.

TURVAJÄRJESTELMÄ

Kun olet kytkenyt lämmittimen, saattaa tapahtua, että lämmitin pysähtyy automaattisesti huoneenlämmössä (19 - 20 °C). Tämä johtuu siitä, että se kerää lämpöä. Tämä on normaalia. Syy piilee turvajärjestelmässä. Suosittelemme, että kytket lämmittimen uudelleen päälle alemmassa lämpötilassa.

SAFE TOP -TOIMINTO

Laitteessa on safe top -toiminto. Se alentaa laitteen päällä olevan levyn lämpötilaa. Tällä tavoin pienennetään merkittävästi vahinkoriskiä, joka aiheutuu levyn koskettamisesta epähuomiossa. Ota kuitenkin huomioon, että levy kuumenee tästä huolimatta. Vältä peitelevyn ja ritilän koskettamista.

Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla paloöljyllä asetusten 18-07-2002 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjäliikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet.

Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi.

Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan polttoöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa.

Käyttäjän on noudatettava seuraavia käyttöohjeita: ÄLÄ

• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa.
• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1500 metrin korkeudessa.
• tee muutoksia lämmittimen turvalaitteisiin.

Tämän tyyppisen lämmittimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen.

OIKEA POLTTOAINE

Lämmitin on suunniteltu käytettäväksi laadukkaan, vedettömän ja puhtaan parafiiniöljyn kuten Qlima Premium Quality -öljyn kanssa. Vain tällaisia polttoaineita käytettäessä palaminen on varmasti puhdasta ja täydellistä. Heikkolaatuisen polttoaineen käytöstä voi seurata:

▸ liian suurien tervakerrostumien muodostuminen lasikuitusydämeen

Vain oikean polttoaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja miellyttävän käytön.

epätäydellinen palaminen, lämmittimen käyttöiän lyhentyminen, savua ja/tai hajuja ▸ kerrostumien muodostuminen ritilään tai kuoreen.

Oikean polttoaineen valinta on siten olennaisen tärkeä lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta.

Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä.

Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen.

KÄYTTÖOHJEET

A LÄMMITTIMEN ASENTAMINEN

1 Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös

▸ käsikäyttöinen polttoainepumppu ▸ kuljetuskorkki ▸ nämä käyttöohjeet.

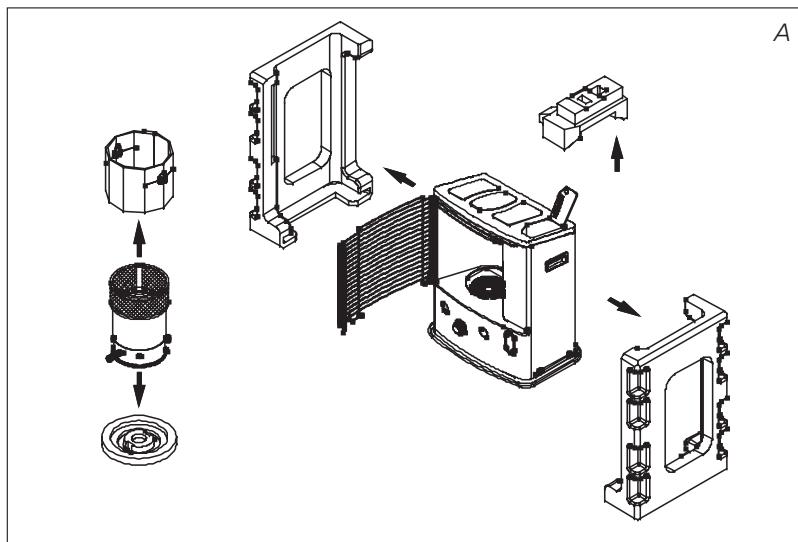

Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten.

2 Poista muut pakkausmateriaalit:

Vapauta grillin oikea puoli. Nosta grilli reiästä (Kuv. B) ja vedä se eteenpäin. Vedä molemmat pakkauksen päät sivuihin ja samanaikaisesti alaspäin (katso Kuv. C). ▸ Poista myös palokammion alla olevat pakkausmateriaalit (kuva D). ▸ Aseta palokammio takaisin paikalleen. Palokammio on oikeassa asennossa, kun sitä voidaan siirtää kevyesti hieman vasemmalle ja oikealle kädensijastaan ⑤ (kuva F). Sulje grilli: Nosta sitä hieman, jotta se menee takaisin reikäänsä. ▸ Avaa irrotettavan säiliön kansi ⑧ ja poista polyvaahto.

3 Täytä irrotettava säiliö kohdassa B kuvatulla tavalla. Aseta paristot niille varattuun koteloon ⑪ lämmittimen takana (kuva G). Varmista, että pariston plus- ja miinusnavat vastaavat merkkejä + ja - paristokotelossa. Sulje patterin kansi.

FIN

57

5 Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä yritä korjata lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle. 6 Lämmitin on nyt käyttövalmis.

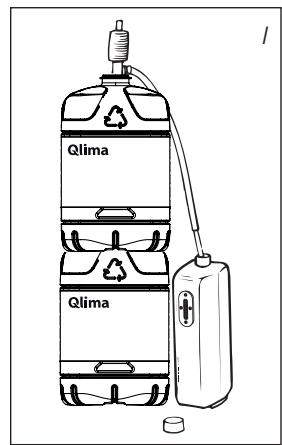

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

1 Varmista, että lämmitin on sammutettu. 2 Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva H). Huomautus: Säiliöstä voi valua ajoittain tippoja. Aseta irrotettava säiliö maahan (siten että korkki osoittaa ylöspäin, kuva I) ja kierrä polttoainekorkki auki. 3 Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöohjeita). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (kuva J). Aseta uurrettu letku irrotettavan säiliön täyttöaukkoon. 4 Tarkkaile irrotettavan säiliön polttoainenäyttöä säiliötä täyttäessäsi (kuva D). Lopeta täyttö, kun polttoainenäyttö osoittaa, että säiliö on täynnä. Älä koskaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään). 5 Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista polttoainevuodot. 6 Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

C LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Sen vuoksi ilmanvaihdosta on huolehdittava erityisen hyvin tai lämmitin on sytytettävä oleskelutilojen ulkopuolella.

Kun käytät lämmitintä ensimmäisen kerran, aseta ensin täytetty polttoainesäiliö paikalleen ja odota sen jälkeen noin 30 minuuttia ennen lämmittimen sytyttämistä. Näin lasikuitusydän ehtii imeä polttoainetta. Menettele samoin, jos säiliön polttoaine on kokonaan poltettu loppuun tai jos lasikuitusydän on vaihdettu.

Tarkista polttoainenäytöstä 6 aina ennen lämmittimen sytyttämistä, onko säiliötä tarpeen täyttää.

Sytytä lämmitin aina sytytyskoneistoa ruuvaamalla. Älä koskaan käytä tulitikkuja tai tupakansytytintä.

Noudata seuraavassa kuvattua menettelyä.

1 Käännä nystyräpintaista sydämen säätönuppia 2 myötäpäivään niin pitkälle kuin se kääntyy (kuva K). 2 Paina sytytyspainiketta (kuva L), mutta älä käytä liikaa voimaa. Vapauta sytytyspainike heti, kun palokammiossa 4 näkyy liekki.

Kun lämmitin on sytytetty, tarkista aina, että palokammio ④ on vaakasuorassa, liu'uttamalla sitä hieman vasemmalle ja oikealle kammiossa olevan kahden kädensijan ⑤ avulla. Kammion tulisi liikkua kevyesti. Jos palokammio ei ole suorassa, muodostuu savua ja nokea.

D LÄMMITTIMEN POLTTAMINEN

Lämmittimen sytyttämisen jälkeen on odotettava 10-15 minuuttia, ennen kuin voidaan tarkistaa, että lämmitin palaa kunnolla. Liian suuri liekki voi aiheuttaa savua ja nokea, kun taas liian pieni liekki aiheuttaa hajuja. Kuv. Q kuvailee minimi- ja maksimisallitun tulen korkeuden.

Liekkiä voi säätää hieman liekinsäätimen 2 avulla (kuva M).

Liian pieni liekki voi johtua myös

▸ riittämättömästä polttoainemäärästä (täytä säiliö) ▸ polttoaineen heikosta laadusta (ota yhteys tuotteen myyjään) ▸ riittämättömästä ilmanvaihdosta (avaa ikkuna tai luukku raolleen) ▸ sydämen kulumisesta (ota yhteys tuotteen myyjään tai vaihda sydän, ks. kohta L)

E LÄMMITTIMEN SAMMUTTAMINEN

Anna lämmittimen palaa pienimmällä asetuksella noin yhden minuutin ajan. Paina OFF-painiketta 1. Liekki sammuu hetken kuluttua (kuva N).

F HÄIRIÖT SEKÄ NIIDEN SYYT JA POISTAMINEN

Jos häiriötä ei voida poistaa seuraavien ohjeiden avulla, ota yhteys tuotteen myyjään.

LÄMMITIN EI SYTY

Paristoja ei ole asetettu oikein paristokoteloon. Tarkista (kuva G). Paristoissa ei ole riittävästi virtaa jäljellä sytytystä varten. Vaihda (kuva G). Säiliöstä on loppunut polttoaine tai sydän on vaihdettu. Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen.

EPÄSÄÄNNÖLLINEN LIEKKI JA/TAI NOKI JA/TAI HAJU

Palokammio 4 ei ole oikeassa asennossa. Aseta kammio suoraan kädensijan ⑤ avulla siten, että voit helposti liu'uttaa kammiota vasemmalle ja oikealle, ja se on suorassa. Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta. Käytetyn polttoaineen tyyppi on väärä. Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä"). Lämmittimen alaosaan on kertynyt öljyä. Ota yhteys tuotteen myyjään. Sydämen korkeus ei ole oikea. Ota yhteys tuotteen myyjään.

LÄMMITIN SAMMUU VÄHITELLEN

Polttoainesäiliö on tyhjä. Katso kohta B. Alempaan säiliöön on päässyt vettä.

Ota yhteys tuotteen myyjään.

Sydän on kovettunut yläpuolelta. Polta lämmitintä, kunnes kaikki polttoaine on käytetty (kohta G). Käytä oikeaa polttoainetta. Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta.

LÄMMITTIMEN LIEKKI PYSYY LIIAN PIENENÄ

Sydän on liian alhaalla. Ota yhteys tuotteen myyjään. Lämmittimestä on loppunut polttoaine ennen säiliön täyttämistä. Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen. Käytetyn polttoaineen tyyppi on väärä. Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä"). Tilan ilmanvaihto ei ole riittävä. Jätä ikkuna tai ovi kokonaan auki joksikin aikaa.

LÄMMITTIMEN LIEKKI ON LIIAN SUURI

Käytetyn polttoaineen tyyppi on väärä tai se on liian haihtuvaa. Katso kappale "OIKEA POLTTOAINE" (kohta "Mitä sinun tulee tietää ennen käyttöä"). Sydän on liian korkealla. Ota yhteys tuotteen myyjään.

G KUNNOSSAPITO

Lämmitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeää, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä. Normaaleissa olosuhteissa kuluvia osia on vain kaksi:

1. PARISTOT

Voit vaihtaa paristot itse. Älä hävitä vanhoja paristoja muun kotitalousjätteen mukana. Noudata kemiallisiin kotitalousjätteisiin sovellettavia paikallisia määräyksiä. Älä heitä akkuja tai paristoja tuleen, koska ne voivat räjähtää tai niistä voi vuotaa vaarallisia nesteitä.

2. SYTYTYSKÄÄMI

Sytytyskäämi kestää pidempään, jos sytytät oikealla tavalla. Vaihda paristot ajoissa ja varmista, ettet paina sytytyskytkintä liian voimakkaasti. Jos hehkulanka on poikki, sytytyskäämi on vaihdettava.

Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään.

Anna lämmittimen jäähtyä, ennen kuin aloitat huolto- tai ylläpitotyöt.

H VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ)

Suosittelemme, että polttoainesäiliössä oleva polttoaine poltetaan kokonaan loppuun lämmityskauden päättyessä ja lämmitin varastoidaan asianmukaisesti. Noudata seuraavaa menettelyä:

1 Sytytä lämmitin oleskelutilojen ulkopuolella ja anna sen palaa, kunnes kaikki polttoaine on käytetty. 2 Anna lämmittimen jäähtyä. 3 Puhdista lämmitin kostealla liinalla ja kuivaa se sitten liinalla. 4 Poista paristot paristokotelosta 1 ja varastoi ne kuivaan paikkaan. 5 Puhdista myös polttoainesuodatin. 6 Varastoi lämmitin pölyttömään paikkaan ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla lämmityskaudella. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois, vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti.

KULJETUS

Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

1 Anna lämmittimen jäähtyä. 2 Poista irrotettava säiliö lämmittimestä ja irrota polttoainesuodatin (kuva O). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella. 3 Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva P). Paina se tiukasti kiinni. Kuljetuskorkki estää öljyvuodot lämmittimen siirtämisen aikana. 4 Liikuta lämmitintä aina pystysuorassa asennossa. 5 Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen siirtämistä tai jos öljy on vääränlaista tai likaista. Irrota ensin öljynsuodatin ja syötä pumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

kuljetuskorkki

J TEKNISET TIEDOT

	R7224S C	R8224S C	R8227S C
Sytytys	sähköinen
Poltoaine	parafiini
Teho (kW)*	2.4	2.4	2.7
Sopiva tila (m3)**	40-85	40-85	45-95
Poltoaineen kulutus (l/h)*	0.250	0.250	0.281
Poltoaineen kulutus (g/h)*	200	200	225
Palamisaika aika yhdellä sällöllisellä (h)*	16.8	16.8	15
Irrotettavan sällön tilavuus (litraa)	4.2	4.2	4.2
Paino (kg)	8.8	8.8	9.1
Mitat (mm) (pohjaleyn kanssa)	leveys 455
	syvyys 295
	korkeus 495
Tarvittavat paristot	6V D.C. (R14 x 4)
Sydämen typpi	O
Ilmanvaiahdon laadun valvonta (ilman uudistaminen): CO2-tason suora mittaus (NDIR CO2 -anturi E-Guard 14).

* Maksimisaadolla

** Märitetyt arvot ovat suuntaa antavia

K TAKUUEHDOT

Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa OSTOPÄIVÄSTÄ. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

1 Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu. 2 Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa. 3 Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella. 4 Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, sydäntä ja käsikäyttöistä polttoainepumppua. 5 Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia. 6 Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toiminnasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polttoaineen käytöstä. Vääränlaisen polttoaineen käyttö voi olla jopa vaarallista*. 7 Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.

Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

• Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos näin pääsee käymään, älä koskaan yritä siirtää lämmitintä, vaan sammuta se välittömästi (ks. kohta E). Hätätapauksissa voit käyttää palosammutinta, mutta vain B-tyypin sammuttimia eli hiilidioksidi- tai jauhesammutinta.

FIN

1 Lapsia on valvottava, etteivät he leiki laitteen kanssa. 2 Älä siirrä lämmitintä, kun se palaa tai on vielä kuuma. Älä täytä tai huolla lämmitintä, kun se palaa tai on vielä kuuma. 3 Sijoita lämmitin siten, että sen etupuoli on vähintään 1,5 metrin etäisyydellä seinistä, verhoista ja huonekaluista. 4 Älä käytä lämmitintä pölyisissä tai erityisen vetoisissa paikoissa. Niissä palaminen ei tapahdu parhaalla mahdollisella tavalla. 5 Sammuta lämmitin ennen kuin menet nukkumaan. 6 Säilytä ja siirrä polttoainetta vain sopivissa säiliöissä ja kanistereissa. 7 Varmista, että polttoaine ei altistu lämmölle tai suurille lämpötilanvaihteluille. Säilytä polttoainetta aina viileässä, kuivassa ja pimeässä paikassa (auringonvalo heikentää sitä). 8 Älä koskaan käytä lämmitintä paikoissa, joissa voi olla haitallisia kaasuja tai hajuja (esim. pakokaasua tai maalinhajua). 9 Muista, että lämmitin tulee kuumaksi. Laitteen peittämisestä aiheutuu tulipalovaara. 10 Varmista aina, että ilmanvaihto on riittävä. 11 Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on rajoittuneet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietoa laitteen käytöstä. 12 Sellaiset 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joiden fyysiset, aistilliset tai henkiset ominaisuudet ovat rajalliset tai joilta puuttuu kokemusta tai tietämystä tämän laitteen käytöstä, saavat käyttää valvonnan alaisina tai saadessaan ohjeet laitteen turvallisesta käytöstä ja ymmärtäessään laitteen käyttöön sisältyvät vaarat. 13 Lapset eivät saa leikkiä laitteella. 14 Lapset eivät saa suorittaa huolto- tai puhdistustoimenpiteitä laitteelle ilman valvontaa.

SUOMI

SYDÄMEN VAIHTAMINEN

VARMAISTA, ETTÄ LÄMMITIN ON SAMMUTETTU JA TÄYSIN JÄÄHTYNYT, ENNEN KUIN ALOITAT SYDÄMEN VAIHTAMISEN.

1a. Avaa säiliön kansi 8 ja ota pois polttoainesäiliö 9. 1b. Ota pois patterit ehkäistäkseen palovammoja. 1c. Avaa etugrilli ja ota pois polttokammio 4. 1d. Ota pois sydänlanka 2 vetämällä sitä suoraan. 2a. Ruuvaa pois 5 ruuvia, 2 takana, 1 oikealla ja 1 vasemmalla. 2b. Ota pois anturi laitteen takana. 3. Ota pois runko vetämällä sitä suoraan. 4. Ota pois tuulikansi A/B. 5a. Ota pois sytytyskoneisto ruuvaamalla pois 1 ruuvi. 5b. Ota pois turvallisuuskatkaisija ruuvaamalla pois 1 ruuvi. 5c. Irrota neljä liitintä (4EA) PCB. 6. Ruuvaa pois 4 siipimutteria. 7. Ota pois sydänlanka. 8. Paina sydänlangan nasta, joka sijaitsee sen sisällä. Pura sydänlanka ja kannatin erikseen. 9. Aseta uusi sydänlanka ja aseta 3 nastaa 3 reikiin ylöspäin. (Katso nuoli "ylös"). 10. Paina uusi sydänlanka sisään niin että se kiinnittyy hyvin sydänlangan hihaan. 11. Aseta nastat riviin reikiin ja sitten paina hellästi kaikki 3 nastaa sisään. Pistä 3 nastat syvälle ja paina kaikki 3 nastaa pistämällä ne reikiin. 12. Käännä sydänlangan nuppi ja tarkista ollaksesi varma, että sydänlanka liikkuu ylös ja alas vapaasti. 13. Liu'uta sydänlanka alaspäin vetoputkia pitkin. Sijoita se lämmittimen etupuolta kohti. 14. Aseta 4 siipimutteria nousevaan piikkiin, mutta älä tiivistä niitä.

1. Nosta sydänlanka korkeimmalle asemalle ja tiivistä siipimutteri.
2. Tarkista sydänlangan korkeus. Sen pitäisi olla 5/16 kaulaimen yllä.
3. Tarkista onko sydänlangan ja vetoputkien välillä sopiva etäisyys. Sen pitäisi olla sama kaikkialla. 18a. Aseta turvallisuuskatkaisija uudelleen painamalla sammutusnuppia. 18b. Kytke neljä liitintä (4EA) PCB.
4. Tarkista toimiiko turvallisuuskatkaisijapysähdys painamalla sammutusnappia heilurin järkyttämiseksi.
5. Asenna sytytyskokoonpano uudelleen.
6. Aseta tuulikansi uudelleen A / B.
7. Aseta sytytyskoneisto ruuvaamalla.
8. Aseta runko uudelleen.
9. Ruuvaa 5 ruuvia runkoon ja aseta anturi rungon takana.
10. Aseta polttokammio ja polttoainesäiliö uudelleen.
11. Aseta sydänlangan nuppi uudelleen. Laita etugrilli kiinni.

Aseta patterit patterilaukkuun ja täytä polttoainesäiliö premium-laatupolttoaineella. Aseta säiliö lämmittimen sisälle ja odota 60 minuuttia kunnes uusi sydänlanka kastuu läpimäräksi polttoaineella.
