R8128SC - R7224SC - R8224SC - R8227SC - Petroleumkachel QLIMA - Gratis gebruiksaanwijzing en handleiding

Soort product	Mobiele petroleumkachel
Merk	QLIMA
Compatibele modellen	R8128SC, R7224SC, R8224SC, R8227SC
Voeding	Batterijen 6V DC (4 x R14)
Type ontsteking	Elektrisch op batterijen
Aanbevolen brandstof	Vloeibare brandstof voor mobiele verwarmingstoestellen (conform besluiten van 18/07/2002 en 25/06/2010), van het type Qlima Premium Quality Fuels of PTX
Maximaal verwarmingsvermogen	2400-2700 W afhankelijk van model (200-225 g/u)
Brandstofverbruik	0,250-0,281 L/u afhankelijk van model
Tankautonomie	15 tot 16,8 uur afhankelijk van model
Inhoud verwijderbare tank	4,2 L
Aanbevolen ruimtevolume	40 tot 95 m³ afhankelijk van model (min 40-45 m³)
Afmetingen (L x D x H)	455 x 295 x 495 mm
Gewicht	8,8-9,1 kg afhankelijk van model
Veiligheidssystemen	Automatische uitschakeling bij oververhitting (vertraging 15 min), CO₂-detector (NDIR) voor luchtkwaliteit, gematigd bovenoppervlak Safe Top, uitschakeling bij gebrek aan ventilatie
Type lont	Type O
Meegeleverde accessoires	Transportdop, handpomp, batterijen
Garantie	4 jaar (exclusief verbruiksartikelen)
Gebruikelijk onderhoud	Reiniging met droge doek, legen van de tank en indien nodig vervangen van de lont
Gebruik	Bijverwarming binnen, geventileerde ruimte, niet geschikt als hoofdverwarming
Normen	NF D 35-300, NF 128-certificering, CE-markering (EN55014 en EN50082-1)

Veelgestelde vragen - R8128SC - R7224SC - R8224SC - R8227SC QLIMA

Hoe steek ik de petroleumkachel aan?

Draai de centrale knop naar rechts tot aan de aanslag en druk vervolgens voorzichtig op het ontstekingsmechanisme (niet forceren). Zodra er een kleine vlam in de brander verschijnt, laat u het mechanisme los. Controleer of de brander verticaal staat door deze voorzichtig met de hendel te bewegen.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of de batterijen goed geplaatst zijn en voldoende krachtig zijn. Als de tank is bijgevuld of de lont is vervangen, wacht dan 30 minuten voordat u aansteekt zodat de lont zich met brandstof kan volzuigen.

Waarom is de vlam onstabiel of produceert ze roet?

Mogelijke oorzaken: brander verkeerd gepositioneerd (zet hem recht met de hendel), oude of ongeschikte brandstof (gebruik nieuwe conforme brandstof), stof onder het apparaat (reinig), of onjuiste lonthoogte (raadpleeg een verkoper).

Hoe schakel ik het apparaat uit?

Druk op de uitschakelknop op het apparaat. De vlam zal na enkele ogenblikken doven.

Welke brandstof moet ik gebruiken?

Gebruik uitsluitend vloeibare brandstof voor mobiele verwarmingstoestellen conform de besluiten van 18/07/2002 en 25/06/2010, zoals Qlima Premium Quality Fuels of PTX. Het gebruik van andere brandstof is verboden en maakt de garantie ongeldig.

Hoe vul ik de tank veilig?

Handel met uitgeschakeld en afgekoeld apparaat, in een andere ruimte dan de verwarmde. Verwijder de verwijderbare tank, schroef de dop los, vul met inachtneming van de peilstok (niet te vol doen), sluit goed af en plaats terug. Vermijd elke warmtebron of vlam.

Wat moet ik doen als het apparaat vanzelf uitgaat?

Als het apparaat kort na het ontsteken uitgaat in een gematigde omgeving (19-20°C), is dat normaal: wacht 15 minuten voordat u opnieuw aansteekt in een minder warme kamer. Als het langzaam uitgaat, kan de tank leeg zijn of de lont versleten (raadpleeg hoofdstuk D van de handleiding).

Hoe onderhoud ik de lont?

Om de levensduur te verlengen, laat het apparaat af en toe al zijn brandstof verbruiken tot automatische uitschakeling. Het vervangen van de lont is mogelijk door de instructies in de handleiding te volgen (hoofdstuk L). Belangrijke reparaties moeten worden overgelaten aan een erkende specialist.

Welke veiligheidsmaatregelen moet ik nemen?

Plaats het apparaat op minstens 1,5 m van muren, gordijnen en meubels. Ventileer de ruimte voldoende (een raam op een kier). Bedek het apparaat niet, gebruik het niet in een ruimte kleiner dan 40 m³, en schakel het uit voordat u weggaat of gaat slapen. Houd toezicht op kinderen.

Hoe moet ik het apparaat vervoeren of opslaan?

Laat het apparaat afkoelen, verwijder de verwijderbare tank en het brandstoffilter, plaats de meegeleverde transportdop en vervoer altijd rechtop. Voor opslag aan het einde van het seizoen laat u alle brandstof opmaken, reinigt u het apparaat, verwijdert u de batterijen en bergt u het op in de originele verpakking, beschermd tegen stof.

GEBRUIKSAANWIJZING R8128SC - R7224SC - R8224SC - R8227SC QLIMA

Dit product is nicht geschickt voor gebruik als primaire verwarming

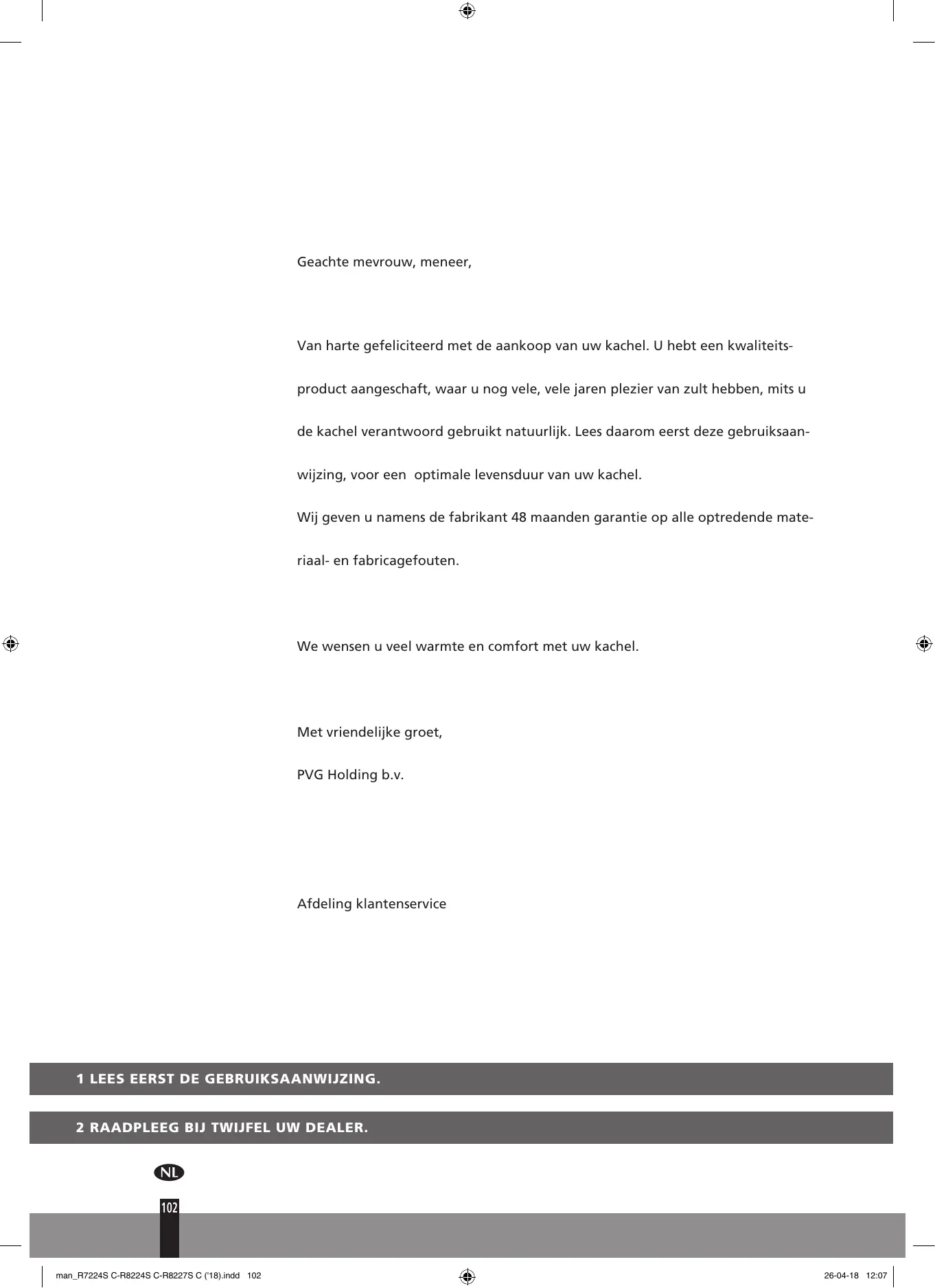

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw kachel. U hebt een kwaliteit's-product aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt naturuurlijk. Leeskaarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw kachel.

Wij gehen u namens de fabrikant 48 maanden garantie op alle optredende materiaal- en fabricagefouten.

We wensen u veel warmte en comfort met uw kachel.

Met vriendelijke groet,

PVG Holding b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

NL

102

HET GEBRUK IN HOOFDLIJNEN

Dit zijn in grote lijnen de stappen die u要去 nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij u�arde HANDLEIDING (pag. 103 en verder).

1 Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A).
2 Vul de wisseltank en wacht 30 minutes alvorens de kachel te ontsteken (zie hoofdstuk B, fig. I).
3 Plaats de batterijen in de houder (zie hoofdstuk A, fig. G).
4 Controller of de verbrandingskamer goedrecht staat (zie hoofdstuk A, fig. F).
5 Ontsteek de kachel door de draaiknop ② maar rechts te draaien tot deze Niet verder kan en verrolgens de ontstekings-toets ③ rustig in te drukken (zie hoofdstuk C, fig. K en L).
6 Na het ontsteken duurt het 10 à 15 minutes voordat u kunt controeren of de kachel goed brandt (zie hoofdstuk D).
7 Schakel de kachel uit (zie hoofdstuk E).

• Als brandbeveiliging moet de tank gemuld worden wonneer de kachel uitstaat of in een andere ruimte dan waar de kachel geinstalleerd is.
• De eerste keer zal uw kachel tijdens het branden even maar 'nieuw' ruiken.
• Bewaar uw brandstof in de originele verpakking en met de originele sluiting op een koele en donkere plaats.
• Brandstof veroudert. Begin elk stookseizoen met{nieuwe brandstof.
• Indien u overgaat op een ander merk en/of soort brandstof, moet u de in de kachel aanwezige brandstof eerst helemaal lately leegbranden.
• Vermijd elk contact met de bovenplaat en de grille.

BELANGRIJKE ONDERDELEN

Uit-toets
Draaiknop
Ontstekingstoets
Verbrandingskamer
Handgreep verbrandingskamer
Brandstofindicatie
Grille
Deksel wissenschaften
Wisseltank
10 Brandstofmeter wisseltank
1 Batterijhouser
12 Handgreep
13 Mantel
14 Bewakingssystemluchtkwaliteit

Dit apparaat is uitgerust met een beveiligingsystem, dat stopt wanner de temperatuur in de ruimte te hoog is. Nadat de kachel afgeslagen is (handmatig of automatisch) mag de kachel gedurende 15 minutes nicht opnieuw opgestart worden. Om schade aan het apparaat te voorkomen, gelieve in deze tijdspanne de kachel Niet geforceerd te ontsteken.

Deze kachel is voorzien van een bewakingsystem voor luchtkwaliteit 14. Wanner de ruimte onvoldoende geventileerd wordt of wanner de kachel in een tekleine ruimte gebruikt worden, dan za de kachel automatisch uitschakelen. Voor comfortabel en veilig gebruik dient u voor voldoende ventilatie te zorgen. NB: Om onverwacht uitschakelen van de kachel te voorkomen raden we aan.altijd een deur of raam op een kier tezetten wanner de kachel in gebruik is.

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installee dit toestel enkel wonneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een kachel in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijk omstandigheden.

Voor elke kachel geldt een bepaalde minimumruimte waarin u de kachel聹ig, zonder extra ventilatie kurz gebruiken (zie hoofdstuk J). Als de betreffende ruimte kleiner is dan aangegeven, dient u alkijd een raam of deur op een kier te zetten (± 2,5 cm). Het is belangrijk dat in elke ruimte waar de kachel gebruikt worden, voldoende verse luchtinlaat is (beide openingsen要去en een minimale oppervlakte hebben van 50~cm2) . Geen enkele verandering aan het veiligheidssystem is toegestaan, aangezien daarmee de garantie van het luchtpeil Niet gegarandeerd kan worden.

Raadpleeg uw dealer in geval van twijfel.

VEILIGHEIDSSYSTEM

Wanner u de kachel heeft ingeschakeld, kan het gebeuren dat de kachel bij een kamertemporatuur (19 tot 20^ ) automatisch stocht. Dit komt,ondat warmte zich ophoopt. Dit is normalaal. Deoorzaak ligt in hetveiligheidssystemm. Wij verzoeken u de kachel nogmaals bij een lagere kamertemporatuur in te schakelen.

DE SAFE TOP

De kachel is voorzien van een safe top. Deze vermindert de temperatuur van de bovenplaat. Hierdoor worden bij eventueel contact met de bovenzijde van de kachel het risico op ongelukken verkleind.

Let op: de bovenzijde worden nog steeds heet. Vermijd elk contact met de bovenplaat en de grille.

Special voor Frankrijk: uw kachel is voor het gebruik van watervrijne en zuivere petroleum van hoge kwaliteit ontworpen (conform de bepalingen van 18-07-2002 en 25-06-2010). Het gebruik van andere brandstoffen is verboden. Vraag uw dealer of bekijk de website voor de adressen van unsere retailers.

De petroleumkachel is bedoeld als een bijverwarming, en nicht als een continue verwarmingsbron.

Special voor Groot-Brittanniè: Gebruik alleen Klasse C1 paraffine brandstof in overeenstemming met BS2869, deel 2 of gelijkwaardig.

Voor een juist gebruik要去 de gebruiker gevolg geen aan de volgende regels:

HET IS VERBODEN

• mobiele kachels werkend op brandstof in caravans, boten en woonwagens te gebruiken
• mobiele kachels werkend op brandstof te gebruiken in onvoldoende geventi-leerde ruimtes (raadpleeg de tabel met technische specificaties voor de minimale afmetingen van de te verwarmen ruimte), kelders en / of op een hoogte van 1.500 meter ofeer

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien t en comfortabel gebruik van uw verplaatsbare kachel.

• wijzigingen aan te brengen aan de veiligheidsonderdelen van de kachel. Het gebruik van dit type kachel in publieke ruimtes is onderhevig aan wetgeving. Zorg vantevoren voor de juiste informatie.

DE JUISTE BRANDSTOF

Uw verplaatsbare kachel is ontworpen voor het gebruik van watervrijne, zuivere kerosine van hoge kwaliteit zoals Qlima Premium Quality Fuels. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

overmatige teeraanslag op de kous
onvolledige verbranding
beperkte levensduur van kous en kachel
rook en/of stank
aanslag op de grille of mantel

De juiste brandstof is dus essentieel voor een veilig, efficien't en comfortabel gebruik van uw kachel.

Schade en / of storingen aan de kachel als gevolg van het gebruik van anders dan hoogwaardige watervrijde paraffine olie valt Niet onder de garantie.

Overleg altijd met de dichtstbijzijnde dealer over de juiste brandstof voor uw kachel.

HANDLEIDING

A HET INSTALLEREN VAN DE KACHEL

Haal uw kachel voorzichtig uit de doos en controllerer de inhoud. Naast de kachel要去 ook beschikken over:

een hevelpompje
deze gebruiksaanwijzing
een transportdop

NL

NL

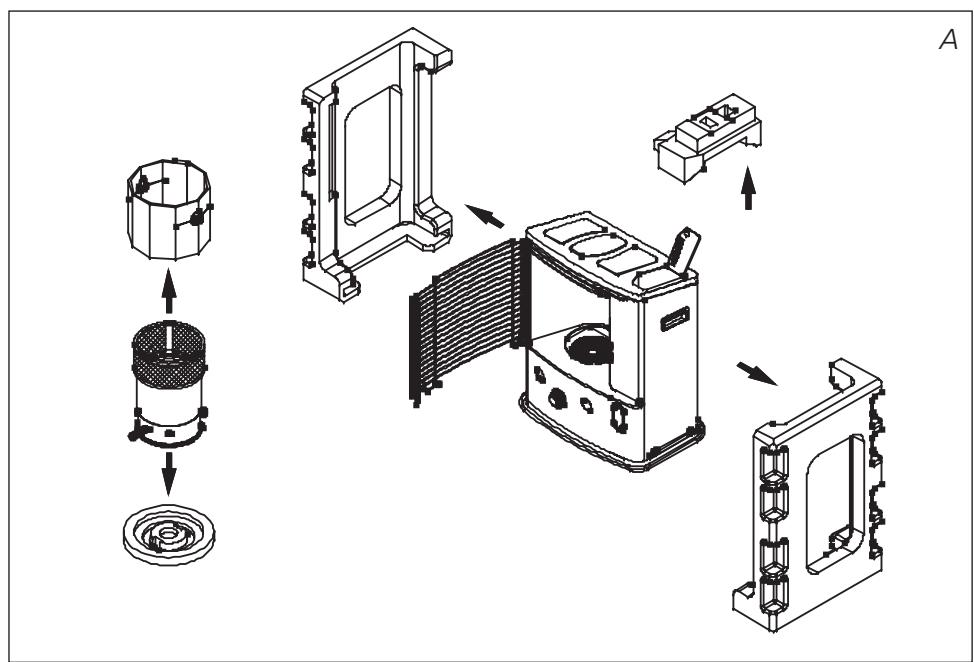

Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.

2 Verwijder het overige verpakkingsmaterialiaal:

Neem de rechter zichde van de grille. Til de grill uit de uitsparing (fig. B) en trek deze maar voren.
Trek beiden einden van het verpakkingsmaterialialaar de zijkanten en tegelijkkertijdientsaar beneden (fig.C).
- Neem de verbrandingskamer uit de kachel en verwijder het waaronder aanwezigere verpakkingsmaterialiaal (fig. D).
Zet de verbrandingskamer terug op+zijn plaats. De verbrandingskamer staat goed als u hem met de handgreep ⑤ soepel een beetje maar links en rechts kunt schuiven (fig. F). Sluit de grille.
Open de deksel van de wisseltank 8 en verwijder het stukje polyfoam.

3 Vul de wisseltank Zoals aangegeven in hoofdstuk B.
4 Plaats de batterijen in de waarvoor bestemde houder 1 aan dechterzijde van de kachel (fig. G). Let op de + en - polen. Plaats het afdekplaatje over de batterijhouser
5 De vloer要去 stevig en waterpas়. Verplaats de kachel als deze nicht waterpas staat. Probeer dit Niet te corrigeren door er boeken of iets anders onder te leggen.
6 Uw kachel is nu gebruikskaar.

B VULLEN MET BRANDSTOF

Vul de wisseltank op een geschikte plaats (er kan algid een beetje gemorst worden). U gaat waar bij als volgt te werk:

1 Zorg dat de kacheluit is.
2 Open het deksel en til de wisseltank uit de kachel (fig. H). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop maar boven, handvat�n beneden) en schroef de tankdop eraf.

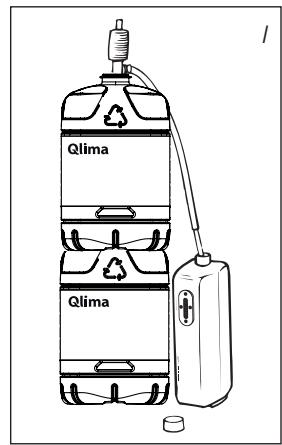

3 Vul de uitneembare tank met behulp van een brandstofpomp (bekijk de instructies van de brandstofpomp). Zorg dat deze hoger staat dan de wisseltank (fig. I). De geribbelde slang steekt u in de opening van de wisseltank.
4 Letijdens het vullen op de brandstofmeter van de wisseltank (fig. J). Als u ziet dat deze vol is, stop dan met vullen. Maak de tank nooit te vol. Vooral nicht als de brandstof erg koud is (brandstofzetuit als deze warmer wordt).
5 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank. Veeg eventueel gemorste brandstof weg.
6 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.

C HET AANMAKEN VAN DE KACHEL

Een neue kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste koer buiten de leefruimte.

Als u de kachel voor de eerste keer gebruikt, moet u na hetplaatsen van de gezulde wisseltank zo'n 30 minutes wachten met aanmaken. Zo kan de kous zich volzuigen met brandstof. Dit geldt ook nadat u de kachel helemaal leeg hebt lately branden en na het verrangen van de kous.

Kijk vór het aanmaken van de kachel algijd even op de brandstofindicatie 6 om te weten of u eerst de wisseltank要去 bijvullen.

Maak de kachel.altijd aan met behulp van het ontstekingsmechanisme 11. Gebruik nooit lucifers of een aansteker.

U gaat als volgt te werk:

1 Draai de draaiknop 2aar rechts tot aan de aanslag (fig. K).
2 Druk de ontstekingstoets ③ in (fig. L), maar Niet te hard. Zodra een vlammetje in de verbrandingskamer ④ zichtaar worden,kest u de ontstekingstoets loslaten.

Controleer na het ontsteken van de kachel algtd of de verbrandingskamer 4 goedrecht staat, door deze aan de handgreep 5 evenaar links en rechts te schuiven (fig.F).Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling.

D HET BRANDEN VAN DE KACHEL

Na het ontsteken van de kachel duurt het 10 à 15 minutes voordat u kunt controleren of de kachel goed brandt. In fig. Q kunt u zien hoe hoog uw kachel minimaal en maximaal mag branden. Een te hove vlam kan roektvormingveroorzaken, terwijl een te lage verbranding tot geurontwikkeling leidt. U kunt de vlam enigszins instellen met de vlamregelaar ②

Een te lage verbranding kan ontstaan door:

te weinig brandstof (vul de tank)
slechte brandstof (raadpleeg uw dealer)
te weinig ventilatie (zet een raam of deur op een kier)
▶ slijtage van de kous (raadpleeg uw dealer, of verwang de kous,zie hoofdstuk L)

E HET UITZETTEN VAN DE KACHEL

Druk de UIT-toets 1 in. De vlam zał dan vanzelf na enigeijd doven (fig. N).

NL

F STORINGEN, OORZAKEN EN OPLOSSINGEN

Als u een storing nicht kunt oplossen met behulp van de onderstaande aanwijzingen, dient u contact op te nemen met uw dealer.

HET AANMAKEN LUKT NIET.

De batterijen zitten nicht goed in de houder. Controlleren (fig. G).
De batterijen zich noiet meer krachtig genoeg voor de ontsteking. Vervangen (fig. G).
U hebt de kachel helemaal leeggestoekt of de kous is verrangen. Na hetplaatsen van de gevulde wisseltank 30 minutes wachten met ontsteken.

SLECHTE VERBRANDING EN/OF ROET/GEUR.

De verbrandingskamer 4 is Niet goed geplaatst.
Zet deze recht met de handgreep ⑤, tot u hem makkelijk wat maar links en rechts kunt schuiven.
U gebruikt verouderde brandstof.
Begin elk stookseizoen met{nieuwe brandstof.
U gebruikt verkeerde brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
Er is spreake van stofophoping onder in de kachel.
Raadpleeg uw dealer.
De koushoogte is nicht goed.
Raadpleeg uw dealer.

DE KACHEL GAAT LANGZAAM UIT.

De wisseltank is leeg.
Zie hoofdstuk B.
Er zit�回t in het onderreservoir.
Raadpleeg uw dealer.
De kous is aan de bovenzijde verhard.
Kachel helemaal leegbranden (hoofdstuk G). Gebruik de juiste brandstof.
U gebrukt verouderde brandstof.
Begin elk stookseizoen met{nieuwe brandstof.

DE KACHEL BLIJFT LAAG BRANDEN.

De kous staat te laag.
Raadpleeg uw dealer.
De kachel had voor het bijvullen vrijwel alle brandstof verbruikt.
Na hetplaatsen van de volle wisseltank 30 minuten wachten met ontsteken.
U gebruikt oude of verkeerde brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
De ruimte worden onvoldoende geventileerd.
Zet even een raam of deur wijd open en LAST deze daarna op een kier staan.

DE KACHEL BRANDT TE HOOG.

U gebruikt verkeerde, te vluchtige brandstof.

Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").

De kous staat te hoog.

Raadpleeg uw dealer.

G OVER HET ONDERHOUD

Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, odomat er anders hardnekke vlekken konnen ontstaan. Normaal gesproken zijn er slechts 2 onderdelen aan slijtage onderhevig:

1. DE BATTERIJEN

Deze kunt u zich vervangen. Gooi de oude batterijen Niet in de vuilnisbak. Volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval. Batterijen Niet in het vuur werpen, waar deze kunnen exploderen of gevaarlijke vloeistoffen hunnenuitstoten.

2. DE KOUS / LEEGBRANDEN

Om de levensduur van de kous te verlengen, moet u de kachel van vrij tot vrij helemaal lately leegbranden (tot hij vanzelf uitgaat). Doe dit wanner u merkt dat de verbranding wat minder worden. Het leegbranden voorzaakt enige geur, dus het is raadzaam dit buiten de leefruimte te doeen.

Verwijder zich geen onderdelen van de kachel. Neem voor een eventuele repa-ratie algijd contact op met uw dealer.

Laat de kachel afkoelen voordat u onderhoud pleegt.

H OPSLAG (EINDE STOOKSEIZOEN)

Wij raden u aan de kachel aan het einde van het stockseizoen hebEMAal leeg te branden en daarna goed op te bergen. U gaat als volgt te werk:

1 Maak de kachel aan buiten de leefruimte en LAST hem geheel leegbranden.
2 Laat de kachel afkoelen.
3 Maak de kachel schoon met een vochtige doek en droog unde af.
Haal de batterijen uit de batterijhouser en bewaar deze op een droge plaats.
5 Reinig het brandstofzeefje.
6 Berg de kachel stofvrij op, zo möglichk in de originele verpakkingsmaterialen. Overgebleven brandstof kurz u een volgend stookseizoen nicht meer gebruiken. Houdt u toch wat over gooi deze brandstof dan nicht weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het neue stookseizoen in elk geval met{nieuwe brandstof en raadpleeg opniew.Deze gebruiksaanwijzing.

VERVOER

Om te voorkomen dat uw kachel tijdens het transport brandstof lekt, moet u de volgende maatregelen nemen:

1 Laat de kachel afkoelen.
Haal de wisseltank 9uit de kachel en verwijder het brandstofzeefje. Dit kan wat nadruppelen; houd een doekje bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.

NL

109

Transportdop

3 Duw de transportdop (fig. O) op deplaats van het brandstofzeefje en druk deze goed aan. De transportdop zal, zoveel möglichk, voorkommen dat brandstofuit de kachel lekt gedurende transport.
4 Vervoer de kachel alkijdrechtop.
5 Leeg de vaste tank met een brandstofpomp voorafgaand aan transport of in het geval van gebruik van verkeerde of verontreinigde brandstof. Verwijder eerst de brandstofffilter enplaats de brandstoffpomp in de vaste brandstofftank. Volg deze procedure ook indien er water in de brandstofftank zit.

J SPECIFICATIES

	R7224S C	R8224S C	R8227S C
Ontsteking	elektrisch
Brandstof	kerosine
Capaciteit (kW)*	2.4	2.4	2.7
Geschikte ruimte (m3)**	40-85	40-85	45-95
Brandstofverbruik (l/uur)*	0.250	0.250	0.281
Brandstofverbruik (g/uur)*	200	200	225
Brandduur per tank (uur)*	16.8	16.8	15
Inhoud wisseltank (liter)	4.2	4.2	4.2
Gewicht (kg)	8.8	8.8	9.1
Afmetingen (mm) (inclusief bodemplaat)	breedte 455
	diepte 295
	hoogte 495
Batterijen	6V D.C. (R14 x 4)
Type kous	O
Controleren van ventilatiekwaliteit (luchtverversing): Rechtstreeks meten van het CO2 niveau (NDIR- CO2 Sensor 14).

• Bij instelling op maximale stand, ** Opgegeven waarden zijn indicatief

K DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 48 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wonneer veranderingen zijn aangebracht, nicht originèle onderdelen zich gemonteerd of reparaties aan de kachel zich verricht door derden.
4 Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, de kous, het brandstofhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zichs gevaarlijk zijn*.

NL

110

7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan, komen algijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddelijkukt (zie hoofdstuk E). In nooodgeallen kurz u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

14 TIPS VOOR EEN VEILIG GEBRUIK

1 Er dient toezicht te worden gehonden op kinderen om er zeker van te zich dat zij Niet met het apparaat spelen.
2 Verplaats de kachel Niet als deze brandt of nog heet is. In dat geval ook nicht bijvullen en geen onderhoud verrichten.
3 Plaats de Voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels.
4 Gebruik de kachel Niet in stoffige ruimtes, of opplaatsen waar het sterk tocht. U krijgt dan geen optimale verbranding. Gebruik de kachel nooit in natte ruimtes zoals in de nabijheid van een bad, douche of zwembad.
5 Zet de kachel uit voordat u vertrekt ofaar bed gaat.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemde tankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan ditte of extreme temperatuurverschillen. Bewaar de brandstof altijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel nooit opplaaten waar schadelijke gassen of dampen aanwezig hunnen bijn (bv. uitlaatgassen of verfdampen).
9 Het rooster van de kachel worden heet. De kachel mag Niet afgedekt worden (brandgevaar).
10 Zorg.altijd voor voldoende ventilatie.
11 Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde lichamelijke, geestelijkke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht worden gezhou-den op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
12 Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en mensen met een lichamelijke, zintuiglijke of verstandelijk beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen worden gehonden of ze instructies hebben gekreten over veilig gebruik van het apparaat en op de hoogte zijn van de risico's.
13 Zorg ervoor dat kinderen nicht met het apparaat spelen.
14 Reiniging en onderhoud dient Niet te worden uitgevoerd door kinderen waarop geen toezicht worden gezogen.

NL

111

HET VERVANGEN VAN DE KOUS

VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGEKOELD TE ZIJN.

NL

1a. Open het reservoirdeksel ⑧ en verwijder het brandstof-reservoir ⑨.
1b. Verwijder de batterijen om eventuele brandwonden te voorkomen.
1c. Open het rooster aan de voorzijde en verwijder de verbrandingskamer 4.
1d. Verwijder de kous-verstelknop ② door deze recht maar voren te trekken.
2a. Draai de 5 schroeven van de kachelmantel 13 los, 1 aan dechterzijde, 2 aan de rechtzerzijde en 2 aan de linkerzijde.
2b. Verwijder de sensor aan de�始terzijde van de mantel 13.
3. Verwijder de kachelmantel door deze recht omhoog te trekken.
4. Verwijder het windschem.
5a. Verwijder het ontstekingsmechanisme door 1 schroef los te draaien.
5b. Verwijder het automatische uitschakelmechanisme bij omvallen door 2 schroeven los te draaien.
5c. Verwijder de connectoren (4EA) van de printplaat
6. Draai de 4 vleugelmoeren los.
7. Verwijder de kousversteller.
8. Druk op de pin van de kous aan de binnenenzijde van de kousversteller. Verwijder de kous, de koushouser en de kousversteller afzonderlijk van elkaar.
9. Plaats de neue kous en bevestig deze door de drie pinnen maar boven toe in de drie uitlijnopeningen te steken (zie de omhoog wijzende pijl op de koushouder).
10. Druk de neue kous gegen de tandjes van de houder zodate de kous stevig, glad en zonder rimpels gegen de binnenzijde van de versteller aan komt te zitten.
11. Lijn de pinnen uit met de uitlijnopeningen binnenin de kousversteller. Duw nu voorzichtig elk van de drie pinnen van de kous (die nu+zijn bevestigd aan de koushouser) maar binnen. Steek de drie pinnen in de diagonale sleuven van de kousversteller. Druk elk van de drie pinnen stevig in de openings.
12. Draai aan de kousverstelknop ② en controller of de kous soepel omhoog en omlaag beweegt.
13. Schuif de kousversteller omlaag langs de luchtschacht. Richt de kousverstelknop maar de voorzijde van de kachel.
14. Plaats de 4 vleugelmoeren terug, maar draai ze nog nicht vast.

1. Draai de kous maar de hoogste stand en draai de vleugelmoeren geleidelijk aan vast.
2. Controller de koushoogte. De kous dient zich 0,8cm boven de kraag te bevinden.
3. Controller of er voldoende:tussenruimte is:tussen de koushouser en de luchtschacht. Deze dient overal even groot te zich.
   18a. Draai de schroeven vast en herstel de omvalbeveiliging door de doofknop ① in te drukken.
   18b. Verbind de connectoren (4EA) met de printplaat.
4. Controller de werkung van de omvalbeveiliging door de doofknop ① in te drukken, zodate slinger worden geactiveerd.
5. Plaats de ontsteking terug.
6. Plaats het windschem terug.
7. Plaats het ontstekingsmechanisme terug.
8. Plaats de mantel 13 terug.
9. Draai de 5 schroeven van de mantel vast enplaats de sensor aan dechterzijde van de mantel terug.
10. Plaats de verbrandingskamer 4 en het brandstofreservoir 9 terug.
11. Plaats de draaiknop voor verstellen van de kous ② terug. Sluit de Voorplaat.

Plaats de batterijen in de batterijhouser en vul de brandstoftank met Qlima Premium Quality Fuels. Plaats het brandstofreservoir in de kachel en wacht ten minste 30 minutes totdat de kous volledig doordrenkt is met brandstof.

NL
