| Tipo de producto | Estufa de petróleo móvil |
| Marca | QLIMA |
| Modelos compatibles | R8128SC, R7224SC, R8224SC, R8227SC |
| Alimentación | Pilas 6V DC (4 x R14) |
| Tipo de encendido | Eléctrico por pilas |
| Combustible recomendado | Combustible líquido para aparatos móviles de calefacción (conforme a los decretos del 18/07/2002 y 25/06/2010), de tipo Qlima Premium Quality Fuels o PTX |
| Potencia calorífica máx | 2400-2700 W según modelo (200-225 g/h) |
| Consumo de combustible | 0,250-0,281 L/h según modelo |
| Autonomía del depósito | 15 a 16,8 horas según modelo |
| Capacidad del depósito extraíble | 4,2 L |
| Volumen de habitación recomendado | 40 a 95 m³ según modelo (mín 40-45 m³) |
| Dimensiones (An x Pr x Al) | 455 x 295 x 495 mm |
| Peso | 8,8-9,1 kg según modelo |
| Sistemas de seguridad | Parada automática en caso de sobrecalentamiento (retardo 15 min), detector de CO₂ (NDIR) para calidad del aire, superficie templada Safe Top, parada por falta de ventilación |
| Tipo de mecha | Tipo O |
| Accesorios incluidos | Tapón de transporte, bomba manual, pilas |
| Garantía | 4 años (excepto consumibles) |
| Mantenimiento habitual | Limpieza con paño seco, vaciado del depósito y reemplazo de la mecha si es necesario |
| Uso | Calefacción auxiliar interior, habitación ventilada, no apto como calefacción principal |
| Normas | NF D 35-300, certificación NF 128, marcado CE (EN55014 y EN50082-1) |
Preguntas frecuentes - R8128SC - R7224SC - R8224SC - R8227SC QLIMA
Preguntas de los usuarios sobre R8128SC - R7224SC - R8224SC - R8227SC QLIMA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Estufa de queroseno en formato PDF gratis! Encuentra tus instrucciones R8128SC - R7224SC - R8224SC - R8227SC - QLIMA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. R8128SC - R7224SC - R8224SC - R8227SC de la marca QLIMA.
MANUAL DE USUARIO R8128SC - R7224SC - R8224SC - R8227SC QLIMA

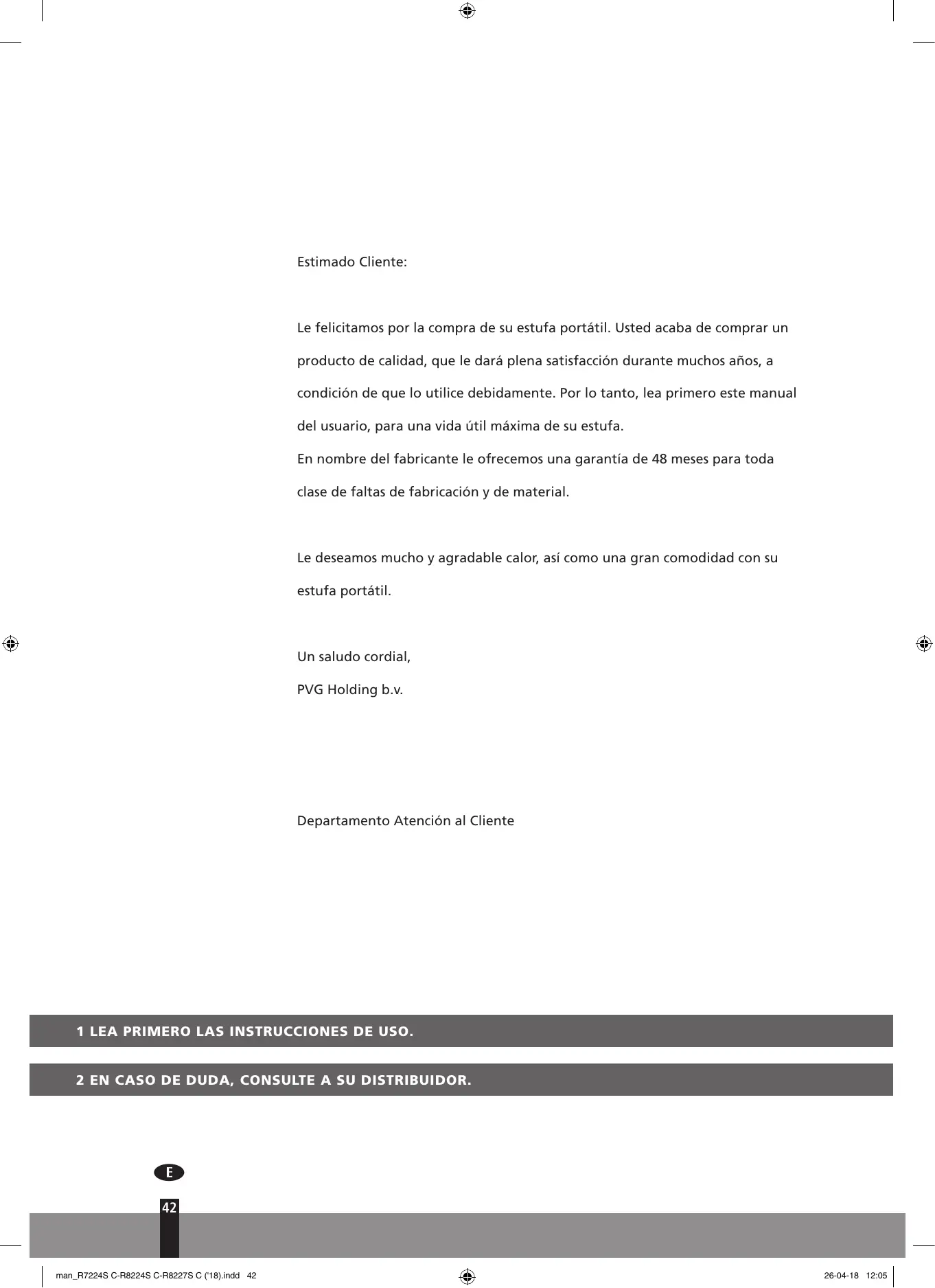

Estimado Componente:
Le felicitamos por la compra de su estufa portátil. Usted acaba de comprar un producto de calidad, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente. Por lo tanto, lea primero este manual del usuario, para una vida útil máxima de su estufa.
En nombre del fabricante le ofrecemos una garantía de 48 meses para toda clase de faltas de fabricación y de material.
Le deseamos mucho y agradable calor, así como una gran comodidad con su estufa portátil.
Un saludo cordial,
PVG Holding b.v.
Departamento Atención al Cliente
1 LEA PRIMERO LAS INSTRUCCIONES DE USO. 2 EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.
EL USO A GRANDES RASGOS
Estos son a grandes rasgos los pasos a seguir para la utilización de su estufa portátil. Para su correcto uso, le remitimos al MANUAL (pág. 43 y siguientes).
1 Retire todo el material de embalaje (vea capítulo A, fig. A). 2 Llene el depósito extraíble y espere 30 horas antes de encender la estufa (vea capítulo B, fig. I). 3 Coloque las pilas en su alojamiento (vea capítulo A, fig. G). 4 Asegúrese de que la cámara de combustión 4 está en posición recta (vea capítulo A, fig. F). 5 Encienda la estufa, girando el botón hacia la derecha hasta el tope y seguidamente oprima con cuidado el botón del encendido (vea capítulo C, fig. K y L). 6 Después de encender la estufa, se deben esperar entre 10 y 15 horas para probar que la estufa está funcionando correctamente (vea capítulo D). 7 Apague la estufa (vea capítulo E).
- Para evitar incendios, se debe llenar el depósito cuando la estufa está desconectada, o fuera de la habitación en la que se encuentre instalada la estufa.
- La primera vez que encienda su estufa, desprenderá un olor "nuevo".
- Guarde todos los contenedores de combustible con sus tapones originales en un lugar fresco y oscuro.
- El combustible envejece. Comience cada otoño con nuevo combustible.
- Si usted utiliza Qlima Premium Quality Fuels, tiene la seguridad de hacer uso del combustible apropiado.
- En caso de que cambie de tipo de combustible o de marca de combustible, debe asegurarse primero de que la estufa haya consumido todo el combustible presente.
PIEZAS IMPORTANTES
1 Botón de apagado, 2 Botón regulador, 3 Botón de encendido, 4 Cámara de combustión, 5 Asa de la cámara de combustión, 6 Indicador del combustible, 7 Rejilla, 8 Tapa del depósito, 9 Depósito extraíble, 10 Indicador del combustible en el depósito extraíble, 11 Alojamiento de pilas, 12 Asa, 13 Carcasa interior, 14 Sistema de control de calidad del aire
LO QUE DEBE SABER PREVIAMENTE
VENTILAR SIEMPRE SUFICIENTEMENTE
Este aparato cuenta con un dispositivo de seguridad que lo detiene cuando la temperatura en la habitación es demasiado alta. Cuando se apague la estufa (manual o automáticamente) hay que esperar 15 minutos antes de volver a encenderla. Para evitar cualquier daño al aparato, no intente forzar el encendido de la estufa durante ese tiempo.
La estufa está equipada con un sistema de control de calidad del aire 14. La estufa se apaga automáticamente cuando la ventilación del lugar es insuficiente, o cuando se usa la estufa en un lugar demasiado pequeño. Para obtener una temperatura agradable y segura, verifique que haya suficiente ventilación en el lugar. Nota: Para evitar que la estufa se apague inesperadamente, le recomendamos dejar entreabierta una puerta o una ventana.
Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto ha sido diseñado para su uso como calefactor en hogares y solo es apto para el uso en entornos secos, en condiciones domésticas normales y en interiores (salas de estar, cocinas y garajes).
Para todos los modelos y para poder usar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es necesario un espacio mínimo. Si el espacio en cuestión es más pequeño que el indicado, deberá siempre entreabrir una puerta o una ventana (±2,5 cm). Es importante que el lugar donde se use la estufa disponga de una entrada de aire adecuada y una calidad de aire eficiente (la sección transversal de ambas aberturas debe ser como mínimo 50 cm²). No se permite cubrir con cortinas de protección, porque en tal caso no se puede garantizar el funcionamiento correcto de la sonda de aire. En caso de duda, consulte con su proveedor.
MECANISMO DE SEGURIDAD
Si la estufa está encendida y la temperatura ambiental es relativamente baja (19 a 20 °C), puede ocurrir que se apague automáticamente debido a la acumulación de calor en la estufa.
Este fenómeno es una consecuencia normal producido por el mecanismo de seguridad. Cuando la estufa se use con temperaturas ambientales inferiores, este fenómeno no se producirá.
CUBIERTA DE SEGURIDAD
Junto con la estufa se proporciona una cubierta de seguridad. Este mecanismo hace disminuir la temperatura en la tapa superior de la estufa. De esta manera, el riesgo de sufrir algo al tocar accidentalmente la tapa superior disminuye considerablemente. No obstante, tenga en cuenta que la tapa superior estará caliente en cualquier caso.
Evite cualquier contacto con la tapa superior y con la rejilla.
Instrucciones especiales para Francia: Su estufa ha sido diseñada para el uso exclusivo de combustible líquido para estufas portátiles, en conformidad con los decretos de 18-07-2002 y 25-06-2010 como Qlima Premium Quality Fuels. Se prohíbe el uso de algunos tipos de combustible. Consulte con su proveedor o visite nuestra página web para obtener las direcciones de nuestros distribuidores.
Esta estufa portátil de combustible líquido está destinada para el uso como calefacción complementaria, y no como fuente de calor continua.
Instrucciones especiales para el Reino Unido: Debe usarse solo combustible de parafina de Clase C1, en conformidad con BS2869; Sección 2, o equivalente.
El usuario debe observar las instrucciones siguientes para el uso correcto:
NO
- use la estufa portátil de combustible líquido en remolques, barcos y cabinas de vehículos;
Solamente el combustible apropiado le garantiza un uso seguro, eficaz y cómodo de su estufa.
- use la estufa portátil de combustible líquido en lugares sin ventilación suficiente (consulte el cuadro de propiedades para las dimensiones mínimas del lugar a ser calentado), espacios subterráneos y / o a una altitud de más de 1500 metros;
- modificar que los dispositivos de protección de la estufa.
Para usar este tipo de calefacción en lugares públicos, se requiere el permiso previo de las entidades reglamentarias. Infórmese al respecto antes de usar la estufa.
EL COMBUSTIBLE APROPIADO
Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua, como Qlima Premium Quality Fuels. Solamente este combustible asegura una combustión limpia y completa. Un combustible de calidad inferior puede conducir a:
excesiva adherencia de alquitrán en la mecha, una combustión incompleta, una reducción en la durabilidad de la estufa, la formación de humo y/o malos olores, residuos en la rejilla o en el revestimiento.
El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y cómodo de su estufa.
La garantía no cubre los daños y/o el mal funcionamiento de la estufa debido al uso de un combustible distinto al aceite de parafina de alta calidad sin agua.
Consulte siempre al distribuidor más cercano sobre el combustible apropiado para su estufa.
MANUAL
A. INSTALACIÓN DE LA ESTUFA
1. Extraiga de la caja con cuidado la estufa y controle el contenido. Además de la estufa, la caja debe contener:
- una bomba manual de combustible, un tapón de transporte, el presente manual.
Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa.

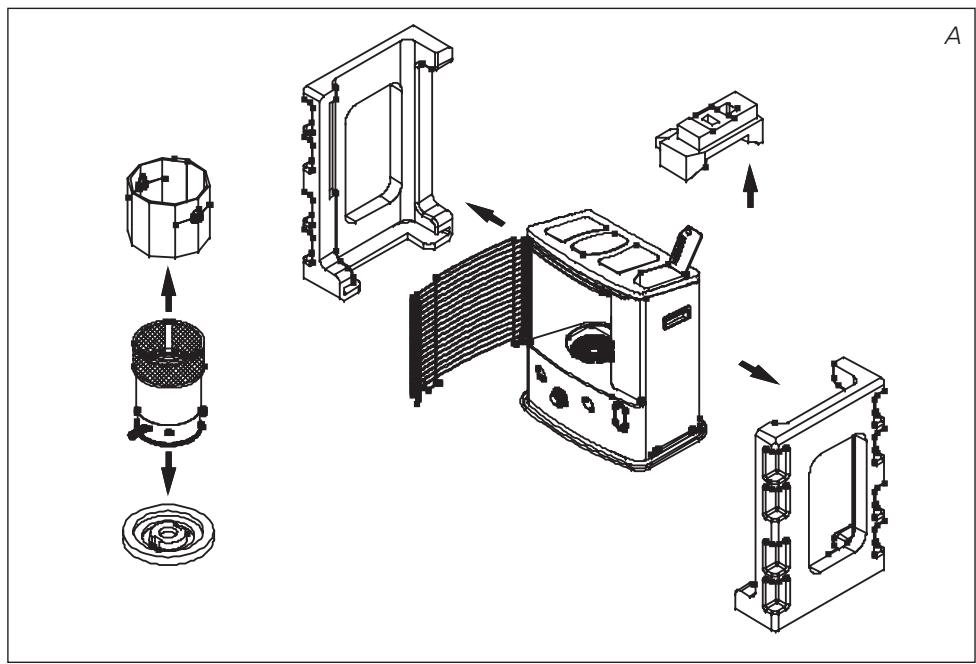

2. Quite el material de embalaje:
▶ Agarre el lateral derecho del grill. Saque el grill del hueco (fig. B) y tire hacia delante. Tire de algunos extremos del material de embalaje a los laterales empujando ligeramente hacia abajo al mismo tiempo (fig. C). ▶ Extraiga el quemador y el embalaje que está situado debajo del quemador (fig. D). Vuelva a colocar el quemador en su sitio. Está colocado correctamente si, cogiéndolo por la espiral ⑤, se pueda girar fácilmente hacia la izquierda y la derecha. Cierre la rejilla. Abra la tapa del tanque extraíble y elimine el trozo de espuma.
Si ha sacado la parte izquierda de la rejilla, inserte primero el pivote de la parte superior izquierda en la ranura, y luego inserte el pivote inferior izquierdo en su ranura (fig. E).
3 Llene el depósito extraíble, siguiendo las instrucciones del capítulo B. 4 Coloque las pilas en su alojamiento 1 situado en la parte posterior de la estufa (fig. G). Observe los polos + y -. Coloque la tapa del compartimento de la batería. El suelo debe ser sólido y nivelado, compruébelo. Desplace la estufa si no está bien nivelada. No intente corregir esta posición colocando libros u otros objetos debajo. 6 Su estufa está ahora lista para su uso.
B LLENAR DE COMBUSTIBLE
No llene nunca el depósito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo de que caigan gotas de combustible). Proceda como sigue:
1 Asegúrese de que la estufa está apagada. 2 Abra la tapa y extraiga el depósito extraíble de la estufa (fig. H). Atención: el depósito suele gotear algo. Ponga el depósito extraíble en el suelo (tapón orientado hacia arriba, asa en el suelo) y desenrosque el tapón. 3 Llene el depósito extraíble usando una bomba de combustible (consulte las instrucciones de operación de la bomba de combustible). 4 Durante la operación de llenado, no cese de vigilar el indicador del combustible del depósito extraíble (fig. J). Si está lleno, cese de llenar aflojando el botón superior de la bomba. Nunca llene el depósito hasta el tope, sobre todo cuando el combustible está muy frío (el combustible se dilata por el calor). 5 Deje que el combustible presente en la bomba se vacíe en el depósito y retire la bomba con cuidado. Cierre el depósito, enroscando el tapón cuidadosamente. Limpie eventuales gotas de combustible que hayan caído. 6 Controle si el tapón del depósito está en posición recta y debidamente apretado. Coloque el depósito extraíble de nuevo en la estufa. Cierre la tapa.
C ENCENDER LA ESTUFA
Al principio, una estufa nueva desprende siempre algo de olor. Por consiguiente, asegúrese de que haya ventilación suplementaria.
Si usted utiliza la estufa por primera vez, después de haber colocado el depósito extraíble lleno de combustible, espere mínimo 30 minutos antes de encenderla. De esta forma, la mecha podrá absorber el combustible. Haga lo mismo después de que la estufa haya consumido todo el combustible y después de poner una mecha nueva.
Antes de encender la estufa, mire siempre el indicador de combustible 6 para comprobar si en el depósito extraíble queda suficiente combustible.
Encienda la estufa siempre con el mecanismo de encendido. 1. No utilice nunca cerillas o un mechero.
Proceda como sigue:
1 Gire el regulador 2 hacia la derecha hasta alcanzar el tope (fig. K). 2 Oprima el botón del encendido ③ (fig. L) sin ejercer fuerza. En cuanto se aparece una llama en la cámara de combustión ④, suelte el botón.
Antes de encender la estufa, controle siempre si la cámara de combustión 4 está bien recta, moviéndola con el borde del asa 5 un poco a la izquierda y derecha (fig. F). Esto se efectuará sin ninguna dificultad. Si la cámara de combustión está desnivelada, se producirían humos y hollín.
D LA COMBUSTIÓN DE LA ESTUFA
Después de encender la estufa, se debe esperar entre 10 y 15 horas para comprobar que la estufa está funcionando correctamente. Sólo entonces se puede comprobar si la estufa quema debidamente. Una llama demasiado alta puede provocar la formación de humos y hollín, mientras que una llama demasiado baja entraña la formación de malos olores. En la fig. Q puede ver a qué temperatura máxima y mínima puede funcionar la estufa. La llama puede ser regulada un poco con el botón regulador (fig. M).
Las posibles causas de una llama demasiado baja son:
Escaso combustible (llene el depósito). Combustible de mala calidad (consulte a su distribuidor). Insuficiente ventilación (entreabra una puerta o ventana). Desgaste de la mecha (cambiar mecha, capítulo L).
E APAGAR LA ESTUFA
Pulse el botón de apagado ①. La llama se apagará automáticamente (fig. N).
F FALLOS, CAUSAS Y SOLUCIONES
Si resulta imposible resolver un fallo siguiendo las instrucciones dadas a continuación, consulte a su distribuidor.
NO SE LOGRA ENCENDER LA ESTUFA.
Las pilas no están correctamente colocadas en su alojamiento. Controlar (fig. G). Las pilas ya no tienen la suficiente potencia para realizar el encendido. Cambiar las pilas (fig. G). La estufa ha consumido todo el combustible o bien la mecha ha sido enviada. Después de colocar el depósito extraíble lleno, esperar 30 minutos para encender la estufa.
LLAMA INESTABLE Y/O HOLLÍN Y/O OLOR.
La cámara de combustión 4 no está colocada de forma correcta.
Póngala recta con el asa ⑤, hasta que logre moverla más fácilmente hacia la izquierda y derecha.
Usted utiliza un combustible envejecido.
Comience cada otoño con nuevo combustible.
No ponga nunca el combustible en un lugar expuesto al sol.
Usted utiliza un combustible inadecuado.
Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente deben saber').
Se ha acumulado polvo en la base de la estufa.
Consulte a su distribuidor.
La altura de la mecha no es la correcta.
Consulte a su distribuidor.
LA ESTUFA SE APAGA LENTAMENTE.
El depósito extraíble está vacío.
Vea capítulo B.
El depósito inferior contiene agua.
Consulte a su distribuidor.
La parte superior de la mecha se ha endurecido o tiene humedad.
Deje que la estufa queme todo combustible. Use un combustible adecuado.
Usted utiliza combustible envejecido.
Comience cada otoño con combustible nuevo.
LA ESTUFA SIGUE FUNCIONANDO CON LLAMA BAJA.
La mecha está demasiado baja.
Consulte a su distribuidor.
- Antes de rellenar el depósito, la estufa había consumido casi todo el combustible.
Después de colocar el depósito extraíble lleno, espere 30 minutos para encender la estufa.
Usted utiliza combustible viejo o inadecuado.
Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente deben saber').
No hay suficiente ventilación en la habitación.
Abra un momento una puerta o ventana de par en par, y después déjela entreabierta.
LA ESTUFA QUEMA DEMASIADO FUERTE.
Usted utiliza un combustible inadecuado y demasiado volátil.
Vea EL COMBUSTIBLE APROPIADO (capítulo 'Lo que previamente deben saber').
La mecha está demasiado alta.
Consulte a su distribuidor.
G MANTENIMIENTO
Su estufa requiere poco mantenimiento. Lo que sí es importante es que quite el polvo y las manchas a tiempo con un paño húmedo, ya que si no podría formarse manchas permanentes. Normalmente, tan solo 2 piezas están sometidas a desgaste:
1. LAS PILAS
Estas las puede reemplazar usted mismo. No tire las pilas viejas en el cubo de la basura. Siga las instrucciones vigentes en su municipio para pequeños residuos químicos. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos.
2. LA MECHA
Para prolongar la vida útil de la mecha, de vez en cuando la estufa debe consumir todo el combustible presente (hasta que se apague sola). Proceda así cuando observe que la llama quede más baja. Cuando consuma todo el combustible, la estufa despedirá cierto olor, razón por la cual recomendamos lo haga fuera del espacio habitable.
No extraiga usted mismo piezas de la estufa. Para eventuales reparaciones, consulte siempre a su distribuidor.
Antes de efectuar cualquier revisión, deje que la estufa se enfríe.
H ALMACENAMIENTO (fin del invierno)
Llegado el fin del invierno, le recomendamos que antes de guardarla, deje que la estufa queme todo el combustible existente en el depósito. Para este fin, siga las instrucciones siguientes:
1 Encienda la estufa fuera del espacio habitable y deje que todo el combustible se queme. 2 Deje que la estufa se enfríe. 3 Limpie la estufa con un paño húmedo y séquela con un paño seco. 4 Extraiga las pilas de la estufa y guárdelas en un lugar seco. 5 Limpiar el filtro de combustible. 6 Guarde la estufa protegida del polvo, si es posible en su embalaje original. El combustible que ha sobrado no lo puede utilizar en el invierno próximo. Por lo tanto, consúmalo. No obstante, si sobra algo de combustible, no lo tire, pero siga las reglas vigentes en su municipio con respecto a pequeños residuos químicos. En cualquier caso, comience el próximo invierno con combustible nuevo. Si vuelve a usar la estufa de nuevo, siga nuevamente las instrucciones (a partir del capítulo A).
I TRANSPORTE

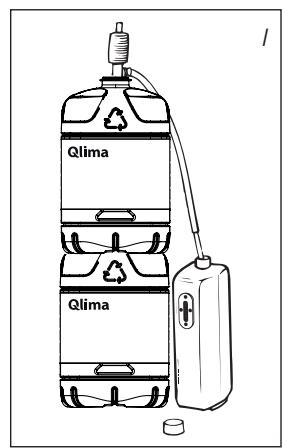

Para evitar que la estufa pierda combustible durante el transporte, se deben tener las siguientes precauciones:
1 Deje enfriar la estufa. 2 Saque el depósito extraíble 9 de la estufa y retire el filtro del combustible. Este puede gotear un poco; ponga un paño a mano. Guarde el filtro y el depósito extraíble fuera de la estufa. 3 Coloque el tapón de transporte (fig. O) en el lugar del filtro del combustible y oprímalo bien y coloque nuevamente el depósito extraíble en su posición. El tapón de transporte evitará, en la medida de lo posible, que la estufa pierda aceite durante el transporte. 4 Transporte la estufa siempre en posición vertical.
Tapón de transporte
5 Vacío el depósito fijo usando una bomba de combustible antes del transporte, o cuando el combustible está sucio o del tipo incorrecto. Primero saque el filtro de combustible, y luego ponga la bomba de combustible en el depósito fijo y vacíe. Siga el mismo procedimiento cuando el depósito de combustible contiene agua.
J ESPECIFICACIONES TÉCNICAS
| R7224S C | R8224S C | R8227S C | |
| Encendido | eléctrico | ||
| Combustible | parafina | ||
| Capacidad (kW)* | 2.4 | 2.4 | 2.7 |
| Volumen apropriado del espacio (m3)** | 40-85 | 40-85 | 45-95 |
| Consumo de combustible (l/hora)* | 0.250 | 0.250 | 0.281 |
| Consumo de combustible (g/hora)* | 200 | 200 | 225 |
| Duración de combustión por depóstito (hora)* | 16.8 | 16.8 | 15 |
| Contenido depóstito extraíble (litros) | 4.2 | 4.2 | 4.2 |
| Peso (kg) | 8.8 | 8.8 | 9.1 |
| Dimensiones (mm) (placa de base incl.) | ancho 455 | ||
| profundo 295 | |||
| alto 495 | |||
| Pilas | 6V D.C. (R14 x 4) | ||
| Tipo de mecha | O | ||
| Vigilancia de la calidad de la ventilación (renovación del aire):Medicina directa del nivel de CO2 (sensor NDIR de CO2 E-Guard 14). | |||
- En caso de estar en posición T máxima ** Estos valores son a título indicativo
K CONDICIONES DE GARANTÍA
Su estufa está cubierta por una garantía de 48 días, a partir de la fecha de compra. Durante este periodo, todos los defectos de material o de fabricación serán reparados sin coste alguno. Además, se aplican las siguientes reglas:
1 No asumimos ninguna responsabilidad por otros daños, incluido daños indirectos. 2 La reparación o el recambio de piezas efectuado bajo el periodo de garantía no da lugar a una prórroga de la misma. 3 La garantía no se aplicará en los casos en que: se hayan realizado modificaciones; se hayan montado piezas no originales; reparaciones efectuadas por terceros. 4 Las piezas que están sujetas a desgaste normal, tales como la mecha, pilas, y la bomba manual de combustible, no están cubiertas por la garantía. 5 La garantía se aplica únicamente si usted presenta la factura de compra, fechada y sin modificación alguna. 6 La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado puede ser peligroso, por lo tanto, se aconseja Qlima. 7 Los gastos de envío y los riesgos del envío de la estufa o piezas de esta, correrán en todos los casos a cargo del comprador.
- Los materiales muy inflamables pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, apáguela inmediatamente (vea capítulo E). En casos de emergencia puede usar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.
14 SUGERENCIAS PARA UN USO SEGURO
1. Se debe vigilar a los niños para asegurar que no jueguen con el aparato. 2. No transporte la estufa cuando esté encendida o esté aún caliente, ni tampoco la llene de combustible, ni efectúe tareas de mantenimiento. 3. Coloque el frontal de la estufa a una distancia mínima de 1,5 metros de la pared, cortinas y muebles. 4. No utilice la estufa en habitaciones polvorientas, ya que la combustión no será óptima. 5. Apague la estufa antes de salir de casa o al acostarse. 6. Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello. 7. No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad). 8. Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ejemplo, gases de escape o vapores de pintura). 9. La rejilla de la estufa se calienta. Al cubrir la estufa con algún material, se crea un riesgo de incendio. 10. Asegúrese siempre de una ventilación suficiente. 11. Este aparato no debe ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad. 12. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña. 13. Los niños no deben usar el aparato como un juguete. 14. Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.
CAMBIO DE LA MECHA
ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETAMENTE FRÍA.
1a. Abra la tapa del depósito y saque el depósito de gasolina. 1b. Saque las baterías para evitar posibles quemaduras. 1c. Abra la rejilla de la parte frontal y saque la caldera ④. 1d. Saque el botón regulador de mecha ② tirando de él hacia delante. 2a. Suelte los 5 tornillos de la carcasa interior de la estufa girándolos: 1 en la parte trasera, 2 en la derecha y 2 a la izquierda. 2b. Retire el sensor en la parte trasera de la carcasa interior ④. 3. Retire la carcasa interior de la estufa tirando de ella hacia arriba. 5. Quite el protector de viento A/B. 5a. Quite el mecanismo de encendido soltando 1 tornillo. 5b. Saque el mecanismo automático de apagado en caso de caídas soltando los 2 tornillos. 5c. Retire los conectores (4EA) de la placa de circuito. 6. Suelte las 4 tuercas de mariposa. 7. Retire el regulador de mecha. 8. Pulse en la clavija de la mecha por el interior del regulador de mecha. Separe la mecha del soporte de mecha y del regulador de mecha. 9. Coloque la nueva mecha y fíjela metiendo las tres clavijas hacia arriba por las tres aberturas de alineación (ver dirección de la flecha en el soporte de mecha). 10. Empuje la nueva mecha sobre los dientes del soporte para que la mecha esté bien fija, estirada y sin dobleces en el interior del regulador. 11. Alinee las clavijas con las aberturas de alineación bajo el regulador de mecha. Empuje cuidadosamente cada una de las tres clavijas de la mecha, que ahora está fija al soporte. Meta las tres clavijas en las ranuras diagonales del regulador de mecha. Empuje cada una de las tres clavijas y fíjelas bien en las aberturas. 12. Gire el botón regulador de mecha y compruebe si la mecha se desliza suavemente arriba y abajo. 13. Deslice el regulador de mecha hacia abajo por el conductor de ventilación. Coloque el botón de regulación de mecha en la parte delantera de la estufa. 14. Vuelva a colocar las 4 tuercas de mariposa pero no las fije todas. 15. Gire la mecha a la posición más alta y gire las tuercas de mariposa poco a poco hasta fijarlas.
- Compruebe la altura de la mecha. La mecha tiene que estar a 0,8 cm por encima de la anilla de base.
- Compruebe que haya suficiente espacio entre el soporte de mecha y el conductor de ventilación. Este espacio tiene que ser el mismo por todos sitios. 18a. Vuelva a colocar el seguro de caídas pulsando el botón de apagado ①. 18b. Conecte los conectores (4EA) con la placa de circuito.
- Compruebe el funcionamiento del seguro de caídas pulsando el botón de apagado (1), para que se active así el péndulo.
- Vuelva a colocar el mecanismo de encendido.
- Vuelva a colocar el protector de viento A/B.
- Vuelva a colocar el mecanismo de encendido.
- Vuelva a colocar la carcasa interior ③.
- Fije los 5 tornillos de la carcasa interior girándolos y vuelva a colocar el sensor en la parte posterior de la carcasa interior ③.
- Vuelva a colocar la caldera ④ y el depósito de combustible ⑨.
- Vuelva a colocar la ruedecilla para ajustar la mecha (2). Cierre la placa delantera.
Coloque las baterías en el soporte de batería y llene el tanque de combustible con Qlima Premium Quality Fuels. Coloque el depósito de combustible en la estufa y espere al menos 30 horas hasta que la mecha se empape bien de carburante.
LA LLAMA DEL CALEFACTOR ESTÁ DEMASIADO ALTA.
Está utilizando combustible inapropiado, demasiado volátil. Vea EL COMBUSTIBLE CORRECTO (capítulo 'Lo que debe saber previamente'). La mecha está demasiado alta. Consulte a su representante.
- EL USO A GRANDES RASGOS
- PIEZAS IMPORTANTES
- LO QUE DEBE SABER PREVIAMENTE
- VENTILAR SIEMPRE SUFICIENTEMENTE
- MECANISMO DE SEGURIDAD
- CUBIERTA DE SEGURIDAD
- NO
- EL COMBUSTIBLE APROPIADO
- MANUAL
- INSTALACIÓN DE LA ESTUFA
- B LLENAR DE COMBUSTIBLE
- C ENCENDER LA ESTUFA
- D LA COMBUSTIÓN DE LA ESTUFA
- E APAGAR LA ESTUFA
- F FALLOS, CAUSAS Y SOLUCIONES
- NO SE LOGRA ENCENDER LA ESTUFA
- LLAMA INESTABLE Y/O HOLLÍN Y/O OLOR
- LA ESTUFA SE APAGA LENTAMENTE
- LA ESTUFA SIGUE FUNCIONANDO CON LLAMA BAJA
- LA ESTUFA QUEMA DEMASIADO FUERTE
- G MANTENIMIENTO
- LAS PILAS
- LA MECHA
- H ALMACENAMIENTO (FIN DEL INVIERNO)
- I TRANSPORTE
- J ESPECIFICACIONES TÉCNICAS
- K CONDICIONES DE GARANTÍA
- SUGERENCIAS PARA UN USO SEGURO
- CAMBIO DE LA MECHA
- ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETAMENTE FRÍA
- LA LLAMA DEL CALEFACTOR ESTÁ DEMASIADO ALTA
Marca : QLIMA
Modelo : R8128SC - R7224SC - R8224SC - R8227SC
Categoría : Estufa de queroseno
