Type de produit	Poêle à pétrole mobile d'appoint
Marque	QLIMA
Modèle	R7327SC
Puissance calorifique max	2700 W (225 g/h)
Consommation de combustible	0,281 L/h
Autonomie du réservoir	18,5 heures
Capacité du réservoir amovible	5,2 L
Volume de pièce recommandé	45 à 95 m³
Dimensions (L x P x H)	455 x 295 x 505 mm
Poids	9,6 kg
Allumage	Électrique (4 piles R14, 6V DC)
Type de mèche	O (standard, remplaçable)
Combustible recommandé	Combustible liquide pour appareils mobiles (arrêtés 2002 et 2010), ex. Qlima Premium Quality Fuels ou PTX
Sécurité - Arrêt automatique	Oui (en cas de basculement via balancier)
Sécurité - Détecteur de CO2	Oui (sonde NDIR, coupure si mauvaise aération)
Sécurité - Dessus tempéré	Oui (système Safe Top réduit la température du plateau)
Entretien courant	Nettoyage avec chiffon sec, vidange et brûlage complet en fin de saison
Pièces sujettes à usure	Mèche, piles, pompe à main
Accessoires fournis	Pompe à main, bouchon de transport
Garantie	4 ans (hors consommables et usure normale)

FOIRE AUX QUESTIONS - R7327SC QLIMA

Quel combustible utiliser pour le poêle QLIMA R7327SC ?

Utilisez uniquement un combustible liquide pour appareils mobiles de chauffage conforme aux arrêtés du 18/07/2002 et 25/06/2010, comme Qlima Premium Quality Fuels ou PTX. L'usage d'autres combustibles est interdit et dangereux.

Comment remplir le réservoir en toute sécurité ?

Éteignez l'appareil et retirez le réservoir amovible. Remplissez-le dans un autre local que celui où le poêle est installé, loin de toute source de chaleur ou flamme. Utilisez la pompe à main fournie et ne remplissez pas à ras bord pour tenir compte de la dilatation du combustible.

Pourquoi mon poêle s'éteint-il tout seul ?

Plusieurs causes possibles : réservoir vide, mauvaise aération (le détecteur de CO2 coupe l'appareil), température ambiante trop élevée (sécurité anti-surchauffe), ou mèche usée. Attendez 15 minutes avant de rallumer.

Comment changer la mèche du QLIMA R7327SC ?

L'appareil doit être éteint et complètement refroidi. Suivez les étapes précises du manuel : retirez le réservoir, déposez la grille, la chambre de combustion, le carter, puis remplacez la mèche en alignant les broches. La hauteur finale doit être d'environ 8 mm au-dessus du collier.

Quelle est la hauteur de flamme idéale ?

Après 10-15 minutes de fonctionnement, la flamme doit se situer entre les repères maximum et minimum indiqués sur l'appareil (fig. Q). Une flamme trop haute produit de la suie, une flamme trop basse provoque des odeurs et une usure prématurée de la mèche.

L'appareil dégage une odeur de neuf au premier allumage, est-ce normal ?

Oui, c'est normal. Aérez bien la pièce ou allumez-le d'abord à l'extérieur. L'odeur disparaît après quelques cycles de chauffe.

Quelles sont les précautions de sécurité essentielles ?

Placez l'avant du poêle à au moins 1,5 m des murs, rideaux et meubles. Ne couvrez jamais l'appareil. Aérez toujours la pièce (entrebâillez une fenêtre ou une porte). Éteignez l'appareil avant de sortir ou de vous coucher. Ne l'utilisez pas dans une pièce de moins de 45 m³ sans aération supplémentaire.

Puis utiliser le poêle comme chauffage principal ?

Non, cet appareil est un chauffage d'appoint à fonctionnement intermittent. Il ne peut pas être utilisé comme chauffage principal.

Comment entreposer le poêle en fin de saison ?

Laissez l'appareil consommer tout son combustible jusqu'à extinction, nettoyez-le avec un chiffon sec, retirez les piles. Conservez-le dans un endroit sec et sans poussière, de préférence dans son emballage d'origine. Utilisez du combustible neuf à chaque début de saison.

Que faire si la flamme est instable ou produit de la suie ?

Vérifiez que le brûleur est bien vertical et peut bouger légèrement. Assurez-vous d'utiliser du combustible propre et adapté. Nettoyez la poussière sous l'appareil. Si le problème persiste, la hauteur de mèche peut être incorrecte – consultez votre revendeur.

MODE D'EMPLOI R7327SC QLIMA

AFAQ AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESENSE 93571 SAINT-DENIS LA PLAINE CEDEX

FICHE INFORMATIVE PAR EUROVENT CERTITA CERTIFICATION NF La marque NF garantit la qualité de cet article suivant les normes françaises et Règles de certification de l'application NF 128 CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LES REGLES DE CERTIFICATION DE L'APPLICATION NF 128

PRINCIPALES CARACTERISTIQUES CERTIFIEES: • Sécurité du dispositif d'allumage • Débit calorifique • Efficacité des dispositifs de sécurité • Stabilité • Contrôle de la teneur en NOx dans les produits de combustion • Contrôle de la qualité de la combustion (absence de CO) • Endurance • Intermittance

CONSEILS D'UTILISATION ET D'ENTRETIEN Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit Distributed in Europe by: PVG Holding B.V. P.O.Box 96, 5340 AB OSS Pays-Bas Tél.: [phone] [e-mail]

En cas d'insatisfaction, consultez d'abord votre revendeur : Si une difficulté subsistait, vous pouvez écrire à [e-mail]

Chere Madame, Cher Monsieur,

Nous vous remercions de la confiance que vous avez bien voulu temoigner à notre marque enCHOIsissant un apparieil mobile de chauffage a combustible liquide. Vous venez d'acquerir un produit de qualite, qui vous donnera entiere satisfaction durant de très nombreuses années. A condition, bien sur, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre apparieil une durée de vie optimale. Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 4 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de comport avec votre apparéil.

Bien cordialement,

PVG Holding b.v.

Service-Consommateurs

1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.

2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

L'UTILISATION

DANS LES GRANDES LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre apparéil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION (page 7 et suivantes) reprend chaque étape en détaill.

1 Retirez les différents emballages (voir le chapitre A, fig. A).
2 Remplissez le réservoir amovible 9 et attendez 30 minutes avant d'allumer l'appareil (voir le chapitre B, fig. I).
3 Placez les piles dans leur logement (voir le chapitre A, fig. G).
4 Vérifiez le positionnement du brûleur ④ celui-ci doit être vertical (voir le chapitre A, fig. F).
5 Allumez l'appareil en tournant à fond le bouton central ② à droite puis en appuyant doucement sur le mécanisme d'allumage ③ (voir chapitre C, fig. K et L).
6 ÀpRES allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôrer si l'appareil fonctionné bien (voir le chapitre D).
7 Eteignez l'appareil (voir le chapitre E).

• Le replissage du réserve doit se faire (sécurité contre l'incendie):
• soit apparéil à l'arrêt,
• soit dans un autre local que celui où est installé le chauffage
• Voiture appeareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Utilisez un combustible de bonne qualité et conforme à l'arrêté du 18/07/2002 et du 25/06/2010 relatif aux caractéristiques du combustible liquide pour apparèils mobiles de chauffage comme Qlima Premium Quality Fuels ou PTX.
• Si vous changez de marque et/ou de type de combustible, vous doivent d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présente.
• Eviter tout contact la grille qui peut être très chaude.

PRINCIPAUX ÉLÉMENTS

Bouton d'extinction
Bouton central
3 Mécanisme d'allumage
4 Brûleur
5 Poignée du brûleur
Indicateur du combustible
Grille
8 Couvercle du réservoir amovible
9 Réservoir amovible
10 Jauge de combustible du réservoir amovible
10 Logement des piles
12 Poignée
Tablette
14 Systeme de contrôle de qualité d'air

CE QUE VOUS DEVEZ SAVOIR AU PREALABLE:

AÉRZ TOUJOURS SUFFISAMMENT

Votre apparéil est équipé d'un système de sécurité qui arrêté ce dernier lorsque la température est trop importante. Vous ne pourrez pas refaire fonctionner votre apparéil avant un-delai de 15 minutes. Merci de ne pas forcer l'allumage pendant ce laps de temps au risque d'endommager votre apparéil.

Cet apparéil est équipé d'un système de contrôle de la qualité de l'air 14. Lorsque lapiece n'est pas suffisamment aérée ou que l' apparéil est utilisé dans une piece quiest trop petite, l' apparéil se coupera automatiquement. Pour votre comfort et votresecurité, assurez-vous que la piece ou se trouve l' apparéil, est suffisamment aérée.Remarque: Afin d'éviter toute coupure intempéstive, nous conseillons d'entrouvrirune porte ou une fenêtre lorsque l' apparéil est en service.

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute reférence ultérieure. Installez cet apparéil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a étéçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en interieur, dans un séjour, une cuisine ou un garage.

AVERTISSEMENT SECURITE

• Chaque piece ou le chauffage mobile à combustible liquide est utilisé doit être munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice). Eviter tout contact avec la grille qui peut être très chaude.
• Ce produit ne peut pas être utilisé comme chauffage principal.

AVERTISSEMENT COMBUSTIBLE

• Le combustible à utiliser doit être uniquement un combustible pour chauffage mobile à combustible liquide conforme aux arrêtes du 25/06/2010 et 18/07/2002. L'usage de tout autre combustible est interdit.

• Le remplissage du réservoir doit se faire (sécurité contre l'incendie): - apparéil à l'arrêt

• dans un autre local que celui où est installé le chauffage, dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechangé en dehors de toute source de chaleur ou de deux nus.

Quel que soit le modèle, vous devez toujours prévoir une piece de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire. Si le volume de la piece est plus petit que celui préconisé, vous devez toujours entrebailler une fenêtre ou une porte (± 2,5 cm). Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.

SYTÉME DE SECURITÉ

Il peut se produit que votre apparéil neuf s'arrête automatiquement peu après avoir été allumé, dans une température ambiante tiède (19 à 20 °C), ce phénomène étant provoqué par une accumulation de chaleur. Ceci est une conséquence logique et normale du système de sécurité. Un allumage ultérieur de l' apparéil dans une température ambiante moins élevée évitera ce phénomène. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.

DESSUS TEMPERÉ (LE 'SAFE TOP')

L'appareil de chauffage est muni d'un dessus tempéré, nommé le système 'Safe top'. Ceci permet de diminuer la température du plateau supérieure. Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit.

Attention: le plateau supérieur et la grille devant restent chaud.

Eviter tout contact avec la grille.

Particulièrement pour France: Réclamez-les chez votre revendeur ou consultez notre site internet pour l'adresse de nos points de ventes. Le chauffage mobile à combustible liquide est un apparil de chauffage d'appoint à fonctionnement intermittent.

Note spéciale pour le Royaume-Uni : N'utilisez que du pétrole de classe C1 ou

Seul un combustible approprié vous garantit un usage sür et durable de votre apparéil.

équivalent, en conformité avec la norme 'BS2869- Part 2'.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:

INTERDICTION

• d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabins de vehicules;
• d'utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal àchauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1500 metres;
• de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.

L'utilisation de ce type de chauffage dans les locaux reçvant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est imperative de se renseignerAAPARAVANT.

Votre appeareil de chauffage a ete concu pour fonctionner uniquement avec un combustible pour chauffage mobile a combustible liquide. L'usage de tout autre combustible est interdit.

Seuls ces combustibles vous assurent une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l'adresse de nos points de ventes. Un combustible de moinsonne qualite peut se traduire par:

un dépôt de carbone excessif sur la mèche
une combustion imparfaite
une réduction de la durée de vie de l'appareil
un dégagement de fumée et/ou de mauvaise odeur
un dépôt sur la grille ou le manteau

Un combustible approprié est donc essentiel pour un usage sûr et durable de votre apparéil.

La garantie ne couvre pas les dommages et/ou pannes du poèle causés par l'utilisation d'un combustible autre que celui qui est recommandé.

MANUEL

A INSTALLATION DE L'APPAREIL

1 Retirez avec précaution votre apparéil du carton et vérifiez-en le contenu. En plus de l' apparéil, vous doivent disposer:

pompe à main
Bouchon de transport
Du present manuel d'utilisation

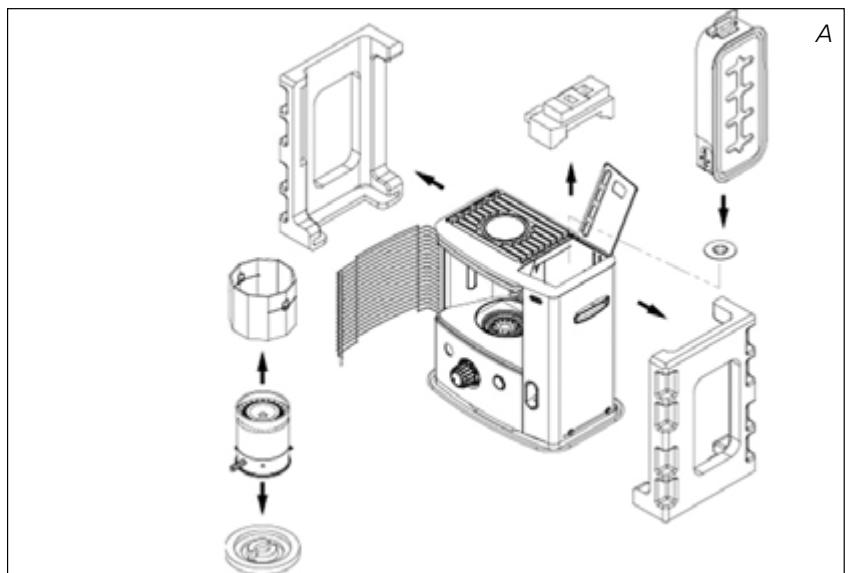

Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Retirez les calages de protection :

Soulever le cotoe droit de la grille 7. Sortez le grill de son logement (fig.B).
Tirez les extrémités de l'emballage vers les côtés et en même temps tirez-les légèrement vers le bas (fig.C.).
Enlevez la chambre de combustion et autres protections situé dessous la chambre de combustion (fig. D).
Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée ⑤, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. F). Fermez la grille.
Ouvrez le couvercle du réservoir amovible 8 et retirez la cale de polystyrene extrudé (polyfoam).

3 Remplissez le réservoir amovible en suivant les instructions du chapitre B.
4 Placez les piles dans leur logement 1, situé à l'arrière de l'appareil (fig. G). Faites attention aux pôles + et -. Placez le couvercle sur le compartment de la batterie.
5 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objecteur.
6 Voiture appeareil est maintainant prêt à l'emploi.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procedez comme suit:

Assurez-vous que l'appareil est eteint.
2 Soulevez le couvercle, dégagez le réservoir am divisible et retirez-le de l'appareil (fig. H). Attention! quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir am divisible (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir.

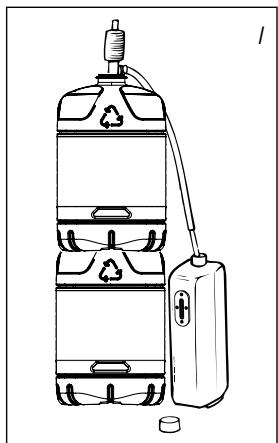

3 Prenez la pompe à main (voir manual d'utilisation de la pompe) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. 1). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Lors du replissage, observerz attentivement la jauge du niveau de combustible (fig. J). Si celle-ci est pleine, désamorcez la pompe.
5 Ne replissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate)..
6 Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture du réserve rechargé en dehors de toute source de chaleur ou de faux nus. Remettez le réservoir amovible dans l'appareil. Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

C ALLUMAGE DE L'APPAREIL

Au début, un apparéil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre apparéil la première fois à l'extérieur de l'espace habitable.

Si vous utilisez l'appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procedez de la même manière lors d'un changement de mèche.

Avant d'allumer l'appareil, vérifiez toujours l'indicateur du combustible 6 pour savoir si vous nevez d'abord replir le réservoir amovible.

Allumez toujours l'appareil en vous servant de son mécanisme d'allumage. N'utilisez jamais d'allumentes ou de briquet.

Procedez comme suit:

1 Tournez le bouton central 2 à droite jusqu'à la butée (fig. K).
2 Appuyez sur le mécanisme d'allumage ③ (fig. L) mais pas trop fort. Dés qu'une petite flamme apparait dans le brûleur ④, vous pouvez relâcher le mécanisme d'allumage.

Après allumage de l'appareil, vérifiez toujours que le brûleur 4 est bien vertical en le bougeant légarement à l'aide de la poignée 5 vers la gauche et vers la droite (fig. F). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

D FONCTIONNEMENT DE L'APPAREIL

Après allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôle si l'appareil fonctionne bien. Les hauteurs maximes et minimales autorisées pour votre flâme sont indiquées (fig. Q). Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop BASSE entraine la formation d'odeur et d'usure de la mèche. Vous pouvez régler la flâme un peu en vous servant du bouton central (fig. M).

Les causes possibles d'une flamme trop basse sont:

trop peu de combustible (remplissez le réservoir)
combustible de mauvaise qualité (consultez votre revendeur)
trop peu d'aération (entrebarillez une fenetre ou une porte)
usure de la mêche (consultez votre revendeur, ou changez la mêche, voir chapitre L)

E EXTINCTION DE L'APPAREIL

Appuyez sur le bouton d'extinction ①. La flamme s'eteindra après quelques instants (fig. N).

Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous doivent contacter votre revendeur.

L'ALLUMAGE NE MARCHE PAS.

Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. G).
Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. G).
L'appareil a entierement consommé son combustible ou bien la mèche a été changée.
Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer.
Vous avez pousse le mecanisme d'allumage 3 trop fort. Poussez moins fort (chapitre C).

FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.

Le brûleur 4 n'est pas correctement placé.
Mettez-la bien droit à l'aide de la poignée ⑤ jusqu'à ce que vous puissiez la bouger facilement légèrement à gauche et à droite.
Vosutilizezuncombustibleusage.
Commencez chaque saisson froide avec un combustible neuf.
Vosutilizesuncombustibleinadapté.
Voir LE COMBUSTIBLE APPROPRIÉ.
De la poussière s'est accumulée en dessous de l'appareil.
Consultez votre revendeur.
La hauteur de la mèche n'est pas correct.
Consultez votre revendeur.

L'APPAREIL S'ETEINT LENTEMENT.

Le réservoir amovible est vide.
Voir le chapitre B.
Il y a de l'humidité dans le réservoir inférieur.
Consultez votre revendeur.
Le haut de la mèche s'est durci.
Le convecteur doit consommer tout son combustible (chapitre G).
Utilisez le propre combustible.
Vosutilizezuncombustibleusage.
Commencez chaque saisson froide avec un combustible neuf.

L'APPAREIL BRULE TOUJOURS FAIBLEMENT.

La mèche est trop BASSE.
Consultez votre revendeur.
L'appareil a consommé pratiquement tout le combustible avant d'être de nouveau rempli.
Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d'allumer.
Voussutilizeuncombustibleusageouinadapté.
Voir LE COMBUSTIBLE APPROPRIÉ
La piece est insuffisamment aérée.
Ouvrez largement une fenêtre ou porte pendant quelques temps, puis laissez-la entrebaillée.

L'APPAREIL BRULE TROP FORT.

Vous utilisez un combustible inadapté, trop volatil.

Voir LE COMBUSTIBLE APPROPRIÉ.

La mèche est trop élevé.

Consultez votre revendeur.

G À PROPOS DE L'ENTRETIEN

Votre apparéil exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l'usure:

1. LES PILES

Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les régles en vigueur dans votre commune concernant les petits déchets chimiques. Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejoeter des liquides dangereux.

2. LA MÈCHE

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l'appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procedez ainsi lorsque vous constatEZ que la flamme devient faible. En consommant totalément son combustible, l'appareil dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.

Les réparations, le remplacement des pieces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l'importateur). Avant derialcder à son entretien, laissez l'appareil refroidir.

H ENTREPOSAGE (FIN DE LA SAISON)

A la fin de la salle, nous vous conseillons de faire en sorte que l'appareil consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

1 Allumez l'appareil à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible.
2 Laissez l'appareil refroidir.
3 Nettoyez l'appareil à l'aide d'un chiffon sec.
4 Retirez les piles l'appareil et conservez-les dans un endroit sec.
5 Nettoyez le filtré à combustible.
6 Rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entière-ment son combustible. Ne jetez pas le combustible n'importe où. Observe les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A).

bouchon de transport

I TRANSPORT

Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous devez prendre les précautions suivantes:

1 Laissez l'appareil refroidir.
2 Retirez le réservoir amovible 9 de l'appareil et retirez le filtrre à combustible. Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtrtre et le réservoir amovible independamment de l'appareil.

3 Mettez le bouchon de transport (fig. O) à la place du filtré a combustible et enforcez-le bien. Le bouchon de transport permet d'eviter autant que possible les fuites de combustible, pendant le transport du poèle.
4 Transportez l'appareil toujours en position verticale.
5 Avant de transporter le poèle, ou si vous y avez verse accidentellement le mauvais combustible, videz le réservoir fixe à l'aide d'une pompe a combustible. Retirez d'abord le filtré à combustible avant d'insérer la pompe. Faites de même si le réservoir à combustible contient de l'eau.

J SPECIFICATIONS TECHNIQUES

		R 7327S C
Allumage		électrique
Combustible		Combustible liquide pour apparèils mobiles de chauffage (Arrêté du 18-07-2002 et du 25-06-2010)
Puisance calorifique max.		225 g/h2700 Watt
Conseilé pour des piecesnormalement airées m3 **	min.	45
	max.	95
Ne convient pas pour des piecesde volume inférieur à		45 m318m2
Consommation decombustible* (l/heure)		0.281
Consommation decombustible* (g/heure)		225
Autonomie du réservoir(heures)		18.5
Contenance du réservoiramovible (litres)		5.2
Poids (kg)		9.6
Dimensions (mm) (plateauinférieur compris)	largeur	455
	profon-deur	295
	hauteur	505
Accessoires		Bouchon de transport
Piles		6V D.C. (R14 x 4)
Type mèche		O
Surveillance de la qualité de la ventilation (renouvellement d'air): Mesure directe du taux de CO2 (NDIR CO2 sensor 14)

• En cas de réglage en position maximale
  ** Ces valeurs sont données à titre indictif

Le marquage CE correspond à la conformité aux normes EN55014(1993)et EN50082-1(1992)

Votre apparéil est couvert par une garantie de 4 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitemment. De plus, les règles suivantes s'appliquent :

1 Nous rejets ons expressement toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
2 La réparation ou le changement de pieces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au l'appareil, usage de pieces non d'origine, réparations de l'appareil effectuees par des tiers.

4 Les pièces sujéttes à l'usure normale, comme la mêche, les piles, et la pompe à main ne sont pas couverts par la garantie.
5 La garantie s'applique uniquement si vous presentez le bon d'achat d'origine, dated et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*.
7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produit une combustion incontrolable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l'appareil mais éteignez-le immidiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

14 CONSEILS POUR UN USAGE EN Toute SÉCURITÉ

1 Surveillance les enfants présents, ils ne doivent enaucun cas jouer avec l'appareil.
2 Ne déplacez pas l'appareil lorsqu'ilCHAUFFE ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprises l'entretien de l'appareil.
3 Placez l'avant de l'appareil à au moins 1,5 mètre du mur, des rideaux et des meubles.
4 N'utilisez pas l'appareil dans des pieces poussièreuse ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l'appareil pres d'un point d'eau (bain, douche, piscine, etc.).
5 Eteignez l'appareil avant de sortir ou d'aller vous coucher. Si vous doivent voir longtemps (vacances par exemple), retirez la fiche de la prise de courant.
6 Conserve le combustible exclusivement dans des réservoirs et bidons adaptés.
7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et nombre (la lumière solaire dégrade la qualité du combustible).
8 N'utilisez jamais l'appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échéppement ou vapeurs de peinture) peuvent être prênts.
9 La grille de l'appareil devient brûlante. Ne pas couvrir l'appareil (risques d'incendie).
10 Aérez toujours suffisamment.
11 Cet apparéil n'est pas consu pour des utilisateurs (y compris les enfants) quiprésentent un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité.
12 Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances ; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l'utilisation sécurisée de l' apparéil et leur avoir expliqué clairment les dangers potentiels.
13 Ne pas laisser les enfants jouer avec l'appareil.
14 Les enfants ne doivent pas etre charges du nettoyage et de I'entretien de I'appareil sauf s'ils sont encadrés.

LE CHANGEMENT DE LA MÈCHE

L AVANT DE COMMENCER A CHANGER LA MECHE, L'APPAREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDJI.

1a. Ouvrir le capot du réservoir ③ et vidanger le réservoir à fuel ⑨.
1b. Déposer les piles pour empêcher toute brûlure eventuelle.
1c. Ouvrir la grille frontale et déposer la chambre de combustion 4.
1d. Déposer le bouton de réglage de la mèche moletée ② en tirant dessus.
2a. Retirer les 5 vis : 1 à l'arrière, du côté 2 droit et 2 autres du côté gauche de l'armoire ①.
2b. Déposer le capteur, à l'arrière de l'armoire 14.
3. Déposer l'armoire en tirant dessus.
4. Déposer le 1 vis se sur le capot antivent.
5a. Retirez le connecteur (1EA) de l'allumeur.
5b. Déposer le mécanisme de sécurité (à balancier) en dévisant 2 vis.
5c. Retirez les 3 connecteurs (3EA) de la carte de circuit imprimé.
6. Dévisser les 4 vis papillon.
7. Déposer le régulateur de la mèche.
8. Appuyer sur la broche de la mèche qui est installée à l'intérieur du logement de la mèche. Démonter la mèche, le support de mèche, et le logement de la mèche l'un après l'autre.
9. Installer la nouvelle mèche, et enforcer les trois broches sur la nouvelle mèche dans les 3 troughs se trouvant sur la chemise de la mèche, vers le haut (Cf. flèche indiquée “”“Up”“” / “”vers le haut””, sur la chemise).
10. Enfoncer la nouvelle mèche dans les dents du système de maintien de la chemise de la mèche, afin que la mèche adhérite bien à l'intérieur de la chemise, délicatement et sans faire de pris.
11. Aligner les broches avec les trous ovalisés à l'intérieur du régulateur de la mèche. Appuyer ensuite légèrement sur chacune des trois broches de la mèche (maintenant attachées à la chemise), vers l'intérieur. Enconcer les trois broches dans les encoches inclinées du régulateur de la mèche. Appuyer sur chacune des trois broches, en les,enfantant dans les trous.
12. Faire pivoter le bouton de réglage de la mèche moletée ②, et vérifier que la mèche puisse bouger sans problèmes de bas en haut.

1. Faire descendre, en coulissant, le régulateur de la mèche vers le bas, dans la conduite de tirage. Mettre l'arbre du régulateur à l'avant du poële.
2. Remetre les 4 vis papillon sur le goujon d'installation, mais ne pas les visser.
3. Soulever la mèche pour lamettre le plus haut possible, et visser les vis papillon en plusieurs fois.
4. Vérifier la hauteur de la mèche. Elle devrait arriver à 8 mm au-dessus du collier.
5. Vérifier qu'il y ait un espace suffisant entre le support de mèche et la conduite de tirage. Il devrait être uniforme tout autour.
   18a. Remetre le bouton (à balancier) en appuyant sur le bouton d'extinction ①.
   18b. Branchez les 3 connecteurs (3EA) avec la carte de circuit imprimé.
   18c. Retirez le connecteur (1EA) de l'allumeur.
6. Vérifier le bon fonctionnement de l'arrêt de sécurité à balancier en appuyant sur le bouton d'extinction ①, pourmettre en routele pendule.
7. Remetre le mecanisme d'allumage automatique.
8. Remetre le capot antivent.
9. Remettre l'armoire 14.
10. Visser les 5 vis sur l'armoire, et remetre le capteur à l'arrière de cette dernière 14.
11. Remettre la chambre de combustion et le réservoir à fuel 9.
12. Remetre le bouton de réglage de la mèche moletée ②. Fermer la plaque frontale.

Mettre les piles dans leur logement, et replir le réservoir à fuel, de fuels de qualité supérieure. Mettre le réservoir dans le poèle, et patienter au moins 30 minutes avant que la mèche ne soit parfaitement imbibée de fuel.
