BHI633EB - Exaustor de cozinha GORENJE - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho BHI633EB GORENJE em formato PDF.
| Tipo de produto | Coifa aspirante |
| Marca | GORENJE |
| Modelo | BHI633EB |
| Utilização | Exclusivamente doméstico |
| Versão de instalação | Evacuação externa ou recirculação (filtro de carvão) |
| Distância mínima de segurança (elétrica) | 50 cm |
| Distância mínima de segurança (gás/misto) | 65 cm |
| Diâmetro do duto de evacuação | Igual ao do flange de conexão (não fornecido) |
| Número de velocidades | 4 (incluindo Boost) |
| Iluminação | LED, luminosidade ajustável |
| Temporizador de desligamento | Até 90 minutos |
| Filtro anti-gordura | Metálico, limpeza mensal (possível na máquina de lavar louça) |
| Filtro de carvão (recirculação) | Substituição a cada 4 meses no máximo |
| Alimentação elétrica | Corresponde à placa de identificação (220-240 V) |
| Cabo de alimentação | Especial, a ser substituído pelo serviço técnico |
| Comandos | Táteis |
| Manutenção e limpeza | Desligar antes da intervenção, usar pano úmido e detergente líquido neutro, sem álcool nem abrasivo |
| Segurança | Não usar sem grade, evitar chamas livres, vigiar fritura |
| Peso | Aparelho pesado, instalação com duas pessoas |
| Material | Aço inoxidável (estimativa) |
Perguntas frequentes - BHI633EB GORENJE
Perguntas dos utilizadores sobre BHI633EB GORENJE
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual BHI633EB - GORENJE e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. BHI633EB da marca GORENJE.

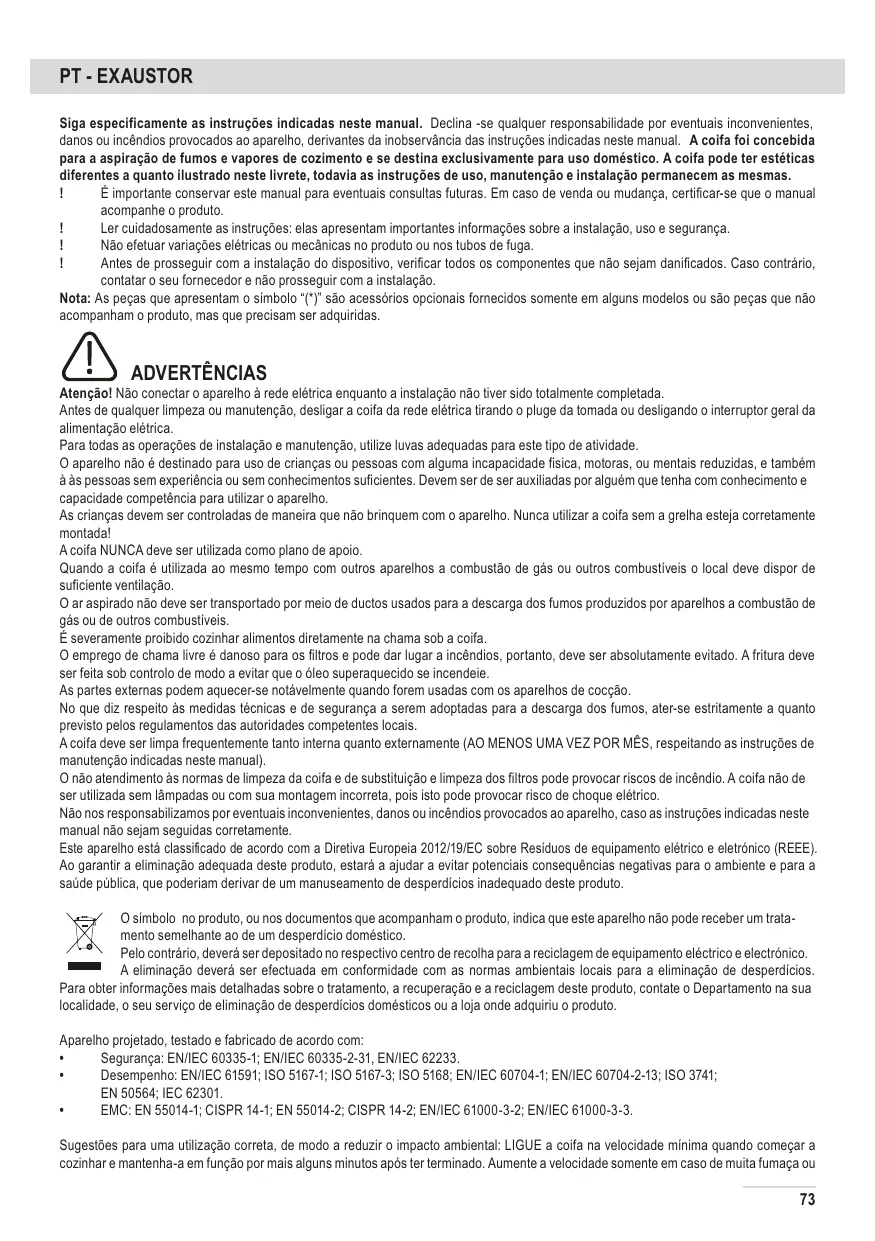

MANUAL DE UTILIZADOR BHI633EB GORENJE
COLLEGAMENTO ELETTRICO
Siga especificamente as instruções indicadas neste manual. Declina -se qualquer responsabilitad por eventuais invenrientes, danos ou incéndios provocados ao aparecido, derivantes da inobservança das instruções indicadas neste manual. A coifa foi concebida para a aspiração de fumes e vapores de cofizimento e se destina exclusivamente para uso dométrico. A coifa pode ter estéticas differentes a quanto ilustrado heute livre, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.
É importante conservar este manual para eventuels consultas futuras. Em caso de vendu ou mudança, certificar-se que omanual acompanhe o produits.
! Ler cuidadosamente as instruções: elas aparecem importantes informações sobre a instalização, uso e segurarça.
Naoefetuarvariaoeseltricasoumecanicasnoproduoounostubosdefuga.
! Antes de prosseguir com a instalação do disposito, verificar todos os componentes que não sejam danificados. Caso contrário,(CC) ), o sua forncedor e nao prossseguir com a instalação.
Note: As peças que aparecem o símbolo “(*)” são acessórios eles mais em algumas modelos ou não pegas que não acompanham o produits, mas que precisam ser adquiridas.
ADVERTÉNCIAS
Atença! Não conectar o aparecido à redeétrica quando a instalação não tiver sido totalmente completeness.
Antes de qualquer limpeza ou manutenao, desligar a coifa da rede eltrica tirando o pluge da tomada ou desligando o interruptor geral da alimentacao eltrica.
Para todas as operações de instalacao e manutencao, utilize luvas adequadas para este tipo de atividade.
O aparecido não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, motoras, ou mentalis reduzidas, e mesmo à as pessoas sem experiência ou sem reconhecimentos suficientes. Devem ser de ser auxiliadas por algoém que tenha com acontecimiento e capacidade competência para usar o aparecido.
As crianças devem ser controladas de maneira que nao brinquem com o aparelho. Nunca utilizear a coifa sem a greha esta corretamente montada!
A coifa NUNCA deve ser'utilizada como plano de apoio.
Quando a coífa é'utilizada ao mesmo tempo com outros apareiros a combustão de gás ou outros combustíveis o local deve dispor de sufiente ventilação.
O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por apareiros a combustão de gás ou de outros combustíveis.
É severamente proibido cozhar alimentos diretamente na chama sob a coifa.
O lavoro de chama livre é danoso para os focros e pode dar lugar a incéndios, portanto, delve ser absolutamente evitado. A fritura deve ser feita sob controlo de modo a évitar que o oleo superaquecido se incendeie.
As partes externas podem aquecer-se notavelmente quando forem usadas com os aparelhos de cocção.
No que diz respeito às半导icas e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a quando previsto-os regulamentos das autoridades competentes locais.
A coifa de ser limpa frequentlymente tanto interna quando externamente (AO MENOS UMA Vez por MÉS, respeitando as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coífa e de substituição e limpeza dos filtros pode provocar riscos de incência. A coífa não de ser realizada sem lâmpadas ou com sua montagem incorreta,ursoro, éis isto pode provocar risco de何时 elétrico.
Não nos responsabilizamos por eventualis,inconvenrientes,danos ou incêndios provocados ao aparecido, caso as instruções indicadas在这e manual não sejam seguidas corretamente.
Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Residuos de equipoamento elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada这是我 do, estara a fazer a evacitar potenciáis consequências negativas para o ambiente e para a saude Pública, que poderiam derivar de um manuseamento deesperços inadequado这是我 do.
O*simbolo no produits, ou nos documents queaccompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de um despediccio domestico.
Pelo contrario,deer ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e electrono.
A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação deesperdicios.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, ou seu service de eliminação de despercimentos domesticos ou a loja onde adquiriu o produit.
Aparelho projetado, testado e fabricado de acordo com:
- Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sugestoes para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE a coifa na velocidade minima quando começar a cozinhar e mantenha-a em funcção por mais eles minutos antes terminado. Aumente a velocidade somente em caso de muito fumaça ou
vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtró(s) a carvalo quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtró(s) para cordura quando necessário para manter uma boa eficiência do filtró para cordura. Use o diamétr maximo do Sistema de conduitas indicado este manual para optimizar a eficiência e minimiar o ruido.
ATENÇA! A não instalaçao dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscos electrolyticos.
USO
A coifa é fabricada para ser realizada na versão aspirante, com exaustao externa do ar, ou filtrante, com recirculacao interna.
VERSão ASPIRANTE
Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado a flange de conexão que se encontra sobre o exaustor.
O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.
Na parte horizontal o tubo deve ter uma leve inclinação para cima (circa de 10^ ) de modo a poder transporte o ar para fora mais fácilmente.
O uso de tubos ou orificios de descarga de parede com diametro inferior pode provocar a diminuiçao da performance de aspiracao e um drástico aumento do ruido.
Não nos responsabilizamos a este respeito.
Utilizar um tubo conductor com o comprimento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (ángulo máximo da curva: 90^ 90^
Evitar alteracoes drasticas da sequao do tubo (diametro).
Usar um tubo conductor com o interior mais liso possivel.
O material do tubo conductor deve ser aprovado e estar em conformidade com a lei.
VERSAO FILTRANTE
Deve serutilzado um fio tde carva ativo,disponveljto ao seu revenderod. O ar aspirado sera desengordurado e desodorizo ante de ser reintroduzido no ambiente atraves da greha superior.
INSTALAÇÃO
A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coífa não deve ser inferior a 50cm no caso de fogões electrolytics e 65cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distência maior, delve-se levar em conta esta indicatoração.
CONEXÃO ELETRICA
A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa à uma tomada em conformidade com as normas vigentes posta em zona accessivel, mesmo deposita da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona accessivel, mesmo deposita da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completeness da rede nas condições da categoria de sobretensão III, conforme às regras de instalação.
Atenção! Antes de conectar novamente o circuito da coifa com a alimentação eletrica, verificar seu functimento, atentar sempre para que o cabo de rede esteja montado corretemente.
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao服务于assistência técnica.
MONTAGEM
Produo com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menosuos ou mais pessoas.
Antes de起初 a instalacao:
Verificar que o produits adquirido tenha dimensoes adequadas para a area escolhida de instalacao.
- Tirar o/s filtr/o/ se carvào ativado () se fornecidos (ver também o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilize a coifa na versão filtrante.
Verificar que dentro da coifa não Hajia (por motivos de transporte) materiais extras (por exemple envelopes com parafusos (), garantias (*) etc.), eventualmente tirar e conservar.
Se possivel desconectar e deslocar a instalacao solta ou fazer correr o vidro abrindo-o de modo acessar mais fácilmente a parede na parte traseira. Caso contrario, colocar uma cobertura espessa e protetiva sobre a bancada e o plano de cozimento para proteg-e-os contra danos ou entulho. SeLECTIONAR uma superficie plana para montar a unidade. Cobrir tal superficie com uma cobertura de protecao e colocar em seu interior todas as partes da coifa e as ferramentas.
Além disso, verificar que nas proximidades da area de instalação da coifa (em area acessivel también com a coifa montada) uma tomada eletrica se encontrar a disposicao e sera possivel conectar-se a um dispositivo de descarga fumos para o externo (somente Versao aspirante).
- Executor todos os trabalho de alvenaria necessários (por ex: instalação de uma tomada elétrica e/ou tubo para a passagem do tubo de descarga).
A coifa é dotada debuchas de fixação adequadas à maior parte das paredes/tetos.No entanto é necessário que um专业技术o qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.
FUNCTIONAMENTO
Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconsehmos ligar a aspiração 5关键时刻 antes de iniciar a cozinhar e de deixá-la em等功能amento por aproximately 15关键时刻 après o terminho do cozimento.
Painel de controlo
Equipado com um controlos de toque. Para ativar a funcao pretendida, tocar num dos senores:
1 - Reduzir a velocidade do ventilador
2-Aumentar a velocidade do ventilador
3 - Visor da velocidade. O ventilador do exaustor funciona a 4 velocidades (a quarta velocidade é a função Booster)
4- Desligar o temporizador
5- Illuminação ligada/desligada. A iluminação funciona independente do ventilador do exaustor
Desligar o temporizador
Usar a funcão de desigamento do temporizador para desligar o exaustor antes de um tempo spécifique. Usar a funcão de desigamento do temporizador para filtrar os fumos do ar deposito de cozinhar.
O tempo de atraso Tmaxo é de 90 minuto. Tocar em 3 para cancelar o desigamento do temporizador a qualermimento. O numero 0 fica a piscar no visor. Usaridepress 1 e2 para selecionar o atraso entre 1-9 (multiplicar o numero pordez para ober atraso em minuto, 1-10minutos,2- 20minutos...5-50minutos).Tocar novamente em 3 para ativar a funcao. O desigamento do temporizador fica desativado; aparece um ponto a piscar ao lado do numero no visor. Tocar em 3 para cancelar o desigamento do temporizador. Tocar em 1 para reduzir o tempo de atraso ate zero. Tocar em 3 para confirmar que o desigamento do temporizador foi cancelado.
Cancelar o desligamento do temporizador não des Liga a iluminação.
Ajustamento da intensidade da luz
Usar esta functio paraajsar a intensidade da luz. Com a luz ligada, manter premido 4 circa de 2 segundos paraajsar a intensidade da luz. Aintensidade da luz é reduzida. Tocr movamente em 4 para reduzir a intensidade da luz para um brilho mais reduzido. Quando atingir o nivenl de intensidade mais baixo, tocar novamente em 4 para voltar para intensidade maxima. Repetir isto varias vezes para poder escolher a intensidade de luz pretendida.
MANUTENÇAO
Atenção! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.
LIMPEZA
O exaustor deve ser limpo freqenmente, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutenao dos filros antigorduras).
Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do FILTER pode provocar riscos de incério.
O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incência, provocados por uma manutenção inadequada ou pelo não cumprimento das指示as de segurarce citadas este manual.
FILTRO ANTIGORDURA
Capta as particulas de gordura derivantes do cozimento. O Filtrde gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filto pode ser lavado manualmente ou em MQuna de lavar loca a baixas temperatas e com ciclo breve. O filto metalico para a gordura pode perde cor com as lavagens na MQuna da loça, mas susisas caractéricas de filtração não se alteram. Para desmontar o filto anti gordura puxe o puxador de libertação com mola.
FILTRO DE CARVÃO ATIVO (só para a versão filtrante)
Retem os odeos desagradaveis produzidos durante a preparacao de alimentos. A suturationdo filteredocarvaloactivadoseverificaapos um uso mais ou menos prolongado emfuncao do tipo de cozinha e da regularidade da limpeza do filteredo gorduras.Em todo caso,ecessario substituiortcacho no maximo cada 4 meSES.NAO pode ser lavado ou regenerado.
SUBSTITUÇÃO DAS LÁMPADAS
A coifa é dotada de umsystema de iluminação baseada na Tecnologia LED. Os LED garantem uma iluminação melhor e uma duracao de até 10 vezes maior que as lampadas tradiconais e economizam 90% de energia elétrica.
Para a substituiçãoletalo service de assistencia的技术ica.
