Marca	ELICA
Modelo	ELITE 26
Tipo de produto	Coifa exaustora (versão evacuação externa ou recirculação)
Alimentação elétrica	220-240 V / 50 Hz (conforme placa de identificação)
Potência absorvida	Não especificada no manual
Número de velocidades de aspiração	3 velocidades + intensivo (máx. 5 min)
Iluminação	Lâmpadas halógenas 12 V - 20 W máx. - G4 (adequado para sistema aberto)
Temporizador de desligamento automático	Sim: 20 min (velocidade 1), 15 min (velocidade 2), 10 min (velocidade 3), 5 min (intensivo)
Filtro de gordura	Metálico, lavável na máquina de lavar louça ou à mão (uma vez por mês)
Filtro de carvão ativado (recirculação)	Substituir a cada 4 meses aproximadamente (não lavável, não regenerável)
Indicador de saturação dos filtros	Sim: LED para filtro de gordura e filtro de carvão (ativação possível na versão recirculação)
Distância mínima de segurança (elétrica)	50 cm entre a coifa e os recipientes
Distância mínima de segurança (gás/misto)	65 cm (ou mais conforme instruções do dispositivo de cocção)
Versão de evacuação externa	Necessita de um duto de evacuação (não fornecido) com diâmetro igual ao flange de conexão
Versão recirculação	Necessita filtro de carvão ativado (a ser encomendado e montado antes da colocação em serviço)
Manutenção recomendada	Limpeza interna/externa pelo menos uma vez por mês com detergente líquido neutro (sem álcool)
Desconexão antes da manutenção	Obrigatório: retirar o plugue ou desligar o interruptor geral
Utilização com chamas livres	Proibida: risco de incêndio
Fritura de alimentos	Sob controle para evitar superaquecimento do óleo
Peças de reposição disponíveis	Lâmpadas halógenas G4 12V 20W, filtros de gordura, filtros de carvão
Garantia	Não mencionada no manual

Perguntas frequentes - ELITE 26 ELICA

Qual é a distância mínima entre a coifa e a placa de cocção?

Para fogões elétricos, a distância mínima é de 50 cm. Para fogões a gás ou mistos, é de 65 cm (ou mais se indicado pelo fabricante do fogão).

Como limpar o filtro de gordura?

O filtro de gordura metálico pode ser limpo uma vez por mês à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido. A máquina de lavar louça pode descolorir o filtro, mas não altera seu desempenho.

Com que frequência deve-se substituir o filtro de carvão?

O filtro de carvão ativado deve ser substituído a cada 4 meses aproximadamente, dependendo do uso e da regularidade da limpeza do filtro de gordura. Não pode ser limpo nem regenerado.

Como ativar o indicador de saturação do filtro de carvão?

O indicador normalmente está desativado. Para ativá-lo, com a coifa desligada, mantenha pressionados simultaneamente os botões 3 e 4 até que os LEDs L1 e L2 pisquem brevemente. Para desativar, repita a operação até que apenas o LED L1 pisque.

O que fazer se a iluminação da coifa não funcionar?

Verifique primeiro se as lâmpadas estão corretamente inseridas em seus alojamentos. Se ainda não funcionarem, substitua-as por lâmpadas halógenas 12V - 20W máx. - G4 (adequadas para um sistema de iluminação aberto). Desconecte o aparelho antes de qualquer manuseio.

Posso usar a coifa sem o filtro de gordura?

Não, é proibido usar a coifa sem que a grade (filtro) esteja montada corretamente. Isso apresenta risco de incêndio e pode danificar o motor.

Como redefinir o indicador de saturação após a manutenção?

Após limpar ou trocar os filtros, pressione o botão 2 (LIGA/DESLIGA Temporizador) até que os LEDs de saturação se apaguem.

A coifa pode ser usada na versão recirculação?

Sim, se a coifa estiver equipada com um filtro de carvão ativado. O ar é desengordurado e desodorizado antes de ser expelido de volta para o ambiente. Se o filtro de carvão não for fornecido, deve ser comprado e montado antes do uso.

Que tipo de cabo de alimentação usar em caso de substituição?

O cabo de alimentação é especial. Em caso de deterioração, entre em contato com o serviço de assistência técnica para obter um cabo novo. Não use cabo padrão.

Por que a coifa desliga automaticamente após alguns minutos no modo intensivo?

A velocidade intensiva funciona por aproximadamente 5 minutos, e então a coifa retorna automaticamente à velocidade intermediária para evitar superaquecimento e reduzir o consumo.

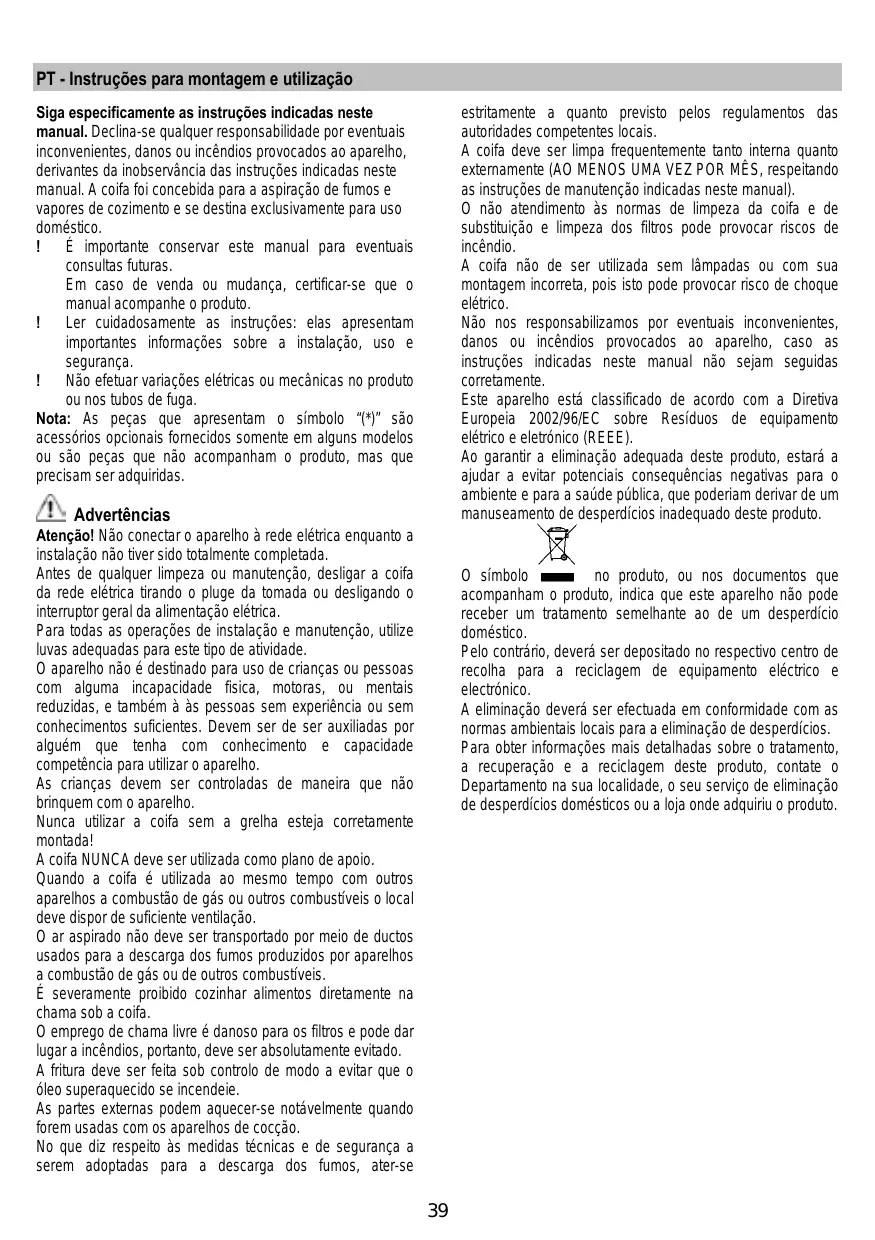

MANUAL DE UTILIZADOR ELITE 26 ELICA

PT Instruções para montagem e'utilização

Sigaspecificamenteasinstruçõesindicadasneste

manual. Declina-se qualquer responsabilitadepor eventuais inconvenrientes,danos ou incendiosprovocados ao aparelho, derivantes da inobservancia das instruções indicadas在此 manual.Acoifa foi concebida para a aspiracao de fumos e evaporores de cozimento e se destinia exclusivamente para uso domestico.

! É importante conservar este manual para eventuales consultas futuras.
Em caso de vendao ou mudanca, certificar-se que o manual acompanhe o produto.
! Lercretuidadosamenteasinstruções:elasapremantamimportantesinformações sobrea instalacao,usoe segurarca.
! Não efetuar variações electrolyicas ou mecanicas no produits ou nos tubos de fuga.

Note: As peças que aparecem o símbolo (^*) são acessórios elesais fornecidos somente em algumas modelos ou são peças que não acompanham o produits, mas que precisam ser adquiridas.

Advertências

Atença! Não conectar o aparecido à redeétrica quando a instalação não tiver sido totalmente completeness.

Antes de qualquer limpeza ou manutenção, desligar a coifa da redeétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentaçãoétrica.

Para todas as operações de instalação e manutenção, utilizeuvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, motoras, ou mentalis reduzidas, e también à as pessoas sem experiencia ou sem conheçimentos suficientes. Devem ser de ser auxiliadas por algoém que tenha com conheção e capacidade competência para usar o aparelho.

Ascriancies devem ser controladas de maneira que não brinquem com o aparecido.

Nunca utilizes a coifa sem a grelha esteja corretemente montada!

A coifa NUNCA deve ser'utilizada como plano de apoyo.

Quando a coifa é realizada ao mesmo tempo com outros apareiros a combustão de gás ou outros combustíveis o local deve dispar de sufficiente ventilação.

O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na chama sob a coifa.

O lavoro de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, delve ser absolutamente évitado.

A fritura delve ser feita sob controlo de modo a evaporar que o oleo superaquecido se incendeie.

As partes externas podem aquecer-se notávelmente quando foram usadas com os apareiros de cocção.

No que diz respeito às medidas tícnicas e de segurar a serem adoptadas para a descarga dos fumos, alter-se

estritamente a quanto previstoelines regulamentos das autoridades competentes locais.

A coifa delve ser limpa frequentlymente tanto interna quando externamente (AO MENOS UMA Vez POR MÉS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incério.

A coífa não de ser'utilizada sem lampadas ou com sua montagem incorreta, poised isto pode provoc risco deCHOque eletrico.

Não nos responsabilizamos por eventuels inconvenientes, danos ou incéndios provocados ao aparecido, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparecido está clasificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de equipamento eletrico e elektrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude publica, que poderiam derivar de umanuseamento de deserdimentos inadequado deste produits.

O symbolo no produits, ou nos documents que acompanham o produit, indica que este aparelho não pode receber um tratamento semelhante ao de um despercio domestico.

Pelo contrário,defer a ser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e electrónico.

A eliminacao devera ser efectuada em conformidade com as normas ambientais locais para a eliminacao de deserdicos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de desperdicos domesticos ou a loja onde adquiriu o produits.

Uso

A coífa é fabricada para ser realizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

Na parte horizontal o tubo deve ter uma leve inclinação para cima (cerca de 10^ ) de modo a poder transporte o ar para fora mais fácilmente.

! Utilizar um tubo conductor com o comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possevel de curvas (anquulo máximo da curva: 90^ 90^
! Evitar alteracoes drasticas da classe do tubo (diametro).
! Usar um tubo conductor com o interior mais liso possivel.
! O material do tubo conductor deve ser aprovado e estan em conformidade com a lei.

Versão filtrante

Deve ser nutzen um FILTER de carvão ativo, disponível jusqu o seu revendedor. O ar aspirado sera desengordurado e desodorazo antes de ser reintroduzido no ambiente atraves da greha superior.

Aviso! Se o exaustor não estiver equipado com um FILTER de carvão, terá de ser encomendado e colocado.

Instalacao

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coífa não deve ser inferior a 50cm no caso de fogões electrolycos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás espécífarem uma distência maior, deve-se levar em conta esta指示ação.

Conexão eletrica

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coífa. Se dotada de ficha, conectar a coífa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,mesmo(depais da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessivel,mesmo_depais da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegará a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.

Atença! Antes de conectar novamente o circuito da coifa com a alimentação eletrica, verifcar seu funcionaamento, atentar sempre para que o cabo de rede esteja montado corretemente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao service de assistência técnica.

Montagem

Antes de起初 a instalacao:

• Verificar que o produit adquirido tenha dimensionalas para a area escolhida de instalacao.
• Tirar o/s filtró/s de carvão atr升值 (*) se fornecidos (vercream o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes a coifa na versão filtrante.
• Verificar que dentro da coifa não Hajía (por)."vos de transporte) materiais extras (por)."comovelopes com parafusos (), garantias () etc.), eventually tirar e conservar.
• Se posséν desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo acessar mais fácilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e proteíva sobre a bancada e o plano de cozinamento para proteçê-os contra danos ou entelho. SeLECTIONAR uma superficie plana para montar aunities. Cobrir tal superficie com uma cobertura de proteção e colocar em seu interior todas as partes da coífa e as ferramentas.
• Além disso, verificar que nas proximidades da区内 de instalação da coifa (em area accesível quando com a coifa montada) uma tomadaétrica se encontrar a disposicao e sera possivel conectar-se um dispositivo de descarga fumos para o externo (semente Versão aspirante).
• Executor todos osabalhos de alvenaria necessarios (por ex: instalacao de una tomada eltrica e/ou tubo para a passagem do tubo de descarga).

Este tipo de coifa deve ser embutida em um pensil ou除外 suporte.

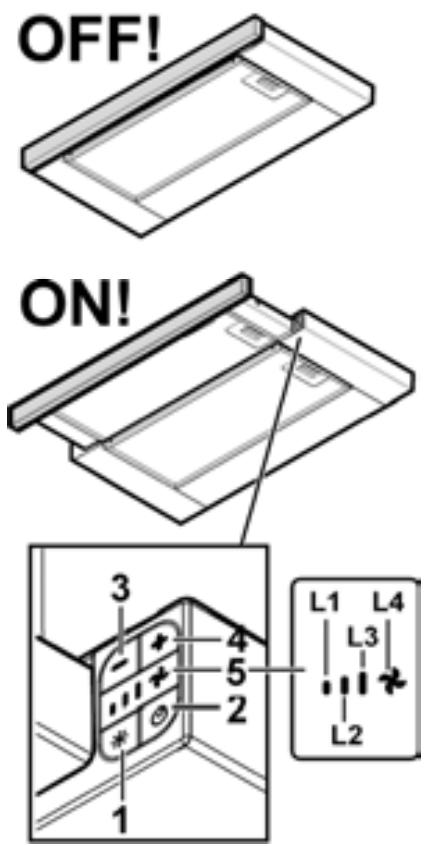

Funcionamento

O exaustor é dotado de um painei de comandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de illuminação do plano de cozedura.

Painel de controles

1. Tecla ON/OFF luz
2. Tecla ON/OFF Timer: desigamento retardado da velocidade (potência) de aspiração的选择器：

Velocidade (potência) de aspiração 1 = 20 minutos
Velocidade (potencia) de aspiracao 2 = 15 minutos
Velocidade (potência) de aspiração 3 = 10 minutos
Velocidade (potencia) de aspiracao intensiva: 5 minutos

1. Tecla OFF / Diminuição da velocidade (potência) de aspiração
2. Tecla ON / Aumento da velocidade (potência) de aspiração
3. Display, visualiza:

a. Velocidade (potencia) de aspiracao: os leds L1 - L2 - L3 - L4 (intermitente) se acendem com base na velocidade (potencia) de aspiracao的选择ada.

Nota: o led L4 - velocidade (potência) de aspiração intensiva para perdaçar de 5 minutos, em seguida o exaustor se estabelece na velocidade intermedia.

b. Timer: o led da velocidade selecionada pisca indicando que o timer é ativo.
c. Saturação doagate anti-gordura: os leds L3 e L4 piscam alternativamente com um breve intervalo de tempo.
d. Saturação do filtró de carvão ativo : os leds L3 e L4 piscam contemporaneamente com um breve intervalo de tempo.

Reset da sinalização da sutação dos filtros: realizar a manutenção dos filtros, e em seguida, pressionar a tecla 2 até o desligamento dos leds.

Nota: a Saturação do FILTER de carvão ativo é normalmente desativada e deve ser ativada somente se o exaulstor for realizada na versão filtrante (com o FILTER de carvão instalado).

desligar o exaustor
- manter pressionados contemporaneamente as teclas 3 e 4, às quando os leds L1 e L2 piscarão brevamente.

Para desativar, repetir a operacao, somente o led L1 piscarabrevamente.

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozhar e de deixá-la em funciona por aproximamente 15 minutos après o关键时刻 do cozimento.

Manutenção

Atença! Antes de qualquer operação de limpeza ou manutenção, desconectar a coífa da redeétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentaçãoétrica.

Limpeza

O exaustor deve ser limpo frequentlynte, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutencao dos filtros antigorduras).

Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do过滤e pode provocar riscos de incério.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incério, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurarça citadas neste manual.

Filtro antigordura

Fig. 10-20

Capta as particulas de gordura derivantes do cozimento.

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatas e com ciclo breve.

O fazer metalico para a gordura pode perde cor com as lavagens na区管委会 da louça, mas suas caracteristicas de filtração não se alteram.

Para desmontar o filtro anti gordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 19

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvão activado se verifica après um uso mais ou menos prolongado em funcao do tipo de cozinha e da regularidade da limpeza doimento de gorduras.Em todo caso, é necessario substituir o cartucho no maior como 4 mezes.

Não pode ser lavado ou regenerado.

Tire os filtros anti-gordura.

Aplitude um Scope a carvao por lado e encaixe no exaustor.

Coloque novamente os filtros anti-gordura.

Substituição das lampadas

Fig. 21

Desligar o aparenho da rede elétrica;

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

1. Extraia a proteção usingo uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lampada queimada.

Utilize exclusivamente lampadas de halogeneo de 12V - 20W max - G4, tomar cuidado para não as tocar com as vezes.

1. Fecha a cobertura (fixação por encaixe).

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
