Marka	ELICA
Model	ELITE 26
Ürün Tipi	Aspiratör (dış tahliye veya geri dönüşüm versiyonu)
Elektrik Beslemesi	220-240 V / 50 Hz (etiket bilgisine göre)
Çekilen Güç	Kılavuzda belirtilmemiş
Emiş Hızı Sayısı	3 hız + yoğun (maks 5 dk)
Aydınlatma	Halojen lambalar 12 V - 20 W maks - G4 (açık sisteme uygun)
Otomatik Kapanma Zamanlayıcısı	Evet: 20 dk (hız 1), 15 dk (hız 2), 10 dk (hız 3), 5 dk (yoğun)
Yağ Filtresi	Metal, bulaşık makinesinde veya elde yıkanabilir (ayda bir)
Aktif Karbon Filtre (geri dönüşüm)	Yaklaşık 4 ayda bir değiştirilmeli (yıkanamaz, yenilenemez)
Filtre Doygunluk Göstergesi	Evet: Yağ filtresi ve karbon filtre için LED (geri dönüşüm versiyonunda etkinleştirilebilir)
Minimum Güvenlik Mesafesi (elektrikli)	Aspiratör ile kaplar arasında 50 cm
Minimum Güvenlik Mesafesi (gaz/karma)	65 cm (veya pişirme cihazının talimatlarına göre daha fazla)
Dış Tahliye Versiyonu	Bağlantı flanşına eşit çapta bir tahliye kanalı (verilmez) gerektirir
Geri Dönüşüm Versiyonu	Aktif karbon filtre gerektirir (kullanımdan önce sipariş edilmeli ve takılmalıdır)
Önerilen Bakım	İç/dış temizlik ayda en az bir kez nötr sıvı deterjanla (alkol yok)
Bakım Öncesi Fişi Çekme	Zorunlu: fişi çekin veya genel şalteri kapatın
Açık Alev Kullanımı	Yasak: yangın riski
Yiyecek Kızartma	Yağın aşırı ısınmasını önlemek için kontrol altında
Mevcut Yedek Parçalar	Halojen lambalar G4 12V 20W, yağ filtreleri, karbon filtreler
Garanti	Kılavuzda belirtilmemiş

Sık sorulan sorular - ELITE 26 ELICA

Aspiratör ile ocak arasındaki minimum mesafe nedir?

Elektrikli ocaklar için minimum mesafe 50 cm'dir. Gazlı veya karma ocaklar için 65 cm'dir (veya ocak üreticisi tarafından belirtilenden fazla ise).

Yağ filtresi nasıl temizlenir?

Metal yağ filtresi, ayda bir aşındırıcı olmayan bir deterjanla elde veya düşük sıcaklıkta kısa programda bulaşık makinesinde yıkanabilir. Bulaşık makinesi filtrenin rengini soldurabilir ancak performansını etkilemez.

Karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre, kullanıma ve yağ filtresinin temizlenme sıklığına bağlı olarak yaklaşık 4 ayda bir değiştirilmelidir. Yıkanamaz veya yenilenemez.

Karbon filtre doygunluk göstergesi nasıl etkinleştirilir?

Gösterge normalde devre dışıdır. Etkinleştirmek için aspiratör kapalıyken 3 ve 4 numaralı düğmelere aynı anda L1 ve L2 LED'leri kısa süre yanıp sönene kadar basılı tutun. Devre dışı bırakmak için, yalnızca L1 LED'i yanıp sönene kadar işlemi tekrarlayın.

Aspiratör ışığı çalışmıyorsa ne yapmalıyım?

Önce lambaların yuvalarına doğru şekilde yerleştirildiğini kontrol edin. Hâlâ çalışmıyorsa, 12V - 20W maks - G4 halojen lambalarla değiştirin (açık aydınlatma sistemine uygun). Herhangi bir işlem öncesinde cihazın fişini çekin.

Aspiratörü yağ filtresi olmadan kullanabilir miyim?

Hayır, aspiratörün filtre (ızgara) düzgün takılmadan kullanılması yasaktır. Bu yangın riski oluşturur ve motora zarar verebilir.

Bakım sonrası doygunluk göstergesi nasıl sıfırlanır?

Filtreleri temizledikten veya değiştirdikten sonra, doygunluk LED'leri sönene kadar 2 numaralı düğmeye (ON/OFF Zamanlayıcı) basın.

Aspiratör geri dönüşüm versiyonunda kullanılabilir mi?

Evet, aspiratör aktif karbon filtre ile donatılmışsa. Hava, odaya geri verilmeden önce yağdan arındırılır ve kokusu giderilir. Karbon filtre verilmemişse, kullanımdan önce satın alınmalı ve takılmalıdır.

Değiştirme durumunda hangi tip güç kablosu kullanılmalıdır?

Güç kablosu özeldir. Hasarlanması halinde, yeni bir kablo için teknik destek servisiyle iletişime geçin. Standart kablo kullanmayın.

Aspiratör yoğun modda birkaç dakika sonra neden otomatik olarak duruyor?

Yoğun hız yaklaşık 5 dakika çalışır, ardından aşırı ısınmayı önlemek ve tüketimi azaltmak için aspiratör otomatik olarak orta hıza döner.

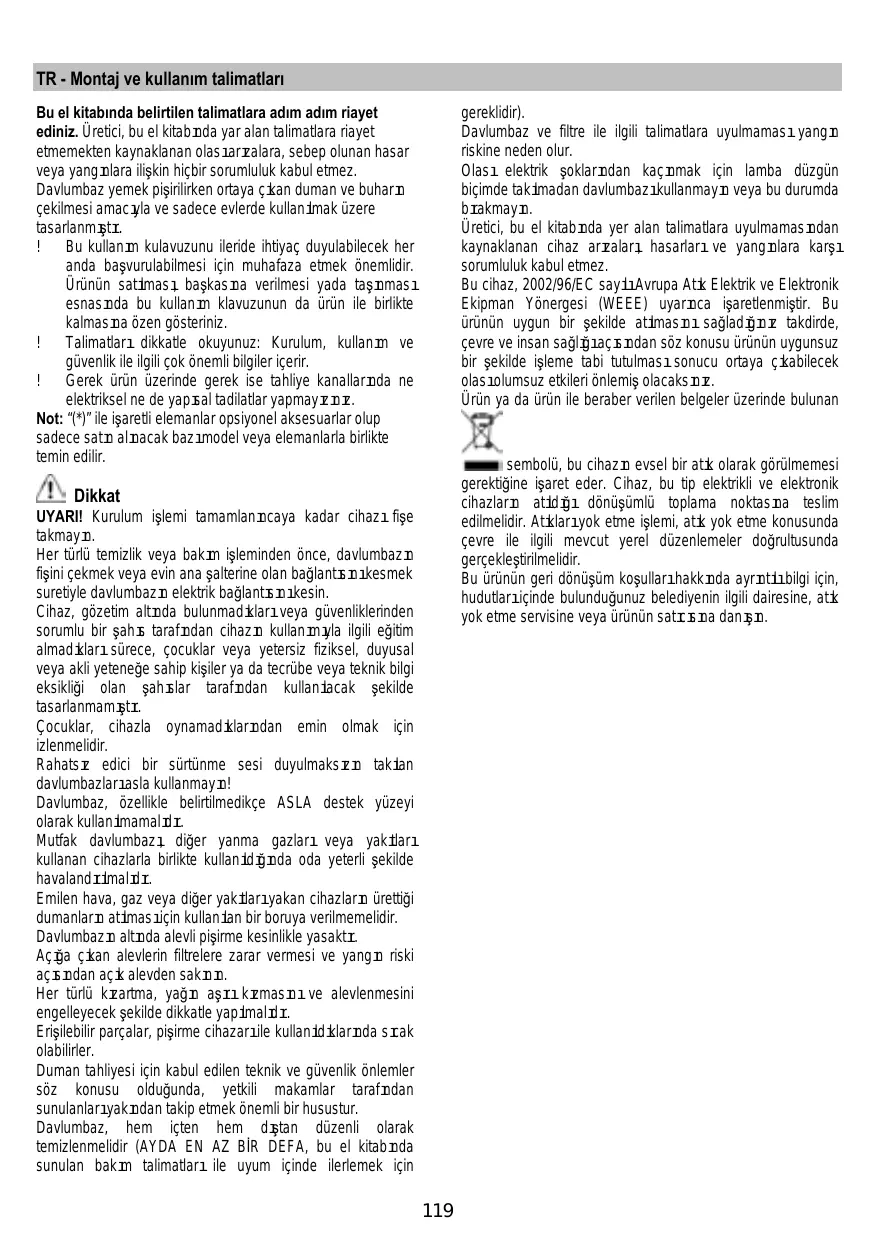

KULLANIM KILAVUZU ELITE 26 ELICA

ediniz. Üretici, bu el kitabinda yar alan talimatlara riayet etmemekten kaynaklanan olasi arizalara, sebep olunan hasar veya yanginlar lişkin hcbir sorumluluk kabul etmez.

Davlumbaz yemek pisirilirken ortaya cikan duman ve buharincekilmesi amacyla ve sadece evlerde kullanilmak uzere tasarlanmistir.

! Bu kullanim kulavuzunu ileride ihtiçac duyulabilecek heranda basvurulablimesi icin muhafaza etmek onemlidir. Urunun satilmasi, baskasina verilmesi yada tasinmasi esnasinda bu kullanim klavuzunun da urun ile birlikte kalmasina ozen gosteriniz.
! Talimatlari dikkatte okuyunuz: Kurulum, kullanim ve güvenlik ile ilgili;cok onemli bilgiler icerir.
! Gerek urun uzerinde gerek ise tahliye kanallarinda ne elektriksel ne de yapisal tadilatlar yapmayiziniz.

Not: (^*) ile isarelti elamanlar opsiyonel aksesuarlar olup sadece satin alinacak bazimodel veya elamanlarla birlikte temin edilir.

Dikkat

UYARI! Kurulum islemi tamamlanincaya kadar cihazi fisetakmayin.

Her turlu temizlik veya bakim isleminden once, davlumbazin fisini cekmek veya evin ana salterine olan baglantisini kesmek suretiyle davlumbazin elektrik baglantisini kasin.

Cihaz, gozetim allinda bulunmadiklari veya guvenliklerinden sorumu bir sahis tarafindan cihazin kullanimiya ilgili egitim almadiklariSurece, tocuklar veya yetersiz fiziksel, duyusal veya akli yetenege sahip kisiler ya da tecrube veya teknik bilgi ekskligi olan sahislar tarafindan kullanilacak sekilde tasarlanmamistr.

Cocuklar, cihazla oynamadiklarindan emin olmak icin izlenmelidir.

Rahatsiz edici bir surtunme sesi duylmaksizin takilan davlumbazları asla kullanmayin!

Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi olarak kullanilmamaldir.

Mufak davlumbazi, diger yanma gazlar veya yakilari kullanan cihazlara birlikte kullanildiginda oda yeterli sekilde havalandirilmaldir.

Emilen hava, gaz veya diger yaktilari yakan cihazlarin uretti dumanlarin atilmasi icin kullanilan bir boruya verilmemelidir.

Davlumbazin altinda alevli pişirme kesinlikle)yasıktir.

Açiga cikan alevlerin filtrelere zarar vermesi ve yangin riski acisindan acik alevden sakinn.

Her turlu kizartma, ya'in a'siri kizmasini ve alevlenmesini engelleyecek sekilde dikkatle yapilmaldir.

Erisilebilir parcalar, piirme cihazari ile kullanildiklarnda sicak olabilirer.

Duman tahiyesi icin kabul edilen teknik ve guvenlik onlemler sos konusu oldugunda, yetkili makamlar tarafindan sunulanlari yakindan takip etmek onemli bir husustur.

Davlumbaz, hem icten hem distan duzenli olarak temizlenmelidir (AYDA EN AZ BIR DEFA, bu el kitabinda sunulan bakim talimatlari ile uyum icinde ilerlemek icin

gereklidir).

Davlumbaz ve filtre ile ilgili talimatlara uyulmaması yangin riskine neden olur.

Olasi elektrik sekslarindan kacinmak icin lamba dizgün bicimde takilmadan davlumbazi kullanmayin veya bu durumda birakmayin.

Uretici, bu el kitabinda yer alan talimatlara uylmasandin kaynaklanan cihaz arizalari, hasarlari ve yanginlara karsi sorumluluk kabul etmez.

Bu cihaz, 2002/96/EC sayil Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarinca isarettlenmistir. Bu urunun uygun bir sekilde atilmasini sagladiginz takdirde, cevre ve insan sagligi acisandin soz konusu urunun uygunsuz bir sekilde isleme tabi tutulmasi sonucu ortaya seksabilecek olasi olumsuz etkileri onlemis olacaksiniz.

Urun ya da urun ile beraber verilen belgeler uzerinde bulunan

sembolü, bu cihazın evsel bir atık olarakGORumlmemesi

gerektigine isaret eder. Cihaz, bu tip elektrkli ve elektronik cihazlarin atuldigi donusumlu toplama noktasina teslim edilmidir. Atiklari yok etme islemi, atik yok etme konusunda cevre ile ilgili mevcut yerel duzenlemeler doogrultusunda gerekteletilmirdir.

Bu urunn geri donusum kosullari hakkinda ayrintil bilgi icin, hudutlar icinde bulundugunuz belediyen ilgili dairesine, atik yok etme servisine vya urunn saticisina danisin.

Kullanim

Davlumbaz, havayi disari atici veya filtre edici model olarak tasarlanmistir.

Aspiratörlu model

Yemek buharlari, baglanti falanjina sabitlenmis bir tahiye. borusu saysinde disariya aturlar.

Tahliye borusunun capi baglanti halkasinin capina esit olmalidir.

Dikkat! Tahliye borusu urun ile birlikte tedarik edilmez. Ayrica satin alinalidir.

Yatay satihda boru, havayi disariya kolayca tasiyabilmesi icin yukari dokru hafif bir aciya sahip olmalir (yaklasik 10^

Eger davlumbazin carbon filtreleri var ise bunlar cikartilmaldir.

Davlumbazi duvardaki cikis borlarina ve aigizlarina baglayiniz. Diametrei hava cikisiyla ayni olmalidir (baglanti halkasi).

! Mümkün olan en kisa boyda tahiye borusu kullanin
! En az sayida dirsege sahip boru kullanin (Maksimum dirsek aci: 90^ ).
! Borunun kesitinin (genisliginin) ani olarak degismesinden kacinin.
I cyuzeyi mumkun olan en puruzsuz boruyu tercih edin.
! Borunun yapildigi malzeme yasalarin onayladigi turden olmalidir.

Filtreli model

Aspire edilen hava, odaya tekrar aktarlmadan once icerdiqi kokusundan ve yağdan artilacaktir. Bu versiyonda davlumbaz kullanmak icin aktif carbon bazli bir filtreetystemimin takilmasi gerekir.

Dikkat! Cihazla birlikte karbon fentre verilmediigi takdirde, siparis edilmelir de ve yerine takilmaldir.

Kurulum

Ocagin uzerindeki pişirme kaplari icin destek yüzeyleri ile oçak davlumbazınin en alçak kismi arasindaki minimum mesafe, elektrkli isticilardan 50 cm, gaz veya gazla-elektrile calisan ocaklardan 65 cm'den az olmamaldir.

Gazl ocalarin kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtilyorsa, buna bagli kalimaldir.

Elektrik baglantisi

Ana guc kaynagdavlumbazin icinde yer alan plakada belitilen degere uygun olmaldir. Davlumbazi varsa bir fis ile mevcut duzenlemelere uygun bir prize takip erisilebilir bir alana yerlestitriniz. Kurulmndan sonra da eger cihazin fis yok ise (dogrudan aksebe baglantisi) vya priz erisilebilir bir yerde degilse, asirk amekategorisi III il igili kogullar altinda ana kablonun baglantisin tamamen kosimesini saglayan, standartlara uygun cift kutuplu bir anahtar kullanin.

Uyari: Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigi ini kontrl etmeden once, ana guc kaynagi kablosunun duzgün takilip takilmadişi denetleyin.

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise basvurun.

Montaj

• Satin alinan urunun secilen montaj alani icin uygun boyutta olup olmadigi ini contro edin.
  Varsa aktif karbon (^*) filtrresini cikariniz (ilgili paragrafaba bakiniz). Bu/bunlar sadece davlumbazi filtreli model olarak kullanmak isterseniz monte edilecekir.
  (Nakliye acisindan) davlumbazin icibe baska malzemelerin (orn. vida paketi () , garanti karti () vs) bulunup bulunmadigi niotkrol ederek bunlar ickarin ve ayiri bir yerde muhafaza edin.
  Mumkunse, arka duvara / tavana daha kolay ulasmak icin kabin kapisindan bagimsiz veya surgulu ocagi ayirin ve kenara cekin. Bu olmazsa, hasar ve pislikten korumak icin tezgah, ocek veya firin ustune kaln koruyucu bir ortu ortun. Cihazi kurmak icin dizbir yuzey secin. Yuzeyi koruyucu bir ortu ile ortun ve butun tenteli davlumbaz parcalarini ve hirdavati icine koyun.
• Ayrica, davlumbazin monte edildigi alanda (ayrica davlumbaz monte edildikten sonra erisilebilen alanda) bir prisin bulunup bulunmadiğinci ve davlumbazi disariya baglamanin (sadece aspiratorlu model) mumkün olup olmadigi nki kontrl edin.
• Gerekli butun duvar islerini bitirin (orn. prisin takilmasi ve/veya tahiye borusunun gezmesi icin delik birakilmasi).

Bu davlumbaz bir kabine veya baska bir destege oturtulmak uzere tasarlanmistir.

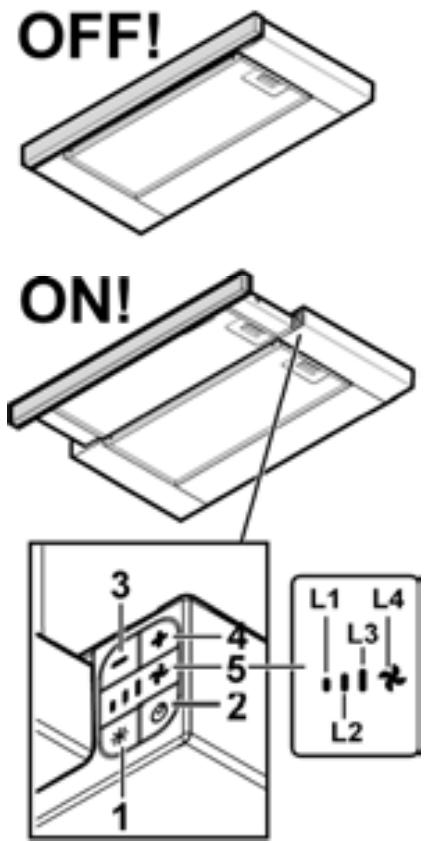

Calistirma

Davlumbazin uzerinde aspirator hizinin ayarlandigi bir kontrl panei ve pişirme alanı isikları kumanda eden bir lamba anahtarı bulunmaktadir.

Komut paneli

1. Isik ON/OFF tusu
2. Zamanlayici ON/OFF tuşu: seçilen hava çekme%Hizi (gucü) gecikmeli kapatma:

Havaçekmehizigucu)1:20dakika

Havaçekme hizi (gucu) 2:15 dakika

Hava cekme hizi (gucu) 3:10 dakika

Yogun havacekme hizi (gucu): 5 dakika

1. OFF tuşu / Hava seksme hizi (güci) azimuth
2. ON tuşu / Hava çekme hizi (gucü) artirma
3. Ekrandaki bilgiler:

a. Havacekme hizi (gucü): Yanıp sollen L1-L2-L3-L4 led,isiklari seçilen havacekme hizina (gucüne) gore yanar.

Not: led L4 iSGI - davlumbaz yogun hava cekme hizinda (gucu) aagiyukari 5 dakika boyunca calistiktan sonra ortalama hiza gecer.

b. Zamanlama: seçlen hizin led işi yanip sondereğu vakit zamanlayici aktif konumda olduguṇu isaretler.

c. Antiyag filtresinin doyum noktasi gostergesi: L3 ve L4 led isiklari ard ardina yanip sönmeye baslar.

d. Aktif karbon filtresi doyum noktasige stergesi: L3 ve L4 led isiklar aynanda yanip sönmeye baslar.

are doyum noktasi goftergesisi sifirlama: filtre bakimini. otiktan sonra led isiklari sönene kadar 2 nolu tusu basili dinuz.

Not: Aktif karbon filtre doyum noktasigostergesi normalde devre disidir ve davlumbaz sadece filtreli konumda kullanildiginda (montaji yapilmis karbonlu filtreli) aktif konuma getirilir.

Bu islemi yapmak icin asagidaki admlar takip ediniz:

• davlumbazi sondurunuz.

L1 ve L2 led isiklaki kisa sureli yanip sonmeye baslayana kadar 3 ve 4 nolu tuşlari aynianda basili tutunuz.

Devre diyi yapmak icin islemi tersinden yapiniz, sadece L1 led isigi kisa sureli yanip söner.

Mutfakta asiri buhar olusmasi halinde yuksek emme hizindan yararlaniniz. Yemek pisirmeye baslamadan once ocak davlumbazi emme unitesinin 5 dakika acik tutulmasi, pisirme esnasinda ve pisirme islemi sona erdikten sonra ise 15 dakika daha calisir durumda birakilmasi onerilir.

Bakim

DIIKKAT! Herhangi bir bakim islemini gerektelestirmeden
ocene, davlumbazi elektrik sebekesinden ayiriz.
Cihaz bir fis ve soketle baglise, fis prisden cekilmelidir.

Temizleme

Davlumbazin ici ve disi duzenli olarak (en az yag filtrererinbakimi icin gereklestirdiginiz siklka) temizlenmelidir.

lik suya batrilms bir bez ve notr svi deterjanla temizleyiniz.

Asindici urunler kullanmayiniz. ALKOL KULLANMAYINIZ!

Uyari: Davlumbaza iliskin temel temizleme talimatrarinin yerine getirilmemesi ve filtrlerin degistirilmemesi yangina neden olabilir.

Bu nedenle, szo konusu talimatlara uymanizi oneririz.

Uretici, uygun olmayan bakimdan veya yukarida belirtilen guvenlik tavyielerine uymamaktan kaynaklanan motor veya yangin hasari konusunda sorumluluk kabul etmez.

Yagfiltresi

Sekil 10-20

Pisirme sonucu olusan yag taneciklerini tutar.

Yag filtresi, ayda bir asitsiz deterjanla, elde veya dusuk isi ve ksa deveyre programlanmis bir bulagik makinesinde temizlenmelir. Bulaşk makinesinde yikandiginda, yag filtresinin rengi hafficse solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yag filtresini cikarmak icin yay birakma kolunu cekin.

Kömür滤resi (yalnizca filtreli modellerde)

Sekil 19

Filtre, pisen yemeigin neden oldugu rahatsiz edici kokulari emer.

Etkin komur filtrne, pisirme turune ve yag filtresinin temizlenmesikligina bagl olarak daha uzun surede dolar.

Her kosulda en az dört ayda bir kartusun degistirlimesi gerekir.

Karbon filtryikanmaz ve yeniden kullanilabilir hale getirilemez.

Antiyaag filtrelerini cikartiniz.

Yer taraf icin bir adet karbonlu filtreyi yerleştrip davlumbaza takiniz.

Antiyag filtrerleri yeniden yerine takiniz.

Lambalari degistirme

Sekil 21

Davlumbazin elektrik baglantisini kesin.

Uyari! Ampullere dokunmadan once, soguduklarindan emin olun.

1. Düz bir tornavida veya benzeri bir alet kullanarı kapağın dikkatte geşetin.
2. Hasar goren lambayi dokun ve ACIK ARMATURLERDE KULLANIMA UYGUN G-4 duy icin yapilmis yenir 12 Volt, 20 Watt (max) halogen lamba ile degistirin. Paketteki talimatlari izleyin ve yenil lambaya ciplak elle dokunmayin.
3. Lamba kapağini yerine takın. (kapak susa hareketiyle kapanı).
   Lambalar yanmiyorsa, teknik destegi calirmadan once duylarina duzgün sekilde oturduklarindan emin olunuz.
