Tipo de produto	Coifa exaustora
Marca	Electrolux
Modelo	LFG615X
Utilização	Aspirante ou filtrante (recirculação)
Dimensões (L x P x A)	60 x 50 x 15 cm (estimativa)
Peso	8 kg (estimativa)
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	150 W (estimativa)
Iluminação	Projetor halógeno, 2 x 20 W (estimativa)
Número de velocidades do motor	4 velocidades, incluindo uma velocidade boost temporizada (5 minutos)
Comando	Botões de pressão (P1, P2, P3, P4)
Timer	Sim, 5 minutos
Filtro de gordura	Metálico, lavável na máquina de lavar louça, limpeza a cada 2 meses
Filtro de carvão	Ativo, não lavável, substituição a cada 4 meses
Alarme de saturação dos filtros	Sim, exibe «F» para filtro de gordura (40h) e «C» para carvão (160h)
Nível sonoro	65 dB (estimativa)
Fluxo de ar máximo	600 m³/h (estimativa)
Tipo de instalação	De parede
Distância mínima ao plano de cozimento	65 cm
Classe de isolamento	Classe II (isolamento duplo, não necessita de aterramento) ou classe I conforme modelo
Reinicialização do alarme	Pressionar simultaneamente P1 e P4 por 2 segundos

Perguntas frequentes - LFG615X ELECTROLUX

Como instalar a coifa na versão aspirante?

Para uma instalação em versão aspirante, conecte a coifa a um duto de evacuação externo. Certifique-se de que a distância entre a superfície de cozimento e a coifa seja de pelo menos 65 cm. O ar aspirado não deve ser canalizado para um duto usado para aparelhos de combustão.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos pelo menos a cada 2 meses. Você pode lavá-los à mão com um detergente neutro ou na máquina de lavar louça. Uma eventual descoloração não afeta sua eficácia.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativo não é lavável e deve ser substituído a cada 4 meses de uso, ou mais frequentemente em caso de uso intensivo. É necessário na versão filtrante (recirculação).

Como reinicializar o alarme dos filtros?

Quando o visor piscar com 'F' (filtro de gordura) ou 'C' (filtro de carvão), pressione simultaneamente os botões P1 e P4 por 2 segundos para reinicializar o contador.

O que significa o 'P' no visor?

O 'P' indica que a coifa está em modo acelerador (4ª velocidade). Essa velocidade boost permanece ativa por 5 minutos, depois a coifa retorna automaticamente para a 3ª velocidade.

Como usar o timer?

Pressione o botão P3 para ativar o timer. Ele está ajustado para 5 minutos. Durante o funcionamento, o número da velocidade pisca. Pressione novamente para desativar.

Pode-se usar a coifa sem evacuação externa?

Sim, a coifa pode ser instalada em versão filtrante. Nesse caso, o ar é filtrado pelo filtro de carvão e devolvido ao ambiente. Certifique-se de substituir regularmente o filtro de carvão.

Como acender as luzes da coifa?

Use o botão P4 para ligar ou desligar as luzes. Um toque liga, outro desliga.

O que fazer se a coifa não funcionar?

Verifique primeiro a alimentação elétrica e se o plugue está bem conectado. Certifique-se de que o motor não está na posição 0. Se o problema persistir, contate o serviço de assistência técnica autorizado.

Como instalar a coifa com segurança?

A instalação deve ser realizada por um profissional. Respeite a distância mínima de 65 cm entre a coifa e o plano de cozimento. Se o aparelho necessitar de aterramento, certifique-se de que a tomada esteja corretamente conectada.

MANUAL DE UTILIZADOR LFG615X ELECTROLUX

ATENÇÃO AO CLIENTE E MANUTENÇÃO

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, todas as vezes que o utilizar, terá a tranquilidade de saber que irá obter sempre os melhores resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Conselhos de utilização, fazer download das nossas brochuras, resolver problemas e obter informações sobre a assistência:

www.electrolux.com

Registar o seu produto e beneficiar de um serviço de qualidade:

www.registerelectrolux.com

Comprar acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo . Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos

elétricos e eletrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

APOIO AO CLIENTE E ASSISTÊNCIA

Aconselhamos sempre a utilização de peças de substituição originaais.

Antes de contactar o Centro de Assistência Autorizada, assegure-se de que tem consigo os seguintes dados: Modelo, Código do produto (PNC), Número de série.

As informações encontram-se na placa de características do aparelho.

Aviso / Cuidado - Informações importantes de segurança. Informações e sugestões de caráter geral. Informações ambientais.

Reservado o direito de alteração.

1. AVISOS DE SEGURANÇA

A distância mínima entre a superfície de apoio das panelas no plano de cozedura e a parte inferior do exaustor deve ser de 65 cm, a não ser que seja especificado de forma diferente nas instruções de instalação. Se as instruções de instalação do plano de cozedura referirem uma distância maior, esta deve ser tomada em consideração.

O ar recolhido não deve ser canalizado para um conduto usado para a descarga de fumaça de aparelhos alimentados com energia diferente da elétrica (instalação de aquecimento centralizado, radiadores, aquecedores elétricos, etc.).

Para a descarga do ar que deve ser evacuado, respeitar as prescrições das autoridades competentes. Além disso, o ar que tem de ser descarregado não deve ser expulso pela cavidade no muro, a menos que tal cavidade não seja predisposta com esse fim.

Prever uma adequada arejamento do local quando uma coifa e aparelhos alimentados com energia diferente da elétrica (aquecedor a gás, a óleo, a carvão, etc.) forem usados contemporaneamente. Isso porque a coifa aspirante, evacuando o ar, pode criar uma pressão negativa no local. A pressão negativa do local não deve superar os 0,04 mbar, evitando assim o redemoinho dos gases de descarga da fonte de calor. É necessário, portanto, equipar o local com entradas de ar que alimentem um fluxo constante de ar fresco.

Controlar a chapa das características na parte inferior do aparelho; se o símbolo (C) estiver impresso na chapa, seguir as instruções seguintes: Atenção: este aparelho apresenta características construtivas que o incluem na classe de isolamento II e, portanto, não deve ser ligado à terra.

Controlar a chapa das características técnicas no interior do aparelho; se o símbolo (☑) NÃO estiver impresso na chapa, seguir as instruções seguintes: ATENÇÃO: Este aparelho deve ser ligado à terra. Na operação de ligação elétrica é necessário assegurar-se de que a tomada de corrente possui ligação à terra.

Na operação de ligação elétrica é necessário verificar que os valores de tensão correspondam aos indicados na placa colocada no interior do aparelho. Se o seu aparelho não é equipado com cabos flexíveis não separáveis e com tomada ou com outro dispositivo que garanta o desligamento de todos os polos da rede, com uma distância de abertura dos contactos que permita a desconexão completa sob as condições de categoria de sobretensão III, quando tais dispositivos para a separação a partir da rede

devem ser incluídos no fixo no fornecimento de energia, em conformidade com as normas de instalação. Se o seu aparelho possuir cabo de alimentação e ficha, colocá-lo de modo a fazer com que a ficha fique acessível.

Antes de proceder a qualquer operação de limpeza ou manutenção é necessário desligar o aparelho da corrente elétrica.

Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou pelo seu serviço de assistência técnica ou, pelo menos, por uma pessoa com uma qualificação semelhante, de forma a prevenir quaisquer riscos.

Aviso: Se não instalar os parafusos ou disposição de fixação de acordo com estas instruções pode resultar em riscos de danos elétricos.

A instalação deve ser realizada de acordo com estas instruções e por pessoal profissional qualificado.

Evitar o uso de materiais que causem chamas nas imediatas proximidades do aparelho.

Não cozinhar flamejados sob o exaustor.

No caso de frituras prestar especial atenção ao perigo de incêndio constituído por óleos ou gorduras. Especialmente perigoso pela sua inflamabilidade é o óleo já usado. Não usar grelhas elétricas descobertas.

Para reduzir um possível risco de incêndio, seguir as instruções indicadas para a limpeza dos filtros anti-gordura e a remoção de eventuais depósitos de gordura do aparelho.

Este equipamento não deve ser utilizado por crianças com menos de 8 anos de idade e pessoas com deficiências físicas, sensoriais ou mentais, ou falta de experiência ou conhecimento necessário, desde que sob supervisão ou após o mesmo ter sido instruído por uma pessoa responsável pela sua segurança relacionados com a utilização segura do equipamento e para a compreensão dos perigos inerentes a ele. As crianças não devem brincar com o aparelho. A limpeza e manutenção destinadas a ser executadas pelo utilizador não devem ser levadas a cabo por crianças, sem supervisão.

Atenção: partes acessíveis podem ficar quentes quando utilizadas com aparelhos de cozedura.

Este exaustor para cozinha destina-se a ser instalado sobre fogões para uso doméstico, dispositivos de cozedura e aparelhos para cozinha semelhantes.

2. UTILIZAÇÃO

FILTRANTE OU ASPIRANTE?

O exaustor pode ser na versão filtrante ou na versão aspirante. Decidir desde o início o tipo de instalação.

Para uma maior eficiência, aconselhamos a instalação do exaustor na versão aspirante (se possível).

Versão aspirante

O exaustor limpa o ar e expulsa-o para o exterior através de uma conduta de exaustão.

Versão filtrante

O exaustor limpa o ar que volta a entrar limpo no local.

3. MANUTENÇÃO

Uma manutenção adequada garante um bom funcionamento e um bom rendimento ao longo do tempo.

A remoção dos depósitos de gordura do aparelho deve ser efetuada periodicamente, em função do uso (pelo menos de 2 em 2 meses). Evitar a utilização de produtos que contenham abrasivos ou corrosivos. Para a limpeza externa dos aparelhos pintados, utilizar um pano humedecido em água morna e detergente neutro; para a limpeza do exterior dos aparelhos de aço, cobre ou latão, é aconselhado utilizar produtos específicos, seguindo as instruções indicadas nos próprios

produtos; para limpar o aparelho por dentro utilizar um pano (ou um pincel) embebido em álcool etílico desnaturado.

Limpar os filtros antigordura pelo menos cada 2 meses para evitar riscos de incêndio, em relação à utilização.

Lavar com detergente neutro à mão ou na máquina de lavar loiça. Caso a lavagem seja efetuada na máquina de lavar loiça, uma eventual perda de cor não compromete de forma alguma o funcionamento dos filtros.

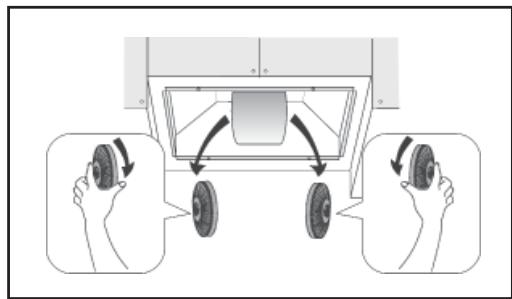

O FILTRO DE CARVÃO não é passível de limpeza nem renovação e deve ser substituído aproximadamente a cada 4 meses de uso ou, no caso de uso particularmente intensivo, com mais frequência.

4. COMANDOS

Modelos LFG525S, LFG525W, LFG525K: Interruptor A: LUZ; posição 0: luz desligada; posição 1: luz ligada; Interruptor B: VELOCIDADE DO MOTOR: permite selecionar a velocidade do motor; posição 0: motor desligado. C: A luz do motor acesa

Modelos LFG517X, LFG615X, LFG615W: Botão P1: interruptor Ligar / Desligar primeira velocidade do motor. Botão P2 (Modelos LFG615X, LFG615W): Alterar a velocidade do motor (1-2-3-P-1-2-3-P....). Na quarta velocidade, no visor, vem a letra "P" (Acelerador). A quarta velocidade permanece ativa por 5 minutos e, depois, volta para a terceira velocidade. Botão P2 (Modelo LFG517X): Alterar a velocidade do motor (1-2-3-4-1-2-3-4....). Botão P3: Temporizador. Ativar e Desativar o Temporizador (5 minutos). Com o temporizador ativado, pisca o número correspondente à velocidade. Botão P4: Luzes. Ligar / desligar as luzes. Botão P1 + P4: Reinicialização do alarme do filtro. Sempre que no visor aparece a letra "F" a piscar, deve limpar-se os filtros de gordura (40 horas de operação). Sempre que no visor aparece a letra "C" a piscar, deve substituir-se os filtros de carvão (160 horas de operação), assim como, deve limpar-se os filtros de gordura. No caso do modelo não filtrante, o depurador não possui filtros de carvão. Neste caso, ao aparecerem no visor as letras "F" ou "C", deve limpar-se os filtros de gordura. O alarme de filtro fica visível quando o motor está desligado e acende por um período de 30 segundos. Para REINICIAR o controle de horas, os botões

P1 e P4 devem ser pressionados simultaneamente durante 2 segundos quando o alarme estiver sendo exibido.

5. ILUMINAÇÃO

No caso de danificação do refletor, para evitar o perigo, o mesmo deve ser substituído pelo fabricante, seu serviço técnico ou uma pessoa bem qualificada.

ÍNDICE

1. AVISOS DE SEGURANÇA 32 2. USO 34 3. MANUTENÇÃO 34 4. COMANDOS 35 5. ILUMINAÇÃO 35
